金属学与热处理原理(第三版)课后答案 全
金属学及热处理习题参考答案(1-9章)
第一章金属及合金的晶体结构一、名词解释：1．晶体：原子（分子、离子或原子集团）在三维空间做有规则的周期性重复排列的物质。
2．非晶体：指原子呈不规则排列的固态物质。
3．晶格：一个能反映原子排列规律的空间格架。
4．晶胞：构成晶格的最基本单元。
5．单晶体：只有一个晶粒组成的晶体。
6．多晶体：由许多取向不同，形状和大小甚至成分不同的单晶体（晶粒）通过晶界结合在一起的聚合体。
7．晶界：晶粒和晶粒之间的界面。
8．合金：是以一种金属为基础，加入其他金属或非金属，经过熔合而获得的具有金属特性的材料。
9．组元：组成合金最基本的、独立的物质称为组元。
10．相：金属中具有同一化学成分、同一晶格形式并以界面分开的各个均匀组成部分称为相。
11．组织：用肉眼观察到或借助于放大镜、显微镜观察到的相的形态及分布的图象统称为组织。
12．固溶体：合金组元通过溶解形成成分和性能均匀的、结构上与组元之一相同的固相。
二、填空题：1．晶体与非晶体的根本区别在于原子（分子、离子或原子集团）是否在三维空间做有规则的周期性重复排列。
2．常见金属的晶体结构有体心立方晶格、面心立方晶格、密排六方晶格三种。
3．实际金属的晶体缺陷有点缺陷、线缺陷、面缺陷、体缺陷。
4．根据溶质原子在溶剂晶格中占据的位置不同，固溶体可分为置换固溶体和间隙固溶体两种。
5．置换固溶体按照溶解度不同，又分为无限固溶体和有限固溶体。
6．合金相的种类繁多，根据相的晶体结构特点可将其分为固溶体和金属化合物两种。
7．同非金属相比，金属的主要特征是良好的导电性、导热性，良好的塑性，不透明，有光泽，正的电阻温度系数。
8．金属晶体中最主要的面缺陷是晶界和亚晶界。
9．位错两种基本类型是刃型位错和螺型位错，多余半原子面是刃型位错所特有的。
10．在立方晶系中，｛120｝晶面族包括(120)、(120)、(102)、(102)、(210)、 (210)、(201)、 (201)、(012)、(012)、(021)、(021)、等晶面。
《金属学与热处理》课后答案完整版.docx
第一章金属的晶体结构1-1作图表示出立方晶系（ 1 2 3[-2 1 1]、[3 4 6]等晶向。
）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、答：1-2 立方晶系的 {1 1 1}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
答：{1 1 1} 晶面共包括（ 1 1 1 ）、（-1 1 1 ）、（1 -1 1 ）、（1 1 -1 ）四个晶面，在一个立方晶系中画出上述四个晶面。
1-3某晶体的原子位于正方晶格的节点上，其晶格常数为a=b≠ c,c=2/3a 。
今有一晶面在 X、Y、Z 坐标轴上的结局分别为 5 个原子间距、 2 个原子间距和 3个原子间距，求该晶面的晶面指数。
答：由题述可得： X 方向的截距为×2a/3=2a 。
取截距的倒数，分别为1/5a ，1/2a ，1/2a5a， Y 方向的截距为2a，Z 方向截距为3c=3化为最小简单整数分别为故该晶面的晶面指数为（2，5，5 255 ）1-4 体心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2 H（ 1 1 0） ==√2a/2H）==√3a/6（111面间距最大的晶面为（ 1 1 0 ）1-5 面心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2H（ 1 1 0） ==√2a/4H（ 1 1 1） ==√3a/3面间距最大的晶面为（ 1 1 1 ）注意：体心立方晶格和面心立方晶格晶面间距的计算方法是：1、体心立方晶格晶面间距：当指数和为奇数是H=，当指数和为偶数时 H=2、面心立方晶格晶面间距：当指数不全为奇数是H=，当指数全为奇数是H=。
1-6 试从面心立方晶格中绘出体心正方晶胞，并求出它的晶格常数。
金属学与热处理课后答案
14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
间隙相与间隙固溶体有本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶格结构，而间隙固溶体则任保持着溶剂组元的晶格类型。
间隙相与间隙化合物相比具有比较简单的晶体结构，间隙相一般比间隙化合物硬度更高，更稳定。
21、何谓刃型位错和螺型位错？定性说明刃型位错的弹性应力场与异类原子的相互作用，对金属力学性能有何影响？答：刃型位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃型位错，犹如一把锋利的钢刀将晶体上半部分切开，沿切口硬入一额外半原子面一样，将刃口处的原子列为刃型位错线。
金属学与热处理课后答案

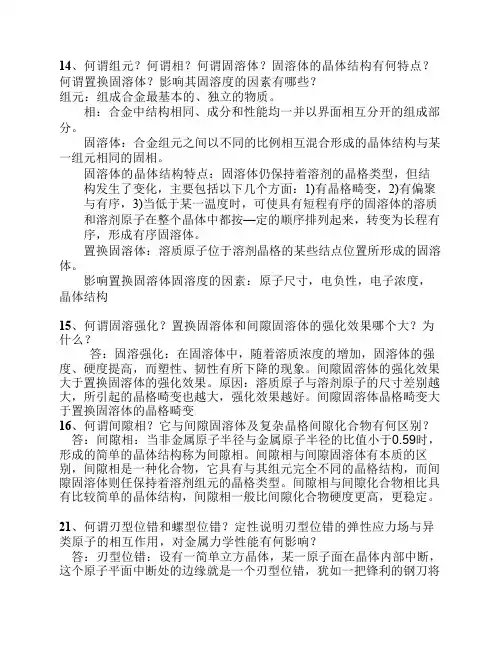

14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
间隙相与间隙固溶体有本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶格结构，而间隙固溶体则任保持着溶剂组元的晶格类型。
间隙相与间隙化合物相比具有比较简单的晶体结构，间隙相一般比间隙化合物硬度更高，更稳定。
21、何谓刃型位错和螺型位错？定性说明刃型位错的弹性应力场与异类原子的相互作用，对金属力学性能有何影响？答：刃型位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃型位错，犹如一把锋利的钢刀将晶体上半部分切开，沿切口硬入一额外半原子面一样，将刃口处的原子列为刃型位错线。
金属学与热处理课后答案
第十章钢的热处理工艺10-1AC1随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
AC11AC3以上20-30组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。
钢中的魏氏组织、带状组织等缺陷。
2AC1- AC3AC1-ACcm完全退火代替完全退火达到消除内应力、降低硬度的目的善切削加工性能。
3主要用于共析钢、过共析钢和合金工具钢。
其目的是降低硬度、改善切削加45、再结晶退火缓慢冷却至室温的热处理工艺。
其目的是使变形晶粒重新转变为均匀等轴晶状态。
6然后缓慢冷却至室温的热处理工艺。
其主要目的是消除铸件、锻轧件、焊接10-2AC3或Accm的热处理工艺。
正火过程的实质是完全奥氏体化加伪共析转变。
1、改善低碳钢的切削加工性能。
23备。
410-3应该采用正火工艺。
10-4各种回火工艺相配合可以使钢在具有高强度高硬度的同时具有良好的塑韧性将钢加热至临界点AC3或AC1淬火法单液淬火法操作简单、应用广泛只适用于小尺寸且形状简单的工件,淬火应力大,不容易选择冷却能力和冷却特性较合适的冷却介质双液淬火法分级淬火法降低热应力减小工件变形、开裂的倾向2、操作相对容易控制只适用于尺寸较小的工件等温淬火法、降低热应力和组织应形、开裂倾向2、适宜处理形状复杂、尺寸要求精密的工件只适用于尺寸较小的工件10-5 试述亚共析钢和过共析钢淬火加热温度的选择原则。
为什么过共析钢淬火加热温度不能超过Accm马氏体组织。
亚共析钢通常加热至AC3以上30-50AC1以上30-50℃.1、过共析钢的淬火加热温度超过AccmMs和Mf的硬度和耐磨性2310-6得的淬透层深度和硬度分布来表示。
面的深度。
它与钢的淬透性、工件形状尺寸、淬火介质的冷却能力有关。
10-7 35mm45HRC用40Cr40Cr根据手册可以查到40Cr35mm圆柱工件在油淬后的心部硬度范围为34-50HRC45HRC45HRC40Cr钢。
10-8 有一40Cr50mm40Cr根据手册可以查到40Cr28-43.5HRC油淬后距中心3/4R33.5-50 HRC45-57HRC10-9服强度、塑性、韧性等性能都优于正火索氏体。
金属学与热处理(第三版)课后习题答案 哈工大工业大学 崔忠圻主编
金属学与热处理课后答案第一章填表：晶格类型原子数原子半径配位数致密度体心立方2a43868%面心立方4a421274%密排六方6a211274%5、作图表示出立方晶系（123）、（0-1-2）、（421）等晶面和[-102]、[-211]、[346]等晶向10、已知面心立方晶格常数为a，分别计算（100）、（110）、和（111）晶面的晶面间距；并求出【100】、【110】和【111】晶向上的原子排列密度（某晶向上的原子排列密度是指该晶向上单位长度排列原子的个数）答：（100）：（110）：（111）：14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答:组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
金属学与热处理课后习题答案第二章
第二章纯金属的结晶2-1 a）试证明均匀形核时，形成临界晶粒的△Gk与其体积V之间关系式为△Gk=V △Gv/2b）当非均匀形核形成球冠状晶核时，其△Gk与V之间的关系如何答：2-2 如果临界晶核是边长为a的正方体，试求出△Gk和a之间的关系。
为什么形成立方体晶核的△Gk比球形晶核要大。
答：2-3 为什么金属结晶时一定要由过冷度影响过冷度的因素是什么固态金属熔化时是否会出现过热为什么答：金属结晶时需过冷的原因：如图所示，液态金属和固态金属的吉布斯自由能随温度的增高而降低，由于液态金属原子排列混乱程度比固态高，也就是熵值比固态高，所以液相自由能下降的比固态快。
当两线相交于Tm温度时，即Gs=Gl，表示固相和液相具有相同的稳定性，可以同时存在。
所以如果液态金属要结晶，必须在Tm温度以下某一温度Tn，才能使Gs＜Gl，也就是在过冷的情况下才可自发地发生结晶。
把Tm-Tn的差值称为液态金属的过冷度影响过冷度的因素：金属材质不同，过冷度大小不同；金属纯度越高，则过冷度越大；当材质和纯度一定时，冷却速度越大，则过冷度越大，实际结晶温度越低。
固态金属熔化时是否会出现过热及原因：会。
原因：与液态金属结晶需要过冷的原因相似，只有在过热的情况下，Gl＜Gs，固态金属才会发生自发地熔化。
2-4 试比较均匀形核和非均匀形核的异同点。
答：相同点：1、形核驱动力都是体积自由能的下降，形核阻力都是表面能的增加。
2、具有相同的临界形核半径。
3、所需形核功都等于所增加表面能的1/3。
不同点：1、非均匀形核的△Gk小于等于均匀形核的△Gk，随晶核与基体的润湿角的变化而变化。
2、非均匀形核所需要的临界过冷度小于等于均匀形核的临界过冷度。
3、两者对形核率的影响因素不同。
非均匀形核的形核率除了受过冷度和温度的影响，还受固态杂质结构、数量、形貌及其他一些物理因素的影响。
2-5 说明晶体生长形状与温度梯度的关系。
答：液相中的温度梯度分为：正温度梯度：指液相中的温度随至固液界面距离的增加而提高的温度分布情况。
金属学与热处理原理崔忠圻第三版课后题全部答案
10.
11. 多晶型转变：大部分金属只有一种晶体结构，但也有少数金属如 Fe、Mn、Ti、Co 等具有两种或几种的晶体结 构，当外界条件（如温度、压强）改变时，金属内部由一种晶体结构向另一种晶体结构的转变称为多晶型转变。
-8.1% 12. 晶带：平行于或相交于同一直线的一组晶面叫做一个晶带。
晶带轴：晶带中平行于或相交于的那条直线叫做晶带轴。 13.（1-211）（-3211）（-1-122） 14.组元：组成合金的最基本的、独立的物质称为组元，一般来说，组元是组成合金的元素，也可以是稳定的化合物；
随着晶胚 r 增大，系统的自由能下降，这样的晶胚可以自发地长成稳定的晶核，当 r= rk =时，这种晶胚既可能消失，
也可能长大称为稳定的晶核，因此把 rk 称为临界形核半径；
⑾活性质点：在非均匀形核中，固态杂质和晶核（晶体）界面满足点阵匹配原理(结构相似、尺寸相当)，就可能
能量起伏；
⑦均匀形核：液相中各个区域出现新相晶核的几率是相同的，这种形核方式称为均匀形核；
⑧形核功：形成临界晶核时，体积自由能的下降只补偿了表面能的 2/3，还有 1/3 的表面能没有得到补偿，需要
对形核作功，故称
△Gk=1/3Skσ为形核功；
⑨临界形核半径：当 r＜rk 时，随着晶胚 r 增大，系统自由能增加，这种晶胚不能成为稳定的晶核，当 r＞rk 时，
电子浓度决定的，故电子浓度影响着固溶度：公式
上式 Va、Vb 分别为溶剂和溶质的原子价，X 为溶剂 B 的摩尔分数。一定的金属晶体结构的单位体积中能容纳的 价电子数有一定限度，超过这个限度会引起结构不稳定甚至变化，故此固溶体的电子浓度有一极限值。（fcc 为 1.36，bcc 为 1.48）元素的原子价越高，则其固溶度越小。 4 晶体结构因素：溶剂与溶质的晶体结构类型是否相同，是其能否形成无限固溶体的必要条件。如果组元的 晶体结构不同，只能形成有限固溶体。即使组元晶体结构相同但是不能形成无限固溶体，其溶解度也将大于晶 格类型不同的组元间的溶解度。 以上 4 个要素都有利时所形成的固溶体固溶度可能较大，甚至无限固溶体。但上述四个要素只是形成固溶体的必要 条件。此外，温度越高，固溶度越大。 15. 固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑韧性有所下降的现象称为固溶 强化。 由于间隙原子造成的晶格畸变比置换固溶体要大得多，所以间隙固溶体的强化效果要好。 16. 间隙相：过渡族金属能与原子甚小的非金属形成化合物，当非金属原子半径与金属原子半径比值小于 0.59 时， 形成的化合物具有比较简单的晶体结构，称为间隙相； 间隙相与间隙固溶体之间有着本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶体结构，而间隙 固溶体则保持溶剂组元的晶格类型； 间隙相的非金属原子半径与金属半径比小于 0.59 且具有较简单的结构，而间隙化合物的非金属原子与金属原子 半径比大于 0.59 且结构比较复杂。此外，间隙相一般比间隙化合物硬度更高，更稳定。 17. Ag、Al 都具有面心立方晶体结构，如果 Ag、Al 在固态下形成无限固溶体，则必须是置换固溶体，影响置换 固溶体的四个因素：原子半径、电负性、电子浓度、晶体结构。Ag、Al 的原子半径相差不大、电负性相差不大，晶 体结构都为面心立方晶体，这三个因素都比较有利，但是面心立方结构单位体积能容纳的价电子数有一定限度，超 过这个限度就会引起结构的不稳定甚至改变，故而有电子浓度有一定的限度。AL 的化合价位+3（很大），只需溶入 相对较少的 AL 就能达到极限电子浓度，即溶解度有一定限度，不能形成无限固溶体。 18. P107 19. 晶体结构：固溶体保持着溶剂组元的晶格类型，此外固溶体结构还会发生如下变（①晶格畸变；②偏聚与有序； ③有序固溶体）； 金属化合物晶结构不同于任一组元，是合金组元间发生相互作用形成的新相； 机械性能：固溶体相对来说塑韧性较好，硬度低；金属化合物硬而脆。 20. 点缺陷都会造成晶格畸变，对金属的性能产生影响，如使屈服强度升高、电阻增大、体积膨胀等等；此外，点 缺陷的存在将加速扩散，因而凡是与扩散有关的相变、化学热处理、高温下的塑性变形和断裂等等，都与空位和间 隙原子的存在和运动有关系。 21. 刃形位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃形位错， 犹如用一把锋利的钢刀将晶体上半部分切开，沿切口硬插入一额外半原子面一样，将刃口处的原子列称为刃形位错 线。 螺形位错：一个晶体的某一部分相对于其它部分发生滑移，原子平面沿着一根轴线盘旋上升，每绕轴线一周，原 子面上升（下降）一个晶面间距。在中央轴线（即位错线）附近的原子是按螺旋型排列的，这种位错称为螺形位错。 各种间隙原子核尺寸较大的置换原子，它们的应力场是压应力，因此在正刃形位错的上半部分的应力相同，二者
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属学与热处理课后答案第一章金属键？并用其解释金属的特性答：金属键就是金属阳离子和自由电子之间的强烈的相互作用，可以决定金属的很多物理性质。
金属的延展性就是由于在金属被锻造的时候，只是引起了金属阳离子的重新排布，而由于自由电子可以在整块金属内自由流动，金属键并未被破坏。
再如由于自由电子的存在使金属很容易吸收光子而发生跃迁，发出特定波长的光波，因而金属往往有特定的金属光泽。
金属中的自由电子沿着电场定向运动，导电性；自由电子的运动及正离子的震动，使之具有导热性；温度升高，正离子或原子本身振动的幅度加大，阻碍电子的通过，使电阻升高，具有正的电阻温度系数用双原子模型说明金属中原子为什么会呈现周期性规则排列，并趋于紧密排列答：当大量金属原子结合成固体时，为使体系能量最低，以保持其稳定，原子间必须保持一定的平衡距离，因此固态金属中的原子趋于周期性规则排列。
原子周围最近邻的原子数越多，原子间的结合能越低（因为结合能是负值），把某个原子从平衡位置拿走，克服周围原子对它的作用力所需做的功越大，因此固态金属中的原子总是自发地趋于紧密排列。
3.填表：晶格类型原子数原子半径配位数致密度间隙类型间隙半径间隙数目举例原子堆垛方式体心立方2a438 68% 八面体 a 18 α—Fe ABABAB四面体 a 24面心立方4a4212 74% 八面体 a 13 γ—Fe ABCABC四面体 a 8密排六方6a2112 74% 八面体 a 6 Mg ABABAB四面体8a 194什么是晶体结构？什么是晶格？什么是晶胞？答：晶体结构：指晶体中原子（离子，原子，分子集团）的具体的排列情况，也就是指晶体中这些质点在三维空间内有规律的周期性重复排列；晶格：将阵点用一系列平行的直线连接起来构成的空间格架。
晶胞：构成点阵的最基本单元。
5、作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向6立方晶系的{1 1 1}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
答：{1 1 1}晶面共包括（1 1 1）、（-1 1 1）、（1 -1 1）、（1 1 -1）四个晶面，在一个立方晶系中画出上述四个晶面。
7. 已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm，求1cm3中铁和铜的原子数。
解：已知铁在室温下是体心立方晶格，每个体心立方晶胞共占有2个Fe原子铜在室温下是面心立方晶格，每个面心立方晶胞共占有4个Cu原子。
已知铁在室温下的晶格常数为0.286nm，故每个体心立方晶胞的体积=（）^³≈×10^22；1cm3中的原子数N=2n≈×10^22；≈×1022；1cm3中的原子数N=4n≈×10228.钛在冷却到883°C时从bcc转变到hcp结构，此时原子半径增加2%，求单位质量的钛发生此转变时的体积变化百分比。
解：9.在立方晶系中画出{112}所有晶面解：晶面族包括（112）（121）（211）（-112）（1-12）（11-2）（-121）（1-21）（12-1）（-211）（2-11）（21-1）10、已知面心立方晶格常数为a，分别计算（100）、（110）、和（111）晶面的晶面间距；并求出【100】、【110】和【111】晶向上的原子排列密度（某晶向上的原子排列密度是指该晶向上单位长度排列原子的个数）答：（100）：（110）：（111）：多晶型转变？以铁为例说明；铁加热到912℃会发生多晶型转变，如果原子半径不变，试求出此时的体积变化。
答：（1）当外部条件（如温度和压强）改变时，金属内部由一种晶体结构向另一种晶体结构的转变称为多晶型转变；（2）Fe在912℃以下为体心立方结构，称为α-Fe；在912-1394℃时，具有面心立方，称为γ-Fe；设Fe原子半径为r, 面心立方中看成面对角线上原子直接接触，所以晶胞半径a=4r/√2=2√2 r。
体积为a^3=16√2 r^3,面心立方晶胞含有4个Fe原子；体心立方体对角线直接接触，所以晶胞半径b=4r/√3=2.31r。
体积为b^3=12.3r^3，而体心立方有2个Fe原子，所以4个原子占的体积是12.3r^3×2=24.6r^3；面心/体心=16√2 r^3/（24.6r^3）=0.92综上，由体心变为面心结构，体积减小为原来的92%。
12.何谓晶带？何谓晶带轴？画出以【001】为晶带轴的共晶面。
解：平行于或相交于同一直线的一组晶面组成一个晶带，这一组晶面叫做共带面，相交的直线叫做晶带轴。
13.六方晶系中的（11-21）（1-211）（-3211）（-1-122）晶相中哪些属于【11-23】晶带解：根据点乘等于零可知：（1-211）（-3211）（-1-122）都属于此晶带14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
间隙相与间隙固溶体有本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶格结构，而间隙固溶体则任保持着溶剂组元的晶格类型。
间隙相与间隙化合物相比具有比较简单的晶体结构，间隙相一般比间隙化合物硬度更高，更稳定。
g与Al都具有面心立方晶格，原子半径接近，但是在固态下却不能无限互溶，试解释其原因解：互溶度的影响因素：1）尺寸差；2）电负性：由于Ag和Al的电负性差别较大，因此不能形成无限固溶体；3）、电子浓度的影响：由于Al的化合价较高，电子浓度较高，因此在Al基的溶解度较低；4）晶体结构的影响：两者均为面心立方晶系；综上，上边涉及的均为影响固溶度的主要因素，只有四个因素都有利时，才有可能形成无限固溶体。
18.C可以溶于α-Fe和γ-Fe的间隙中，α-Fe的致密度K，γ-Fe的K，但后者的溶C能力比前者大，通过计算说明原因（α-Fe在727℃时原子半径为nm，后者为nm）答：α-Fe是体心立方晶体，γ-Fe是面心立方晶体，体心立方晶格的最大间隙是四面体间隙，面心立方晶格的最大间隙是八面体间隙；α-Fe最大间隙是四面体间隙为0.126a ,γ-Fe最大间隙是八面体间隙为0.146a, 对于α-Fe，RA=/4.a=0.1252 nm RB=0.126a=0.03643 nm 对于γ-Fe，RA= /4.a=0.1293 nm RB=0.146a=0.05340 nm α-Fe 的致密度虽然比γ-Fe的低，但因它的间隙数量少，间隙直径小，所以它的溶碳能力比γ-Fe的低。
固溶体和金属化合物在晶体结构和机械性能方面的区别解：形成固溶体一般不改变晶体的晶格结构，只会造成晶格的畸变；但是形成金属化合物则具有复杂的晶格结构，其晶格类型不同于任意一种组元，是组元之间相互作用形成的新相，又称为中间相在固溶体中：随着溶质的浓度的提高，则会造成固溶强化，固溶强化是产生固溶体造成晶格畸变的结果；金属化合物的存在会造成合金硬度、强度、耐磨性、耐热性的提高，塑性、韧性会降低20.点缺陷分为哪几种，画图说明之；他们对金属性能的影响？解：分为：空位：肖脱基空位+弗兰克尔空位；在固态金属扩散的过程中起重要作用间隙原子：形成弗兰克尔空位的同时，一般也形成间隙原子置换原子：造成晶格畸变不论哪种点缺陷，都会造成晶格畸变。
使屈服强度升高，电阻变大，体积膨胀等；此外，点缺陷的存在，降加速金属中的扩散过程。
21、何谓刃型位错和螺型位错？定性说明刃型位错的弹性应力场与异类原子的相互作用，对金属力学性能有何影响？答：刃型位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃型位错，犹如一把锋利的钢刀将晶体上半部分切开，沿切口硬入一额外半原子面一样，将刃口处的原子列为刃型位错线。
螺型位错：一个晶体的某一部分相对于其余部分发生滑移，原子平面沿着一根轴线盘旋上升，每绕轴线一周，原子面上升一个晶面间距。
在中央轴线处即为一螺型位错。
刃型位错的应力场可以与间隙原子核置换原子发生弹性交互作用，各种间隙及尺寸较大的置换原子，聚集于正刃型位错的下半部分，或者负刃型位错的上半部分；对于较小的置换原子来说，则易于聚集于刃型位错的另一半受压应力的地反。
所以刃型位错往往携带大量的溶质原子，形成所谓的“柯氏气团”。
这样一来，就会使位错的晶格畸变降低，同时使位错难于运动，从而造成金属的强化。
面缺陷分为哪几种？影响表面能的因素的因素有哪些？晶界有何特性？解：分为：晶体表面；晶界；亚晶界；堆垛层错；相界影响表面能的因素：1）外部介质的性质，外部介质的分子或原子对晶界表面原子的作用力与晶内对界面原子的作用力越悬殊，表面能越大；反之越小2）裸露晶面的原子密度：裸露晶面是密排面时，表面能越小，非密排面表面能大；3）晶体表面的曲率：曲率越大，或曲率半径越小，表面能越大晶粒结构相同但是位相不同的晶粒之间的界面叫晶界：小角度晶界，位相差小于为10°，界面组成为位错；大角度晶界：大于10°23何谓柏氏矢量？用柏氏矢量判断图中所示的位错环中A、B、C、D、E五段位错各属于哪一类位错？答：柏氏矢量：不但可以表示位错的性质，而且可以表示晶格畸变的大小和方向，从而使人们在研究位错时能够摆脱位错区域内原子排列具体细节的约束。
A是右螺旋型位错、B左螺旋型位错、C是负刃型位错、D正刃型位错、E是混合型位错第二章1、名词解释：略2、根据结晶的热力学条件解释为什么金属结晶时一定要有过冷度？冷却速度与过冷度有什么关系？答：由热力学第二定律知道，在等温等压条件下，一切自发过程都朝着使系统自由能降低的方向进行。
