计算机网络实验六 RIP路由协议配置 (2)

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级

学号

姓名

指导教师

实验名称同组人专业班级学号姓名成绩一、实验目的《计算机通信网络》实验指导书掌握RIP 动态路由协议的配置、诊断方法。二、实验任务 1、配置RIP 动态路由协议，使得3台Cisco 路由器模拟远程网络互联。 2、对运行中的RIP 动态路由协议进行诊断。三、实验设备 Cisco 路由器3台，带有网卡的工作站PC2台，控制台电缆一条，交叉线、V35线若干。四、实验环境五、实验步骤 1、运行CiscoPacketTracer 软件，在逻辑工作区放入3台路由器、两台工作站PC ，分别点击各路由器，打开其配置窗口，关闭电源，分别加入一个2口同异步串口网络模块（WIC-2T ），重新打开电源。然后，用交叉线（CopperCross-Over ）按图6-1（其中静态路由区域）所示分别连接路由器和各工作站PC ，用DTE 或DCE 串口线缆连接各路由器（router0router1），注意按图中所示接口连接（S0/0为DCE ，S0/1为DTE ）。 2、分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop ）项，选择运行IP 设置（IPConfiguration ），设置IP 地址、子网掩码和网关分别为 PC1gw: PC3gw: 3、点击路由器R1，进入其配置窗口，点击命令行窗口（CLI ）项，输入命令对路由器配置如下：点击路由器R2，进入其配置窗口，点击命令行窗口（CLI ）项，输入命令对路由器配置如下：同理对R3进行相应的配置： 4、测试工作站PC 间的连通性。从PC1到PC3：PC>ping （不通） 5、设置RIP 动态路由接前述实验，继续对路由器R1配置如下：同理，在路由器R2、R3上做相应的配置: 6、在路由器R1上输入showiproute 命令观察路由信息，可以看到增加的RIP 路由信息。 …

…

……

…

…装

……

…

……

订…

……

…

……

…

…线

……

…

……

同理，在路由器R2、R3上输入showiproute命令观察路由信息。

从PC1到PC3：PC>ping（通），

六、实验体会

在实验中，我们掌握RIP动态路由协议的配置、诊断方法。对运行中的RIP动态路由协议进行诊断，在对设备路由器的连接时，先将路由器的电源开关关闭，加入2个WIC-2T，再关上电源，路由器之间进行连接应注意端口的。从实验中，对RIP配置的了解有一定的认识与理解，使自己在计算机领域的知识又有了一定的提高。

思科设备路由器rip协议配置

本次讲解路由器rip协议的配置： RIP是基于D-V算法的路由协议，使用跳数(Hop Count)来表示度量值(Metric)。跳数是一个数据报到达目标所必须经过的路由器的数目。 RIP认为跳数少的路径为最优路径。路由器收集所有可达目标网络的路径，从中选择去往同一个网络所用跳数最少的路径信息，生成路由表；然后把所能收集到的路由(路径)信息中的跳数加1后生成路由更新通告，发送给相邻路由器：最后依次逐渐扩散到全网。RIP每30s发送一次路由信息更新。本例配置模型图命令行： RA命令配置： Router>enable Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname R1 R1(config)#router rip //使用rip协议 R1(config-router)#version 2 //使用RIPv2版本 R1(config-router)#network 192.1.1.0 255.255.255.0 //指定与该路由器直接相连的网络 R1(config-router)# network 202.1.1.5 //指定与该路由器直接相连的网络

R1(config-router)#no shutdown R1(config-router)#exit R1#show ip route //查看路由信息 Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set //目前没有配置RB路由器，所以上述没有rip协议的配置生成 R1#conf t Enter configuration commands, one per line. End with CNTL/Z. R1(config)#int s1/0 R1(config-if)#ip address 202.1.1.5 255.255.255.252 //将模型图中的IP配置划分到对应端口R1(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial1/0, changed state to down R1(config-if)#exit R1(config)#int f0/0 R1(config-if)#ip address 192.1.1.1 255.255.255.0 //将模型图中的IP配置划分到对应端口R1(config-if)#clock rate 64000 //配置时钟模式DCE端 R1(config-if)#bandwidth 64 R1(config-if)#no shutdown R1#wr Building configuration... [OK] RB命令配置： Router>enable Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#router rip //使用rip协议 Router(config-router)#version 2 //使用rip协议v2版本 Router(config-router)#network 192.168.2.0 //指定与该路由器直接相连的网络

计算机网络技术实验6

实验六TCP/IP协议集中常用网络命令的使用【实验目的】（1）了解并熟悉TCP/IP协议集中常用网络命令的功能。（2）了解并熟悉TCP/IP协议集中常用网络命令的操作。【实验内容】 6.1 使用Ping工具进行测试 Ping 无疑是网络中使用最频繁的小工具，主要用于测定网络的连通性。Ping 程序使用ICMP协议简单地发送一个网络包并请求应答，接收请求的目的主机再次使用ICMP发回同其接收的数据一样的数据，于是Ping 便可对每一个包的发送和接收报告往返时间，并报告无响应包的百分比，这在确定网络是否正确连接，以及网络连接的状况（包丢失率）十分有用。Ping 是Windows 操作系统集成的TCP/IP应用程序之一，可在“开始”里的“运行”中直接执行。 6.1.1 Ping工具的命令格式和参数说明 Ping 命令格式为：ping [-t] [-a] [-n count] [-l length] [-f] [[-i ttl] [-v tos] [-r count] [-s count] [[-j computer-list] | [k computer-list]] [-w timeout] destination-list 主要参数说明如下： —t Ping 指定的计算机直到中断； —a 将地址解析为计算机名； —n count 发送count指定的ECHO数据包数。默认值为4； —l length 发送包含由length 指定数据量的ECHO 数据包。默认值为32字节；最大值是65527； —f 在数据包中发送“不要分段”标志，数据包就不会被路由上的网关分段； —i ttl 将“生存时间”字段设置为ttl指定的值； —v tos 将“服务类型”字段设置为tos指定的值； —r count 在“记录路由”字段中记录传出和返回数据包的路由，count可以指定最少1台，最多9台计算机； —s count 指定count 指定的跃点数的时间戳； —j computer–list 利用computer–list 指定的计算机列表路由数据包，连续计算机可被中间网关分隔（路由稀疏源），IP允许的最大数量为9； —k computer–list 利用computer–list 指定的计算机列表路由数据包，连续计算机可被中间网关分隔（路由稀疏源），IP允许的最大数量为9； —w timeout 指定超时间隔，单位为毫秒； —destination–list 指定要Ping 的远程计算机。

OSPF路由协议的基本配置11

实验三OSPF路由协议的基本配置实验目的掌握OSPF路由协议的配置方法观察LSA生成情况掌握域间路由聚合准备知识 OSPF协议概述 OSPF(Open Shortest Path First，开放最短路径优先)是一个内部网关协议(Interior Gateway Protocol, IGP)，用于在单一自治系统(autonomous system，AS)内决策路由。与RIP相对，OSPF 是链路状态路由协议，而RIP是距离向量路由协议。 OSPF协议使用的是最短路径优先算法，利用链路状态通告（Link State Advertisement，LSA）得到的信息来计算到每一个目标网络的最短路径。每一台路由器将会对区域中的网络拓扑结构有一个完整的观察，以自身为根生成一个树，并有到达每个目的网段的完整路径。 2、LSA的分类及格式 type=1：Router-LSA（路由器LSA），由路由器生成，描述路由器的链路状态和花费，传递到整个区域（ABR对不同的区域生成不同的Router-LSA，在对应的区域内传播）。 type=2：Network-LSA（网络LSA），由DR生成，描述本网段的链路状态，传递到整个区域。 type=3：Net-Summary-LSA（网络聚合LSA），由ABR生成，描述到某区域内某一网段的路由信息，传播到相邻的区域。 type=4：ASBR-Summary-LSA（ASBR聚合LSA），由ABR生成，描述了ASBR的信息，传播到相关区域。 type=5：AS-External-LSA（AS外部LSA），由ASBR生成，描述到AS外部的路由，传递到整个AS（stub区域除外）。 2、区域 OSPF协议将整个自治系统（AS）分为若干个区域。规定：区域0是一个OSPF网络中必须具有的区域，称为骨干区域。其它所有区域必须和骨干区域连接在一起。通常也称为区域直径不超过3。 3、路由器标识(Router ID) Router ID是一个32bit的数字，它在自治系统中被用来惟一识别路由器。缺省时，OSPF 协议使用最高的回送接口（Loopback接口）地址作为RID，若Loopback接口没有被设置，则使用物理接口上最高的IP地址作为RID。使用Loopback 接口的好处是它是逻辑接口，比物理接口稳定，不会因为接口故障而产生新的RID。使用Loopback接口的另一个好处是允许管理员手工分配RID。 Loopback 是一种纯软件性质的虚拟接口，任何送到该接口的网络数据报文都会被认为是送往路由器自身的。 Loopback 接口一旦被创建，将一直保持Up 状态，直到被删除。 4、OSPF进程号（process-id） OSPF路由进程process-id必须指定范围在1-65535。process-id只在路由器内部起作用，不同路由器的process-id可以不同。域间路由聚合区域边界路由器（Area Border Router, ABR）将某区域的路由信息生成type=3的LSA传到相

计算机网络实验

广州大学学生实验报告开课学院及实验室：计算机学院 2015年月11日10日一、实验目的理解上述知识点所涉及的基本概念并学会使用这些工具测试网络的状态及从网上获取信息。二、实验环境安装了TCP/IP协议的Windows系统的计算机三、实验内容 1、检测本机的MAC地址 2、检测本机网关的MAC地址 3、检测本地域名服务器的IP地址 4、检测DHCP服务器的MAC地址(考虑两种网络环境：实验室网络环境和宿舍网络环境) 5、检测去往https://www.360docs.net/doc/5d7721919.html,的路径MTU 6、检测本机的路由表 7、检测去往https://www.360docs.net/doc/5d7721919.html,n网络的可用性、回程响应时间及经过的路由器个数。 8、检测本机的所有有效连接，及各连接的端口号 9、往路由表添加一条路由，去往主机https://www.360docs.net/doc/5d7721919.html,的路由，经过邻居同学的主机转发 10、课后实验并写入实验报告： ●为了确定你所在组织的路由是否稳定，使用路由跟踪程序来找到去往每一网络中的一条路由，重复测试一次，再连续测试几天，看看路由有变化吗？ ●挑选10个Internet中较远的目的地，进行前一练习中的实验，看看路由变化的频度。 ●上网收集网络测试工具并测试使用方法。四、实验步骤、记录和结果实验1：检测本机的MAC地址用ipconfig/all命令可以查看到本机的信息，包括MAC地址、IP地址等

实验2：检测本机网关的MAC地址：从上述可知网关ip为202.192.33.254，再输入Arp –a 202.192.33.254 由ipconfig/all命令可得到本机网关的IP地址为：172.18.36.254，通过ping网关的IP 地址后用arp -a命令可得到本机网关的MAC地址为：00-0c-db-c9-71-c0 实验3：检测本地域名服务器的IP地址：直接输入ping https://www.360docs.net/doc/5d7721919.html, 由ipconfig/all命令可得到本地域名服务器的IP地址为：202.192.18.10

计算机网络实验六 rip路由协议配置 )

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师

计算机网络实验

试验一利用wireshark抓包工具抓包一、实验名称使用网络协议分析仪 Wireshark 二、实验目的 1. 掌握安装和配置网络协议分析仪Wireshark的方法； 2. 熟悉使用Wireshark工具分析网络协议的基本方法，加深对协议格式、协议层次和协议交互过程的理解。三、实验内容和要求 1. 安装和配置Wireshark的网络协议分析仪，下载地址https://www.360docs.net/doc/5d7721919.html,。 2. 使用并熟悉Wireshark分析协议的部分功能。四、实验环境 1．Windows7 操作系统PC机器。 2.PC机器具有以太网卡一块，通过双绞线与局域网连接。 3.Wireshark软件(Wireshark-win64-2.0.2)。五、操作方法与实验步骤 1：安装网络协议分析仪，从官网下载exe软件双击安装Wireshark-win64-2.0.2。

2：启用Wireshark进行试验。 2.1：启动初始如下显示： 2.2：分组捕获数据，并将捕获的数据保存为文件抓包实验数据.pcapng，当再次需要捕获时，可以打开文件在进行实验抓包。2.3：对数据进行协议分析。在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info)等列(栏目)，各列下方依次排列着俘获的分组。中部“所选分组首部的细节信息”窗口给出选中帧的首部详细内容。下部“分组内容”窗口中是对应所选分组以十六进制数和ASCII 形式的内容。 2.4无线网连接抓包实验数据如下图1 2.5本地连接网页抓包实验数据如下图2

关于路由协议试题以及参考答案

关于路由协议试题以及参考答案 1、解决路由环问题的方法有(ABD) A. 水平分割 B. 路由保持法 C. 路由器重启 D. 定义路由权的最大值 2、下面哪一项正确描述了路由协议(C) A. 允许数据包在主机间传送的一种协议 B. 定义数据包中域的格式和用法的一种方式 C. 通过执行一个算法来完成路由选择的一种协议 D. 指定MAC地址和IP地址捆绑的方式和时间的一种协议 3、以下哪些内容是路由信息中所不包含的(A) A. 源地址 B. 下一跳 C. 目标网络 D. 路由权值 4、以下说法那些是正确的(BD) A. 路由优先级与路由权值的计算是一致的 B. 路由权的计算可能基于路径某单一特性计算，也可能基于路径多种属性 C. 如果几个动态路由协议都找到了到达同一目标网络的最佳路由，这几条路由都会被加入路由表中 D. 动态路由协议是按照路由的路由权值来判断路由的好坏，并且每一种路由协议的判断方法都是不一样的 5、IGP的作用范围是(C) A. 区域内 B. 局域网内 C. 自治系统内 D. 自然子网范围内 6、距离矢量协议包括(AB) A. RIP B. BGP C. IS-IS D. OSPF 7、关于矢量距离算法以下那些说法是错误的(A) A. 矢量距离算法不会产生路由环路问题 B. 矢量距离算法是靠传递路由信息来实现的 C. 路由信息的矢量表示法是(目标网络，metric) D. 使用矢量距离算法的协议只从自己的邻居获得信息 8、如果一个内部网络对外的出口只有一个，那么最好配置(A) A. 缺省路由 B. 主机路由动态路由C. 9、BGP是在(D)之间传播路由的协议

1_RIP路由协议实验资料

1. 实验报告如有雷同，雷同各方当次实验成绩均以0分计。 2. 当次小组成员成绩只计学号、姓名登录在下表中的。 3. 在规定时间内未上交实验报告的，不得以其他方式补交，当次成绩按0 分计。 4. 实验报告文件以PDF 格式提交。【实验题目】RIP 路由协议实验【实验目的】 1. 掌握在路由器上配置RIPv2和RIPv1路由协议。 2. 了解有类路由和无类路由的区别，是否支持VLSM （可变长子网掩码） 3. 了解路由器广播和组播形式的区别【实验内容】 1. 在实验设备上完成P145实验4-2并测试实验网连通性。 2. 通过实验观察RIP V1 和 V2的区别（重点在VLSM 上）给出分析过程与结果（实验IP 采用 10.10.x.0网段） 3. 学会使用Debug ip packet 和Debug ip rip 命令，并对debug 信息做分析。 4. 观察试验拓扑中链路状态发生改变时路由表的前后信息对比及debug 信息的变化。【实验要求】重要信息信息需给出截图，注意实验步骤的前后对比。【实验记录】(如有实验拓扑请自行画出) 实验拓扑图：实验一：RIPv2路由协议（使用10.10.x.0的IP 地址，变长子网掩码，两个路由器之间的网段是10.10.2.0/30，路由器和PC 之间的网段分别是10.10.3.0/24和10.10.1.0/24。）步骤0：（1）配置PC1和PC2的IP 、掩码、网关，测试连通性。警示

分析：因为PC1和PC2之间还没有配置路由，所以ping不通。（2）在Router1上执行show ip route，记录路由表信息。分析：PC1和PC2之间还没有配置路由。（3）在PC上的命令窗口执行命令route print，记录路由表信息。

计算机网络实验

实验四IEEE 802.3协议分析和以太网一、实验目的 1、分析802.3协议 2、熟悉以太网帧的格式二、实验环境与因特网连接的计算机网络系统；主机操作系统为windows；Ethereal、IE 等软件。三、实验步骤（注：本次实验先完成前面的“1 俘获并分析以太网帧”，并回答好后面的第1-10 题，完成后看书学习一下arp的相关内容） 1、俘获并分析以太网帧（1）清空浏览器缓存（在IE窗口中，选择“工具/Internet选项/删除文件”命令）。（2）启动Ethereal，开始分组俘获。（3）在浏览器的地址栏中输入： https://www.360docs.net/doc/5d7721919.html,/ethereal-labs/HTTP-ethereal-lab-file3.html，浏览器将显示冗长的美国权力法案。（4）停止分组俘获。首先，找到你的主机向服务器https://www.360docs.net/doc/5d7721919.html,发送的HTTP GET报文的分组序号，以及服务器发送到你主机上的HTTP 响应报文的序号。其中，窗口大体如下。

选择“Analyze->Enabled Protocols”，取消对IP复选框的选择，单击OK（不这样设置也可，建议先不要这样操作）。窗口如下。（5）选择包含HTTP GET报文的以太网帧，在分组详细信息窗口中，展开Ethernet II信息部分。根据操作，回答“四、实验报告内容”中的1-5题（6）选择包含HTTP 响应报文中第一个字节的以太网帧，根据操作，回答“四、实验报告内容”中的6-10题 2、ARP （1）利用MS-DOS命令：arp 或c:\windows\system32\arp查看主机上ARP缓

路由与路由协议详情详情配置

实用标准文案路由器与路由协议配置实验三一、实验目的理解和掌握路由器的基本配置，以及设置路由器的静态路由、缺省路由和动态路由等。1. 查看路由器的工作状态、接口状态与配置。2. 掌握静态路由、缺省路由的配置与测试。3. ）的工作原理。4.了解路由器动态路由协议（RIP RIP5.掌握的配置与测试。二、实验理论三、实验条件网络交换与路由操作系统、Boson NetSim 1.软件环境：windows 2000 professional/xp 模拟器。模拟器。2.硬件环境：计算机、路由器/ E0:192.168.1.1/24E0:11.0.0.1/24E0:11.0.0.2/24S0:10.0.0.1/24 192.168.1.0/24E0:12.0.0.2/24S0:10.0.0.2/24LANE1:12.0.0.1/24四、实验内容实验内容1：路由器的IOS软件使用精彩文档．实用标准文案实验内容2：为路由器添加静态路由和默认路由实验内容3：测试路由器接口、静态路由和缺省路由五、实验步骤实验内容1：路由器的IOS软件使用 (1)使用计算机串行口连接到路由器的Console端口，通过Windows2000/Professional/XP操作系统的“超级终端”软件连接到路由器。或者通过Telnt的方式远程登录到路由器。 (2)设置路由器R3，熟悉路由器的基本操作命令。

1. 初始化配置（为路由器命名、关闭域名解析、日志同步） router(config)#host r3 R3(config)#no ip domain-lookup R3(config)#line con 0 R3(config-line)#logging synchronous 日志自动同步（自动换行） R3(config-line)#exec-time 0 0 会话永不超时（默认10分钟） 2 设置密码（console口、VTY接口和特权） r1(config)#line con 0 r1(config-line)#password ccna console口配置密码 r1(config-line)#login r1(config)#line vty 0 4 r1(config-line)#pass ccnp 精彩文档．实用标准文案 r1(config-line)#login r1(config)#enable password cisco r1,r2,r4的配置( 略) 密码配置结束后待实验设备调试通后可以通过任何一个设备telnet其它设备。为了配置方便可以放最后做。 2. 按照网络拓扑图所示的IP地址规划，配置路由器R3的接口。

RIP动态路由协议的汇总实验

RIP动态路由协议的汇总实验报告一、实验目的 1、掌握RIP协议的配置实验 2、通过动态路由协议RIP实验学习路由的设置 3、熟练掌握RIPv1与RIPv2在路由中的不同二、RIPV1与RIPV2的区别 RIPv1： 1、RIPv1 是有类路由协议 2、RIPv1发布路由更新不携带子网掩码信息 3、不支持可变长子网掩码VISM 4、RIPv1发布路由更新时自动汇总并且无法关闭的 RIPv2： 1、RIPv2是无类路由协议 2、RIPv2 发布路由更新携带子网掩码信息 3、支持可变长子网掩码VISM 4、RIPv2发布路由更新时自动汇总并且可以关闭的三、实验器材需要四台电脑、两个（2811型号）路由器、五根交叉线注意：R1需要设备物理试图为（NM—4E）四、实验拓扑图

五、实验步骤 1、路由之间实现全网互通 R1的配置实验 Router> Router>en Router#conft Router(config)#hostname R1 R1(config)# R1(config)#int e1/0 R1(config-if)#ip add R1(config-if)#ip address 10.10.10.254 255.255.255.0 R1(config-if)#no shu %LINK-5-CHANGED: Interface Ethernet1/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/0, changed state to up R1(config-if)# R1(config-if)#int e1/1 R1(config-if)#ip add R1(config-if)#ip address 10.10.20.126 255.255.255.128 R1(config-if)#no shu %LINK-5-CHANGED: Interface Ethernet1/1, changed state to up R1(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/1, changed state to up R1(config-if)#int e1/2 R1(config-if)#ip add R1(config-if)#ip address 11.11.11.254 255.255.255.0 R1(config-if)#no shu %LINK-5-CHANGED: Interface Ethernet1/2, changed state to u R1(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/2, changed state to up R1(config-if)#int e1/3 R1(config-if)#ip address 11.11.22.126 255.255.255.128 R1(config-if)#no shu %LINK-5-CHANGED: Interface Ethernet1/3, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Ethernet1/3, changed state to up R1( (config-if)# R1(config-if)#int f0/0 R1(config-if)#ip add R1(config-if)#ip address 10.10.30.1 255.255.255.0 R1(config-if)#no shu

计算机网络实验六rip路由协议配置

计算机网络实验六r i p 路由协议配置 Company number【1089WT-1898YT-1W8CB-9UUT-92108】

太原理工大学现代科技学院计算机通信网络课程实验报告专业班级学号姓名指导教师

缆连接各路由器（router0 router1），注意按图中所示接口连接（S0/0 为DCE， S0/1 为DTE）。 2、分别点击工作站PC1、PC3，进入其配置窗口，选择桌面（Desktop）项，选择运行IP 设置（IP Configuration），设置IP 地址、子网掩码和网关分别为 PC1：/24 gw: PC3：/24 gw: 3、点击路由器R1，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：点击路由器R2，进入其配置窗口，点击命令行窗口（CLI）项，输入命令对路由器配置如下：同理对R3 进行相应的配置： 4、测试工作站PC 间的连通性。从PC1 到PC3：PC>ping （不通） 5、设置RIP 动态路由接前述实验，继续对路由器R1 配置如下：同理，在路由器R2、R3 上做相应的配置: 6、在路由器R1 上输入show ip route 命令观察路由信息，可以看到增加的RIP 路

实验报告-RIP路由实验三

实验报告RIP路由实验三一、实验小组拓扑(VI) 二、实验准备 1、路由器网络地址方案设计 2、PC机设置方案三、实验内容

根据要求，我们按照拓扑结构和路由协议进行了子网划分而且子网掩码的长度一致，设置了9个网段（200.10.10.16,200.10.10.32,200.10.10.48,200.10.10.64,200.20.20.80,20 0.10.10.96,200.10.10.112,200.10.10.128,200.10.10.144），测试网络连通性实验过程如下（这里以路由c、d和主机6-3、6-4的操作为演示）： 1.为各个网段、路由器的各个接口（e0,e1,e2）设置ip地址（路由器有a,b,c,d,e 共5个），配置rip1协议，并使能各个网段。 2.内网-本机IP设置ip地址和缺省网关（对第二个网卡进行设置）

3.查看路由c 路由表 4.路由c ping / tracert路由e(200.10.10.82端口) 测试过程

5.路由c ping / tracert主机（6-4）测试过程 6.主机（6-3）ping通路由a 端口过程 7.主机（6-3）ping/tracert路由e端口（200.10.10.114）过程

8.主机（6-3）ping通主机（6-4）过程 9.RIP2的报文认证实验选择对路由C的e2端口设置报文协议等待一段时间后路由表发生变化，如图（缺少了对应端路由器接口e2(200.10.10.50)的信息）

（缺少了对应端路由器接口e2(200.10.10.49)的信息）

计算机网络实验一_

计算机网络滑动窗口实验报告班级：2012211306 学号：2012211249 姓名：查凯文

一．实验目的通过上机编程模拟滑动窗口协议中的协议6——选择性重传协议，熟悉和掌握协议6的基本概念、基本原理以及实现方法和过程，并与协议5进行对比，加深对滑动窗口协议的理解和认识。二．实验内容在Linux、WindowsNT下编程模拟实现滑动窗口协议的1bit滑动窗口协议，需要分别实现发送方功能与接收方功能。三．实验说明 a)窗口机制滑动窗口协议的基本原理就是在任意时刻，发送方都维持了一个连续的允许发送的帧的序号，称为发送窗口；同时，接收方也维持了一个连续的允许接收的帧的序号，称为接收窗口。发送窗口和接收窗口的序号的上下界不一定要一样，甚至大小也可以不同。不同的滑动窗口协议窗口大小一般不同。发送方窗口内的序列号代表了那些已经被发送，但是还没有被确认的帧，或者是那些可以被发送的帧。分析： ①初始态，发送方没有帧发出，发送窗口前后沿相重合。接收方0号窗口打开，等待接收0号帧； ②发送方打开0号窗口，表示已发出0帧但尚确认返回信息。此时接收窗口状态不变； ③发送方打开0、1号窗口，表示0、1号帧均在等待确认之列。至此，发送方打开的窗口数已达规定限度，在未收到新的确认返回帧之前，发送方将暂停发送新的数据帧。接收窗口此时状态仍未变； ④接收方已收到0号帧，0号窗口关闭，1号窗口打开，表示准备接收1号帧。此时发送窗口状态不变； ⑤发送方收到接收方发来的0号帧确认返回信息，关闭0号窗口，表示从重发表中删除0号帧。此时接收窗口状态仍不变；

⑥发送方继续发送2号帧，2号窗口打开，表示2号帧也纳入待确认之列。至此，发送方打开的窗口又已达规定限度，在未收到新的确认返回帧之前，发送方将暂停发送新的数据帧，此时接收窗口状态仍不变； ⑦接收方已收到1号帧，1号窗口关闭，2号窗口打开，表示准备接收2号帧。此时发送窗口状态不变； ⑧发送方收到接收方发来的1号帧收毕的确认信息，关闭1号窗口，表示从重发表中删除1号帧。此时接收窗口状态仍不变。 b)选择重传协议在后退n协议中，接收方若发现错误帧就不再接收后续的帧，即使是正确到达的帧，这显然是一种浪费。另一种效率更高的策略是当接收方发现某帧出错后,其后继续送来的正确的帧虽然不能立即递交给接收方的高层，但接收方仍可收下来，存放在一个缓冲区中，同时要求发送方重新传送出错的那一帧。一旦收到重新传来的帧后，就可以原已存于缓冲区中的其余帧一并按正确的顺序递交高层。这种方法称为选择重发(SELECTICE REPEAT)，其工作过程如图所示。显然，选择重发减少了浪费，但要求接收方有足够大的缓冲区空间。

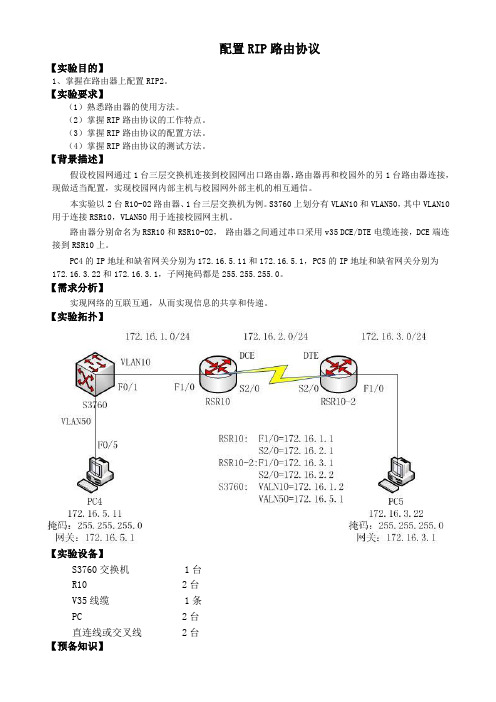

RIP路由协议配置

. 2.1实验目的通过本实验，学生可以掌握以下技能: 1.路由器基本配置使用方法； 2.配置RIP协议; 3.配置RIPv2协议; 4.查看上述配置项目的相关信息。 2.2实验任务 1.配置路由器端口的IP地址；配置2.RIP协议；配置3.RIP v2协议；使得不同网段的4.PC机能够通信； 2.3实验设备 CISCO2600交换机三台，带网卡的PC机两台，控制电缆两条，串口连接线两条。交叉线序网线两条以及Consoie电缆； 2.4实验环境如图所示，用串口连接线把路由器router1的串口s0和router3的串口s0连接起来；把路由器router2的串口s0和router3的串口s1连接起来。PC1与路由器router1的FastEthernet0/1连接，PC2与路由器router2的FastEthernet0/11连接，电缆连接完成后。给所有设备加电，开始进行实验。文档Word . 2.5实验报告要求实验报告信息要求完整，包括学号、、班级、专业、课程名称、教师名称、实验目的、实验任务、实验环境、实验步骤及详细记录、实验过程中存在的问题及实验心得体会等内容。

2.6实验步骤通过PC1上的超级终端连接路由器router1，并为路由器命名 Router> enable Router# configure terminal Router(config)# Router(config)# hostname router1 router1(config)# 1.设置路由器router1的Ethernet0端口的IP地址 router1(config)# interface ethernet0 router1(config-if)# ip address 11.168.1.11 255.0.0.0 router1(config-if)# no shutdown 2.设置路由器router1的串口s0端口的IP地址 router1(config-if)# int s0 router1(config-if)# ip address 192.168.1.13 255.255.255.0 router1(config-if)# no shutdown 3.设置PC1的IP地址11.168.1.10，网关为11.168.1.11 文档Word .

计算机网络实验报告实验6

实验六组网设计与配置班级：电技141班小组成员： XXX xxxxxx （25%） XXX xxxxxx （20%） XXX xxxxxx （20%） XXX xxxxxx （20%） XXX xxxxxx （15%）

实验六组网设计与配置实验一、实验目的 1. 通过组网设计，掌握小型网络的组建，路由的设计，对小型网络系统进行分析，提出建网解决方案。 2. 综合运用路由、VLAN的相关技术。 3. 综合运用VLAN创建、Access和Trunk接口配置、VLAN间路由配置，以及动态路由配置，实现小型网络的互连互通。二、实验环境配置网卡的计算机。华为eNSP模拟软件。交换机与路由器。三、实验内容 1. 根据要求建立网络拓扑。 2. 根据要求完成交换机VLAN设置，路由器的动态路由配置，实现网内各计算机的互联互通。四、需求分析本实验的目的在于建立小型局域网。由于公司有不同部门组成，并分布在不同地点，因此需要划分不同网络实现互联互通。设计以下网络：两个部门各使用一台交换机连接，然后连接到总交换机，再通过路由器与外网以及其他部门网络相连。为了控制网络上的广播风暴，增加网络的安全性，在交换机上需要设置VLAN，在路由器与交换机之间需要设置动态路由RIP协议。五、实验网络拓扑图实验拓扑中： 1、地点1包括部门1和部门2；地点2包括部门3。 2、部门1网络为子网4：10.0.4.0/24，对应VLAN4。 3、部门2网络为子网8：10.0.8.0/24，对应VLAN8。 4、部门1、部门2的计算机分别通过交换机S1、S2接入，然后通过总交换机S3互连。 5、S3连接路由器R1，R1一方面公司外网，一方面通过R2与地点2的部门3网络子网7：10.0.7.0/24 相连。六．实验步骤

计算机网络实验三

仲恺农业工程学院实验报告纸自动化（院、系）自动化专业 122 班___ 组计算机通信网课实验三虚拟局域网VLAN 第一部分：交换机端口隔离. 【实验名称】交换机端口隔离. 【实验目的】理解Port Vlan的配置，了解VLAN的原理，熟练掌握交换机端口隔离划分虚拟局【背景描述】假设此交换机是宽带小区城域网中的一台楼道交换机,住户PC1连接在交换机的 fa0/5口;住户PC2连接在交换机的fa0/15口，住户pc3连接在fa0/1口.现要实现各家各户的端口隔离. 【实现功能】通过PORT VLAN实现本交换机端口隔离. （通过虚拟局域网技术可以隔离网络风暴，提高网络的性能，降低无用的网络开销。并能提高网络的安全性,保密性。）【实现拓扑】 Switch PC1 PC2 【实验设备】 S2126G 1台、PC机【实验步骤】步骤1.搭建一个小型局域网的拓扑，使得一台可网管的交换机，通过普通快速以太网端口f0/1、f0/2、f0/10与多台PC，使用直连线相连接。

并给三台PC机配置IP，要求所有IP属于同一个网段。保证三台PC两两之间互相能够ping通。截图于此 switchA#configure terminal !进入交换机全局配置模式 switchA(config)#vlan 2 ！创建VLAN2 switchA(config-vlan)#name wxk01 ！将其命名为wxk01 switchA(config-vlan)#exit!退出VLAN 01 switchA(config)#vlan 3 ！创建VLAN 02 switchA(config-vlan)#name wxk02 ！将其命名为wxk02 switchA(config-if)#exit 验证测试使用命令show vlan和show running-config查看与刚才有何不同。 switchA#show vlan 步骤2.将接口分配到VLAN. switchA(config)#interface fa0/1 ！进入fa0/1的接口配置模式。 switchA(config-if)#switch mode access switchA(config-if)#switch access vlan 2 ！将fa 0/1 端口加入VLAN 2中。switchA(config-if)#exit switchA(config)#interface fa 0/2 ！进入fa0/2的接口配置模式。 switchA(config-if)#switch mode access switchA(config-if)#switch access vlan 3 ！将fa 0/2 端口加入VLAN 3中。switchA(config-if)#exit 验证测试 switchA#show vlan 步骤3.测试任两台PC互相PING不通.

实验11 静态路由与RIP路由协议设置(参考答案)

实验11：静态路由协议和RIP路由协议设置一、实验目的：熟悉静态路由和RIP路由协议的配置原理，掌握它的配置方法。二、实验拓扑如下：创建以下拓扑结构并配置路由器，使得各路由器（静态和动态两种）可以相互ping得通。三、实验步骤： 1、首先按上图连接好路由器注意：路由器通常通过串行端口连接广域网络，因此路由器通常是DTE设备，modem、GV转换器等等传输设备通常被规定为DCE。其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE 是孔头（俗称母头），这样两种接口才能接在一起。比如一台路由器，它处于网络的边缘，它有一个S0口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个S0口配“时钟速率”，它从对方学到。这时它就是DTE，而对方就是DCE。 ①添加路由的模块接口，如下图所示：

②连线的时候注意不同的接口，连线选择DTE线,如下图所示： ③设置之前需要打开对应的端口的电源，如图所示：

2、按拓扑图规划IP 地址： A :S0/0 :172.16.10.1/24 S0/1:172.16.40.2/24 B :S0/0 :172.16.10.2/24 S0/1:172.16.20.1/24 C :S0/0 :172.16.30.1/24 S0/1:172.16.20.2/24 D :S0/0 :172.16.30.2/24 S0/1:172.16.40.1/24 在各路由器上配置IP地址,保证在链路的连通性如： A（config）# int S0/0 A（config-if）#ip address 172.16.10.1 255.255.255.0 A（config-if）#no shutdown A（config）#int S0/1 A（config-if）#ip address 172.16.40.2 255.255.255.0 A（config-if）#no shutdown 同样道理同学们配置余下的三个路由器。请记着配置时钟频率：路由器的接口模式下：Router(config-if)#clock rate 128000 实验过程可以通过思科虚拟器的操作界面进行设置，但最好通过路由命令来进行配置，视窗操作中设置路由端口需设置以下内容，如下图所示：
