电路分析复习题(期末)
电路基本分析期末考试卷
电路基本分析期末考试卷一、选择题（每题2分，共20分）1. 电路中基本元件的伏安特性是描述元件电压与电流关系的曲线，以下哪种元件的伏安特性是线性的？A. 电阻B. 电容C. 电感D. 二极管2. 在串联电路中，各元件的电流关系是什么？A. 电流相等B. 电流不等C. 电压相等D. 电阻相等3. 欧姆定律描述了电阻、电流和电压之间的关系，其数学表达式是：A. V = IRB. V = I + RC. I = V + RD. I = V - R4. 基尔霍夫电流定律（KCL）适用于：A. 所有电路B. 仅直流电路C. 仅交流电路D. 仅线性电路5. 一个电路中，总功率等于：A. 所有电阻的功率之和B. 所有电压的功率之和C. 所有电流的功率之和D. 所有电源的功率之和二、填空题（每空1分，共10分）6. 电路中最基本的元件有________、________和________。
7. 当电路中的电阻为纯电阻时，电路的功率因数为________。
8. 电容元件的储能公式为________，电感元件的储能公式为________。
9. 根据基尔霍夫电压定律（KVL），在任何闭合回路中，沿着回路的________等于________。
10. 一个电路的频率响应是指电路对不同频率信号的________。
三、简答题（每题5分，共20分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
12. 什么是戴维南定理，它在电路分析中有什么作用？13. 说明什么是谐振电路，并描述其在电路中的作用。
14. 什么是功率因数，它对电路的效率有什么影响？四、计算题（每题15分，共30分）15. 给定一个由三个电阻R1=100Ω，R2=200Ω，R3=300Ω串联组成的电路，求电路的总电阻和总电流，假设电源电压为24V。
16. 考虑一个RLC串联电路，其中R=10Ω，L=0.5H，C=1/(1600π)F，电源频率为50Hz。
电路分析期末-复习题及答案
《电路分析》练习题 一、 填 空 题1、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
2、电路分析的基本依据是＿两类约束 方程。
3、理想电压源输出的 电压 值恒定，输出的 电流 由它本身和外电路共同决定;理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。
4、在多个电源共同作用的 线性 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 叠加 ,称为叠加定理。
5、自动满足基尔霍夫第一定律的电路求解法是 回路电流法 。
6、自动满足基尔霍夫第二定律的电路求解法是 节点电压法 。
7、图１所示电路中电流i ＝ 2 A 。
图1 ８、图2所示单口网络的短路电流sc i =１ A 。
图２9、图3所示电路中电压 u = -4 V 。
图3 10、图４所示单口网络的等效电阻= ２ Ω。
图4１1、动态电路是指含有_＿动态_____元件的电路,其电路方程是微分方程。
1２、5F 的线性电容的端口特性为q u 2.0=。
Ω16VΩ- 10V +u-+Ω4ab13、端口特性为43+=i ψ的二端电路元件是_＿电感__＿＿_元件。
14、10Ω电阻和０.２F 电容并联电路的时间常数为__＿2___＿s 。
15、１Ω电阻和２H 电感并联一阶电路中，电感电压零输入响应为 tL eu 5.0)0(-+ V 。
1６、R ＬC 并联正弦电流电路中，A I A I A I C L R 5,1,3===则总电流为＿__５____A 。
17、电流源t t i sc cos 8)(=A 与电阻Ω=2o R 并联单口网络向外传输的最大平均功率为__16_＿__＿W 。
18.如图5所示谐振电路,已知S U ＝100mv ，则谐振时电压Uc ＝ V 。
图519. 如图6所示电路,已知Ｒ＝３Ω,L ω=１Ω ,I ＝10 A ，则R I = A 。

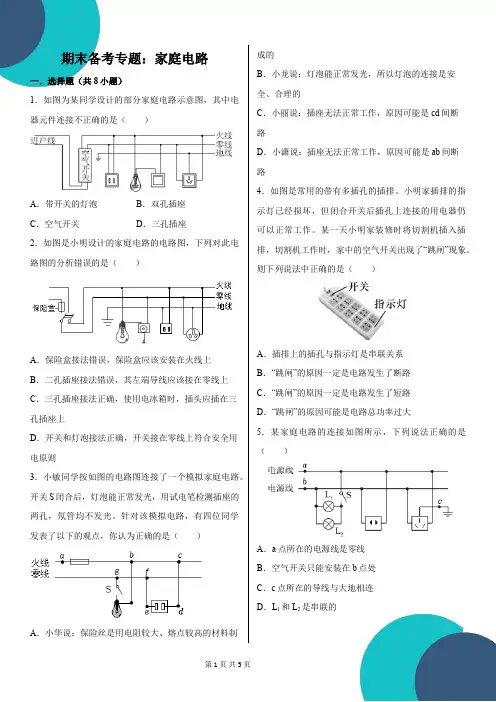

期末备考专题：家庭电路
期末备考专题：家庭电路一．选择题（共8小题）1．如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（）A．带开关的灯泡B．双孔插座C．空气开关D．三孔插座2．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（）A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上D．开关和灯泡接法正确，开关接在零线上符合安全用电原则3．小敏同学按如图的电路图连接了一个模拟家庭电路。
开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。
针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（）A．小华说：保险丝是用电阻较大、熔点较高的材料制成的B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的C．小丽说：插座无法正常工作，原因可能是cd间断路D．小潇说：插座无法正常工作，原因可能是ab间断路4．如图是常用的带有多插孔的插排。
小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。
某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。
则下列说法中正确的是（）A．插排上的插孔与指示灯是串联关系B．“跳闸”的原因一定是电路发生了断路C．“跳闸”的原因一定是电路发生了短路D．“跳闸”的原因可能是电路总功率过大5．某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的6．如图所示为小刚所连的两盏白炽灯和两个插座的电路图。
通电后发现不能正常工作。
下面几个措施中可能引起危险的是（）A．拆掉开关S2，两条导线连在一起B．拆掉开关S3，两条导线连在一起C．拆掉插座甲，两条导线连在一起D．拆掉灯泡丙，两条导线连在一起7．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。
电路分析期末考试试卷及参考答案
电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。
内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。
A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。
A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。
A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。
t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。
A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。
A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。
A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。
A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。
A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。
电路分析期末试题及答案
电路分析期末试题及答案一、选择题（每题3分，共30分）1. 在直流电路中，电压与电流的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 焦耳定律答案：A2. 一个电阻为10Ω的电阻器与一个电容为5μF的电容器并联，接在频率为50Hz的交流电源上，电路的总阻抗是多少？A. 8.04ΩB. 8.16ΩC. 8.22ΩD. 8.34Ω答案：A3. 在理想变压器中，一次侧和二次侧的电压比与什么成正比？A. 频率B. 电阻C. 匝数D. 电流答案：C4. 一个电路中包含一个5V的直流电源和一个10Ω的电阻，通过电阻的电流是多少？A. 0.5AB. 0.25AC. 0.75AD. 1A答案：B5. 二极管的主要特性是什么？A. 单向导电性B. 高电阻C. 高电容D. 可逆性答案：A6. 在电路中，一个电感为0.5H的电感器与一个电阻为20Ω的电阻器串联，电路的总阻抗是多少？A. 20.1ΩB. 20.2ΩC. 20.5ΩD. 21Ω答案：C7. 什么是电路的最大功率传输条件？A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的一半C. 负载阻抗等于源阻抗的两倍D. 负载阻抗无穷大答案：A8. 三相交流电路中，线电压与相电压的关系是什么？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B9. 一个电路中包含一个电容器和一个电感器，当交流电源频率增加时，电路的总阻抗将如何变化？A. 增加B. 减少C. 不变D. 先增加后减少答案：B10. 在电路分析中，戴维宁定理用于简化什么类型的电路？A. 仅包含电阻的电路B. 线性双端网络C. 仅包含电容的电路D. 仅包含电感的电路答案：B二、简答题（每题10分，共40分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
答案：叠加定理是电路分析中的一个重要定理，它指出在一个含有多个电源的线性双端网络中，任意一支路的电流或电压可以看作是由各个独立电源单独作用时在该支路产生的电流或电压的代数和。
电路基本分析电路基础期末考试试卷及答案
电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析 电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺 接 串 联 时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反 接 串 联 时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。
电路分析试题
《电路分析》期末考试试题（A)一、 填空：要求有计算过程。
（每空5分,共15分）1、图1所示电路中理想电流源的功率为 —60W 。
（4分)2、图2所示电路中电流I 为 －1.5A .3、图3所示电路中电流U 为 115V 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I 。
（每种方法10分，共计30分.要求有计算过程。
)图4 图5 图6I=6A三、 求图5所示电路中的电压U ab 。
（10分) U ab =60V四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。
(10分) U=8.01V五、求图7中各二端网络的等效电阻。
（15分）图7(a)36Ω；(b）12Ω；(c）－6Ω。
(每题5分，共15分）六、电路如图8所示,开关K闭合前电路已稳定，用三要素法求K闭合后的u c（t)。
（10分)解：uc(0+）=5V （2分)uc（∞）=10V （2分)τ=RC=10s （2分）uc(t）=10—5e—0.1t V （4分)七、（5+5=10分）电路如图9所示.已知:U=8V,Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3—j1Ω。
（1）求输入阻抗Zi； (2）求•I.解：（1)Zi=2Ω;（2) I1=4∠0A1图8 图9《电路分析》期末考试试题(B)一、选择题（单选)：（20分）1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为（ C ）。
A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系,下列各式正确的有(D）.A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为（A ) .A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、 L eq=L1L2—M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( C）A、电阻性质B、电感性质C、电容性质二、填空:（每空2分，共14分)1、图1。
电路分析期末考试第一学期(B卷)
10小题.1．如图所示电路中,i=（）A.2．图示单口网络的等效电阻为( )Ω。
3．图示电路在开关闭合时，电压表的读数为3V。
已知电压表的内阻为4kΩ，开关打开瞬间电压表的读数为（）V。
4．在图示对称三相电路中，三个电流表的读数皆为4A。
当开关S打开后，A1表的读数是（）A。
5．以代表cosωt，那么所对应的相量应为（）。
6．电流相量30-j30mA流过0.2H的电感,已知ω=1000rad/s，则电感两端的电压=（）V.7．如图所示电路，开关S断开后,b点的电位U b=（)V。
8．图示为一含理想运算放大器的电路，输出电压流u0=( ）。
9．A图示电路原处于临界阻尼状态，如再并联一电容C1如图中虚线所示，则会使电路进入（）状态。
10．在图示电路中，为使负载R L获得最大功率，理想变压器的变比应为n=（）。
二、判断题：（2×5分）说法正确的请在题后括号里打“√”，反之打“╳”。
1．基尔霍夫定律只与电路结构有关，而与元件无关。
它是任何集总参数电路都适用的基本定律。
（）2．电压源和电阻串联可以等效转换为电流源与电阻并联；同样,电流源与电阻串联也可以等效转换为电压源与电阻并联.( ）3．在电路中当电容两端有一定电压时，相应地也有一定的电流，因此，某时刻电容的储能与该时刻的电压有关，也可以说是与该时刻的电流有关。
（）4．在正弦稳态电路中，对任一结点，电流的有效值也一定满足基尔霍夫定律。
（）5．一感性负载，串联或并联一定量的电容后都可以使电路的功率因数提高.因此，这两种方法同样重要,可以任意选用.（）三、选择题：（4×5分）1．在如图所示的电路中,受控源所吸收的功率为（）。
A．12W B．3W C．42W D．5W2．图示电路中的电压u为（）。
A．B．C．D．3．在如图所示电路中,列出以电感电压为变量的一阶微分方程为（）。
A．B．C．D．4．如图所示电路，t=0时开关S闭合，则电路的时间常数τ为（)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电路分析》课程考试样卷时量：120分钟 总分：100分一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
(本大题共8小题，每题4分，总计32分) 1、图示电路中a 、b 端的等效电阻R ab 为()A.R R R R R 12323++ B. ()R R R R R R 133123+++ C. ()321321R R R R R R +++ D. R R R R R 23123+++a b2R 3R2、图示电路中N 0为无源线性电阻网络，U S 为直流电压源。
R 消耗的功率为P 1，若电源电压增为2U S ，电阻R 的功率为P 2，则( )A. P P 212=B. P P 214=C. P P 218=D.P P 2112=RU3、图示直流电路中，由叠加定理可得电压U 为( )A. U I R =S 1B. U U R R R =+⋅S 121C. U U I R R R R =++⋅S S 2121D.U U I R R R R =-+⋅S S 1121R I SS4、(本小题4分)图示正弦交流电路中，各电压表读数均为有效值。
已知电压表V 、1V 和2V 的读数分别为10V 、6V 和3V ，则电压表3V读数为( )A.1VB. 5VC. 4VD. 11V5、图示电路的戴维南等效电路的参数是：A.⎩⎨⎧Ω==8V 4O OC R U B.⎩⎨⎧Ω==6V 10O OC R U C.⎩⎨⎧Ω==6V 2O OC R U D.⎩⎨⎧Ω==8V 10O OC R UabV46、图示电路中电感电流()i t L t =25e-A,则()i t 等于() A. 2.55-e t AB. 45-e t AC. 6e -t5AD. 10e -t5A7、图示电路在t <0时处于稳态。
t =0时开关打开。
则t ≥0时i t L ()等于（ ）A. A e201.0t- B.6001e A .-t C. 3001e A .-t D. 6100e A -t8、若图示并联电路中，4=G S ，5=C ωS ，L ω1=8S ，则该电路的阻抗(模)Z等于( )A. 2.0ΩB. 25.0ΩC. 5.0ΩD. 12.0ΩLω1j二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方。
(本大题共8小题，每题4分，总计32分)1、已知某二阶电路的微分方程为 d d d d 2281210u t ut u ++=则该电路的固有频率(特征根)为____________和____________。
2、正弦交流电路如图所示，当ω=1rad/s ，u 、i 间的相位差角为 。
若i =cost A ， P = W 。
3、含耦合电感正弦交流电路如图所示。
初级电压电流的时域关系式u 1(t )= ，对应的相量关系式&U1= ，次级电压u 2= ，&U 2= 。
M4、某非正弦周期性电压u(t),其平均值为零,作用于10Ω电阻时,功率为1W。
若作用于该电阻的电压为u(t)+5 V,则功率应为W。
5、图示电路中，=LRΩ时，可获得最大功率，其值为W。
LR6、电路如图所示,ab以左部分的等效电路参数为A和Ω。
ΩL7、图示电路在t<0时已处于稳态。
t=0时开关闭合，则t≥0时的i tL()=________。
108、要使图示电路中的I=23A, R a应为_________Ω, R b应为_________Ω。
R a R bI()a()b三、非客观题( 本大题8分)试用网孔分析法求图示电路中的电压U。
四、非客观题( 本大题8分)试用节点分析法求图示电路中的电流I1和I2。
11A五、非客观题 ( 本 大 题8分 )图示正弦交流电路中，已知R =ωL =16Ω，C ω1=14Ω，求复阻抗Z 和复导纳Y 。
1j-R六、非客观题( 本 大 题12分 )图示电路在换路前已达稳态。
当t =0时开关接通，求t >0的i t ()。
42u C《电路分析》课程考试样卷参考答案一、 (本大题共8小题，每题4分，总计32分)1、C2、B3、C4、D5、B6、D7、D8、A 二、(本大题共8小题，每题4分，总计32分) 1、-2 -6 2、︒45 0.25W3、()u t L i t M it 1112=+d d d d&&&U L I MI 1112=j +j ωω()u t Mi t L it 2122=--d d d d&&&U MI L I 2122=-j -j ωω4、3.55、4/36、4 127、53105().--e t A 8、7 4.5三、( 本 大 题8分)解：设网孔电流分别为I 1、I 2，顺时针方向12104101481212I I I I -=-+=-⎧⎨⎩ 5解得 I 1035=-. A 27.021=-=I U V 1四、( 本 大 题8分 )11A解： ⎪⎪⎩⎪⎪⎨⎧=++-=-++11)15.01(1101)115.01(2121U U U U 4解得U U 1214==⎧⎨⎩ V V225.011==U I A 31212-=-=U U I A 2五、 (本大题8分 )1j-R解：Z =L j L j C 1jωωω+⨯+-R R =8-j6=︒-∠9.3610Ω5 Y =︒∠=9.361.01Z S3六、( 本 大 题12分 )42u C解： V u u c c 12630001042)0()0(3=⨯⨯=-=+- 2(0)(0)4263mA6C U i ++=+= 2mA i 42)(=∞ 2S CR t 6.06000101006=⨯⨯==- 2得53()(4221e )mA t i t -=+ t >0Chapter 9 正弦稳态电路分析习题精选一、填空题1. 负载的功率因数λ与负载阻抗ϕ∠=Z Z 的关系是 。
2. 负载上电压与电流的相位差与其阻抗角的关系是 。
3. 正弦稳态电路负载L Z 从给定电源),(i i iS jX R Z U +=&获得最大功率的条件是 ，此最大功率等于 。
4. 用电压相量U &与电流相量I &计算复功率的公式是=S , S 的实部等于 功率，虚部等于 功率，模等于 功率。
5. 瞬时功率在一个周期的平均值叫做 功率。
6. 设电感L 上的电压为 V t U u u L ) sin( 2ϕω+=，则电感上的平均功率为P = ，无功功率Q = ，Q 的单位是 。
7. 设电容C 上的电压为 V t U u u L ) sin( 2ϕω+=，则电容上的平均功率P= ，无功功率 Q = ，Q 的单位是 。
8. 某复阻抗Z 上的电压与电流的相量分别为U &与I &，则其复功率=S 。
9. 含RLC 电路的串联谐振角频率为 ；并联谐振角频率 。
10. RLC 串联电路的品质因数Q 与电路参数间的关系 。
11. RLC 并联电路的品质因数Q 与电路参数间的关系 。
12. RLC 串联谐振电路的品质因数Q 越 ，选择性越好。
13. RLC 并联电路的谐振角频率为0ω，当0ωω=时呈阻性，当0ωω<时呈 ，当0ωω>时呈 。
14. 对某RLC 串联电路端口外加电压源供电，改变 ω 使该端口处于谐振状态时， 最大， 最小，功率因数=λ 。
15. 对某 RLC 并联电路端口外加电流源供电，改变 ω 使该端口处于谐振状态时， 最大， 最小，功率因数=λ 。
16. 当某端口处于谐振状态时，该端口的无功功率Q = 。
二 、选择题1. 如图 9-1 所示电路，已知端口电压 tV u 100cos 20=，电流A t i )90100cos(40+=，则该端口的性质是（ ）。
A . 纯电阻性B . 电容性C . 电感性D . 电阻电感性2. 如图 9-2 所示电路，电源电压S U 等于（ ）。
A .C L R S U U U U ++=B .C R L S U U U U -+=C .22)(C L R S U U U U -+= D .22)(C L R S U U U U ++=3. 如图9-3 所示电路中，电流源 S I &与各支路电流的关系是（ ）。
A .C L R S I I I I &&&&++=B .C L R S I I I I &&&&-+=C .C L R S I I I I ++=&D .C L R S I I I I -+=&4. 如图 9-4 所示电路中，I &与U &的关系式是（ ）。
A .L R U I ω+=&& B .L j R U I ω+=&& C . L j R U I ω+=& D .22)(L R U I ω+=&&5. 正弦稳态电路如图9-5 所示，若H L R V t u S 1,2,)302sin(100=Ω=+=，则在正弦稳态时，电流i 与电压S u 的相位关系为（ ）。
A . i 滞后电压090S u B . i 超前电压090S uC . i 滞后电压045S u D . i 超前电压045S u6.如图9-6所示正弦稳态电路中，已知V t u F C R S )452sin(210,5.0,10+==Ω=，电感电压L u 超前电容电压C u 的相位角为（ ）。
A . 045-B . 045C . 090D . 01357. 如图9-7 所示电路，已知该网络 N 的等效导纳 N s rad S j Y ,2,)105(=-=ω可以用一个电阻元件和一个动态元件并联组合来等效，则动态元件的参数为（ ）。
A. F 2B. H 05.0C. F 05.0D. H 58. 如图9-8所示电路中，1Z 和2Z 元件分别为可能是电阻，电感或电容，若I &滞后060 U &，则1Z 和2Z 元件是（ ）。
A. 电阻及电容B. 电感及电容C. 电阻及电感D. 电容及电感9. 如图9-9所示电路s rad F C mH L R 1000,100,22,16===Ω=ωμ, 则电路输入阻抗的模=i Z （ ）。
A. 12ΩB. 16ΩC. 20ΩD. 32Ω10. 如图 9-10所示的正弦稳态电路，已知H L R s rad 1,2,2=Ω==ω，则1i 超前2i 的角度为（ ）。
A. 00B. 045C. 090D.013511.电路如图 9-11 所示，已知 tA i S 2sin 2=，电容C 可调，如果电容C 增大，则电压表的读数（ ）。
