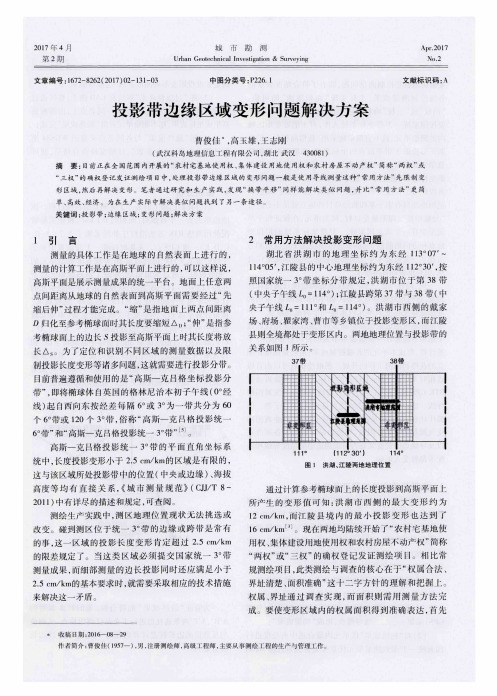

投影带边缘区域变形问题解决方案
｛ 收稿 日期 ： ２ ０ １ ６ 一ｏ ８ —２ ９
作者简介 ： 曹俊他 （ １ ９ ５ ７ 一） ， 男， 注册测绘师 ， 高级工程师 ， 主要从‘ 扛测绘 工程的生产与管理工 作。
１ ３ ２
城
市
勘
测
要解 决 的就是 控 制 测 量 问题 ， 即 有 了符 合 精 度 要 求 的 各 级控 制 测 量 成 果 ， 才有 实现 “ 面积准 确 ” 的 可 能。
大 系女 Ｉ 】 图１ 所爪。
３ ７ 带 ３ ８ 带
制投影 长 度变形 等诸 多 问题 ， 这就需 要 进行 投 影分 带 。 目前普 遍遵 循 和使 用 的 是 “ 高 斯一 克 吕格坐 标投 影 分 带” ， 即将 椭球 体 自英 国 的格 林 尼 治 本初 子 午线 （ Ｏ Ｏ 经 线） 起 自西 向东 按 经 差 每 隔 ６ 。 或３ 。 为一 带 共 分 为 ６ ０ 个６ 。 带或 １ ２ ０个 ３ 。 带， 俗称 “ 高 斯一 克 吕格 投 影 统 一
６ 。 带” 和“ 高斯一 克 吕格 投影 统一 ３ 。 带” 。 高斯一 克 吕格 投 影 统 一 ３ 。 带 的 平 面 直 角 坐 标 系 统 中， 长度 投影 变形 小 于 ２ ． ５ ｃ ｍ ／ ｋ ｍ的 区域 是有 限 的 ，
ｌ
Ｉ
Ｉ
Ｔ ｌ Ｔ
＿ ’
“ 三权” 的确权登记发证测绘 项 目中， 处理投影带边缘 区域 的变形问题 一般 是使用导线测量这种“ 常用方法” 先 限制 变 形 区域 ， 然后再解决 变形 、笔者通过研 究和生 产 实践 ， 发现 “ 换 带平移 ” 同样 能解 决类似 问题 ， 并 比“ 常 用方 法” 更简 单、 高效、 经济 为在 生产实际中解决类似问题找到 了另一条途径 。 关键词 ： 投 影带 ； 边缘 区域 ； 变形 问题 ； 解决方案
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跨带投影_20061008
首先将MAPGIS平台的工作路径设置为“…..\跨带投影演示数据”文件夹下。
下面来讲解跨带投影的操作方法和步骤，共分为两部分：
一、演示数据的生成和说明：
在“投影变换”模块下分别生成3幅1：50万的标准框，并在“输入编辑”模块中将其改成不同的颜色（“FRAM_50_左.W~“表示“FRAM_50_左.WL”和“FRAM_50_左.WT”）：
名称起始经度（DDMMSS）起始纬度（DDMMSS）中央经线（DDMMSS）FRAM_50_左.W~ 1140000 280000 1170000
FRAM_50_中.W~ 1170000 280000 1170000
FRAM_50_右.W~ 1200000 280000 1230000
因为在投影过程中采用的是“高斯—克吕格投影”，且1：50万的标准图框的经线跨度为3°，所以当同时打开这三幅标准图框时，会发现“FRAM_50_左.W~”和“FRAM_50_右.W~”二者重叠在了一起,如图1所示：
图1
如果想实现三个标准框连续排列，则需要经过跨带投影。
二、跨带投影的操作步骤
启动“投影变换”模块，单击“文件”菜单下“打开文件”命令，将“FRAM_50_左.W~”、“FRAM_50_中.W~”、“FRAM_50_右.W~”三个标准框添加进来，如图2所示：
图2
1、单击“投影转换”菜单下“MAPGIS文件投影/选转换线文件”文件命令，系统弹出“选
择文件”对话框，选择“FRAM_50_右.WL”，单击“确定”按钮，如图3所示：
图3
2、设置文件的Ti c点，因为在生成标准图框时MAPGIS自动为其添加4个Ti c点，所以这
里不再作详细的说明；
3、单击“投影转换”菜单下“编辑当前投影参数”命令，系统弹出“输入投影参数”对话
框，如图4所示：
坐标系类型：投影平面直角坐标系
椭球参数：西安80
投影类型：高斯－克吕格投影
比例尺分母：500000
坐标单位：毫米
投影中心点经度（DMS）：1230000
通常情况下，因为是标准框，所以系统会自动的读取其各项参数，所以只需检查各项参数
设置是否有错即可；
图4
4、单击“投影转换”菜单下“设置转换后参数”命令，系统弹出“输入投影参数”对话框，
如图5所示：
坐标系类型：投影平面直角坐标系
椭球参数：西安80
投影类型：高斯－克吕格投影
比例尺分母：500000
坐标单位：毫米
投影中心点经度（DMS）：1170000（注意前后中央经线发生了变化）
图5
5、单击“投影转换”菜单下“进行投影变换”命令，系统弹出“输入转换后位移值”对话
框，单击“开始转换”按钮，系统开始按照设定的参数转换线文件，如图6所示：
图6
以同样的操作步骤和参数设置，将FRAM_50_右.WT文件进行投影转换；
6、单击鼠标右键，选择“复位”命令，系统弹出“选择文件名”对话框，可以看到系统生
成了两个新的文件：“NEWLIN.WL”、“NEWPNT.WT”，依次选中“FRAM_50_左.W~”、“FRAM_50_中.W~”及两个新生成的文件，然后单击“确定”按钮，如图7所示：
图7
最终结果如图8所示：
图8
补充：中央经线的设置方法
跨带投影的过程中涉及到一个很重要的参数就是中央经线，因为“高斯－克吕格投影”采用的是分带的思想，所以在每个投影带都会有一个中央经线，中央经线设置错误，则投影变换的结果就会有问题，尤其是跨带投影的情况下。
那如何查阅一个标准框的中央经线呢？
我们国家规定：高斯－克吕格投影，1：2.5万～1：50万地形图均采用6度分带；1：1万及更大比例尺采用3度分带，所以上述3幅标准图框都采用6度分带。
由标准框的起始经纬度，如“FRAM_50_左.W~”的起始经纬度“1140000”，我们可以查阅出其对应的中央经线。
单击“投影变换”模块“帮助”菜单下“帮助目录”命令，在系统弹出的对话框中，选
择“索引”页，找到“6度分带表”，单击“显示”按钮，如图9所示：
图9
则6度分带表如图10所示：
6度分带表
根据标准框的起始经纬度，可以分别查阅到“FRAM_50_左.W~”的中央经线为：1170000、“FRAM_50_中.W~”的中央经线为：1170000、“FRAM_50_右.W~”的中央经线为：1230000。
