直流电流互感器现场检测方法及应用
电流互感器极性检查现场测试常用方法
电流互感器极性检查现场测试常用方法陈冬蕾;燕宝峰;苟晓桐;赵磊【摘要】电流互感器在电力系统中占有重要地位,而电流互感器在安装以及接线过程中有可能出现极性错误,本文对电流互感器极性的测试方法进行了讨论,具有一定的实用参考价值.电流互感器是电力系统中常用的电力设备,通常用电流互感器将大电流变换成小电流,并利用互感器的变比关系配备适当的表计来进行测量,广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面.电流互感器绕组极性错误,需及时进行更改,否则会造成计量错误、保护装置拒动或误动等隐患.【期刊名称】《内蒙古石油化工》【年(卷),期】2015(000)008【总页数】3页(P66-68)【关键词】电流互感器;极性;变比【作者】陈冬蕾;燕宝峰;苟晓桐;赵磊【作者单位】天津大学电气与自动化工程学院,天津300072;天津大学电气与自动化工程学院,天津300072;中国能源建设集团有限公司新疆电力设计院,新疆乌鲁木齐830001;天津大学电气与自动化工程学院,天津300072【正文语种】中文【中图分类】TM450.7电流互感器是电力系统中常用的电力设备，通常用电流互感器将大电流变换成小电流，并利用互感器的变比关系配备适当的表计来进行测量，广泛应用于电力系统的继电保护、电能计量、远方测控、系统故障录波等方面。
电流互感器绕组极性错误，需及时进行更改，否则会造成计量错误、保护装置拒动或误动等隐患。
1 电流互感器极性检查现场测试常用方法新投运及运行中的电流互感器由于本身极性及二次绕组配线不正确，造成保护装置误动和拒动，由此而引发的事故时有发生。
因此在电力设备交接试验和预防性试验规程中对电流互感器极性检查有明确要求：GB 50150-2006《电气装置安装工程电气设备交接试验标准》［1］中9.0.8条款规定：“检查互感器的接线组别和极性，必须符合设计要求，并应与铭牌和标志相符”。
DL／T 596-1996《电力设备预防性试验规程》［2］中第七章相关条款规定：“电流互感器在大修后及必要时需进行极性检查，要求与铭牌标志相符”。
电流互感器现场检定
开关 按键
电流 负荷箱
电压 负荷箱
电脑
互感器 校验仪
互感器校验台
调压器
标准电压、电流互感器
电源开关 按键
测量接线端子 显示屏 电源输入端
通信口 微型打印机
互感器校验仪
电流、电压负荷箱
—
电流互感器
除外
3、工频耐压试验
1）一次对二次及对地加试验电压按出厂试验的85%进行，从接近于零的电压平稳上升； 2）试验二次对地间加压2kV停留1min； 3）然后平稳下降到接近零电压试验时无异音、无异味、无击穿和表面放电，绝缘保持良好。
4、绕组极性检查：
使用电流互感器校验仪检查绕组的极性。按比较法线路接线，升起电流至额定值的5%以下测试，用 校验仪的极性指示功能或误差测试功能，确定互感器的极性。
分类：测量用： 一般用途 0.1、0.2、0.5、1、3、5
特殊用途 0.1S、0.2S
保护用： P级（5P20、10P20）
TP级（TPX、TPY、TPZ）
误差限值（条件：额定频率、额定功率因数、额定负荷25%~100%之间）
11
12
互感器检验装置
• 互感器检验装置包括标准互感器、互感器校验仪、二次电压（电 流）负荷箱、供电电压互感器（升压器、升流器）、电压（电流） 调节设备，以及互感器的一次、二次接线等。
7
7
电流互感器的误差是由铁心所消耗的励磁磁动势 引起的。也就是说一次电流I1消耗一小部分励磁电流I0使 铁心有磁性，在二次产生感应电势，这样才有了二次电 流I2。
电流互感器误差（用复数误差表示）：
电流互感器现场局放检测抗干扰技术应用
关键词 电流 互 感 器 局放 检 测 干 扰
０ 引 言
局 放 检测 的 基 本 原 理 是 在 一 定 电压 下 测 定 试 品绝
对 Ａ相 ｌ０ Ｖ 电流 互感 器 施 加 工 频 交 流 电压 进 行 １ｋ
测试 ，得到如 图 ２ 所示的放 电响应波形及频谱图。 缘结构 中局 部 放 电所产 生 的高 频 电流 脉 冲。在 检测 时 ，应 区分并剔 除 由外界干扰 引起 的高频脉 冲信 号 ， 否则假信号将 导致检测灵敏度下 降、最 小可测水平增 加 ，甚至造成误 判断。试 验人员应提高识别 干扰波形
椭 圆基线作定 向不 等速移动。基于上述分析 ，可以判 断 ，高电位的金属尖端 电晕放 电通过杂散 电容耦 合进 测量 回路 ，叠加到实 际放 电响应波形 ，影响 了视 在局
放 量 的测 试 。
压 ，背景噪声就高达 ５ ０Ｃ。低压 电 网高次谐 波、开 ８ｐ 关类器件动作产 生的脉冲信号 以及供 电线路存在 的大 量随机噪声都构成了试验电源的高频干扰 。
加 装 隔离 变 压 器 、低 通 滤 波 装 置 后 ，背 景 噪 声 下
在电流互感器 高压端加装均压 罩 ，在高压 引线外 部加装金属蛇皮 管后 ，再 次做升压试验 ，电晕 放 电基
本 消 除 ， 已不影 响 局部 放 电 的检 测 。
降到 １ｐ ，达到了试验条件。 ０Ｃ
试 验在 不 大 于 １３测 量 电 压 下 接 通 电 源 ，预 加 到 ／
压 ，以杂散电容 取代耦合 电容器 将测量 阻抗 与一次 绕组 末 屏 串联 。预 加 电压 【 １４ ６ ｋ ， 为 １． ６ Ｖ，测 试 电压
Ｌ 为 ８ ｋ Ｏ Ｖ。 未 接 隔离 变 压 器 ，启 动 试 验 电源 开 关 时 ，还 未 升
电流互感器原理及测试方法
电容型CT主绝缘、末屏对地 tg及电容量测量 返回
使用仪器 升压装置、电容/介损电桥（或自动测量仪）及标准电容器（有的自动介 损测量仪内置10kV标准电容器和升压装置）； 现场用测量仪应选择具有较好抗干扰能力的型号，并采用倒相、移相等 抗干扰措施。 测量方法 测量电容型CT的主绝缘时，二次绕组、外壳等应接地，末屏（或专用测 量端子）接测量仪信号端子，采用正接线测量，测量电压10kV；无专用 测量端子，无法进行正接线测量则用反接线。 当末屏对地绝阻低于1000M时应测量末屏对地的tg，测量电压2kV。 注意事项 试验时应记录环境温度、湿度。拆末屏接地线时要注意不要转动末屏结 构；测量完成后恢复末屏接地及二次绕组各端子的正确连接状态，避免 运行中CT二次绕组及末屏开路。
SF6绝缘CT的现场交接试验必做项目返回
按照《预防110kV－500kV互感器事故反措》规定的现场试验 项目及程序：
1、老炼 安装，检漏合格后充气至额定压力，静置1h后测微水和 老炼。 老炼程序：1.1 Un（10min） 0 1.0 Un（5min） 1.73 Un（3min） 0 【 Un指额定相对地电压】
电流互感器绝缘试验推荐程序
安全措施
为保证人身和设备安全，应严格遵守安全规程 DL408-91《电业安全工作规程(发电厂和变电 所电气部分)》中有关规定； 在进行绝缘电阻测量后应对试品放电； 在进行主绝缘及电容型套管末屏对地的tg及 电容量测量时应注意高压测试线对地绝缘问题； 进行交流耐压试验和局部放电测试等高电压试 验时，要求必须在试验设备及被试品周围设围 栏并有专人监护，负责升压的人要随时注意周 围的情况，一旦发现异常应立刻断开电源停止 试验，查明原因并排除后方可继续试验。
二次绕组的直流电阻测量
一种直流互感器现场校验方法
可 见 ， 设 计 方 案 在 不 同 设 定 电流 和 本 不 同负 载 的 情 况 下 ， 电流 稳 定 度大 于 １ ， ‰
直流电流互感器进行全 电流校准的报道很少。
直 流 互 感 器 试 验 设 备 主要 包 括 试验 电 源 、 准标 准 器 、 据 采 集 系统 ｌ。 校 数 ２ 】
摘 要 ： 系统 中使用的互感器设备进行安 装前的 型式试验 和周期检 定或校 准是保证直流输 电 系统安全运行 的重要 工作 内容 。 对 本文从 实 用化 的角度 出发 ， 计 了直流 电流互感器校验 用低压大 电流直 流 电源， 设 通过对 系统的仿真 ， 达到 了精度要 求。 关键词 ： 直流源 现场校验 测量 自动化 中 图分 类号 ： Ｍ ２ Ｔ ５ ４ 文献标 识码 ： Ａ 文章 编号 ： ６ ４ ０ （ ０ ０ １ （ ） ０ ９ － １ １ ７ － ９ ｘ ２ １ ） ２ｂ 一 ０ ０ ０ ８
Ｑ： 塑
Ｓｃ ｅ ｉ ｎｃｅ ａｎ Ｔｅｃｈ ｄ ｎｏｌ ｏｇｙ ｎｎｏ ｉ ｖａｔｏｎ ｉ Ｈｅｒ ｄ ａｌ
种 直 流 互 感器 现 场校 验 方法
一
工程技术
（． １ 国网电力科学研究 院 武汉
孟 涛’ 智 元庆 曹兵。 ４０ ７ ３ ０ ４；２． 铁岭 供 电公 司 辽宁铁岭 １ ０ ０； ３ 锦州供 电公司 辽宁锦州 １ １ ０ ） １ ０ ２ ． ０ ２０
在 试 验 电源方 面 ， 直流 电流 互 感 器额 定 流 ＤＣ／ＤＣ变 换 器 的 研 究 。 于 低 压 大 电 对 较法， 由于传 统直 流 电源 不利于 现 场校 验 工 几 点 。 作的开 展 ， 要研 制体 积小 、 需 质量 轻 、 出 电 输 流 稳定 度高 的现 场 模块 化 直流 电源 。
用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验
用直流法检测并判断电流互感器电压互感器的极性及进行绝缘试验一、用直流法检测并判断电流互感器、电压互感器的极性及进行绝缘试验：1、用万用表测量互感器极性的步骤：首先询问考官互感器是否退出运行⑴、准备材料：绝缘手套、放电棒、毛巾、三根测试线，一块万用表，一块2500V兆欧表、螺丝刀一把、短接线、电池、沙纸。
⑵、检查绝缘手套是否完好，如坏，征询监考老师，如监考教师说怎么办，回答说换新的。
⑶、检查接地线，两端都要检查，如一端掉，戴绝缘手套接好。
⑷、对电流互感器进行放电，先放一次侧，后放二次侧，各个接线端纽都要进行放电，放电后，手套放在放电棒上以备下次再用。
⑸、用沙纸对电流互感器一次、二次接线端纽进行除锈，用毛巾对电流互感器一次、二次接线端纽和外壳进行清扫。
⑹、检查万用表，用螺丝刀对万用表进行静态调0。
⑺、把红色测试线接在万用表+端纽上，黑色测试线接到＊端纽上，两线搭接，表计打到Ω档和100Ω档位上进行动态调0。
⑻、用仪表对电流互感器一次、二次接线端纽进行导通。
⑼、把万用表红色测试线另一端接二线的S1接线桩上，黑色测试线的另一端接到S2接线桩上。
⑽、把电池的红色线接到电流互感器一次P1接线桩上，黑色线接到P2接线桩上。
按红色电池按纽三次，看表指针偏转方向，正偏为减极性。
把测试结果写在答题纸上。
⑾、戴绝缘手套双手握放电棒未端进行放电，一次、二次各接线桩都要进行放电。
拆除接线。
处，用完后打到空档装好。
⑶、测量前必须挂接地，进行放电处理。
⑷、测量完取下接线时戴上绝缘手套。
⑸、测三次极性。
2、测量互感器的绝缘电阻：⑴、在测量极性后已经对电流互感谢器进行放电，先对2500V兆欧表外观进行检查，红色测试线接仪表L端纽上，黑色测试线接在仪表E端纽上，摇动兆欧表先进行开路检查，指针是否指向∞，后慢摇请监考老师帮忙进行短路检查，看指针是否回零。
然后用熔丝将一次侧和二次侧分别短接起来。
⑵、把兆欧表黑色测试线的一端接在电流互感器的二次接线桩上，摇动仪表请监考老师戴好绝缘手套帮忙在把红色的测试线另一端接在一次接线桩上测试1分钟读出指针所指的数值，把红色测试线拿开，停止摇动仪表。

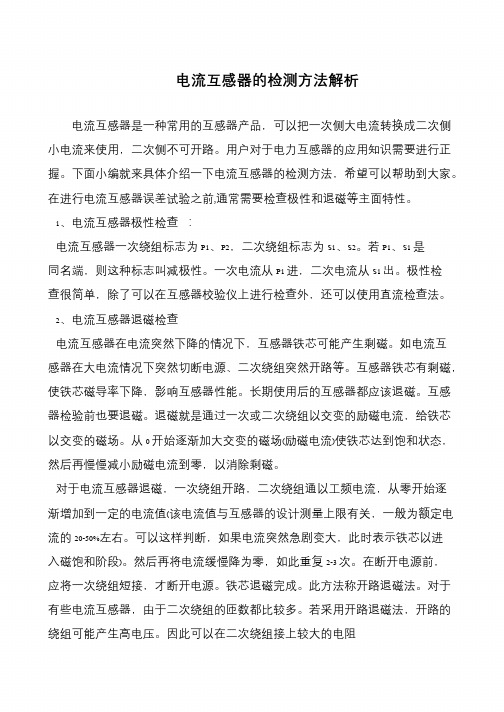

电流互感器的检测方法解析
电流互感器的检测方法解析电流互感器是一种常用的互感器产品，可以把一次侧大电流转换成二次侧小电流来使用，二次侧不可开路。
用户对于电力互感器的应用知识需要进行正握。
下面小编就来具体介绍一下电流互感器的检测方法，希望可以帮助到大家。
在进行电流互感器误差试验之前,通常需要检查极性和退磁等主面特性。
1、电流互感器极性检查：电流互感器一次绕组标志为P1、P2，二次绕组标志为S1、S2。
若P1、S1 是同名端，则这种标志叫减极性。
一次电流从P1 进，二次电流从S1 出。
极性检查很简单，除了可以在互感器校验仪上进行检查外，还可以使用直流检查法。
2、电流互感器退磁检查电流互感器在电流突然下降的情况下，互感器铁芯可能产生剩磁。
如电流互感器在大电流情况下突然切断电源、二次绕组突然开路等。
互感器铁芯有剩磁，使铁芯磁导率下降，影响互感器性能。
长期使用后的互感器都应该退磁。
互感器检验前也要退磁。
退磁就是通过一次或二次绕组以交变的励磁电流，给铁芯以交变的磁场。
从0 开始逐渐加大交变的磁场(励磁电流)使铁芯达到饱和状态，然后再慢慢减小励磁电流到零，以消除剩磁。
对于电流互感器退磁，一次绕组开路，二次绕组通以工频电流，从零开始逐渐增加到一定的电流值(该电流值与互感器的设计测量上限有关，一般为额定电流的20-50%左右。
可以这样判断，如果电流突然急剧变大，此时表示铁芯以进入磁饱和阶段)。
然后再将电流缓慢降为零，如此重复2-3 次。
在断开电源前，应将一次绕组短接，才断开电源。
铁芯退磁完成。
此方法称开路退磁法。
对于有些电流互感器，由于二次绕组的匝数都比较多。
若采用开路退磁法，开路的绕组可能产生高电压。
因此可以在二次绕组接上较大的电阻。
互感器的现场试验检验方法与注意事项
[导读] 摘要：互感器分电压互感器和电流互感器，它们是电网和电厂监测电压和电流的最重要的电气设备，做好互感器的检测实验，对提 升电网安全稳定运行水平至关重要。
中国能源建设集团北京电力建设有限公司 北京 100024 摘要：互感器分电压互感器和电流互感器，它们是电网和电厂监测电压和电流的最重要的电气设备，做好互感器的检测实验，对提升 电网安全稳定运行水平至关重要。本文简介了各类型互感器的主要调检项目和工序，结合具体的安装调试实践，总结了对互感器调检的几 个要点。 关键词：电压互感器；电流互感器 引言 随着智能电网的进程逐步深入，我国投入大量资金用于智能电网的建设，互感器就是电网的神经末梢，是保证电网安全运行的最重要 的设备。它们能否可靠运行，对确保电网安全、稳定、高效运行具有重要意义。 1.电流互感器调试内容 1.1绝缘电阻试验 设备：变档绝缘摇表 测量时应把E端接地，打开兆欧表电源，L端接被试品，读取电阻值，读数结束后先拿开兆欧表的L端，再断兆欧表电源，防止反电势 击穿兆欧表，再对被试设备充分放电。 注意事项： （1）测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000MΩ，测量一次绕组间的绝缘 电阻，绝缘电阻值不宜低于1000MΩ，但由于结构原因而无法测量时可不进行。 （2）对于没有穿芯（套管）电流互感器，只须测量其单只二次绕组对绝缘外护套及二次绕组间的绝缘电阻即可。 （3）必须等到指针稳定后才可读数，一般来说，读取时间为一分钟。 1.2直流电阻试验 设备：回路电阻测试仪 直阻测试仪 （1）测量其主导电回路的直流电阻采用测试电流为100A的回路电阻测试仪，将测试线按要求分别接入互感器导电回路的一次侧，按下 测试按钮，仪器将自动通流并计算电阻。 （2）测量其二次绕组回路的直流电阻采用直阻测试仪，将测试线按要求接入二次回路，按下测试按钮，仪器将自动通流并计算电阻。 注意事项： （1）一、二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差分别不宜大于10%、15%，同型号、同规格、同批次电 流互感器一、二次绕组的直流电阻和平均值的差异不宜大于10%。当有怀疑时应提高施加的测量电流，测量电流一般不宜超过额定电流的 50%。 （2）电流线接入点在电压线接入点之后，这样可以减少线阻的影响，测量精确度更高。 1.3接线组别、极性检查和变比测量试验 设备：互感器测试仪 试验均采用互感器测试仪，将测试线按要求正确接入电流互感器的一次侧和二次侧，按下测试按钮，仪器将自动检测互感器接线组别 与极性及变比值。 注意事项： （1）检查互感器的接线组别和极性，必须符合设计要求，并应与铭牌和标志相符，检查互感器变比，应与制造厂铭牌值相符。对多抽 头的互感器，可只检查使用分接头的变比。 （2）当被试电流互感器的二次绕组为多绕组时，一定要将其它非被测的每只绕组首尾短接并接地，以防止产生感应过电压，烧坏线 圈。 1.4励磁特性曲线试验 设备：互感器测试仪 根据现场电流互感器以及工程的实际要求取多个电流标准点，以电流标准点为基准读取电压，然后比较出厂励磁试验的数值，合格的 线圈应电压差别不大。 注意事项： （1）若发生测量结果与出厂试验报告有较大出入，应核对使用的仪表种类是否正确。 （2）励磁只对保护级二次绕组有要求，对计量、测量级二次绕组不做要求。 1.5交流耐压试验 设备：高压试验变压器 调压器的输出端接至升压器的输入端，升压器的高压输出端接至互感器的一次侧上，调压器和升压器须可靠接地。 注意事项： （1）本项试验主要针对额定电压为35kV及以下的电流互感器。 （2）耐压试验时，升、降压速度要均匀，升降过程中应监视有关仪表，加压过程中还要密切监视高压回路，监听被试品有无异响，电 压升至试验电压时开始计时一分钟，具体的耐压数值为厂家的出厂耐压值的80%或根据厂家要求进行耐压试验。 （3）在进行主导电回路耐压时，所有二次绕组应该短接接地，互感器带有末屏装置的末屏应接地。 2.电压互感器调试内容
