PKPM操作流程自己总结
PKPM使用说明
PKPM使用说明PKPM（Pushover Kinematical Pre-and Post-Processor）是一种结构工程软件，主要用于计算结构的静力分析、动力分析和非线性分析等。
PKPM软件具有用户友好的界面和丰富的功能，可以满足不同类型结构的分析需求。
本文将详细介绍PKPM软件的使用方法，包括软件的安装、模型的创建、荷载施加、分析运行、结果检查等。
一、软件安装在使用PKPM软件之前，首先需要将其安装在计算机上。
安装步骤如下：1.打开PKPM软件的安装程序，点击“下一步”继续安装。
2.阅读软件许可协议并接受协议条款。
3.选择软件的安装路径，可以使用默认路径或自定义路径。
4.点击“安装”按钮开始安装软件。
5.安装完成后，点击“完成”按钮退出安装程序。
二、模型创建PKPM软件提供了多种工具和方法来创建结构模型，包括手工创建、导入CAD文件、使用模板等。
以下是一种常用的模型创建方法：1.打开PKPM软件，点击“文件”-“新建模型”创建一个新的模型文件。
2.在模型绘制界面，选择合适的绘图工具，绘制结构的各个构件，如梁、柱、板等。
4.添加构件后，可以使用不同的材料属性和截面属性对构件进行定义。
5.在模型绘制完毕后，保存模型文件。
三、荷载施加在进行结构分析之前，需要对模型施加适当的荷载。
PKPM软件提供了多种荷载类型，包括静力荷载、动力荷载和温度荷载等。
以下是一种常用的荷载施加方法：1.打开模型文件，在荷载界面选择“添加荷载”选项。
2.在弹出的对话框中，选择合适的荷载类型，并填写相应的荷载参数，如大小、位置等。
3.依次添加需要的荷载，并进行适当的调整。
4.在添加完所有荷载后，保存荷载设定。
四、分析运行经过模型创建和荷载施加后，可以进行结构分析。
PKPM软件提供了多种分析方法，包括静力分析、动力分析和非线性分析等。
以下是一种常用的分析运行方法：1.在菜单栏选择“分析”-“静力分析”选项。
2.在静力分析参数对话框中，选择适当的分析方法和求解器。

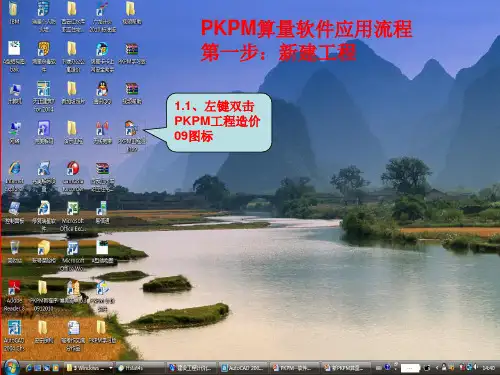

PKPM算量软件基本操作流程
3.5、左键单 击选择确定 按钮，将轴 网在绘图区 域内任意位 置左键单击， 插入轴网。
3.6、左键 单击些图标， 显示轴号。
流程第三步：新建轴网
选择本层布置的：墙、柱、 梁、门窗、过梁、圈梁、 进行定义
流程第四步：定义构件
左键单击 新建按钮
流程第四步：定义构件
流程第四步：定义构件
流程第四步：定义构件
流程第八步：查看报表
8.1、查看定额 子目明细表。在 这里可以复核校 对工程量来源， 更加方便工程结 算时对帐。
8.2、左键单击选择导致 报表软件按钮，将算量软 件结构导出至计价三合一 软件进行组价，方便快捷， 能够在很短的时间内将工 程预算结果做出来。
流程第八步：查看报表
流程第七步：校对数据
7.5、左键单击右 侧图框中在图上显 示工程量按钮，所 要查看的构件工程 量都会自动在图上 显示结果。
7.4、左键选择查 看各种构件工程， 你可以查看任意范 围内的工程量。
流程第七步：校对数据
流程第七步：校对数据
7.6、在光标选择状态 下，用左键单击选择 此段梁，其工程量如 下图所示：每个数据 后面都有一个中文标 注，每个预算人员都 能看得懂的表达式。
3.1、左键单 击轴线输入， 再用左键单 击正交轴网， 进入左侧对 话框，按施 工图纸尺寸， 输入上下开 间及左右进 深数据
3.2、左键单 击，选择下 开间或左进 深数据录入 区。
流程第三步：新建轴网
3.3、左键双 击此处常用 数据，所选 择的数据会 自动添加到 你上一步选 择的区域内。
3.4、左键单 击输轴号处打 勾，选择开间 及进深起始轴 号，软件自动 添加轴号。
流程第二步：新建楼 层
2.4、先选择标 准层，再选择 复制层数，最 后左键单击添 加，这样就建 好了自然楼层。 2.5、在添加自然层时， 一定要先在此处确定第 一标准层地面标高，再 添加自然层。有地下室 的以最底层地下室室内 地面标高为准，无地下 室 时以地面一层室内地 面标高为准。
PKPM操作步骤
PKPM操作步骤PKPM（结构分析程序）是一款用于进行结构力学分析的计算软件，广泛应用于建筑、桥梁、塔楼等工程结构的设计与计算中。
它可以根据用户输入的结构参数和荷载条件进行静力学和动力学分析，得出结构的受力状态和变形情况。
下面是PKPM的基本操作步骤：1.打开PKPM软件。
双击桌面上的PKPM图标或通过开始菜单找到PKPM程序并运行。
2.创建新项目。
在软件界面的菜单栏上选择“文件”-“新建”，弹出新建项目对话框。
在对话框中填写项目名称、单位制和其他相关参数，然后点击“确定”按钮。
3.添加节点。
在PKPM软件的工作界面中，选择添加节点工具，即鼠标指针样式变为十字符号，然后点击鼠标左键添加节点。
根据结构的具体形状依次添加节点，每个节点都会自动编号。
4.添加单元。
在PKPM软件中，单元是连接节点的杆件或板单元，可以使用不同类型的单元来模拟不同材料和截面形状的构件。
选择添加单元工具，即鼠标指针变为箭头形状，在节点上点击鼠标左键，然后拖动到另一个节点上并释放鼠标左键，即可添加一个单元。
6.设置边界条件。
在结构分析中，需要设置边界条件以限制结构的自由度。
选择边界条件工具，在界面上选中相应的节点，然后指定边界条件，例如约束位移或约束力与力矩。
7.添加荷载。
在PKPM软件中，可以添加多种类型的荷载来模拟实际工程中的荷载情况。
选择添加荷载工具，在界面上选中相应的节点或单元，然后选择荷载类型，输入荷载参数，例如大小、方向和作用位置等。
8.进行分析。
在设置好节点、单元、边界条件和荷载后，即可进行结构的分析计算。
选择分析工具，在软件界面中选择静力学或动力学分析类型，然后点击“分析”按钮开始计算。
9.查看分析结果。
分析完成后，可以查看结构的受力状态和变形情况。
选择查看结果工具，在软件界面中选择相应的结果显示方式，例如位移、应力和应变等，并选择显示范围和显示格式。
10.保存项目。
在分析完成并查看结果后，可以选择保存项目，以便将来使用或修改。
PKPM操作流程自己总结
PKPM操作流程自己总结PKPM（Physical Knowledge Practice Method）是一种在土木工程领域广泛应用的结构设计和计算软件。
其操作流程可总结为以下几个步骤：1.创建模型：首先，需要在PKPM软件中创建一个结构模型。
可以根据实际情况选择创建空间框架、平面框架或平板等模型。
在创建模型时，需要定义模型的几何形状、材料性质和荷载条件等。
2.添加结构元素：在模型中，需要添加各种结构元素，如柱子、梁等。
通过选择适当的元素类型和尺寸，可以反映出实际结构的几何形状和材料特性。
3.定义材料性质：在PKPM中，需要为每种结构元素定义材料性质。
可以选择材料的类型（如混凝土、钢材等），并输入相应的材料参数（如弹性模量、抗拉强度等）。
4.设定荷载条件：在模型中，需要设定结构所承受的荷载条件。
可以选择静荷载、动荷载或温度荷载等，并指定相应的荷载值和作用位置。
5.进行分析计算：一旦模型创建完毕并定义好材料性质和荷载条件，就可以对模型进行分析计算。
在PKPM中，可以选择静力分析、动力分析或非线性分析等不同的分析方法来获得结构的力学性能。
6.查看和分析结果：在计算完成后，可以查看和分析计算结果。
PKPM提供了丰富的结果显示功能，如位移云图、应力云图和反力云图等。
可以通过这些结果来评估结构的性能和安全性等。
7.优化设计：根据对计算结果的分析，可以进行结构的优化设计。
通过调整材料性质、几何形状或荷载条件等参数，可以改善结构的性能和安全性。
8.输出报告：最后，在PKPM中可以输出结构设计和计算的报告。
报告中包括模型的几何形状、材料性质、荷载条件和计算结果等。
可以用于技术交流、审查或归档等。
综上所述，PKPM操作流程包括创建模型、添加结构元素、定义材料性质、设定荷载条件、进行分析计算、查看和分析结果、优化设计以及输出报告等。
通过按照这些步骤进行操作，可以实现结构设计和计算的全过程管理和控制。
PKPM的应用使得土木工程师能够更加高效和准确地完成结构设计和计算工作，提高了工作效率和质量。
PKPM计算流程最全
PKPM计算流程最全PKPM（平面空间钢结构分析与设计软件）是一种广泛应用于钢结构工程设计中的计算软件。
它包括了建模、荷载输入、分析计算、结果输出等多个步骤。
下面是PKPM计算流程的详细介绍。
1.建模：首先，需要根据实际情况使用PKPM软件进行建模。
建模主要包括定义结构的几何特征和材料特性。
几何特征包括结构的尺寸、形态和连接方式等；材料特性主要包括钢材的强度、弹性模量和重量等。
通过上述信息的输入，PKPM可以自动生成结构的三维模型。
2.荷载输入：在完成建模后，需要考虑实际使用条件下所受的荷载。
荷载包括静态荷载和动态荷载。
静态荷载包括自重、直接作用荷载和附加作用荷载等；动态荷载包括风荷载、地震荷载和温度荷载等。
根据实际情况，使用PKPM软件进行荷载输入，并定义荷载的作用位置和方向。
3.分析计算：在完成荷载输入后，需要进行结构的力学分析计算。
PKPM软件会根据建模和荷载输入的信息，利用结构力学的理论进行计算。
主要的分析计算包括线性静力分析、弯矩-剪力分析和构造稳定性分析等。
这些计算可以得到结构的内力和变形等数据。
4.结果输出：在完成分析计算后，需要将结果输出。
PKPM软件可以将分析计算得到的数据以图表和报告的形式进行展示。
结果输出包括结构受力状态、应力分布、位移变形、结构的安全评估和合理性检验等。
根据输出结果，可以对设计方案进行优化和改进，并进行相应的结构调整。
总结起来，PKPM计算流程主要包括建模、荷载输入、分析计算和结果输出等步骤。
通过PKPM软件进行这些步骤可以有效地进行结构的分析和设计工作，提高工作效率和设计质量。
PKPM操作步骤带图
轴线输入——正交轴网，钩输轴号——轴线命名——TAB,ESC——柱布置400*400，主梁布置，竖向256*600，250*400，横向200*400——偏心对齐（梁与柱齐TAB轴线），最下面主梁布置（200*400，100，0，0）（截面显示-主梁显示-数据开关）——本层信息楼板生成——全房间洞——主梁布置200*400（100，-1800，-1800）荷载输入——恒活设置改为4.0，2.0，钩考虑活荷载折减，25平方米，0.9——恒载均布9，12.4，集中力13/2*3.2=21,(21,5.5 21,2.2)——均布10放在-1800处（是否拾取构件-1800处Y，0处N）活载均布5，-1800处，集中力6/2*3.2=9.6,(9.6,5.5 9.6,2.2)恒载13*B/2 位置是2.2和5.5 活载6*B/2 2.2 5.5复制第一层，第二层 5.5的恒活荷载全部删除——第三层本层信息（板厚改为120）恒活设置变为5.0 0.5，楼板生成——删除板洞——恒载活载全删除（窗交，拾取Y）——构件删除（-1800梁）光标法楼层组装——钩自动计算底标高，面活荷载折减，-0.5，——第一层4100（0.5+3.6），添加2次3600，第二标准层层3600，第三标准层3200，楼层组装，整楼模型荷载输入——设计参数-0.5 风荷载0.4 类别C，容重26，HRB400，15，0.8，存盘退出1.SAT8第一个钩对所有楼层强制，模拟施工荷载3（地震信息规则7，0.15 二，三，三活载信息折减调整信息中梁刚度放大系数2）特殊柱——角柱4个角每层都要特殊梁一端铰接——做第7步2.结构内力，配筋计算，总纲分析法依次运行SAT 1 1、2、74.分析结果图形和文本显示 1，2，3做成WORD，一张完成RATEX,RATEY>1 位移数值大于550做成WORD,建筑结构的总信息、地震信息及位移信息一张完成PMCAD——2.平面荷载显示校核——关闭倒算，打开楼面，C标高的楼面荷载，另存为几，第几层就是几——楼面荷载图CHKPM1完成3.画结构平面图，计算参数修改——8，6，200 固定，固定，三级，钩是否，钢筋级保留6，8，10添加6，140 ——连板及挠度类别固定，固定，钩板跨，0.85——绘图参数修改——梁边，文字标注，不编号，文字标注，取最大值，是，拉通距离500，钢筋标注采用简化标注——楼板钢筋，房间归并，自动归并，楼板钢筋，逐渐布筋——标注图层图框——板底同长，支座通长，（文字点去修改）8@200改成6@140，轴线标注，图名，图框，保存（板配筋图完成PM1）墙梁柱施工图——梁平法施工图，配筋主筋选筋14，16，20，25，下筋16，上筋14，箍筋6，8，10——连梁定义，支座修改——裂缝图<0.4，否则修改，查改钢筋，表式钢筋，腰筋G改为N，要求是细而密，钢筋标注，移动标注——标注轴线，图层，图框，保存——立剖面图，选定，右击，保存，OK，退出，（梁配筋图PL1,立剖面KL1）墙梁柱施工图——柱平法施工图——参数修改(归并系数0.2，纵筋库20，16，25，22，18)——确认，归并——设置，构件显示（柱，轴线，网格线），自动标注，图名，图框，保存（柱配筋图完成—柱施工图）PMCAD——形成PK文件——1.框架生成——KJ—2，ENTER,输入轴线2，退出，结束，退出PK——1.交换——打开已有数据——下拉菜单，PK—2，参数输入修改一下7，0.15——计算，OK，退出框架绘图——绘图参数——勾去掉钢筋表，钢筋信息（机械连接）——施工图，画施工图，名称KJ—2，OK（指定轴线框架配筋图完成KJ—2）合并时把荷载图缩小为0.01柱施工图的楼梯口2处标a,本图说明:<1>标注中有下表a,箍筋将全长加密，且满足体积配箍率要求。
PKPM实训总结
PKPM实训总结
在本次PKPM实训中，我深入了解了如何运用PKPM软件来进行结构模型的建立、负荷计算以及验算等工作。
通过实际操作，我获得了很多宝贵的经验和技巧，具体总结如下：
一、结构模型的建立
1、了解结构体系的基本原理，选择合适的节点布局模式。
2、根据设计图纸，依次进行结构杆件的建立，并分别标注杆件的编号和属性。
3、设置节点的约束条件，确保结构稳定不易发生不稳定现象。
二、负荷计算
1、根据设计要求，选择合适的负荷计算方法。
2、依据设计图纸，确定各个节点的活载荷载、静载荷载、预应力荷载等，将荷载施加在相应的杆件上。
3、根据先前建立的结构模型计算出结构的荷载反应，检查是否符合设计要求。
三、验算
1、对于不同的结构体系，选择相应的验算方法，如弹性分析、弹塑性分析、过程分析等。
2、根据设计要求，选取合适的验算标准，如极限承载能力、位移限制、结构稳定等。
通过本次PKPM实训，我不仅学到了操作过程和技巧，更重要的是了解了PKPM在结构设计领域中的广泛应用和重要性，对于今后的学习和工作将有很大帮助。
同时，本次实训也让我认识到了自己的不足之处，对于类似的工程软件，我今后需要继续进行深入学习和实践，提升自己的技能水平。
PKPM算量软件基本操作流程
PKPM算量软件基本操作流程PKPM（Performance of the Kowloon Peninsula)是一款功能强大的结构分析软件，广泛应用于国内外工程结构设计中。
它是用来进行结构力学分析和设计的计算机软件，常用于建筑工程和桥梁工程的计算和分析。
使用PKPM，可以快速准确地进行结构分析，提供合理的结构设计方案。
以下是PKPM基本操作流程的详细介绍。
第一步：建立模型在PKPM中，首先需要建立结构模型。
可以通过绘制线条或导入已有的CAD图形来建立模型。
绘制线条是最常用的方法，可以选择不同类型的线条来构建结构的形状。
建立模型时应准确输入各个构件的尺寸和连接方式，以便进行后续的分析和设计。
第二步：施加约束和荷载在模型建立好后，需要为模型施加适当的约束和荷载。
约束是指模型的固定部分，用于限制模型可能发生的自由运动。
荷载是指模型所受到的外部力、力矩和重力等作用。
在PKPM中，可以选择不同类型的约束和荷载，如支座约束、弹性支持、集中力、分布力等。
第三步：进行分析完成约束和荷载的设定后，可以进行结构分析。
分析是模型最重要的部分，它可以提供模型在施加荷载下的应力、应变、变形等结果。
在PKPM中，可以选择静力分析、动力分析、非线性分析等不同类型的分析。
在进行分析之前，需要设置分析类型和选项，如采用有限元方法进行分析、选择相应的求解方法等。
第四步：查看结果分析完成后，可以查看各个节点和构件的应力、应变、变形等结果。
PKPM会根据分析结果自动计算并显示相应的结果图表和数值。
可以通过查看分析结果来判断结构的稳定性和安全性，并对其进行优化设计。
在查看结果时，可以选择不同显示方式和颜色编码，以便更直观地查看分析结果。
第五步：进行设计根据分析结果，可以进行结构的设计。
PKPM可以根据分析结果自动生成结构的设计报告和荷载表，以及建议的设计方案。
可以根据设计要求和约束条件，对结构进行优化设计，包括调整截面尺寸、增加增强措施、改变连接方式等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PKPM操作流程（以砌体结构为例，版本PKPM2010）目录第一部分1、选择工作目录2、建模3、荷载输入4、板厚5、换标准层6、楼层组装7、设计参数8、存盘退出第二部分9、结构平面图10、计算参数11、绘图参数12、楼板计算13、绘制配筋图第三部分14.图形完善15、其他技巧1、选择工作目录选择pkpm砌体结构——砌体结构辅助设计——1砌体结构建模与荷载输入2、建模【1】选择轴线输入——矩形轴网——输入上/下开间、左/右进深数据（具体数据由建施平面图轴网取得，轴线要完整。
）轴线不需要命名，最后粘贴建施轴网。
【2】我们建立轴网，其实就是一个网格。
然后我们对照建施平面图删除不需要的线（使用删除按钮或者图素编辑），增加部分线（使用偏移功能，包括阳台雨篷线），然后要删除多余的节点。
【3】在修改后的网格上布置墙体，注意墙宽与是否需要偏移。
【4】柱布置，按照设置要求（抗震规范84页）布置不同的构造柱，构造柱应符合构造要求（抗震规范85页）。
【5】梁布置。
一般设置在卫生间、阳台处，以及可以将板分隔成规则状位置。
【6】洞口设置。
由建施门窗表设置洞口尺寸，注意设置窗的窗底标高。
【7】构件删除。
使用构件删除选项，选择若干种构件，然后选定目标删除。
【8】构件检查。
使用本层修改选项，查改或者替换相关构件。
【9】本层信息填写。
注意底层一般为水泥砂浆，选择1.3、荷载输入【1】恒活设置自动计算现浇楼板自重选项前打勾，楼面恒载自己计算，计算条件查找建施楼面做法（例如最后计算为1.5）。
活载查找荷载规范（第10、11页）按条件确定。
【2】楼面荷载——楼面恒载，需要修改的输入相关数据，然后点击相应楼面。
【3】楼面荷载——楼面活载，修改相应荷载。
如阳台。
【4】梁间荷载A梁荷定义：添加模型中各种类型的荷载。
B恒载输入：依次选择不同的荷载类型设置到相对应的梁上。
4、板厚【1】生成楼板。
选择楼层定义——楼板生成——生成楼板。
【2】修改板厚。
选择修改板厚，输入数值，点击相应板完成修改。
注意楼梯间板厚改为0。
【3】楼板错层。
选择楼板错层，下为正，输入数值（由建施总说明查），然后点击错层较低位置。
如厨房、卫生间、阳台等。
5、换标准层【1】选择楼层定义——换标准层——添加新标准层【2】选择标准层1，然后选择全部复制/局部复制，确定，来增加若干标准层。
6、楼层组装【1】选择楼层组装——楼层组装【2】选择标准层，复制层数数目，层高，自动计算底标高，然后选择增加。
依次选择标准层，完成楼层组装。
【3】整楼模型。
选择整楼模型——重新组装，然后自动生成立体图，右键选择旋转，按左键可以旋转看模型。
当然也可以分层组装，选择需要看的楼层。
【4】退出整楼模型。
选择平面视图按钮，或者选择荷载输入选项即可。
7、设计参数【1】总信息a、结构体系：砌体结构。
b、结构主材：砌体。
c、地下室层数：0或x。
（华府12#楼1层地下室）砌体结构中只需设置：a、主要墙体材料：烧结砖。
b、砌体容重：19。
其他用默认值。
其中钢构件钢材为钢结构数据，墙体水平竖向分布筋为钢筋混凝土结构数据。
【3】地震信息（砌体结构仅考虑分组和地震烈度，其他不用设置）a、设计地震分组：第一组。
b、地震烈度：8度，设计基本地震加速度0.2g。
【新乡红旗区在181页】【查《抗震规范》附录A172页,找到地区所属省市，然后查出对应分组和地震烈度】【4】风荷载信息a、修正后的基本风压：0.4.【新乡，n=50.风压为0.4，雪压为0.3】【查《建筑结构荷载规范》续表D4,73页。
查出所在地区的风压，雪压。
】b、地面粗糙类别：B.【地面粗糙度由《建筑结构荷载规范》第25页】地面粗糙度：terrain roughness风在到达结构物以前吹越2km范围内的地面时，描述该地面上不规则障碍物分布状况的等级。
A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区。
【5】钢筋信息保留数据不作处理。
8、存盘退出选择：退出——退出——确定【选择后续操作选项默认】9、结构平面图选择pkpm砌体结构——砌体结构辅助设计——4结构平面图【绘新图】选择绘新图——删除所有信息后重新绘图——确定——是。
10、计算参数【1】配筋计算参数a负筋、底筋最小直径：8；b钢筋最大间距：200；【a、b项数据查《混凝土设计规范》第113页】c双向板计算方法：弹性算法；d边缘梁、剪力墙算法：按简支计算；e有错层板算法：按简支计算；f钢筋级别：HRB400（现一般采用三级钢）。
其余数据按默认处理。
【2】钢筋级配表。
默认数据，不作修改。
【3】连扳及挠度参数默认数据，不作修改。
11、绘图参数【1】绘图比例：100 。
【即1:1比例，因此最后在tssd中粘贴轴网时图应放大100倍】【2】负筋位置：a界线位置：梁边；b尺寸位置：下边。
【3】负筋标注：文字标注【4】多跨负筋：a长度：1/4跨长【查《混凝土设计规范》第113页】；b两边长度取大值：是；负筋自动拉通距离：150mm。
【5】二级钢筋弯钩形式：斜钩。
【6】钢筋编号：不编号。
其他数据默认，不作修改。
12、楼板计算【1】选择楼板计算，自动出现现浇板面积图。
其中每块板有6个数据，2个板面配筋面积，4个支座配筋面积。
板面横向为X向配筋，纵向为Y向配筋；支座处为制作配筋面积，如果支座配筋面积显示为0，则按构造配筋。
【2】自动计算其实【1】已经默认自动计算，如果选择自动计算，则可以再次计算。
【3】检查裂缝选择裂缝选项来检查裂缝是否符合要求。
【一类，w《0.3就符合要求。
】a裂缝合格，继续下一步。
b裂缝个别不合格，则选择【10计算参数】中【1】配筋计算参数的裂缝计算选项，将是否根据允许裂缝挠度自动选筋：【打勾】选为是。
再进行计算，裂缝验算，循环直到合格。
相关知识点：【第一】结构构件正截面的受力裂缝控制等级【《混凝土设计规范》第11页】一级——严格要求不出现裂缝的构件，应按荷载标准组合计算，构件受拉边缘混凝土不应产生拉应力。
二级——一般要求不出现裂缝的构件，应按荷载的标准组合计算，构件受拉边缘混凝土拉应力不应大于混凝土抗拉强度标准值。
三级——允许出现裂缝的构件：对钢筋混凝土构件，按荷载准永久组合并考虑长期作用影响计算时，裂缝不超过表3.4.5。
对预应力混凝土构件，按荷载标准组合并考虑长期作用影响计算时，构件裂缝宽不超过表3.4.5。
对二a类环境的预应力混凝土构件，尚应按荷载准永久组合计算，且构件受拉边缘混凝土的拉应力不应大于混凝土的抗拉强度标准值。
【第二】表3.4.5 结构构件的裂缝控制等级及最大裂缝宽度限值【混凝土设计规范】第12页注：1、对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值；2、在一类环境下，对钢筋混凝土屋架、托梁及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0.20mm；对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0.30mm；3、在一类环境下，对预应力混凝土屋架、托架及双向板体系，应按二级裂缝控制等级进行验算；对一类环境下的预应力混凝土屋面梁、托梁、单向板，应按表中二a类环境的要求进行验算；在一类和二类环境下，对需作疲劳验算的预应力混凝土吊车梁，应按裂缝控制等级不低于二级的构件进行验算；4、表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算；预应力混凝土构件的斜截面裂缝控制验算应符合本规范第7章的要求；5、对于烟筒、筒仓和处于液体压力下的结构构件，其裂缝控制要求应符合专门标准的有关规定；6、对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定；7、表中的最大裂缝宽度限值用于验算荷载作用引起的最大裂缝宽度。
【4】检查挠度选择挠度选项来检查裂缝是否符合要求‘a挠度满足要求，继续下一步。
b挠度出现红色数字，即有个别不满足要求。
则增加板厚，一次加10mm，再次验算挠度，循环操作直到满足要求。
注意：如果部分挠度不显示，则是由于边界问题引起的。
解决办法：点击显示边界选项，会出现边界情况，其中蓝色代表简支，红色代表固端。
挠度显示机理：一条边上的边界条件一致。
所以修改办法为，点击简支支座选项，然后单击图中不显示挠度板的一条边上的固端，则替换为简支，依次替换完毕，再选择挠度选项就可以显示了。
13、绘制配筋图【1】绘新图（一般在修改板厚或者添加构造柱后使用，如果一点没修改，可直接进行【2】）选择绘新图——删除所有信息后重新绘图——确定——是——楼板计算。
【2】楼板配筋图选择楼板钢筋——逐间配筋——然后Tab键选择窗口模式——选择全部，即完成板筋设置。
【3】T转DWG选择文件——T图转DWG，即完成转换。
在统一个文件夹里面生成一个dwg格式的PM。
14、图形完善【1】打开转换的PM图。
运行Tssd——文件——打开——选择PM图【2】简化A板底配筋：如板筋都相同，或大部分相同，那么将相同的板筋删除，然后在注明里面说明。
B支座配筋：将较多一致的制作配筋删除，然后注明里面说：未标注的制作配筋为XX.C布局：修改或移动钢筋、标注、文字位置，做到不重叠，不冲突，显得简洁美观。
D其他。
a楼梯间加入文字：楼梯；b板厚标注（大多数板厚一样的不标注，在注明里说明）等。
【3】构造柱与配筋墙体的完善与设置要求。
A前面模型中已经设置了大部分构造柱，但是并不是全部，所以需要进一步完善。
阳台处的构造柱根据节点详图设置。
B墙中的构造柱与配筋墙体的确定需要抗震验算得出。
a规范规定：【相关规定查看《建筑抗震设计规范》第79至82页。
】b抗震验算方法：选择pkpm砌体结构——砌体结构辅助设计——3砌体信息及计算。
则自动生成抗震验算结果图（数值为抗力与效应之比，括号内为配筋面积）。
根据括号内面积的大小与墙体面积的大小，确定设置配筋墙体和构造柱。
数值一般的，就只用配筋墙体或者构造柱；数值很大的，要配筋墙体和构造柱一起设置。
选择【受压计算】，生成墙受压承载力计算图，出现红色数字为不符合要求，可以通过加构造柱增大承载力。
c添加构造柱和配筋墙体以后，再次进行抗震验算，如果还有不符合部位，继续循环操作【2】和【3】，直至满足要求为止。
【4】构造柱标注与填充，配筋墙体填充。
建立新的图层，进行标注和填充操作。
注意：要擅于使用图层功能，可以使绘图条理清晰，修改方便。
【图层】新建图层：选择格式——图层——新建——定义图层名称、颜色、线型——确定。
【5】梁标注根据荷载确定梁的截面尺寸和配筋，然后将不同类型的梁标注到相应的梁上面。
【6】尺寸标注与轴网。
墙、柱等特别位置需要尺寸标注，整个图形需要两道尺寸标注。
