实验五_土壤渗透系数的测定
5.土的渗透性及渗透试验
土的渗透性及渗透试验影响渗透性的因素是很复杂的，主要有粘粒含量，矿物成分，溶液性质，孔隙大小、形状、连通性。
并且由于一些原因会使土的渗流规律出现偏离达西定律的现象。
渗透系数——液体在单位压力梯度下渡过单位土截面的量。
假设与压力梯度和液体流量q 成线性关系，从而可有达西定律：iA q k 水力梯度流体所流过的面积液体流量渗透系数⨯=A qv 截面面积流量渗透速度=然而需要注意的是截面面积A 为所考虑的整个土体的截面面积，但是其中的一部分是土颗粒，因此水实际流过的面积要小的多。
实际的平均渗透速度t v 应该比v 更大，可以用下式解出：nv e e v v t =+⋅=1其中，孔隙比e ：土中孔隙体积与土颗粒体积之比，s v V V =e 孔隙率n ：土中孔隙体积与土总体积之比，(%)100⨯=VV n v 土的渗透性主要受土体宏观结构的影响：如果黏土有裂隙或者含有细砂都会导致其渗透性增大到黏土本身渗透性的数倍。
水平向渗透性与竖向渗透性水的渗透会沿着阻力最小的方向，实验室试样尺寸很小以及试样的获得和制备方法，在大尺寸时的性质并不能体现，并且试验结果并不能完全代表拥有显著宏观结构原位土的性质。
另外，实验室试验往往是采用外力强迫水在土样中发生竖向流动，然而在现场最为关心的重要因素为水平向渗透性，因为它在实际中表现得更为显著，原位试验就可以克服这种缺点。
土渗透性的影响因素：土的粒度成分及矿物成分、合水膜厚度、土的结构构造、水的粘滞度、土中气体渗透水流施于单位土体内土粒上的力称为渗流力、动水压力。
当渗流力和土的有效重度相同且方向相反时，土颗粒间的压力等于零，土颗粒将处于悬浮状态而失去稳定。
这种现象称为流土，此时的水头梯度成为临界水头梯度icr。
流土：是指在渗流作用下局部土体表面隆起，或土粒群同时起动而流失的现象。
它主要发生在地基或土坝下游渗流逸出处。
管涌：指在渗流作用下土体的细土粒在粗土粒形成的孔隙通道中发生移动并被带出的现象。
土的渗透试验实验报告(共9篇)
土的渗透试验实验报告(共9篇)一、介绍土渗透试验是土壤工程中常见的测试方法，用于研究土的渗透性和渗透系数，这些信息对于安全可靠的建设，如水工、桥梁、高层建筑，都具有重要意义。
很多土方试验通常都会考虑到其渗透性，所以土渗透试验受到了广泛的应用。
二、试验方法1、采样：将土样在试验前进行集中加压，然后用空心钻头采取土样数量，并使样土略微浸润湿，让它再次加压，以确保试验时水分挥发后土样的容量不会发生改变。
2、装配装置：将静水压测试装置组装完毕，并用胶制尿素将试验装置的内表面润湿、用干燥剂防止水分挥发，并将试件放入加压管中，用胶带密封尽可能完全密闭；3、开展渗透试验：启动油泵，使水压升至设定值，试验维持30分钟，启动计算器，记录压力变化；4、计算渗透系数：取渗透试验结束后30分钟之间压力变化率，并根据试验数据计算渗透系数，得出结论。
三、安全措施1、在实验前，严格按照规定进行安排，确保安全；2、实验操作要注意安全，不能擅自拆动仪器；3、试验应保持室温恒定，应注意防止测量时水分太多或太少；4、试验过程中土样内的水压不可超过试件负荷容量，避免土样试件受损；5、土样完成实验后应及时收回，以防土样因潮温变化而引起变形。
四、结果根据本次试验得到的数据，可以计算出试件的渗透系数为1.22×10-10m/s，说明试件的渗透性较差，渗透速率较慢。
五、讨论根据本次的渗透试验可以看出，被测土的渗透性较差，渗透速率较慢。
根据试验结果，可以推断出土的密实程度非常高，或者其中存在的有相当多的矿物质，将水分阻止在土层中不能流动。
六、结论七、参考文献[1]熊浩.土工试验学[M].北京:北京理工大学出版社，2010八、致谢在此，我们衷心感谢领导在本次渗透实验中给与的指导和帮助。
九、附录（图表列出）。
土壤渗透速率实验报告(3篇)
第1篇一、实验目的土壤渗透速率实验旨在测定土壤在不同条件下渗透水的能力，分析影响土壤渗透速率的因素，为土壤工程设计和水资源管理提供科学依据。
二、实验原理土壤渗透速率是指土壤在单位时间内渗透水的能力，通常用单位时间内通过土壤横截面积的水量来表示。
实验中，通过测定一定时间内土壤样品渗透的水量，计算出土壤渗透速率。
三、实验材料与方法1. 实验材料（1）土壤样品：选取不同质地、不同有机质含量的土壤样品，过筛后备用。
（2）实验仪器：渗透仪、电子天平、计时器、水杯、滴定管、蒸馏水、量筒等。
2. 实验方法（1）将土壤样品均匀铺设在渗透仪的土壤盒中，确保土壤层厚度一致。
（2）将土壤盒放置在渗透仪上，调整好水头高度。
（3）打开渗透仪，开始计时，记录渗透时间。
（4）待土壤渗透至预定深度后，关闭渗透仪，取出土壤样品，称量渗透前后的土壤重量。
（5）根据渗透前后的土壤重量差和渗透时间，计算出土壤渗透速率。
四、实验结果与分析1. 实验结果实验结果表明，不同质地、不同有机质含量的土壤样品渗透速率存在显著差异。
具体数据如下：（1）沙土：渗透速率约为1.5 cm/h。
（2）壤土：渗透速率约为0.8 cm/h。
（3）粘土：渗透速率约为0.3 cm/h。
2. 结果分析（1）土壤质地对渗透速率有显著影响。
沙土的渗透速率明显高于壤土和粘土，这是因为沙土的孔隙度较大，水分在土壤中的移动速度较快。
（2）有机质含量对渗透速率也有一定影响。
有机质含量较高的土壤，其渗透速率相对较低，这是因为有机质可以改善土壤结构，增加土壤的孔隙度，从而降低土壤的渗透速率。
五、实验结论1. 土壤渗透速率受土壤质地和有机质含量的影响，沙土的渗透速率最高，粘土的渗透速率最低。
2. 在土壤工程设计中，应根据土壤渗透速率选择合适的土壤改良措施，提高土壤的渗透能力，为水资源管理提供科学依据。
六、实验注意事项1. 实验过程中，应确保土壤层厚度一致，以免影响实验结果。
2. 实验仪器需保持清洁，避免污染土壤样品。

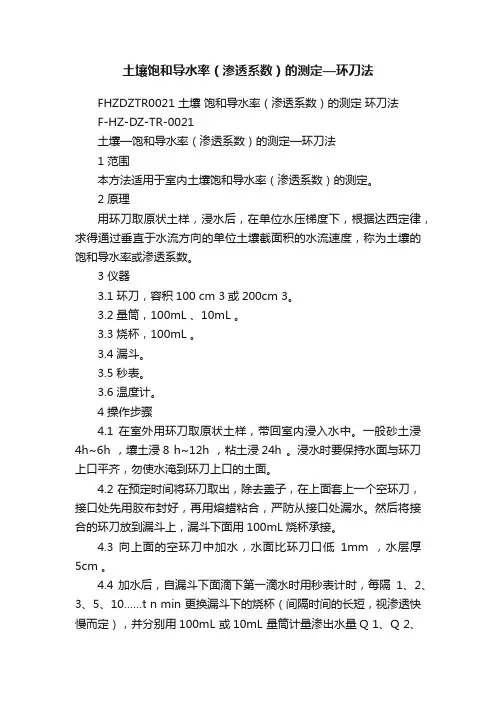

土壤饱和导水率（渗透系数）的测定—环刀法
土壤饱和导水率（渗透系数）的测定—环刀法FHZDZTR0021 土壤饱和导水率（渗透系数）的测定环刀法F-HZ-DZ-TR-0021土壤—饱和导水率（渗透系数）的测定—环刀法1 范围本方法适用于室内土壤饱和导水率（渗透系数）的测定。
2 原理用环刀取原状土样，浸水后，在单位水压梯度下，根据达西定律，求得通过垂直于水流方向的单位土壤截面积的水流速度，称为土壤的饱和导水率或渗透系数。
3 仪器3.1 环刀，容积100 cm 3或200cm 3。
3.2 量筒，100mL 、10mL 。
3.3 烧杯，100mL 。
3.4 漏斗。
3.5 秒表。
3.6 温度计。
4 操作步骤4.1 在室外用环刀取原状土样，带回室内浸入水中。
一般砂土浸4h~6h ，壤土浸8 h~12h ，粘土浸24h 。
浸水时要保持水面与环刀上口平齐，勿使水淹到环刀上口的土面。
4.2 在预定时间将环刀取出，除去盖子，在上面套上一个空环刀，接口处先用胶布封好，再用熔蜡粘合，严防从接口处漏水。
然后将接合的环刀放到漏斗上，漏斗下面用100mL 烧杯承接。
4.3 向上面的空环刀中加水，水面比环刀口低1mm ，水层厚5cm 。
4.4 加水后，自漏斗下面滴下第一滴水时用秒表计时，每隔1、2、3、5、10……t n min 更换漏斗下的烧杯（间隔时间的长短，视渗透快慢而定），并分别用100mL 或10mL 量筒计量渗出水量Q 1、Q 2、Q 3……Q n 。
每更换一次烧杯，要将上面环刀水面加至原来高度，并用温度计记录水温。
4.5 试验一般持续时间约1h 才开始稳定。
如果仍不稳定，应继续延长时间直到单位时间内渗出水量相等时为止。
5 结果计算5.1 渗出水总量按式（1）计算：Q =S Q Q Q Q n 10)(321×+++L L ……（1）式（1）中：Q ——渗出水总量，mm ；Q 1、Q 2、Q 3……Q n ——每次渗出水量，mL ，即cm 3；S ——环刀横截面积，cm 2；10——由cm 换算成mm 所乘倍数。
水泥土渗透系数试验记录
水泥土渗透系数试验记录实验目的：测定水泥土的渗透系数，以评估其渗透性能。
实验仪器和材料：1. 水泥土试样（规格为10cm × 10cm × 10cm）2.水桶3.水泵4.水位计5.计时器6.温度计7.表面积计算器8.数据记录表实验步骤：1. 制备水泥土试样：将适量水泥和水搅拌均匀，待其凝结成坚实的土体。
然后将土体切成规格为10cm × 10cm × 10cm的试样。
2.准备水桶：将水桶中注满水，并在水桶底部安放水泵，以保持试验过程中的恒定水位。
3.浸泡试样：将水泥土试样放置于水桶中，让其浸泡在水中20分钟以去除试样的孔隙空气。
4.实验开始：从浸泡完毕后的试样上表面测量初始水位，并记录下来。
然后启动水泵。
5.实验过程中，利用计时器测量时间，并测量试样上表面水位的变化。
每隔10分钟记录一次水位变化，一共记录6次。
6.实验结束：在最后一次记录完毕后，关闭水泵，记录试验结束时的水位，并停止计时器。
实验数据记录表：实验时间（分钟）初始水位（cm）水位变化（cm）温度（℃）01501015120151.53015240152.55015360153.5数据处理和结果分析：1.计算水位变化速率：根据水位变化的数据计算每10分钟的速率（水位变化值除以10）。
将速率记录在数据表中。
实验时间（分钟）初始水位（cm）水位变化（cm）速率（cm/min）温度（℃）0150101510.120151.50.15301520.240152.50.25501530.360153.50.352. 计算渗透系数：根据Darcy定律，渗透系数（K）可以通过下式计算得到：K=(Q*L)/(A*t*∆h)其中，Q表示流量，L表示试样厚度，A表示试样横截面积，t表示时间，∆h表示水位变化值。
假设试样厚度为10cm，横截面积为100cm²。
实验时间（分钟）初始水位（cm）水位变化（cm）速率（cm/min）温度（℃）0150101510.120151.50.15301520.240152.50.25501530.360153.50.35根据上述数据计算得到的渗透系数如下：K=(Q*L)/(A*t*∆h)=(0.1*10)/(100*10*1)=0.001结论：根据本次实验的结果分析，水泥土的渗透系数为0.001、这个结果表明水泥土的渗透性较低，即水泥土对水的渗透能力较差，水分难以通过其孔隙系统迅速传递。

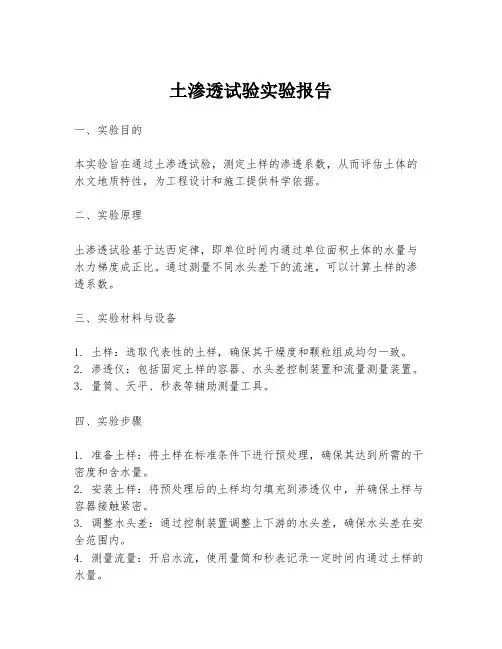

土渗透试验实验报告
土渗透试验实验报告一、实验目的本实验旨在通过土渗透试验，测定土样的渗透系数，从而评估土体的水文地质特性，为工程设计和施工提供科学依据。
二、实验原理土渗透试验基于达西定律，即单位时间内通过单位面积土体的水量与水力梯度成正比。
通过测量不同水头差下的流速，可以计算土样的渗透系数。
三、实验材料与设备1. 土样：选取代表性的土样，确保其干燥度和颗粒组成均匀一致。
2. 渗透仪：包括固定土样的容器、水头差控制装置和流量测量装置。
3. 量筒、天平、秒表等辅助测量工具。
四、实验步骤1. 准备土样：将土样在标准条件下进行预处理，确保其达到所需的干密度和含水量。
2. 安装土样：将预处理后的土样均匀填充到渗透仪中，并确保土样与容器接触紧密。
3. 调整水头差：通过控制装置调整上下游的水头差，确保水头差在安全范围内。
4. 测量流量：开启水流，使用量筒和秒表记录一定时间内通过土样的水量。
5. 重复实验：改变水头差，重复测量，以获取多个数据点。
五、实验结果实验过程中，记录了不同水头差下的流量数据，通过达西定律计算得到土样的渗透系数。
实验结果表明，土样的渗透系数为\[ k =\frac{Q}{A(H_1 - H_2)/L} \]，其中\( Q \)为流量，\( A \)为土样的横截面积，\( H_1 \)和\( H_2 \)分别为上游和下游的水头，\( L \)为土样的长度。
六、结果分析根据实验结果，分析土样的渗透性，评估其在实际工程中的适用性。
渗透系数的大小反映了土体的渗透能力，对于设计排水系统、评估地下水流动等具有重要意义。
七、结论通过本次土渗透试验，我们成功测定了土样的渗透系数，并对其水文地质特性有了初步的了解。
实验结果将为后续的工程设计和施工提供重要的参考依据。
八、建议建议在实际应用中，根据土样的具体特性和工程需求，进一步优化土渗透试验的条件和方法，以获得更为准确的实验数据。
请注意，以上内容是一个模板性质的实验报告，实际实验报告应根据具体的实验条件、数据和结果进行编写。
土壤饱和导水率(渗透系数)测定、渗透仪法
FHZDZTR0022 土壤饱和导水率（渗透系数）的测定饱和导水率仪法F-HZ-DZ-TR-0022土壤—饱和导水率（渗透系数）的测定—饱和导水率仪法1 范围本方法适用于室内土壤饱和导水率（渗透系数）的测定。
2 原理应用饱和导水率仪在被测土样（水饱和）上下两端保持一定的压力差，使水流自下而上流经土样，测定一定时间间隔流经土样的水量，根据达西定律即可计算出土壤饱和导水率（渗透系数）。
对于一般土壤，采用恒水头装置的饱和导水率仪测定，其水头差保持不变，流经土样的水流速度是稳定的。
对导水率小的粘质土壤，采用变水头装置的饱和导水率仪测定，在土样的两端造成较大的压力差，其压力差随时间的推移而变化。
3 仪器3.1 恒水头饱和导水率测定仪（图1）。
图1 恒水头饱和导水率仪3.2 水位电子测计。
3.3 集水圆筒。
3.4 温度计。
3.5 环刀，容积100cm3或250cm3。
4 操作步骤4.1 采样：用环刀在表层或分层采集有代表性的土样，砂土重复取样3个~5个，粘土取样5个~10个。
取好的土样要避免运输时的振动和水分的损失。
粘土土样需用刀尖小心将土样底部剔毛，以恢复土壤的自然结构。
4.2 浸泡：在土样底部放一层滤纸，用纱布小心地将土样的底部包扎好，上端套上集水圆筒，放入水槽中浸泡使之饱和。
槽中的水平面约高出土样顶部1cm，浸泡1d~3d，浸泡时间视土质而定，土质粘重的土壤时间需长些。
4.3 测定：将饱和后的土样置于容器的托板上。
用水位调节器上下移动调节至水位调节器的水位和容器中的水位一致，使集水圆筒内、外保持一个固定水头差（仪器水头差范围2mm~20mm），其大小视土壤质地而定，粘重土壤水头差应大些。
当土样顶部出现水层时，连接虹吸管（管内充满水，且不能有气泡），将集水圆筒内的水导入漏斗，流入量管。
取一定时间间隔（根据流速自行确定），记录不同时段内量管中的水量，直到单位时间流量基本稳定时，该水量为恒定的水流量，此时记录3次~5次作计算用。
土壤渗透系数的测定
土壤渗透系数的测定1 测定意义当土层被水分饱和后，土壤中的水分受重力影响而向下移动的现象称为渗透性。
土壤渗透性是土壤重要的特性之一，它与大气降水和灌溉水几乎完全进入土壤，并在其中贮存起来，而在渗透性不好的情况下，水分就沿土表流走，造成侵蚀。
土壤渗透性与土壤质地、结构、盐分含量、含水量以及湿度等有关。
2 测定原理在饱和水分土壤中，渗透性按照达西公式计算如下：V=K ·I （厘米/秒）L hI式中：V ——渗透速度，每秒钟通过1平方厘米土壤断面的水的流量，以立方厘米表示；I ——水压梯度，即渗透层中单位距离内的水压降；K ——渗透系数，在单位水压梯度（I=1）下，单位时间内通过单位截面积的流量（毫升/分或小时）；h ——土柱上水头差（厘米）即静水压力；L ——发生水分渗透作用的土层的厚度（厘米）即渗透路程。
在时间t 内渗透过一定截面积A （平方厘米）的水量Q ，可以用下列的方程式来表示：Q=V ·A ·t=K ·I ·A ·t因此渗透系数 K=I t A Q⋅⋅（毫升/厘米2/分或小时）土壤渗透性的测定有室外法（渗透筒法）及室内法（环刀法）。
3 测定方法3.1室外测定3.1.1 仪器设备①渗透筒：铁制圆柱形筒，横截面积为1000平方厘米（内径358毫米），高350毫米。
②量筒500ml 和1000ml 各一个。
③小铁筒：打水用。
④温度计：0—50℃⑤秒表或一般钟表⑥木制厘米尺、小刀、斧头等。
3.1.2 测定步骤3.1.2.1、在选择具有代表性的地段上，布置一块约1平方米的圆形（直径113cm ）试验地块，将其周围筑以土埂。
土埂高约30 cm ，顶宽20 cm ，并捣实之。
渗透筒置于中央，应用小刀按筒的圆周向外挖宽2—3cm，深15—20cm小沟，使筒深深嵌入土中。
插好后，把取出的土壤重新填入隙缝并予捣实，防止沿壁渗漏损失。
筒内部为试验区，外部为保护区。
