第八章 图样画法
第八章图样画法
本章将介绍视图、剖视图、断面图、局部放大图以及其他规定画法和
简化画法。
视图——主要用于表达物体可见的外部
结构和形状。
视图的种类有：
基本视图
向视图
局部视图
斜视图
1.1 基本视图
用正六面体的
六个面作为六个投
影面，称为基本投
影面。
将物体置于
六面体中间，分别
在各投影面上获得
的正投影，称基本
视图。
主视图
后视图
仰视图
右视图左视图
俯视图六个投影面展开时，规定正投影面不动，其余各投影面按图示的方向，展开到正投影面所在的平面上。
配置关系也随之确定，此时，可不标注视图名称。
1.2 向视图
向视图是可以自由配置的视图。
在向视图的上方标注“⨯”(“⨯”为大写拉丁字母)；在
相应视图附近用箭头指明投射方向，并标注相同的字母。
(1) 向视图是基本视图的另一种表现形式，它们的主要差别在于视图的配置发生了变化。
所以，在向视图中表示投射方向的箭头应尽可能配置在主视图上，以使所获视图与基本视图相一致。
而绘制以向视图方式表达的后视图时，应将投射箭头配置在左视图或右视图上。
(2) 向视图的视图名称“ ”为大写拉丁字母，无论是在箭头旁的字母，还是视图上方的字母，均
应与读图方向相一致，以便于识别。
当物体在平行于某基本投影面方向上仅有某局部结构形状需要表达，而又没有必要画出其完整的基本视图时，可将物体的局部结构形状向基本投影面投射，这样得到的视图,称为局部视图。
1.3 局部视图
(2)
当表示的局部结构
外形轮廓线呈完整
封闭图形时，波浪
线可省略不画。
(3) 局部视图可按基本
视图的配置形式配
置,这时不需标注。
也可按向视图的配置形式配置，并标注。
(1) 局部视图的断裂边界应以波浪线或双折线表示。
局部视图画法和标注的规定
(4) 对称物体可画一半
或画1/4
1.4 斜视图
为了表达倾斜部分的真实形状，可按换面法的原理，选择一个与物体倾斜部分平行，并垂直于一个基本投影面的辅助投影面，将该倾斜部分的结构形状向
辅助投影面投影，这样得到的视图，称为斜视图。
图旋转配置。
近旋转符号的箭头端。
也允许将旋转符号角度标注在字母之后。
角度超过90°。
A45°
当物体内部形状较复杂时，则视图上虚线过多，给读图和标注尺寸增加困难，为了清晰地表达物体内
部形状，国家标准规定采用剖视图来表达。
假想用剖切面剖开物体，
将位于观察者和剖切面之间
的部分移去，而将其余部分
向投影面投射所得的图形，
称为剖视图。
单击立体模型区或此处可观看三维动画
2.1 剖视的基本概念和剖视图的画法
2.1.1 剖视图的画法
(１) 确定剖切面的位置
(２) 画剖视图
(３) 画剖面符号
一般常用平面作为剖切面（也可用柱面）。
为了表达物体内部的真实形状，剖切平面一般应通过物体内部结构的对称平面或孔的轴线，并平行于相应的投影面。
剖切平面剖切到的物体断面轮廓和其后面的可见轮廓线，都用粗实线画出。
应在剖切面切到的断面轮廓内画出剖面符号。
2.1.2 剖视图的标注
②用箭头↑表示投射方向，画在粗短线的两外端，并与粗短线垂直。
(2) 在剖视图的上方用大写拉丁字母标出剖视图的名称
“⨯-⨯”，并在剖切符号附近注上相同的字母（当图形拥挤时，转折处可不写字母），字母必须水平书写。
(1)剖切符号
①用粗实线表示剖切面的起始、转折和终止位置，尽可能不要与图形的轮廓线相交。
剖视图省略标注的情况：
单击立体模型区或此处可观看三维动画(1) 当剖视图按基本视图关系配置时，可省略箭头。
(2) 当单一剖切平面通过物体的对称平面或基本对称平面，
且剖视图按基本视图关系配置时，可以不加标注。
2.1.3 画剖视图应注意的问题
(1)假想剖切
剖视图是假想把物体剖切后画出的投影，其它未取剖视的视图应按完整的物体画出。
(2)虚线处理
为了使剖视图清晰，凡是其它视图上已经表达清楚的结构形状，其虚线省略不画。
(3)剖视图中不要漏线
剖切平面后的可见轮廓线应画出。
错误正确剖视图中容易漏线的示例
单击立体模型区或此处可观看三维动画
错误
正确
错误
正确
正确
错误
2.2 剖视图的种类和应用
剖视图全剖视图半剖视图
局部剖视图
2.2.1 全剖视图
用剖切面将物体完全剖开后所得的剖视图称为全剖视图。
适用范围：外形较简单，内形较复杂，重点表达内形。
单击立体模型区或此处可观看三维动画
2.2.2 半剖视图
当物体具有对称平面时，在垂直于对称平面的投影面上的投影所得的图形，可以对称中心线为分界，一半画成剖视图以表达内形，
另一半画成视图以表达外
形，称为半剖视图。
单击立体模型区或此处
可观看三维动画
适用范围：主要用于内、外形状都需要表示的对称物体。
(1) 省略标注的半剖视图。
(2) 省略箭头的半剖视图。
2.2.3 局部剖视图
用剖切面将物体局部剖开，并通常用波浪线表示
剖切范围，所得的剖视图称为局部剖视图。
达内部形状。
（3）不对称物体的内、外部形状都需要表达。
时，局部剖视图的标注可省略。
当剖切平面的位置不明显或剖视图不在基本视图位置时，应标注剖切符号、投射方向和局部剖视图的名称。
B -B
过多，否则会显得零乱以致影响图形清晰。
２.３剖切面的种类
2.3.1 单一剖切面
(1) 单一剖切平面：用一个平行于某基本投影面的平面作为剖切平面，应用较
多，如前述的全剖视图、半剖视图、局部
剖视图都是采用这种剖切平面剖切的。
(2) 单一斜剖切平面：用一个不平行于任何基本投影
面的剖切平面剖开物体，这种剖切方法称为斜剖。
斜剖视图标注不能省略，最好配置在箭头所指方向，也允许放在其它位置。
允许旋转配置，但必
须标出旋转符号。
2.3.2 几个平行的剖切平面
用几个平行的剖切平面剖开物体的方法
通常称为阶梯剖。
单击立体模型区或此处可观看三维动画
以上，各剖切平面的转折处必须是直角。
在剖视图中，不能画出各剖切平面转折处的界线。
要正确选择剖切平面的位置，在图形内不应出现不完整的要素。
当物体上两个要素在图形上具有公共对称中心线或轴线时，才可以各画一半，此时，不完整要素应以对称中心线或轴线为界。
阶梯剖不能省略标注当剖视图按投影关系配置，中间无其它图形时，可省略箭头。
阶梯剖注意事项
强调
2.3.3 几个相交的剖切面
几个相交的剖切面必须保证其交线垂直于某一基本投影面。
(1)两相交的剖切平面
用两相交的剖切平面剖开物体的方法称为旋转剖。
适用范围：可用
于表达轮、盘类物体
上的孔、槽结构，及
具有公共轴线的非回
转体物体。
旋转剖的标注规
定与阶梯剖相同。
当剖切后产生不完整要素时，应将此部分按不剖绘制。
(2) 几个相交的剖切平面和柱面
单击立体模型区或此处可
观看三维动画
用几个相交的剖切平面和柱面剖开物体的方法称为复合剖。
3.1断面图的概念
假想用剖切平面将物体的某处切断，仅画出断面的图形，称为断面图。
§3 断面图
单击立体模型区或此处可观看三维动画
断面图：是面的投影，仅画出断面的形状。
与剖视图的区别：
剖视图：是体的投影，剖切面之后的结构
应画出全部投影。
剖视图
断面图
3.2 断面图的种类断面图移出断面图
重合
断面图轮廓绘制线形
：细实线粗实线
3.2.1 移出断面图
移出断面图的轮廓线
用粗实线
绘制。
画在视图之外的断面图称为移出断面图。
剖面图
. . . .
常 用 建 筑 材 料 图 例
② 一般规定
•制图标准只规定图例的画法，其尺寸比例视所画图样大小而定；可自编与制 图标准不重复的其它建筑材料图例，并加以说明。 • 图例线应间隔均匀，疏密适度，图例正确，表示清楚 •不同品种的同类材料使用同一图例时（如某些特定部位的石膏板必须注明是 防水石膏板时），应在图上附加必要的说明。 • 两个相同的图例相接时，图例线宜错开或 倾斜方向相反
W
Q
例: 将钢筋混凝土基础的立面图（V面 投影）改为
全剖面图，左侧立面图（W面投影）画成半剖面图。
2、标注
⑴ 剖切符号
①剖切位置线 粗实线，长6–10，在剖切面的起、止和转折 位置处表示剖切位置。 ②投影方向线 剖面图：粗实线，长4–6，于剖切位置线两 端的外侧并与之垂直;断面图：无投影方向线 ③编号 阿拉伯数字从左至右、从上至下连续编排。剖面图： 注写在投射方向线的端部 ; 断面图：注写在剖切位置线的 表示该断面投射影方向那一侧
⑵ 断面图 假想用剖切面将物体某处切断，仅画出该 剖切面与物体接触部分（区域内画上剖面线或材料图例 ）即剖切面截割物体的截断面图形，称为断面图。 ⑶ 剖切面 剖切被表达物体的假想平面或曲面。
1、定义
V
P
剖面图
断面图
钢筋混凝土基础剖面图形成（1）剖切面平行于正平面
V
P
钢筋混凝土基础剖面图形成（2）剖切面平行于侧平面
3、用两个相交的剖切面剖切（续）
三、剖面图的种类
1、全剖面
2、半剖面图（一半画成外形图，另一半画 剖面图） 3、局部剖面图及分层局部剖面图
1、全剖面
剖切面完全剖开物体，适用于不对称物体，或虽对 称但外形较简单，或其它视图已经将其外形表达清楚的 物体
图样的基本表示法
第八章图样的基本表示法一、本章重点：1 ．基本视图、向视图、局部视图、斜视图的画法和标注。
2 ．斜视图的概念，全剖、半剖、局部剖视图的画法和标注。
3 ．断面图的概念、种类、画法和标注。
二、本章难点：1 ．斜视图的概念，斜剖视图的画法与标注。
2 ．阶梯剖、旋转剖、复合剖的画法和标注。
3 ．移出断面和重合断面图的画法和标注。
三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。
对机件的表达，做到：选择视图选择恰当，表达合理完整。
四、本章内容：§ 8 － 1 视图视图分为基本视图、向视图、局部视图和斜视图，主要用于表达机件的外形。
一、基本视图；当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
在原来的三个投影面的基础上，再增加三个互相垂直的投影面，从而构成一个正六面体的六个侧面，这六个侧面为基本投影面。
将机件放在正六面体内，分别向各基本投影面投射，所得的视图称为基本视图。
当六个基本视图按展开配置，一律不标注视图名二、向视图；在同一张图纸内，六个基本视图按配置时，可不标注视图的名称，如果不能按配置视图时，应在视图的上方标出名称（如“ A ”、“ B ”等），并在相应的视图附近用箭头指明投射方向，注上同样的字母，称为向视图，如图下所示。
三、局部视图；当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不完整的基本视图，称为局部视图。
局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。
四、斜视图；当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。
第8章图样画法
首页
第11讲
视图
4 .画剖视图的注意事项
（1）由于剖切是假想的，某个视图用剖视图表达后，并不影响 其他视图。
（2）剖切面后方的可见结构应全部画出，不要漏线，剖切面前 方的可见外形，不应该画出，即不要多线。
漏线
多线
第8章图样画法
首页
第11讲
A-A
B -B
视图
C-C
A
AB
BC
C
第8章图样画法
视图
B
E
不标注 按基本位置配置
D
C
F
自由配置 标注
※在向视图的上方标注大写拉丁字母，在相应视图附近用箭 头指明投射方向，并标注相同的字母。
※向视图是基本视图的另一种表达形式。表示投射方向的箭 头尽可能标注在主视图上。表示后视图的投射方向箭头应 标注在左或右视图上。 第8章图样画法
首页
第11讲
视图
4、 局部视图 ——是将物体的某一部分向基本投影面投射所得的视图。
B
A
注意事项：
局局部部视视图图可的按断基裂本边视界图用的波配浪置线形表式示配。置当，局也部可视按图向所视表示
图用的的带局配字部置母结形的构式箭是配头完置指整。明的要，表且达外的轮部廓位线和又投成射封方闭向时，，并波浪线
注可明省视略图不名画称。。
第8章图样画法
首页
第11讲
视图
5、 斜视图
问题：当物体的表面与投影面成倾斜位置时，不反映实形。
目的: 完整、清晰、唯一地表达机件
的各部分形状，制图简便、看
图简明。
第8章图样画法
首页
第11讲
视图
2、视图
视图----用正投影法绘制出物体的图形 用途： 主要用于表达物体的外部结构和形状。
CAD制图第8章解析课件
⑵、右起第三、四位数字表示轴承的外径系列代号。
⑶、右起第五位数字表示轴承的类型代号。
⑷、轴承的精度等级分为C、D、E、G四级，C级精 度最高、G级最低且为常用精度等级，在代号中G级 可省略不标注。（例：滚动轴承 E30307 GB/T 276—1994，滚动轴承 30307 GB/T 276—1994）
2.圆锥齿轮的画法1
1
2
3
4
不剖时
三门峡职业技术学院 机 电工程 系
圆锥齿轮啮合的画法2
单个
啮合
圆锥齿轮工作图
三门峡职业技术学院 机 电工程 系
三门峡职业技术学院 机 电工程 系
8.3 键、销联接
8.3.1 键 联 接
键
加工
轴槽
准备 装配
加工 孔槽
装配 完成
三门峡职业技术学院 机 电工程 系
M12-5g6g-50
三门峡职业技术学院 机 电工程 系
(2)管螺纹的标记
G3/4
G3/4
G3/4A-LH
三门峡职业技术学院 机 电工程 系
梯形和锯齿型螺纹标记
螺纹代号×导程(螺距) 旋向-中径公差带-旋和长度 例： Tr28×5-7H Tr28×10(p5)-LH-7e-L S24×5-6h-n
L
键B16×100GB1096-79
键16×100GB1096-79
键C16×100GB1096-79
L
三门峡职业技术学院 机 电工程 系
（1）键槽的画法及尺寸标注 3.2
10 40
10
6.3
轴槽的 画法
41.3 33
45
3.2 10 6.3
孔槽的 画法
三门峡职业技术学院 机 电工程 系
工程制图第八章
斜度不大的结构简化画法
小圆角、小倒圆、小倒角的简化画法和注法
回转体上小平面的简化画法
9、断开的画法
轴、杆类较长的机件，当沿长度方向形状相同
或按一定规律变化时，允许断开画出。
实长 拉杆轴套断开画法
标注尺寸时，
仍注实长。
实长
阶梯轴断开画法
B
B－B 正确 B－B
错误
A
A
B A－A
规则：
对于机件的肋板，如按纵向剖切， 肋板不画剖面符号，而用粗实线将 它与其邻接部分分开。
2、均匀分布的肋板及孔的画法
A－A 肋不对称 画成对称 孔未剖到 画成剖到 B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画出一个
或几个，其余只需用细点画线表示其中心位置。
清楚，所以在不剖的半个外
形视图中，表达内部形状的
虚线，应省去不画 。
2）画半剖视图，不影响其
他视图的完整性。
3）半剖视图剖视图的标注方法与全剖视图的标注方法相同
3. 局部剖视图
A－A B B
用剖切平面局部地剖开物体
所得的剖视图。
B－B
A
A
A－A B B
用剖切平面局部地剖开物
体所得的剖视图。
B－B
可用双折线代替波浪线。
A
A
适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。
1） 实心杆上有孔、槽时，应采用局部剖视。
2）需要同时表达不对称机件的内外形状时，可以采用局部剖视
3）当对称机件的轮廓线与中心线重合，不宜采用
半剖视时。
正确
错误
4）当机件的内外形都较复杂，而图形又不对称时。
工程制图 第八章8-12装配图画法(新)

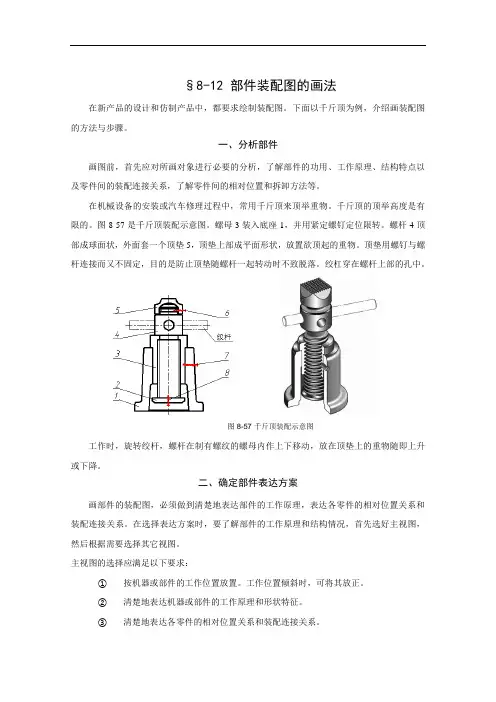

§8-12 部件装配图的画法在新产品的设计和仿制产品中，都要求绘制装配图。
下面以千斤顶为例，介绍画装配图的方法与步骤。
一、分析部件画图前，首先应对所画对象进行必要的分析，了解部件的功用、工作原理、结构特点以及零件间的装配连接关系，了解零件间的相对位置和拆卸方法等。
在机械设备的安装或汽车修理过程中，常用千斤顶来顶举重物。
千斤顶的顶举高度是有限的。
图8-57是千斤顶装配示意图。
螺母3装入底座1，并用紧定螺钉定位限转。
螺杆4顶部成球面状，外面套一个顶垫5，顶垫上部成平面形状，放置欲顶起的重物。
顶垫用螺钉与螺杆连接而又不固定，目的是防止顶垫随螺杆一起转动时不致脱落。
绞杠穿在螺杆上部的孔中。
图8-57千斤顶装配示意图工作时，旋转绞杆，螺杆在制有螺纹的螺母内作上下移动，放在顶垫上的重物随即上升或下降。
二、确定部件表达方案画部件的装配图，必须做到清楚地表达部件的工作原理，表达各零件的相对位置关系和装配连接关系。
在选择表达方案时，要了解部件的工作原理和结构情况，首先选好主视图，然后根据需要选择其它视图。
主视图的选择应满足以下要求：①按机器或部件的工作位置放置。
工作位置倾斜时，可将其放正。
②清楚地表达机器或部件的工作原理和形状特征。
③清楚地表达各零件的相对位置关系和装配连接关系。
其它视图的选择：分析部件中还有哪些工作原理、装配关系和主要零件的结构没有表达清楚，然后确定选用适当的其它视图。
至于各视图采用何种表达方法，应根据需要来确定，但每个零件至少应在某个视图中出现一次。
为了清楚地表达千斤顶的工作原理、传动路线和装配关系，选择垂直于螺杆的轴线方向作为主视图的投射方向，并将主视图画成全剖视图。
俯视图沿螺母与螺杆的结合面剖切，表达螺母和底座的外形，俯视方向再取一局部视图表达顶垫顶面结构，过螺杆上部孔的轴线剖切断面图，表达螺杆上部穿绞杆的两通孔的局部结构（图8-58f）。
三、具体画图1.选比例，定图幅，画出各视图的主要基准线，如轴线、中心线、零件的主要轮廓线。
第八章 图样画法及图案填充
标注的内容
A -A
A
A
标注内容：
① 剖切线：指示剖切面的位置。
② 剖切符号 :表示剖切面起、迄和转折位置及投射 方向。
③ 剖视图的名称。
1 标注的内容
2 可以简化和省略标注的情况
1 当剖视图按投影 关系配置，中间又 没有其他图形隔开 时，可省略箭头。
2 可以简化和省略标注的情况
2 当单一剖切平面 通过机件的对称平 面，且剖视图按投 影关系配置，中间 又没有其他图形隔 开时，可省略标注。
向视图
1.3局部视图
局部视图是将物体 的某一部分向基本 投影投射所得的视 图。
局部视图
用带字母的箭头指明要表达的部位和投 影方向，并注明视图名称。
局部视图
局部视图的范围用波浪线表示。当表示 的局部结构是是完整的且外轮廓封闭时， 波浪线可省略。
局部视图
局部视图可按基本视图的配置形式配置，即按 投影关系配置时，中间若没有其他图形隔开， 可以省标注。
1 全剖视图
全剖视图
➢用剖切面完全剖开物体所得的剖视图。
适用范围
➢外形较简单，内形较复杂，而图形又 不对称时。
标注方法
➢标注方法按照国家标准的规定标注。
1 全剖视图
2 半剖视图
半剖视图
➢以对称线为界，一半画视图，一半画 剖视。
适用范围
➢内、外形都需要表达，而形状又基本 对称时。
2 半剖视图
2 半剖视图
3 画剖视图的注意事项
1 剖切平面的选择：
➢通过机件的对称面或轴线且平行或垂 直与投影面。
2 剖切是一种假想，其他视图应完 整画出。
3 剖切面后的可见轮廓必须全部画 出，不得遗漏。
3 画剖视图的注意事项
工程力学(第二版)第8章图样画法答案
正确标注尺寸、公差和表面粗糙 度等制造要求。
装配图的绘制
装配图的绘制步骤
确定视图布局，选择适当的视图数量和位置。
绘制各个零件的外形轮廓，并确定它们之间的相 对位置。
装配图的绘制
1
标注尺寸、配合公差、安装尺寸等装配要求。
2
添加技术要求，如装配方法、检验标准等。
装配图的绘制要点
3
装配图的绘制
突出各个零件之间的装配关系 和配合要求。
图样画法的实际应用案例
要点一
总结词
了解图样画法的实际应用
要点二
详细描述
图样画法在实际工程中有着广泛的应用，如机械制造、建 筑设计、水利工程等领域。通过实际应用案例的分析，可 以深入了解图样画法的具体应用方法和技巧，掌握在实际 工程中运用图样画法解决实际问题的能力。同时，还可以 通过案例分析，了解各种工程实践中可能遇到的问题和解 决方法，提高工程实践能力和创新能力。
将零件的侧面投影所得的视图 。
仰视图
将零件的底面投影所得的视图 。
视图的选择
根据零件的结构特点 选择适当的视图。
根据零件的工作原理 选择视图。
根据零件的加工制造 方式选择视图。
视图的配置
配置视图时，应遵循“主、俯、左、 仰”的顺序。
配置视图时，应考虑零件的工作原理 和运动特点。
配置视图时，应考虑零件的加工制造 顺序。
THANKS
感谢观看
零件图与装配图的读图要点
零件图与装配图的读图
注意图纸上的细节和标注，避免 误解或遗漏。
结合实际应用，理解零件或装配 体的功能和要求。
熟悉常用标准和规范，以便更好 地理解图纸内容。
04
图样画法的综合应用
机械制图课件第8章机件图样的画法
用局部的剖切平面剖开物体，适用于展示物体的某一部分内部结构。
局部剖视图
断面图是一种将物体某一截面的轮廓形状展示出来的视图表达方法。
断面图的概念
主要用于表达物体的某一截面的形状，如梁、柱、轮轴等。
断面图的用途
在视图中画出物体的某一截面，并画出该截面的投影。
断面图的画法
移出断面图
将断面图移出视图之外，适用于表达物体的某一截面的形状。
根据零件的结构特点和工作状况，选择合适的视图布局，确定主视图和其他视图的位置。
确定表达方案
根据投影关系，绘制零件的各个视图，包括剖视图、断面图等，以清晰地表达零件的结构。
绘制视图
根据零件的实际尺寸，标注各部分的尺寸，包括总体尺寸、定形尺寸和定位尺寸。
标注尺寸
在零件图样上编写对零件的材料、热处理、表面处理等方面的技术要求。
03
02
01
半剖视图
通过一个剖切平面将机件分为两部分，仅对其中一部分进行剖切，以同时表达机件的内外形状。适用于对称或基本对称的机件。
全剖视图
通过一个剖切平面完全剖开机件，以显示其内部结构。适用于表达内部形状较复杂的机件。
局部剖视图
仅对机件的某一部分进行剖切，以显示该部分的内部结构。适用于表达局部内部结构的机件。
3. 绘制装配干线
2. 选择视图
熟悉机器或部件的工作原理、结构特点、装配关系等，明确绘制要求。
根据机器或部件的特点，选择合适的视图，包括主视图、俯视图、侧视图等。
根据各零件的装配关系，绘制出装配干线，表示零件之间的相对位置和装配关系。
根据机器或部件的实际尺寸，标注出各零件的尺寸和配合关系。
对每个零件进行编号，以便识别和区分。
现代工程图学第八章 图样画法
绘制局部放大图时，用细实线圆或长圆圈出被 放大的部位，并尽量配置在被放大部位的附近。
当同一物体有几个被放大部位时，必须用罗马 数字依次标明，并在上方标注出相应的大写罗马数 字和采用的比例。若只有一处被放大时，在局部放 大图上方只需注明所采用的比例。
§5 规定画法和简化画法
（1）对于物体上的肋、轮幅及薄壁等，如按纵 向（剖切平面平行于它们的厚度方向）剖切时，这 些结构都不画剖面符号，而且用粗实线将它与其相 邻部分分开。
不要画在轮廓线的延长线位置
画局部剖视图应注意的问题：
（3） 当被剖切结构为回转体时，允许将该结构 的轴线作为局部剖视图与视图的分界线。
画局部剖视图应注意的问题：
（4） 当用单一剖切平面剖切，且剖切位置明显 时，局部剖视图的标注可省略。
画局部剖视图应注意的问题：
当剖切平面的位置不明显或剖视图不在基本视 图位置时，应标注剖切符号、投射方向和局部剖视 图的名称。
六个投影面展开时，规定正投影面不动，其余各投 影面按图示的方向，展开到正投影面所在的平面上。
主视图
仰视图
右视图 俯视图
左视图
后视图
主视图被确定之后，其他基本视图与主视图的 配置关系也随之确定，此时，可不标注视图名称。
1.2 向视图
向视图是可以自由配置的视图。 在向视图的上方标注“”(“”为大写拉丁字母)；在 相应视图附近用箭头指明投射方向，并标注相同的字母。
(2) 在剖视图的上方用大写拉丁字母标出剖视图的名称
“-”，并在剖切符号附近注上相同的字母（当图形拥
挤时，转折处可不写字母），字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本视图关系配置时，可省略箭头。
单击立体模型区或此处可观看三维动画
