紫外光固化材料
uv树脂光老化黄变原理
uv树脂光老化黄变原理UV树脂是一种常用的光固化材料，广泛应用于涂料、胶水、油墨等领域。
然而，长时间暴露在紫外线下，UV树脂会发生光老化黄变现象。
本文将从化学反应的角度解析UV树脂光老化黄变的原理。
UV树脂光老化黄变是由于紫外线照射导致其分子结构发生变化所致。
首先，UV树脂的分子中包含了许多双键结构，这些双键结构在紫外线的照射下会发生光化学反应。
光化学反应是指光能被吸收后，分子结构发生改变的化学反应。
在紫外线照射下，UV树脂中的双键结构会发生裂解，生成自由基。
自由基是一种非常活跃的化学物质，它们具有很强的氧化能力。
UV 树脂中的自由基会与周围的氧气发生反应，形成氧化产物。
这些氧化产物会导致UV树脂的颜色发生变化，从而使其变黄。
UV树脂中还含有一些添加剂，如光稳定剂和抗氧化剂。
光稳定剂是一种能够吸收紫外线的物质，它可以减缓UV树脂的光老化速度，延长其使用寿命。
抗氧化剂则可以抑制自由基的生成，从而减少UV树脂的黄变现象。
然而，即使添加了光稳定剂和抗氧化剂，UV树脂仍然难以完全避免光老化黄变的问题。
这是因为紫外线具有很高的能量，能够克服添加剂的保护作用，对UV树脂造成损害。
为了减缓UV树脂的光老化黄变速度，我们可以采取一些措施。
首先，可以选择具有更高稳定性的UV树脂材料，这样可以减少光老化黄变的程度。
其次，可以增加光稳定剂和抗氧化剂的添加量，提高UV树脂的抗光老化能力。
此外，还可以采用涂层或包覆的方式，将UV树脂材料保护起来，减少紫外线的照射。
总结起来，UV树脂光老化黄变是由于紫外线照射导致其分子结构发生变化所致。
在紫外线照射下，UV树脂中的双键结构会发生裂解，生成自由基，进而与氧气发生反应形成氧化产物，导致UV树脂变黄。
为了减缓光老化黄变的速度，可以选择稳定性较高的UV 树脂材料，增加光稳定剂和抗氧化剂的添加量，以及采用涂层或包覆的方式进行保护。
这样可以延长UV树脂的使用寿命，提高其在各个领域的应用价值。
ITO光学薄膜用紫外光固化涂料的制备及性能研究
ITO光学薄膜用紫外光固化涂料的制备及性能研究ITO光学薄膜是一种常用的导电透明材料，广泛应用于太阳能电池、显示器等领域。
为了提高ITO薄膜的性能，研究者们常常采用紫外光固化涂料来改善其传导性和透明性。
本文将介绍ITO光学薄膜用紫外光固化涂料的制备及性能研究。
首先，制备ITO光学薄膜的紫外光固化涂料的关键是选择合适的材料和配方。
紫外光固化涂料通常由有机聚合物、光敏剂和辅助剂组成。
有机聚合物可以提供薄膜的机械性能，光敏剂可以吸收紫外光并引发聚合反应。
辅助剂可以调节薄膜的粘度和黏附性。
在选择材料和配方时，需要考虑到聚合物的体积收缩率、硬度、抗黄化性能等指标。
其次，紫外光固化涂料的制备过程中需要控制紫外光的照射条件。
一般来说，照射强度和时间越大，固化度和硬度就会越高，但也会导致薄膜变黄。
因此，需要寻找适当的照射条件来平衡固化度和透明性。
最后，研究者们通过对制备的ITO光学薄膜进行性能测试，来评估紫外光固化涂料的性能。
测试的指标包括薄膜的透过率、电阻率、硬度、黏附性等。
透过率和电阻率是衡量光学性能的主要指标，硬度和黏附性则影响薄膜的机械性能。
研究结果显示，使用合适的材料和配方制备的ITO光学薄膜在紫外光固化涂料的固化度和透明性上表现出良好的性能。
透过率达到80%以上，电阻率在1-10Ω/□范围内，硬度达到2H以上，黏附性达到5级以上。
综上所述，ITO光学薄膜用紫外光固化涂料的制备及性能研究是一项重要的研究课题。
通过合理选择材料和配方，控制紫外光的照射条件，并对制备的薄膜进行性能测试，可以得到高性能的ITO光学薄膜，满足不同领域的应用需求。
紫外光固化技术及UV压敏胶的介绍
紫外固化技术及UV压敏胶的介绍广州市常疆商贸有限公司/什么是紫外光固化技术UV固化油墨或涂料（上光油）由：液态预聚固化油墨或涂料（上光油）由液态预聚物、单体、颜料、添加剂和光活性化合物（光引发剂）混合而成。
当有适当波长和光强的紫外光投射该涂层时，其中的光引发剂便分解成游离基，游离基引发预聚物和单体上的不饱和基团发生快速的加成聚合反应。
上的不饱和基团发生快速的加成聚合反应由于采用的是多功能单体和预聚物，以及游离基反应（例如接枝）的化学特性（快速加成聚合），使涂层迅速转化成不可溶性交联网状结构。
3该增长键近一步反应形成类似于乙烯基溶液聚合物3. 该增长键近步反应，形成类似于乙烯基溶液聚合物的那些聚合物链。
如果增长着的分子含有一个以上的双键，则就会产生交联网状结构。
例如例如：P* + CH 2=CHOOC—COOCH=CH 2 + CH 2=CH—R—CH= CH 2游离基稀释剂（单体）预聚物→~CH 2—CH—R—CH—CH 2—CHOOC—COOHC—CH 2P||||CH 2CH 2交联聚合物网络||CH CH R CH—CH—CH 2—R—CH | |4UV 体系会因紫外灯源的红外辐射而经受额外的温升4. UV 体系会因紫外灯源的红外辐射，而经受额外的温升。
紫外（UV）光谱注：任何一种紫外线灯，都会同时产生紫外（UV）、可见光（VL）、红外线（IR ），紫外线和红外线都不可见，其中紫外线是固化过程所需要的，而红外线则是热量的主要来源。
UV灯（高压汞灯）灯管结构高压汞灯的发射光谱紫外光固化涂料的配方组成树脂(主要組成部份,决定塗膜的物性)•UV树脂(主要組成部份,决定塗膜的物性)•稀釋单体(降粘,同時修正主体物性的不足)•光引发剂(引發塗膜的反应)•溶剂(在噴塗系統中,用來降粘和調整施工性)•添加剂(修正主体流平,消泡,和分散的問題)添加剂(修正主体流平消泡和分散的問題)什么是压敏胶压敏胶：压敏胶粘剂的简称，即pressure压敏胶压敏胶粘剂的简称即pressure sensitive adhesive（PSA）。
光固化树脂材料的组成及作用
光固化树脂材料的组成及作用《光固化树脂材料的组成及作用》光固化树脂材料是一种特殊的材料，可以通过紫外光或其他可见光源的照射来引发化学反应，从而实现材料的快速固化。
它在许多行业中得到广泛应用，如涂料、胶粘剂、3D打印等领域。
这种光固化树脂材料主要由以下几种组分构成：1. 光敏物质：光敏物质是光固化树脂材料的关键组成部分。
它的作用是吸收光能，并在光照射下引发化学反应。
常见的光敏物质包括光引发剂和光敏稳定剂。
光引发剂可以吸收光能并转化为活性物质，从而启动固化反应；光敏稳定剂则可以增加光固化树脂材料的稳定性，延长其使用寿命。
2. 树脂基体：树脂基体是光固化树脂材料的主体成分，它决定了材料的性能和用途。
树脂基体可以选择不同类型的树脂，如丙烯酸、环氧树脂等。
这些树脂具有不同的特性，如硬度、耐磨性、耐化学品性等，可以根据具体需求进行选择。
3. 填料：填料是光固化树脂材料的添加剂，用于改善材料的物理性能和工艺性能。
常见的填料有纤维素、颜料、填充物等。
填料可以增加材料的强度、硬度和耐磨性，同时还可以调节材料的颜色和外观。
光固化树脂材料的主要作用包括以下几个方面：1. 快速固化：光固化树脂材料可以通过光照射快速固化，极大地提高了生产效率。
相比传统的热固化材料，光固化材料节省了固化时间，并且不需要额外的加热设备，更加节能环保。
2. 优良性能：光固化树脂材料具有良好的物理性能和化学稳定性。
由于固化过程发生在分子级别，材料具有较高的强度、硬度和耐光、耐化学品性能。
3. 定制化生产：光固化树脂材料可以通过调整配方成分来实现定制化生产。
树脂基体、光敏物质和填料的种类和比例可以进行灵活调整，以满足不同工艺和应用的需求。
总而言之，光固化树脂材料的成分包括光敏物质、树脂基体和填料，它具有快速固化、优良性能和定制化生产等作用。
在未来，随着光固化技术的不断发展，光固化树脂材料有望在更多领域得到广泛应用。
紫外光固化胶的组成及应用
紫外光固化胶的组成及应用紫外光固化胶，又称UV胶是一种由光引发剂在紫外光下迅速固化，产生活性自由基或阳离子，导致不饱和单体聚合和交联反应的粘合剂。
它不仅可以在链的末端产生一个新的起始中心，而且在光消失后，还可以在固化和引发聚合后发生，使不易到达的部分凝固。
标签：UV固化粘合剂；组成；应用与以甲基丙烯酸甲酯为稀释剂制备的光敏胶粘剂相比，该胶粘剂具有更好的粘接强度和抗水性。
合成的透明UV固化胶具有良好的折射率、良好的粘接强度和耐候性。
同时还具有固化时收缩率低、固化后热膨胀系数低、玻璃化温度高的优点。
一、特点紫外光固化胶固化具有以下特点：（1）固化时间短，固化时间一般在1分钟内完成，有利于自动化生产、高效、高能量利用、低固化温度、室温固化；（2）绿色环保，采用低挥发性原料，不使用溶解剂，几乎完全固化；（3）光学性能好，耐候性好，无色黄色凝胶，透明度高，薄膜的性能优于热固化膜，硬度高，耐磨性好，阻燃性好。
由于这些独特的优点，固化胶得到了迅速的推广和广泛的应用。
二、紫外光固化胶的组成1.活性稀释剂。
活性稀释剂是指各种具有不饱和度或官能团的单体，能聚合参与光固化反应，并对光固化齐聚体起稀释、调节黏度的作用，有利于涂布ⅢJ。
活性稀释剂可发生光固化反应，故减少了UV胶有机物质的挥发，具有良好的环保性能。
活性稀释剂固化时具有收缩特性，很大程度上影响了UV胶的粘附力，且对皮肤有较大的刺激性。
故减少其用量，解决光固化树脂的黏度问题成为研究重点。
引用二羟甲基丙酸为活性稀释剂，合成了一定支化度的端羟基支化树脂；再用烯丙基醚马来酸酐部分改性后成为一种热固化型支化聚酯。
该合成物黏度低，减少了uV胶中活性稀释剂的用量，且其固化速率和固化膜的硬度随官能度的增加而提高，具有很好的性能。
用丙烯酸一2一乙基己酯和丙烯酸叔丁酯作为活性稀释剂，采用悬浮聚合法制得微球型PSA，制得的uV胶体积收缩率下降，但其粘接强度、剪切强度、剥离强度也受到影响。
管道紫外光固化材料

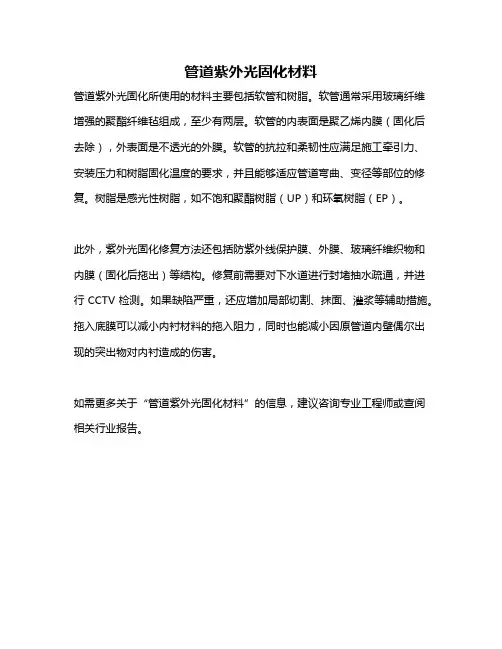

管道紫外光固化材料
管道紫外光固化所使用的材料主要包括软管和树脂。
软管通常采用玻璃纤维增强的聚酯纤维毡组成，至少有两层。
软管的内表面是聚乙烯内膜（固化后去除），外表面是不透光的外膜。
软管的抗拉和柔韧性应满足施工牵引力、安装压力和树脂固化温度的要求，并且能够适应管道弯曲、变径等部位的修复。
树脂是感光性树脂，如不饱和聚酯树脂（UP）和环氧树脂（EP）。
此外，紫外光固化修复方法还包括防紫外线保护膜、外膜、玻璃纤维织物和内膜（固化后拖出）等结构。
修复前需要对下水道进行封堵抽水疏通，并进行CCTV检测。
如果缺陷严重，还应增加局部切割、抹面、灌浆等辅助措施。
拖入底膜可以减小内衬材料的拖入阻力，同时也能减小因原管道内壁偶尔出现的突出物对内衬造成的伤害。
如需更多关于“管道紫外光固化材料”的信息，建议咨询专业工程师或查阅相关行业报告。
无影胶
无影胶无影胶（uv胶）又称光敏胶、紫外光固化胶，无影胶是一种必须通过紫外线光照射才能固化的一类胶粘剂，它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用。
UV是英文Ultraviolet Rays的缩写，即紫外光线。
紫外线(UV)是肉眼看不见的，是可见光以外的一段电磁辐射，波长在10~400nm的范围。
无影胶固化原理是UV 固化材料中的光引发剂（或光敏剂）在紫外线的照射下吸收紫外光后产生活性自由基或阳离子，引发单体聚合、交联化学反应，使粘合剂在数秒钟内由液态转化为固态。
中文名无影胶外文名UVglue优点无挥发，固化快，透明度高应用玻璃制品、水晶制品、塑料预聚物30~50%丙烯酸酯别称光敏胶、紫外光固化胶注意有物体一面透光才可粘接目录1. 1 主要成分2. 2 常见应用3. 3 产品特点4. 4 优点5. 5 使用方法1. 6 缺点2. 7 应用领域3. ▪工艺玻璃4. ▪电子电器5. ▪光学领域1. ▪数字光盘2. ▪医疗用品3. ▪其他用途4. 8 常见问题5. 9 注意事项1. 10 产生气泡2. ▪使用方法3. ▪质量改进4. 11 使用常识无影胶主要成分单体：40~60%光引发剂：1~6%助剂：0.2~1%预聚物有：环氧丙烯酸酯、聚氨酯丙烯酸酯、聚醚丙烯酸酯、聚酯丙烯酸酯、丙烯酸树脂等。
单体有：单官能（IBOA、IBOMA、HEMA等）、二官能（TPGDA、HDDA、DEGDA、NPGDA等）、三官能及多官能（TMPTA、PETA等）引发剂有：1173，184，907，二苯甲酮等助剂可加可不加,它可以作为粘接剂使用，也可作为油漆、涂料、油墨等的胶料使用。
无影胶常见应用塑料与塑料、塑料与玻璃、塑料与金属等材料的粘接。
主要针对工艺品行业塑料的自粘和互粘，家具行业，例如茶几玻璃与钢架粘接，玻璃鱼缸粘接，包括PMMA亚克力（有机玻璃）、PC、ABS、PVC、PS等热塑性塑料。
无影胶产品特点通用型产品适用范围极广、塑料与各种材料的粘接都有极好的粘接效果；粘接强度高、通过破坏试验的测试可达到塑料本体破裂而不脱胶，UV胶可几秒钟定位、一分钟达到最高强度、极大地提高了工作效率；固化后完全透明、产品长期不变黄、不白化；对比传统的瞬干胶粘接、具有耐环测、不白化、柔韧性好等优点；P+R 按键（油墨或电镀按键）破坏实验可使硅橡胶皮撕裂；耐低温、高温高湿性能极优；可通过自动机械点胶或网印施胶、方便操作。
第三节 单体-预聚体3
常见的双官能丙烯酸酯单体 2
O H2C C CH3 C O O (CH2)6 O C C CH3 CH2
己二醇双甲基丙烯酸酯(HDDMA)
粘度小、稀释性好、活性大、柔性好、附着好 较HDDA少用
常见的双官能丙烯酸酯单体 3
O H 2C CH C O
CH3 CH CH2
O CH 2 CH3
O
O
C H
R H2C C O C OH + R1 OH H2C R C O C O R1
R=H ,CH3
单官能（甲基）丙烯酸酯反应通式
R1: 常见为甲酯、乙酯、丁酯、辛酯、十八酯等 共性：活性较低、交联度低、收缩率低 挥发性：随R1基团增大而降低 硬度（Tg）：随R1基团增大而降低
常见的单官能（甲基）丙烯酸酯1
常见的二元醇 ： 乙二醇 , 一缩二乙二醇 , 二缩三乙二醇, 三 缩四乙二醇 聚乙二醇 ,1，4—丁二醇, 新戊二醇 ,1，6—己二醇 二缩三丙二醇
常见的双官能丙烯酸酯单体 1
O H2C CH C O
O
(CH2)6 O C
CH
CH2
己二醇双丙烯酸酯(HDDA)
粘度小、稀释性好、活性大、柔性好、附着好
CH3
NCO
CH3 OCN NCO
NCO 甲苯二异氰酸酯（TDI）
OCN
NCO
MDI
OCN
(CH2)6 HDI
NCO
HO
CH2CH2O n H
聚乙二醇
CH3
CH3 HO CH2CHO n H 聚 二 丙 醇
HO
CH2CH2O
x
CH2CHO
y
H
环氧 烷——环 丙烷 聚物 乙 氧 共
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1173的分解示意图
O CH3 C C OH
hνLeabharlann CH3Darocur 1173
O
CH3
C. + . C OH
CH3
Irgacure 184(CIBA)分解示意图
O OH
C
hν
O
. OH
C.. +
5 α—胺烷基苯酮 1
ON
O CH2Ph CH3 CCN
C2H5 CH3
Irgacure 369
特点：第二代引发剂
CH2-(OCH2CH2)z-O -CO-CH=CH2
7.2.2 光引发剂和紫外光源
7.2.2.1 提氢型引发剂 7.2.2.2 均裂型引发剂 7.2.2.3 紫外光源
第一代光引发剂：苯偶姻系（效率低， 暗反应）
第二代光引发剂：苯偶姻缩酮系 （效率高，无暗反应）
第三代光引发剂：酰基膦氧化物 （效 率更高，可见光固化）
CH3
CH3
OO O
hν
CH3
CP C
CH3
Ph CH3
CH3
CH3
CH3
O
OO
CH3
C+ P C
CH3
CH3
Ph CH3
O
CH3
O
P+
C
Ph
CH3
CH3
酰基膦氧化物TPO（二）
CH3 O O Ph
H3C
CP
Ph
CH3
特点：第三代引发剂
固体、适用于丙烯酸酯体系、良好的 热稳定性，有色体系、很高引发活性
涂料：木材、金属、塑料、纸张 油墨 ：丝印、胶印、凸印、凹印 粘合剂：玻璃/玻璃、玻璃/金属 电子：光刻胶、阻焊剂、标记油墨 生物医用：牙科材料
紫外光固化材料的发展现状
2 0世纪60年代末，德国拜耳公司首 次成功开发不饱和聚酯光固化木器 涂料。
直到80年代，超过15％增长率， 目前10％左右。全球达几十万吨。
7.2 紫外光固化材料
7.2.1 概述 7.2.2 光引发剂和紫外光源 7.2.3 稀释剂 7.2.4 低聚物 7.2.5 紫外光固化材料的应用
• 涂料 • 油墨 • 粘合剂
7.2.1 概述
•什么叫紫外光固化材料？ •紫外光固化材料的特点 •紫外光固化材料的用途 •紫外光固化材料的发展现状
什么叫紫外光固化材料？
稀释剂（单体）
含碳－碳不饱和双键的可聚合单体（丙烯 酸酯单体为主） 分类： 单官能单体（f=1）：丙烯酸丁酯 双官能单体（f=2）：己二醇双丙烯酸酯 多官能 单体（f>2）：三羟甲基丙烷三
丙烯 酸酯
自由基光聚合原理
链的引发：
PI
hν
R•
R•+CH2=CHR 链的增长：
RCH2C • HR
RCH2C • HRR + nCH2=CHR
链的终止：
R(CH2C HR)n CH2C • HR
R• +R•
R-R
P+P
P-P
紫外光固化材料的特点
3E技术：Energy Economy Ecology
•固化速率快：最快可达0.01～0.1秒 •费用低：场地占用、效率、大规模 •污染少：无溶剂（VOC)
缺点：原材料较贵、光污染
紫外光固化材料的用途
O
O
蒽醌
常见的供氢体
CH3 CH2 CH3 CH2 N CH3 CH2
三乙胺
CH3 CH2 HOCH2 CH2 N HOCH2 CH2
HOCH2 CH2 HOCH2 CH2 N HOCH2 CH2
甲基二乙醇胺
三乙醇胺
O C
R N CH2R
R
hν
* O C
T1
OH
R
C
+ N CHR
R
O
CH3
C
CH CH3
提氢型引发剂： 二苯酮/叔胺体系 硫杂蒽酮/叔胺体系、 蒽醌/叔胺体系
均裂型引发剂： 1 苯偶姻及其衍生物 2 苯偶酰缩酮 3 苯乙酮衍生物 4 α—羟烷基苯酮 6 酰基膦氧化物
7.2.2.1 、 提氢型引发剂
PI
hν
PI* RH
PIH+ R•
7.2.2.2、 均裂型引发剂
PI
hν
PI*
R1• ＋ R2•
7.2.2.1 提氢型引发剂
特点：双组分(光敏剂＋供氢体（叔胺）)
引发原理：光敏剂吸光激发，夺取供氢体的 活泼氢，产生具有活性的初级自由基，进一 步引发聚合。
主要类型：二苯酮/叔胺体系 硫杂蒽酮/叔胺体系、 蒽醌/叔胺体系
要求：能举出1～2个典型例子
主要的光敏剂
O C S 硫杂蒽酮
O C 二苯甲酮
OH
苯偶姻的衍生物
OH CC
OR
R=C2H5 C4H9
特点：第一代引发剂 苯偶姻的改进型、溶解性良好、适用于不 饱和聚酯苯乙烯体系、明显的暗反应
苯偶姻的衍生物的分解示意图
OH
CC
OR
hν
R=C2H5 C4H9
. . O
H
C+ C
OR
2 苯偶酰缩酮 （651O）OCH3
CC
OCH3
特点：第二代引发剂 适用于丙烯酸酯体系、良好的热稳定性，
我国90年代快速发展，目前用量 5～10万吨。
发展趋势
光引发剂：
高活性、 可见光区、 水性化 高分子化 低成本、
低聚物
不饱和聚酯 （第一代）
丙烯酸树脂 （第二代）
低粘度、高活性、水性化、
稀释剂（单体） 高活性、低毒、低挥发性、低收缩
如：乙氧基化（丙氧基化）多官能丙烯酸 酯
CH2-(OCH2CH2)x-O -CO-CH=CH2 CH3-CH2－C-CH2-(OCH2CH2)y-O -CO-CH=CH2
无暗反应
苯偶酰缩酮（651 ）的分解示意图
O OCH3
CC
hν
OCH3
O C. +
OCH3 .C
OCH3
3 苯乙酮衍生物 1
OH C C Cl
Cl
特点：第二代引发剂 适用于丙烯酸酯体系、良好的热稳定
性，无暗反应
苯乙酮衍生物 2
O OC2H5
C CH OC2H5
DEAP
特点：第二代引发剂 适用于丙烯酸酯体系、良好的热稳定性，无 暗反应
苯乙酮衍生物的分解示意图
O H hν C C Cl
Cl
* OH C C Cl
Cl
* OH C C Cl
Cl
. . O H
C + C Cl Cl
. . O H
C C + Cl Cl
苯乙酮衍生物的分解示意图
O OC2H5
C CH
hν
OC2H5
DEAP
O
OC2H5
C. + . C H
DEAP
OC2H5
分类： 1 苯偶姻及其衍生物 2 苯偶酰缩酮 3 苯乙酮衍生物 4 α—羟烷基苯酮 6 酰基膦氧化物
要求：掌握结构特点并能举出1～2个例子
1 苯偶姻及其衍生物
OH CC
OH
苯偶姻
特点： 第一代引发剂、适用于不饱和聚酯 苯乙烯体系、明显的暗反应。
苯偶姻的分解示意图
OH
CC
hν
OH
. O
H
C. ＋
C
因为氙是气体，它可用作连续光源，也可 用作脉冲光源。连续型光源，它的氙电弧本 质上是连续的，紫外输出低而红外区较高。
三 反射装置 球面反射装置 平面反射装置
平面反射装置
抛物线反射装置
复习题
1 简述光敏涂料的主要组分及其作用。
2 举例说明提氢型引发剂的引发机理。
3 常见的均裂型引发剂有哪些？说明 它们的分解机理。
固体、适用于丙烯酸酯体系、良好 的热稳定性，有色体系、较高引发活性
CH3S
O CH3 CC N O
hν
CH3
Irgacure 907
CH3S
O
CH3
C+ C N O
CH3
6 酰基膦氧化物819（一）
CH3
CH3
OOO
CH3
CPC
CH3
CH3 Ph H3C
特点：第三代引发剂
固体、适用于丙烯酸酯体系、良好的 热稳定性，有色体系、很高引发活性
hν
RH
S
OH
CH3
C
CH CH3
+R S
O
C2H5
hν
RH
O
OH C2H5 +R
O
O
CH3
C
CH CH3
hν
RH
S
OH
CH3
C
CH CH3
+R S
O H3C
N
C
H3C
CH3 N
CH3
米蚩酮 特点：光敏剂和供氢体合一
7.2.2.2 均裂型引发剂
特点：吸光激发后能够直接分解产生初级自由 基，并进而引发单体聚合。
4 α—羟烷基苯酮（1173）
O CH3 C C OH
CH3
Darocur 1173
特点：第二代引发剂 液体、适用于丙烯酸酯体系、良好的
热稳定性，无暗反应、中等引发活性
4 α—羟烷基苯酮2 Irgacure 184(CIBA)
O OH C
特点：第二代引发剂 白色固体、适用于丙烯酸酯体系、良好
的热稳定性，无暗反应、中等引发活性
固体、适用于丙烯酸酯体系、良好的 热稳定性，有色体系、较高引发活性
