电感器俗称线圈, 最简单的电感器就是用导线空心的绕几圈, 有磁芯的 电感器在磁芯上用导线绕几圈。 无论哪种电感器, 如果结构相同, 其基本特 性相同, 但绕的匝数不同或有无磁芯不同时, 电感器的电感量的大小不同。绕 线匝数越多, 电感量越大, 在同样匝数的情况下, 线圈增加了磁芯后, 电感量 会增加。
就制程的复杂度分析, 湿式制程由于全部采用网版印刷方式制作电 感, 因此制程最为简单, 半干式制程除的运用网版印刷的技术外, 尚须具 备括刀成形的制程技术, 制程的困难度次之, 干式制程除了需具有上述 两种制程技术外, 尚须考虑到压合与对位的问题, 制程的困难度最高。
就技术延伸性分析, 干式制程除了生产芯片电感等积层组件外, 尚可 生产积层芯片复合组件, 虽然湿式制程与半干式制程同样也可用来生产 积层芯片复合组件, 但若考虑产品的良率, 则以干式制程为最佳的选择。
湿式制程的流程与半湿式相当的类似，两者唯一的差别在于 上下基板的制作方式，湿式法为利用印刷方式制作基板，而半湿 式是利用生胚薄片。
.
图一: 芯片电感制程-半干式
.
干式制程不以交叉网印的方式制作积层芯片电感的内部线圈, 而 先以括刀成形的技术制作磁芯材质的生胚薄带, 然后在生胚薄片上制 作穿孔(Via Hole), 于孔中填入内部电极, 并再生胚薄片上做内部线圈 的厚膜网印, 再按序积层压合, 藉穿孔来连接层与层之间的导线, 而成 一组线圈。此法的关键技术在于生胚的稳定度与积层压合时的精准对 位, 至于后段的切割、共烧等程序与半湿式或湿式相同, 详如下图所示。

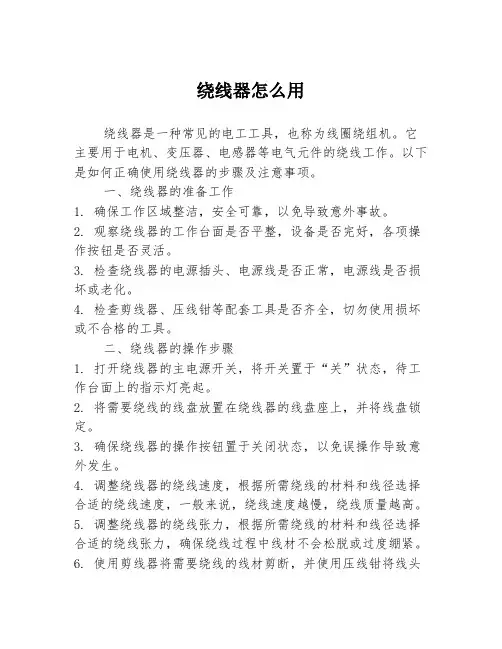

绕线器怎么用
绕线器怎么用绕线器是一种常见的电工工具，也称为线圈绕组机。
它主要用于电机、变压器、电感器等电气元件的绕线工作。
以下是如何正确使用绕线器的步骤及注意事项。
一、绕线器的准备工作1. 确保工作区域整洁，安全可靠，以免导致意外事故。
2. 观察绕线器的工作台面是否平整，设备是否完好，各项操作按钮是否灵活。
3. 检查绕线器的电源插头、电源线是否正常，电源线是否损坏或老化。
4. 检查剪线器、压线钳等配套工具是否齐全，切勿使用损坏或不合格的工具。
二、绕线器的操作步骤1. 打开绕线器的主电源开关，将开关置于“关”状态，待工作台面上的指示灯亮起。
2. 将需要绕线的线盘放置在绕线器的线盘座上，并将线盘锁定。
3. 确保绕线器的操作按钮置于关闭状态，以免误操作导致意外发生。
4. 调整绕线器的绕线速度，根据所需绕线的材料和线径选择合适的绕线速度，一般来说，绕线速度越慢，绕线质量越高。
5. 调整绕线器的绕线张力，根据所需绕线的材料和线径选择合适的绕线张力，确保绕线过程中线材不会松脱或过度绷紧。
6. 使用剪线器将需要绕线的线材剪断，并使用压线钳将线头弯曲，以便于插入线盘的导线孔中。
7. 将线头插入线盘的导线孔中，并使用压线钳将线头固定在导线孔中，确保电流能够顺利通过。
8. 按下绕线器的启动按钮，使绕线器开始工作，同时操纵工作台面上的线盘夹持装置，将线材导向线圈绕组器上，确保线材能够被绕得整齐均匀。
9. 当绕线完成后，松开绕线器的启动按钮，并停止线盘夹持装置的工作，将线材从绕线器上取下，并使用剪线器将线材剪断。
三、绕线器的注意事项1. 在绕线过程中，应保持清醒，不得饮酒或服用镇静剂等影响思维和反应能力的药物。
2. 绕线器只能由受过专业培训和有相关经验的工作人员操作。
3. 在操作绕线器时，应保持手部干燥，杜绝操作时手部滑动引发的危险。
4. 在调节绕线器速度和张力时，应逐步调整，避免因过快或过紧导致线材断裂或断电。
5. 定期检查绕线器的电源线、工作台面、操作按钮等部件是否存在磨损或松动现象，及时修理或更换损坏部件。
绕线电感文档
绕线电感绕线电感（Coil Inductor），也称为线圈或电感器，是一种用于储存和释放磁能的被动电子元件。
它由将导线绕制成一个或多个圈数的螺旋状线圈构成。
绕线电感是电子电路中常用的元件，广泛应用于滤波、变压器、和振荡电路等领域。
在本文中，我们将深入探讨绕线电感的工作原理、设计以及常见应用。
工作原理绕线电感的工作原理基于法拉第电磁感应定律。
根据这个定律，当一个导线中电流变化时，会产生一个反向的电动势，即所谓的自感电动势。
绕线电感的电感值（单位为亨利，H）取决于导线的长度、直径、线圈数目以及线圈之间的间隔。
当电流通过绕线电感时，由于自感电动势的存在，电流的变化速率会受到阻碍，从而形成一个反向的电动势，使电流变化变得缓慢。
设计在设计绕线电感时，有几个关键的参数需要考虑，包括电感值、耐流能力和频率响应。
这些参数的选择取决于电路的要求和应用的特定需求。
电感值电感值是绕线电感最重要的参数之一。
它决定了电感器在电路中的作用。
电感值的选择通常需要根据所需的频率范围和所需的电流容量来确定。
绕线电感需要能够承受流过其导线的电流。
耐流能力是指电感器所能容纳的最大电流。
在选择绕线电感时，必须确保其耐流能力足够以满足实际应用的需求。
频率响应绕线电感还具有频率响应，即其对不同频率的电流变化的敏感程度。
在设计绕线电感时，需要考虑所需的频率范围，并选择适合的电感类型和结构。
应用绕线电感在电子电路中有广泛的应用。
以下是一些常见的应用示例：滤波器绕线电感在滤波器电路中起到重要作用。
通过选择适当的电感值和频率响应，绕线电感可以滤除电路中的噪声和干扰信号，从而实现信号的精确放大和处理。
变压器绕线电感也可以用作变压器的关键元件。
通过改变绕线电感的线圈数目，变压器可以实现电压的升降转换，并且在不同电路之间提供电气隔离。
振荡电路绕线电感在振荡电路中常被用作谐振元件。
在振荡电路中，绕线电感和电容器一起形成谐振回路，产生特定频率的振荡信号。
绕线电感还可以用作传感器，用于检测磁场的变化。

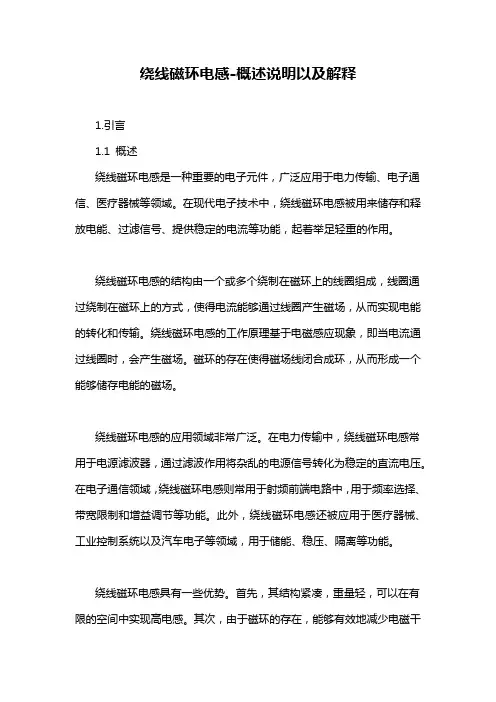

绕线磁环电感-概述说明以及解释
绕线磁环电感-概述说明以及解释1.引言1.1 概述绕线磁环电感是一种重要的电子元件，广泛应用于电力传输、电子通信、医疗器械等领域。
在现代电子技术中，绕线磁环电感被用来储存和释放电能、过滤信号、提供稳定的电流等功能，起着举足轻重的作用。
绕线磁环电感的结构由一个或多个绕制在磁环上的线圈组成，线圈通过绕制在磁环上的方式，使得电流能够通过线圈产生磁场，从而实现电能的转化和传输。
绕线磁环电感的工作原理基于电磁感应现象，即当电流通过线圈时，会产生磁场。
磁环的存在使得磁场线闭合成环，从而形成一个能够储存电能的磁场。
绕线磁环电感的应用领域非常广泛。
在电力传输中，绕线磁环电感常用于电源滤波器，通过滤波作用将杂乱的电源信号转化为稳定的直流电压。
在电子通信领域，绕线磁环电感则常用于射频前端电路中，用于频率选择、带宽限制和增益调节等功能。
此外，绕线磁环电感还被应用于医疗器械、工业控制系统以及汽车电子等领域，用于储能、稳压、隔离等功能。
绕线磁环电感具有一些优势。
首先，其结构紧凑，重量轻，可以在有限的空间中实现高电感。
其次，由于磁环的存在，能够有效地减少电磁干扰，提高电路性能的稳定性。
此外，绕线磁环电感还具有可调节性和频率响应宽等特点，使得其在各种应用场景下都能够得到灵活使用。
绕线磁环电感的发展前景非常广阔。
随着电子技术的不断进步和应用需求的增加，对于更高效、更紧凑、更稳定的绕线磁环电感的需求也越来越高。
对于材料和工艺的不断创新将为绕线磁环电感的进一步改进提供良好的基础。
预计未来绕线磁环电感将在能源存储、信息通信、智能电子等领域有着广泛的应用。
综上所述，绕线磁环电感作为一种重要的电子元件，在电力传输、电子通信、医疗器械等领域有着广泛的应用。
其具有紧凑的结构、优异的性能和广阔的发展前景，对于推动电子技术的发展和创新具有重要的意义。
1.2 文章结构本文将围绕绕线磁环电感展开详细的讨论。
文章结构如下：首先，在引言部分，我们将概述绕线磁环电感的基本概念和背景，介绍其在电路中的作用以及本文的目的和重要性。
电感、线圈和变压器的实用知识
什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应组件，也是电子电路中常用的元器件之一。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源组件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L”表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母“T”（旧标准为“B”）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离，如图6-4所示。

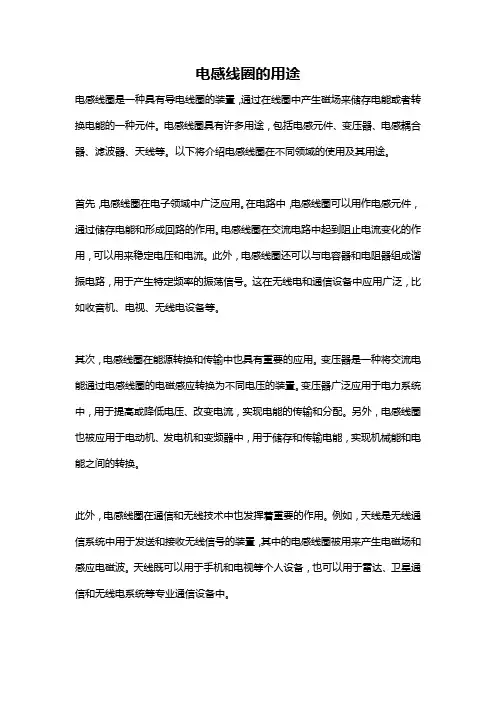

电感线圈的用途
电感线圈的用途电感线圈是一种具有导电线圈的装置，通过在线圈中产生磁场来储存电能或者转换电能的一种元件。
电感线圈具有许多用途，包括电感元件、变压器、电感耦合器、滤波器、天线等。
以下将介绍电感线圈在不同领域的使用及其用途。
首先，电感线圈在电子领域中广泛应用。
在电路中，电感线圈可以用作电感元件，通过储存电能和形成回路的作用。
电感线圈在交流电路中起到阻止电流变化的作用，可以用来稳定电压和电流。
此外，电感线圈还可以与电容器和电阻器组成谐振电路，用于产生特定频率的振荡信号。
这在无线电和通信设备中应用广泛，比如收音机、电视、无线电设备等。
其次，电感线圈在能源转换和传输中也具有重要的应用。
变压器是一种将交流电能通过电感线圈的电磁感应转换为不同电压的装置。
变压器广泛应用于电力系统中，用于提高或降低电压、改变电流，实现电能的传输和分配。
另外，电感线圈也被应用于电动机、发电机和变频器中，用于储存和传输电能，实现机械能和电能之间的转换。
此外，电感线圈在通信和无线技术中也发挥着重要的作用。
例如，天线是无线通信系统中用于发送和接收无线信号的装置，其中的电感线圈被用来产生电磁场和感应电磁波。
天线既可以用于手机和电视等个人设备，也可以用于雷达、卫星通信和无线电系统等专业通信设备中。
在工业和交通领域中，电感线圈也有广泛的应用。
例如，电感线圈可以用于感应加热设备，利用其通过感应磁场产生的热量来加热物体。
电感线圈还可以被用作感应式传感器，测量物体的位置、速度、流量和压力等物理量。
在汽车工业中，电感线圈被用于发动机点火系统、点火线圈、供油系统和电动机控制等关键部件中。
此外，电感线圈在医疗和科学研究中也有应用。
例如，MRI（磁共振成像）技术利用电感线圈产生的巨大磁场来观察人体内部的结构和功能。
电感线圈还可以用于实验室中的各种研究，包括物理、化学、生物和地球科学领域。
总的来说，电感线圈作为一种重要的电子元件，具有广泛的用途。
它被应用于电子设备、能源转换和传输、通信技术、工业制造、医疗、科学研究等各个领域。
电感知识点总结归纳
电感知识点总结归纳电感是电路中常见的元件之一，它是利用电流在线圈周围产生的磁场来存储能量的器件。
在电路中，电感可以起到隔直通交的作用，也可以用来调节频率，滤波等功能。
下面对电感的基本知识点进行总结归纳。
一、电感的基本概念1. 电感的定义电感是指当通过一个线圈的电流变化时，线圈周围会产生一个磁场，这个磁场会导致线圈内产生电动势，从而存储电能的元件。
2. 电感的单位电感的单位是亨利（H），符号是L。
1H等于1秒内通过1安培的电流，产生1伏的电动势。
3. 电感的符号在电路图中，电感通常用一个卷绕线圈的图形表示，符号如下：4. 电感的公式电感的大小与线圈的结构和材料有关，一般的电感公式为：L = N^2 * μ0 * A / l其中，L为电感的大小，N为线圈的匝数，μ0是真空中的磁导率，A是线圈的截面积，l 是线圈的长度。
二、电感的特性1. 自感和互感当电流在一个线圈中流过时，线圈内部就会产生一个磁场，这个磁场会导致线圈内部产生电动势，称之为自感。
而当两个线圈靠近时，一个线圈的电流变化也会引起另一个线圈内部产生电动势，这种现象称之为互感。
2. 电感的能量存储电感存储的能量可以用下面的公式表示：W = 1/2 * L * I^2其中，W为存储的能量，L为电感的大小，I为通过电感的电流。
3. 电感的频率特性电感在电路中还有一个重要的特性就是对于交流电的特性。
在交流电路中，电感会通过对交流电的阻抗来改变电路中电流的大小和相位。
三、电感在电路中的应用1. 隔直通交电感在电路中最常见的用途就是起到隔直通交的作用。
在直流电路中，电感可以阻止电流急剧变化，起到平滑电流的作用；在交流电路中，电感可以通过对交流电的阻抗影响来改变电路中电流的大小和相位。
2. 电感的滤波作用电感在电路中还可以用来进行滤波，通过对交流电的阻抗影响，可以滤除特定频率的交流信号，起到滤波的作用。
3. 电感的频率调节和谐振电感在电路中还可以用来进行频率调节和谐振。
电感线圈及变压器的基本知识
电感线圈及变压器的基本知识常见的高频阻流圈、振荡线圈、天线线圈、天线阻抗变换器、电源变压器、输出变压器等，都属于电感器件。
电感线圈与电阻器、电容器及三极管等元件恰当组合后，能构成滤波器、放大器、振荡器等电子电路。
一、电感线圈及其电路图形符号电感线圈就是用漆包线或纱包线一圈靠一圈地绕在绝缘管架、磁芯或铁芯上的一种元件。
电感线圈也可简称为线圈，通常在电路图中用字母“L”表示，常用的图形符号如图1所示。
图1 各种电感线圈的电路图形符号二、线圈的自感和互感任何线圈有电流通过时其周围会产生磁场；若通过线圈的电流变化时，线圈周围磁场也会变化，这变化的磁场又产生感应电动势。
感应电动势是由于线圈中的电流变化引起的，即自感应作用，叫做自感。
自感应电动势的方向符合楞次定律。
当线圈中电流变化时，自感应电动势总是阻碍电流的变化。
两只线圈相互靠近，一只初级线圈，另一只次级线圈，初级线圈通变化的电流，次级线圈产生感应电动势。
初、次级线圈虽无直接相连，但有磁力线耦合作用，使初级线圈的电能转移到次级线圈，这种作用称为互感，由互感作用产生的感应电动势称为互感电动势。
根据初级线圈磁力线通过次级线圈产生作用的多少，即互感量的大小，有紧耦合和松耦合。
若把初、次级线圈彼此垂直放置，则没有磁感应作用，即没有耦合。
三、电感线圈的种类和型号命名方法由于工作频率、绕组匝数、骨架材料等因素不同，线圈种类繁多，主要有振荡线圈、阻流线圈、电视偏转线圈和校正线圈、固定电感线圈等。
按磁体性质又分为：空芯线圈和磁芯线圈；按线圈形式又分为：固定线圈和可变线圈。
电感线圈的型号命名一般由四部分组成：第一部分：用字母表示主称，其中L代表线圈，ZL代表阻流圈；第二部分：用字母表示特征，其中G代表高频；第三部分：用字母表示型号，其中X代表小型；第四部分：用字母表示区别代号。
下来介绍几种线圈：1．单层线圈单层线圈的电感量一般在几个微亨到几十个微亨之间，适用在高频电路中，为了提高Q值，线圈骨架选用介质损耗小的陶瓷、聚苯乙烯、聚四氟乙烯等。
