锌合金压铸特点与缺点
锌合金的优缺点及用途
锌合金的优缺点及用途
锌合金是指以锌为主要成分，加入其它有色金属来改善或提高其相应性能特性而铸造出来的合金钢。
像其他合金钢一样，锌合金具有更高的耐蚀性、耐热性和强度的优点，用于制造一些结构件和零件。
锌合金历史悠久，自古以来就被广泛应用于各种金属包装和装潢。
锌合金的优点主要表现在以下几个方面：
首先，锌合金具有良好的机械性能，其抗拉强度和屈服强度均较高，同时具有良好的抗锈腐蚀性能，能够有效地抵抗腐蚀介质的侵蚀，使用寿命较长。
其次，锌合金具有良好的耐高温性能，表面可以维持稳定状态，在高温下不易发生变形及起泡，且具有良好的焊接性和加工性，可根据客户的要求进行不同的加工工艺，广泛应用于机械和汽车行业等。
最后，锌合金具有优异的电磁阻抗性能，它可以将电磁涡流转换成电压，从而用于电压变换器，保障电器产品的性能和安全。
锌合金的缺点也有一些，主要表现在以下几点：
首先，锌合金的焊接性较差，不容易焊接，需要更多的焊材，使用成本较高，并且在焊接过程中可能出现开裂的现象，这限制了锌合金的使用范围。
其次，锌合金的抗腐蚀性能不如一些有色金属，如铜合金，在长期暴露于酸性或碱性介质中很容易腐蚀，特别是在高温下腐蚀性更加明显，需要加以防护才能经得起恶劣的环境条件。
此外，由于锌合金表面孔隙多，导电性能较差，因此对一些电器
零件的加工不是很理想。
锌合金应用范围很广，主要用于汽车零部件制造和制冷管路系统的制作，用作护栏、电杆和装饰的表面覆盖件，还可用于制造石油管线、热水管、水处理系统和风机等。
综上所述，锌合金具有良好的机械性能、耐高温性、抗腐蚀性，广泛应用于汽车、电器、建筑等行业，为社会生产和生活提供了许多便利。
锌合金成分控制与压铸件质量
锌合金成分控制与压铸件质量一、锌合金的特点1.比重大。
2.铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。
3.可进行表面处理：电镀、喷涂、喷漆。
4.熔化与压铸时不吸铁，不腐蚀压型，不粘模。
5.有很好的常温机械性能和耐磨性。
6.熔点低，在385℃熔化，容易压铸成型。
使用过程中须注意的问题：1.抗蚀性差。
当合金成分中杂质元素铅、镉、锡超过标准时，导致铸件老化而发生变形，表现为体积胀大，机械性能特别是塑性显著下降，时间长了甚至破裂。
铅、锡、镉在锌合金中溶解度很小，因而集中于晶粒边界而成为阴极，富铝的固溶体成为阳极，在水蒸气（电解质）存在的条件下，促成晶间电化学腐蚀。
压铸件因晶间腐蚀而老化。
2.时效作用锌合金的组织主要由含Al和Cu的富锌固溶体和含Zn的富Al固溶体所组成，它们的溶解度随温度的下降而降低。
但由于压铸件的凝固速度极快，因此到室温时，固溶体的溶解度是大大地饱和了。
经过一定时间之后，这种过饱和现象会逐渐解除，而使铸件地形状和尺寸略起变化。
3.锌合金压铸件不宜在高温和低温（0℃以下）的工作环境下使用。
锌合金在常温下有较好的机械性能。
但在高温下抗拉强度和低温下冲击性能都显著下降。
图1时效时间对锌合金屈服强度和冲击韧性的影响图2温度对抗拉强度的影响二、锌合金种类Zamak 3: 良好的流动性和机械性能。
应用于对机械强度要求不高的铸件，如玩具、灯具、装饰品、部分电器件。
Zamak 5: 良好的流动性和好的机械性能。
应用于对机械强度有一定要求的铸件，如汽车配件、机电配件、机械零件、电器元件。
Zamak 2: 用于对机械性能有特殊要求、对硬度要求高、尺寸精度要求一般的机械零件。
ZA8: 良好的流动性和尺寸稳定性，但流动性较差。
应用于压铸尺寸小、精度和机械强度要求很高的工件，如电器件。
Superloy: 流动性最佳，应用于压铸薄壁、大尺寸、精度高、形状复杂的工件，如电器元件及其盒体。
不同的锌合金有不同的物理和机械特性，这样为压铸件设计提供了选择的空间。

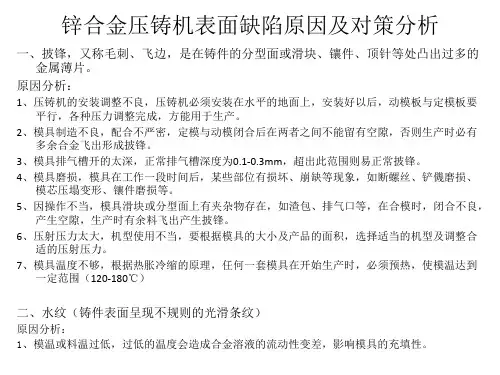

锌合金压铸件表面缺陷原因及对策分析
一、披锋，又称毛刺、飞边，是在铸件的分型面或滑块、镶件、顶针等处凸出过多的 金属薄片。
原因分析：
1、压铸机的安装调整不良，压铸机必须安装在水平的地面上，安装好以后，动模板与定模板要 平行，各种压力调整完成，方能用于生产。
2、模具制造不良，配合不严密，定模与动模闭合后在两者之间不能留有空隙，否则生产时必有 多余合金飞出形成披锋。
3、浇注系统不合理，如流程长、流道曲折，且流道四周产生大的披锋，所有这些会损耗填充压 力而导致水纹。
4、排气溢流系统不良，渣包位置设置不合理或不够大，模腔里面的空气排出不充分，影响溶液 填充。
5、压射压力不够，过低的压射压力导致溶液流速不足正常水纹。 6、射咀温度低及射咀内径孔过多的小于模具进料孔内径，这些对于合金溶液的流量、速度影响
四、起泡（在铸件表面有光滑的凸起的鼓包，形成位置不固定，有明泡、暗泡、水纹 泡之分）
原因分析：
1、模具排气不良，排气位置不当，合金溶液充填模腔后，铸件某些部位的排渣包、排气槽等排 溢系统开得不够大、不够深、位置不当而使得留在模腔内的气体不能顺利排出，留在铸件中 形成起泡。
2、进浇口过多，由于有两条以上的液流同时充型，因液流方向、速度等不同，容易使两股液流 产生对撞，在碰撞出形成涡流，产生气泡。
不出来，只有在铸件某部位截面上发现。 4、填充时，因排气不良，在铸件表面或内层形成气孔。 5、型腔过深或过长，在过深过长处的成型压力小，气体排出不畅而造成填充不满的收缩孔。
锌合金压铸机表面缺陷原因及对策分析
6、模具及溶液温度高，射料时间短，速度过快，周期时间过短而形成砂孔。 7、压射压力过小，保压时间短。 8、脱模剂配比过多，气化后析出气体在填充过程中卷入铸件内部形成气孔。
锌合金压铸件常见缺陷及处理方法【干货】

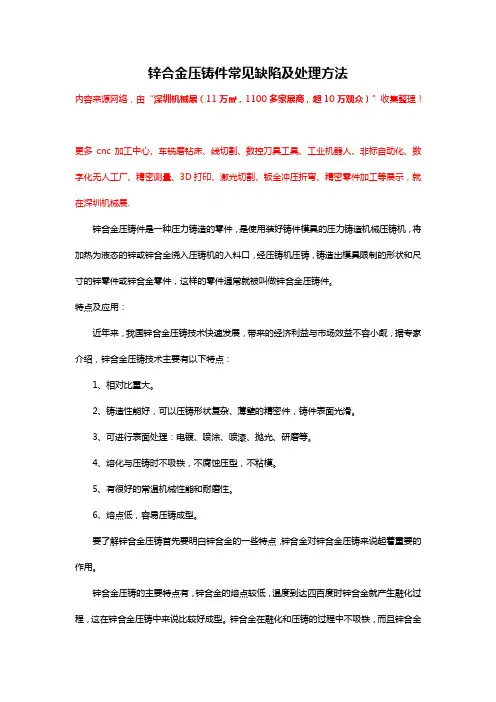

锌合金压铸件常见缺陷及处理方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.锌合金压铸件是一种压力铸造的零件，是使用装好铸件模具的压力铸造机械压铸机，将加热为液态的锌或锌合金浇入压铸机的入料口，经压铸机压铸，铸造出模具限制的形状和尺寸的锌零件或锌合金零件，这样的零件通常就被叫做锌合金压铸件。
特点及应用：近年来，我国锌合金压铸技术快速发展，带来的经济利益与市场效益不容小觑，据专家介绍，锌合金压铸技术主要有以下特点：1、相对比重大。
2、铸造性能好，可以压铸形状复杂、薄壁的精密件，铸件表面光滑。
3、可进行表面处理：电镀、喷涂、喷漆、抛光、研磨等。
4、熔化与压铸时不吸铁，不腐蚀压型，不粘模。
5、有很好的常温机械性能和耐磨性。
6、熔点低，容易压铸成型。
要了解锌合金压铸首先要明白锌合金的一些特点，锌合金对锌合金压铸来说起着重要的作用。
锌合金压铸的主要特点有，锌合金的熔点较低，温度到达四百度时锌合金就产生融化过程，这在锌合金压铸中来说比较好成型。
锌合金在融化和压铸的过程中不吸铁，而且锌合金铸造性能好，在压铸过程中可以把很多形状复杂的精密件，压铸完成后铸件的表面显得十分光滑。
同时，锌合金的比重相对较大。
锌合金压铸技术广泛应用在注塑工艺上，它的主要的优点就是在注重提高铸件质量。
了解锌合金压铸的都知道，在铸件中流道和余料是铸件的一部分，在铸件里面它们苏没有什么利用的价值，但是这些还是被计入了铸件是成本上。
同时型合金还有可回收性，一般的在会把这些余料返回原来的供货商，以换取新的材料。
在供货商没有进行良好的处理，那么会导致空气的污染，会带来环境危害。
锌合金压铸的回收方式还有很多种，而且锌合金压铸是以锌为主要的元素组成的合金，还有其他的一些合金元素，像铝、铜等。
锌压铸工艺
锌压铸工艺锌压铸工艺是一种常用的金属加工技术，广泛应用于制造业。
本文将从锌压铸工艺的原理、工艺流程、优点和应用领域等方面进行详细介绍。
一、原理锌压铸工艺是利用锌合金的低熔点特性，将熔融的锌合金注入到铸型中，经过冷却凝固后得到所需的零件。
其原理是通过高压将熔融的锌合金注入到铸型中，然后在铸型中冷却凝固形成所需的零件。
二、工艺流程锌压铸的工艺流程主要包括铸型设计、模具制造、熔炼、注射、冷却和脱模等环节。
首先，根据产品的形状和尺寸要求进行铸型设计，然后制造出相应的模具。
接下来，将锌合金加热熔融至适当的温度，然后将熔融的锌合金注入到模具中。
待锌合金冷却凝固后，即可脱模得到锌合金零件。
三、优点锌压铸工艺具有以下几个优点：1. 造型复杂度高：锌压铸工艺可以制造出形状复杂、几何结构多样的零件，满足不同产品的需求。
2. 表面质量好：锌合金的流动性好，能够填充模具中的细微空隙，使得锌压铸零件的表面光洁度高，尺寸精度高。
3. 生产效率高：锌压铸工艺生产效率高，可以快速制造大批量零件，提高生产效率和产品交付速度。
4. 材料性能优异：锌合金具有优异的机械性能和耐腐蚀性能，能够满足各种工业领域的使用要求。
四、应用领域锌压铸工艺在各个领域都有广泛的应用，特别是在汽车、电子、家电等制造业中应用较为广泛。
在汽车制造中，锌压铸工艺可以制造出汽车零部件，如发动机零件、传动系统零件等。
在电子领域，锌压铸工艺可以制造出各种外壳、散热器等电子元器件。
在家电制造中，锌压铸工艺可以制造出各种家电外壳、配件等。
锌压铸工艺作为一种常用的金属加工技术，在制造业中有着广泛的应用。
通过锌压铸工艺，可以制造出形状复杂、表面质量好的零件，提高生产效率和产品质量。
随着技术的不断发展，锌压铸工艺将在更多领域得到应用，为工业发展提供更多可能性。
锌合金压铸件缺陷及原因
压铸件常见缺陷分析一、锌合金压铸件表面有花纹，并有金属流痕迹产生原因：1、通往铸件进口处流道太浅。
2、压射比压太大，致使金属流速过高，引起金属液的飞溅。
调整方法：1、加深浇口流道。
2、减少压射比压。
二、锌合金压铸件表面有细小的凸瘤产生原因：1、表面粗糙。
2、型腔内表面有划痕或凹坑、裂纹产生。
调整方法：1、抛光型腔。
2、更换型腔或修补。
三、铸件表面有推杆印痕，表面不光洁，粗糙产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。
调整方法：1、调整推件杆长度。
2、抛光型腔，清除杂物及油污。
四、锌合金压铸件表面有裂纹或局部变形产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。
3、铸件壁太薄，收缩后变形。
调整方法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。
2、调整及重新安装推杆固定板。
五、锌合金压铸件表面有气孔产生原因：1、润滑剂太多。
2、排气孔被堵死，气孔排不出来。
调整方法：1、合理使用润滑剂。
2、增设及修复排气孔，使其排气通畅。
六、铸件表面有缩孔产生原因：压铸件工艺性不合理，壁厚薄变化太大。
金属液温度太高。
调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。
2、降低金属液温度。
七、铸件外轮廓不清晰，成不了形，局部欠料产生原因：1、压铸机压力不够，压射比压太低。
2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。
调整方法：1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。
八、铸件部分未成形，型腔充不满产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。
调整方法：1、提高压铸模，金属液温度；2、更换大压力压铸机。
3、加足够的金属液，减小压射速度，加大进料口厚度。
九、压铸件锐角处充填不满产生原因：1、内浇口进口太大；2、压铸机压力过小；3、锐角处通气不好，有空气排不出来。
锌合金压铸缺陷分析
锌合金压铸缺陷分析压铸缺陷-水纹 定义：水纹也叫冷纹或者流痕，它们都是同一种现象。
水纹通常象条线在铸件的表面上，而被这条线分开的区域都是单独凝固的。
产生原因和缺陷辨认：水纹的出现是因为金属熔体在全部充满模具型腔之前就由于接触模壁而硬化，之后金属熔流从另一边填充模腔与己经凝固的部分相接触。
后流入的金属没有足够的能量将己经凝固的金属熔化而是凝固在其周围。
那么在两者之间就形成了水纹。
如果后流入的金属熔流有足够的能量熔化己经凝固的金属，那么就不会在两者之间划定明显的边界，也就形成不了水纹。
因为不同金属区域间的界痕明显，所以这种缺陷容易往显微镜下被发现。
当某一区域快速凝固，那么在压射的前期，树枝状结构要比后凝固的表面要精细得多。
通常非常细小的水纹很容易与湖面缺陷相混淆。
其中的差别可以通过显微镜来观察到。
如果铸件表面有很多的条纹，一般都是水纹。
如果是铸件的表面两块区域的反光率不一样，那通常都是湖面缺陷。
水纹缺陷比湖面缺陷出现的几率多的多而且通常都能得到辨认。
降低缺陷到最小程度：这种缺陷可以通过选用良好的浇注系统设计，选用合适的金属压射条件和模具/金属温度来使缺陷降低到最小程度。
压铸缺陷-收缩孔定义：收缩孔的定义是液体锌合金在凝固的过程中由于体积的缩小而导致在铸件的表面或内部产生的孔洞。
压射系统的性质决定着在高压铸造件中，收缩孔总是会在有可能的地方产生。
收缩孔必须均匀地被驱散并且容积做到尽可能的小。
产生原因及缺陷辩认：收缩孔的大小和分布对铸件的物理性能和产品质量有着很大的关联。
收缩孔在形状上往往都带有棱角而且外表呈树枝状。
当液态金属凝固时体积收缩使得铸件的容积小于将它成型的模具。
在一些情形中，金属凝固到最后会在中间留下一窝熔池。
当这个熔池自身凝固时，最终的收缩就形成收缩孔。
通常因为铸件凝固的时间很短，不至于使收缩孔成为主要的问题。
然而，当铸件是先填充薄壁后填充厚壁时，很有可能薄壁先完全凝固而缺乏熔融的金属去填充厚壁部分的体积收缩。
铸造锌合金材料详解
铸造锌合金材料介绍2.1概述2.1.1 锌的存在形式及基本属性自然界中未曾发现过自然锌，锌往往是以硫化矿物和氧化矿物的形式存在。
在硫化矿物中，锌主要是以闪锌矿形式存在，而在氧化矿中主要以菱锌矿和异极矿的形式存在。
在现代炼锌工业所采用的原料，绝大部分是硫化矿物。
同时，自然界中很少存在单一的锌矿床，一般多与其他金属伴生，如铅锌矿、铜锌矿及铜铅锌矿等。
锌是一种具有金属光泽的银白色金属。
其熔点为419.5℃，沸点为907℃。
在未合金化时，它是一种较软的金属，其强度和硬度值要比锡和铅大，但比铝和铜要小。
锌是同素异晶型金属，在低于170℃时，主要以μ形式存在；在170～330℃范围以β形式存在；在330～419℃范围以α形式存在。
μ相具有密排六方结构，因此室温下锌通常形成六面体晶体，在断裂面出现结晶状。
一般讲，锌的晶格常数a及c分别为0.2665nm和0.4947nm，c/a的理论值为1.856。
每个锌原子周围有12个临位原子，其中6个原子的间距为0.2665nm，另外6个为0.2907nm。
在六方基面中，原子之间的结合力要比层间强。
这就是锌各向异性的根源所在。
锌晶体学的另一个很重要的方面是高温条件下原子在晶格中的易动性及纯锌在室温条件下变形后的再结晶。
假如某些合金元素如镉、铜等会形成锌固溶体，锌金属的再结晶温度则会提高。
对纯锌而言，几乎不发生加工硬化，因为再结晶会使加工造成的应力得到松弛。
由于锌的恢复特性及加工硬化程度很小，因此其蠕变抗力或在长期作用下承受变形的能力较小。
这就是锌不能用作工程材料的原因，但是如果加入某些合金元素如Ti及Cu等，蠕变抗力会增加许多倍。
2.1.2 铸造锌合金的优缺点铸造锌合金的生产历史较长，主要适用于压力铸造或重力铸造，用来浇注汽车、拖拉机等机电部门的各种仪表壳体类铸件或浇注各种起重设备、机床、水泵等的轴承，并且近些年来又发展了高铝的高强度高耐磨性的铸造锌合金。
纯金属在铸造后，可变得相当硬（如在水中淬火）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锌合金压铸特点与缺点
锌合金压铸的特点
高压和高速是锌合金压铸的两大特点。
它常用的压射比压是从几千至几万kPa，甚至高达2×
105kPa。
充填速度约在10~50m／s，有些时候甚至可达100m／s以上。
充填时间很短，一般在0.01~0.2s 范围内。
锌合金压铸优点
与其它铸造方法相比，压铸有以下三方面优点：
1、尺寸精度、表面精度、薄壁
铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30％，但延伸率降低约70％；尺寸稳定，互换性好；可压铸薄壁复杂的铸件。
例如，当前锌合金压铸件最小壁厚可达0.3mm；铝合金铸件可达0.5mm；最小铸出孔径为 0.7mm；最小螺距为0.75mm。
2、量产性
机器生产率高，可以一模多穴，例如国产JⅢ3型卧式冷空压铸机平均八小时可压铸600～700次，小型热室压铸机平均每八小时可压铸3000~7000次；压铸型寿命长，一付压铸型，压铸合金，寿命可达几十万次，甚至上百万次；易实现机械化和自动化。
3、经济效益
由于压铸件尺寸精确，表面光洁等优点。
一般不再进行机械加工而直接使用，或加工量很小，所以既提高了金属利用率，又减少了大量的加工设备和工时；铸件价格便易；可以采用组合压铸以其他金属或非金属材料。
既节省装配工时又节省金属。
4、表面处理
容易做各种表面处理，如电镀、喷塑等
锌合金压铸的缺点
1、压铸时由于液态金属充填型腔速度高，流态不稳定，故采用一般压铸法，锌合金压铸件易产生气孔，不能进行热处理；
2、对内凹复杂的铸件，压铸较为困难；
3、高熔点合金（如铜，黑色金属），压铸型寿命较低；
4、不宜小批量生产，其主要原因是压铸型制造成本高，压铸机生产效率高，小批量生产不经济。
5、材料有所限制：目前的压铸合金只有锌、锡、铅、铜、镁、铝等六种，其中以铜合金的熔点最高。
