游标卡尺和千分尺的使用方法讲义PPT课件( 15页)
A
B
1
A1
B1
2
A2
B2
3
A3
B3
常用检验工具操作技能训练
天平 显微镜 游标卡尺 千分尺
游标卡尺和千分尺 的使用方法
游标卡尺
游标卡尺是一种测量精度较高、使用方 便、应用广泛的量具，可直接测量工件 的 外径、内径、宽度、长度、深度 尺 寸等 。
主要结构
正确使用
刻线原理
副尺上的每一小格为1mm，取主尺49mm长 度在刻尺上等分为50个格。
测量时，方法要正确，读数时视线要垂直于尺面， 否则测量不正确。
当卡脚与被测工件接触后，用力不能过大，以免 卡脚变形或磨损，降低测量的准确度。
不得用卡尺测量毛坯表面。使用完毕后须擦拭干 净，放入盒内。
螺旋测微器（千分尺）
螺旋测微器（又叫千分尺）是比游 标卡尺更精密的测量长度的工具，用它 测长度可以准确到0.01mm，测量范围为 几个厘米。
无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃!
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。
•
12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。
•
13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发
B
1
A1
B1
2
A2
B2
3
A3
B3
常用检验工具操作技能训练
天平 显微镜 游标卡尺 千分尺
游标卡尺和千分尺 的使用方法
游标卡尺
游标卡尺是一种测量精度较高、使用方 便、应用广泛的量具，可直接测量工件 的 外径、内径、宽度、长度、深度 尺 寸等 。
主要结构
正确使用
刻线原理
副尺上的每一小格为1mm，取主尺49mm长 度在刻尺上等分为50个格。
测量时，方法要正确，读数时视线要垂直于尺面， 否则测量不正确。
当卡脚与被测工件接触后，用力不能过大，以免 卡脚变形或磨损，降低测量的准确度。
不得用卡尺测量毛坯表面。使用完毕后须擦拭干 净，放入盒内。
螺旋测微器（千分尺）
螺旋测微器（又叫千分尺）是比游 标卡尺更精密的测量长度的工具，用它 测长度可以准确到0.01mm，测量范围为 几个厘米。
无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃!
•
5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。
•
12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。
•
13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗?带，带不走，放，放不下。时时刻刻发
千分尺(用)全省一等奖公开课PPT
外径千分尺的读数方法：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：2
01 2
0
读小数 ：46格
46×0.01=0.46
45
40
读数L= 固定套筒读数（整数） + 微分筒读数(小数) L= 2 .5 + 0.460 = 2.960 mm
外径千分尺的读数练习：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：1
我们就要换用精度更高的量具。 ------螺旋测微量具，也就是千分尺
《极限配合与技术测量》
外径千分尺
【教学目标】
1、了解千分尺的种类及外径千分尺的结构 2、理解外径千分尺的刻线原理 3、掌握外径千分尺的读数方法 4、熟悉外径千分尺的使用注意事项
【教学重点】
1. 外径千分尺的刻线原理 2. 外径千分尺的读数方法
整毫米数 ： 0
5 0 0 45
是否超过半毫米 数？不太清楚。
读小数：0.6格 0.6×0.01=0.006 说明已经超过半
毫米数
读数L= 0.5 + 0.006 = 0.506 mm
请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1.5 + 0.104 = 1.604 mm
请你读出下列测量结果：
【项目四】外径千分尺的读数方法
读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒
边缘靠近的刻线数值（包括整毫米数和半毫米数）。 第二步：再读小数——再从微分筒上读出与固定套筒
中线对齐的刻度；将此刻度乘以0.01mm就是小数 部分的读数。 第三步：求和——把以上两数值相加，就是尺寸读数 读数＝固定套筒读数（整数）＋微分筒读数（小数）

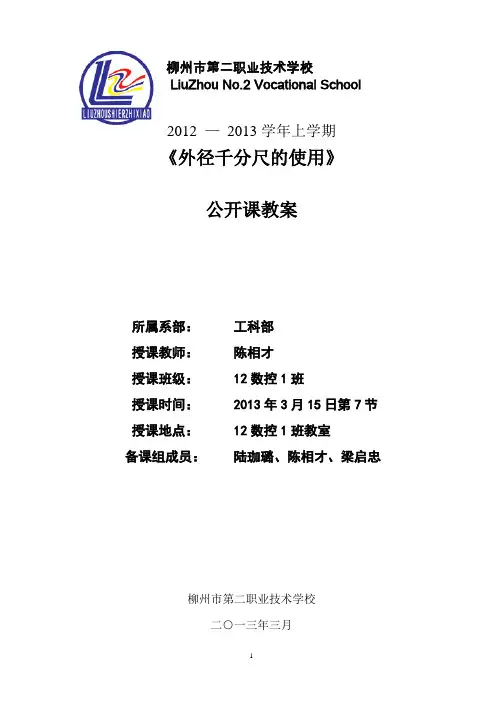

外径千分尺的使用优质课教案
LiuZhou No.2 Vocational School
2012 —2013学年上学期
《外径千分尺的使用》
公开课教案
所属系部：工科部
授课教师：陈相才
授课班级：12数控1班
授课时间：2013年3月15日第7节授课地点：12数控1班教室
备课组成员：陆珈璐、陈相才、梁启忠柳州市第二职业技术学校
二○一三年三月
柳州市第二职业技术学校学校公差配合与技术测量课程教案
常用的外径千分尺：
测量范围有0～25 mm，25～50 mm，50-75 mm等多种，最大的可～3000mm。
千分尺测微螺杆的移动量一般为25mm
型千分尺制成50mm。
固定套筒上刻有基准线，基准线上下侧有两排刻度线，
相邻刻度线的间隔为每格0.5mm.
微分筒的外圆锥面上可有50格刻度，微分筒每旋转一周测微螺杆移动0.5mm。
微分筒每转一小个格测微螺杆
移动0.01mm，其分度值也为0.01mm.
教师活动：
1）利用手中的千分尺结合PPT讲解千分尺的刻度
学生活动：
2）观察小组分配的千分尺认真听讲解，
尺的刻度。
讲解千分尺的读数。
微分筒读取格数时要保留一位小数！
讲解千分尺的读数。
）引导学生读取黑板如图所示的测量结果。
）引导学生读取黑板如图所示的测量结果。
外径千分尺检测实训任务。
千分尺的使用方法PPT课件
二、千分尺的使用方法
千分尺的调零判断：
5 0 0 45
没有调零， 读数偏小
精选ppt课件最新
11
二、千分尺的使用方法
千分尺的调零判断：
5 0
0
45
调零准确
精选ppt课件最新
12
二、千分尺的使用方法
2）左手持尺架（C），右手转动粗调旋钮D使测杆F与 测砧A间距稍大于被测物，放入被测物，转动保护旋钮 D′到夹住被测物，直到棘轮发出声音为止，拨动固定 旋钮G使测杆固定后读数。
度的零点不相重合，将出现零误差，应加以修正，即
在最后测长度的读数上去掉零误差的数值。
精选ppt课件最新
15
四、千分尺的使用注意事项和保养
•检查零位线是否准确； •测量时需把工件被测量面擦干净； •工件较大时应放在V型铁或平板上测量； •测量前将测量杆和砧座擦干净； •拧活动套筒时需用棘轮装置； •不要拧松后盖，以免造成零位线改变； •不要在固定套筒和活动套筒间加入普通机油； •用后擦净上油，放入专用盒内，置于干燥处。
千分尺的结构
精选ppt课件最新
6
一、千分尺的结构和原理
千分尺的原理
螺旋测微器是依据螺旋放大的原理 制成的，即螺杆在螺母中旋转一周，螺 杆便沿着旋转轴线方向前进或后退一个 螺距的距离。因此，沿轴线方向移动的 微小距离，就能用圆周上的读数表示出 来。
精选ppt课件最新
7
一、千分尺的结构和原理
千分尺精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，
精选ppt课件最新
16
在线模拟千分尺测量练习，请登录：
在线解惑请手机扫 描右边的二维码
精选ppt课件最新
17
END
外径千分尺使用说课稿
外径千分尺使用说课稿第一篇：外径千分尺使用说课稿《外径千分尺的使用—检测轴类零件外径》教各位领导、专家好，我今天说课的课题是《外径千分尺的使用—检测轴类零件外径》，我的说课将从以下几点进行：一、说《车工工艺》课程数控专业学生毕业后主要从事数控机床操作工作，车工就是其中的工种之一。
《车工工艺》是数控专业的一门专业基础课程，主要学习机床结构、车削运动、刀具及各类常用量具的使用方法、零件加工工艺路线安排等，涵概了车工应掌握的理论知识。
《车工工艺》课程理论性强，定义、原理较多，传统的教学方法存在理论教学与实践相脱节的现象，加上学生缺乏对车工工艺的感性认识，学生感到学习难度大，学习枯燥，提不起兴趣。
教学中只有采用行为导向的教学法，将理论与实践进行有机结合,将学生的学习与企业生产实际相结合,通过创设工作情境，让学生置身岗位工作中学习系统的理论知识，掌握实际操作技能，这样培养出来的学生才不至于与企业所需人才相脱节,才能成为企业真正需要的一线技术人才。
《车工工艺》课程选用劳动社会保障出版社出版的《车工工艺学》作为教材，课程整体教学设计将以项目为载体，将教学内容整合为：认识车床、刃磨车刀、加工阶梯轴、车内孔、加工圆锥、加工螺纹、车偏心轴、综合练习等八个学习项目，通过布置任务引出问题、理论学习解决问题、实践操作完成任务、评价总结查出问题的教学途径，去提高学生现场发现问题解决问题的能力，从而达成学习目标。
教学项目实施中，教学情景设计环节如下：熟读加工图纸—选择加工材料—设计加工工艺—选择加工刀具—进行产品加工—开展质量检验—完成成品入库，教学过程中，可以由七个环节一起构成一个综合项目教学情景，也可以由其中的一个或几个环节构成一个教学单元的教学情景。
二、课例单元的教学目标 1.教材与学情本课例单元的教学内容为《车工工艺学》第二章第三小节的内容。
授课对象是11数控技术应用2班学生。
该班级学生是一年级刚入学的新生，专业基础知识比较薄弱，在本课例单元教学前，已经学习了游标卡尺的使用方法，了解检测零件尺寸的步骤。
千分尺讲课课件
2. 杆式内径千分尺 4. 公法线千分尺 6. 壁厚千分尺 8. 内测千分尺 10. 尖头千分尺
内经千分尺 内测千分尺
公法线千分尺
外径千分尺 螺纹千分尺
.深度千分尺
最常用的是外径千分尺
知识目标：1.了解外径千分尺的结构 2.掌握外径千分尺的读数方法 3.熟悉外径千分尺的使用及维护
能力目标：熟练使用外径千分尺并正确读数
2.先转动微分筒，使固定测砧与测微螺杆间的距离大于 被测尺寸；
3.固定测砧紧贴被测基准，再转动微分筒，当测微螺杆 快要接近工件被测量面时，停止转动微分筒；
4.转动测力装置，使测微螺杆的测量面接触工件表面， 当听到2-3下“咔咔”声响后即可停止转动，读取工件 尺寸。为防止尺寸变动，可转动锁紧装置，锁紧测微螺 杆
情感目标：1.培养学生的专业兴趣 2.培养学生协作能力、分析能力 3.培养仔细规范的学习作风
1. 外径千分尺的使用方法 2. 外径千分尺的读数方法
外径千分尺的读数方法
新课教学
班级：
任务一 外径千分尺的结构
任务书 组数： 组员：
任务一 外径千分尺的结构
1.固定测砧 2.测微螺杆 3.固定套筒 4.微分筒
调节量程 限制微螺杆移动 与测量基准接触 微调 左手握持
任务三：外径千分尺的读数 任务书
班级 组数 组员
步骤： 结果:
任务三：外径千分尺的读数
用外径千分尺测量工件时，读数分为三个步骤： 1.读出活动套管的边缘在固定套管主尺上的整毫米数和半 毫米数； 21mm 2.看活动套管上哪一条线与基准线对齐，并读出不足半毫 米的数；0.24mm 3.把两个读数加起来为测得的实际尺寸。21.24mm
学生总结：
1.你学到了那些学习方法？ 2.你学到了那些知识？ ① 外径千分尺的结构及精度 ② 外径千分尺的读数方法 ③ 外径千分尺的使用方法
千分尺公开课课件
2.螺旋测微器的刻度：
0.5mm刻度线或 半刻度线 0.5mm刻度线的特点 不标数字
基准线 mm刻度线
mm刻度线的特点 只标0、5、10、15等数字
看看你手里的 千分尺是什么 情况呢？？
mm刻度线不一 定在固定刻度下 方，也可以在固 定刻度的上方。 可通过标注的数 字来判断。
3.1 螺旋测微器的固定刻度读数方法
可动刻度： 25.0×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 1 + 0.5 + 0.250 = 1.750 mm
4.3 千分尺的读数训练：
是否超过半刻 度？否。
40 35 固定刻 度：2 0 1 2 30
可动刻度： 34.4×0.01
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
四、课堂小结
1.千分尺的结构： 主要由固定套筒、尺架、微分筒、测微螺杆以及测力棘 轮等构成。
2.千分尺的读数方法： a.先读固定刻度的读数 b.在读可动刻度的读数 c.将固定刻度的读数和可动刻度读数相见。 3.千分尺的使用注意事项及其维护：
五、课后作业及思考
1.课后作业： 多练习游标卡尺和千分尺的读数 2.思考： 如果千分尺的固定套筒的基准线与可动刻 度上的零线，没有对准时，这个时候读数与实 际尺寸的差异？
0 45
可动刻度： 49.6×0.01 说明没有超过半 刻度线
读数L=
固定刻度
+
半刻度
+
可动刻度
L= 0 + 0.0 + 0.496 = 0.496 mm
游标卡尺 千分尺的使用课件
读数
观察游标上的刻度，读取测量的起始点和终止点对应的数 值。
记录
将测量结果记录在笔记本或记录表上，以便后续分析。
注意事项
避免过度用力或施加侧向力，以免影响测量精度；测量过 程中保持稳定，避免卡尺移动；清洁卡尺测量端，避免磨 损和污染。
测量结果的读取与记录
读取整数和小数位
根据游标上的刻度，读取 整数和小数位数值。
根据被测物体的尺寸选择合适 的测量范围，并调整千分尺的
微分筒和测砧。
测量步骤与注意事项
放置被测物体
将被测物体放置在稳定的工作台上，调整千分尺的位置 ，使测量面与被测物体接触。
旋转微分筒
轻轻旋转千分尺的微分筒，使测量面与被测物体接触， 并保持一定的预压力。
读取初读数
旋转测微螺杆，使千分尺的测砧与被测物体表面接触， 并读取初读数。
游标卡尺 千分尺的使用ppt 课件
contents
目录
• 游标卡尺的基本知识 • 游标卡尺的使用方法 • 千分尺的基本知识 • 千分尺的使用方法 • 游标卡尺与千分尺的比较与选择 • 实际应用案例分析
01 游标卡尺的基本 知识
游标卡尺的种类与用途
游标卡尺有多种类型，包括长度游标卡尺、深度游标卡尺和 内径游标卡尺等，主要用于测量长度、深度和内径等尺寸。
注意事项
无论是使用游标卡尺还是千分尺，都 应遵循正确的操作方法，避免影响测 量的精度。同时，对于不同材质和表 面的零件，应选择合适的测量工具和 接触方式，以确保测量的准确性。
THANKS
பைடு நூலகம்感谢观看
旋转测微螺杆
轻轻旋转测微螺杆，使千分尺的测量面与被测物体表面 紧密接触，并观察微分筒的读数变化。
读取测量结果
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.905
45
40
0
35
答案：L= 0.5 + 0.405 = 0.905 mm
【项目五】使用千分尺注意事项
1、 使用前检查微分筒的零线是否与套筒上的中线对 齐。应保持测量面与砧座的清洁。
2、 测量时，先直接转动微分筒，并将千分尺放正。 当测量面接近零件表面时，改用测力装置，直到 发出两三声“咔咔”声即停止转动，读出数值。
外径千分尺的读数方法：
是否超过半毫 米数 ？是。
+0.5
整毫米数 ：2
01 2
0
读小数 ：46格
46×0.01=0.46
45
40
读数L= 固定套筒读数（整数） + 微分筒读数(小数) L= 2 .5 + 0.460 = 2.960 mm
外径千分尺的读数练习：
是否超过半毫 米数 ？是。Biblioteka +0.5整毫米数 ：1
整毫米数 ： 0
5 0 0 45
是否超过半毫米 数？不太清楚。
读小数：0.6格 0.6×0.01=0.006 说明已经超过半
毫米数
读数L= 0.5 + 0.006 = 0.506 mm
请你读出下列测量结果：
1.604
15
10
01
5
答案：L= 1.5 + 0.104 = 1.604 mm
请你读出下列测量结果：
30
读小数 ：25格
25×0.01=0.25
25
01 20
读数L= 1 .5 + 0.250 = 1.750 mm
千分尺的读数练习：
是否超过半毫 米数？否。
整毫米数 ： 2
01
40读34.小5×数0.：013=40.5.3格45 35 2 30
读数L= 2 + 0.345 = 2.345 mm
读数练习：
公开课
授课老师： 授课班级：13秋数控班 授课科目：《极限配合与技术测量》
【知识回顾】
游标卡尺的刻度值有哪几种？生产中 最常用的是哪一种？
答：有0.1，0.05，0.02毫米三种。 最常用的是0.02毫米的游标卡尺。
讨论问题
一般精度的零件可以用游标卡尺进行检 验，但是测量精度更高的零件，比如精度是 0.01毫米零件，能否用游标卡尺测量呢？
出两三声“咔咔”声即停止转动，读出数值
。
学生实测记录表
工件厚度 纸的厚度 头发直径
测量数值
课堂小结
1.千分尺的种类及外径千分尺的结构 2. 外径千分尺的刻线原理 3.外径千分尺的读数方法 4.外径千分尺的使用注意事项
22
布置作业
课本P140 5-8 5-10
23
固定刻度： 每刻度为1毫米
0
45
01
2
40
在千分尺的固定套筒上刻有轴向中线，在中线的两侧刻有两排刻
线。测微螺杆的螺距为0.5mm,微分筒的外圆周上刻有50格,微分筒 旋转一周(转过了50格),带动测微螺杆轴向移动0.5mm,而微分筒转过 1小格时,测微螺杆移动的距离为0.5/50=0.01mm.就是外径千分尺的 测量精度.
我们就要换用精度更高的量具。 ------螺旋测微量具，也就是千分尺
《极限配合与技术测量》
外径千分尺
【教学目标】
1、了解千分尺的种类及外径千分尺的结构 2、理解外径千分尺的刻线原理 3、掌握外径千分尺的读数方法 4、熟悉外径千分尺的使用注意事项
【教学重点】
1. 外径千分尺的刻线原理 2. 外径千分尺的读数方法
说明：1、一般尺架上刻有精度及测量范围。
2、测微螺杆的螺距为0.5mm。 3、转动测力装置，可带动微分筒和测微螺杆一起转动，测微螺杆 沿轴向移动。把锁紧装置锁紧，测微螺杆就不能沿轴向移动。
观察：微分筒外圆周上刻有多少格？
【项目三】外径千分尺的刻线原理
半刻度为0.5毫米
可动刻度：50格，每 格为0.01毫米
【教学难点】
外径千分尺的读数方法
项目任务
1、千分尺有哪些类型？ 2、外径千分尺结构是怎样的？ 3、刻线原理是怎样的？ 4、如何读数？ 5、如何使用？
【项目一】千分尺的种类
内经千分尺 内测千分尺
外径千分尺 螺纹千分尺
公法线千分尺
.深度千分尺
根据用途的不同，千分尺可分为 以下十一种：
1. 外径千分尺 3. 深度千分尺 5. 螺纹千分尺 7. 杠杆千分尺 9. 三爪内径千分尺 11.数显千分尺.
3、 不能用千分尺测量毛坯件及未加工表面。不能在 工件转动时进行测量。
4、读数要细心，看清楚，特别注意分清整刻线及 0.5刻线。
课堂实测练习
学生用千分尺测量工件的厚度尺寸或纸的 厚度、自己头发的直径等。
实操技巧：将待测工件放置平稳，左手握尺
身将千分尺放正，右手转动微分筒，当测量
面接近零件表面时，改用测力装置，直到发
2. 杆式内径千分尺 4. 公法线千分尺 6. 壁厚千分尺 8. 内测千分尺 10. 尖头千分尺
最常用的是外径千分尺
【项目二 】外径千分尺的结构
测量砧座
测微螺杆
固定套筒
微分筒 活动套管
弓形尺架
锁紧装置
测力装置
外径千分尺的结构由固定的尺架、测量砧座、测微螺杆、固
定套筒、微分筒、测力装置、锁紧装置等组成。
【项目四】外径千分尺的读数方法
读数三步曲： 第一步：先读整数——在固定套筒上读出其与微分筒
边缘靠近的刻线数值（包括整毫米数和半毫米数）。 第二步：再读小数——再从微分筒上读出与固定套筒
中线对齐的刻度；将此刻度乘以0.01mm就是小数 部分的读数。 第三步：求和——把以上两数值相加，就是尺寸读数 读数＝固定套筒读数（整数）＋微分筒读数（小数）
