微弱光信号的光电探测放大电路的设计

微弱光信号的光电探测放大电路的设计

微弱光信号的光电探测放大电路的设计对于各种微弱的被测量,例如弱光、弱磁、弱声、小位移、小电容、微流量、微压力、微振动和微温差等,一般都是通过相应的传感器将其转换为微电流或低电压,再经放大器放大其幅值以反映被测量的大小。

但是,由于被测量的信号很微弱,传感器的本底噪声、放大电路及测量仪器的固有噪声以及外界的干扰往往比有用信号的幅值大的多,同时,放大被测信号的过程也放大了噪声,而且必然还会附加一些额外的噪声,例如放大器的内部固有噪声和外部干扰的影响,因此,只有在有效地抑制噪声的条件下增大微弱信号的幅值,才能提取出有用信号。

本文针对检测微弱光信号的光电二极管放大电路,综合分析了其电路噪声、信号带宽及电路稳定性,在此基础上设计了一种低噪声光电信号放大电路,并给出电路参数选择方法。

1 基本电路光电二极管作为光探测器有两种应用模式如图1所示。

(1)光伏模式,如图1 (a)。

此时,光电二极管处于零偏置状态,不存在暗电流,低噪声,线性度好,因而适于精密领域。

本文就是以这种模式为例进行分析,实际应用中,这个电路一般还需在Rf上并联一个小电容Cs,从而使电路稳定。

(2)光导模式,如图1(b)。

这种模式需要给光电二极管加反向偏置电压,因而存在暗电流,产生噪声电流,同时因为非线性,一般应用在高速场合。

当光照射到光电二极管时,光电二极管产生一个与照明度成比例的微弱电流Ip,该电流流过跨接在放大器负输入端和输出端的反馈电阻Rf,将运算放大器视为理想放大器,根据理想运算放大器输入端的“虚断”特性,从而有E0=IpRf。

可以看出,光电二极管放大电路实际上是一个I/V转换电路。

这个电路看起来非常简单,只需一个反馈电阻,一个光电二极管和一个放大器便可实现。

从输出电压的线性表达式很容易推出,使反馈电阻Rf增大,将使得输出电压也成比例的增大。

经之前分析时,一般给出其典型值为100MΩ。

在下面的分析我们将看到,反馈电阻不但影响信号的带宽,而且影响整个电路噪声。

光电式转速测量电路的设计与实现

光电式转速测量电路的设计与实现

目录1 概述 (1)1.1 背景及研究意义 (1)1.2 转速测量方法的分类 (2)2.1 方案论证及确定 (4)2.1.1 转速测量原理 (4)2.1.2 转速显示单元 (4)2.2 转速测量系统总体结构 (4)3.1 单片机控制单元 (5)3.2 转速测量单元 (5)3.2.1光电传感器简介 (6)3.2.2 脉冲产生电路设计 (6)3.2.3 光电转换及信号调理电路设计 (7)3.4 数据显示单元 (7)3.5 稳压电路单元 (9)4.1 系统主程序设计 (10)5 系统调试与安装 (14)5.1 硬件调试 (14)5.2 软件调试 (14)6 总结 ..................................................................................................... 错误!未定义书签。

摘要电机转速是用来评价电机运动状态的一项指标,在很多场合下,都需要对电机的转速进行准确的测量,并将其用作为自动化控制的一个重要因素,因此在很多应用场合中对需要加强对电机转速的精准控制。

电机转速测量的重要性不仅仅只是针对直流电机而言,在交流电机的转速测量中也显得十分的重要,尤其是在工业控制、航空航天等精细化控制领域而言尤为重要。

本论文通过对传统的电机转速测量系统的优缺点进行分析,并结合国内外在电机转速测量方面的研究,提出一种基于光电传感器的电机转速控制系统设计,它不仅改善了传统电机转速测量中存在的不足,使得在实际应用中对电机转速的测量更加的准确,同时光电传感器在实际的工作过程中受环境的影响因素相对较小,降低了测量的误差率。

本文选用光电传感器对电机转速进行测量的另一个原因在于它的体积小、使用方便,采用非接触式测量的方式输出数字信号确保测量结果的准确性,被广泛的应用在电机转速的测量中。

关键词:光电传感器;转速测量1 概述1.1 背景及研究意义在现代工业生产以及运动检测等众多领域,对于电机转速的检测和精准化控制已经显示尤为重要,通过对电机转速的检测,不仅可以控制电机转动的速度,同时还可以控制电机去实现很多常规方法无法完成的工作,比如像自动化控制、运动检测、移动机器人等。

一种光电探测系统前置放大电路的设计

一种光电探测系统前置放大电路的设计

3 前置放 大器 的设计
光 电探测 器前 级放 大 电路 的设 计 通常从 两方
∞ = [ fC+ C) 2 A R( A f ]
() 2
若杂 散 电容很小 , 《 C, ‘ =A ( 。 CA 则 I ) / RC) : 可见 , 阻放 大器 的带 宽 比一般 高 阻 抗放 大 器 的 跨 带宽 至少展 宽 了 A 倍 , 但是 , 实际 上 A 不 能无 限 制增 大 , 着 A 的增 大 其 中 杂 散 电容 会 随 之 增 随 大 , 且为 了增 大 A 必 须要 增 加 放 大 器 的 级数 , 并 这 样 会增加 附加 相移 , 引起不 稳定 。 同时 , 反馈 电
本文采用较小结电容和较快响应时间的国产 光电接收二极管( I ) D 30 , PN G 3 1Y 其结电容 5p , 0F 暗电流 10 A, 敏 面直 径 8 m, 0n 光 m 响应 时 间 2 n。 5 s 由于探测器在光导形式下工作 , 等效为电流源, 光
第0 第 期 3卷 1
第3 O卷第 1 期 2 1 年 3月 02

Jc l HENGDl ANL )T I ONGXU N
V0. 0 No 1 13 .
M8" 01 12 2 .

种 光 电探 测 系统 前 置 放大 电路 的设计
薛海 英
( 北方通 用 电子 集 团有 限公 司微 电子部 苏州 256 ) 1 13
面着手 :1 设计合适的电路形式。( ) () 2 选择合适 的器件 。 前置放大器的作用是将光电探测器送来的微
弱 电流信号转换为相应 的电压信号, 所以要求前
置放大器有足够小的噪声 、 当的带宽和一定 的 适

光电探测器测试系统的设计与实现

光电探测器测试系统的设计与实现

光电探测器测试系统的设计与实现光电探测器是光电传感器的一种,具有灵敏度高、响应速度快、寿命长等优点,广泛应用于太阳能电池、光通信、光电计量等领域。

而光电探测器测试系统则是为了保证其电性能、响应速度、光灵敏度等性能指标的可靠性而开发的。

在此,将详细探讨光电探测器测试系统的设计与实现。

第一部分:系统概述本测试系统主要用于测试二极管和光电倍增管两类光电探测器,主要包括测试样品的加工、测试电路的设计、仪器的选型以及软件的编写等方面。

第二部分:测试样品的加工在测试之前,需要将探测器元件进行加工操作。

以无源二极管为例,需要将其镀金,同时在基片上进行蚀刻等加工措施;对于光电倍增管,则需要在其光阴极表面进行钝化处理等。

第三部分:测试电路的设计测试电路主要包括控制电路和信号放大电路。

对于控制电路,其主要作用是提供测试样品的偏压、校零等信号。

而信号放大电路则是用于将探测器所感应到的微弱信号放大到一定程度以便进行观测、测量。

第四部分:仪器的选型一般而言,光电探测器测试系统需要搭配不同的测量仪器,以满足不同精度和频率要求。

测量仪器选型的关键在于要根据实际测试需求,选择性能优良的设备。

而一般的仪器包括示波器、信号源、频谱分析仪等。

第五部分:软件的编写最后一步需要编写测试软件,对测试仪器以及测试电路进行控制。

同时,软件需要具备提供数据的功能,包括实际测量的参数值、校准参数值等。

需要注意的是,为了准确表示的数据,需要使用经过滤波和计算的数据来提高数据精度。

第六部分:系统集成和测试验证经过以上措施,光电探测器测试系统的硬件和软件都已经初步完成。

但是,为了验证系统的可靠性以及实际测试效果,需要对其进行测试验证。

测试操作需要结合标准探测器进行,确保测试精度和稳定性,验证系统的性能指标是否符合实际生产需要。

总结:通过以上论述,我们可以明确光电探测器测试系统的设计和实现流程。

光电探测器测试系统设计的核心在于测试电路的设计和选型,而研发出功能完备、精准稳定的测量系统,对于提高光电器件的制造和研究质量起着至关重要的作用。

光电传感器检测系统设计与制作

光电传感器检测系统设计与制作

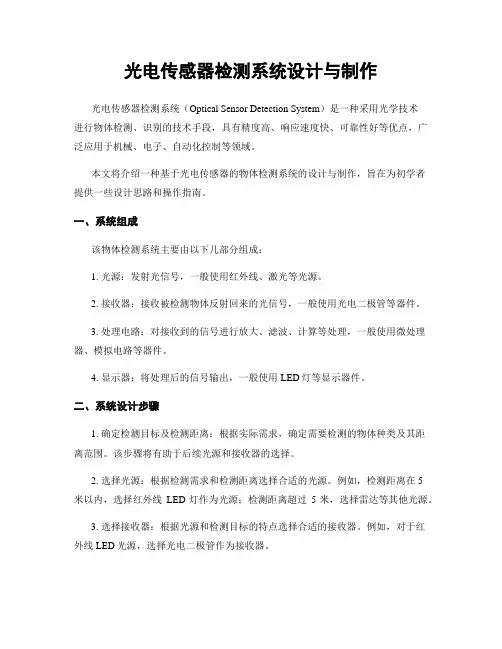

光电传感器检测系统设计与制作光电传感器检测系统(Optical Sensor Detection System)是一种采用光学技术进行物体检测、识别的技术手段,具有精度高、响应速度快、可靠性好等优点,广泛应用于机械、电子、自动化控制等领域。

本文将介绍一种基于光电传感器的物体检测系统的设计与制作,旨在为初学者提供一些设计思路和操作指南。

一、系统组成该物体检测系统主要由以下几部分组成:1. 光源:发射光信号,一般使用红外线、激光等光源。

2. 接收器:接收被检测物体反射回来的光信号,一般使用光电二极管等器件。

3. 处理电路:对接收到的信号进行放大、滤波、计算等处理,一般使用微处理器、模拟电路等器件。

4. 显示器:将处理后的信号输出,一般使用LED灯等显示器件。

二、系统设计步骤1. 确定检测目标及检测距离:根据实际需求,确定需要检测的物体种类及其距离范围。

该步骤将有助于后续光源和接收器的选择。

2. 选择光源:根据检测需求和检测距离选择合适的光源。

例如,检测距离在5米以内,选择红外线LED灯作为光源;检测距离超过5米,选择雷达等其他光源。

3. 选择接收器:根据光源和检测目标的特点选择合适的接收器。

例如,对于红外线LED光源,选择光电二极管作为接收器。

4. 设计处理电路:根据接收到的信号进行放大、滤波、计算等处理,一般使用微处理器、模拟电路等器件。

这一步骤需要根据实际应用需求进行详细设计,确保检测系统的稳定性和可靠性。

5. 设计显示器件:将处理后的信号输出,一般使用LED灯等显示器件。

该步骤需要将处理后的信号进行转换,输出到LED灯等显示器件上。

三、系统制作要点1. 光源和接收器的布放:将光源和接收器安装在一个平面上,并且保证光源和接收器之间的距离要适当。

同时要将光源和接收器的距离对称放置,以保证信号的稳定性。

2. 处理电路的设计:承担着光电传感器检测系统中的重要组成部分,如果处理电路出现问题,将会影响整个系统的工作状态。

光电脉搏信号检测电路设计

光电脉搏信号检测电路设计

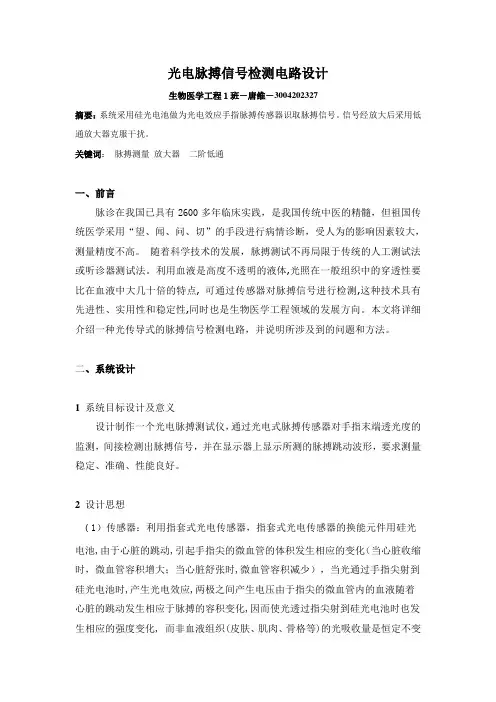

光电脉搏信号检测电路设计生物医学工程1班-唐维-3004202327摘要:系统采用硅光电池做为光电效应手指脉搏传感器识取脉搏信号。
