气动执行器工作原理
气动执行器工作原理气动执行器是用气压力驱动启闭或调整阀门的执行装置，又被称气动执行机构或气动装置，不过一般通俗的称之为气动头。
气动执行器有时还配备确定的辅佑襄助装置。
常用的有阀门定位器和手轮机构。
阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按掌控器的掌控信号,实现精准的定位。
手轮机构的作用是当掌控系统因停电、停气、掌控器无输出或执行机构失灵时,利用它可以直接操纵掌控阀，以维持生产的正常进行。
一、工作原理当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端（缸盖端）直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中心直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。
此时气动执行器中心的气体随A管咀排出。
以上为标准型的传动原理。
依据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。
单作用（弹簧复位型）气动执行器A管咀为进气口，B管咀为排气孔（B管咀应安装消声器）。
A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。
二、与电动执行器的区分1、从技术性能方面讲，气动执行器的优势紧要包括以下4个方面（1）工作环境适应性好，特别在易燃、易爆、多尘埃、强磁、辐射和振动等恶劣工作环境中，比液压、电子、电气掌控更优越。
（2）动作快速、反应快。
（3）负载大，可以适应高力矩输出的应用（不过，现在的电动执行器已经渐渐达到目前的气动负载水平了）。
（4）行程受阻或阀杆被扎住时电机简单受损。
2、电动执行器的优势紧要包括：（1）不需要对各种气动管线进行安装和维护。
（2）可以无需动力即保持负载，而气动执行器需要持续不断的压力供应。
（3）电动执行器没有“漏气”的不安全，牢靠性高，而空气的可压缩性使得气动执行器的稳定性稍差。
气动执行机构的工作原理
气动执行机构的工作原理
气动执行机构是一种使用气体压力来产生机械运动的装置。
其工作原理基于气体的压力传递和控制，包括以下几个关键步骤：
1. 压力供给：气动执行机构通过气源供给系统获得压缩空气或其它气体，一般由气压驱动器或空气压缩机提供。
2. 压力传输：气源供给的压缩气体通过管道或软管传输到气动执行机构中。
通常采用高压气体进入气室中，然后通过控制阀门进行流量控制。
3. 压力控制：通过控制阀门或其他调节装置，可以控制气体的流量和压力。
不同的控制方式和装置会产生不同的动作效果，如单向阀门、双向阀门、调节阀或比例阀等。
4. 动力转换：气动执行机构根据控制阀门的开闭程度和气流控制来转换气体能量为机械运动。
当气体压力进入气室时，推动活塞或膜片等机件运动，从而实现物体的推拉、转动等动作。
5. 反馈控制：有些气动执行机构需要定位或反馈控制，可以通过安装传感器、限位器或开关等装置来检测位置和运动。
这些信号可以与控制系统相连，使其能够控制和监测气动执行机构的运行状态。
总之，气动执行机构通过气源供给气体，并通过控制阀门调节气流，将气体能量转换为机械运动。
它们在自动化控制系统中被广泛应用，常见的应用包括气动缸、气动马达和气动阀门等。
气动执行器(电动执行器)工作原理
气动执行器(电动执行器)工作原理气动执行器与电动执行器都是用在阀门上的执行机构，我们很常见的电动球阀电动阀门电动蝶阀这些都是内置了电动执行器。
而气动球阀气动蝶阀气动阀门上呢？都是使用的气动执行器，所有我们能够很好的分辩阀门上使用的执行器，呵呵！下面我们就来详细的介绍动执行器(电动执行器)的工作原理。
气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。
执行机构采用全密封防水设计防护等级高。
气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性，所有传动轴承均采用边界自润滑轴承无油润滑，确保传动抽不磨损。
气动执行器在工作时，将空气由A工作孔输入，气缸内气压推动活塞向两边移动，输出轴逆时针旋转，带动阀门实现启闭操作。
压缩空气由B工作孔输入，气缸内气压推动活塞向中心靠拢，输出轴逆时针旋转，带动阀门实现启闭操作。
这就是气动执行器的工作原理，我可以看出气动执行器在工作时能够快速的使得气缸内的旋转。
下面我们对气动执行器与一个详细的介绍，在下面的介绍我们会从多角度的阐述。
气动执行器1、紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源：过滤、干燥或加油润滑的洁净空气，最小压0.1 MPa，最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。
6、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。
气动执行器在工作时紧凑的双活塞齿轮齿条机构，灵活轻巧的双活塞连杆机构，角行程输出。
而缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
气动执行器的内表面的特殊处理保证最小摩擦及长久寿命。
气动执行器供气孔符合NAMUR标准或符合NAMUR标准的转接板。
气动执行器行程调整：在0°、90°位置有±4°的可调范围。
气动执行器结构及原理

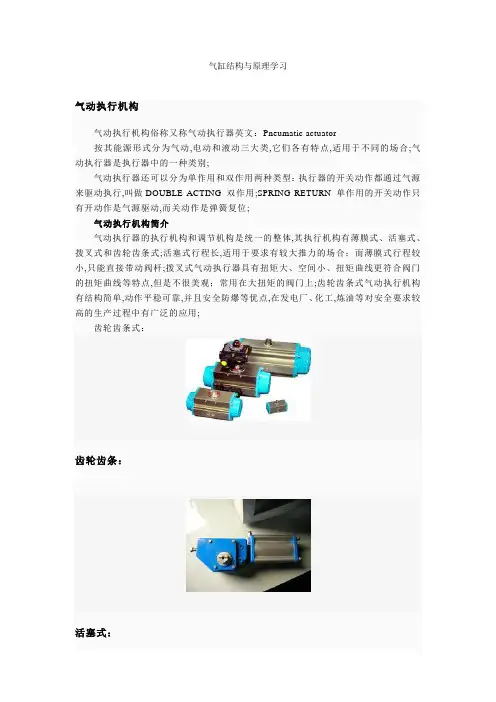

气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器英文：Pneumatic actuator按其能源形式分为气动,电动和液动三大类,它们各有特点,适用于不同的场合;气动执行器是执行器中的一种类别;气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行,叫做DOUBLE ACTING 双作用;SPRING RETURN 单作用的开关动作只有开动作是气源驱动,而关动作是弹簧复位;气动执行机构简介气动执行器的执行机构和调节机构是统一的整体,其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式;活塞式行程长,适用于要求有较大推力的场合；而薄膜式行程较小,只能直接带动阀杆;拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点,但是不很美观；常用在大扭矩的阀门上;齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高的生产过程中有广泛的应用;齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低,双作用的气动执行器,断气源后不能回到预设位置;单作用的气动执行器,断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时,气体推动双活塞向两端缸盖端直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开;此时气动执行阀两端的气体随B管咀排出;反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭;此时气动执行器中间的气体随A管咀排出;以上为标准型的传动原理;根据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门;单作用弹簧复位型气动执行器A管咀为进气口,B管咀为排气孔B管咀应安装消声器;A管咀进气为开启阀门,断气时靠弹簧力关闭阀门;特点紧凑的双活塞齿轮,齿条式结构,啮合精确,效率高,输出扭矩恒定;铝制缸体、活塞及端盖,与同规格结构的执行器相比重量最轻;缸体为挤压铝合金,并经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高;采用低摩擦材料制成的滑动轴承,避免了金属间的相互直接接触,摩擦系数低,转动灵活,使用寿命长;气动执行器与安装、连接尺寸根据国际标准ISO5211、DIN3337和VDI/VDE3845进行设计,可与普通气动执行器互换;气源孔符合NAMUR 标准;气动执行器底部轴装配孔符合ISO5211标准成双四方形,便于带方杆的阀线性或45°转角安装;输出轴的顶部和顶部的孔符合NAMUR 标准;两端的调整螺钉可调整阀门的开启角度;相同规格的有双作用式、单作用式弹簧复位;可根据阀门需要选择方向,顺时针或逆时针旋转;根据用户需要安装、定位器开度指示、回信器、各种限位开关及手动操作装置;气动执行器分类执行器按其能源形式分为气动,电动和液动三大类,它们各有特点,适用于不同的场合;气动执行器是执行器中的一种类别;气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行,叫做DOUBLE ACTING 双作用;SPRING RETURN 单作用的开关动作只有开动作是气源驱动,而关动作时弹簧复位;1气动执行器的选型注:本文均以DA/SR系列气动执行机构为例,说明执行机构的选用这个参考资料的目的是帮助客户正确选择执行机构,在把气动/电动执行机构安装到阀门之前,必须考虑以下因素; 阀门的运行力矩加上生产厂家的推荐的安全系数/根据操作状况; 执行机构的气源压力或电源电压; 执行机构的类型双作用或者单作用弹簧复位以及一定气源下的输出力矩或额定电压下的输出力矩; 执行机构的转向以及故障模式故障开或故障关正确选择一个执行机构是非常重要的,如执行机构过大,阀杆可能受力过大;相反如执行机构过小,侧不能产生足够的力矩来充分操作阀门;一般地说,我们认为操作阀门所需的力矩来自阀门的金属部件如球芯,阀瓣和密封件阀座之间的磨擦;根据阀门使用场合,使用温度,操作频率,管道和压差,流动介质润滑、干燥、泥浆,许多因素均影响操作力矩球阀的结构原理基本上根据一个抛光球芯包括通道包夹在两个阀座这间上游和下游,球心的旋转对流体进行拦截或流过球芯,上游和下游的压差产生的力使球芯紧靠在下游阀座浮动球结构;这种情况下操作阀门的力矩是由球芯与阀座、阀杆与填料相互摩擦所决定的;如图1所示,力矩最大值发生在出现压差且球芯在关闭位置向打开方向旋转时蝶阀;蝶阀的结构原理基本上根据固定在轴心的蝶板;在关闭位置蝶板与阀座完全密封,当蝶板旋转绕着阀杆后与流体的流向平行时,阀门处于全开位置;相反当蝶板与流体的流向垂直时,阀门处于关闭位置;操作蝶阀的力矩是由蝶板与阀座、阀杆与填料之间的磨擦所决定的,同时压差作用在蝶板上的力也影响操作力矩如阀门在关闭时力矩最大,微小地旋转后,力矩将明显减小旋塞阀的结构原理是基本根据密封在锥形塞体里的塞子;在塞子的一个方向上有一个通道;随着塞子旋入阀座来实现阀门的开启和关闭;操作力矩通常不受流体的压力影响而是由开启和关闭过程中阀座和塞子之间的摩擦所决定的;阀门在关闭时力矩最大;由于有受压力的影响,在余下的操作中始终保持较高的力矩双作用执行机构的选用以DA系列气动执行机构为例齿轮条式执行机构的输出力矩是活塞压力气源压力所供乘上节圆半径力臂所得,如图4所示;且磨擦阻力小效率高;如图5所示,顺时针旋转和逆时针旋转时输出力矩都是线性的;在正常操作条件下,双作用执行机构的推荐安全系数为25-50% 单作用执行机构的选用以SR系列气动执行机构为例在弹簧复位的应用中,输出力矩是在两个不同的操作过程中所得,根据行程位置,每一次操作产生两个不同的力矩值;弹簧复位执行机构的输出力矩由力空气压力或弹簧作用力乘上力臂所得第一种状况：输出力矩是由空气压力进入中腔压缩弹簧后所得,称为"空气行程输出力矩"在这种情况下,气源压力迫使活塞从0度转向90度位置,由于弹簧压缩产生反作用力,力矩从起点时最大值逐渐递减直至到第二种状况：输出力矩是当中腔失气时弹簧恢复力作用在活塞上所得,称为"弹簧行程输出力矩"在这种情况下,由于弹簧的伸长,输出力矩从90度逐渐递减直0度如以上所述,单作用执行机构是根据在两种状况下产生一个平衡力矩的基础上设计而成的;如图11所示;在每种情况下,通过改变每边弹簧数量和气源压力的关系如每边2根弹簧和巴气源或反之,有可能获得不平衡力矩在弹簧复位应用中可获得两种状况：失气开启或失气关闭;在正常工作条件下,弹簧复位执行机构的推荐安全系数为25-50% 弹簧复位执行机构的选用示例同时见技术数据表：弹簧关失气球阀的力矩=80NM安全系数25%=80NM+25%=100NM气源压力=被选用的SY-SR执行机构是SR125-05,因为可产生下列数值：弹簧行程0o=弹簧行程90o=空气行程0o=空气行程90o=CCW逆时针方向压缩空气有A口输入, 使左右活塞向相反方向运动,输出轴逆时针方向运转,两活塞侧面的空气由B口排出;CW顺时针方向压缩空气有B口输入,使左右活塞向中心移动,输出轴顺时针方向转动,两活塞中间的空气由A口排出;CCW逆时针方向压缩空气有A口输入,使左右活塞向相反方向运动,输出轴逆时针方向转动,两活塞侧面空气由B口排出;CW顺时针方向失气时,由于弹簧的作用使两活塞向中心移动,输出轴顺时针方向转动,空气由A口排出订货须知气动执行器：双作用式,单作用式常闭式或常开式；阀门工作压力,使用介质及工作的环境温度,硬或软密封；电磁阀：双电控电磁阀,单电控电磁阀,使用电压,是否防爆；信号反馈：机械式开关,接近式开关,使用电压,输出电流信号,防爆型；定位器：气动定位器,电气定位器,电流信号,气压信号,电气转换器,防爆型；气源处理三联件；手动装置；特殊定制；附件应说明是国产还是进口;优质产品每一个执行器出厂前均经过测试和检验;每一个执行器都带有质量检验合格标签;每一个执行器都有标准NUMAR接口规格,及底孔安装尺寸;每一个执行器都用特殊的纸箱包装,带上产品标签及说明书;常见故障及检查、排除方法。
双作用气动执行器工作原理
双作用气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。
反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
（如果把活塞相对反方向安装，输出轴即变为反向旋转）
单作用带弹簧复气动执行器工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。
在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。
（如果把活塞相对反方向安装，弹簧复位时输出轴即变为反向旋转）
1。
气动执行器结构及原理
气缸结构与原理学习气动执行机构气动执行机构俗称气动头又称气动执行器(英文:Pneumatic actuator )执行器按其能源形式分为气动,电动与液动三大类,它们各有特点,适用于不同得场合。
气动执行器就是执行器中得一种类别。
气动执行器还可以分为单作用与双作用两种类型:执行器得开关动作都通过气源来驱动执行,叫做DOUBLE ACTING (双作用)。
SPRING RETURN (单作用)得开关动作只有开动作就是气源驱动,而关动作就是弹簧复位。
气动执行机构简介气动执行器得执行机构与调节机构就是统一得整体,其执行机构有薄膜式、活塞式、拨叉式与齿轮齿条式。
活塞式行程长,适用于要求有较大推力得场合;而薄膜式行程较小,只能直接带动阀杆。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门得扭矩曲线等特点,但就是不很美观;常用在大扭矩得阀门上。
齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高得生产过程中有广泛得应用。
齿轮齿条式:齿轮齿条:活塞式:编辑本段气动执行机构得缺点控制精度较低,双作用得气动执行器,断气源后不能回到预设位置。
单作用得气动执行器,断气源后可以依靠弹簧回到预设位置编辑本段工作原理说明班当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上得齿条带动旋转轴上得齿轮逆时针方向转动90度,阀门即被打开。
此时气动执行阀两端得气体随B管咀排出。
反之,当压缩空气从B官咀进入气动执行器得两端时,气体推动双塞向中间直线运动,活塞上得齿条带动旋转轴上得齿轮顺时针方向转动90度,阀门即被关闭。
此时气动执行器中间得气体随A管咀排出。
以上为标准型得传动原理。
根据用户需求,气动执行器可装置成与标准型相反得传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。
单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。
