伺服驱动系统工作原理
伺服驱动系统工作原理
伺服驱动系统工作原理伺服驱动系统是一种通过控制信号来控制运动的电动机驱动系统。
它通常由伺服电机、伺服控制器和反馈设备组成。
伺服电机负责执行实际的运动任务，伺服控制器负责发送控制信号，反馈设备则负责向伺服控制器提供运动的实际状态信息。
1.目标设定：用户通过控制接口设定所需的运动参数，例如位置、速度和加速度等。
2.控制信号生成：伺服控制器根据用户设定的目标参数生成相应的控制信号。
这些控制信号通常是电压或电流信号，用于驱动伺服电机执行相应的运动。
3.运动执行：控制信号被发送到伺服电机，电机根据信号的变化来实现运动。
例如，当控制信号表示需要加速时，伺服电机会逐渐增加输出力矩来提供所需的加速度。
4.反馈控制：伺服电机在运动过程中，通过反馈设备不断地提供当前位置、速度和加速度等运动状态信息给伺服控制器。
伺服控制器根据这些反馈信息，实时调整控制信号以达到精确的运动控制。
5.防干扰措施：伺服驱动系统通常会采取一些措施来提高其抗干扰能力。
例如，使用过滤器来滤除噪声干扰，或者使用信号补偿算法来弥补传感器误差带来的影响。
6.运动停止：当伺服电机达到用户设定的目标位置、速度或加速度时，伺服驱动系统会停止相应的控制信号，从而停止运动。
伺服驱动系统的工作原理基于控制理论和反馈控制原理。
通过不断地比较目标设定值和实际反馈值，伺服驱动系统能够实现高精度的运动控制。
同时，伺服驱动系统还能够根据需要进行速度或位置的调整，并具备一定的自我保护机制，例如过载保护和过热保护等。
总之，伺服驱动系统是一种通过控制信号和反馈信息来实现精确运动控制的驱动系统。
它具备高精度、高稳定性、强鲁棒性和较强的抗干扰能力等优点，被广泛应用于机械设备、自动化系统、机器人、工业生产线等领域。
伺服驱动器工作原理
伺服驱动器工作原理伺服驱动器是一种控制电机运动的设备，它通过接收控制信号来调整电机的速度和位置。
它是工业自动化系统中的关键部件，广泛应用于各种机械设备，如机床、自动化生产线、机器人等。
伺服驱动器的工作原理涉及到电机控制、反馈、调整等方面，下面将详细介绍其工作原理。
首先，伺服驱动器的工作原理基于闭环控制系统。
简单来说，闭环控制系统由两个主要部分组成：控制器和执行器。
在伺服驱动器中，控制器负责接收输入信号、处理控制命令，并输出适当的信号来驱动执行器（电机）。
其次，伺服驱动器的工作原理还涉及到反馈系统。
反馈系统的作用是用来监测电机的运动状态，并将这些信息反馈给控制器，以便及时调整控制信号。
在伺服驱动器中，通常使用位置反馈装置（如编码器）来实时监测电机的位置和速度。
1.接收输入信号：伺服驱动器从控制器接收指令信号，这些信号通常包含了所需的速度和位置信息。
控制器可以是电脑、PLC或其他自动化设备。
2.运动控制算法：伺服驱动器通过控制算法处理控制信号，并确定电机应该运动的方式。
这些算法根据输入信号和反馈信息来计算驱动电机的输出信号。
3.反馈信号获取：伺服驱动器接收来自电机位置反馈装置的信号，如编码器。
这些反馈信号提供了电机实际位置和速度的信息，以便控制器进行实时调整。
4.控制信号输出：根据其运动控制算法的结果和反馈信号，伺服驱动器产生适当的控制信号来驱动电机。
这些信号通常是电压或电流信号，通过功率放大器来将其转换为适当的电机驱动信号。
5.电机驱动：最后，伺服驱动器将控制信号传递给电机，以驱动电机按照要求的速度和位置进行运动。
电机的转子位置和速度通过反馈装置的信号进行闭环控制，以确保电机按照预期进行运动。
总之，伺服驱动器是一种控制电机运动的设备，通过接收控制信号并进行运动控制算法和反馈调整，驱动电机按照所需的速度和位置进行运动。
它的工作原理基于闭环控制系统和反馈系统的组合，为工业自动化系统提供高精度、高效率的电机控制。
伺服驱动器工作原理
伺服驱动器工作原理伺服驱动器是一种能够控制伺服电机运动的装置，它通过对电机的控制，实现精准的位置、速度和力的控制。
伺服驱动器的工作原理是基于闭环控制系统的，下面我们来详细介绍伺服驱动器的工作原理。
首先，伺服驱动器由控制器、编码器、电机和功率放大器组成。
控制器接收外部指令，根据指令来控制电机的运动。
编码器用于反馈电机的实际位置和速度信息，以便控制器进行闭环控制。
功率放大器则负责将控制器输出的信号放大到足够驱动电机的电压和电流。
其次，伺服驱动器的工作原理是基于PID控制算法的。
PID控制算法是一种经典的闭环控制算法，它通过比较实际输出和期望输出的差异，来调节控制器的输出信号，使实际输出逐渐接近期望输出。
PID控制算法包括比例环节、积分环节和微分环节三部分，分别对应着比例控制、积分控制和微分控制。
比例环节根据偏差的大小来调节控制器的输出，积分环节根据偏差的积累来调节控制器的输出，微分环节根据偏差的变化率来调节控制器的输出。
最后，伺服驱动器的工作原理是实现高精度、高速度和高可靠性的运动控制。
通过控制器对电机的输出信号进行精确调节，可以实现对电机的精准控制，从而实现对机械系统的精准控制。
同时，通过编码器的反馈信息，可以实时监测电机的位置和速度，从而实现闭环控制。
这种闭环控制可以有效地抑制外部干扰和内部波动，提高系统的稳定性和可靠性。
总的来说，伺服驱动器的工作原理是基于闭环控制系统和PID控制算法的，通过控制器、编码器、电机和功率放大器的协作，实现对电机的精准控制，从而实现对机械系统的精准控制。
这种精准控制可以满足各种工业应用的需求，包括自动化设备、机器人、数控机床等领域。
伺服驱动器的工作原理的深入理解，对于工程师和技术人员来说是非常重要的，它可以帮助他们更好地设计、调试和维护伺服系统，提高系统的性能和可靠性。
伺服电机驱动器的工作原理
伺服电机驱动器的工作原理伺服电机驱动器（Servo motor driver）是将电动机与控制电路相结合的设备，主要用于控制电动机的速度、位置和方向。
它通过控制驱动电流来实现对电机的精确控制，使得电机能够按照预定的要求进行运动。
1.脉冲信号接收与解析：伺服电机驱动器通常通过接收外部的脉冲信号来控制电机的转动。
这些脉冲信号一般由编码器或计数器产生，并且与所需的运动参数相关联，如速度、加速度和位置等。
驱动器会解析这些脉冲信号，并将其转换为电机控制所需的电流信号。
2.电流控制：伺服电机驱动器会根据接收到的脉冲信号来控制输出电流的大小和方向。
控制电流可以通过控制电压或PWM（脉宽调制）信号的方式来实现，这取决于驱动器的工作方式。
电机的电流大小直接影响到电机的负载能力和运动性能，较大的电流通常代表着更强大的动力。
3.速度、位置和方向控制：伺服电机驱动器可以根据接收到的脉冲信号来精确控制电机的速度、位置和方向。
在速度控制方面，驱动器会通过调整输出电流的大小和运动时间的长短来实现。
在位置控制方面，驱动器会将脉冲信号的数量和方向与电机的角度测量进行比较，并调整输出电流以实现电机的准确位置控制。
在方向控制方面，驱动器会根据脉冲信号的正负来决定电机的转向。
4.反馈控制：伺服电机驱动器通常具有反馈控制系统，以实现对电机运动的精确控制。
反馈控制常用的传感器包括编码器、霍尔传感器和位置传感器等。
在运动过程中，传感器会实时监测电机的位置和速度，并将这些信息传递给驱动器的控制电路。
控制电路会根据传感器提供的信息进行调整，以实现对电机运动的闭环控制。
通过以上的工作原理，伺服电机驱动器能够实现高精度、高性能的电机控制，广泛应用于各种自动控制系统中，如工业机械、自动化设备、机器人、数控机床、印刷设备等。

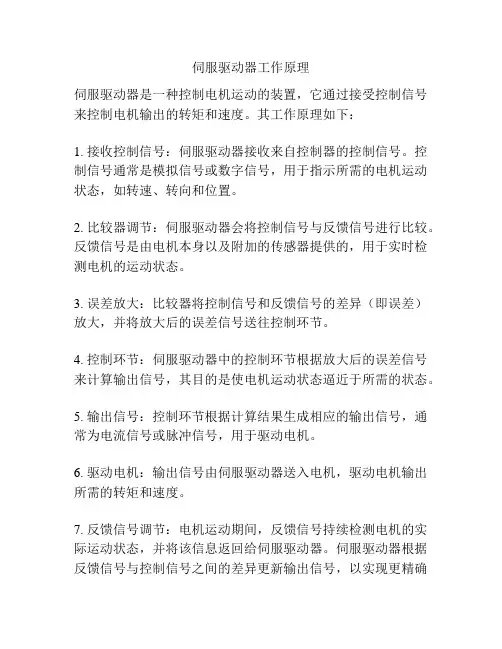

伺服驱动器工作原理
伺服驱动器工作原理
伺服驱动器是一种控制电机运动的装置，它通过接受控制信号来控制电机输出的转矩和速度。
其工作原理如下：
1. 接收控制信号：伺服驱动器接收来自控制器的控制信号。
控制信号通常是模拟信号或数字信号，用于指示所需的电机运动状态，如转速、转向和位置。
2. 比较器调节：伺服驱动器会将控制信号与反馈信号进行比较。
反馈信号是由电机本身以及附加的传感器提供的，用于实时检测电机的运动状态。
3. 误差放大：比较器将控制信号和反馈信号的差异（即误差）放大，并将放大后的误差信号送往控制环节。
4. 控制环节：伺服驱动器中的控制环节根据放大后的误差信号来计算输出信号，其目的是使电机运动状态逼近于所需的状态。
5. 输出信号：控制环节根据计算结果生成相应的输出信号，通常为电流信号或脉冲信号，用于驱动电机。
6. 驱动电机：输出信号由伺服驱动器送入电机，驱动电机输出所需的转矩和速度。
7. 反馈信号调节：电机运动期间，反馈信号持续检测电机的实际运动状态，并将该信息返回给伺服驱动器。
伺服驱动器根据反馈信号与控制信号之间的差异更新输出信号，以实现更精确
的控制。
通过不断的控制信号比较、误差放大、控制计算和反馈调节，伺服驱动器能够实时控制电机的运动状态，以满足所需的转矩和速度要求。

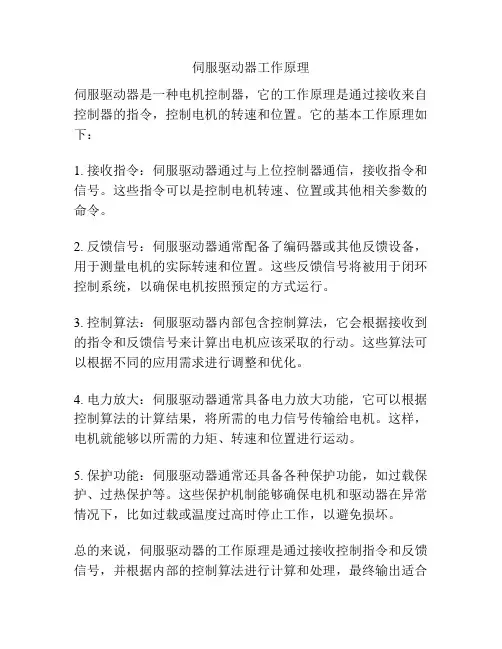

伺服驱动器工作原理
伺服驱动器工作原理
伺服驱动器是一种电机控制器，它的工作原理是通过接收来自控制器的指令，控制电机的转速和位置。
它的基本工作原理如下：
1. 接收指令：伺服驱动器通过与上位控制器通信，接收指令和信号。
这些指令可以是控制电机转速、位置或其他相关参数的命令。
2. 反馈信号：伺服驱动器通常配备了编码器或其他反馈设备，用于测量电机的实际转速和位置。
这些反馈信号将被用于闭环控制系统，以确保电机按照预定的方式运行。
3. 控制算法：伺服驱动器内部包含控制算法，它会根据接收到的指令和反馈信号来计算出电机应该采取的行动。
这些算法可以根据不同的应用需求进行调整和优化。
4. 电力放大：伺服驱动器通常具备电力放大功能，它可以根据控制算法的计算结果，将所需的电力信号传输给电机。
这样，电机就能够以所需的力矩、转速和位置进行运动。
5. 保护功能：伺服驱动器通常还具备各种保护功能，如过载保护、过热保护等。
这些保护机制能够确保电机和驱动器在异常情况下，比如过载或温度过高时停止工作，以避免损坏。
总的来说，伺服驱动器的工作原理是通过接收控制指令和反馈信号，并根据内部的控制算法进行计算和处理，最终输出适合
电机工作的电力信号。
这样，伺服驱动器能够精确控制电机的运动，满足各种应用需求。
伺服驱动器的工作原理
伺服驱动器的工作原理介绍伺服驱动器是一种用于控制伺服电机的设备，广泛应用于工业自动化、机床、机器人等领域。
它的工作原理涉及到多个方面的知识，包括电机控制、反馈控制、电路设计等。
本文将全面、详细、完整地探讨伺服驱动器的工作原理。
伺服电机的基本原理伺服电机是一种具备速度和位置控制功能的电机。
它通过使用编码器等反馈装置来不断监测电机的状态，并根据设定的控制信号动态调整电机的转速和位置，以实现精确的运动控制。
伺服驱动器的组成部分伺服驱动器一般由以下几个部分组成： 1. 电源模块：提供电压和电流给伺服电机运行。
2. 控制电路：接收来自主控制器的指令信号，并根据反馈信号对伺服电机进行闭环控制。
3. 功率电路：根据控制电路的指令，调节电流大小和方向，驱动伺服电机。
4. 反馈装置：通常使用编码器等装置来实时监测伺服电机的状态，并将反馈信号传递给控制电路。
5. 保护电路：用于保护伺服驱动器和伺服电机免受电压过高、过低、过流等异常情况的影响。
伺服驱动器的工作流程伺服驱动器的工作流程可以简单概括为以下几个步骤： 1. 接收指令信号：控制电路接收来自主控制器的指令信号，例如期望的位置或速度。
2. 比较反馈信号：控制电路将指令信号与反馈信号进行比较，得到误差信号。
3. 生成控制信号：根据误差信号，控制电路生成相应的控制信号，用于调节电机的转速和位置。
4. 调节功率输出：功率电路接收控制信号，调节电流大小和方向，驱动伺服电机运行。
5. 监测状态：反馈装置不断监测伺服电机的状态，并将反馈信号传递给控制电路。
6. 闭环控制：控制电路利用反馈信号进行闭环控制，根据实际状态动态调整控制信号，以实现精确的运动控制。
伺服驱动器的优势伺服驱动器相比普通的电机控制系统具有以下几个优势： 1. 更高的精度：伺服驱动器可以通过反馈装置实时监测电机状态，并动态调整控制信号，从而实现更高的运动控制精度。
2. 更高的响应速度：由于采用了闭环控制，伺服驱动器可以快速响应控制信号的变化，实现更快的运动响应速度。
伺服驱动器的工作原理
伺服驱动器的工作原理一、概述伺服驱动器是一种用于控制电机运动的设备，它可以通过对电机的电流进行精确控制，使得电机能够按照预定的速度、位置和加速度运动。
伺服驱动器通常由三部分组成：功率放大器、控制器和反馈装置。
本文将详细介绍伺服驱动器的工作原理。
二、功率放大器功率放大器是伺服驱动器中最重要的部分之一，它负责将来自控制器的低电平信号转换成高电平信号，并将其传递给电机。
为了保证输出信号的稳定性和精度，功率放大器通常采用模拟式或数字式的设计方案。
1. 模拟式功率放大器模拟式功率放大器通常采用晶体管或场效应管作为开关元件，通过不断地调节输入信号的幅值和频率来控制输出信号的大小和形状。
由于模拟式功率放大器具有响应速度快、噪声小等优点，在某些高端应用场合中仍然得到广泛使用。
2. 数字式功率放大器数字式功率放大器则采用数字信号处理技术，将输入信号转换成数字信号，并通过功率开关管的开关控制输出电流的大小和方向。
由于数字式功率放大器具有精度高、稳定性好等优点，在工业自动化、机器人控制等领域中得到了广泛应用。
三、控制器控制器是伺服驱动器中另一个重要的部分，它负责接收来自上位机或其他控制设备发出的指令，并将其转化为电机需要的电流信号。
在控制器中，通常会采用PID算法对输入信号进行处理，以保证输出信号能够满足预定要求。
1. PID算法PID算法是一种经典的反馈控制算法，它通过对误差、积分误差和微分误差进行比例、积分和微分运算，得到最终的输出信号。
其中比例系数Kp决定了输出信号与输入误差之间的线性关系；积分系数Ki可以消除稳态误差；微分系数Kd则可以提高系统响应速度和稳定性。
2. 控制方式在伺服驱动器中，通常采用位置控制、速度控制和力矩控制三种方式进行控制。
其中位置控制是最常用的方式，它通过对电机的位置进行控制，使得电机能够按照预定的路径运动。
速度控制则是在位置控制的基础上，增加了对电机速度的控制，以便更好地适应不同的工作场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
θref
nref
APR
-
-
Iref
ASR -
U1I
ACR
Rs Ls
Ki Kv
1 ωr Jzs 1
1θ is
工作原理
设计伺服驱动系统的关键任务之一，是要设计 合适的控制器（调节器）；
通常控制器设计为PID控制器，因为PID控制 器适应面广，不需要被控对象精确的数学模型， 参数容易整定，能解决过程控制中的大多数问 题。
伺服驱动系统工作原理
阜特科技内部讲义 讲师：谭勇
内容
基本概念 组成部分 工作原理
定义
“伺服”一词源于 希腊语“奴隶(SERVO)”的意思 。 伺服系统：是使物体的位置、方位、状态等输出，
能够跟随输入量（或给定值）的任意变化而变化 的自动控制系统。 伺服是指装置跟随指令的能力，驱动是指它能通 过功率器件驱动电动机运转，所以，很多时候有 伺服驱动器、伺服驱动系统的说法。
电流检测
速度/位置 检测
ia ib
保护电路
电源
工作原理
伺服驱动系统是典型的反馈控制系统，它遵循 反馈控制系统的一般规律。
下图是一个典型的反馈控制系统。
r(t)为给定量，y(t)为反馈量，e(t)为误差信号， u(t)为输出量，G(s)为被控对象的S模型，H(s) 为反馈滤波器的传递函数。
r(t)
e(t)
-
y(t)
校正 H (s)
u(t)
G(s)
工作原理
伺服驱动系统通常设计成三闭环控制器，三闭 环是指电流环、速度环和位置环。
设计成三闭环是为了达到能动态响应的目的， 电流环能快速跟踪电流指令，速度环快速跟随 速度指令，位置环对执行机构进行精确的定位。
工作原理
下图为伺服驱动系统的三闭环控制原理框图； 控制器包含ACR、ASR、APR三个控制环； 外环的输出作为内环的输入； 可以达到快速响应电流、速度和位置的目的。
接口说明
485接口：从左到右分别是伺服使能信号24V地，24V电源输出， 机壳地，模拟地，485B，485A。
接口说明
LED指示灯：由红黄绿三种颜色的指 示灯的各种组合来指示伺服系统运行 中的状态，详细的说明见产品使用说 明书。
接口说明
24V 电源 输入
CAN接口 RS232接口
旋变接口
接口说明
工作原理
PID即比例、积分、微分控制器； 比例P的作用是对误差进行放大，加快响应速
度； 积分的作用是提高系统型别，消除静态误差； 微分的作用是增加阻尼，提高系统的稳定性，
但它对干扰很敏感，很容易带来干扰。
工作原理
稳态误差 控制系统型别
设开环传递函数为：
v=0称为0型系统，v=1称为Ⅰ型系统，v=2称为Ⅱ型系统。
0
-50
-100
-150
10-2
10-1
100
101
102
103
104
Frequenct (Radian) 0
-50
-100
-150
-200
-2
-1
0
1
2
3
4
10
10
10
10
10
10
10
Phase (degrees)
工作原理
上图对应的阶跃响应图
Response Magnitude
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
r(t)
e(t)
-
y(t)
校正 H (s)
u(t)
G(s)
为了能快速准确的响应，控
制环都设计成闭环，即反馈控制 环，如上图所示，G(s)为被控对 象的模型函数，H(s)为反馈通道 的传递函数。r(t)输入，u(t)是输 出。
工作原理
随着微电子技术、电力电子技术，嵌入式 计算技术的进步，现代的伺服系统大多设 计为数字伺服系统。
数字伺服系统需要硬件和软件配合来完成 伺服系统的所需的功能。
硬件是伺服系统的骨架，软件是伺服系统 的灵魂，通常，硬件是给伺服系统实现功 能提供了条件，软件实现具体的算法。
工作原理
右图是一 R
个典型的
S T
伺服驱动
系统硬件
原理框图。
整流滤 波电路
通讯接 口
IGBT/IPM
Motor
隔离及驱动电路 MCU CPLD
工作原理
伺服驱动系统的关键之处之一是设计一个稳定 可靠的硬件平台；
其二是设计适合的控制器，达到快速、平稳、 准确的响应。
控制器设计完以后，需要进行参数整定。对于 采用PID控制率的控制器，主要需要进行PID 参数的合理设置，还需要根据电流、速度等物 理量的额定值对反馈的调整系数进行合理设置。
三相交流电源输入口（线电压275V±10%）L1 - L2 - L3，机壳地PE；
接口说明
U V W RB+ RB- ZK+ ZK- PE
功率输出接口U,V,W；泄放电阻接口RB+,RB-； 吸收电容接口ZK+,ZK-；机壳地PE；
接口说明
PT100
地址编码
复位按钮
数字IO
485接口 LED指示灯
Response Magnitude
1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
0 0
Step Response
Time (Sec)
0.02
0.04
0.06
0.08
0.1
0.12
工作原理
例2：校正前后频率响应曲线对比
Magnitude (dB)
50
Bode Diagram
工作原理
例1：校正前后频率响应曲线对比
Bode Diagram 40
20
Magnitude (dB)
0 -20
-40
0
1
2
3
4Байду номын сангаас
5
10
10
10
10
10
10
Frequenct (Radian) 0
Phase (degrees)
-50
-100
0
1
2
3
4
5
10
10
10
10
10
10
工作原理
上图对应的阶跃响应图
24V电源 输入，上 +下-。
CAN接口：从左到右分别为CAN-，CAN+，模拟地。
RS232接口：从左到右分别为机壳地，模拟地，232TX，232RX。
旋变接口：从左到右分别为EXC+，EXC-，SIN+，SIN-，COS+， COS-，模拟地，+5V输出。
工作原理
直流伺服的依据
等效电路如右所示，直 流电机的电压平衡公式 如右所示，R为电机绕 组等效电阻，L为电机绕 组等效电感，e为感应电 动势。
主要功能
采样：对指令、电流、速度、温度等模拟信号 进行采样，以便微处理单元（MCU）能对它 进行计算处理。
计算：对模拟信号进行滤波处理；根据接收的 数字信号、模拟采样结果等，进行变换、计算 及处理，得到输出信号，用于功率驱动。
主要功能
驱动控制：按照控制命令要求，对信号进行变 换、调控和功率放大等处理，使驱动装置输出 的力矩、速度及位置都能得到灵活方便的控制。
接口说明
地址编码：从左到右是 高位到低位，能表示015个地址码。
数字IO：从左到右 分别是OSD00和 24V地。
接口说明
数字IO：从左到右分别是伺服使能信号24V地，24V电源输出，空位， 模拟指令- ，模拟指令+，数字输出信号OSD01 ，电机报警信号 MOTORALARM，伺服就绪信号SVREADY，数字输入ISD00，ISD01， START ，ENP0。
工作原理
PID参数整定的一般方法是先整定P参数，再 整定I参数，最后整定D参数；
控制器参数整定一般是先整定内环参数，再整 定外环参数。
伺服驱动系统都留有用户进行参数整定，反馈 系数调整等接口，方便用户根据不同应用场合 进行配置。
That’s all. Thank you!
谢谢！
通讯功能：通常有RS485、CAN、数字IO、 模拟IO等接口功能，使其能和其它控制设备进 行信息交换。
主要功能
编码器接口：为了便于和编码器的连接，一些 伺服驱动器具有编码器接口功能。
旋转变压器接口：一些伺服驱动器的使用条件 比较恶劣，要求采用旋转变压器作为速度或位 置反馈部件，此时，需要具有旋转变压器接口 功能。
u
R
L
u Ri L di e dt
Motor
当电压平衡时，又由于电阻比较小，u≈e。e跟电机本身有关，当电机选 定后，和转速成正比，所以，控制电压就相当于控制了转速。因此，调速 的依据是改变加在电机绕组上的电压。
工作原理
直流伺服的依据
根据物理学的知识，我们 知道，位移是速度的积分，速 度是加速度的积分，为了达到 快速、精确的位置控制的目的， 控制器对速度和加速度都要快 速准确的响应。加速度和转矩 成正比，而转矩又正比于电流， 所以，我们要设计三个控制环， 分别对电流、速度和位置进行 控制。三个环的其中部分环或 全部参与控制，构成了伺服驱 动器的几种工作模式。
0 0
Step Response
Time (Sec) 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4
工作原理
从前面的讨论可以看出，伺服驱动系统的工作 过程很简单。
首先伺服驱动系统要接收指令； 然后，伺服装置根据用户选择的工作模式（通
常有力矩、速度、位置三种），执行不同的运 算及控制； 此外，伺服装置能跟其它设备接口，根据外界 的环境进行启停、状态切换及保护等。
