挖沟槽工程量计算公式
挖沟槽土方工程量计算规则
挖沟槽土方工程量计算规则1、工程量的计算分为清单工程量和定额工程量，清单工程量计算规则依据为《市政工程工程量计算规范》;定额工程量计算规则依据为《全国统一市政工程预算定额》(以下假设所有沟槽长度为L，放坡系数为k)；2、第一种情况最简单的情况，清单工程量：V1=B*H*L;定额工程量为V2=(B+2kH+B)*H*1/2。
热门城市：邢台律师酒泉律师河北律师商洛律师安阳律师宿州律师郑州律师滨州律师莱芜律师漯河律师在进行土方工程时，如果涉及到挖沟槽土方工程，就会需要进行挖沟槽土方工程量的计算，此时就会有一些▲挖沟槽土方工程量计算规则需要相关人员进行掌握和运用，这样才能保证工程的顺利进行。
那么这些计算规则到底有哪些呢?下面，的小编将会为各位做详细的介绍，希望对您有所帮助。
▲挖沟槽土方工程量计算规则：1、工程量的计算分为清单工程量和定额工程量，清单工程量计算规则依据为《市政工程工程量计算规范》GB50857-2013;定额工程量计算规则依据为《全国统一市政工程预算定额》(以下假设所有沟槽长度为L,，放坡系数为k)2、第一种情况,最简单的情况，清单工程量：V1=B*H*L;定额工程量为V2=(B+2kH+B)*H*1/2也就是说清单工程量是以沟槽底部宽度(注意：这里的底部宽度指的是基础垫层的宽度)*挖土深度;定额工程量以实际开挖量以体积计算，言外之意就是说定额工程量要考虑放坡、安置挡土板、工作面宽度等因素。
放坡系数根据土方类别以及开挖方式和开挖深度来选择。
3、第二种情况，我们加上一些因素，如图所示，垫层为无筋混凝土，自垫层上表面放坡。
则：清单工程量：V1=b1*(h1+h2)*L定额工程量为：V={(b2+2c+2kh1+b2+2c)h1+b1h2}*L*1/2(公式很简单，不用想的那么复杂，就是小学学的梯形面积公式)。
4、第三种情况，与第二种情况类似，只不过是自槽底放坡(垫层底)。
则：清单工程量：V1=b*h*L定额工程量为：V=(b+2c+2kh+b+2c)h*L*1/25、第四种情况，一边支挡土板，一边放坡的情况。
土石方工程—沟槽土方工程量计算
挖填 施工 运 高度 方法 距
起终 点点 室基 外础 设或 计垫 地层 面底
部
机人 载人 械工 重力 挖挖 汽车 土土 车运
运土 土
1km 50m
无施工组织设计假定条件
岩土开挖 施工组织
岩岩 岩 石 石石 石 渣 开爆 清 凿破 运 运 方方 方 距 法法 法
单独土石方 基础土石方
>5000m3
二、土壤、岩石类别的划分:
七、下列土石方工程，执行相应子目时乘以系数:
7.推土机推运土(不含平整场地)、装载机装运土土层平均厚度运0.30m 时，相应子目 人工、机 械乘以系数 1.25。 8.挖掘机挖筑、维护、挖掘施工坡道(施工坡道斜面以下)土方，相应子目人工、机械 乘以系数1.50。 9.挖掘机在垫板上作业时，相应子目人工、机械乘以系数 1.25。挖掘机下铺设垫板、 汽车运输 道路上铺设材料时，其人工、材料、机械按实另计。 10.场区(含地下室顶板以上)回填，相应子目人工、机械乘以系数 0.90。
2.基础施工需要搭设脚于架时，其工作面宽度，条形基础按1.50m计算(只计算 一面):独立基础按 0.45m 计算(四面均计算)。 3.基坑土方大开挖需做边坡支护时，其工作面宽度均按 2.00m 计算。 4.基坑内施工各种桩时，其工作面宽度均按 2.00m 计算。
工作面的规定
5.管道施工的工作面宽度按下表计算。
cd
c
b
cd
K ＝（K1h1 ＋K2h2）/（H）
五、基础土方放坡:
4.计算基础土方放坡时，不 扣除放坡交叉处的重复工程 量。
240
J1
J2
J1
300*300
300*300
ZJ
ZJ
J1
定额工程量计算公式

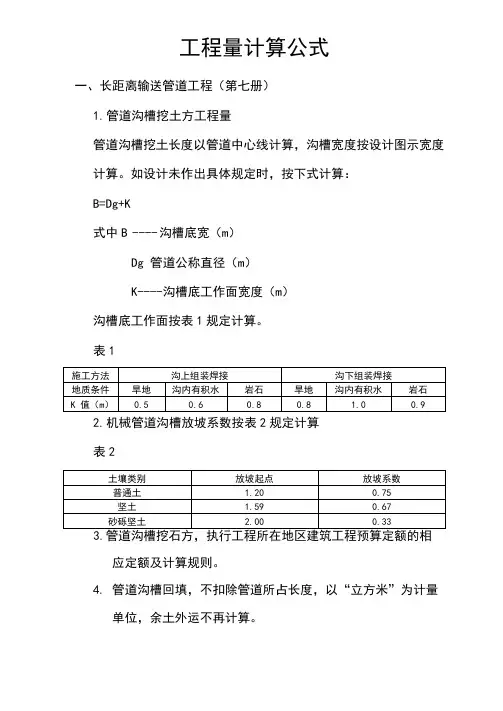

工程量计算公式一、长距离输送管道工程（第七册）1.管道沟槽挖土方工程量管道沟槽挖土长度以管道中心线计算，沟槽宽度按设计图示宽度计算。
如设计未作出具体规定时，按下式计算：B=Dg+K式中B ---- 沟槽底宽（m）Dg 管道公称直径（m）K----沟槽底工作面宽度（m）沟槽底工作面按表1规定计算。
表12.机械管道沟槽放坡系数按表2规定计算表23.管道沟槽挖石方，执行工程所在地区建筑工程预算定额的相应定额及计算规则。
4.管道沟槽回填，不扣除管道所占长度，以“立方米”为计量单位，余土外运不再计算。
二、刷油、绝热、防腐蚀工程（第十三册）（一）除锈、刷油工程1.设备、管道表面除锈、刷油以“平方米”为计量单位，金属结构以“公斤”为计量单位。
1）设备、管道本体刷油表面积计算式：S（m2 ）=LX n XD ⑴式中 L----设备、管道长度；D---- 设备、管道直径；丸-- 圆周率取3.14.2）管道及设备筒体部分绝热保护层外表面刷油面积计算式：2 .设备封头绝热保护层外表面刷油同计算式（7）：3.各种管件、阀门、设备人孔、管口凹凸部分的除锈、刷油已综合考虑在定额内，不另行计算。
（二）绝热工程1.绝热工程量以“立方米”为计量单位，计算式详定额第224页：V二L*n*（D+a+6*3.3%）* （8+8*3.3%）⑵3.3%——绝热层厚度允许偏差系数。
2.设备筒体及管道绝热后表面（即保护层面积）以“平方米”为计量单位，详见定额第224页3.带伴热管的管道绝热。
1)单管伴热、双管伴热双管夹角N90。
时，绝热后综合直径计算式为：D=D主相伴+(10〜20mm) ⑶式中D主_______ 主管道直径(外径)d伴伴热管直径(外径)(10〜20mm)——主管与伴热间空隙，此空隙按设计要求取定。
如果双伴热管的管直径不相同时，则d伴取直径较大的计算。
2)双伴热管双伴热双管夹角〉90。
时，计算式为：D=D 主+1.5d伴+(10〜20mm) ⑷将式(3)、(4)计算结果。
人工挖沟槽工程量计算
人工挖沟槽工程量计算外墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。
一、挖沟槽工程量计算公式（一）外墙沟槽：V挖＝S断×L外中（二）内墙沟槽：V挖＝S断×L基底净长解：1)开挖深度: H=0.7+0.35+0.35+0.35+0.15=1.90m2)放坡深度：h=1.9-0.15=1.75m>1.70m 所以需要放坡。
3)沟槽断面积：S= [1.54×0.15＋(1.54＋0.3×1.75)×1.75]=3.845m24)沟槽长: L中＝（7.2+14.4+5.4＋13.7）×2＝81.40ｍL净＝9.6-1.54＋9.6+2.1-1.54＝18.22ｍ5)V挖工程量：V＝(81.4+18.22)×3.845＝383.01ｍ3人工挖沟槽,坚土套1-2-12定额基价＝140.13元/10ｍ3外墙第2个轴底宽。
总结：●土方开挖的放坡深度和放坡系数，按设计规定计算。
设计无规定时，按表1－4计算：土方放坡系数表表1－4（二）管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。
管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：管道沟槽挖土工程量＝b·h·Lb——管道沟槽宽（ｍ）h——管道沟槽深（ｍ）L——管道沟槽中心线长（ｍ）(三)各种检查井和排水管道接口等处，因加宽而增加的工程量均不计算(底面积大于20ｍ2的井类除外)，但铸铁给水管道接口处的土方工程量，应按铸铁管道沟槽全部土方工程量增加2.5％计算。
三、场地平整按下列规定以平方米计算：（一）建筑物(构筑物)按首层结构外边线，每边各加2ｍ计算。
场地平整工程量＝底层建筑面积＋外墙外边线长度×2＋16（二）无柱檐廊、挑阳台、独立柱雨篷等，按其水平投影面积计算。
沟槽工程量计算公式
沟槽工程量计算公式
1.土方体积计算公式：
沟槽土方体积（V）=底面积（A）×深度（D）
2.混凝土体积计算公式：
浇筑沟槽混凝土的体积（V）=底面积（A）×深度（D）
其中，底面积可按照沟槽断面形状进行计算，深度一般指的是沟槽的纵向深度，即沟槽的最大深度。
3.钢筋量计算公式：
钢筋长度（L）=(沟槽长度+沟底长度）×2+(沟槽宽度+沟底宽度)×2钢筋弯头长度（Lb）=钢筋长度（L）×弯头系数
钢筋总长度（Lx）=钢筋长度（L）+钢筋弯头长度（Lb）
其中，钢筋长度计算公式根据沟槽的形状和尺寸进行推导，弯头系数为按照设计要求选择的数值。
二、沟槽工程量计算的影响因素
1.土质情况：不同的土质对沟槽工程量计算有不同的影响，例如，黏土性土壤通常会在挖掘和回填过程中产生一定的回弹，需考虑回弹系数进行修正计算。
2.土方回填：沟槽施工完毕后，需要进行土方回填，回填土方量也需要进行计算，通常需要考虑土方的收缩率、回填系数等因素。
3.混凝土浇筑：混凝土的浇筑方式和层数也会影响沟槽的混凝土体积计算，例如，沟槽采用分层浇筑的方式，需要将不同层次的混凝土体积累加计算。
4.钢筋安装：钢筋的安装方式和密度会影响钢筋长度的计算，例如，钢筋螺旋安装时，需要考虑螺旋的长度和间距。
以上是沟槽工程量计算的公式和影响因素，具体计算时需根据实际情况进行具体分析和计算。
人工挖沟槽工程量计算
人工挖沟槽工程量计算外墙沟槽，按外墙中心线长度计算；内墙沟槽，按图示基础(含垫层)底面之间净长度计算；外、内墙突出部分的槽沟体积，按突出部分的中心线长度并入相应外、内墙沟槽工程量内计算。
一、挖沟槽工程量计算公式（一）外墙沟槽：V挖＝S断×L外中（二）内墙沟槽：V挖＝S断×L基底净长解：1)开挖深度: H=0.7+0.35+0.35+0.35+0.15=1.90m2)放坡深度：h=1.9-0.15=1.75m>1.70m 所以需要放坡。
3)沟槽断面积：S= [1.54×0.15＋(1.54＋0.3×1.75)×1.75]=3.845m24)沟槽长: L中＝（7.2+14.4+5.4＋13.7）×2＝81.40ｍL净＝9.6-1.54＋9.6+2.1-1.54＝18.22ｍ5)V挖工程量：V＝(81.4+18.22)×3.845＝383.01ｍ3人工挖沟槽,坚土套1-2-12定额基价＝140.13元/10ｍ3外墙第2个轴底宽。
总结：●土方开挖的放坡深度和放坡系数，按设计规定计算。
设计无规定时，按表1－4计算：土方放坡系数表表1－4（二）管道沟槽的长度，按图示的中心线长度(不扣除井池所占长度)计算。
管道宽度、深度按设计规定计算；设计无规定时，其宽度按下表计算：管道沟槽挖土工程量＝b·h·Lb——管道沟槽宽（ｍ）h——管道沟槽深（ｍ）L——管道沟槽中心线长（ｍ）(三)各种检查井和排水管道接口等处，因加宽而增加的工程量均不计算(底面积大于20ｍ2的井类除外)，但铸铁给水管道接口处的土方工程量，应按铸铁管道沟槽全部土方工程量增加2.5％计算。
三、场地平整按下列规定以平方米计算：（一）建筑物(构筑物)按首层结构外边线，每边各加2ｍ计算。
场地平整工程量＝底层建筑面积＋外墙外边线长度×2＋16（二）无柱檐廊、挑阳台、独立柱雨篷等，按其水平投影面积计算。
沟槽土方的工程量计算要点
沟槽土方的工程量计算要点学习沟槽土方的工程量计算也有段时间了，今天来说说关键要点。
首先呢，我理解沟槽土方量的计算最基础的是要确定沟槽的形状。
一般来说有矩形沟槽和梯形沟槽。
要是矩形沟槽就比较简单啦，直接用长乘以宽乘以高就行。
比如说咱们挖个长5米、宽1米、深2米的矩形沟槽，那这个沟槽的土方量就是5×1×2 = 10立方米。
这就跟算一个长方体的体积一样简单，我想这大家都能明白吧。
但梯形沟槽就稍微复杂点儿。
要准确计算就得知道梯形的上底、下底和高。
像我之前就很容易混淆这几个数据到底怎么用。
我总结啊，梯形面积公式是（上底+ 下底）×高÷2，对于梯形沟槽来说，算出这个横截面面积之后再乘以沟槽的长度就得到土方量了。
比如说一个梯形沟槽，上底宽米，下底宽米，高米，长10米。
那先算横截面面积就是（+ ）×÷2 = 平方米，再乘以长度10米，土方量就是15立方米了。
对了，还有个要点！我们在计算的时候一定要注意单位的统一。
之前我就吃过这个亏，前面长度用米计算，深度用厘米，计算出来的结果真是一塌糊涂。
就好比做饭，盐和糖的单位你要是弄混了，这菜肯定没法吃啦。
所以在计算沟槽土方量时，要一开始就确定好统一用米或者厘米之类的单位，并且单位换算可得算准喽。
另外呢，有时候沟槽可能不是直的，它可能有弯道或者有坡度变化。
这时候又该怎么算呢？对于弯道部分，可以把它近似看成是扇形或者弓形一部分，这也是我正在研究的地方，目前我还不是很熟练。
我觉得这有点像拼图，要把这个不规则的片段补进去算出准确的土方量。
对于有坡度的沟槽，就得分段来计算，按照不同坡度对应的上下底宽度和高度，分别带入公式计算，再把每段的土方量加起来。
还有哦，如果沟槽里有管道等障碍物占用了一部分空间，这个体积要从总的土方量里面减去。
这就好比碗里装了一块石头，你要算大米的量，就得减去石头的体积。
学习这个沟槽土方的工程量计算，我觉得多画图特别有帮助。
挖沟槽放坡公式
挖沟槽放坡公式人工挖土要根据土壤类别、施工方法等分别按挖基（地）槽、挖基坑、挖土方等项目计算。
基槽指条形基础下的地槽，地沟指管道地沟。
其工程量按沟槽长度乘以沟槽的断面积。
其突出部分体积应并入基槽工程量内计算；沟槽深度不同时，应分别计算。
土方放坡时，在交接处产生的重复工程量不予扣除。
基槽的长度：外墙按中心线长计算；内墙按净长度计算。
基槽横断面的形式：分放坡与不放坡进行计算。
挖土深度H：一般以设计室外地坪标高为准。
根据土的性质、开挖深度以及施工方法确定土壁是否放坡。
放坡的宽度根据放坡系数计算，即KH。
为保证工人的正常操作，基底宽度应在基础宽度的基础上增加工作面宽度2C。
挖沟槽计算公式：①不放坡时：V挖=L×（B＋2C）×H②有放坡时：V挖=L×（B＋2C＋KH）×H挖地坑工程量根据图示尺寸以立方米为单位计算，按土壤类别、挖土深度不同分别套用相应的定额。
①矩形不放坡的地坑土方量为：V挖=（a＋2c）×（b＋2c）×H②矩形放坡的地坑土方量为：V挖=（a＋2c）×（b＋2c）×H＋KH2×（a＋2c）＋KH2×（b＋2c）＋4×1/3K2H3=（a＋2c＋KH）×（b＋2c＋KH）×H＋1/3K2H3 k为放坡系数。
放坡宽度b与深度H和放坡角度a之间是正切函数关系，即tana=b/H，不同的土壤类别取不同的a 值，所以不难看出，放坡系数就是根据tana来确定的。
例如，三类土的tana=b/H=0.33。
我们将tana=K来表示放坡系数，故放坡宽度b=kH。
K是根据土壤类别确定的。
一、二类土的放坡系数为0.5，三类土为0.33，四类土为0.25。
依据土石方放坡的计算公式，常用的公式有：一、人工平整场地:S=S底+2*L外+16二、挖沟槽:1. 垫层底部放坡: V=L*(a+2c+kH)*H2. 垫层表面放坡V=L*{(a+2c+KH1)H1+(a+2c)H2}三、挖基坑(放坡)方形: V=( a+2c+KH)*( b+2c+KH)*H+1/3*K2H3圆形: V=∏/3*h*(R2+Rr+r2)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H
槽底宽 ≤7m
挖沟槽平面图：
内墙槽底净长
槽底宽
外墙中心线长度
断面的几种形式图S断
三七灰土
三七灰土
三七灰土
混凝土
混凝土
混凝土
a.不设工作面、不放坡和 不支挡土板 V=L*S断 S断=a*H b.设工作面、不放坡和不支 挡土板 V=L*S断 挡土板 挡土板 S断=（a+2c）*H c.设工作面、不放坡和支 挡土板 自然地坪 V=L*S断 S断=（a+2c+0.2 ）*H 自然地坪
（四）挖基坑土方010101004 V=（a+2c+kH)(b+2c+KH) H +1/3 K²H³ V=H/6[AB+（A+m)×（B+n)+mn]
K——放坡系数
1/3 K²H³ ——基坑四角的一个角锥体积 H ——基坑深度（m）； A=a+2c+2kH、m=a+2c B=b+2c+2kH、n =b+2c
3、沟槽工程量计算方法——按沟槽的横截面面积×槽长以m3计算。
注意：挖沟槽——适用于设计图纸中采用条型混凝土基础或条型垫层。
挖沟槽工程量计算公式：外墙沟槽： V挖＝ S断×L外中
内墙沟槽： V挖＝ S断×L基底净长
其中：S 断——为沟槽截（断）面积
沟槽深度（H）——地槽底面至设计室外地坪。
槽长＞槽 宽3倍
（4）工程内容：排地表水、土方开挖、挡土板支拆、截桩头、基底钎探、运输
注意：
平整场地和挖、填土方的区别
挖土方或填土方——为处理厚度超过30cm的工作内容。
不规则表面土方开挖工程量 在场地平整土方工程施工之前，通常要计算土方的工程量。但 土方外形往往复杂，不规则，要得到精确的计算结果很困难。一般 情况下，可以按方格网将其划为一定的几何形状，并采用具有一定 精度而又和实际情况近似的方法进行计算。 计算公式：
凡放坡部分不得再计算 自然地坪 挡土板，支挡土板后，不得 再计算放坡。
挡土板
自然地坪
自然地坪
自然地坪
挡土板 混凝土
e.设工作面和放坡 ①由垫层下表面放坡 ②由垫层上表面放坡 （见下页图示）
自然地坪
①
自然地坪
②
自然地坪
S断 =(a+2c+KH)×H
S断 =a1×H2+（a2+2c+KH）×H1
3.3 土石方计量（2）
1.3.3 土石方计量（1）
一、概述
1、土石方工程：将土和岩石进行松动、破碎、 挖掘并运出的工程。按岩土性质，土石方开挖 分土方开挖和石方开挖。按施工环境是露天、 地下或水下，分为明挖、洞挖和水下开挖。
2、土石方工程的内容
人工土石方工程
机械土石方工程
平整场地
挖土
钎探
回填土
土方运输
推土机 推土
室外设计地面 以上的挖土
室外设计地面 以下的挖土
基 础 回 填 土
室 内 回 填 土
余 土 外 运
取 土 内 运
铲运机 铲运土 挖掘机 挖土 载重汽 车运土
挖 基 槽
挖 基 坑
挖 土 方
3、工程量清单项目 （一）平整场地010101001： （1）适用于建筑场地厚度≤±30cm的挖、填、找平及其运输 （2）工程内容包括：土方挖、填；场地找平；土方运输 （3）清单项目描述：应描述场地现有及平整后需达到的要求特征。如土壤类 别、弃土运距、取土运距 例：平整场地，三类土，弃土运距200米
（三）挖沟槽土方010101003 1、土方开挖包括人工或机械挖沟槽、挖基坑、挖一般土方三部分。 沟槽、基坑、一般土方的划分： 挖沟槽—凡图示槽底宽度在7m以内且槽长是宽度的3倍以上者为沟槽。 挖基坑—图示底长小于等于3倍底宽且底面积150ｍ2以内的为基坑。
挖土方—超出上述范围的为一般土方。
计算公式：余（取）土工程量= 挖土体积-回填土体积 回填土体积=基础回填土+室内回填土+场地回填土（见规范P10说明）
房心回填：指室 外地坪和室内地 坪之间的回填
室内地坪工作面：根据基础施工的需要，挖土时按基础垫层的双向尺寸向周 边放出一定范围的操作面积，作为工人施工时的操作空间，这个单边 放出的宽度，就称为工作面。下图C为工作面。
注意：工作面宽度由施工组织设计确定，当施工组织设计中无规定 时，可按规范规定计算。 工作面增加宽度表 基础材料 砖基础 浆砌毛石、条石基础 混凝土基础垫层支模板 混凝土基础支模板 基础垂直面做防水层 每边各增加工作面宽度 （mm） 200 150 300 300 1000（防水层面）
（4）工程量计算：以建筑物首层面积（外墙外边线）计算，地下室和半地下室 的采光井应计算面积、落地阳台计算面积（悬挑阳台不计算)，地上无建筑物的 地下停车库按地下停车场外墙外边线计算面积。
（二）挖一般土方010101002
（1）适用于±30cm以外竖向挖土或山坡切土，是指设计室外地坪以上的挖土，并 包括指定范围的土方运输 （2）项目特征：土壤类别、挖土平均厚度、弃土运距 （3）工程量：设计图示体积
（五）回填方010103001 回填土是指基础、垫层等隐蔽工程完工后，在5m以内的取土回填的施工过程。 余土外运：指土方开挖后，把不能用于回填或用于回填后多余的土运至指定地 点；或是所挖土方量不能满足回填土的用量，需从购土地点将外购土运到现场，
称为取土运输。
注意了：计算结果为正值时为余土外 运，负值时为取土内运。
