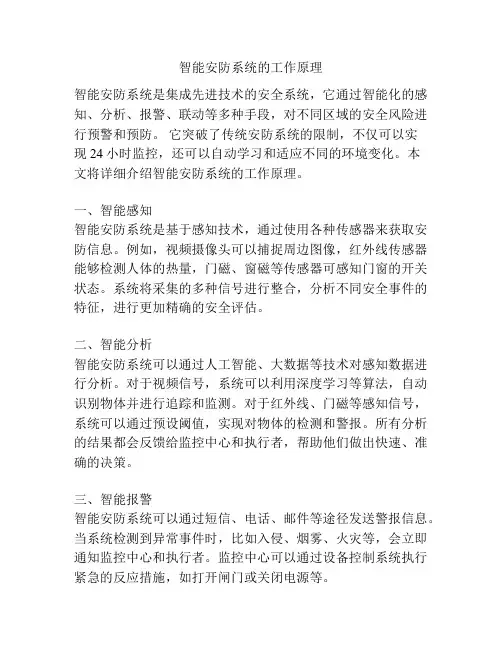

智能安防系统的工作原理
智能安防系统的工作原理智能安防系统是集成先进技术的安全系统，它通过智能化的感知、分析、报警、联动等多种手段，对不同区域的安全风险进行预警和预防。
它突破了传统安防系统的限制，不仅可以实现24小时监控，还可以自动学习和适应不同的环境变化。
本文将详细介绍智能安防系统的工作原理。
一、智能感知智能安防系统是基于感知技术，通过使用各种传感器来获取安防信息。
例如，视频摄像头可以捕捉周边图像，红外线传感器能够检测人体的热量，门磁、窗磁等传感器可感知门窗的开关状态。
系统将采集的多种信号进行整合，分析不同安全事件的特征，进行更加精确的安全评估。
二、智能分析智能安防系统可以通过人工智能、大数据等技术对感知数据进行分析。
对于视频信号，系统可以利用深度学习等算法，自动识别物体并进行追踪和监测。
对于红外线、门磁等感知信号，系统可以通过预设阈值，实现对物体的检测和警报。
所有分析的结果都会反馈给监控中心和执行者，帮助他们做出快速、准确的决策。
三、智能报警智能安防系统可以通过短信、电话、邮件等途径发送警报信息。
当系统检测到异常事件时，比如入侵、烟雾、火灾等，会立即通知监控中心和执行者。
监控中心可以通过设备控制系统执行紧急的反应措施，如打开闸门或关闭电源等。
四、智能联动智能安防系统可以通过使用联动控制器等智能设备，实现多设备之间的数据共享和联动控制。
例如，在监控系统中，当摄像器检测到可疑事件时，可以通过空调系统关闭室内温度，使室外人员不能进入。
系统还能够控制喷水灭火系统，通过在火灾现场喷射水柱来局部灭火。
五、智能学习智能安防系统可以针对不同情境进行自动学习和适应。
系统先通过数据采集来构建安全模型，利用统计分析对模型进行训练，以便根据历史事件的分析，预测未来可能出现的安全风险。
系统通过数据分析，学习各种环境下的危险源及其相关参数，自动调整感知、分析、报警等参数，以提高检测和警告的准确性。
综上所述，智能安防系统通过智能感知、智能分析、智能报警、智能联动和智能学习实现了全方位的安全保障。
智能家居防盗报警系统设计
智能家居防盗报警系统设计
智能家居防盗报警系统是基于物联网技术的智能安防系统。
通
过设备间的通信，实现对家庭安全的实时监控和预警，遇到可疑情
况及时启动预定策略，达到预防、监测、报警、追踪、破案的目的。
智能家居防盗报警系统设计可分为以下模块：
1. 传感器模块：包括门窗磁、红外、烟感、气感等传感器设备，实现对房屋内外环境的感知与监测。
2. 控制模块：将传感器模块获取的信息进行处理并与其它模块
进行交互，如控制门禁、灯光、摄像头等设备的开、关、拍摄、报
警等操作。
3. 通讯模块：实现系统内部设备之间的通信和对外接口的交互，通过WiFi或有线网络连接。
4. 数据处理模块：对传感器获取的信息进行分析、处理，提取
有效信息，并进行数据存储和传输。
5. APP客户端：用户通过APP实现对系统进行远程操作和监测，随时了解家庭安全情况。
在设计防盗报警系统时，需要依据家庭实际情况进行布局，设
置安装位置和数量，提高系统覆盖率，降低漏报率和误报率。
同时，还需要考虑能源管理和维护问题，保证系统的长期稳定运行和有效
维护。
智能安防系统全面解决方案
智能安防系统全面解决方案第一章智能安防系统概述 (2)1.1 智能安防系统定义 (2)1.2 智能安防系统发展历程 (2)1.2.1 传统安防阶段 (2)1.2.2 数字安防阶段 (2)1.2.3 智能安防阶段 (2)1.3 智能安防系统应用领域 (3)1.3.1 城市安全 (3)1.3.2 企事业单位 (3)1.3.3 公共设施 (3)1.3.4 家庭安防 (3)1.3.5 其他领域 (3)第二章智能安防系统硬件设备 (3)2.1 视频监控摄像头 (3)2.2 门禁控制系统 (4)2.3 报警探测器 (4)2.4 辅助设备 (4)第三章网络架构与传输 (5)3.1 网络架构设计 (5)3.2 传输方式选择 (5)3.3 网络安全防护 (5)3.4 网络设备配置 (6)第四章视频监控系统 (6)4.1 视频监控技术概述 (6)4.2 视频监控设备选型 (6)4.3 视频监控存储方案 (7)4.4 视频监控应用案例 (7)第五章门禁控制系统 (7)5.1 门禁控制系统概述 (7)5.2 门禁控制器选型 (8)5.3 门禁系统管理软件 (8)5.4 门禁系统应用案例 (8)第六章报警探测系统 (8)6.1 报警探测器分类 (8)6.2 报警探测器选型 (9)6.3 报警系统联动 (9)6.4 报警系统应用案例 (10)第七章辅助设备 (10)7.1 辅助设备分类 (10)7.2 辅助设备选型 (11)7.3 辅助设备安装与调试 (11)7.4 辅助设备应用案例 (11)第八章系统集成与兼容性 (12)8.1 系统集成概述 (12)8.2 系统集成流程 (12)8.3 系统兼容性设计 (13)8.4 系统集成应用案例 (13)第九章智能安防系统运维管理 (13)9.1 运维管理概述 (14)9.2 运维管理制度 (14)9.3 运维管理工具 (14)9.4 运维管理案例 (14)第十章智能安防系统发展趋势与展望 (15)10.1 智能安防系统发展趋势 (15)10.2 智能安防系统应用前景 (15)10.3 智能安防系统产业政策 (15)10.4 智能安防系统未来展望 (16)第一章智能安防系统概述1.1 智能安防系统定义智能安防系统是指运用现代信息技术，结合计算机网络、通信技术、自动控制技术等多种技术手段，对各类安全信息进行实时监测、分析、预警和处置的系统。
智能安防系统
智能安防系统随着科技的不断发展，智能安防系统正逐渐成为人们生活中重要的一部分。
智能安防系统通过包括视频监控、入侵报警、智能门锁等多种设备的联动，提供了更安全、更便捷的居家和办公环境。
本文将对智能安防系统的功能和优势进行介绍，并探讨其在未来的发展前景。
一、智能安防系统的功能智能安防系统集成了多种先进技术，具备以下主要功能：1. 视频监控：智能摄像头可以实时监控室内外的情况，通过高清图像和远程可视化，让用户随时随地了解家居或办公场所的安全状况。
2. 入侵报警：系统通过红外传感器、门窗磁铁等设备，能及时探测到室内外的异常活动并触发警报，有效预防盗窃和破坏。
3. 防火安全：智能烟雾报警器和可燃气体探测器能够实时检测烟雾和可燃气体浓度，一旦发现异常情况，系统会及时报警并联动灭火设备。
4. 门禁管理：通过刷卡、指纹或人脸识别等技术，智能门锁可以实现对出入人员的精准管理和控制，提升门禁安全性。
5. 远程控制：用户可以通过手机App等远程控制设备，如查看监控画面、打开、关闭门窗等，实现智能化的远程操作。
二、智能安防系统的优势智能安防系统相比传统安防系统，具有以下显著优势：1. 实时监控：智能安防系统通过高清视频监控，用户可以实时了解家居或办公场所的安全情况，及时采取相应措施。
2. 智能报警：系统能够通过传感器和智能算法识别异常活动并自动触发警报，有效避免了误报或漏报的情况。
3. 远程管理：用户可以通过手机App等远程控制设备，实现随时随地的远程监控和操作，不受地域限制，方便实用。
4. 自动化联动：智能安防系统支持设备之间的联动，比如烟雾报警器触发时，可以自动关闭空调和电路，避免火灾蔓延。
5. 数据分析：智能安防系统可以对监控数据进行分析，通过大数据算法挖掘出潜在安全隐患，提供更准确的安全预警。
三、智能安防系统的未来发展随着人工智能技术的不断进步，智能安防系统将迎来更多创新和升级：1. 人脸识别技术的应用：智能安防系统将更加准确地判断出入人员的身份，有效提升门禁管理的安全性和便捷性。
智能安防系统基础-入侵报警系统
振适
控
动调 传放 感大 器器
触 发 器
制 报 警
振动探测器
电动式传感器:由永久磁铁、线圈、弹簧、阻尼器和壳体等组成。这种 传感器灵敏度高，控制范围大，稳定性较好。但加工工艺要求较高，因 此价格比较高。它适合地音振动入侵探测器和建筑物振动入侵探测器。 压电式传感器:压电式加速度计的心脏是一片压电材料，通常是一种表 现出独特压电效应的人工检化的铁电陶瓷片。当受到机械应力时，不论 张力或压缩，在它的两个极面上会产生一个与所加的应力成正比的电荷， 即应力越大电荷越多。它适合地音振动入侵探测器和建筑物振动入侵探 测器。
声探测器
声波产生条件：一是要有产生声源的振动体；二是要有能够传播 这种振动形式的空气、水等弹性介质。 声探测器分类：
• 可闻声探测器：声控探测器（20-20000 Hz） • 不可闻声探测器：超声波探测器（>20000 Hz） • 次声波探测器（<20 Hz）
声控探测器
用传声器作传感器，用来探测入侵者在防范区域内走动或作案活动发出的声响，并将此声响转 换为电信号送入监听电路转换成音响供保安人员监听或录音，或送入报警电路，在现场声强达到 一定程度时触发报警装置。
微波阻挡探测器
由微波发射器、微波接收器和信 号处理器组成，使用时将发射天线 和接收天线相对放置在监控场地的 两端。 利用场干扰原理或波阻断原理 又称微波墙式探测器 形成的微波墙：长达几百米、宽 2—4米、高3—4米，厚0.5-2.5米
智慧安防系统解决方案
智慧安防系统解决方案一、监控系统通过监控系统，可以实时获取监控画面，对场所内发生的情况进行实时监控和录像存储，以便在需要时进行回放和查看。
监控系统也可以配备移动监控终端，使安保人员可以随时随地通过手机或平板电脑查看监控画面，提高监控的灵活性和实用性。
二、智能报警系统智能报警系统是智慧安防系统的重要组成部分，它通过使用传感器和探测器，实现对各种异常情况的及时报警。
智能报警系统可以分为入侵报警、火灾报警、疏散报警、紧急报警等多种类型。
入侵报警系统可以通过使用门禁系统、红外感应器、玻璃破碎探测器等设备，实现对非法入侵行为的检测和报警。
火灾报警系统可以通过使用烟雾、温度和火焰传感器等设备，实现对火灾异常的检测和报警。
疏散报警系统可以通过使用疏散指示灯和声音报警设备，实现对人员疏散的指引和提醒。
三、智能门禁系统智能门禁系统是一种通过电子技术和网络通信技术实现对门禁控制的系统。
它可以通过使用IC卡、指纹识别、人脸识别等技术，实现对人员进出的控制和管理。
智能门禁系统可以分为单门控制和多门控制系统。
通过智能门禁系统，可以实现对人员进入和离开的自动记录，提高安全性和管理效率。
智能门禁系统也可以与监控系统相结合，实现对进出人员的实时监控和记录，便于事后查询和管理。
四、智能照明系统智能照明系统是一种通过使用感应器和控制器实现对照明设备的自动控制和管理的系统。
智能照明系统可以通过感应器对人员活动进行感知，实现对照明设备的智能控制。
通过智能照明系统，可以提高照明设备的使用效率，降低能耗，延长照明设备的使用寿命。
智能照明系统也可以与监控系统相结合，实现对照明设备的远程实时控制和管理。
综上所述，智慧安防系统通过使用监控系统、智能报警系统、智能门禁系统和智能照明系统等技术手段，实现对场所的全方位监控和保护。
智慧安防系统可以应用于各种场所，如家庭、学校、企事业单位、公共场所等，并可以根据实际需求进行定制和扩展。
通过智慧安防系统的应用，可以提高社会的安全性和工作效率，为人们的生活带来更多的便利和安全保障。
智能家居安防系统
智能家居安防系统智能家居安防系统是一种结合了智能技术和安防功能的创新产品。
它能够通过网络和传感器监控家庭的安全状况，提供安全保护和远程控制的功能，给用户带来便利和安心。
本文将就智能家居安防系统的原理、功能和应用进行探讨。
一、智能家居安防系统的原理智能家居安防系统的核心是物联网技术。
它通过连接家庭中的各种设备和传感器，实现信息的互联互通。
当有异常情况发生时，系统会自动触发相应的应对措施，保护家庭和财产的安全。
智能家居安防系统的主要原理包括以下几个方面：1. 传感器技术：系统通过各种传感器获取家庭环境的信息，包括门窗状态、温度、湿度、烟雾等，通过采集和分析这些数据，系统可以判断是否存在安全风险。
2. 通信技术：智能家居安防系统利用无线通信技术，将传感器获取的数据传输到中央控制系统，同时也能将用户的指令传达给各个设备。
这样用户可以通过手机、平板或电脑远程监控和控制家庭安防设备。
3. 数据分析和处理：系统收集到的大量数据需要经过分析和处理，通过比对预设的安全规则，确认是否有异常情况发生。
同时，也可以通过学习用户的习惯和行为，提供更加智能化的安全保护。
二、智能家居安防系统的功能智能家居安防系统具备多种功能，以确保家庭的安全和便利。
1. 监控功能：系统配备了高清摄像头和夜视功能，可以实时监控家庭的各个角落。
当有可疑人员或异动出现时，系统会立即向用户发出警报，并将监控画面发送给用户，以便用户及时采取措施。
2. 报警功能：无论是入侵警报、火警警报还是紧急求助警报，系统都能够及时发出声光报警。
同时，系统还能够通过APP向用户发送即时通知，以便用户可以迅速做出反应。
3. 远程控制功能：用户可以通过手机APP对智能家居安防设备进行控制。
比如远程锁门、打开灯光、关闭电器等。
这样用户即使不在家也能够保持对家庭安全的控制。
4. 家庭自动化功能：智能家居安防系统可以与其他智能家居设备进行联动，实现自动化功能。
比如当系统检测到有人离开家时，可以自动关闭电器设备和电灯，以节约能源和降低安全风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 绪论 (1)2 系统方案与论证 (2)2.1 方案论述 (2)2.2 方案比较 (2)3系统硬件设计 (3)3.1AT89C52 单片机简介 (3)3.2晶振电路 (4)3.3复位电路 (4)3.4报警及显示电路 (5)3.5 热释电红外传感器电路 (5)4系统软件设计 (6)4.1主程序设计 (6)4.2定时中断程序设计 (6)4.3 Proteus仿真电路图 (7)5 体会 (7)参考文献 (9)附录1 (10)附录2 (12)1 绪论随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。
本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。
就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点：（一）压力触发式防盗报警器由于压力板式安装在垫子内，当主机停止工作，很容易失报和误报，其可靠性低。
（二）开关式电子防盗报警器一般只有一个定点，有效范围小，而且各种开关也易坏，失报和误报率就高，不可靠。
（三）遮光式触发防盗报警器在受到太阳光照射就会引起误报，同时若遮住了光也会引起误报，所以这种报警器的可靠性也不高。
还有，就闭路监控电路防盗系统而言：它的安装线路复杂，而且技术要求比较高，价格也比较昂贵，不利于广泛利用。
而本设计中所使用的红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。
这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，热释电红外传感器既可用于防盗报警装置，也可用于制动控制、接近开关、遥测等领域。
为了能够设计出一种制作简单、成本低，安装比较方便，而且防盗性能比较稳定，抗干扰能力强、安全可靠红外线报警系统，本设计给出了二种方案。
2.1 方案论述方案一：本红外防盗系统以AT89C51单片机为核心，外接热释电红传感器，能够以非接触方式探测出人体发出的红外辐射，并将其转化为相应的电信号输出，平时传感器输出低电平，当有人在探测区范围内移动时输出低电平变为高电平，此高电平输入单片机，作为单片机的外部触发信号处理，经单片机内部软件编程处理后，单片机输出控制信号，驱动声光报警电路开始报警，同时通过显示电路显示出报警次数。
该设计包含如下结构：热释电红外传探头电路、报警电路、单片机、复位电路、LED 显示控制电路及相关的控制管理软件组成；它们之间的构成框图如图2.1总体设计框图所示：图2.1 系统框图方案二：该系统以单片机AT89C52系列为核心，采用红外线发射管和红外线接收管为发射和接收装置，由反相器芯片反相间接控制CPU 工作。
在CPU 程序运行以后控制输出口电平使得蜂鸣器器与发光二极管组成的声光报警电路同时进行声光报警。
系统原理框图如图2.2所示：图2.2 系统框图2.2 方案比较方案一使用的控制器为AT89C51单片机，方案二使用的控制器为AT89C52单片机，没有数据存储功能。
与方案二的单片机相比较，AT89C51单片机功耗低，性能高而且成本不高，并且完全能够满足本方案的需求。
综上所述，根据对二种方案的比较以及对设计的红外报警系统成本低廉，精确度较高，抗干扰能力强，安装比较方便，而且防盗性能比较稳定的要求，选择方案一来设计本红外报警系统。
3.1 AT89C52 单片机简介本设计的控制器模块选用AT89C52，AT89C52 是一种带4K字节闪存可编程可擦除只读存储器（FPEROM）256B片内RAM的低电压，高性能CMOS8 位微处理器。
该器件采用ATMEL 高密度非易失存储器制造技术制造，与工业标准的MCS-51 指令集和输出管脚相兼容。
由于将多功能8 位CPU 和闪烁存储器组合在单个芯片中，ATMEL 的AT89C52 是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
AT89C52单片机管脚如图3所示。
图3.1 AT89C51电片机管脚图各管脚功能：VCC：供电电压。
GND：接地。
P0 口：P0 口为一个8 位漏级开路双向I/O 口，每脚可吸收8TTL 门电流。
当P1 口的管脚第一次写1 时，被定义为高阻输入。
P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH 编程时，P0 口作为原码输入口，当FIASH 进行校验时，P0输出原码，此时P0 外部必须被拉高。
P1 口：P1 口是一个内部提供上拉电阻的8 位双向I/O 口，P1 口缓冲器能接收输出4TTL门电流。
P1 口管脚写入1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH 编程和校验时，P1 口作为第八位地接收。
P2 口：P2 口为一个内部上拉电阻的8 位双向I/O 口，P2 口缓冲器可接收，输出4 个TTL 门电流，当P2 口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2 口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2 口当用于外部程序存储器或16 位地址外部数据存储器进行存取时，P2 口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2 口输出其特殊功能寄存器的内容。
P2 口在FLASH 编程和校验时接收高八位地址信号和控制信号。
P3 口：P3 口管脚是8 个带内部上拉电阻的双向I/O 口，可接收输出4 个TTL 门电流。
当P3 口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3 口将输出电流（ILL）这是由于上拉的缘故。
P3 口也可作为AT89C51 的一些特殊功能口。
P3.0：RXD（串行输入口）；P3.1：TXD（串行输出口）；P3.2：/INT0（外部中断0）；P3.3：/INT1（外部中断1）；P3.4：T0（记时器0 外部输入）；P3.5：T1（记时器1外部输入）；P3.6：/WR（外部数据存储器写选通）；P3.7：/RD（外部数据存储器读选通）。
P3 口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。
当振荡器复位器件时，要保持RST 脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH 编程期间，此引脚用于输入编程脉冲。
在平时，ALE 端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE 脉冲。
如想禁止ALE 的输出可在SFR8EH 地址上置0。
此时，ALE 只有在执行MOVX，MOVC 指令是ALE 才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE 禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN 有效。
但在访问外部数据存储器时，这两次有效的/PSEN 信号将不出现。
/EA/VPP：当/EA 保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1 时，/EA 将内部锁定为RESET；当/EA 端保持高电平时，此间内部程序存储器。
在FLASH 编程期间，此引脚也用于施加12V 编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
3.2晶振电路在防盗报警系统的时钟电路设计中XTAL1 和XTAL2 两部分分别代表了反向放大器的输入端口和输出端口。
这个反向放大器能够配置成片内振荡器。
即可能够采用石晶振荡，也可以通过陶瓷振荡。
如果需要在系统中使用外部时钟源的驱动器件，应该将XTAL2 的连接断开。
由于单个机器的周期总共包含有六个状态周期，而每一个状态周期又能够划分为2 个振荡周期。
因此，在一个完整的机器周期之中总共包含了12 个振荡周期，如果采用的是石晶振荡器，其振荡的频率是12MHZ 的话，那么单独一个振荡周期时间就是1/12us，那么一个完整的机器周期就是1us。
图3.2 晶振电路3.3复位电路在报警系统的复位问题上，提供了两种方式。
一种是上电自动复位，另外一种就是在系统外部通过按键进行手动复位。
单片机运行过程中，在时钟电路进就能够完成复位工作。
比如所采用的晶振频率是12MHz 的时候，那么复位信号所应该持续的时间不能够低于2us。
在本文防盗报警系统的设计中，采用的是人为的在外部通过手动按键的方式进行系。
图3.3 复位电路图3.4报警及显示电路针对声光报警实现，设计了一种实用化基于单片机AT89C51报警执行电路。
此电路接受单片机传送来的电平信号，驱动声光报警从而达到报警效果。
驱动电路通过P3.1口将高电平信号送至放大电路然后传给声音报警设备LS1（蜂鸣器），从而达到声音报警的效果。
同时，当接检测到报警信号时，电路通过单片机向P3.0口发出低电平信号，D1～D4的四个红色LED发光二级管被点亮，同时蜂鸣器发出声音，从而达到报警的效果。
电路图如3.4所示：图3.4 报警及显示电路图3.5 热释电红外传感器电路在本设计中热释电红外传感器的电路是通过双探测员的模式来进行检测工作的。
在VCC 的电源端通过分别通过C5 和R11 来保证警系统的电压处于稳定的状态，在传感器电路的输出部分也使用了稳压元件来稳固电路的信号。
一旦系统探测到了人体所散发出的红外线警报，所形成的点和信号通过FET 进行放大，再通过C5 和R11 的稳压，能够将输出信号转变成高电位，最后通过NPN 的转变，就会在OUT 处输入低电平。
图3.5 热释电红外传感器电路4系统软件设计4.1主程序设计按上述工作原理和硬件结构分析可知系统主程序工作流程图如下图4.1所示：图4.1 主程序工作流程图4.2定时中断程序设计手工按键停止报警中断服务程序工作流程图，如下图5.2所示：图4.2 中断服务程序工作流程图4.3 Proteus仿真电路图图4.3 Proteus仿真电路图工作原理：在电路正常工作时，P1.2口输出低电平信号，D5绿色发光二极管被点亮，表示电路工作正常。
当有人闯入热释红外传感电路所探测的范围内时，红外探头将探测到信号，经过10s钟的延时，如果红外探头再次检测到信号。
检测信号将经过放大电路转变成低电平信号送入单片机，此时P1.0接收到一个低电平信号，经过单片机内部电路的分析， P3.0口输出低电平信号，D1～D4的四个红色LED灯将被点亮，同时，P3.1口输出高电平，经过电阻R11送到NPN三级管的基级，Q1导通，引起蜂鸣报警器发出声音报警，同时七段数码管也被点亮而显示数字，表明该地区发生了偷盗行为。
