北航微机原理及其接口技术08年期末试题A1

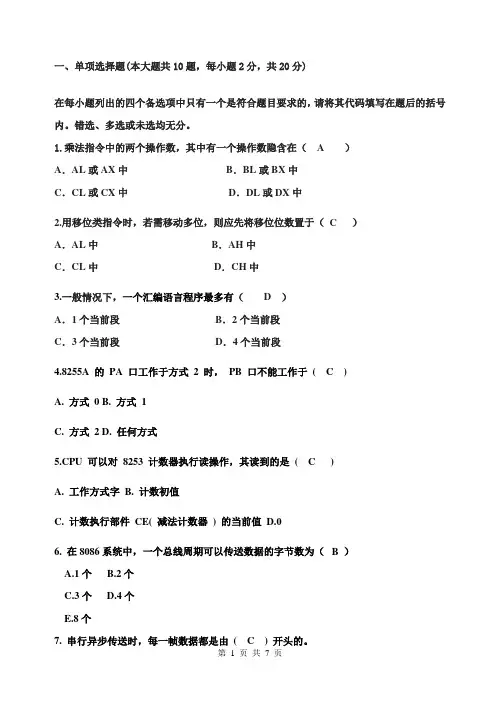

微机原理及接口技术2007-2008-1-B卷答案
一、单项选择题(本大题共10题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.乘法指令中的两个操作数，其中有一个操作数隐含在（A）A．AL或AX中 B．BL或BX中C．CL或CX中D．DL或DX中2.用移位类指令时，若需移动多位，则应先将移位位数置于（C ）A．AL中 B．AH中C．CL中D．CH中3.一般情况下，一个汇编语言程序最多有（D）A．1个当前段B．2个当前段C．3个当前段D．4个当前段4.8255A 的PA 口工作于方式2 时，PB 口不能工作于( C )A. 方式0B. 方式1C. 方式2D. 任何方式5.CPU 可以对8253 计数器执行读操作，其读到的是( C )A. 工作方式字B. 计数初值C. 计数执行部件CE( 减法计数器) 的当前值D.06. 在8086系统中，一个总线周期可以传送数据的字节数为（ B ）A.1个B.2个C.3个D.4个E.8个7. 串行异步传送时，每一帧数据都是由( C ) 开头的。
A. 低电平B. 高电平C. 起始位D. 同步字符8．机器字长为16位，N=-32768的补码为（C）A. 7654HB. 9012HC. 8000HD. A034H9．如果使用8253-5的三个计数器，需要写（B）个方式字A. 1B. 3C. 1或3D. 210．如果使用8255A的作为三个输入端口，需要写（A）个方式字A. 1B. 3C. 1或3D. 2二、多项选择题( 本大题共 5 小题，每小题 2 分，共10 分)在每小题列出的五个备选项中有二至五个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选、少选或未选均无分。
1．存储器与CPU相连接时（A、B、C ）A．应考虑CPU总线的负载能力B．存储芯片地址线的位数决定了存储器的最大容量C．应考虑存取速度配合问题D．存储芯片数据线的位数决定了存储器的数据位数E．系统地址线的位数决定了存储器的最大容量2中止执行指令重复前缀REPE/REPZ后续指令的条件有（D、E）A．CX≠0B．CX=0C．ZF≠0D．ZF=0E．OF=03.PC机中的A0～A7地址线是（ A、C、D、E ）A.单向B.双向C.可访问存储器D.可访问I／O接口E.可传送地址4. 串行异步发送器具有(B、C、D) 等功能。
《微机原理与接口技术》期末试卷(06电子信息工程)
2007 — 2008学年 第 2 学期物理与机电工程学院 05级 电子信息（本）专业《微机原理与接口技术》期末试卷（B ）注意事项1、学生的院（系）别、专业、班级、姓名、学号必须填写在考生信息栏内指定的位置。
2、学生在考试之前必须填写考试时间和地点。
3、答题字迹要清楚，并保持卷面清洁。
考生考试诚信承诺书在我填写考生信息后，表示我已阅读和理解《龙岩学院考试纪律与违纪处分办法》的有关规定，承诺在考试中自觉遵规守纪，如有违反将接受处理；我保证在本科目考试中，本人所提供的个人信息是真实、准确的。
考生签名：一、填空题（每空1分，共20分）1、程序控制下的数据传送，通过CPU执行程序中的I/O指令来完成数据传送，分为、和中断传送。
2、通用微型计算机的硬件是由中央处理器（CPU）、、存储器、输入输出设备及其组成的。
3、设异步传输时的波特率为115200bps，若每个字符对应一位起始位，七位有效数据位,一位偶校验位,一位停止位,则每秒钟传输的最大字符数是。
4、中断系统的作用实现操作、处理异常事故、。
5、计算机基本接口部件主要有、、、串行通信等。
二、简答题（共10分）1、为个么要进行按键消除抖动的处理，在软件上通常采用什么样方法消除抖动？（5分）2、在LPC2138中属于串行通信的部件有哪些？说明它们各自的主要用途。
（5分）二、设计与应用（共10题，每题10分，任选题目，满分50分）（部分子程序被省略）1、请对下面程序添加注释（3分），说明其程序功能（3分），并根据你的想法对程序的功能进行部分修改，说明修改后程序功能的变化（4分）。
#include "config.h"/* LED8~LED1 8个LED分别由P1.25~P1.18控制P1[25:18]控制LED8~LED1，低电平点亮*/const uint32 LEDS8 = (0xFF << 18);void DelayNS (uint32 dly){ uint32 i;for ( ; dly>0; dly--)for (i=0; i<50000; i++);}int main (void){ uint8 i;PINSEL2 = PINSEL2 & (~0x08);IO1DIR = LEDS8;while (1){ for (i=0; i<8; i++){ IO1SET = ~(LEDS8 & (7 << (18+i)));DelayNS(20);IO1CLR = LEDS8 & (7 << (18+i));DelayNS(20);}}return 0;}#include "config.h"uint8 rcv_buf[8]; // UART0数据接收缓冲区volatile uint8 rcv_new; // 接收新数据标志void __irq IRQ_UART0 (void){ uint8 i;if ((U0IIR & 0x0F) == 0x04)rcv_new = 1;for (i=0; i<8; i++){ rcv_buf[i] = U0RBR;}VICVectAddr = 0x00;}int main (void){ UARTMODE set;set.datab = 8;set.stopb = 1;set.parity = 0;rcv_new = 0;PINSEL0 = 0x00000005; // 设置I/O连接到UART0UART0_Init(115200, set);U0FCR = 0x81; // 使能FIFO，并设置触发点为8字节U0IER = 0x01; // 允许RBR中断，即接收中断IRQEnable();VICIntSelect = 0x00000000; // 设置所有的通道为IRQ中断VICVectCntl0 = 0x20 | 0x06; // UART0分配到IRQ slot0VICVectAddr0 = (uint32)IRQ_UART0;VICIntEnable = 1 << 0x06;while (1){if (rcv_new == 1){ rcv_new =0;UART0_SendBuf();}}return 0;}3、请对下面程序添加注释（3分），说明其程序功能（3分），并根据你的想法对程序的功能进行部分修改，说明修改后程序功能的变化（4分）。
微机原理与接口技术期末试题ABC三卷及答案
《微机接口技术》课程试题A卷一、填空题（每空格1 分共 28 分）1．接口的基本功能是（）和（）。
2．数据输入/输出的三种方式是（）、（）和（）。
3．在查询输入/输出方式下，外设必须至少有两个端口，一个是（）端口，另一个是（）端口。
4．总线传输方式通常有三种（）、（）和（）。
5．在总线上完成一次数据传输一般要经历如下阶段（）阶段、（）阶段、（）阶段、（）阶段。
6.按总线在微机结构中所处的位置，总线可分为（）总线、（）总线、（）总线、（）总线。
7．8255A具有（）工作方式：（）选通、（）选通和（）。
8．串行通信方式分为（）和（）。
9．RS-232-C是（）与（）间的标准。
10．调制解调器是（）和（）的组合器件。
二、判断题（每小题3分共24）11．8086CPU 在读/写总线周期的 T3 状态结束对 READY 线采样,如果 READY 为低电平,则在 T3 与 T4 状态之间插入等待状态 TW。
（）12．在 8253 的方式控制字中,有一项计数锁存操作,其作用是暂停计数器的计数。
（）13．8250 的溢出错误指示 CPU 还未取走前一个数据,接收移位寄存器又将接收到的一个新数据送至输入缓冲器。
（）14．在 8088 系统（最小组态）中,执行指令”MOV [2000H],AX”需 1 个总线周期。
（）15．DMA 控制器 8237A 现行字节数寄存器的值减到 0 时,终止计数。
（）16．8086/8088CPU 的复位后开始执行的第一条指令的地址为FFFFH。
（）17．若各中断源的优先级是一样的，则可用自动循环优先级来实现。
（）18．最小模式下 8086/8088 读总线操作时序和写总线操作时序中的 DT / R 信号波形基本相同。
（）三、单项选择题：（每小题 3分，共 30 分）19．8086CPU工作在总线请求方式时，会让出（）。
A．地址总线 B．数据总线C．地址和数据总线 D．地址、数据和控制总线20．8086CPU的I/O地址空间为（）字节。

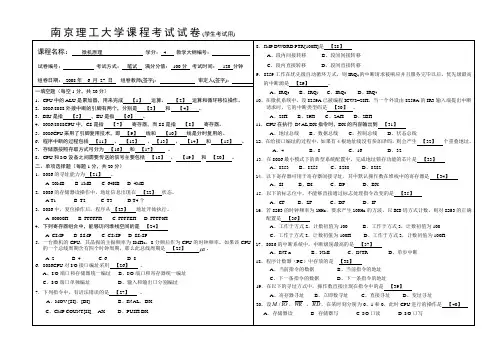

2008微机原理及接口技术期末考试试卷及答案解析
南京理工大学课程考试试卷(学生考试用)
第 1 页共 2 页
第 2 页 共 2 页
D 7
D 6D 5D 4D 3D 2D 1D 0
C 口低4位控制1－输入0－输出
B 口控制1－输入0－输出B 组工作方式0－方式01－方式1
C 口高4位控制1－输入0－输出
A 口控制1－输入
0－输出
A 组工作方式00－方式0
01－方式1
1x －方式21 控制字标志
D 7
D 6D 5D 4D 3D 2D 1D 0
1－置位0－复位
000－PC 0置位/复位引脚编码
无意义
0 控制字标志
001－PC 1……111－PC 7
计数器
读/写格式
工作方式
数制
D 7D 6D 5D 4D 3D 2
D 1D 0
00 选择计数器001 选择计数器110 选择计数器211 非法选择
00 计数器锁存命令01 只读/写低8位10 只读/写高8位11 先读/写低8位,再读/写高8位
0: 二进制1: BCD
000 方式0001 方式1x10 方式2x11 方式3100 方式4101 方式5
ICW1
ICW2
ICW3(主片)
ICW3(从片)
ICW4
南京理工大学课程考试试卷答案及评分标准。
微机与接口技术期末考试试题及答案(3套)
4.在
8088系统（最小组态）中,执行指令
”MOV [2000H],AX”需
1个总线周期。（
×）
应改为：需 Leabharlann 2个总线周期 5. DMA控制器
8237A现行字节数寄存器的值减到
0时,终止计数。（
×）
应改为：DMA控制器
8237A现行字节数寄存器的值减到
,CPU如何区分输入中断还是输出中断？
答：CPU响应
8255A的中断请求后
,在中断服务程序的开始可以查询
8255A的状态
字,判断～OBFA（PC7）和
IBFA（PC5）位的状态来区分是输入中断还是输出中断，并
据此转向相应的输入或输出操作。
3.用
2K×4位
RAM构成
64KB的存储系统
,需要多少
RAM芯片？需要多少位地址作
为片外地址译码？设系统为
20位地址线
,采用全译码方式。
答：64片。
9位。其中
A16～A19固定，A10～A15译码形成组选信号。
4.请说明
Intel8253各个计数通道中三个引脚信号
CLK，OUT和
8.当
IF=0，8088/8086CPU不响应
(
2
)中断请求。
(1)INT
N
(2)INTR
(3)NMI
(4)INTO
9.8253可编程定时器
/计数器中，其二进制的最大计数初值为
(
3
)。
(1)65536
(2)7FFFH
(3)0000H
**大大学
北航微机原理-试题
INC LOOP MOV MOV OUT MOV OUT MOV OUT MOV OUT
DX WRITE DX, DMA+0BH AL, 40H DX, AL AL, 41H DX, AL AL, 96H DX, AL AL, 43H DX, AL
微机原理与接口技术
秦红磊
北京航空航天大学电子信息工程学院
微机原理及接口技术
试题(一)
一. 填空题
1. 微型计算机由 、 、 和 等 四部分组成。 2. 中断类型码为13H，其中中断向量在中断向量 表中的地址为 。 3. 使用8K×8的RAM芯片6264扩展32K字节的存储 体，需要 片6264。 4. 输入/输出的控制方式有 、 、 。
解：典型的DMA传送数据工作流程图如下：
DMA请求 DMA响应 发送存储器地址 传送数据 修改地址并计数 N
传送结束？ Y DMA结束
三. 编写一个宏汇编语言程序，计算 A=3X*Y+Z-100。 要求 1.写出程序并注释； 2.画出内存分配图； 3.假设X=20，Y=58，Z=30，给出程序每步 结果。
解：
（1）程序及注释： DATA SEGMENT ; 定义数据段 MOV BL,Y X DB 20 ;输入变量定义 MUL BL ； Y DB 58 MOV CX,AX ； Z DB 30 ADD AX,AX ； A DW ? ; 输出变量定义 ADD AX,CX ; DATA ENDS MOV DL,Z CODE SEGMENT ； 代码段 MOV DH,0 ASSUME CS:CODE,DS:DATA ADD AX,DX ; MAIN PROC FAR SUB AX,100 ; START: PUSH DS ；保护返回地址 MOV A,AX ； SUB AX,AX RET ; PUSH AX MAIN ENDP MOV AX,DATA ；数据段的初始化 CODE ENDS MOV DS,AX END START ； MOV AL,X
08级微机原理及接口技术试卷A
石家庄铁道大学2010-2011学年第1学期08 级本科班期末考试试卷(A)课程名称：微机原理及接口技术任课教师：燕延考试时间：120 分钟一、填空题（20分、每空1分）1、8086CPU内部结构分为EU和BIU两大单元，物理地址计算是在单元完成的，通用寄存器组和算术逻辑运算单元ALU位于单元。
2、比较两个数是否相等，用标志判断；判断运算结果是正数还是负数，用标志判断；将DF置1，应该用指令，在这种情况下，执行MOVSW指令后，SI的内容调整。
3、在寄存器间接寻址方式中，常用来存放存储器操作数的偏移地址的寄存器是、等，用来存放I/O端口地址的寄存器是。
4、8086/8088CPU设计中采用了技术减少了数据线和地址线的数目；采用这种技术后的微机系统构成中器件是必不可少的。
5、在静态RAM(SRAM)和动态RAM(DRAM)中，集成度高，功耗大集成度低；6、在中断管理器8259应用中，3片8259级联可管理个外部中断源，此时主片应工作在特殊嵌套方式下，这种嵌套方式的特点是。
7、常用的串行通信接口标准包括和等，工作方式分为同步和异步，其中工作方式信息传输效率高但对收发时钟要求严格同步。
8、8位A/D转换芯片ADC0809内部有多路开关，可分时对路模拟信号进行A/D转换，当A/D转换结束时，转换结束信号EOC会变成电平。
二、分析计算题（15分）1、设（DS）=3800H、（SS）=4A10H、（BX）=3B50H，（BP）=2800H，（SI）=1300H，BUF=0030H，（CL）=02H，（AL）=3FH，（BUF[BP]）=5AH，（BUF[BX][SI]）=47H，分别执行下列指令后：①CMP AL，BYTE PTR BUF[BP]（AL）= ，源操作数的物理地址 H，进/借位标志CF= 。
② SHL BUF[BX][SI],CL目的操作数的物理地址 H，（BUF[BX][SI]）= ，（CL）= 。
2007-2008微机原理期末
填空题（每空 2 分，共 30 分）
7、8086根据所构成系统大小的不同，可以工作 在最大方式或最小方式。在最大方式下，系 8288 统需使用 _________ 芯片来形成总线周期。 8、为了在保持精度的同时尽量扩大表示范围， PC系统中常采用浮点格式，即用符号、 _________和_________三部分来表示数据。 指数 尾数
16、CPU与存储芯片的连接方式将影响芯片 的( A ) A、地址分配 B、存取速度 C、功耗 D、存储容量
单项选择题（每小题1分，共20分）
17、8位补码操作数“10010011”等值扩展为 16位后，其机器数为 D ( ) A、0111111110010011 B、0000000010010011 C、1000000010010011 D、1111111110010011
简答及应用题（共50分）
② 若该计数通道的GATE引脚接Vcc、CLK引脚接 132MHz时钟时，试画出OUT1引脚的输出信号波形 并做必要标注。 （2分） 计数初值66 132M/66=2MHz方波 ③ 试比较用8253实现定时功能和计数功能时有什么 不同？ （3分）
定时功能和计数功能都可以通过一个计数器来实现：如果计数器 的输入为标准时钟脉冲，则通过计数值可以得出时间间隔，从而 进行定时操作，实现定时功能；如果计数器的输入为需要计数的 信号（脉冲），则计数值就是一定时间内信号（脉冲）出现的次 数，即实现计数功能。
5、N位DAC的分辨率可表示为（ A A、1/2N C、2N B、1/10N D、10N ）。
单项选择题（每小题1分，共20分）
6、共阴数码显示屏中各LED管的（ B ）。 A、位线并联接正电源 B、位线并联接地 C、段线并联接正电源 D、段线并联接地
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2008试题
一、填空题
1．ASCII码是用位二进制数表示一个字符，字符‘0’的ASCII码用十六进制数表示为、字符‘A’的ASCII码用十进制数表示为、ASCII码00001101B 表示，若ASCII码的最低位称为D0位，则所有ASCII码的位都为0。
2．设N为有符号数，及指令MOV AL，N。
N的取值范围用十进制数表示为；若N=－1，则指令执行后，AL中存储的二进制数为；若指令执行后，AL中存储的二进制数为10000000B，则N= 。
3．8086系统工作在最小模式下时，需要片8282地址锁存器（每片含有8个D锁存器），8086用于锁存地址的控制信号为，需要锁存的信号为三类：、和。
4．设变量定义伪指令中
DATA SEGMENT
X1 DB +1，0，－1，
X2 DW 12H，X1
COUNT EQU $-X1
DATA ENDS
该DATA段总共为字节，位于奇存储体中的最后1个数据为，$= 。
若8086执行：
MOV AX，DA TA
MOV DS，AX
MOV AX，[2]
MOV BX，X2
则AX= ，BX= ，COUNT= 。
5．设有如下指令序列：
1234H：190H NEXT1：……
MOV AL，0A0H
CMP AL，50H
1234H：200H JG NEXT1
1234H：202H NEXT2：……
当指令CMP AL，50H执行完时，AL寄存器的值为，标志寄存器FR的OF位为，SF位为，ZF位为，CF位为。
指令JG NEXT1的代码为字节代码，指令代码的第2字节为，NEXT1的逻辑地址是，当JG NEXT1指令执行完后，
下一条应执行的指令的物理地址是。
6．8086 CPU执行指令的部件称为，指令队列最少能放下条指令。
输入输出指令必须使用的8位寄存器为。
一般情况下，查询输入方式要占用个端口地址，要先检查外设的信息，再输入数据。
此时M/IO信号为电平，RD 信号为电平。
7．在可屏蔽中断、非屏蔽中断和指令中断之中，8086在复位后处于关闭状态的中断是，与外部触发信号无关的中断是，优先级最高的是，中断需要8086输出中断响应信号，该中断响应信号为个总线周期的低电平。
设8259A工作在完全嵌套方式，若中断服务寄存器ISR=00000101B，则引脚对应的中断服务被打断进入中断嵌套，转入执行引脚的中断服务程序。
8．RS-232-C是（异步还是同步）串行通信标准，若采用全双工方式传送数据时，最少需要条线，其中引脚发送数据，引脚接收数据。
若发送与接收方计算机约定采用相同的校验方式，当发送计算机发送字符‘A’时，接收计算机收到的字符却为‘C’(未发生帧出错)，这时会发生出错。
MODEM的中文名称为，在串行发送数据时其作用是，在串行接收数据时其作用是。
二、判断题
1．（）中断向量表中存放的是中断服务程序。
2．（）端口地址为奇地址的外设通过数据总线高8位与8086 CPU进行数据传送。
3．（）IP寄存器中存放的是当前正在执行的指令的地址。
4．（）I/O指令寻址方式是指IO地址与存储器地址统一编址。
5．（）8086系统中每个存储单元都有一个唯一的物理地址。
6．（）当产生可屏蔽中断时，中断类型号由硬件系统提供。
7．（）执行MOVSB指令后，DI和SI都加1。
8．（）AD转换器的分辨率是指模拟量和转换后数字量之间的误差。
9．（）可执行程序的扩展名是OBJ。
10．（）8086指令机器码一般由操作码和操作数构成。
三、简答题
1．设（BX）＝100H，（DI）＝200H，写出下列指令中源操作数的寻址方式，以及完成该指令需用的总线周期数。
①MOV AL，12H
②ADD [BX+DI]，AX
③ MOV AX ，[BX ＋1H]
2． 设有2片8259A 接成主从级联方式，主片设为特殊完全嵌套方式，从片设为完全嵌
套方式，从片的INT 引脚接至主片的IR4引脚，写出主、从片8259A 中断请求引脚的优先级顺序。
若主片、从片均为完全嵌套方式，从片IR5对应的中断服务程序正在执行，从片IR3管脚的中断请求是否能打断IR5中断服务的执行？
3． 设某片8253的片选地址为280H —287H ，8253的A1、A0引脚分别与8086 CPU 的
A1、A0相连，0#计数器的输入时钟频率为1MHz ，工作于10分频方式（速率发生器方式）， 其输出端OUT0与1#计数器的CLK1端相连，要求1#计数器的OUT1端输出周期为100ms 的方波，写出相应的初始化8253的指令序列，并画出OUT1端输出波形的示意图。
附8253控制字格式：
码计数
00： 01： 10： 选0 1 2 5
4 3
4． 编写一段指令序列，定义一个具有200H 个字节的堆栈段，并将其内容全部初始化为
0。
若AX=1234H ，画出执行PUSH AX 指令前、后堆栈段的存储状况示意图。
（给出堆栈指针及堆栈内容的变化情况。
）
5． 设有如下数据段定义及段内数组求和子程序，希望该子程序能完成对数据段中定义的
100个字数据的求和，不考虑溢出。
该子程序中存在若干处错误，请予以改正。
DA TA SEGMENT D 1 DB 100 DUP （？）
DA TA
ENDS
SUM PROC PUSH AX PUSH BX
MOV DS ，DATA
MOV
BX ，D1
MOV CX，100
MOV AX，0
ADD：ADD AL，[BX]
INC BX
LOOP ADD
POP AX
POP BX
RET
SUM END
四、
从键盘输入2个数字字符（非数字字符不接收），将其转换成压缩BCD码的形式存在数据段中，先输入的数字作为高位，后输入的数字作为低位。
五、硬件编程题
设电路如图所示（见下页）。
1）在图中标出Y0、Y4对应的地址范围（设未用到的高位地址为0）（3分）；
2）完成汇编程序的编写：要求从ADC0809的8个通道分别采集1个数据后顺序存放在数据段偏移地址为STRBUF的缓冲区中。
当某个通道采集的数字量大于7FH时，在屏幕显示“The Voltage is too High！”。
对8个通道采集256次数据后退出程序（12分）。
M/IO
A9
A8
A7
A6
A5
A4
A3
六、硬件编程题…………………………………………………………( 10 分)
电路如图所示，写出程序，完成8255A初始化，并循环完成如下操作：从8255A的PA口读入开关状态，将读入的数据直接输出到DAC0832进行DA转换。
其中DAC0832需要设置为直通工作方式。
附表：8255A工作方式控制字格式
00 A组工作在方式0
01 A组工作在方式1
1X A组工作在方式2
D4=
0 PA口为输出
1 PA口为输入
D3=
0 PC口高4位为输出
1 PC口高4位为输入
D2=
0 B组工作在方式0
1 B组工作在方式1
D1=
0 PB口为输出
1 PB口为输入
D0=
0 PC口低4位为输出
1 PC口低4位为输入。
