第二章 双极型晶体三极管（BJT ）§2.1 知识点归纳一、BJT 原理·双极型晶体管（BJT ）分为NPN 管和PNP 管两类（图2-1，图2-2）。
·当BJT 发射结正偏，集电结反偏时，称为放大偏置。
在放大偏置时，NPN 管满足C B C V V V >>；PNP 管满足C B E V V V <<。
·放大偏置时，作为PN 结的发射结的V A 关系是：/BE T v V E ES i I e =（NPN ），/E B T v VE ES i I e =（PNP ）。
·在BJT 为放大偏置的外部条件和基区很薄、发射区较基区高掺杂的内部条件下，发射极电流E i 将几乎转化为集电流C i ，而基极电流较小。
·在放大偏置时，定义了CNE i i α=（CN i 是由E i 转化而来的C i 分量）极之后，可以导出两个关于电极电流的关系方程：C E CBO i i I α=+(1)C B CBO B CEO i i I i I βββ=++=+其中1αβα=-，CEO I 是集电结反向饱和电流，(1)CEO CBO I I β=+是穿透电流。
·放大偏置时，在一定电流范围内，E i 、C i 、B i 基本是线性关系，而BE v 对三个电流都是指数非线性关系。
·放大偏置时：三电极电流主要受控于BE v ，而反偏CB v 通过基区宽度调制效应，对电流有较小的影响。
影响的规律是；集电极反偏增大时，C I ，E I 增大而B I 减小。
·发射结与集电结均反偏时BJT 为截止状态，发射结与集电结都正偏时，BJT 为饱和状态。
二、BJT 静态伏安特性曲线·三端电子器件的伏安特性曲线一般是画出器件在某一种双口组态时输入口和输出口的伏安特性曲线族。
BJT 常用CE 伏安特性曲线，其画法是：输入特性曲线：()CE B BE V i f v =常数（图2-13）输出特性曲线：()B B CE I i f v =常数（图2-14）·输入特性曲线一般只画放大区，典型形状与二极管正向伏安特性相似。
第二章 - 5_IGBT(电力电子技术)
主要解决挚 住效应
改善饱和压降和开 关特性：N+缓冲 层、P+层浓度、 厚度最佳化、新 寿命控制，饱和 压降、下降时间 微细化工艺 均降低了30%以 上。
有选择的寿命控制，饱 和压降和关断时间 下降到1.5V/0.1ms。
沟槽技术
19
2.5 其他新型电力电子器件
2.5.1 MOS控制晶闸管MCT 2.5.2 静电感应晶体管SIT 2.5.3 静电感应晶闸管SITH 2.5.4 集成门极换流晶闸管IGCT 2.5.5 基于宽禁带半导体材料的电力 电子器件
11

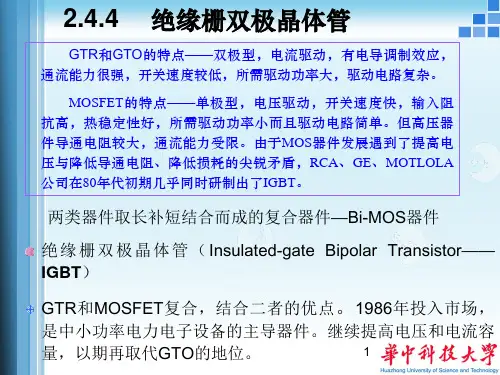

2.4.4 绝缘栅双极晶体管
■IGBT的主要参数 ◆前面提到的各参数。 ◆最大集射极间电压UCES ☞由器件内部的PNP晶体管所能承受的击穿 电压所确定的。 ◆最大集电极电流 ☞包括额定直流电流IC和1ms脉宽最大电流ICP。 ◆最大集电极功耗PCM ☞在正常工作温度下允许的最大耗散功率。
12
正向电流密度（A/sp.cm)
1000
IGBT
100 10 1 0.1 0 1 2
300V 600V 1200V 300V 600V 1200V
MOSFET
正向压降（V） 16
3
温度特性
功率MOSFET 导通时温升沟道电阻速增，200度时可达室温时的3倍。考 虑温升必须降电流定额使用。 IGBT 可在近200度下连续运行。导通时，MOS段的N通 道电阻具有正温度系数，Q2的射基结具有负温度系数，总 通态压降受温度影响非常小。
13
IGBT_5SNS 0300U120100
主要参数： • VCES 1200V • IC(DC) 300A • Tc(OP) -40~125oC • VCESAT IC300A ,VGE15V: 1.9V 25oC,2.1V125oC
第二章 双极型晶体管及其放大电路
0 U BE(on)
uBE
0 UCE(sat)
uCE b c iB e UCE(sat)
输入特性近似
输出特性近似
b
c
b
c iB e
放大状态模型
UBE(on) e
截止状态模型
βi B
UBE(on)
饱和状态模型
a.截止： UBE<UBE(ON) , iB≈0 , iC≈0 b.放大：UBE>UBE(ON) c.饱合：.UBE>UBE(ON)
∆i ∆iC =0 uCE一定 ∆ib
5
10
15
截止区
饱和压降: uces (or uce(sat))=0.3V 饱和: Saturation 4.击穿区：
三、温度对晶体管特性曲线的影响 温度对晶体管特性曲线的影响 uBE -(2~2.5)mv/℃ 2(T2-T1)/10 T iC 曲线上移 间隔加大(输出) 曲线左移 (输入)
双极型晶体管是由三层杂质半导体构成的器件。它有三个电极， 双极型晶体管是由三层杂质半导体构成的器件。它有三个电极， 又称半导体三极管、晶体三极管等，以后我们统称为晶体管。 又称半导体三极管、晶体三极管等，以后我们统称为晶体管。
小功率管
大功率管
大功率达林顿晶体管
2907A PNP 双极性晶体管
100 GHz 铟磷 钐铟砷异质 铟磷/钐铟砷异质 结双极性晶体管的电子扫 描显微图片
条件：三极管特点（e区重掺杂；b区薄；c区面积大）＋e结正偏＋c结反偏 利用两个特殊结构的PN结，将e结扩散电流“转化”为c 结漂移电流，使c 极出现受be结电压控制的较大电流。 对比：与变压器（杠杆、放大镜）的区别 IC ≈
β ΙΒ
电流控制型器件
uBE
0 UCE(sat)
uCE b c iB e UCE(sat)
输入特性近似
输出特性近似
b
c
b
c iB e
放大状态模型
UBE(on) e
截止状态模型
βi B
UBE(on)
饱和状态模型
a.截止： UBE<UBE(ON) , iB≈0 , iC≈0 b.放大：UBE>UBE(ON) c.饱合：.UBE>UBE(ON)
∆i ∆iC =0 uCE一定 ∆ib
5
10
15
截止区
饱和压降: uces (or uce(sat))=0.3V 饱和: Saturation 4.击穿区：
三、温度对晶体管特性曲线的影响 温度对晶体管特性曲线的影响 uBE -(2~2.5)mv/℃ 2(T2-T1)/10 T iC 曲线上移 间隔加大(输出) 曲线左移 (输入)
双极型晶体管是由三层杂质半导体构成的器件。它有三个电极， 双极型晶体管是由三层杂质半导体构成的器件。它有三个电极， 又称半导体三极管、晶体三极管等，以后我们统称为晶体管。 又称半导体三极管、晶体三极管等，以后我们统称为晶体管。
小功率管
大功率管
大功率达林顿晶体管
2907A PNP 双极性晶体管
100 GHz 铟磷 钐铟砷异质 铟磷/钐铟砷异质 结双极性晶体管的电子扫 描显微图片
条件：三极管特点（e区重掺杂；b区薄；c区面积大）＋e结正偏＋c结反偏 利用两个特殊结构的PN结，将e结扩散电流“转化”为c 结漂移电流，使c 极出现受be结电压控制的较大电流。 对比：与变压器（杠杆、放大镜）的区别 IC ≈
β ΙΒ
电流控制型器件
双极型晶体管及相
双极型晶体管及相
• 本章内容 • • 双极型晶体管的工作原理 • • 双极型晶体管的静态特性 • • 双极型晶体管的频率响应与开关特性 • • 异质结双极型晶体管 • • 可控硅器件及相关功
双极型晶体管的工作原理
• 双极型晶体管(bipolar transistor)的结构 • 双极型晶体管是最重要的半导体器件之一，在高速电路、模拟电路 • 、功率放大等方面具有广泛的应用。双极型器件是一种电子与空穴皆参与导通过程的半导体
双极型晶体管的频率响应与开关特性
• 在数字电路中晶体管的主要作用是当作开关。可以利用小的基极电流在极短时间内改变集电 极电流由关(off)的状态成为开(on)的状态(反之亦然)。关是高电压低电流的状态，开是低电压 高电流的状态。
• 图(a)是一个基本的开关电路，其中射基电压瞬间由 • 负值变为正值。图(b)是晶体管的输出电流，起初因 • 为射基结与集基结都是反向偏压，集电极电流非常 • 低，但射基电压由负变正后，集电极电流沿着负载 • 线，经过放大区最后到达高电流状态的饱和区，此 • 时射基结与集基结都变为正向偏压。因此晶体管在 • 关的状态下，亦即工作于截止模式时，发射极与集 • 电极间不导通；而在开的状态下，亦即工作在饱和 • 模式时，发射极与集电极间导通．因此晶体管可近 • 似于一理想的开关。
双极型晶体管的频率响应与开关特性
当一小信号附加在输入电压上时，基极电流iB将会随时间变动，而成一 时间函数，如右图所示。基极电流的变动使得输出电流iC跟着变动， 而iC的变动是iB变动的β0
倍，因此晶体管放大器将输入信号放大了。 • 下图(a)是此放大器的低频等效电路，在更高 • 频率的状况下，必须在等效电路中加上适当 • 的电容。与正向偏压的p-n结类似，在正向偏 • 压的射基结中，会有一势垒电容CEB和一扩 • 散电容Cd，而在反向偏压的集基结中只存在 • 势垒电容CCB，如图(b)所示。
• 本章内容 • • 双极型晶体管的工作原理 • • 双极型晶体管的静态特性 • • 双极型晶体管的频率响应与开关特性 • • 异质结双极型晶体管 • • 可控硅器件及相关功
双极型晶体管的工作原理
• 双极型晶体管(bipolar transistor)的结构 • 双极型晶体管是最重要的半导体器件之一，在高速电路、模拟电路 • 、功率放大等方面具有广泛的应用。双极型器件是一种电子与空穴皆参与导通过程的半导体
双极型晶体管的频率响应与开关特性
• 在数字电路中晶体管的主要作用是当作开关。可以利用小的基极电流在极短时间内改变集电 极电流由关(off)的状态成为开(on)的状态(反之亦然)。关是高电压低电流的状态，开是低电压 高电流的状态。
• 图(a)是一个基本的开关电路，其中射基电压瞬间由 • 负值变为正值。图(b)是晶体管的输出电流，起初因 • 为射基结与集基结都是反向偏压，集电极电流非常 • 低，但射基电压由负变正后，集电极电流沿着负载 • 线，经过放大区最后到达高电流状态的饱和区，此 • 时射基结与集基结都变为正向偏压。因此晶体管在 • 关的状态下，亦即工作于截止模式时，发射极与集 • 电极间不导通；而在开的状态下，亦即工作在饱和 • 模式时，发射极与集电极间导通．因此晶体管可近 • 似于一理想的开关。
双极型晶体管的频率响应与开关特性
当一小信号附加在输入电压上时，基极电流iB将会随时间变动，而成一 时间函数，如右图所示。基极电流的变动使得输出电流iC跟着变动， 而iC的变动是iB变动的β0
倍，因此晶体管放大器将输入信号放大了。 • 下图(a)是此放大器的低频等效电路，在更高 • 频率的状况下，必须在等效电路中加上适当 • 的电容。与正向偏压的p-n结类似，在正向偏 • 压的射基结中，会有一势垒电容CEB和一扩 • 散电容Cd，而在反向偏压的集基结中只存在 • 势垒电容CCB，如图(b)所示。
第二章双极结型晶体管.doc
第二章双极结型晶体管双极结型晶体管（bipolar junction transistor, BJT）是最早出现的具有放大功能的三端半导体器件，自1948年诞生以来，一直在高速电路、模拟电路和功率电路中占据着主导地位，因此，双极结型晶体管也是我们学习的重点。
通常所说的晶体管就是指双极结型晶体管。
§ 2.1 晶体管的结构1．晶体管的基本结构BJT是由靠得很近的两个PN结构成的半导体器件。
BJT一般包含NPN或PNP三个区域，前者称为NPN晶体管，后者称为PNP晶体管，这两种晶体管及其电路符号如图所示。
发射极、基极和集电极分别用英文字母E、B、C表示，发射区和基区之间的PN结称为发射结，集电区和基区之间的PN结称为集电结。
基区的宽度必须远远小于该层材料种少数载流子的扩散长度，否则就成了两个背靠背的独立PN结。
2．均匀基区晶体管和缓变基区晶体管在晶体管内部，载流子在基区中的传输过程是决定晶体管许多性能（如电流增益、频率特性等）的重要环节。
而在基区宽度确定之后，基区杂质分布是影响载流子基区输运过程的关键因素。
尽管晶体管有很多制造工艺，但在理论上分析其性能时，为了方便起见，通常根据晶体管基区的杂质分布情况不同，将晶体管分为均匀基区晶体管和缓变基区晶体管。
本章将重点介绍均匀基区晶体管一些特性原理。
（1）均匀基区晶体管均匀基区晶体管的基区杂质是均匀分布的，在这类晶体管中，载流子在基区内的传输主要靠扩散机理进行，所以又称为扩散型晶体管。
其中合金法制造的晶体管就是典型的均匀基区晶体管，合金管（如锗PNP合金管）的制造工艺和杂质分布如图所示。
在N型锗片的一面放上受主杂质铟镓（Ⅲ族元素）球做发射极，另一面放上铟球做集电极，经烧结冷却后而形成PNP结构。
（2）缓变基区晶体管缓变基区晶体管的基区杂质分布是缓变的，这类晶体管的基区存在自建电场，载流子在基区除了扩散运动外，还存在漂移运动且往往以漂移运动为主，故也称为漂移晶体管。
第二章_双极型晶体三极管(BJT)
IE = ICn + IBn
传输到集电极的电流 发射区注入的电流
ICn
Rb
IE
IC ICBO IC
EB
IE
IE
一般要求 ICn 在 IE 中占的比例尽量大
ICBO IB
b IBn
c
IC
ICn
IEn e IE 一般可达 0.95 ~ 0.99
Rc EC
13
（2） i与C 的i关B 系
输入
b
+
cUCE 输出
e
V 回路UCE
回路
V
UBE
电流，UCE是输出电压；
VCC
25
1、共射输入特性曲线
I B f (U BE ) UCE 常数
(1) UCE = 0 时的输入特性曲线
Rb IB b c
VBB
+e
UBE _
IB/A
UCE 0
类似为PN结正偏时的伏安特性曲线。
O
U BE / V
IE = IC + IB IC IE ICBO
IB＝IBn－ICBO
当IE=0时，IC=ICBO
IC ( IC IB ) ICBO
1
IC 1 IB 1 ICBO
IC IB (1 )ICBO
= IB ICEO
穿透电流。
其中：
1
共射直流电流放大 系数。
14
IC IB ICEO
• 直流参数
– 直流电流放大系数 和
– 极间反向电流 和ICBO ICEO
• 交流参数
– 交流电流放大系数 和
– 频率参数 和 f
fT
• 极限参数
集电极最大允许电流ICmax 集电极最大允许功耗PCmax 反向击穿电压
传输到集电极的电流 发射区注入的电流
ICn
Rb
IE
IC ICBO IC
EB
IE
IE
一般要求 ICn 在 IE 中占的比例尽量大
ICBO IB
b IBn
c
IC
ICn
IEn e IE 一般可达 0.95 ~ 0.99
Rc EC
13
（2） i与C 的i关B 系
输入
b
+
cUCE 输出
e
V 回路UCE
回路
V
UBE
电流，UCE是输出电压；
VCC
25
1、共射输入特性曲线
I B f (U BE ) UCE 常数
(1) UCE = 0 时的输入特性曲线
Rb IB b c
VBB
+e
UBE _
IB/A
UCE 0
类似为PN结正偏时的伏安特性曲线。
O
U BE / V
IE = IC + IB IC IE ICBO
IB＝IBn－ICBO
当IE=0时，IC=ICBO
IC ( IC IB ) ICBO
1
IC 1 IB 1 ICBO
IC IB (1 )ICBO
= IB ICEO
穿透电流。
其中：
1
共射直流电流放大 系数。
14
IC IB ICEO
• 直流参数
– 直流电流放大系数 和
– 极间反向电流 和ICBO ICEO
• 交流参数
– 交流电流放大系数 和
– 频率参数 和 f
fT
• 极限参数
集电极最大允许电流ICmax 集电极最大允许功耗PCmax 反向击穿电压
第二章-晶体管
（1）共基直流放大系数 IC
IE
（2）共基交流放大系数
IC
I E
由于ICBO、ICEO 很小，因此 在以后的计算中，不必区分。
二、极间反向电流
1 ICBO
发射极开路时，集电极—基极间的反向电流，称为集 电极反向饱和电流。
2 ICEO
基极开路时，集电极—发射极间的反向电流，称为集 电极穿透电流。
T
( 0.5 ~ 1) / C
2.3.2 晶体管的主要参数 一、电流放大系数
1.共射电流放大系数
（1） 共射直流放大系数 反映静态时集电极电流与基极电流之比。
（2） 共射交流放大系数 反映动态时的电流放大特性。
由于ICBO、ICEO 很小，因此 在以后的计算中，不必区分。
2. 共基电流放大系数
a. 受控特性：iC 受iB的控制
uCE＝uBE 4
放
IB＝40μ A
iC iB
饱 和3
30μ A
区
大 20μ A
iC iB
2
区
10μ A
1
b. 恒流特性:当 iB 恒定时，
0
uCE 变化对 iC 的影响很小
0μ A iB＝－ICBO
5
10
15
uCE/V
截止区
即iC主要由iB决定，与输出环路的外电路无关。
iC主要由uCE决定 uCE ↑→ iC ↑
iC /mA
=80μA =60μA =40μA
=20μA
25℃
uCE /V
（3）当uCE增加到使集电结反偏电压较大时，运动 到集电结的电子基本上都可以被集电区收集，
此后uCE再增加，电流也没有明显得增加，特 性曲线几乎平行于与uCE轴
微电子概论第二章微电子概论 第三节 双极型晶体管
1
1
iCBO ic
说明 > ，由于接近1，所以达
1
几十乃至上百。主要是由于输入端
由微弱的复合电流控制，而输出端
有大的漂移电流增强
➢穿透电流、注入效率与输运系数 (1) 穿透电流
iB
iCBO iCn
令 IC EO (1 ) IC B O
则 iC iB ICEO
当 iB=0 时， iC=ICEO
(2)注入效率
Rb
iB
iE
VBB
iE
称ICEO为穿透电流
发射区向基区注入电流的效率： = iEn/ie
(3)输运系数
基区向集电区电子输运的效率： = iCn/iEn 显然， = iCn/ie ≈
iC Rc
VCC
➢电压放大原理
N
共基极电压放大倍数GV及功率放大倍数GP
GV
iC RC iere
RC re
作业2
1. 已知：一只NPN型双极型晶体管共发射极 连接，测得其电压放大倍数为15，功率放 大倍数为930，基极电流Ib = 50 A，求解 以下问题：（1）画出电路图，并标出发射 极电流Ie、集电极电流Ic和基极电流Ib方向；
（2）求电流放大倍数；（3）求发射极电
流Ie、集电极电流Ic。
2. 能否将BJT的e、c两个电极交换使用，为什 么？
iB′ ic iE iB
共发射极 大
大 大
共基极 大
大
iCn iCBO
iB iE
iE
iC Rc VCC
iC Rc
VCC iB VBB
➢电流增益关系
iE iC iB iE iB iCn iC iCn ICBO iB iB ICBO
