屋面细部构造工程施工工艺设计操作规程
屋面工程施工操作规程范文
屋面工程施工操作规程范文一、施工前的准备工作1、施工前须编制详细的施工方案，并报经工程负责人批准。
2、施工前应对屋面工程的基础进行检查，确保基础的平整度和强度符合要求。
3、施工前应对屋面工程所需材料进行检查和验收，确保材料的质量和数量正确。
二、屋面材料的安装1、屋面材料的安装应严格按照设计图纸和施工方案进行，并确保材料安装的平整度和牢固度。
2、屋面材料的安装应避免划伤及弄脏其他部位，同时应注意保护好已安装好的材料。
3、屋面材料的安装应注意尺寸的准确性，避免出现尺寸不符合要求的情况。
三、屋面防水层的施工1、屋面防水层的施工应按照设计要求进行，并使用符合国家标准的防水材料。
2、屋面防水层的施工应确保材料的厚度均匀，且无漏涂现象。
3、屋面防水层的施工应注意防水材料的粘结牢固性和外观质量。
四、排水系统的安装1、排水系统的安装应按照设计图纸和施工方案进行，确保排水系统的畅通和安全。
2、排水系统的安装应注意连接部分的严密性，且无漏水现象。
3、排水系统的安装应注意安装角度的正确性，确保水能顺利流入排水管道。
五、屋面绿化的施工1、屋面绿化的施工应按照设计要求进行，并使用符合国家标准的绿化材料。
2、屋面绿化的施工应注意绿化材料的密度和均匀性，确保绿化效果的美观性。
3、屋面绿化的施工应注意绿化材料的生长环境和养护要求，确保植物的正常生长。
六、安全措施的落实1、施工现场应设立明显的安全警示标志，并进行相关的安全教育培训。
2、施工过程中应加强对施工人员的安全管理，保障施工人员的人身安全。
3、施工过程中应严格落实现场安全措施，及时排除施工现场的各种安全隐患。
七、质量验收和整理交接1、施工结束后，应进行质量验收，并将验收结果记录下来。
2、施工结束后，应对现场进行整理，清理施工垃圾和材料残余物，并做好交接工作。
3、施工结束后，应对工程文件进行整理归档，便于后续的维护和管理。
屋面及防水工程细部做法
1。
一般要求1。
1 屋面坡度符合设计要求。
檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后,方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。
1。
3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工.1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。
1.5 屋面施工时,应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等)在泛水高度以下从室内穿出屋面。
1。
6 屋面防水卷材的搭接长度严格按规范施工。
1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm,用防水油膏封嵌，深度为整个抹灰层。
）1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。
排气孔宜36㎡设一个。
排汽孔使用Φ25以上钢管固定在结构层上,并放置在最高的纵横排汽道交汇处。
屋面单面排水时，排气管宜分两排设置，第一排设置在距屋面最高60cm 的纵横汽道交汇处,第二排设置在屋面中间纵横排汽道交汇处。
2。
具体细部做法2。
1 防水基层处理卷材防水屋面的基层与突出屋面的结构（女儿墙、立墙、天沟墙、变形缝、烟囱等）连接处以及基层的转角处（水落口、天沟、檐沟、屋脊等）均应做成圆弧。
圆弧半径,对沥青防水卷材为100-150mm；高聚物改性沥青防水卷材为50mm；合成高分子防水卷材为20mm。
2。
1 天钩、檐沟部位的卷材铺贴铺贴天钩、檐沟卷材时，宜顺天沟、檐沟方向，减少搭接。
卷材(涂膜）防水层在天沟、檐沟与屋面交接处、泛水、阴阳角等部位，应增加卷材(涂膜）附加层。
天沟、檐沟与屋面交接处的附加层宜空铺，空铺的宽度为200mm。
2。
3 防水卷材的收头处理2.3.1 卷材防水屋面的泛水构造为:当墙体为砖墙时，卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理。
屋面细部构造工程施工工艺操作规程
屋面细部构造工程施工工艺操作规程1、适用范围本工艺适用于檐沟、檐口、天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等屋面的细部构造。
2、基本规定(1)屋面的天沟、檐口、檐沟、泛水、水落口、变形缝、伸出屋面管道等部位均应进行防水增强处理。
(2)用于细部构造的防水材料，应按照有关材料标准进行检查验收。
3、施工准备3.1 技术准备1、施工前，施工单位应组织相关技术人员对屋面防水、细部构造做法施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。
、施工前，对施工管理人员及现场操作人员进行了详细的技术交底工作，并熟练掌握施工操作工艺。
3.2 材料要求(1)用于细部构造处理的防水卷材、防水涂料和密封材料的质量，均应符合设计及《屋面工程质量验收规范 ))(GB 50207-2012) 有关规定的要求。
(2)材料进场后，应按《屋面工程质量验收规范》 (GB 50207-2012) 附录 A、附录B的规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。
(3)进场的防水材料必须存放在通风、干燥处，溶剂型材料存放和施工必须有防火设施。
3.3 作业条件1、防水基层应坚实、干净、平整，应无空隙、起砂和裂缝。
基层干燥程度符合防水卷材或防水涂膜的要求。
2、施工前，应将伸出屋面的管道、设备及预埋件安装完毕。
3、基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处以及基层的转角处应做成圆弧形，圆弧半径≥50mm。
4、操作要点4.1 檐口4.1.1 卷材防水屋面檐口 800mm范围内的卷材应满粘，卷材收头应采用金属压条钉压，并应用密封材料封严。
檐口下端应做鹰嘴和滴水槽。
4.1.2 涂膜防水屋面檐口的涂膜收头，应用防水涂料多遍涂刷。
檐口下端应做鹰嘴和滴水槽。
4.1.3 烧结瓦、混凝土瓦屋面的瓦头挑出檐口的长度宜为50mm-70mm。
4.1.4 沥青瓦屋面的瓦头挑出檐口的长度宜为10mm-20mm，金属滴水板应固定在基层上，伸入沥青瓦下宽度不应小于80mm，向下延伸长度小于 60mm。
屋面工程施工工艺
屋面工程施工工艺1、屋面基层施工基面处理：基面要求必须平整、牢固、干净、无明水、无渗漏，不平及裂缝处须先找平，渗漏处须先进行堵漏处理，阴阳角应做成圆弧角。
防水涂料隔汽层：为保证涂层厚度及施工质量，工序选择上按照打底层→下涂层→中涂层→上涂层的次序逐层完成。
工具上可用滚子或刷子进行涂覆。
为堵塞毛细孔要求打底层，涂层施工：分2～3次涂刷防水涂料。
每次施工间隔要等上次干后才能施工下一次。
但下涂层、中涂层必须连续施工。
表层涂膜干燥后及时做防水保护层。
涂覆要领：涂料（尤其是打底料）涂覆时随时搅拌均匀；涂覆要尽量均匀，不能局部沉积；当采用涂刷施工时，每遍的涂刷方向宜以前一遍相互垂直；各层之间的时间间隔以前一层涂膜干固不粘手为准，但下涂层、中涂层必须连续施工；每层涂覆必须按规定用量取料，且不能过厚或过薄，通常用量为2.5～3.5Kg/m2。
位于胎体下面的涂层厚度不得小于1mm，胎体上的涂层涂布不得小于两遍，以确保涂层厚度。
2、屋面找平层施工（水泥砂浆找平、白灰焦渣找坡层）1）材料及要求所用材料的质量、技术性能必须符合设计要求和施工及验收规范的规定。
水泥砂浆：1：3水泥砂浆水泥：不低于32.5号的普通硅酸盐水泥。
砂：采用中砂，含泥量不大于3%，不含有机杂质，级配要良好。
2）工艺流程基层清理→管根封堵→标高弹线→洒水湿润→施工找平层→养护→验收。
3）水泥砂浆找平操作工艺基层清理：将结构层、防水层上表面的松散杂物清扫干净，突出基层表面的灰渣、混凝土块等粘结杂物要铲平，且不得影响找平层的有效厚度。
管根封堵：在做找平层前，应先将出屋面的管根、变形缝根部处理好。
抹水泥砂浆找平层的做法和厚度要求：厚度为20mm。
洒水湿润：抹水泥砂浆找平层前，应适当洒水湿润基层表面，有利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，使防水层施工滞后留有水气，导致防水层产生空鼓。
所以洒水达到基层和找平层能牢固结合为度，并用扫帚均匀涂刷水泥浆，随刷随做水泥砂浆找平层。
工程细部构造做法
细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
（甲方分包）●阻燃挤塑聚苯板粘贴（甲方分包）。
●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡，最薄处30厚（坡度详见各子项屋顶排水设计）6m×6m分格留槽，槽内至女儿墙设Φ25PVC通气管，间距3m●2mm厚聚氨酯涂膜防水层一道（甲方分包）●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰，两遍成活，阴阳角做圆弧角处理●钢筋混凝土结构层，原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。
成品塑料分格条上宽30mm，下宽20mm。
待混凝土终凝后取出，缝内沥青油膏嵌缝。
●厚阻燃挤塑聚苯板粘贴（甲方分包）●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1：3水泥砂浆找平层● 1：6水泥炉渣找坡层，最薄处30厚（坡度详见各子项屋顶排水设计）●钢筋混凝土结构层，原浆压光3、不保温不上人挑板，雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层，上翻300mm（甲方分包）●钢筋混凝土板面清理，1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。
1、候梯厅、走道、前室：●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜（由防水单位施工）●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面：●100厚C20混凝土垫层●900厚级配砂卵石回填层，分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面（混凝土地面）:●20mm厚1:3水泥砂浆面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库：●机动车库最薄处40厚C20砼面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼，内配钢筋￠6@250，单层双向，刻纹●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面：●20厚1:3水泥砂浆面层，表面撒1:1水泥砂子提浆抹光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面（混凝土楼面，有防水层）●20mm厚水泥砂浆面层，表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜（甲方分包）●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面（水泥砂浆地面，有防水层）：●20厚1:3水泥砂浆面层，刮平，找微坡向集水点● 1.2mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池：●20厚1：3水泥砂浆面层，刮平，找微坡向集水点● 1.5mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井：●20mm 厚1：3水泥砂浆面层压光●钢筋混凝土结构层12、水管井：●20mm厚1：3水泥砂浆压光，1%找坡，坡向地漏，表面压光● 1.5 mm厚JS防水层涂膜，上翻300mm（甲方分包）●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1：2.5水泥砂浆拉毛（商铺、办公室、客厅居中嵌玻璃条一道，卧室在门口嵌玻璃条一道）●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1（公共卫生间）●面层二次装修考虑●30mm厚C20细石混凝土保护层，坡向地漏，最薄处10mm，拉毛●2mm厚聚氨酯涂膜防水，沿墙上翻300，门洞处向房间内延伸300，洗手盆位置上翻参考墙面做法。
屋面工程细部处理施工工法
环保措施
环保措施
《屋面工程细部处理施工工法》的环保措施如下：
一、由于防水施工所带来的有害物质和废弃物对环境的污染。对于防水材料如防水涂料的包装桶、清洗剂、 稀释剂、外加剂、卷材下脚料等和每日工作剩余的下脚料收集好，由专业回收公司回收处理。
工法的形成过程也是争创鲁班奖的过程，由于中国规范要求房屋建筑绝对不能发生漏水现象，而房屋建筑的 屋面直接面对严酷的自然环境冬夏温差的绝对值在40摄氏度以上，直接面对日晒雨淋，尤其是屋面细部：排水沟、 排水口、屋面分仓缝、屋面伸缩缝等部位，有的是设计构造不合理，有的是施工程序不对，也有材料问题，致使 不少房屋屋面细部发生裂缝和渗漏。为避免屋面漏水的质量通病，确定将屋面细部施工处理作为研究项目立项。 《屋面工程细部处理施工工法》由广东汕头市建安（集团）公司和广东正升建筑有限公司共同完成。屋面细部施 工工艺在汕头市建安（集团）公司和广东正升建筑有限公司施工的若干工程项目中，结合工程具体设计，通过科 学策划→实践→检查→总结→再实践的不断循环，总结改进，形成一整套较完善的工艺标准。
《屋面工程细部处理施工工法》主要的工法特点是：节约木材，在管道支架的根部，加设带有止水环的套管， 增强防水效果并方便将来更换支架。
2011年9月30日，《屋面工程细部处理施工工法》被中华人民共和国住房和城乡建设部评定为2009~2010年度 国家二级工法。
形成原因
形成原因
屋面作为房屋建筑的一个分部工程，无论防水、隔热功能和对于建筑物的美观，都具有重要意义。而作为建 筑物屋面的细部：屋面排水沟、屋面排水口、屋面分仓缝与透气孔、屋面烟囱（排风口）屋面伸缩（沉降）缝、 管道及管道支架与屋面交接界面、女儿墙及楼（电）梯间墙与屋面交接界面等，不但具有屋面防水、排水和通风、 排气抵抗温度伸缩的作用，还可以起到美化建筑物，成为独具一格的建筑小品，被称为空中花园的环保功能。 《屋面工程细部处理施工工法》是在多个施工项目屋面细部施工经验的基础上，将屋面细部的构造做法进行改进 和创新的施工工艺总结而成。
屋面工程施工工艺流程
屋面工程施工工艺流程1.编制依据1.1《建筑工程施工质量验收统一标准》（GB －2001）1.2《屋面工程施工质量验收规范》（GB －2002）1.3《建筑地面工程施工质量验收规范》（GB －2002）1.4《建筑长城杯工程质量评审标准》（DBJ／T01－70－2003）1.5《建筑工程资料管理规程》（DBJ01－51－2003）2.材料要求2.1水泥：采用32.5Mpa及以上水泥，水泥进场时具有出厂合格证、性能检验报告。
2.2砂：0.35-0.5mm的中砂，颗粒要求坚硬洁净，不得含有粘土，草根等杂物，并要求过筛，筛孔直径为5mm。
2.3保温材料：保温材料分松散保温材料、板块保温材料和现喷（浇）保温材料，其质量要求见下表：疏松保温资料质量要求项目粒径堆积密度导热系数板块保温资料质量要求聚苯乙烯泡沫塑硬质聚泡沫玻料类氨酯泡璃挤压模压沫塑料≥3215～30≥30膨胀蛭石（珍珠岩）成品300～800≤0.26≥0.3--膨胀蛭石3～15mm≤300kg≤0.14W／(m.K)膨胀珍珠岩≥0.15mm,<0.15mm的含量不大于8％≤120kg≤0.07W/(m.K)项目微孔混凝土类表面密度导热系数［W/(m.K)］抗压强度（Mpa）在10％形变下的压缩应力（Mpa）70℃,48h后尺寸变化率（%）吸水率（V/V,%）≥～700≤0.22≥0.4--≤≤≤≤0.0410.030.0270.062---≥0.4≥≥0.06≥0.15-0.15≤2.0≤5.0≤5.0≤0.5≤1.5≤6≤3≤0.5--板是形状基本平整，无严重凸凹不平，厚度答应偏差为5%，外观质量且不大于4mm出场时具有产品出厂合格证、性能检测敷陈，出场后及时取样复试，合格后方可使用。
2.4防水资料：出场时应具有出厂合格证、性能检测敷陈。
出场后及时请建设（监理）单位举行有见证取样复试，合格后方可使用。
2.5防水涂料用的胎体：进场时具有出厂合格证、性能检测报告；进场后进行取样做抗拉强度、延伸率性能复试。
屋面工程施工工艺
屋面工程施工工艺㈠.屋面细部结构施工方法：(1)主要特点：通过屋面设置排气孔道，可防止由于天气过热，屋面保温层内的剩余水分难以蒸发造成的屋面防水层变形、破裂。
女儿墙处的卷材收头采用铝合金压条将卷材钉压牢固，并用密封材料封严。
屋面排气孔根部采用浇筑混凝土墩再外部镶贴瓷砖，使得墩体表面光滑、美观，排气孔根部不开裂、不存水，解决了以往防水卷材在排气孔根部处理不好，易漏水等不良现象。
屋面防水卷材施工后达到横平竖直的效果。
(2)工艺流程：屋面铺保温层→6m×6m分格支设排气道→十字交叉处装排气管→排气道回填碎石→找泛水碾压→水泥砂浆找平层→屋面铺贴卷材→女儿墙卷材收头→排气管找正→支八角模板→浇筑混凝土→养护→拆模→镶贴瓷砖→安装压口套圈→打胶封闭。
(3)施工工艺：①施工准备：作业前对屋面上进行测量，弹出排气道的分格线及中心线，排气道宽100mm，提前预制完成排气管。
制作排气孔墩八角模具。
使用的工具、机械、附属材料准备齐全。
②安装排气孔管：屋面分格面积不大于36m2,按6m×6m分格设置排气孔，排气道回填碎石后，埋设排气孔管，在排气孔管根部根据埋设深度打八个φ10的出气孔眼，每面保证2个，安装后挂线找正，根部夯实固定。
③屋面基层：基层与突出屋面结构（女儿墙等）的交接处和基层的转角处、找平层均应做成圆弧形。
找平层的施工首先应严格控制水泥砂浆的配合比，其次要随找平、随压实、随抹光，找平层未达到一定强度时，严禁上人踩踏，并且找平层上不应有杂物以保证防水层的施工质量。
④女儿墙处的防水构造：当卷材收头时应在女儿墙压顶下墙角处埋设防腐木砖，采用铝合金压条将卷材钉压牢固，并用密封胶封严。
⑤屋面排气孔墩的防水构造：配置模具：用15mm厚木板制作成八角模具，模具高20mm，直径不小于500mm，将八角模具放到排气孔管根部摆正，并应保证每次模具摆放的方位一致。
浇筑细石混凝土，混凝土内加设钢筋网片，拆模后镶贴瓷砖，排气孔墩贴砖采用平面、立面双贴，立面高度40mm，面砖从排气孔管根部至外边缘留设20mm坡度，排气孔管根部与面砖交接处加设压口套圈，将接口盖上，然后打胶封闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

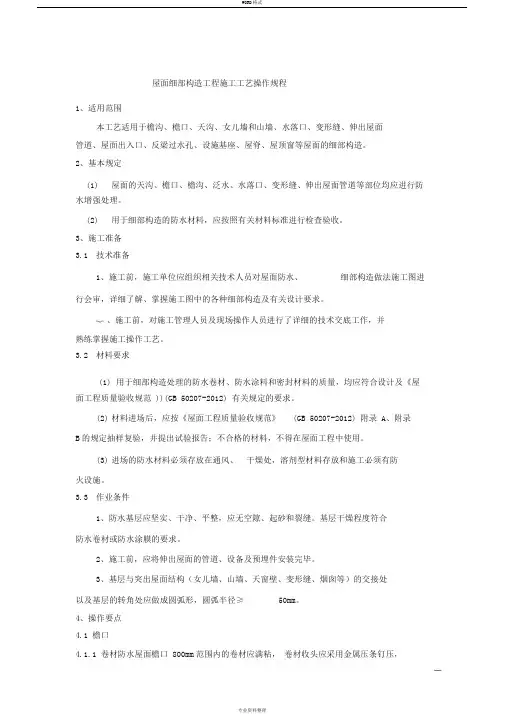

屋面细部构造工程施工工艺操作规程1、适用范围本工艺适用于檐沟、檐口、天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等屋面的细部构造。
2、基本规定(1)屋面的天沟、檐口、檐沟、泛水、水落口、变形缝、伸出屋面管道等部位均应进行防水增强处理。
(2)用于细部构造的防水材料，应按照有关材料标准进行检查验收。
3、施工准备3.1 技术准备1、施工前，施工单位应组织相关技术人员对屋面防水、细部构造做法施工图进行会审，详细了解、掌握施工图中的各种细部构造及有关设计要求。
、施工前，对施工管理人员及现场操作人员进行了详细的技术交底工作，并熟练掌握施工操作工艺。
3.2 材料要求(1)用于细部构造处理的防水卷材、防水涂料和密封材料的质量，均应符合设计及《屋面工程质量验收规范))(GB 50207-2012)有关规定的要求。
(2)材料进场后，应按《屋面工程质量验收规范》(GB 50207-2012)附录A、附录B的规定抽样复验，并提出试验报告；不合格的材料，不得在屋面工程中使用。
(3)进场的防水材料必须存放在通风、干燥处，溶剂型材料存放和施工必须有防火设施。
3.3 作业条件1、防水基层应坚实、干净、平整，应无空隙、起砂和裂缝。
基层干燥程度符合防水卷材或防水涂膜的要求。
2、施工前，应将伸出屋面的管道、设备及预埋件安装完毕。
3、基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处以及基层的转角处应做成圆弧形，圆弧半径≥50mm。
4、操作要点4.1檐口4.1.1卷材防水屋面檐口800mm范围内的卷材应满粘，卷材收头应采用金属压条钉压，并应用密封材料封严。
檐口下端应做鹰嘴和滴水槽。
4.1.2涂膜防水屋面檐口的涂膜收头，应用防水涂料多遍涂刷。
檐口下端应做鹰嘴和滴水槽。
4.1.3烧结瓦、混凝土瓦屋面的瓦头挑出檐口的长度宜为50mm-70mm。
4.1.4沥青瓦屋面的瓦头挑出檐口的长度宜为10mm-20mm，金属滴水板应固定在基层上，伸入沥青瓦下宽度不应小于80mm，向下延伸长度小于60mm。
4.1.5金属板材挑出屋面檐口的长度应不小于200㎜；屋面板与墙板交接处应设置金属封檐板和压条。
4.2 檐沟和天沟4.2.1卷材或涂膜防水屋面檐沟和天沟的防水构造，应符合下列规定：4.2.1.1 檐沟和天沟的防水层下应增设附加层，附加层深入屋面的宽度不应小于250mm。
4.2.1.2檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严，涂膜收头应用卷材防水涂料多遍涂刷。
4.2.1.3檐口外侧下端应做鹰嘴或滴水槽，檐沟外侧高于屋面结构板时，应设置溢水口。
4.2.2烧结瓦、混凝土瓦屋面檐沟和天沟的防水构造，应符合下列规定；4.2.2.1檐沟和天沟防水层下应增设附加层，附加层应伸入屋面的宽度不应小于500mm。
4.2.2.2檐沟和天沟防水层伸入瓦内的宽度不应小于150mm，并与屋面防水层或防水垫层顺流方向搭接。
4.2.2.3檐沟防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封压，涂膜收头应用防水多遍涂刷。
4.2.2.4烧结瓦、混凝土瓦深入檐沟、天沟内的长度宜为50mm-70mm。
4.2.3沥青瓦屋面檐沟和天沟的防水构造应符合下列规定4.2.3.1檐沟防水层下应增设附加层，附加层伸入屋面的宽度不应小于500mm。
4.2.3.2檐沟防水层伸入瓦内的宽度不应小于150mm，不应与屋面防水层或防水垫层顺流方向搭接。
4.2.3.3檐口防水层和附加层应由沟底翻上至外侧顶部，卷材收头应用金属压条钉压，并应用密封材料封严，涂膜收头应用防水涂料多遍涂刷。
4.2.3.4沥青瓦伸入檐沟内的长度宜为10m-20mm.4.2.3.5天沟采用搭接式或编织式铺设时，沥青瓦下应增设不小于1000mm宽的附加层。
4.2.3.6天沟采用敞开式铺设时，在防水层或防水垫层上应铺设厚度不小于0.45mm 的防锈金属板材，沥青瓦与金属板材应顺流方向搭接，搭接缝应用沥青基胶结材料粘结，搭接宽度不应小于100mm。
4.3女儿墙和山墙4.3.1女儿墙的防水构造应符合下列规定：4.3.1.1女儿墙的泛水处应增设附加层；附加层在平面和立面上的宽度不小于250mm；4.3.1.2女儿墙、压顶可采用现浇混凝土或金属制成品。
压顶向内排水坡度不应小于5%，压顶内侧下端应做滴水处理；4.3.2.3低女儿墙泛水处的防水层可直接铺贴或涂刷至压顶下，卷材收头应用金属压条钉压固定，并应用密封材料封压；涂膜收头应用防水涂料多遍涂刷。
泛水和立面的卷材应满粘。
4.3.2.4高女儿墙泛水处的防水层泛水高度不应小于250mm，防水层收头应符合本条第3宽的规定，泛水上部的墙体应做防水处理。
4.3.2.5女儿墙泛水处的防水层表面，宜采用涂刷浅色涂料或浇筑细石混凝土保护层。
4.3.2山墙的防水构造应符合下列规定：4.3.2.1山墙压顶可采用混凝土或金属制品，压顶应向内排水，坡度不应小于5%，压顶内侧下端做滴水处理。
4.3.2.2山墙的泛水处应增设附加层；附加层在平面和立面上的宽度不小于250mm；4.3.2.3烧结瓦、混凝土瓦屋面山墙泛水应采用聚合物水泥砂浆抹成，侧面瓦伸入泛水的宽度不应小于50mm。
4.3.2.4沥青瓦屋面山墙泛水应采用沥青基胶粘材料满粘一层沥青瓦片，防水层和沥青瓦收头应用金属压条钉压固定，并应用密封材料封严。
4.3.2.5金属板屋面山墙泛水应铺钉厚度不小于0.45mm的金属泛水板，并应顺流水方向搭接，金属泛水板与墙体的搭接高度不应小于250mm,与压型金属板的搭盖宽度宜为1波～2波，并应在波峰处采用拉铆钉连接。
4.4水落口4.4.1 重力式排水的水落口防水构造应符合下列规定：4.4.1.1水落口宜采用金属或塑料制品，水落口的金属配件均应作防锈处理。
4.4.1.2水落口应牢固地固定在承重结构上，其埋设标高应根据附加层的厚度及排水坡度加大的尺寸确定。
4.4.1.3水落口周围直径500mm范围内坡度不应小于5%，防水层下应增设涂膜附加层。
4.4.1.4防水层和附加层伸入水落口杯内不应小于50mm，并应粘结牢固。
4.4.2虹吸式排水的水落口防水构造应进行专项设计。
4.5变形缝4.5.1变形缝防水构造应符合下列规定4.5.1.1变形缝泛水处的防水层下应增设附加层，附加层在平面和立面的宽度不应小于250mm；防水层应铺贴或涂刷至泛水墙的顶部。
4.5.1.2变形缝内应预填不燃保温材料，上部应采用防水卷材封盖，并放置衬垫材料，再在其上干铺一层卷材。
4.5.1.3等高变形缝顶部宜加扣混凝土或金属盖板。
4.5.1.4高低跨变形缝在立墙泛水处，应采用有足够变形能力的材料和构造做密封处理。
4.6伸出屋面管道4.6.1 伸出屋面管道的构造应符合下列规定：4.6.1.1管道周围的找平层应抹处高度不小于30mm的排水坡。
4.6.1.2管道泛水处的防水层下应增设附加层，附加层在平面和立面的宽度均不应小于250mm.4.6.1.3管道泛水处的防水层泛水高度不应小于250mm。
4.6.1.4卷材收头应用金属箍紧固和密封材料密封，涂膜收到应用防水涂料多遍涂刷。
4.6.2烧结瓦、混凝土瓦屋面烟囱的防水构造应符合下列规定；4.6.2.1 烟囱泛水出的防水层或防水垫层下应增设附加层，附加层在平面和立面的宽度不应小于250mm4.6.2.2屋面烟囱泛水应采用聚合物水泥砂浆抹成。
4.6.2.3烟囱和屋面的交接处，应在迎水面中部抹出分水线，并应高出两侧30mm.4.7屋面出入口4.7.1 屋面垂直出入口泛水处应增设附加层，附加层在平面和立面的宽度不应小于250mm，防水层收头应在混凝土压顶圈下。
4.7.2 屋面水平出入口泛水处应增设附加层和护墙，附加层在平面上的宽度不应小于250mm，防水层收头应压在混凝土踏步下。
4.8反梁过水口4.8.1反梁过水孔的构造应符合下列规定4.8.1.1应根据排水坡度留设反梁过水孔，图纸应注明孔底标高。
4.8.1.2反梁过水孔宜采用预埋管道，其管径不得小于75mm.4.8.1.3过水孔可采用防水涂料、密封材料防水。
预埋管道两端周围与混凝土接触处应留出凹槽，并应用密封材料封严。
4.9设施基座4.9.1设施基座与结构层相连时，防水层应包裹设施基座的上部，并应在底胶螺栓周围做密封处理。
4.9.2在防水层上放置设施时，防水层下应增设卷材附加层，必要时应在其上浇筑细石混凝土，起厚度不应小于50mm.4.10 屋脊4.10.1 烧结瓦、混凝土瓦屋面的屋脊处应增设不小于250mm的卷材附加层，脊瓦下端距坡面瓦的高度不宜大于80mm，脊瓦在两坡面瓦上的搭盖宽度，每边不应小于40mm，脊瓦与坡瓦面之间的缝隙应采用聚合物水泥砂浆填实抹平。
4.10.2沥青瓦屋面的屋脊处应增设宽度不小于250mm的卷材附加层。
脊瓦在两坡面瓦上的搭接宽度，每边不应小于150mm。
4.10.3 金属板屋面的屋脊盖板在两坡面金属板上的搭接宽度每边不应小于250mm，屋面板端头应设置挡水板和堵头板。
5、质量标准(1)节点做法应符合设计要求和《屋面工程质量验收规范》(GB 50207-2011)及本标准规定，封固严密、不开裂。
(2)天沟、檐沟的排水坡度，必须符合设计要求。
(3)天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。
6、成品保护(1)屋面节点施工过程中应防止损坏已做好的保温层、找平层、防水层、保护层。
(2)屋面施工中应及时清理杂物，不得有杂物堵塞水落口、斜沟等。
(3)变形缝、水落口等处防水层施工前，应进行临时堵塞；防水层完工后，应进行清除，保证管、缝内畅通，满足使用功能。
7、职业健康及安全措施7.1及时清除边角料及辅料，做完工完场清，避免造成环境污染。
7.2严禁在雨雪天，五级风及其以上进行施工7.3进入施工现场的操作人员必须戴好安全帽；7.4在坡度较大的屋面上施工时，操作人员必须佩带安全带；7.5每次施工用完的机具要及时用有机溶剂清洗干净。
