钢结构防火涂料性能中发泡剂的作用(图文).
钢结构防火涂料
钢结构防火涂料在现代建筑领域，钢结构以其高强度、大跨度、施工便捷等优点，成为了众多大型建筑和工业设施的首选结构形式。
然而，钢材虽具有诸多优良性能，但其耐火性能却相对较差。
在高温环境下，钢材的强度会迅速下降，从而导致结构的稳定性受到严重威胁。
为了提高钢结构的耐火性能，保障人员生命财产安全，钢结构防火涂料应运而生。
钢结构防火涂料是一种特殊的涂料，它能够在火灾发生时有效地延缓钢结构的升温速度，延长钢结构达到临界温度的时间，从而为人员疏散和消防救援争取宝贵的时间。
这种涂料通常由基料、阻燃剂、膨胀剂、助剂等成分组成，通过复杂的化学反应和物理作用来实现防火功能。
从防火原理上来看，钢结构防火涂料主要分为膨胀型和非膨胀型两大类。
膨胀型防火涂料在遇火时会迅速膨胀，形成一层厚厚的泡沫状隔热层，有效地阻隔热量向钢结构内部传递。
这层隔热层不仅能够阻止火焰直接接触钢结构，还能通过自身的低导热性能减缓热量的传导，从而大大降低钢结构的升温速度。
非膨胀型防火涂料则主要通过自身的高导热性能和良好的隔热性能来延缓热量的传递，其防火效果相对较为稳定，但隔热效果一般不如膨胀型防火涂料。
在实际应用中，选择合适的钢结构防火涂料至关重要。
首先需要考虑的是建筑物的使用功能和火灾危险等级。
例如，对于人员密集的公共建筑、易燃易爆的工业厂房等场所，应选择防火性能更为优异的涂料。
其次，还需要考虑钢结构的使用环境，如温度、湿度、腐蚀等因素，以确保涂料能够在恶劣环境下长期保持良好的防火性能。
此外，涂料的施工性能也是一个重要的考虑因素，包括涂料的涂刷性、干燥时间、附着力等，这些都会直接影响施工的效率和质量。
钢结构防火涂料的施工质量对于其防火效果有着至关重要的影响。
在施工前，必须对钢结构表面进行彻底的清理和处理，去除油污、锈迹、灰尘等杂质，以确保涂料能够与钢结构表面良好地附着。
施工过程中，需要严格按照涂料的施工工艺和要求进行操作，控制好涂料的厚度和均匀度。
一般来说，防火涂料的厚度越厚，防火效果越好，但同时也会增加施工成本和施工难度。
防火涂料基本知识
一、防火涂料简介1、防火涂料的定义：防火涂料是指涂装在物体表面，在火灾发生时，可阻止火势传播或隔离火源，延长基材着火时间或增加绝热性能以推迟结构破坏时间的一类涂料。
2、防火涂料的分类：用途和使用对象：钢结构、饰面型、电缆等防火机理：隔热型、膨胀型和非膨胀型等材料形态：水性、溶剂型和粉末型涂层厚度：厚型、薄型和超薄型应用环境：室内和室外。
3、防火涂料的发展情况：A、20世纪20年代,以硅酸盐水玻璃为黏结剂的无机防火涂料。
B、40年代末期，有机膨胀型防火涂料。
(国外工业发达国家)C、20世纪50年代后期,我国出现以硅酸盐水玻璃为黏结剂的无机防火涂料，70年代初期，出现过氯乙烯、氯化橡胶防火漆。
D、70年代后期，有机膨胀型防火涂料，最早出现的是B60—1丙烯酸膨胀防火涂料和A60—1改性氨基膨胀防火涂料。
E、87年推出第一代钢结构防火涂料——厚涂型LG隔热防火涂料和薄涂型LB膨胀防火涂料，九十年代初，第二代钢结构防火涂料，SWB室外薄型膨胀防火涂料和SWH室外厚型隔热防火涂料。
F、九十年代中期，新品种——超薄膨胀型防火涂料。
钢结构防火涂料及其应用定义：涂覆在建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的一类防火涂料。
分类：使用场所：A、室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；B、室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。
使用厚度：A、超薄型钢结构防火涂料：涂层厚度小于或等于3mm;B、薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm;C、厚型钢结构防火涂料：涂层厚度大于7mm且小于或等于45mm. 命名：以汉语拼音字母的缩写作为代号，N和W分别代表室内和室外，CB、B和H分别代表超薄型、薄型和厚型三类，各类涂料名称与代号对应关系如下：室内超薄型钢结构防火涂料——NCB室外超薄型钢结构防火涂料——WCB室内薄型钢结构防火涂料——NB室外薄型钢结构防火涂料——WB室内厚型钢结构防火涂料——NH室外厚型钢结构防火涂料——WH为什么要使用钢结构防火涂料？1、钢结构在温度升到临界温度540℃时，将会失去支撑能力。
钢结构防火涂料PPT
报告人： 老 师：
目录
contents
1 背景介绍
3 优点与缺点
分类与防火机理 2
工程应用实例 4
01 背景介绍
背景介绍 钢结构的优点
钢结构质量介绍
钢材作为建筑 材料在防火方面又 存在一些难以避免 的缺陷，它的机械 性能，如屈服点， 抗拉及弹性模量等 均会因温度的升高 而急剧下降。
03 优点与缺点
优点与缺点 优点
防火隔热性能好
涂层质量轻
01 02
04 03
施工不受钢结构几何形 体限制
具有一定的美观作用
优点与缺点
安全性问题 耐久性问题
性能测试方法落后 标准落后
优点与缺点
加快制定 标准
解决方法
使用高效协同 体系
选择合理 的阻燃体
系
04 应用实例
应用实例
青岛国际帆船中心 超薄型钢结构防火涂料应用实 例
薄型钢结构防火涂 料
厚型钢结构防火涂 料
膨胀型
非膨胀型
涂层厚度 防火机理
有机
基料
无机
防火涂料
分类与防火机理
1.超薄型结构防火涂料 超薄型钢结构防火涂料是指涂层厚度3 mm(含3 mm)以内，
装饰效果较好，高温时能膨胀发泡，耐火极限一般在2 h以 内的钢结构防火涂料。该类钢结构防火涂料一般为溶剂型体 系，具有优越的黏结强度、耐候耐水性好、流平性好、装饰 性好等特点。超薄膨胀型钢结构防火涂料施工可采用喷涂、 刷2.涂薄或型辊钢涂结，构一防般火使涂用料在耐火极限要求在2 h以内的建筑钢 结构薄上涂。型钢结构防火涂料是指涂层厚度大于3mm，小于等 于7 mm，有一定装饰效果，高温时膨胀增厚，耐火极限在2 h以内的钢结构防火涂料。这类钢结构防火涂料一般是用合适 的水性聚合物作基料，再配以阻燃剂复合体系、防火添加剂、 耐火纤维等组成，其防火原理同超薄型。对这类防火涂料， 要求选用的水性聚合物必须对钢基材有良好的附着力、耐久 性和耐水性。其装饰性优于厚型防火涂料，逊色于超薄型钢 结构防火涂料，一般耐火极限在2 h以内。因此常用在小于2 h
钢结构施工工艺防火涂料与防腐处理
钢结构施工工艺防火涂料与防腐处理钢结构在建筑和工程领域中广泛应用，其强度和可靠性使其成为许多大型建筑物的首选材料。
然而，要确保钢结构的长期使用，必须采取适当的防火涂料和防腐处理措施。
本文将探讨钢结构施工中的防火涂料和防腐处理工艺。
一、防火涂料防火涂料是一种特殊的涂料，能够在火灾发生时提供钢结构对火焰和高温的保护。
它具有耐高温、耐火烧和耐腐蚀的特性，是确保建筑物在火灾中保持结构完整性的重要组成部分。
1. 防火涂料的种类目前市场上存在多种不同类型的防火涂料，其中最常见的包括有机阻燃涂料、无机阻燃涂料和膨胀型防火涂料。
- 有机阻燃涂料：由有机物质组成，具有良好的粘附性和防火性能。
常见的有机阻燃涂料有乙烯基醋酸树脂、聚氨酯和环氧树脂等。
- 无机阻燃涂料：以无机物质为基础，具有良好的耐高温性和防火性能。
比如水泥基防火涂料。
- 膨胀型防火涂料：涂料中含有发泡剂，当发生火灾时，涂料膨胀形成防火屏障，隔绝高温，阻止钢结构受损。
2. 防火涂料的施工工艺在进行防火涂料施工之前，必须先对钢结构表面进行清洁和抛丸处理，以提高涂料的粘附性。
施工时需要根据涂料的种类和厂家提供的技术要求，按照规定的涂布厚度进行涂刷。
施工过程中应均匀涂刷，并确保涂层的质量和厚度达到设计要求。
二、防腐处理钢结构在长期使用中容易受到腐蚀的影响，因此需要进行防腐处理，以提高结构的耐久性和稳定性。
1. 防腐涂料的种类钢结构的防腐涂料通常分为有机涂料和无机涂料两大类。
- 有机涂料：包括环氧树脂涂料、聚氨酯涂料和丙烯酸涂料等。
有机涂料具有涂膜致密、附着力强、抗腐蚀性好等特点。
- 无机涂料：如锌基防腐涂料和铝系防腐涂料等。
无机涂料具有耐高温、耐侵蚀、防腐性能好等特点。
2. 防腐处理的施工工艺防腐处理的前提是对钢结构表面进行充分清洁，并去除锈蚀、污染物和油脂等。
然后，按照涂料厂家提供的要求，选择适当的涂布方法和施工工艺。
例如，在涂刷环氧树脂涂料时，需要进行底漆涂刷、中涂和面漆的施工，以确保涂层的附着力和密封性。

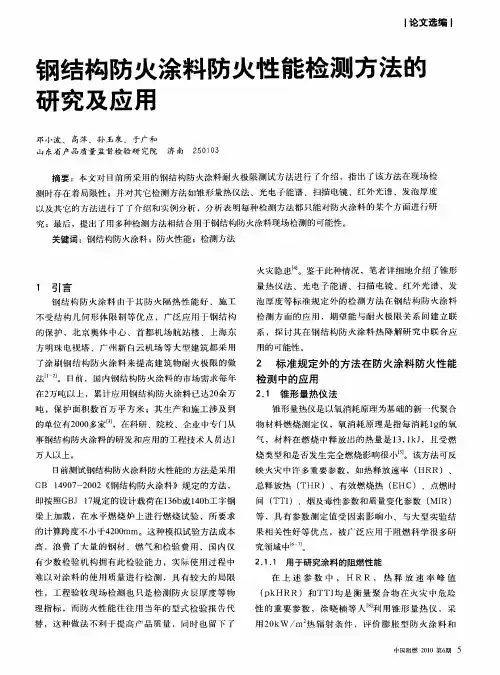

钢结构防火涂料防火性能检测方法的研究及应用
总 释放热 （ ＴＨＲ）、有效 燃烧热 （ Ｈｃ）、点燃时 Ｅ 间 （ ＴＩ Ｔ ）、烟及毒性 参数和 质量变化 参数 （ Ｒ） ＭＩ
等 ，具 有参数 测 定值 受 因素 影 响小 、与大 型实 验结 果 相关性 好等 优 点 ，被 广泛 应用 于 阻燃科学 很 多研 究领域 中 一 。 ２ １ １ 用于研究涂料的阻燃性能 ．．
事钢结构防火涂 料的研发和应 用的工程 技术人 员达 ｌ
万人 以 上 。
２ 标 准规定外 的方法在 防火涂料 防火 性能
检测 中的应用
２ １ 锥 形 量 热 仪 法 ．
锥形量 热仪是 以氧消耗原理为基础 的新一代 聚合
物材料 燃烧 测定 仪 ，氧消耗 原理是 指每 消耗 ｌ 的氧 ｇ 气 ，材 料在 燃烧 中释放 出的 热量是 ｌ ．ｋ ，且受燃 ３ １Ｊ 烧 类型和是否发 生完全燃烧影 响很小 。该方法可反 映 火灾 中许多重要 参数 ，如热释 放速率 （ ＨＲＲ）、
的计算跨 度不小于４ ０ ｒｍ。这种 模拟试验方法成本 ２０ ａ
高 ，浪 费 了大量 的钢 材 、燃 气和 检验 费用 ，国内仅
有少 数检验 机构 拥有 此检 验能 力 ，实际使 用过 程 中
钢结构防火涂料
钢结构防火涂料钢结构防火涂料是一种用于提高钢结构抗火能力的涂料，在建筑和工业领域得到广泛应用。
它能有效防止钢结构在火灾中发生瞬间坍塌，保护人员生命安全和财产损失。
钢结构防火涂料的发展经历了多年的研究和实践，取得了显著的成果。
本文将从材料特性、施工要求、市场应用等方面对钢结构防火涂料进行详细介绍。
钢结构防火涂料的特性是其优势所在。
首先，钢结构防火涂料具有良好的热隔离性能，能有效防止火势蔓延和传导，保护钢结构的完整性。
其次，该涂料耐高温，能够抵御火焰的热能，延缓钢结构的升温速度，增加人员疏散和灭火的时间。
此外，钢结构防火涂料还具有一定的防腐性能，能够抵御大气中的腐蚀物质侵蚀，延长钢结构的使用寿命。
钢结构防火涂料的施工要求非常严格。
首先，施工前需要对钢结构进行表面处理，确保涂料能够牢固地附着在钢结构表面。
其次，施工过程中需要控制涂料的厚度，以确保达到设计要求的防火等级。
同时，施工过程中需要注意涂料的干燥时间和环境湿度，以免影响涂料的效果和施工质量。
最后，施工结束后需要对涂层进行检测和评估，确保其符合相关标准和规范。
钢结构防火涂料在市场上得到了广泛的应用。
首先，它被广泛应用于高层建筑、商业综合体、工业厂房等大型建筑中，用于保护结构件和支撑系统。
其次，钢结构防火涂料还被应用于船舶、桥梁和石油化工设施等领域，提高其抗火性能。
此外，随着人们对安全的重视程度提高，越来越多的建筑和工业项目开始使用钢结构防火涂料，保障人员的生命安全和财产的保护。
钢结构防火涂料作为一项重要的防火技术，在建筑和工业领域发挥着重要的作用。
它可以有效防止火灾的发生和蔓延，保护人员生命安全和财产损失。
然而，需要注意的是，钢结构防火涂料只是一种被动的防火手段，不能取代其他主动的防火设施和措施。
在实际使用中，还需结合其他防火措施，形成一个完整的防火系统，以提高整体的防火能力。
总之，钢结构防火涂料的发展是建筑和工业领域关注的一个重要问题。
通过对材料特性、施工要求、市场应用等方面的详细介绍，可以更好地理解和应用钢结构防火涂料。
发泡喷涂 防止冷凝水的原理
发泡喷涂防止冷凝水的原理
发泡喷涂防止冷凝水的原理主要基于两个方面：
1. 发泡剂的作用：发泡剂是一种能够控制冷凝水的化学剂，其作用原理是通过增加水中的气泡数量，从而提高水的表面张力，使得冷凝水不易形成滴落。
2. 聚氨酯发泡材料的密封性：聚氨酯发泡材料具有良好的密封性，可以充分填充和密封物体表面的缝隙，从而有效地防止在低温环境下空气中的水蒸气通过缝隙进入建筑或设备内部，形成冷凝水。
因此，发泡喷涂能够通过以上两个原理达到防止冷凝水形成的效果。
如需更多关于发泡喷涂的知识，建议咨询相关业内人士。
发泡剂作用
发泡剂作用
发泡剂是指在液体中或固体中能够产生泡沫的化学物质。
它们能够提供稳定的气泡，并改变液体的物理性质。
发泡剂被广泛应用于许多领域，如食品工业、日用化学品、建筑材料、医药等。
发泡剂的作用主要包括以下几个方面：
1. 降低表面张力：发泡剂能够降低液体表面的张力，使气体容易在液体中形成气泡。
当发泡剂添加到液体中时，它们会在气液界面聚集，形成一个薄膜覆盖在气泡表面，降低气泡的表面张力，从而增强气泡的稳定性。
2. 提供气体：某些发泡剂能够分解产生气体，如二氧化碳、氮气等。
这些气体能够在液体中形成气泡，并且由于气泡体积大于液体体积，所以气泡在液体中上升速度较快，使气泡散布均匀。
3. 控制泡沫稳定性：发泡剂还能够控制泡沫的稳定性。
例如，一些表面活性剂作为发泡剂能够在气液界面形成吸附层，通过调节吸附层的性质来控制泡沫的稳定性。
此外，发泡剂的选择和添加量也会影响泡沫的稳定性。
4. 改变材料性能：发泡剂可以改变材料的物理和力学性能。
例如，聚合物发泡剂能够使聚合物材料具有轻质、隔热、隔声、吸音等性能，广泛应用于建筑材料、汽车、航空航天等领域。
总之，发泡剂在各个领域起着重要的作用。
它们能够改变材料性能、提供气泡、控制泡沫稳定性，使得液体或固体材料能够具备更多的功能和应用价值。
在未来，随着科学技术的不断发展，发泡剂的作用将进一步扩大和创新。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构防火涂料性能中发泡剂的作用(图文)
近年来，现代化厂房、机场候机楼、影剧院、体育馆、大型超市等大跨度建筑物广泛采用钢结构。
钢材作为主要结构材料，具有跨度大、自重轻、可预制加工等诸多优点。
由于钢材自身不燃，因此钢结构的防火隔热保护问题曾一度被人们所忽视;据国内外相关资料报道和专业机构的试验结果显示，钢结构建筑的耐火性能远比砖石结构和钢筋混凝土结构差。
钢材的力学性能是温度的函数，机械强度随温度的升高而降低;钢材失去承载能力时的温度，定义为钢材失效的临界温度;通常建筑用钢材的临界失效温度为540℃。
对于建筑火灾，温度大多在800～1200℃之间。
国际标准火灾升温曲线公式为：
T-TO=3451g(8t+1)
式中T-火场温度(℃)，TO-火灾前室温(℃)，t-时间(min)
由上式可知，在火灾发生的10分钟内，火场温度可高达700℃以上。
对于裸露的钢构件，只需几分钟，温度就可达到临界值，在纵向压力和横向拉力作用下，钢结构扭曲变形、跨塌毁坏。
由此可见，不作防火保护的钢结构，遭遇火灾时的危险性是非常大的。
钢结构防火涂料是涂覆于钢结构建筑物或构筑物表面的一种涂料，具有一定的装饰作用，遇火灾时能迅速膨胀形成耐火绝热保护层，以满足建筑设计防火规范的要求。
发泡剂是防火涂料在高温火焰作用下形成海绵状或蜂窝状阻燃隔热膨胀炭化层的重要组分。
发泡剂含量以及复合发泡剂配比的不同，直接影响着防火涂料的阻燃隔热性能，含量过高、过低或配比不恰当都不利于形成优质的炭化层。
本篇文章主要讨论了发泡剂含量以及复合发泡剂配比对防火涂料性能的影响。
一、发泡剂含量对防火涂料性能的影响
1、防火涂料的制备及其理化性能
在其他组分确定的条件下，探讨发泡剂对膨胀型防火涂料性能的影响。
取发泡剂样品，其配方变化量见表1。
从表2可以看出，该系列防火涂料的理化性能均能符合膨胀型防火涂料的国家标准《钢结构防火涂料通用技术条件》(GB14907-94)。
2、燃烧实验结果
(1)钢板背部温度
经涂覆防火涂料的钢板背部温度随发泡剂含量的变化关系见图1。
当发泡剂含量为13%～14%时(R 1、R 2、R 3)，随发泡剂含量的增加，涂覆钢板的背部温度逐渐降低(当发泡剂含量为13.56%时，钢板背部温度最低，低于150℃);当发泡剂含量超过14%时，随发泡剂含量增加，涂覆钢板的背部温度逐渐升高，防火阻燃隔热性能下降。
图2显示了涂层膨胀倍数随发泡剂含量的变化关系。
可知，在发泡剂含量为13%～14%时(R1、R2、R3)，随发泡剂含量的增加，防火涂料的膨胀倍数逐渐增加; R3的膨胀倍数最高，达到22.77倍;当发泡剂含量超过14%时，随发泡剂含量增加，膨胀倍数却逐渐降低。
结合燃烧实验结果可以看出，发泡剂在防火涂料中的含量仅在很小的范围内变化，当其含量与催化剂、成炭剂含量相匹配时，能得到膨胀倍数较高，结构优良的膨胀炭层。
二、复合发泡剂配比对防火涂料性能的影响
含氯发泡剂(发泡剂2)在高温下分解产生氯化氢(HCl)，其密度比空气大，沉积在燃烧物外层，稀释或隔绝了新鲜空气,使被燃物无氧窒息，HCl迅速捕捉燃烧产生的自由基，减缓了高聚物的燃烧速度，减少可燃性气体的生成，从而使火焰减小以至熄灭，发泡剂2的分解温度较低，有利于涂层遇火时的软化熔融，为涂层的成炭提供有利的条件，随后脱水成炭催化剂催化成炭剂成炭;分解
温度较高的不含氯发泡剂(发泡剂1)分解释放出 NH3、CO2、H2O等气体使涂层膨胀，由于发泡剂1产生的气体量大且危害性小，作为主发泡剂;发泡剂2在防火涂料中兼具增塑剂功能，可提升涂料的理化性能，但其用量过多会导致涂膜不易实干，因此应当适量。
为得到理化性能与防火性能均优异的膨胀型钢结构防火涂料，本节研究了两种发泡剂配比对防火涂料性能的影响。
1、防火涂料的制备及其理化性能
在固定其它原料含量的基础上，通过改变复合发泡剂的配比(见表3)，研究防火涂料的防火阻燃性能。
经测试，该系列防火涂料的理化性能均达到国家标准。
2、燃烧实验结果
(1)钢板背部温度
含不同复合发泡剂防火涂料涂覆的钢板，在燃烧试验中钢板背部所达最高温度见图3 。
由图可以看出，在发泡剂1与发泡剂2配比小于3:1时，钢板背部温度相差不大，当其配比为2.12:1时(X2)，钢板背部温度最低(
由图可看出，涂层的膨胀倍数按X2、X3、X1、X4顺序递减，该结果与钢板背面温度的变化情况相符合。
综合以上实验结果可以看出，复合发泡剂配比影响防火涂料的膨胀性能及炭层质量，从而影响到防火涂料的防火阻燃隔热性能。
遇火时，发泡剂2分解放出气体，使已软化、熔融的涂层膨胀发泡，体积增大;与此同时脱水成炭催化剂分解释放出游离酸，催化成炭剂脱水炭化;随后发泡剂1 分解放出气体，促使膨胀炭层的最终形成。
该过程中各原料组分的分解温度要协调、用量需相互匹配。
防火涂料在高温下形成熔体的粘弹性决定了膨胀泡孔的结构;膨胀的初始阶段，体系粘度大，有利于形成小气泡，膨胀后期，气体的扩散速度对膨胀程度起决定作用。
因此，要获得优良的发泡体(炭化层)，必须使熔体中同时存在大量的气泡核和过饱和气体。
发泡剂2含量适当时，在遇火初始阶段软化熔融涂层体系的粘度较大，利于孔径均一、致密炭层的形成;膨胀后期发泡剂1分解产生的气体量对膨胀高度起到关键作用，所以发泡剂1含量也需适量，过多则会吹毁已形成的膨胀炭层，过少则膨胀不完全。
经过实验，认为发泡剂1:发泡剂2=2.12:1时(X2)，能够获得膨胀性能优异，呈蜂窝状结构的膨胀炭层，获得优良的防火阻燃隔热性能。
