Jutze AOI 编程手册
JUTZE AOI 元器件参数标准
8.翘脚的AOI测试图及参数讲解
NG种类:翘 脚
照明光源: 默认为BGR24
1.算法: Scale
.X1.X2.Y1,Y2指的是元件 的搜索筐范围以及离元件
中心的距离
预处理方 3.亮度:180-255 法:一般
默认 Nouse
5.调用向 量:Vector3
6.搜索范围:一般 范围在电阻两个 电极前端的红色 方框区域大小就
测试作用
1.面积搜索不做检查
2.用焊盘的颜色和图片来定位焊盘中心
3.用元件的本体颜色和图片定位元件本 体中心 4.用元件本体的颜色来区分是否有无元 件 5.用元件上的字符来区分相似元件是否 错件 6.用元件表面亮度的差值来区分元件有 无破损 7.用元件的字符或特殊部位的图片来区 分元件的极性 8.取元件焊接处的蓝色的百分比来区分 元件是否少锡 9.取元件焊接处的白色的百分比来区分 元件是否翘脚 10.取元件焊接处的红色的百分比来区分 元件是否漏铜 11.利用锡膏穿越检查筐的差异来区分是 否连锡 12.利用引脚间特殊定位来测试每个引脚 的各种不良
jutze元器件的参数电子元器件国家标准小米2s标准版参数标准齿轮参数表红米note标准版参数小米2标准版参数汽车诊断参数标准参数估计的优良标准标准齿轮参数
JUTZE 元器件参数标准
作成 决裁
检讨
承认
作成日期：2012.08.30 东莞尔来德通讯有限公司
1
目录(1)
一. 元件NG种类以及相应的算法标准---------------------------(1--5) 二. 电阻类的各项参数标准-----------------------------------(6-14) 三. 电容类的各项参数标准-----------------------------------(15-24) 四. 电感类的各项参数标准-----------------------------------(25-33)
基恩士PLC手册
手册内容
主要介绍有关 KV STUDIO 及 KV BUILDER 的安装方法。 本手册为 KV-1000 的主要用户简要说明了基本性能及操作方法。 介绍 KV-1000 的技术规格、 内置功能、 操作方法等。 主要介绍了有关 KV-1000 梯形图编程方法、 模块 / 宏及局部软元件。 介绍 KV STUDIO 的操作方法。 介绍 KV-1000 PLC 的相关指令。 介绍 KV-1000 PLC 所使用的系统宏。
4
使用手册的构成 1章 2章 3章 4章 5章 6章 7章 8章 9章 10章
KV-1000 系列的配置 介绍 KV-1000 系列的系统组态、 各单元的各部名称和功能以及技术规格 和规格
等。
访问窗
本章将介绍能够更改数据、 简单实现监控的访问窗。
存储卡
介绍存储卡。
中断处理功能是指在 KV-1000 运转过程中， 外部输入以及高速比较器等出
各种功能
附录
控制继电器、 控制存储器一览表。 请使用 KV-1000 时做参考。
5
目录
安全使用注意事项 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1 使用手册的构成 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 5 目录 •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 6 使用手册的约定 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15 页的构成和符号 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15 关于术语 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 15
SJ50编程手册

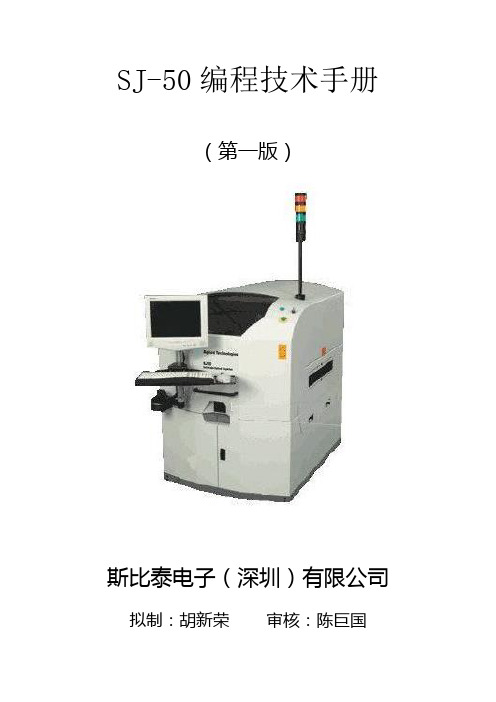

SJ-50编程技术手册（第一版）斯比泰电子（深圳）有限公司拟制：胡新荣审核：陈巨国2004年8月一绪论1、背景本手册适应于安捷伦硬件SJ50、SJ50-S2，软件4.08.02版本AOI的编程，其他硬件软件版本也能够基本适应，但具体功能和操作上面有该动，请参考对应版本Manual。
