JCCAD独立基础计算步骤
JCCAD软件应用参数输入

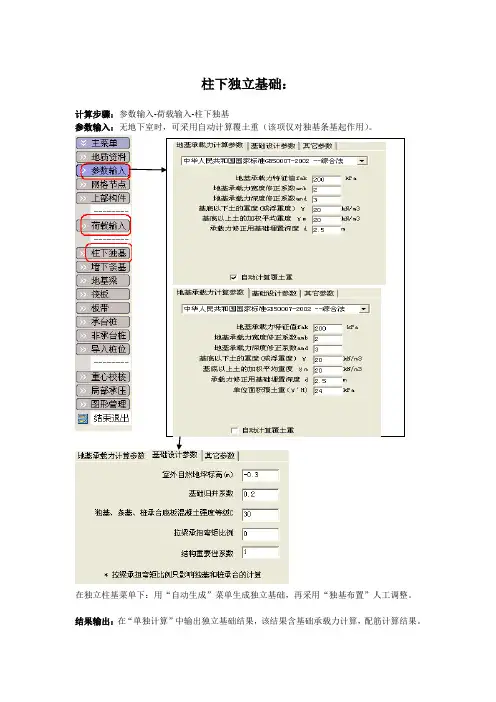

柱下独立基础：计算步骤：参数输入-荷载输入-柱下独基参数输入：无地下室时，可采用自动计算覆土重（该项仅对独基条基起作用）。
在独立柱基菜单下：用“自动生成”菜单生成独立基础，再采用“独基布置”人工调整。
结果输出：在“单独计算”中输出独立基础结果，该结果含基础承载力计算，配筋计算结果。
筏板基础：地质资料输入（地质资料文件应在当前工作目录下）： 地质资料输入步骤：标准孔点- 输入孔点- 单点编辑。
1.定各孔点所有土层（孔点无某土层时，孔点编辑时按0厚度处理）- 输入相应的土参数。
筏板计算只需：土层厚度，压缩模量和重度（土层厚度在输入孔点处修改，本节不修改）。
2. 输入孔点：单位米制3. 单点编辑：孔点不多时，简单采用单点编辑即可。
仅地质资料中的标高可以按绝对标高输入，通过±0.00对应的地质资料标高转换。
其余均为相对标高。
筏板计算步骤：地质资料- 参数输入- （网格节点：某些情况需增加网格线）- 上部构件（输入柱墩）- 荷载输入- 筏板-桩筏筏板有限元计算柱墩高为板顶到柱根桩筏筏板有限元计算：计算参数- 模型参数- 单元形成-荷载选择- 沉降试算-（基床系数）-计算-结果显示筏板计算书：除模型参数、板沉降图、板弯矩剪力配筋图，还需提供：抗冲切验算（见基础人机输入- 筏板- 柱冲切板（内筒冲切））地基承载力验算（见结构标准化- excel计算- 地下结构辅助设计）桩基础：计算步骤：确定单桩承载力- 确定桩数-在JCAD里布置桩-桩筏计算确定单桩承载力：根据地质报告确定持力层- 确定桩长- 用Excel表格计算单桩承载力确定桩数：方法一：人工确定墙柱下所需桩数在JCAD右边主菜单下“图形管理”，再进入“显示内容”子菜单，跳出以下对话框，勾选“线荷载按荷载总值显示”。
确认后点击“写图内容”子菜单，如下图，先点击“全不选”按钮，再单选“SATWE标准：恒+活”工况，确认后，将生成“Floadxxx.T”文件。
独立基础计算
独立基础计算基础面积时按照地基规范的要求取标准值
1.选择地基基础的人机交互输入，输入相应的地质资料之后，选择荷载输入，------填参
数------读取荷载-----选择satwe荷载------
2.可以得到如下图所示的情形，上方为N，左边为弯矩，下变为剪力，
3.选择目标荷载，查看各种不同情况下的值，如标准组合，准永久组合，选取相对应的
Nmax等信息。
一般计算基础面积，我们取标准组合的N，根据地基规范 pk ＝ (Fk + Gk) / A （式 5.2.2-1）估算面积。
4.其中264为轴力，26为弯矩，2为剪力，
5.按图中选择，任选一个基础，点击，出现计算书，图中N列为我们要去的数据，去最
大值即可，回头可以在satwe的计算结果中验证正确性。
在satwe中验证结果是否一致
6.选择第4项和第8项，可以查看标准荷载下的结算结果，右边为4中的据体图样，选择
“柱底内力”，但后是“D+L”,得到第三个图纸，放大之后为第四个图纸。
7.最大组合内力 1.2D+1.4L。
2-1PKPM做独立基础

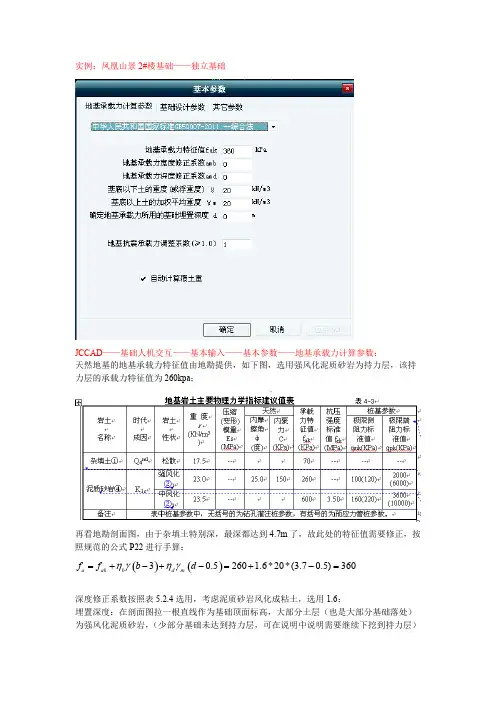

实例：凤凰山景2#楼基础——独立基础JCCAD ——基础人机交互——基本输入——基本参数——地基承载力计算参数：天然地基的地基承载力特征值由地勘提供，如下图，选用强风化泥质砂岩为持力层，该持力层的承载力特征值为260kpa ；再看地勘剖面图，由于杂填土特别深，最深都达到4.7m 了，故此处的特征值需要修正，按照规范的公式P22进行手算：()()30.5260 1.6*20*(3.70.5)360a akb d m f f b d ηγηγ=+-+-=+-=深度修正系数按照表5.2.4选用，考虑泥质砂岩风化成粘土，选用1.6；埋置深度：在剖面图拉一根直线作为基础顶面标高，大部分土层（也是大部分基础落处）为强风化泥质砂岩，（少部分基础未达到持力层，可在说明中说明需要继续下挖到持力层）由于承载力特征值已经手算修正了，则不需要PKPM再修正一次，所以宽度修正系数、深度修正系数和埋深均设为0；基础设计参数：只需要修改混凝土等级，一般均为C30；其他参数：（按照默认值即可）荷载输入——读取荷载——选取SATWE荷载；目标组合：选用标准组合；柱子独基——自动生成；选用“阶形现浇“，最小高度600，底面长宽比一般用1，为矩形柱时需要调整为0.8或1.25，钢筋级别为三级钢；基础详图中生成独立独础的剖面和平面以及配筋；设计中，需要注意的是：1.围区生成多柱基础；2.该合并的基础就合并，尽量减少基础类型；3.施工图中，需要注意的是：1.采用通用独基大样，列表注明基础的截面尺寸和配筋；基础平面图，表示放阶，以及尺寸定位和基础编号；与通用标高不同的基础，还需要表明基顶标高；基础配筋表带防水板独基的大样不带防水板独基的大样带防水板的独立基础不需要放阶，与防水板坡度连接即可；带防水板联合基础大样不带防水板联合基础大样带条形基础时，大样表示；平面图中表示：条基的编号，条基一般向外墙两边各挑500mm，说明中再说明；一边有防水板的条基大样；两边有防水板的条基大样；想查看独基的计算过程：JCCAD——基础人机相互——柱下独基——计算结果；（一般是，自动生成一个独基，再点计算结果，就可以看到相应基础的计算过程）。
独立基础体积计算
独立基础体积计算独立基础体积计算是在建筑设计和施工过程中，计算独立基础（如桩基、板基等）所需的体积。
计算独立基础体积的目的是为了确定所需的土方开挖量，以便准确地进行土方施工和材料采购。
独立基础体积计算的步骤主要包括以下几个方面：1.确定基础类型：首先，需要确定独立基础的类型，如桩基、板基等。
不同类型的基础所需的土方体积计算方法有所不同。
2.获取设计参数：其次，需要获取设计参数，如基础长度、宽度、深度等。
这些参数通常可以从结构设计文件中获得。
3.考虑边坡因素：当计算土方体积时，还需要考虑边坡因素。
例如，如果基础边坡陡峭，需要计算陡坡边坡体积。
4.基于体积计算公式：根据基础类型和设计参数，可以使用不同的体积计算公式来计算独立基础的体积。
以桩基为例，计算桩基的体积主要通过以下公式进行计算：V = π * r^2 * L其中，V表示独立基础的体积，π表示圆周率（取3.14），r表示桩的半径，L表示桩的长度。
如果独立基础采用板基形式，计算板基的体积可以使用以下公式：V = L * W * H其中，L表示板基的长度，W表示板基的宽度，H表示板基的厚度。
需要注意的是，不同类型的基础计算方法可能会有所不同，因此在进行独立基础体积计算时，应根据具体情况选择合适的计算公式。
另外，在进行独立基础体积计算时，还需要考虑一些其他因素，例如土方开挖的合理施工方法、土方开挖的安全防护措施等。
还可以借助计算软件进行独立基础体积计算。
当涉及到复杂或大规模的基础工程时，使用计算软件可以提高计算效率和准确性。
总结起来，独立基础体积计算是建筑设计和施工过程中的重要环节，通过计算准确的基础体积，可以确保土方开挖的准确性，从而有效地进行土方施工和材料采购。
在进行独立基础体积计算时，需要考虑基础类型、获取设计参数、边坡因素等，并根据不同类型的基础选择合适的计算公式。
同样重要的是采取合理的施工方法和安全措施，确保基础工程的质量和安全。
JCCAD独立基础设计步骤
1、当前工作目录务必是要选择之前做结构设计的文件夹，也就是需要PMCAD 的几何数据文件和荷载数据文件，以及建筑结构设计程序（SATWE等）分析结果的数据（与基础相连接的荷载），才能应用JCCAD程序。
2、选择左侧菜单中的“JCCAD”模块，右侧菜单选择“基础人机交互输入”，
并应用，如下图所示。
3、进入“基础人机交互输入”界面后，选择右菜单参数输入。
点击基本参数，如下修改，并确定。
4、选择右菜单荷载输入。
点击荷载参数，并确定。
点击读取荷载，按如下图选择并确认。
点击目标组合，按如下图选择并确认。
点击拉梁，进行拉梁布置。
点击自动生成，全部框选，并确定。
点击计算结果，导出基础计算书，再结束退出。
7、返回菜单，应用基础平面施工图，并确定。
覆盖原图。
8、点击右菜单标注轴线。
点击自动标注，按如下图确定。
9、点击右菜单标注尺寸，再完成独基尺寸、柱尺寸、拉梁尺寸，相同的只标一个，如下图。
10、点击右菜单标注字符。
点击独基编号，相同的只标一个，如下图。
点击写图名。
11、选择右菜单基础详图。
点击插入详图。
点击钢筋表。
结束！。
JCCAD桩基础设计步骤
.
JCCAD桩基础设计步骤
第一步：
单独建一个电算目录，以1m层高建立地梁层，不考虑地震与风，梁的保护层厚40mm，Satwe计算后。
JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——读取荷载——satwe荷载——目标组合——标准组合（查阅最大轴力）。
第二步：
进入上部结构的电算目录，JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——附加荷载——加点荷载（将地梁层的轴力以点荷载形式与上部结构柱底轴力叠加）——读取荷载——Satwe荷载——目标组合——标准组合（查阅叠加地梁层后柱底最大轴力）。
第三步：
桩基础——选择桩——新建——下拉菜单选择预制砼管桩——输入单桩承载力特征值及桩直径、壁厚参数（PHC400-95，PHC500-100，管桩强度等级C80）。
桩基础——承台桩——承台参数（桩中心距3.5d,边距1d,按1阶承台输入，承台高度400径1400，500径1600）——承台生成（平面图中布置桩承台）。
结束退出
第四步：
JCCAD——桩基承台及独基沉降计算——计算参数——选择实体深基法——输入桩与承台的钢筋及砼参数——计算——结构显示（查阅单桩反力特征值是否超过单桩承载力）。
选择桩基规范94-2008，运行查阅单桩反力设计值及承台配筋。
如有侵权请联系告知删除，感谢你们的配合！
精品。
关于JCCAD覆土重的计算
关于JCCAD覆土重的计算单位面积覆土重一般是指基础及基底以上回填土的平均重度，若无地下室，则覆土标高应从室外地坪算起。
若有地下室则单位面积覆土重应由用户人工填写，且计算高度应从地下室室内地坪算起。
不同的基础类型，程序对单位面积覆土重的计算也不相同。
以下分别说明。
1.独基和条基有2个主要参数影响独基和条基的计算覆土重——“单位面积覆土重”和“自动计算覆土重”。
a.若无地下室点“自动计算覆土重”，程序从基底算到室外地坪。
b.若有地下室则点“单位面积覆土重”，填的数值为“承载力修正用基础埋深”乘以“回填土重度”的乘积。
注：以上两个参数只对独基和条基起作用。
2.梁式基础影响梁式基础覆土重计算的主要参数有：[基本参数]中“室外自然地坪标高”；[地梁筏板]参数中的“梁式基础覆土标高”；[地梁定义]中的“梁基底标高”。
设计人员将这三个参数正确填入才能保证梁式基础覆土重的计算正确3.筏板基础采用“板元法”计算筏板基础时需要输入“筏板上单位面积覆土重”和“筏板挑出范围单位面积覆土重”。
有2种方法：a.建模时输入整块筏板：“筏板上单位面积覆土重”和“筏板挑出范围单位面积覆土重”都按相应上覆土高度计算。
a.建模时分别输入挑出部分和室内筏板:则内外2块筏板的覆土重都分别输在“筏板上单位面积覆土重”中，其值按相应上覆土高度计算。
讨论：例如：独立基础，有地下室，若点“单位面积覆土重”按地下室内回填土标高输入覆土重时，对于外围的独立基础覆土重会偏小，因为外围的独立基础梁两侧的覆土有高差，一边的覆土高度在室外地坪另一边则在室内地坪。
这样外围的独立基础计算则不准确。
解决方法：1.用室内地坪和室外地坪的覆土重计算2次，取平均值。
2.若用室内地坪的覆土重，则利用附加节点荷载把额外的覆土重加在相应的节点上。
独立基础计算
独立基础计算
独立基础计算涉及到多个步骤和公式，包括独立基础垫层的体积、独立基础垫层模板、独立基础体积、独立基础模板、基坑土方工程量以及槽底钎探工程量等。
1. 独立基础垫层的体积计算公式为：垫层体积= 垫层面积× 垫层厚度。
2. 独立基础垫层模板的计算公式为：垫层模板= 垫层周长× 垫层高度。
3. 独立基础体积的计算涉及长方体和棱台公式，具体公式根据基础形状（矩形、阶梯形、截头方锥形）有所不同。
4. 独立基础模板的计算公式为：独立基础模板= 各层周长× 各层模板高。
5. 基坑土方工程量的计算公式为：基坑土方的体积应按基坑底面积乘以挖土深度计算。
其中，基坑底面积应以基坑底的长乘以基坑底的宽，而长和宽是指混凝土垫层外边线加工作面。
如有排水沟，应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
6. 槽底钎探工程量的计算以槽底面积为基础。
这些公式和步骤在实际应用中可能会有所不同，因此，在具体计算时，应根据实际情况和相关规范进行操作。
同时，如果遇到复杂的计算问题，建议寻求专业人士的帮助。
