热处理质量检验规程
热处理件表面检验验收标准
热处理件表面质量检验验收标准一、目的为保障产品的质量，建立和规范热处理件表面质量的检验方法，对热处理件产品生产、出厂或外购的外观检验提供科学、客观的依据，以保证检验结果一致性、全面性及准确性，同时防止材料表面缺陷影响后道工序的生产及品质，特制定本标准。
二、适用范围本标准适用于湘重公司生产及外购或委外加工的热处理件表面质量检验及验收三、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T15822 磁粉探伤方法GB/T226 钢的低倍组织及缺陷酸蚀检验法GB/T3721 磁粉探伤机JB/T9218 渗透探伤GB/T 231 《布氏硬度试验方法》GB/T 230 《金属洛氏硬度试验方法》GB/T 17394 《金属里氏硬度试验方法》GB/T4340 《金属维氏硬度试验方法》GB/T4341 《金属肖氏硬度试验方法》GB/T18449 《金属努氏硬度试验方法》GB/T 6402 《超声波探伤标准》四、表面质量检验项目及验收标准4．1对于生产或购买的热处理件，表面质量具体检验项目及标准如表1：表一表面质量检验项目及验收标准4．2热处理件有上述缺陷，允许清理，但表面清理深度不得大于5mm，清理处应圆滑无棱角，清理宽度和长度分别不得小于清理深度6和8倍，清理处的残存钢渣应予以铲除。
4．3其它未尽事宜，可由供方与需方协商解决处理。
五、热处理件表面质量检验方法5．1 对于生产或购买的热处理件，表面质量具体检验方法如表2：表二表面质量检验方法5．2 热处理件尺寸检验5．2．1 长度尺寸检验可用直尺、卡钳、卡尺或游标卡尺等通用量具进行测量。
5．2．2 高度（或横向尺寸）与直径检验一般情况用卡钳或游标卡尺测量，如批量大，可用专用极限卡板测量。
标准件热处理检验要求
标准件热处理检验要求
标准件热处理检验要求通常包括以下内容：
1. 原材料检验：对原材料进行化学成分分析和金相组织分析，以确定其质量和适用性。
2. 加热温度控制：在进行热处理过程中，需要控制加热温度，以确保零件可以达到所需的组织和性能。
3. 保温时间控制：热处理过程中的保温时间也要进行控制，以确保零件中的相变和组织转变充分进行。
4. 冷却速率控制：冷却速率对零件的组织和性能有重要影响，需要根据零件材料的要求，控制冷却速率。
5. 硬度测试：对热处理后的标准件进行硬度测试，以检验其硬度是否符合要求。
6. 金相组织检查：通过金相显微镜对标准件进行组织检查，以确定其金相组织是否满足要求。
7. 剥离试验：对热处理后的标准件进行剥离试验，以检验热处理过程中是否存在剥离问题。
8. 厚度测量：对热处理后的标准件进行厚度测量，以确保热处理过程中没有出现不均匀变形或厚度变化。
9. 化学成分分析：对热处理后的标准件进行化学成分分析，以检测是否存在杂质或成分偏差。
以上是标准件热处理检验的一般要求，具体要求还取决于标准件的材料及用途，需要根据相关行业标准和规范来进行具体的检验。
焊接件热处理检验规程
1目的
对外协热处理件进行验证，确保其质量。
2范围
所有外协热处理的焊接件。
3检测方法
目测与验证
4使用工具
目测，硬度计，锉等
5验证步骤
5.1验收采取抽样检验方法，每次按《抽样检验规程》进行抽样检验，如不合格一律作退货处理。
5.2对零件进行外观目测检验，观察其表面有无裂纹、烧伤、碰伤、麻点、锈蚀等。
6材料检验应有相关记录。
7记பைடு நூலகம்检验结果。
5.3硬度
5.3.1热处理零件均应根据图纸要求和工艺规定进行硬度检验或抽检。
5.3.2检验硬度前，应将零件表面清理干净，去除氧化皮，脱碳层及毛刺等且表面不应有明显的机加工痕迹，被测零件的温度以室温为准，或略高于室温但以人手能稳稳抓住为限。
5.3.3一般的正火、退火件、调质件采用布氏硬度计检验。对于尺寸较大者可用锉刀进行硬度检验。当使用锉刀检验零件硬度时，必须注意锉痕的位置，应不影响零件的最后硬度。
热处理(材料加热件)检验制度
热处理（材料加热件）检验制度热处理技术是现代工业中不可或缺的一项技术，其作用是改善材料的性质和性能，提高材料的硬度、强度、塑性以及耐腐蚀性等物理和化学性能。
热处理是一项多而杂的过程，需要严格遵从规范和标准化的检验制度，保证加工件质量，避开由于热处理工艺不当而导致的质量问题。
一、热处理检验制度之前置工作1.热处理前样品的选择与标记：在进行热处理之前，需要从待热处理的材料中选择适当数量的样品，并依照相关规范和标准进行标记，以便于后续的检验和验证。
2.热处理工艺的确认：在进行热处理时，需要确认加热工艺的参数，包括温度、时间、冷却介质等，以确保加工件的质量。
3.热处理设备的检测：在进行热处理前，需要对热处理设备进行检测，如炉温计、炉内温度分布、炉内冷却介质流量等，确保设备充足要求。
二、热处理检验制度之加热曲线记录1.记录热处理加热曲线：在进行热处理时，需要通过温度计等相关设备记录加热曲线，并将记录结果进行文档备份，以便后续验证和检验。
2.标记热处理过程参数：记录加热过程中的参数，如加热速度、保温时间等，并对记录结果进行文档备份，以便于检验。
3.记录热处理后的冷却曲线：在热处理结束后，需要对材料进行冷却，并记录冷却曲线，以评估冷却效果。
4.订立加热曲线审查程序：加热曲线应进行审查，并与标准加热曲线进行比较，以确保加热曲线符合规范和标准。
三、热处理检验制度之硬度检验1.硬度检验仪器校准：硬度测试仪器需要进行定期校准，以保证测试结果的精准性。
2.硬度试验方法：在进行硬度试验之前，需要确定测试方法和标准，并确保测试参数的一致性和可重复性，以确保测试结果的精准性和牢靠性。
3.评估硬度测试结果：硬度测试结果需要依据已有标准进行评估，并对测试结果进行记录和文档备份。
4.对异常硬度测试结果的处理：一旦显现异常硬度测试结果，需要进行重新测试，并记录测试结果。
四、热处理检验制度之显微组织检验1.显微组织检验仪器校准：显微组织检验需要使用专业的显微镜等设备，需要进行定期校准以保证测试结果的精准性和牢靠性。
热处理质量控制和检验

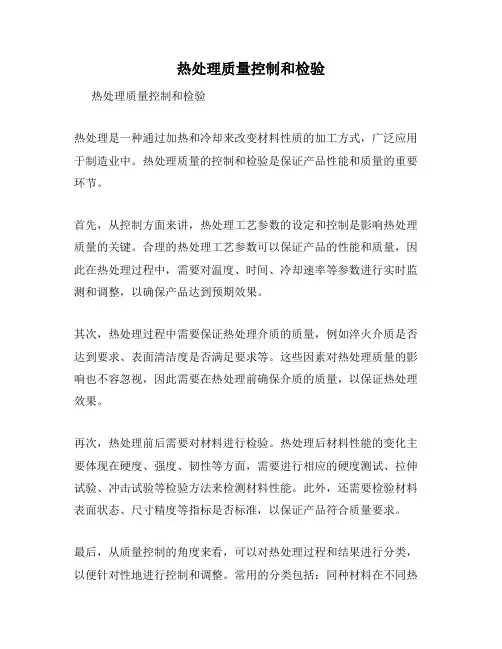

热处理质量控制和检验
热处理质量控制和检验
热处理是一种通过加热和冷却来改变材料性质的加工方式，广泛应用于制造业中。
热处理质量的控制和检验是保证产品性能和质量的重要环节。
首先，从控制方面来讲，热处理工艺参数的设定和控制是影响热处理质量的关键。
合理的热处理工艺参数可以保证产品的性能和质量，因此在热处理过程中，需要对温度、时间、冷却速率等参数进行实时监测和调整，以确保产品达到预期效果。
其次，热处理过程中需要保证热处理介质的质量，例如淬火介质是否达到要求、表面清洁度是否满足要求等。
这些因素对热处理质量的影响也不容忽视，因此需要在热处理前确保介质的质量，以保证热处理效果。
再次，热处理前后需要对材料进行检验。
热处理后材料性能的变化主要体现在硬度、强度、韧性等方面，需要进行相应的硬度测试、拉伸试验、冲击试验等检验方法来检测材料性能。
此外，还需要检验材料表面状态、尺寸精度等指标是否标准，以保证产品符合质量要求。
最后，从质量控制的角度来看，可以对热处理过程和结果进行分类，以便针对性地进行控制和调整。
常用的分类包括：同种材料在不同热
处理工艺下的性能对比、同种材料在相同热处理工艺下的批次性能对比、不同材料在相同热处理工艺下的性能对比等。
总之，热处理质量的控制和检验是制造业中不可或缺的重要环节。
通过对热处理工艺参数的合理控制和材料检验的科学、精细化，保证了产品性能和质量的稳定性和可靠性，为制造业的发展创造了条件。
锻件热处理质量检验的内容和方法
锻件热处理质量检验的内容和方法范本一：一：锻件热处理质量检验的内容和方法1. 简介本章介绍锻件热处理质量检验的目的和意义。
2. 锻件热处理质量检验的基本要求2.1 温度检验2.2 时间检验2.3 冷却介质检验2.4 表面质量检验2.5 结构检验3. 锻件热处理质量检验的方法3.1 金相检验3.2 硬度检验3.3 声波检验3.4 磁粉检验3.5 尺寸检验4. 锻件热处理质量检验记录与报告4.1 记录要求4.2 报告要求附件：1. 锻件热处理质量检验记录表2. 锻件热处理质量检验报告模板法律名词及注释：1. 温度检验：检验锻件热处理过程中的温度参数是否符合要求。
2. 时间检验：检验锻件热处理过程中的时间参数是否符合要求。
3. 冷却介质检验：检验锻件冷却介质的性能和质量是否符合要求。
4. 表面质量检验：检验锻件表面是否有裂纹、气孔等缺陷。
5. 结构检验：通过金相检验等方法，检验锻件内部组织结构的均匀性和完整性。
范本二：一：锻件热处理质量检验的内容和方法1. 简介本章简要介绍了锻件热处理质量检验的目的和作用。
2. 锻件热处理质量检验的内容2.1 温度检验2.1.1 温度检测设备2.1.2 温度检验方法与标准2.2 时间检验2.2.1 时间检测设备2.2.2 时间检验方法与标准2.3 冷却介质检验2.3.1 冷却介质检测设备2.3.2 冷却介质检验方法与标准2.4 表面质量检验2.4.1 表面质量检测设备2.4.2 表面质量检验方法与标准2.5 结构检验2.5.1 结构检测设备2.5.2 结构检验方法与标准3. 锻件热处理质量检验的方法3.1 金相检验方法3.2 硬度检验方法3.3 声波检验方法3.4 磁粉检验方法3.5 尺寸检验方法4. 锻件热处理质量检验记录与报告4.1 检验记录要求4.2 检验报告要求附件：1. 锻件热处理质量检验记录表格2. 锻件热处理质量检验报告模板法律名词及注释：1. 温度检验：对锻件热处理过程中的温度参数进行检验，确保温度控制准确。
外协件-轴件热处理进厂质量验证规程
外协件-轴件热处理进厂质量验证规程
JY/J-47-A/0
1、轴件热处理后进厂时，要查验热处理厂家出厂检验报告，并确认记录内容是否符合图纸要求。
2、轴件待检测试面不应有氧化、脱碳及影响测试结果的污物。
3、轴件测试面的表面光洁度若达不到Ra1.6以上，应进行表面打磨、抛光，以确保测试结果的准确度。
4、测试前应先测一个点，以确定工作条件是否正常，该点不计入测试点数。
5、每批轴件要求全检。
每根轴件应根据尺寸大小，至少选择4--8个不同部位的检测点，并且均匀分布在轴件的各部位，每个检测点原则上打一次。
6、每个检测点的检测数值都必须符合图纸规定的硬度要求。
如某一检测点的测试结果不符合规定要求，允许在该点附近补打二次，若补测的二次符合硬度要求，即判定改轴件合格；否则为不合格；但原异常测试结果应与补测数值同时记录。
7、重复测试时测试点之间的压痕中心距不小于2mm。
金属热处理零件硬度质量检验规范
金属热处理零件硬度质量检验规范（ISO9001-2015）1.0 目的明确并统一本公司自制及委外生产产品热处理硬度检验与测试的方法和依据，使产品质量得到有效控制，从而确保本公司向客户提供满意的产品。
2.0 范围自制或委外生产的各类产品及金属热处理零件硬度的检验与测试。
3.0 抽样标准抽样方法及判定标准，按照国标GB/T2828.1-2003规定的抽样程序及计数抽样表中之规定执行。
规定如下：检验项目检验水平Inspection levels合格质量水平Acceptable quality levels硬度测试S-1 2.5（不作抽样转换）4.0 检验项目及方法4.1 热处理件进厂时要查验供应商附送的相应的热处理检验记录，并确认记录内容是否符合相关技术要求。
4.2 硬度测试仪器的选用原则：1）铸铁类产品（灰铁、球墨铸铁等），应选用布氏硬度计或维氏、里氏硬度计测试，但不可用洛氏或表面洛氏硬度计测试。
2）各类钢件可依产品特性选用适当的测试仪器：布氏、洛氏、维氏或里氏硬度计等。
3）薄壁件（厚度在2mm以下），及有色金属类应选用维氏、里氏或表面洛氏硬度计等，但不可用布氏硬度计测试。
4.3 表面打磨为得到较为准确的测试结果，零件的测试部位均应进行表面打磨、抛光，表面光洁度应达到Ra1.6以上。
（成品件或不允许表面打磨的零件测试时，先不进行表面打磨直接在零件不影响外观表面检测。
若测试结果不合格时，则须进行破坏性打磨检测，若打磨后检测合格，则判定合格）4.4 每一零件原则上应至少检测四点，取其平均值作为评价结果。
（零件较小或无法取多点除外）4.5 当热处理零件表面产生脱碳现象时，须将零件表面磨深0.5~2mm后再进行检测。
4.6 表面热处理硬度检测：4.6.1化学热处理化学热处理是使工件表面渗入一种或几种化学元素的原子，从而改变工件表面的化学成分、组织和性能。
化学热处理工件的主要技术参数是硬化层深度和表面硬度。
化学热处理工件的表面硬度检测与表面淬火热处理工件的硬度检测相近，都可以用维氏硬度计、表面洛氏硬度计或洛氏硬度计来检测，但是渗氮厚的厚度较薄，一般0.7mm以下时，就不能用洛氏硬度计检测。
热处理过程检验规范
热处理过程验规范编制：审核：批准：日期:1、范围本检验规程规定了本公司热处理件检验内容、检验方法，所使用的检验测量设备、产品质量状态标识，适用于本厂热处理件的检验，供方提供产品的热处理性能检验比照本文件执行。
2、检验依据2.1 国家标准、行业标准、ASTM E102.2 质量计划/排产计划/技术协议2.3 产品图纸及工艺3、硬度检验程序3.1检验频次：热处理零件应根据相关技术文件规定进行检验（如：法兰壳体要进行全检）；技术文件未规定的，按《DH018通用抽样检验规范》中的2.5AQL进行检验。
3.2检验设备：所有硬度计均应在计量部门检定的有效期内使用，不允许在无检定合格证书或超过检定的有效期使用。
3.3工件表面处理：检验硬度前，应将表面进行修磨,使表面粗糙度符合所用硬度计的要求。
将零件表面清理干净，去除氧化皮，脱碳层及毛刺等且表面不应有明显的机加工痕迹，被测零件的温度以室温为准，或略高于室温但以人手能稳稳抓住为限。
3.4检测部位：硬度检验的位置应根据工艺文件确定，工艺文件没有规定时，优先在产品端面打印硬度,长轴类产品在不影响后续加工尺寸的情况下,可在外圆处打印硬度。
3.5 检验内容：外观及硬度。
3.6硬度计的选择①调质件采用布氏硬度计和里氏硬度计相结合的方式检验，每炉中抽出1件产品使用HB3000布氏硬度计、液压式布氏硬度计或便携式布洛硬度计进行检测，检测合格后，其余产品可用里氏硬度计进行检测。
对于尺寸较大者直接用便携式硬度检验；②淬火件用洛氏硬度计和里氏硬度计相结合的方式检验。
对于尺寸较大者，允许用里氏硬度计监控过程质量，③渗碳或硬化层较薄的零件，用维氏硬度计检验。
④当使用锉刀检验零件硬度时，必须注意锉痕的位置，应不影响零件的最后硬度。
4、质量记录检验过程做好各种质量记录，如跟单上的质量状态标识、过程首检记录、返工单、废品单、不合格品反馈处理单等。
一般机械零件热处理质量检验规程
一般机械零件热处理质量检验规程1. 引言机械零件热处理是一种常用的工艺方法，用于改善金属材料的力学性能和耐磨性。
为了确保热处理质量的稳定和可靠性，需要制定相应的检验规程，以保证机械零件的质量满足设计和使用要求。
2. 术语和定义2.1 热处理：通过加热和冷却操作改变材料的组织结构和性能的过程。
2.2 一般机械零件：制造和使用中广泛应用的各类机械零件, 如轴、齿轮等。
2.3 质量检验：通过一系列测试和测量活动来评估零件是否满足设计和使用要求。
3. 检验设备和工具3.1 金相显微镜：用于对热处理后的零件进行显微组织检查。
3.2 硬度计：测量零件硬度，如洛氏硬度计、布氏硬度计等。
3.3 液氮罐：用于快速冷却试样。
3.4 金相样品制备设备：砂轮机、抛光机等。
4. 检验项目及要求4.1 组织结构检验4.1.1 打样检查：对热处理前后的试样进行显微组织观察，并与标准规定的组织相对照，确保结构转变正确。
4.1.2 应力检查：对热处理后的试样进行应力检查，确保零件无明显应力集中区域。
4.1.3 晶粒度测定：测定零件的晶粒度，确保晶粒细小均匀。
4.2 硬度检验4.2.1 硬度测量：根据设计要求测量零件的硬度，确保硬度值在允许范围内。
4.2.2 硬化层测量：对表面淬火的零件进行硬化层测量，确保硬化层的深度满足要求。
4.3 其他检验项目4.3.1 脆性检验：对零件进行脆性检验，确保零件无明显的脆性区域。
4.3.2 化学成分检验：对金属材料进行化学成分检验，确保材料符合标准。
4.3.3 残余应力检验：对零件进行残余应力检测，确保应力值在允许范围内。
4.3.4 焊接质量检验：对焊接零件进行质量检验，确保焊缝牢固、无裂纹。
5. 检验细则5.1 检验前准备：根据检验项目的要求，准备好相应的设备和工具。
5.2 试样制备：根据需要制备试样，确保试样符合要求。
5.3 检验步骤：按照规程执行相应的检验项目，注意记录测试结果和观察现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理质量检验规程
热处理检验规程是热处理质量检验的法规.它的内容是按产品技术要求.检验项目. 检验方法.使用仪器.工具.量具及检验数量.
一: 渗碳件
1.检验项目及方法:
(A):渗碳深度(按技术条件要求).检查深度
试样直径< 10mm表面粗糙度应为Ra3.2.检测方法按JB5023-77规定.在100X下.
碳钢渗层=过共析+共析+1/2过渡区合金钢渗层=过共析+共析+过渡区
(B):深层碳含量.一般为0.85-1.05%
(C):外观.表面不许有碳黑.
(D):金相.不许有网状碳化物.
1.检验数量:
(A):淬火后同一批规格分三次检验.( 前.
中.后) 每次八只单件.
(B): 回火后同一批规格分三次检验.( 前.
中.后) 每次八只单件.
二: 淬火件.
1.检验项目及方法:
(A):热处理前不许有锻后裂纹.尖角. 缺口.
粗痕.氧化及脱碳.
(B):热处理后不许有裂纹.磕碰. 腐蚀.烧
伤.
三: 调质件.
1.机械性能检验:
(A):硬度检验和强度检验为主.方法按
GB231-84和GB228-76检验
(B):其它性能检验一般由有关部颁或行业
标准给出.。
