二、三层EtherChannel技术实现方法
二层的EtherChannel和三层的EtherChannel
Switch(config-if)#switchport mode trunk
三层EtherChannel配置：
interface range FastEthernet0/1 – 3
shutdown
注意事项：
3550上可能会出Command rejected（Packet Tracer5.3也是如此）要先封装协议，再起trunk。
Switch(config)#int f0/5
Switch(config-if)#switchport mode trunk
Command rejected: An interface whose trunk encapsulation is “Auto” can not be configured to “trunk” mode.
请注意甄别内容中的联系方式诱导购买等信息谨防诈骗
二层的EtherChannel和三层的EtherChannel
二层EtherChannel配置：
Switch(config)#int range f0/1 – 2
Switch(config-if-range)#channel-group 1 mode active
no shutdown
注意事项：
shutdown 可以不用，但会弹出很多接口信息
Packet Tracer 5.3做实验时，range可能配不了channel-group单个接口进入配置即可。
删掉EtherChannel
no int po 1
default f0/1 – 3
Switch(ቤተ መጻሕፍቲ ባይዱonfig)#int port-channel 1

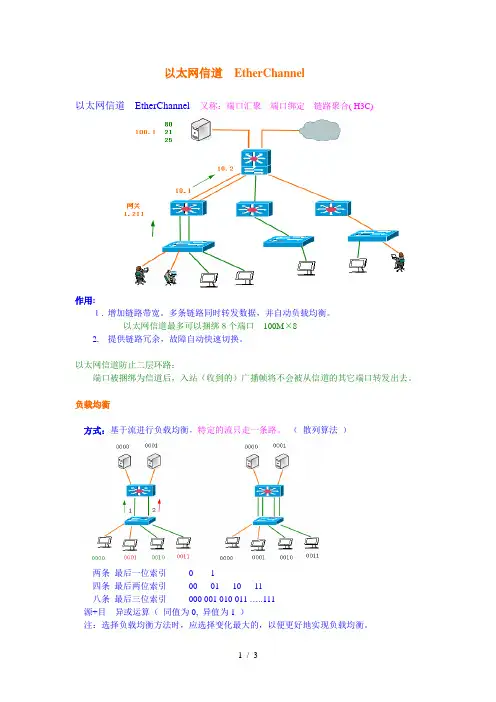

以太网信道
以太网信道EtherChannel以太网信道EtherChannel 又称：端口汇聚端口绑定链路聚合( H3C)作用:１.增加链路带宽。
多条链路同时转发数据，并自动负载均衡。
以太网信道最多可以捆绑８个端口100M×82. 提供链路冗余，故障自动快速切换。
以太网信道防止二层环路：端口被捆绑为信道后，入站（收到的）广播帧将不会被从信道的其它端口转发出去。
负载均衡方式：基于流进行负载均衡，特定的流只走一条路。
（散列算法）两条最后一位索引0 1四条最后两位索引00 01 10 11八条最后三位索引000 001 010 011 (111)源+目异或运算（同值为0, 异值为1 ）注：选择负载均衡方法时，应选择变化最大的，以便更好地实现负载均衡。
S3560(config )# port-channel load-balance src-dst-mac src-mac dst-mac 二层src-dst-ip src-ip dst-ip 35/37/45/65 三层src-dst-port src-port dst-port 45/65实现方式：既可以手工强制指定，也可以通过相关协议，在两台交换机之间动态协商以太网信道。
CISCO设备支持端口汇聚协议PagP和链路聚合控制协议LACP.协商与非协商的区别：●非协商---- 强制进行聚合，不关心对端的配置是否匹配。
两端不匹配，有可能会导致环路。
因此采用on模式时，一定要确保两端配置一致。
如果不一致，1分钟后，接口将会自动被错误禁用shutdown。
●协商---- 只有在对方的模式与自己匹配时，才进行聚合。
如果协商不成功，接口之间各自独立，还做为多个接口使用。
1. 手工以太网信道S3560(config )# int range f0/1 – 2 （int range f0/2 , f0/10 ）# channel-group 1 mode on无条件信道，不进行协商2.CISCO PagP协商S3560(config )# int range f0/1 - 2#channel-protocol pagp# channel-group 1 mode desirable主动请求Auto 被动监听，等待被请求3.IEEE LACP协商S3560(config )# lacp system-priority 1001-65535, 默认32768（管理者）S3560(config )# int range f0/1 - 2# channel-protocol lacp# channel-group 1 mode Active主动请求Passive被动监听，等待被请求# lacp port-priority 100 1-65535, 默认32768（主备选举）配置说明：1. 两端交换机信道模式要匹配.on---on desirable------auto(desirable) active------passive(active)2. 如果采用协商模式，只要选择了相应的模式，交换机会自动调用相应的协议（PAgP/LACP）.s2950#sh etherchannel summary信道的工作方式：以太网信道会自动继承物理接口的工作模式，可以工作在access、trunk或路由模式。
08-链路冗余与网关冗余v1.1
指定接口将被绑定到哪 个通道组
指定使用何种协议建立 EtherChannel（可选） 指定使用何种模式建立 EtherChannel
pagp
Prepare interface for PAgP protocol
Switch(config-if)#channel-group 2 mode ? active auto desirable on passive Enable LACP unconditionally
被动（Passive）
主动（Active）
©2009,蓝狐网络版权所有，未经授权不得使用与传播.
7
PAgP协议
PAgP协议能够工作在不同模式中，工作模式能够决定端口
组是否可以形成EtherChannel。 模式
开启（On） 关闭（Off）
描述
强制端口不使用PAgP而形成EtherChannel 防止端口形成EtherChannel 使得端口进入被动协商状态，如果端口接受到PAgP数据 包，那么就形成EtherChannel。但这种模式不会主动发 起协商。Auto是默认模式 使得端口利用PAgP主动进入EtherChannel的协商状态
©2009,蓝狐网络版权所有，未经授权不得使用与传播. 12
案例分析（1）
在总公司内网规模过大
时，我们在设计网络的 时候可能会采用三层架 构，这个时侯从分布层 到核心层的链路采用三 层可路由接口，为了提 高交换机间链路的带宽 和可靠性我们如何实现 呢？ 采用3层EtherChannel技 术来实现
2
本节大纲
链路冗余技术 – 部署以太网通道提高带宽和组 网弹性 网关冗余技术 – 网关冗余应用背景 – HSRP的工作原理 – HSRP的配置 – VRRP的工作原理 – VRRP的配置 网关冗余组网实验
EtherChannel
EtherChannel配置EtherChannel简介：EtherChannel（以太通道）是由Cisco公司开发的，应用于交换机之间的多链路捆绑技术。
它的基本原理是：将两个设备间多条快速以太或千兆以太物理链路捆绑在一起组成一条逻辑链路，从而达到带宽倍增的目的。
除了增加带宽外，EtherChannel还可以在多条链路上均衡分配流量，起到负载分担的作用；在一条或多条链路故障时，只要还有链路正常，流量将转移到其他的链路上，整个过程在几毫秒内完成，从而起到冗余的作用，增强了网络的稳定性和安全性。
EtherChannel中，负载在各个链路上的分布可以根据源IP地址、目的IP地址、源MAC地址、目的MAC地址、源IP地址和目的IP地址组合、源MAC地址和目的MAC地址组合等来进行分布。
1、实验目的通过本实验可以掌握：○1EtherChannel的工作原理。
○2EtherChannel的配置。
2、实验拓扑EtherChannel配置实验拓扑如图所示。
3、实验步骤构成EtherChannel的端口必须具有相同的特性，如双工模式、速度、Trunking的状态等。
配置EtherChannel有手动配置和自动配置（PAGP或者LAGP）两种方法，自动配置就是让EtherChannel协商协议自动协商EtherChannel的建立。
(1) 手动配置EtherChannelS1 (config)#interface port-channel 1//以上是创建以太通道，要指定一个唯一的通道组号，组号的范围是1～6的正整数。
要取消EtherChannel时用“no interface port-channel 1”S1(config)#interface f0/13S1(config-if)#channel-group 1 mode onS1(config)#interface f0/14S1(config-if)#channel-group 1 mode on//以上将物理接口指定到已创建的通道中。
EtherChannel技术的研究与实现
０ｆ ｆ Ｐ ａ ｓ ｓ ｉ ｖ ｅ Ａｃ ｔ ｉ ｖ ｅ
× × ×
× × ×
× × √
务Ｉ 遘 匐 似
Ｅ ｔ ｈ ｅ ｒ Ｃ ｈ ａ ｎ ｎ ｅ ｌ 技 术的研究 与实现
Ｒｅｓ ｅａｒ ｃｈ ａｎｄ ｉ ｍ ｐｌ ｅｍ ｅｎｔ ａ ｔ ｉ ｏｎ ｏｆ ｅｔ ｈｅｒ ｃｈａｎ ｎｅｌ ｔ ｅｃｈｎ ｏｌ ｏｇｙ
马 素 刚
ＭＡ Ｓｕ — ｇ ａ ｎ ｇ
一
所 有 物 理 链 路 的带 宽 总 和 。这 一 技 术 充 分 利 用 了
现 有 的端 口来增加 可 用带 宽 。
１ Ｅ ｔ ｈ ｅ ｒ Ｃ ｈ ａ ｎ ｎ ｅ ｌ 配置协议
目前 ， 有两 种 用于 协 商 以太 通 道 的协 议 ， 即 Ｐ Ａｇ Ｐ （ Ｐ ｏ ｒ ｔ Ａ ｇ ｇ ｒ ｅ ｇ ａ ｔ ｉ ｏ ｎ Ｐ ｒ ｏ ｔ ｏ ｃ ｏ ｌ ，端 口汇聚协 议） 和 Ｌ ＡＣ Ｐ （ Ｌ ｉ ｎ ｋ Ａｇ ｇ ｒ ｅ ｇ ａ ｔ ｉ ｏ ｎ Ｃｏ ｎ ｔ ｒ ｏ ｌ Ｐ ｒ ｏ ｔ ｏ ｃ ｏ ｌ ，链 路 汇 聚控 制 协议 ） 。Ｐ Ａｇ Ｐ 是Ｃ ｉ ｓ ｃ ｏ 的专 有协 议 ，而Ｌ ＡＣ Ｐ
Ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ Ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ９ － ０ １ ３ ４ ． ２ ０ １ ３ ． ０ ２ （ 下） ． ０ ４
０ 引言
随 着 互 联 网 服 务 领 域 的 不 断 拓 展 ，视 频 点 播 、 网络 电话 等对 网 络带 宽提 出 了更 高 的 要 求 ，
使 用Ｄ ｅ ｓ ｉ ｒ ａ ｂ ｌ ｅ 工 作模 式 。
种 过 渡 性 的解 决 方 法 。 链 路 聚 合 技 术 …是将 多 条
etherchannel
Etherchannel作用：Ⅰ消除环路Ⅱ提高带宽Ⅲ提高可靠性Ⅳ实现负载分担1.协议①Pagp（端口聚集协议）cisco独有并且是默认的协议②Lacp（链路聚集控制协议）是ieee定义的标准协议link aggregation control protocol2配置方式①手动配置②使用协议自动协商3建立以太网信道的条件①两边端口参数必须匹配参数有双工状态速率②一个逻辑信道里最多能添加8条物理链路4.pagppagp数据包每30s发送一次，会通过数据包来查看两端的配置是否一致，并以此管理交换机添加链路及链路失效的问题①模式ⅠAuto自动：被协商模式。
不会主动去协商，不会主动发送pagp数据包。
Ⅱdesirable 企望：主动进行协商。
主动发送pagp数据包去协商Ⅲon 强制端口不使用pagp。
接口不会交换pagp数据包。
该模式直接将端口变成信道，只有在对端也是on模式时才启用。
Ⅳnon-silent 使用关键字模式会给auto和desirable设置关键字，一般不会使用这种模式CPLACP能够检测两端配置，并确保两端的设置是切配的①模式式Ⅰpassive：被动协商，会对协商做出响应但不主动发送协商Ⅱactive：主动协商，主动发送lacp数据包与其他接口协商Ⅲon：强制端口形成信道。
不使用pagp、lacp协议。
该模式直接将端口变成信道，只有在对端也是on模式时才启用。
②配置lacp时的参数Ⅰ系统优先级Ⅱ端口优先级Ⅲ管理密钥6.etherchannel负载分担选项Src-mac：源mac dst-mac：目的mac src-dst-mac：源目的macSrc-ip：源ip dst-ip：目的ip src-dst-mac：源目的ipSrc-part：源tcp/udp端口dst-part：目的tcp/udp端口src-dst-mac：源目的tcp/udp端口Cisco设备负载分担方法因机型不同有所不同2960 3560和3750 默认为src-mac4550 6500系列默认为src-dst-ip二层etherchannel的配置步骤Swa（config）#interface range f0/1-f0/2 将接口放进信道Swa（config-if-range）#channel-protocol pagp/lacp 选择协议Swa（config-if-range）#channel-group 1 mode 选择模式Swa（config）#interface port-channel 1 创建信道接口查看show etherchannel port-channelSwa（config）#port-channel load-balance 实现负载分担查看负载分担show ether channel summaryCdp cisco discover protocol 发现协议查看整个拓扑。
思科Etherchannel链路聚合原理与配置方法详解
思科Etherchannel链路聚合原理与配置⽅法详解本⽂讲述了思科Etherchannel链路聚合原理与配置⽅法。
分享给⼤家供⼤家参考，具体如下：Etherchannel（以太⽹信道）将多个（2-8，2-16）接⼝，逻辑的整合为⼀个接⼝，来转发流量，减少了阻塞端⼝的数量，提⾼了链路带宽，增加了⽹络的稳定性1.1 封装模式1.1.1 PAGP端⼝聚合协议，cisco私有，通过发送慢速hello（30s），协商成为echerchannel，最⼤⽀持在8条链路的协商，链路数量必须为2^x，2 4 8desirable：主动模式auto：auto模式包含了silent模式（安静模式），可以进⾏etherchannel协商1.1.2 LACP链路聚合控制协议（仅⽀持全双⼯接⼝），公有协议。
发送LACPDU进⾏以太信道的协商，最⼤⽀持在16条链路上进⾏以太信道协商，2 4 8 16，默认仅仅使⽤8条。
当使⽤16条链路进⾏协商，选择8条为主链路，其余8条为备份链路。
选择⽅法：1.较⼩优先级（优先级默认32768），2.最⼩的PID模式：active（主动）passive（被动）1.1.3 on模式⼿⼯模式，on模式不能与任何动态PAgP或LAGP建⽴ethechannel。
被动与被动不能形成.1.2 Ethechannel配置1.2.1 配置指南1.通道内所有端⼝必须⽀持ethechannel；同时注意必须连接相同设备（同⼀设备，同本地类型相同）2.这些物理接⼝必须具有相同的速率和双⼯模式（LACP必须为全双⼯）3.通道内不得使⽤span；若为三层通道，IP地址必须配置到逻辑接⼝上（channel-group）4.三层通道内的所有物理接⼝必须为三层接⼝，然后再channel⼝上配置IP地址5.若为⼆层通道，这些物理接⼝应该属于同⼀vlan或者均为trunk⼲道，且封装的类型⼀致，vlan的允许列表必须⼀致6.通道的属性改变将同步到物理接⼝，反之也可；若物理没有全部down，通道依然正常同时配置所有物理接⼝，或者之恶配置channel⼝，均可修改接⼝的属性1.2.2 ⼆层ethechannel配置SW1(config)#int range e0/1-2SW1(config-if-range)#channel-group 1 mode onSW1(config-if-range)#interface port-channel 1 #对逻辑接⼝进⾏管理SW1(config-if)#switchport trunk encapsulation dot1q #修改trunk封装模式SW1(config-if)#switchport mode trunk1.2.3三层ethechannel配置在没有三层ethechannel时，三层链路依然可以使⽤负载均衡来进⾏通信；建⽴三层ethechannel后，可以节省IP地址⽹段，间路路由条⽬的编辑（⼀般配置在核⼼层）SW1(config)#int range e0/1-2SW1(config-if-range)#no switchportSW1(config-if-range)#channel-group 1 mode onSW1(config-if-range)#exitSW1(config)#int port-channel 1 #在通道接⼝上配置IP地址SW1(config-if)#ip add 192.168.1.1 255.255.255.05.3 配置channel时的注意点⼆层通道基于负载分担转发流量，三层通道基于负载均衡转发流量负载均衡：访问同⼀⽬标时，将流量按为单位分割后，沿多条路径同时传输负载分担：访问不同⽬标时基于不同链路，或者不同元在访问⽬标时基于不同链路基于不同源MAC（src-mac）为默认规则。
思科聚合组实验报告
一、实验目的1. 理解并掌握思科链路聚合（EtherChannel）的基本概念和技术原理。
2. 学习配置思科交换机上的聚合组，包括物理链路的聚合、聚合模式的设置以及链路聚合的配置和验证。
3. 通过实验验证聚合组在提高网络带宽和冗余性方面的作用。
二、实验环境1. 设备：两台思科交换机（如：Catalyst 3560系列）、两台PC终端、网线若干。
2. 软件：思科IOS软件或模拟器（如：GNS3）。
三、实验原理链路聚合（EtherChannel）是一种将多个物理链路捆绑成一个逻辑链路的技术，从而实现更高的带宽和冗余性。
在思科交换机上，可以通过配置聚合组来实现链路聚合。
四、实验步骤1. 物理连接：将两台交换机的指定端口通过网线连接，形成物理链路。
2. 配置交换机：- 进入交换机配置模式。
- 配置端口模式为trunk。
- 创建聚合组，并将物理端口加入到聚合组中。
- 配置聚合模式（如：LACP、PAgP或on）。
- 配置负载均衡策略（如：源MAC地址、目标MAC地址等）。
3. 验证配置：- 使用show etherchannel summary命令查看聚合组的建立情况。
- 使用show etherchannel port命令查看聚合端口的带宽和状态。
- 在PC终端上测试网络连通性，验证聚合组是否正常工作。
五、实验结果与分析1. 聚合组建立情况：通过show etherchannel summary命令，可以看到聚合组的建立情况，包括聚合组ID、端口状态、链路状态等。
2. 聚合端口带宽：通过show etherchannel port命令，可以看到聚合端口的带宽和状态，包括端口聚合状态、带宽利用率等。
3. 网络连通性测试：在PC终端上测试网络连通性，可以发现聚合组正常工作，提高了网络带宽和冗余性。
六、实验总结通过本次实验，我们成功配置了思科交换机上的聚合组，并验证了其在提高网络带宽和冗余性方面的作用。
实验结果表明，链路聚合是一种有效的网络技术，可以满足大型网络对带宽和可靠性的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、三层EtherChannel技术实现方法＜EtherChannel＞·通过这个技术能够将多个物理端口绑定为一个逻辑端口通过多个端口绑定，能充分利用现有端口来增加带宽。
·Cisco交换机最多允许绑定8个端口。
如果是快速以太网，总带宽可达1600Mbit/s如果是Gbit以太网，总带宽可达16Gbit/s·绑定后的端口默认继承原来物理接口的配置模式。
·etherchannel不支持10M端口的绑定·cisco的交换机不仅可以支持第二层etherchannel,还可以支持第三层etherchannel。
·一个etherchannel内所有的端口都必须具有相同的速率和双工模式。
