高低压配电柜停送电流程及其注意事项
停送电流程及注意事项

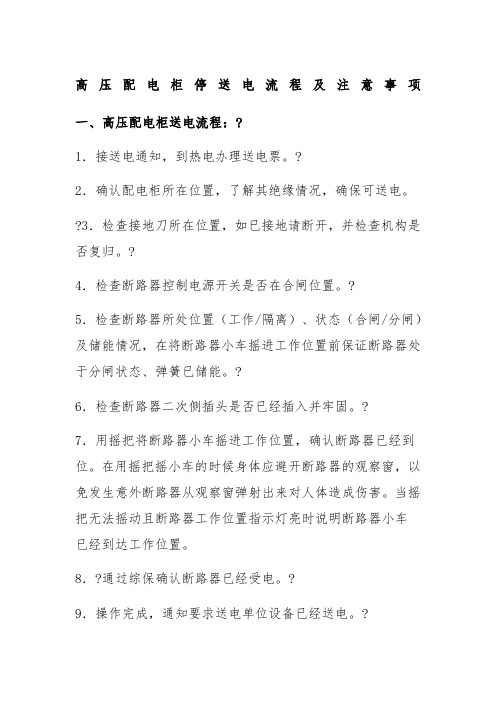

高压配电柜停送电流程及注意事项一、高压配电柜送电流程：?1．接送电通知，到热电办理送电票。
?2．确认配电柜所在位置，了解其绝缘情况，确保可送电。
?3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。
?4．检查断路器控制电源开关是否在合闸位置。
?5．检查断路器所处位置（工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。
?6．检查断路器二次侧插头是否已经插入并牢固。
?7．用摇把将断路器小车摇进工作位置，确认断路器已经到位。
在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害。
当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。
8．?通过综保确认断路器已经受电。
?9．操作完成，通知要求送电单位设备已经送电。
?二、高压配电柜停电流程：?1．接停电通知，到热电办理停电票。
?2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。
?3．用摇把将断路器小车摇出到隔离位置，确认断路器已经到位。
?4．用把手将接地开关合上，确认接地开关已处于合闸状态。
?5．挂“禁止合闸，有人工作”标识牌。
?6．操作完成，通知要求停电单位设备已经停电。
??三、高压配电柜停送电注意事项?1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作，并坚持谁办票谁操作。
?2．务必确认配电柜的正确位置，切忌疏忽大意。
?3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作，一人监护，避免发生误操作。
?4．进行停、送电操作前一定要确认断路器处于分闸状态，合闸状态禁止操作。
5．保证同一状态的不同指示相统一，如有异常应立即停止操作并上报主管领导。
?6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作。
?7．合分接地刀时要用适当的力量，但切忌用蛮力以免损坏机构。
??8．对于在高压设备上停电检修工作，比如检修电动机、变压器或电缆头制作等需要高压设备停电的作业要求检修人员办理电气第一种工作票；检修结束后必须要进行绝缘检测，合格后方可送电。
高低压停送电安全操作规程(标准版)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高低压停送电安全操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.高低压停送电安全操作规程(标准版)一、操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置，对设备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作。
2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作，做好保证安全的组织措施和技术措施，做好符合现场实际的安全措施，方可操作，在操作过程中即使有很小的疑问也必须弄清再行操作。
3、高压操作时应由二人进行，一人监护，一人操作。
二、停送电操作原则1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关，后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开关，后合负荷侧开关的原则进行。
2、停电顺序：与上述操作原则相反。
三、送电流程（一）送电流程1、检查设备复位情况。
2、拆除停电时挂的标示牌。
3、拆除停电后挂的所有接地线解除接地刀闸。
4、合上高压电源进线刀闸，检查电压指示。
5、合上需送电的高压支路电源进线刀闸。
6、合上需送电的高压负荷开关。
7、检查变压器各相、线电压是否为380/220V。
8、合上低压进线电源侧刀闸。
9、合上低压进线侧空气开关。
10、根据运行情况确定是否合母联刀闸、开关。
高低压停送电操作规程范本
高低压停送电操作规程范本高低压停送电操作规程范本之相关制度和职责,一､操作留意事项1､合闸前应检查高压开关､低压总开关､母联开关､以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已恢...一､操作留意事项1､合闸前应检查高压开关､低压总开关､母联开关､以及各支路开关和相配套的刀闸是否在关的位置,对设备检修后的合闸操作还应检查各回路是否有接地线未解除,有关设备是否已复原原状,要仔细核实接线无误后方可进行倒闸操作｡2､合闸前要依据一次系统图供电回路和现场实际的用电状况对号操作,做好保证平安的组织措施和技术措施,做好吻合现场实际的平安措施,方可操作,在操作过程中即使有很小的疑问也务必弄清再行操作｡ 3､高压操作时应由二人进行,一人监护,一人操作｡二､停送电操作原则1､送电原则:要按先合刀闸､后合负荷开关;先合高压开关,后合低压开关;先合侧刀闸,后合负荷侧刀闸;先合电源侧开关,后合负荷侧开关的原则进行｡2､停电顺序:与上述操作原则相反｡三､送电流程(一)送电流程1､检查设备复位状况｡2､拆除停电时挂的标示牌｡3､拆除停电后挂的全部接地线解除接地刀闸｡4､合上高压电源进线刀闸,检查电压指示｡5､合上需送电的高压支路电源进线刀闸｡6､合上需送电的高压负荷开关｡7､检查变压器各相､线电压是否为380/220v｡8､合上低压进线电源侧刀闸｡9､合上低压进线侧｡10､依据运行状况确定是否合母联刀闸､开关｡11､合上电源切换柜进线刀闸｡12､合上电源切换柜,并把kk开关转至手动位｡13､依据要求合上各支路电源进线刀闸､断路器｡14､投入无功赔偿装置并转入自动运行｡15､检查各主干及支路电源是否对称,各元件是否发热过载｡(二)全部停作流程:1､把柜把握器的开关转至手动位置并逐组切除｡2､拉开电容柜断路器､刀闸并放电｡3､切断各支路送电断路器及支路电源进线刀闸｡4､把电源切换柜及发电机把握柜kk开关扳至停止位置｡5､切断母联开关及母联刀闸｡ 6､切断各路低压电源进线主空气开关及低压主刀闸｡7､切断各支路高压断路器及高压支路隔离开关｡8､切断高压电源进线总负荷开关及总刀闸(隔离开关)｡10､对高低压侧电源进出线､母线､变压器､､电缆及开关,刀闸上下各侧进线反复验电,并充分放电｡验电时应反复试验验电器证明验电器完好｡11､在可能来电的各侧分别装设接地线(先接地端､后接导体端)并合上高压支路接地刀闸｡12､在可能来电的各机房,开关柜分别立即上锁并悬挂“线路有人工作,严禁合闸”的标识牌｡停送电平安工作规程第一条:停送电工作是挺直关系着煤炭平安生产和职工生命平安的重大问题,做好停送电平安工作是一项科学的技术管理工作｡依据《煤矿平安规程》和《电业平安工作规程》及集团公司广大机电职工长期工作阅历制定本《停送电平安工作规程》｡一切电气工作人员,在执行停送电工作时,务必严格遵守本规程｡第二条:发布停送电指令或执行停送电工作的人员,务必是按规定经过电气平安规程考试合格,生疏所辖范围内的供电系统的人员担当,操作人员务必是持有“”的人员担当｡没有电工合格证的人员一律不得执行停送电工作｡第三条:井上下一切电气设备,凡在进行停送电工作时,除遵守《煤矿平安规程》和《电业平安工作规程》外,并执行本规程｡若本规程与国家规程有抵触时,以国家规程为准｡第四条:停送电操作人员,对违反本规程的指令有权拒绝执行,同时向发令人申诉理由,提出更正看法,经更正吻合本规程要求时,才能执行｡第五条:对仔细执行本规程避开造成事故者,应赐予表扬或嘉奖｡对违反本规程造成事故者,应仔细分析,吸取教训,视情节轻重,赐予惩处,直至追究刑事责任｡第六条:任何电气设备(包括电缆和电线),无论在检查､修理､安装､迁移､拆除､接电､解脱电源等工作时,要严格禁止带电作业｡第七条:本规程所谓“带电”按其危急程度规定如下:(1)无论任何电气设备(包括电缆和电线),其电压在36伏及以上的导电部分和失去绝缘性能的电缆电线均认为是“带电部分”｡(2)无论任何电气设备(包括电缆和电线)｡虽已切断电源,但未妥当地完成验电､放电､接地､短路之前仍认为是“带电”部分｡(3)一切电气设备的外壳,配电设备的构架,电缆的附件和电缆的金属外皮等的接地装置遭到破坏时,即认为是“带电”部分｡第八条:本规程所谓“停送电工作”系指执行第6条任务时,在井上下降配电站(室)输配电线路上,动力和照明等设备的开关上,进行停送电操作及在被停电部分的一切电气设备上进行工作,不论全部的或局部的,凡有以上工作,均称为“停送电工作”｡第九条:本规程适用于集团公司所属各单位范围内的停送电工作,作为贯彻《煤矿平安规程》和《电业平安工作规程》的详细规定｡各单位在执行中如遇特别状况,可依据现场详细要求,另制定补充措施,但不得与本规程相抵触｡第十条:各单位在执行中,要广泛收集群众看法,随时报集团公司,以便不断总结阅历和教训,使本规程逐步完善｡第一章一般规定第十一条:井上下全部降､配电站(室),务必挂有该供电范围内的供电系统图,当系统变动时应随之修改,务必作到图与实际相符｡全部开关上应当装设标记牌,标明开关的名称和编号,以供操作人员识别,防止发生误操作｡第十二条:检修､改装井上下一切线路时,应做好如下事项:(1)开工前,井上应绘制按地形方向,导线排列位置和交叉顺序的线路布置草图,将检修或改装部分用醒目的颜色标明｡井下应将原线路图和改造图同时出两份,用文字解释改装步骤｡ (2)在绘制草图时,要特殊留意反馈电的可能性,如双回路､环行线路､变压器和电压等,均须在其可能反馈电的回路中表示明显的断开点,支配防止反送电的措施,并指定专人检查断开的状况是否牢靠｡(3)工作前,工作负责人应召集参与该项工程的工作人员,把检修或改装的目的､任务､平安措施和人员分工,按图讲解清晰｡第十三条:在备用和停用的设备､线路上进行工作时,也应履行停送电手续,事前与有关单位和人员联系清晰,并妥当地完成验电､放电､接地和短路,证明的确无电时才能进行工作,否则认为“带电”,不得进行工作｡第十四条:在进行高压停送电工作时,务必用法合格的平安用具(绝缘手套､绝缘鞋､绝缘台等)｡第十五条:如遇分路开关突然掉闸｡可依据下列规定处理｡(1)供井下的分路开关掉闸,没有查明缘由不准抢送｡(2)供井上的分路开关柜因过流淌作掉闸(有动作指示),务必通知有关单位查明缘由,待切断事故点后,方可进行送电｡(3)确系由于操作机构失灵,或受到某种缘由的碰触和震精而造成的掉闸,可以抢送｡(4)由于系统短路,使装有无压释放器的井下分路开关动作掉闸,又查明确非本开关馈出系统的事故(过流继电器无动作指示时),也可抢送｡第十六条:已经停电的设备和线路,随时都有突然来电的可能,所以在未完成平安措施之前,不得触及设备和线路或进入遮护栏内｡第十七条:在双电源供电的设备和线路上停电工作(包括环行供电方式)或双回线任停其中一回线路工作时,务必同时申请切断工作点两端的电源,以防反馈｡且停电工作点两侧都务必进行接地短路,使工作人员处于接地线包围中,以确保平安｡第二章对停送电工作人员的要求及职责范围第十八条:对下列状况者,不得令其参与停送电有关工作:(1) 精神病患者｡ (2) 有影响工作的残疾人员｡(3) 工作前饮酒或者因其他缘由致使精神不振者｡(4) 未经平安规程考试合格,没有发给“电工证”者｡(5) 如需登杆爬高,不得患有高血压症致使头晕者｡第十九条:一切电气工作应学会触电紧急急救法｡第二十条:对停送电工作人员的要求｡(1)全矿性的停送电负责人,应由负责全矿的输配电技术人员担当｡局部性的停送电负责人,应由该专责范围内的技术人员担当｡停送电负责人不在时,可由单位领导指定能胜任的人员一人负责代理｡(2)检修工程的停送电工作,应由该项工程的负责人或由该项工程负责人委派一名能胜任的人员担当｡(3)停送电操作,由降､配电站(室)专责值班人员担当,在高压(3kv 及以上)设备上进行操作时,一般应有二人来执行,其中一人对设备较为生疏者作监护｡井下单人值班的配电室停送电操作可由一人执行｡无人值守的配电室和局部地区的开关停送电操作,应由工作负责人指派能胜任此工作的人员一人担当,中途不得任凭更换人员｡第二十一条:停送电工作人员的职责范围｡(1)停送电负责人,负责支配全部停送电的有关工作,审查停送电申请,签发工作票,发布停送电指令,对外联系停送电事项,办理停送电手续,监督检查工作人员遵守本规程｡(2)工作负责人负责本工作范围内的停送电工作,正确指挥全部工作和发布停送电指令｡工作前,对工作人员交代清晰工作任务和平安措施,监督､监护工作人员遵守本规程｡(3)工作负责人在送电之前后负责检查一切平安措施是否完备妥当,有关开关的合闸位置是否正确牢靠｡(4)停送电操作人,务必严格依据合闸与拉闸的操作顺序进行操作,并负责完成保证平安的技术措施｡不经本范围工作负责人许可,不准任何人代替｡如遇漏电､火灾等特别状况可不受此限,但没有电气常识和对电气设备及线路系统不生疏的人,也不得进行操作｡(5)凡在两人值班的降､配电站(室)进行停送电操作时,务必有监护人仔细监护,准时订正错误的操作,监护人的技术水平一般不得低于操作人｡第二十二条:外单位来联系停送电工作的人员,务必持有单位介绍,否则不予接待｡第二十三条:停送电工作人员,务必生疏本范围内的输配电系统｡第三章停送电制度第二十四条:发布停送电指令和接受指令时,务必严格执行以下制度:(1)务必由本范围的工作负责人一人发布停送电指令｡(2)发布人应向操作人严峻地､反复地交代清晰指令内容｡(3)接受指令人接到指令后,应具体做好记录(指有人值班的降､配电站室),然后依据记录再向发令人重复一遍,如对指令内容有怀疑时,应要求发令人加以说明｡(4)发布送电指令时,指令人与操作人应彼此提问,如线路上的全部工作人员是否已经全部撤离短路接地线是否已经拆除四周环境是否已经清理妥当还有无阻碍物等等,以提示对方留意和警惕,保证平安送电｡第二十五条:进行停送电工作时,应按下列步骤办理｡一､在有人值班的降､配电站(室)进行停送电工作时:(1)在设备或线路上进行工作之前,务必由工作负责人提前与有关单位联系,支配好单位之间的协作事项｡(2)申请停电时(包括井下高压系统),由申请停电的工程负责人填写停电工作票或停电联系单,经主管降､配电站(室)的技术人员签发后,交降､配电站(室)值班负责人｡(3)降､配电站(室)值班人员,在接到停送电指令或停送电工作票时,务必依据模拟母线板,先进行模拟操作,确认正确后,按其顺序填写操作票｡进行操作时应有监护人在场监护,监护人按已经填好的操作票顺序念颂,操作人重复念颂,念一项,操作一项,每操作完一项,进行检查无误后,作一个记号“v”同时注明操作时间,以防遗漏和便以查对｡(4)停电操作完后,降､配电站(室)值班人员,应将对号牌的一半交给停电申请人,另一半挂于停电开关的手柄上｡(5)工作完成后,需求送电时,务必办理申请送电手续,并将对号牌交给降､配电站(室)值班人员｡(6)降､配电站(室)值班人员,接到申请送电手续时,务必认真核对对号牌与所要操作的盘对号牌是否相同,的确无误时,申请送电人在申请送电工作票上签字后,才能进行送电操作｡(7)申请送电人一经离开工作现场,去办理送电手续时,即认为设备或线路上已经带电,确定禁止再连续工作｡(8)操作人在进行送电操作前,应询问申请送电人员,室外工作接地线是否拆除,并检查本室将要送电的开关本身的短路接地线是否拆除,只有当短路接地线拆除后,并将开关盘(柜)锁好才能进行合闸送电｡ (9)井下,如在一个开关挂有两个停电警示牌时,在尚未全部收回停电警示牌之前不准合闸送电｡二､在无人值班的配电室或在线路上的分路开关进行停送电工作时: (1)工作前,工作负责人务必与有关单位联系,支配好有关单位之间的协作事项｡(2)务必由工作负责人指定专人进行停送电操作,停送电操作应是同一人进行｡(3)停电后,应将开关操作手柄锁住,并悬挂停电警示牌｡停电牌的正面应写有“禁止合闸､有人工作”的字样,反面应写有工作人姓名｡不准在一个停电警示牌的上一面写“停电”,另一面写“送电”的不正确做法｡(4)工作完成后,务必得到工作负责人的指令后才能进行合闸送电｡严格禁止用信号､摆灯､叫话或估量时间等不行靠的做法指挥送电｡(5)在同一电源开关的若干分支线路上,同时进行数项工作时,各项工作负责人务必将本人的停电警示牌挂于开关手柄上,不准趁别人申请停电的机会,不挂自己的停电警示牌而进行工作｡工作完毕后各项工作负责人应准时撤销自己的停电警示牌,只有当最终一个停电警示牌销后才能合闸送电｡第二十六条:停送电操作之前,操作人员务必仔细查清所要停､送的设备､线路,是否与工作票要求的相同,经核对的确无误后,方可进行操作｡第二十七条:工作全部完成后,要求送电前,工作负责人务必对现场进行具体检查;接线是否正确､合格;螺丝､垫圈､卡爪等是否齐全紧固,有无毛刺,有无障碍物等,以免送电后发生短路､冒火或其他事故｡第四章停送电工作的平安措施第二十八条:在井上下的电气设备或线路上进行工作时,务必按下列步骤完成各项平安技术措施｡(1)停送电前务必与有关部门汇报或联系妥当｡(2)停电拉闸操作务必依据开关､负荷侧刀闸､母线侧刀闸的顺序依次操作｡送电合闸的顺序与此相反,严禁带负荷拉刀闸｡(3)开关停电后务必将其手柄锁住,并悬挂“禁止送电､有人工作”字样的停电警示牌和停送电对号牌,以防发生误操作｡(4)验电时,务必留意用法与其电压等级相适应的验电器｡验电前,应先在有电的设备上进行试验,的确证明验电器良好,而后再检验被切断电源的设备､线路有无电压｡在室外进行验电工作时,往往由于阳光的作用,不易辨清验电器是否有电｡因此,应特殊慎重､加倍留心,取得确无电压的牢靠证明,可依据不怜悯况,实行以下方法:1､切断电源后,务必在降､配电站(室)内进行验电｡2､在室外线路上(尤其在分支或环行线路上),务必在用电设备(如､变压器､照明灯等)地点进行观看､听闻､试验和最终进行验电｡(1)经检验证明确无电压后,方可将导体进行放电和打短路接地｡进行这项工作时,应先连接地端,后接导线端｡同杆同塔架设的多层线路连接地线时,应先接低压,后接高压,先接下层,后接上层｡装､拆接地线时,工作人员应用法绝缘棒或戴绝缘手套,人体不得触及接地线｡(2)在部分停电设备上进行工作时,工作人员在进行工作中正常活动范围的距离: 35kv电压等级时为1米,10kv及以下电压等级时为0.7米,小于规定距离的未停电设备,应装设临时遮栏,临时遮栏与带电部分的距离不得小于35kv时0.6米,10kv及以下时为0.35米｡临时遮拦可用干燥木料,橡胶或其他坚韧绝缘材料制成,装设应牢固牢靠,并悬挂“止步,高压危急!”的警示牌,以保证工作人员不致触及带电部分,照实行这些措施仍认为不妥时,务必将邻近的带电部分的电源切断｡(3)上述措施完成后,工作负责人应再进行一次具体检查,只有当这些措施均妥当的完成后,才准许开头工作｡第二十九条:停电检修,检修工作完成后,务必依据下列步骤进行送电｡(1)工作负责人务必具体检查线路和设备是否正常,接地是否正确｡(2)拆除短路接地线时,务必先拆除导体的一端,然后拆除接地的一端｡(3)按停送电制度和各项操作规定进行送电,在合闸送电的同时,要留意表计的指示,如发觉异样现象时,应立即拉闸,并报告工作负责人和有关领导,以便准时查找缘由｡第三十条:在电容器上进行停电工作时,应先断开电源,将电容器逐台放电接地后,才能进行工作｡第三十一条:在线路杆塔上进行工作时,登杆之前,工作负责人务必查明被停电线路和杆号是否精确,经查明的确无误后,才能指挥登杆人员登杆工作｡在未获得工作负责人的许可,不准擅自登杆｡第三十二条:执行停送电操作时,务必按下列规定用法绝缘用具:(1)操作高压(3kv及以上)电气设备时,操作人员应戴绝缘手套,穿绝缘靴或站在绝缘(垫)台上｡(2)操作千伏级电气设备时,应戴绝缘手套或穿绝缘靴｡(3)操作之前首先应检查设备的接地装置是否完整牢靠,凡接地装置已经损坏的电气设备不准进行操作｡第三十三条:工作人员在巡察检查时,如发觉有切断电源的开关,在未了解状况以前,不行轻易合闸送电,只有当状况的确了解时并得到有关人员同意后方可合闸送电｡第三十四条:在安装用法的矿用防爆开关上工作时,务必提前将上一级开关切断､锁住,悬挂“禁止合闸､有人工作”字样的停电警示牌后,并完成验电､接地等平安措施时才能开头工作｡第三十五条:在高压防爆上停电工作时,切断开关后务必将前身拉出,使开关本体与电源部分牢靠隔离｡第三十六条:在装有把握器的设备上进行工作时(如井下各种型号的机组等),仅拉开把握器不能认为是停电,还务必切断电源开关才能工本文格式为Word 版，下载可任意编辑第 11 页 共 11 页作｡第三十七条:一切参与工作的人员,务必听从工作负责人一人指挥,除工作负责人外,其他参与工作的人员不准指挥｡第三十八条:工作完成后,工作负责人应指令全部现场人员撤离工作地点至确定距离,清点人数和工具,并监护工作人员不准在接近导电部分｡第三十九条:参与停送电工作的人员,务必扣紧袖口,禁止不穿上衣或卷起袖口进行工作｡第四十条:在带电设备的非导电部分进行工作时,应留意下列事项: (1)接地装置务必牢靠,必要时可另加设就地接地｡(2)虽非导电部分,但距离带电部分较近又不能这遮护时,也务必切断电源再进行工作｡(3)在非导电部分进行工作的条件虽然具备,但务必考虑到在工作过程中,一旦操作不当或其他缘由,简洁使工具或人体等可触及到导电部分,也务必切断电源再进行工作｡第四十一条:井下不得带电检修､搬迁电气设备､电缆和电线｡检修或搬迁前,务必切断电源,检查瓦斯｡在其巷道风流中瓦斯浓度低于1%时,再用与电源电压相适应的电笔检验;检验无电后,方可进行导体对地放电｡把握设备内部安有放电装置的,不受此限｡全部开关的闭锁装置务必能牢靠地防止擅自送电,防止擅自开盖操作,开关手把在切断电源时务必闭锁,并悬挂“禁止合闸､有人工作”字样的停电警示牌,只有执行这项工作的人员才有权取下此牌送电｡第四十二条:在井下进行停电工作时,切断电源后务必将导体接地放电,接地放电前,对可能积聚沼气的地方,务必进行检查,当沼气浓度在1%以下时,才准放电｡公司规章制度 销售工作描述 销售职位描述 商场管理制度 门店管理制度 超市管理制度。
高低压配电柜停送电流程及其注意事项
高低压配电柜停送电流程及其注意事项高低压配电柜停送电流程及其注意事项:高低压配电柜是电力系统中常见的设备，用于控制电能的分配和保护。
在停送电过程中，需要谨慎操作，以确保安全和正常运行。
下面将详细介绍高低压配电柜停送电的流程及注意事项。
1.停电流程:1.1停电前准备:(1)确定停电范围:停电前需要先确定停电范围，并告知相关人员，特别是在有人使用电器设备的地方。
(2)停电通知:停电前需要向相关单位和人员发出停电通知，确保相关单位和人员做好停电前的准备工作。
(3)配电柜状态检查:检查配电柜的运行状态，确保操作正常，同时关闭所有电器设备。
1.2断开电源:(1)断开高压电源:断开高压电源时，需要先关闭高压电源开关，确保电源与设备之间完全断开。
(2)断开低压电源:断开低压电源时，需要先关闭低压电源开关，再将断路器切换到断开位置。
1.3安全检查:(1)安全检查:在断开电源后，需要进行安全检查，检查是否有电击风险，确保停电过程中无安全隐患。
(2)封闭设备:停电后，需要将相关设备进行封闭，防止非授权人员接触设备。
2.送电流程:2.1恢复电源:(1)恢复低压电源:先将低压电源开关切换到接通位置，再打开低压电源开关，确保电源与设备连接正常。
(2)恢复高压电源:再将高压电源开关切换到接通位置，打开高压电源开关，保证高压电源正常供电。
2.2测试设备:(1)检查设备:恢复电源后，需要检查所有设备的运行状态，确保设备正常运行。
(2)测试电流:可以进行电流测试，确保电流符合设定值，无异常。
3.注意事项:3.1安全保护:在停送电过程中，必须要确保安全，避免触电事故的发生。
操作人员应该穿戴好防护装备，严格遵守操作规程，确保自身和他人的安全。
3.2合理安排停电时间:停电时间应该在业务不繁忙、人员较少的时间段进行，避免影响正常工作和生活。
3.3注意设备保养:在停送电过程中，需要定期对配电柜进行检查和保养，确保设备的正常运行，延长设备的使用寿命。
高低压柜操作规程
001高压开关柜操作规程一、送电操作程序1、穿戴好防护用品，用高压试电器确认市高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作，拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上，然后顺时针反向蓄能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序1、断开高压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关，听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作，合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。
送电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、检查要送电的开关确实在试验位置；3、断开接地刀闸；4、检查断路器是否在试验位置，储能回路电源指示灯亮；5、用摇把将开关摇入工作位置，同时开关柜上状态显示器显示工作位置；6、按“合闸”按钮，使断路器合闸，观察合闸指示灯亮、带电显示器亮；7、确认一切正常后，送电操作结束，挂运行标示牌。
停电：1、首先应检查核对是否为操作的柜体，否则不准擅自操作；2、按“停止”按钮，使断路器分闸，观察分闸指示灯亮、带电显示器灭；3、将高压柜断路器摇到试验位置，同时开关柜上状态显示器显示试验位置；4、再观察高压带电显示器，指示灯熄灭，确认一切正常后，停电操作结束；5、合上接地刀闸（需检修时操作）；6、在停电设备上悬挂停电指示牌。
002低压开关柜安全操作规程一、准备工作1、特殊工作作业持证上岗并按规定进行定期专业培训，保证证件有效。
2、操作人员在操作前检查绝缘手套及绝缘鞋、绝缘杆是否在安全有效期内，按操作项目规范要求穿戴好劳动保护用品。
高低压配电柜停送电流程及要点分析
高低压配电柜停送电流程及要点分析1.进入停送电程序前，应先在操作屏上进行相关设置。
Before entering the power-off process, relevant settings should be made on the operation screen first.2.先关闭高压柜，确保高压柜处于安全状态。
Close the high-voltage cabinet first to ensure it is in a safe state.3.然后关闭低压柜，确保整个配电系统停电。
Then, close the low-voltage cabinet to ensure the entire distribution system is powered off.4.在停送电过程中，需要密切关注各个部位的状态变化。
During the power-off process, it is necessary to closely monitor the changes in the status of each part.5.在停送电过程中，需要确保所有操作人员在安全距离之外。
During the power-off process, it is necessary to ensure that all operators are at a safe distance.6.确认所有的电器设备都已停电后，始终牢记安全第一的原则。
After confirming that all electrical equipment has been powered off, always remember the principle of safety first.7.定期进行停送电演练，以确保操作人员熟练掌握停送电程序。
Regular power-off drills should be conducted to ensurethat operators are proficient in the power-off procedures.8.在恢复送电之前，需要对配电柜进行全面的检查和测试。
低压柜停送电操作步骤
低压柜是电力系统中重要的配电设备之一，用于对低压负荷进行开关、保护和控制。
在维护、检修或更换设备时，需要对低压柜进行停送电操作。
本文将详细介绍低压柜停送电的操作步骤。
一、停电前的准备工作1.确认停电原因和范围，了解停电设备的情况。
2.通知相关人员做好停电准备，特别是与停电设备相关的工作人员。
3.准备好必要的工具和设备，如手电筒、扳手、螺丝刀等。
4.在停电前，先断开低压进线断路器，然后拉开低压出线断路器。
5.检查所有电器设备是否已经断电，特别是一些重要设备如变压器、电机等。
二、停电后的操作步骤1.检查低压柜内部情况，包括清洁、紧固螺丝、更换损坏的零部件等。
2.检查低压柜的接线是否正确，特别是主回路和辅助回路的接线是否正确。
3.检查低压柜的保护装置是否正常工作，如过流保护、短路保护等。
4.检查低压柜的仪表是否正常工作，如电压表、电流表、功率表等。
5.检查低压柜的门板是否关闭严密，门锁是否完好。
三、恢复供电的操作步骤1.完成维护工作后，重新合上低压进线断路器和低压出线断路器。
2.进行试运行，检查设备是否正常运转，如有问题及时处理。
3.检查低压柜的各项指标是否符合要求，如电压、电流、功率等。
4.确保所有人员已经撤离现场，没有任何危险存在。
5.最后，恢复供电并记录操作过程和结果。
四、注意事项1.在进行停送电操作时，必须严格遵守操作规程，确保操作安全。
2.在操作过程中，要注意保持清醒头脑，不要随意触碰电器设备。
3.在操作过程中，要注意保护自己的安全，如佩戴绝缘手套、穿戴防护服等。
4.在操作过程中，要注意与其他工作人员的沟通协调，确保操作顺利进行。
总之，低压柜停送电操作是一项非常重要的工作，需要认真细致地进行。
只有掌握了正确的操作步骤和注意事项，才能保证操作的安全和顺利进行。
高低压配电柜停送电流程及其注意事项
高压配电柜停送电流程及注意事项一、高压配电柜送电流程：1．接送电通知，到热电办理送电票。
2．确认配电柜所在位置，了解其绝缘情况,确保可送电.3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。
检查接地刀所在位置的方法:4．检查断路器控制电源开关是否在合闸位置。
5．检查断路器所处位置(工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。
检查断路器状态的方法：检查储能情况的方法：6．检查断路器二次侧插头是否已经插入并牢固.7．用摇把将断路器小车摇进工作位置,确认断路器已经到位。
在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害。
当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。
8．通过综保确认断路器已经受电。
9．操作完成，通知要求送电单位设备已经送电。
二、高压配电柜停电流程：1．接停电通知，到热电办理停电票。
2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。
3．用摇把将断路器小车摇出到隔离位置,确认断路器已经到位。
4．用把手将接地开关合上，确认接地开关已处于合闸状态。
5．挂“禁止合闸，有人工作"标识牌.6．操作完成，通知要求停电单位设备已经停电。
三、高压配电柜停送电注意事项1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作,并坚持谁办票谁操作.2．务必确认配电柜的正确位置，切忌疏忽大意。
3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作，一人监护，避免发生误操作。
4．进行停、送电操作前一定要确认断路器处于分闸状态，合闸状态禁止操作.5．保证同一状态的不同指示相统一,如有异常应立即停止操作并上报主管领导。
6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作.7．合分接地刀时要用适当的力量,但切忌用蛮力以免损坏机构。
配电室停送电操作规程
配电室停送电操作规程
停电有多种形式，停电后进入配电室首先检查停电是高压还是低压，再根据具体情况决定采取的措施。
一、低压停电
1、只是低压停电的现象：停电后高压仪表柜上的电压有指示，且指示在6KV上，低压进线柜电源红色停止按钮的指示灯可以直接低压送电。
2、送电方法：按低压配电柜上的启动按钮启动低压总开关。
3、启动后低压线路送电，各运转设备可以启动使用。
若启动时发现开关声音异常，可停止后再启动。
二、高压停电备用线路有电，倒用备用线路
1、只是一路停电的现象：如果低压进线柜电源启动、停止按钮指示灯均熄灭，表示低压无电，高压电压为0时，应进入高压配电室。
首先检查高压操作柜上的高压带电显示装置，若原使用线路A、B、C 三项的三个指示灯全部熄灭，而备用线路A、B、C三项的三个指示灯全部灯亮，说明备用线路有电，应导入备用线路。
2、倒电顺序及方法：
⑴倒电顺序：首先拉下原在用并已经停电的线路高压总开关，再将备用线路送电。
⑵倒电方法：拉下原在用并已经停电的线路高压总开关，打开备用线路的开关锁，合上备用线路总开关。
3、低压配电柜送电：按低压配电柜上的启动按钮启动低压总开关。
启动后低压线路送电，各运转设备可以启动使用。
高低压配电柜停送电流程及其注意事项
高低压配电柜停送电流程及其注意事项引言高低压配电柜在电力系统中扮演着至关重要的角色，负责电能的分配和保护。
停送电过程是维护、检修和升级电力设备的必要环节。
在执行停送电操作时，必须遵循严格的程序和安全准则，以确保工作人员的安全和电网的可靠性。
本文将深入探讨高低压配电柜的停送电流程以及必须遵守的注意事项。
第一部分：高低压配电柜停送电流程步骤1：计划与备份在进行停送电操作之前，必须进行详细的计划。
这包括确定停电时间、通知相关部门和设备操作人员、准备必要的备用电源（如发电机组）以确保持续供电，以及制定紧急应对计划。
此外，检查所有必需工具和设备，确保它们处于良好状态。
步骤2：停电前准备在执行停送电操作之前，需要采取一些关键步骤：•制定停电计划：明确定义停电的范围，包括哪些设备将停电，哪些设备将继续运行。
•进行设备隔离：通过关闭相应的开关、断路器或刀闸来隔离将要维护的设备。
•放置警告标志：在工作区域周围放置明显的警告标志，提醒人员不要接近。
•确保工作区域通风良好：如果有可能，提供足够的通风，以避免有害气体积累。
步骤3：实施停电一旦所有准备工作就绪，可以执行停电操作：•逐一切断电源：按照停电计划的要求，逐一关闭相关设备的电源。
确保在关闭电源前进行最后的检查。
•验证电源中断：使用测试设备验证电源已被成功中断，确保没有电流流过设备。
•设备标识：在维护的设备上贴上明显的标识，表明它们正在维修中。
•安全解锁：将相应的开关或刀闸锁定，以确保无法意外启动设备。
•安全接地：将设备接地，以防止静电积聚和电击。
步骤4：维护和检修这是停电过程的核心部分。
在维护和检修期间，工作人员必须遵循安全规程，使用正确的工具和设备，以防止事故和电击。
维修人员应在维修设备之前进行必要的安全培训，并穿戴适当的个人防护装备。
步骤5：恢复供电一旦维护和检修完成，可以开始供电恢复过程：•清除设备标识和解锁：移除设备上的标识，解锁相应的开关或刀闸。
•恢复电源：按照停电计划的要求，逐一重新通电，确保供电顺利恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压配电柜停送电流程及注意事项
一、高压配电柜送电流程：
1．接送电通知，到热电办理送电票。
2．确认配电柜所在位置，了解其绝缘情况，确保可送电。
3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。
检查接地刀所在位置的方法：
4．检查断路器控制电源开关是否在合闸位置。
5．检查断路器所处位置（工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。
检查断路器状态的方法：
检查储能情况的方法：
6．检查断路器二次侧插头是否已经插入并牢固。
7．用摇把将断路器小车摇进工作位置，确认断路器已经到位。
在用摇把摇小车的时候身体应避开断路器的观察窗，以免发生意外断路器从观察窗弹射出来对人体造成伤害。
当摇把无法摇动且断路器工作位置指示灯亮时说明断路器小车已经到达工作位置。
8．通过综保确认断路器已经受电。
9．操作完成，通知要求送电单位设备已经送电。
二、高压配电柜停电流程：
1．接停电通知，到热电办理停电票。
2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。
3．用摇把将断路器小车摇出到隔离位置，确认断路器已经到位。
4．用把手将接地开关合上，确认接地开关已处于合闸状态。
5．挂“禁止合闸，有人工作”标识牌。
6．操作完成，通知要求停电单位设备已经停电。
三、高压配电柜停送电注意事项
1．配电室值班人员接车间停、送电通知时必须到热电办理工作票，有票方可进行操作，并坚持谁办票谁操作。
2．务必确认配电柜的正确位置，切忌疏忽大意。
3．在进行操作时必须穿戴绝缘手套、绝缘鞋；同时一人操作，一人监护，避免发生误操作。
4．进行停、送电操作前一定要确认断路器处于分闸状态，合闸状态禁止操作。
5．保证同一状态的不同指示相统一，如有异常应立即停止操作并上报主管领导。
6．在进行停、送电操作前务必确认配电柜各部件的位置或状态允许进行操作。
7．合分接地刀时要用适当的力量，但切忌用蛮力以免损坏机构。
8．对于在高压设备上停电检修工作，比如检修电动机、变压器或电缆头制作等需要高压设备停电的作业要求检修人员办理电气第一种工作票；检修结束后必须要进行绝缘检测，合格后方可送电。
9．操作完成后要及时通知停、送电联系人。
高压电动机停送电流程及注意事项
一、高压电动机送电流程：
1．接送电通知，到热电办理送电票。
2．确认配电柜所在位置，了解其送电前检查情况（绝缘、工艺、现场等），确保可送电。
3．检查接地刀所在位置，如已接地请断开，并检查机构是否复归。
4．检查断路器控制电源开关是否在合闸位置。
5．检查断路器所处位置（工作/隔离）、状态（合闸/分闸）及储能情况，在将断路器小车摇进工作位置前保证断路器处于分闸状态、弹簧已储能。
6．检查断路器二次侧插头是否已经插入并牢固。
7．用摇把将断路器小车摇进工作位置，确认断路器已经到位。
8．通过综保确认断路器已经受电。
9．操作完成，通知要求送电单位设备已经送电。
二、高压配电柜停电流程：
1．接停电通知，到热电办理停电票。
2．确认配电柜所在位置，确认断路器已处于分闸状态，确保可进行停电操作。
3．用摇把将断路器小车摇出到隔离位置，确认断路器已经到位。
4．用把手将接地开关合上，确认接地开关已处于合闸状态。
5．挂“禁止合闸，有人工作”标识牌。
6．操作完成，通知要求停电单位设备已经停电。
三、高压电动机停送电注意事项
1．高压电动机首次送电、检修结束或长时间（一个月）不开，再次送电前必须对该台设备进行绝缘检测或假动作试验，合格后方可送电。
2．高压电动机的送电，只是把断路器小车推到工作位置，电机的开或停要在现场或者主控由工艺人员开停。
电气人员没有权力在配电室启停电机（特殊情况除外）。
3.对于停电检修的高压电动机同时应停控制电源。
若由于设计问题，停掉控制电源就会报警；如果不停控制电源，则有现场操作柱指示灯亮，此时要向检修人员解释清楚。
4.对于在高压电动机上停电检修工作，停电前应要求检修人员出示《设备检修许可证》；检修工作结束后，应在《设备检修许可证》的结束手续办理后，方可按送电程序恢复供电。
5.如在设备试车期间需要暂时停电的设备，视同设备检修，也需办理检修许可证
低压配电柜停送电流程及注意事项
一、低压配电柜送电流程
1．接送电通知，办理送电票。
2．确认设备开关、抽屉所在位置。
3．对送电设备进行绝缘测试，确保可送电。
4．将开关打到工作位置。
5．操作完成，通知要求送电单位设备已送电。
二、低压配电柜停电流程
1．接停电通知，办理停电票。
2．确认设备开关、抽屉所在位置。
3．确认设备已停止运行，确保可进行停电操作。
4．将设备开关断开或将抽屉从配电柜中抽出。
5．挂“禁止合闸，有人工作”标示牌。
6．操作完成，通知要求停电单位设备已经停电。
三、低压配电柜停送电注意事项
1．配电室值班人员接车间设备（线路）停送电或拆除通知时，必须办理停送电工作票，有票方可进行操作。
2．务必确认配电柜的正确位置，切忌疏忽大意。
3．停电操作前一定要确认设备处于停止状态，运行状态禁止操作。
4．送电操作前必须对送电设备进行绝缘测试，绝缘不合格（<0.5MΩ）不能送电。
5．操作完成后要及时通知停、送电联系人。
6．停、送电操作要记录到交接班记录本上。
7．低压配电柜的送电，只是把开关、抽屉合到工作位置，设备的开、停要在现场或者主控由工艺人员开停。
配电室人员没有权力启停调试设备（特殊情况除外）。
