浙江理工大学模拟电子技术基础期末考试试题(A)
2019年浙江理工大学模电试题及答案.doc

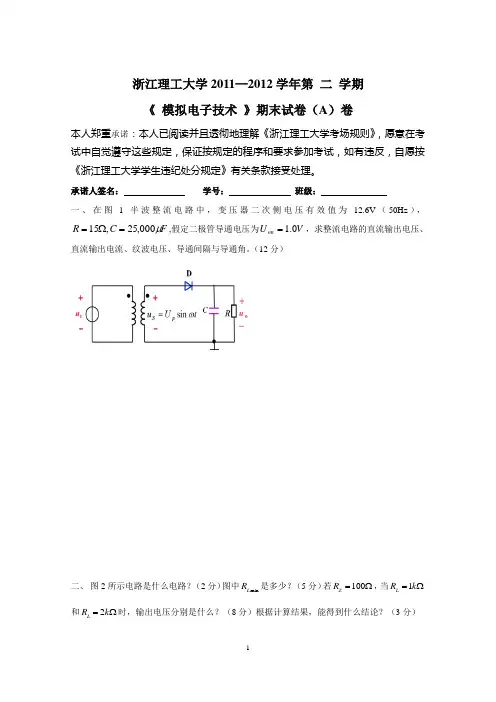

浙江理工大学2011—2012学年第 二 学期 《 模拟电子技术 》期末试卷（A ）卷本人郑重承诺：本人已阅读并且透彻地理解《浙江理工大学考场规则》，愿意在考试中自觉遵守这些规定，保证按规定的程序和要求参加考试，如有违反，自愿按《浙江理工大学学生违纪处分规定》有关条款接受处理。
承诺人签名： 学号： 班级：一、在图1半波整流电路中，变压器二次侧电压有效值为12.6V （50Hz ），F C R μ000,25,15=Ω=,假定二极管导通电压为V U on 0.1=，求整流电路的直流输出电压、直流输出电流、纹波电压、导通间隔与导通角。
（12分）二、 图2所示电路是什么电路？（2分）图中min L R 是多少？（5分）若100Z R =Ω，当1L R k =Ω和2L R k =Ω时，输出电压分别是什么？（8分）根据计算结果，能得到什么结论？（3分）三、已知已知V U V A K M R k R V U TN n G D D D 1/2602103.32==Ω=Ω==、、、、μ ，计算图3所示两电阻偏置MOSFET 放大电路的工作点Q(DS D U I 、)，判断晶体管工作区域。
（10分）-V3.3+四、电路如图4所示，晶体管的 ＝100。
A 、R i和R o；（12分）（1）求电路的Q点、u（2）若电容C e开路，则将引起电路的哪些动态参数发生变化？如何变化？（6分）五、设计一个比例运算电路，要求输入电阻R i＝20kΩ，比例系数为－100。
（10分）六、判断图5所示电路能否正常放大输入信号？（2分）为什么？（3分）如果在T的栅极和电源间接上一个电阻R，对电路有什么影响？（3分）画出修改后的交流小信号电路模型（5分）。
写出放大倍数表达式。
（3分）七、图6所示的功率放大器产生8V p-p的正弦波，确定其效率。
（8分）八、图9所示电路中，R1＝200Ω、R2是200Ω可调电阻，假设7805的静态电流为6mA，计算输出电压U O的取值范围。
模拟电子技术基础期末考试试题及答案
模拟电子技术基础期末考试试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，放大器的输入信号频率增加时，其放大倍数将（）A. 增加B. 减少C. 不变D. 无法确定答案：B2. 在放大电路中，静态工作点的选择应保证（）A. 电压放大倍数最大B. 功耗最小C. 失真最小D. 静态工作点位于交流负载线的中点答案：D3. 以下哪种电路属于电流串联负反馈（）A. 射极输出器B. 电压串联负反馈C. 电流并联负反馈D. 电压并联负反馈答案：A4. 在运算放大器的线性区，其输出电压与输入电压的关系为（）A. Vo = A (V+ - V-)B. Vo = A (V- - V+)C. Vo = A (V+ + V-)D. Vo = A (V+ V-)答案：A5. 以下哪种滤波器具有高通特性（）A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：B6. 以下哪种电路可以实现模拟乘法运算（）A. 比较器B. 积分器C. 微分器D. 乘法器答案：D7. 在模拟乘法器中，两个输入信号的频率分别为ω1和ω2，输出信号的频率可能包含以下哪些成分（）A. ω1B. ω2C. ω1 + ω2D. ω1 - ω2答案：ABCD8. 在运放组成的积分器电路中，输入信号为正弦波，输出信号波形为（）A. 正弦波B. 余弦波C. 直线D. 抛物线答案：D9. 以下哪种电路可以实现电压-频率转换（）A. 电压比较器B. 电压跟随器C. 电压-频率转换器D. 电压-电流转换器答案：C10. 在模拟电子技术中，以下哪种电路属于模拟乘法器（）A. 二极管乘法器B. 模拟乘法器C. 电压放大器D. 电流放大器答案：B二、填空题（每题2分，共20分）1. 放大器的输入信号频率增加时，其放大倍数将______（填“增加”、“减少”、“不变”）。
答案：减少2. 放大电路中，静态工作点的选择应保证静态工作点位于______（填“交流负载线的中点”、“输入特性曲线的中点”、“输出特性曲线的中点”）。
《模拟电子技术》期末考试复习题(含答案)
《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。
0.70.30.20.52．半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。
烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。
最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。
0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。
击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。
I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。
0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。
1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。
模拟电子技术期末试卷及答案5套
学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。
2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。
由此可知：电极1是 极，电极2是 极，电极3是极。
若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。
3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。
4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。
5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。
放大电路通常采取 反馈。
6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。
（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。
（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。
（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。
（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。
（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。
模拟电子技术基础试卷及答案（期末）
模拟电⼦技术基础试卷及答案（期末）第1章直流电路习题解答1.1 在图1.1所⽰电路中，（1）选d 为参考点，求a V 、b V 和c V ；（2）选c 为参考点，求a V 、b V 和d V 。
图1.1 习题1.1电路图解（1）当选d 为参考点时， V 3ada ==u V V 112cd bc bdb =-=+==u u u V ；V 1cdc -==u V （2）当选c 为参考点时， 4V 13dc ad a =+=+=u u V V 2bc b ==u V ；V 1dcd ==u V 1.2 求图1.2中各元件的功率，并指出每个元件起电源作⽤还是负载作⽤。
图1.2 习题1.2电路图解 W 5.45.131=?=P （吸收）； W 5.15.032=?=P （吸收） W 15353-=?-=P （产⽣）； W 5154=?=P （吸收）； W 4225=?=P （吸收）元件1、2、4和5起负载作⽤，元件3起电源作⽤。
1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。
图1.3 习题1.3电路图解 A2=I ； V13335=+-=I I U 电流源功率：W 2621-=?-=U P （产⽣），即电流源产⽣功率6W 2。
电压源功率：W 632-=?-=I P （产⽣），即电压源产⽣功率W 6。
1.4 求图1.4电路中的电流1I 、2I 及3I 。
图1.4 习题1.4电路图解 A 1231=-=I A 1322-=-=I 由1R 、2R 和3R 构成的闭合⾯求得：A 1223=+=I I 1.5 试求图1.5所⽰电路的ab U。
图1.5 习题1.5电路图解 V 8.13966518ab-=?+++?-=U1.6求图1.6所⽰电路的a 点电位和b 点电位。
图1.6 习题1.6电路图解 V 4126b=?-=V V 13b a =+-=V V 1.7 求图1.7中的I 及SU。
图1.7 习题1.7电路图解 A7152)32(232=?+-?+-=IV 221021425)32(22S =+-=?+-?+=I U 1.8 试求图1.8中的I 、XI、U 及XU。
浙江理工大学模拟电子技术基础期末考试试题A
《 模拟电子技术A 》期末试卷（A ）卷一、填空（1x23=23分）1、实现放大作用的外部条件是外加电源的极性应保证发射结 ；而集电结 。
针对放大电路的基本分析方法有两种，分别为 和 。
2、在如图所示电路中， 已知V CC ＝12V ，晶体管的β＝100，'b R ＝100kΩ。
当iU ＝0V 时，测得U BEQ ＝0.7V ，若要基极电流I BQ ＝20μA ， 则'b R 和R W 之和R b ＝ ≈kΩ；而若测得U CEQ ＝6V ，则Rc ＝ ≈ kΩ。
3、电路如图所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V 。
填空：电路引入了 电压串联（填入反馈组态）交流负反馈，电路的输入电阻趋近于 正无穷 ，电压放大倍数A u f ＝△u O /△u I ≈ 11 。
设 u I ＝1V ，则u O ≈ 11 V ；若R 1开路，则u O 变为 1 V ；若R 1短路，则u O 变为 14 V ；若R 2开路，则u O 变为 14 V ；若R 2短路，则u O 变为 1 V 。
4、电压负反馈使 输出电压 稳定 ，因而降低了放大电路的 输出电阻 ；串联负反馈放大电路的输入电阻 增加 ，并联负反馈则输入电阻 减小 。
在实际的负反馈放大电路中，有以下四种基本的组态，分别为 、 、 、 。
二、选择（2X9=18分）1、设二极管的端电压为U ，则二极管的电流方程是（ C ）。
A. I S e UB. T U U I e SC.)1e (S －T U U I 2、在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。
A ．NPN 型硅管 B.NPN 型锗管 C.PNP 型硅管 D.PNP 型锗管3、用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的（ B ）。
A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大4、．为增大电压放大倍数，集成运放的中间级多采用（ A ）。
浙江理工大学模拟电子技术基础期末考试试题（A）
浙江理工大学模拟电子技术基础期末考试试题（A）浙江理工大学模拟电子技术基础期末考试试题（A ）姓名班级学号计分一．填空（2x19=38分）1．在如图所示电路中，已知V C C ＝12V ，晶体管的＝100，'b R ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当iU ＝0V 时，测得U B EQ ＝0.7V ，若要基极电流I B Q ＝20μA ，则'b R 和R W 之和R b ＝≈ k Ω；而若测得U C E Q ＝6V ，则R c ＝≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ，则电压放大倍数 uA ＝≈ 。
若负载电阻R L 值与R C 相等，则带上负载后输出电压有效值o U ＝＝ V 。
2．电路如图所示，T 1、T 2和T 3的特性完全相同，β>60填空：（1）I 1≈ mA ，I 2≈ mA ；（2）若I 3≈0.2mA ，则R 3≈ k Ω。
3.电路如图所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V 。
填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f ＝△u O /△u I ≈ 。
设 u I ＝1V ，则u O ≈ V ；若R 1开路，则u O 变为 V ；若R 1短路，则u O 变为 V ；若R 2开路，则u O 变为 V ；若R 2短路，则u O 变为 V 。
二．选择（2X6=12分）1．设二极管的端电压为U ，则二极管的电流方程是。
A. I S e UB. T U U I e SC. )1e (S －T U U I2．稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿3．选用差分放大电路的原因是。
A .克服温漂B . 提高输入电阻C .稳定放入倍数4．用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。
【VIP专享】浙江大学模拟电子技术基础期末考试试卷
浙江大学模拟电子技术基础期末考试试卷本试卷共 10 题一、判断下列说法是否正确，凡对者打“ √ ”，错者打“ × ”(本大题分2小题,每小题5分,共10分)1.试判断下列说法是否正确，正确的在括号中画“ √”，否则画“×”。
1)一个理想对称的差分放大电路，只能放大差模输入信号，不能放大共模输入信号。
( )2)共模信号都是直流信号，差模信号都是交流信号。
( )3)对于长尾式差分放大电路，不论是单端输入还是双端输入，在差模交流通路中，发射极电阻Re 一概可视为短路。
( )4)在长尾式差分放大电路单端输入情况时，只要发射极电阻Re 足够大，则Re 可视为开路。
( )5)带有理想电流源的差分放大电路，只要工作在线性范围内，不论是双端输出还是单端输出，其输出电压值均与两个输入端电压的差值成正比，而与两个输入端电压本身的大小无关。
( )2.试判断下列说法是否正确，正确的在括号中画“ ? ”，否则画“×”。
1)负反馈放大电路不可能产生自激振荡。
( )2)正反馈放大电路有可能产生自激振荡。
( )3)满足自激振荡条件的反馈放大电路，就一定能产生正弦波振荡。
( )4)对于正弦波振荡电路，只要满足相位平衡条件，就有可能产生正弦波振荡。
( )5)对于正弦波振荡电路，只要满足自激振荡的平衡条件，就有可能自行起振。
( )二、选择正确答案填入空白内，只需填入 A 、B 、C 、D(本大题6分)在图示电路中，已知变压器副边电压有效值U２＝20V ，变压器内阻和二极管导通电压均可忽略不计，R<<RL(R为电感线圈电阻)，uD波形如图所示，选择填空：1 ．输出电压平均值UO约为( )；A.28VB.24VC.18V2 ．整流电路中二极管的导通角( )；A.大于B.约等于C.比小得多3 ．当负载电阻减小时，输出的纹波电压幅值将( )。
A.增大B.不变C.减小三、解答下列各题(本大题10分)图示电路中，A1～A5都是理想运放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江理工大学模拟电子技术基础期末考试试题（A ） 姓名 班级 学号 计分
一． 填空（2x19=38分）
1．在如图所示电路中， 已知V C C ＝12V ，晶体管的 ＝100，'
b R ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当i
U ＝0V 时，测得U B EQ ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'
b R 和R W 之和R b ＝ ≈ k Ω；而若测
得U C E Q ＝6V ，则R c ＝ ≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o
U ＝0.6V ， 则电压放大倍数 u
A ＝ ≈ 。
若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值o U ＝ ＝ V 。
2．电路如图所示，T 1、T 2和T 3的特性完全相同，β>60填空：
（1）I 1≈ mA ，I 2≈ mA ；
（2）若I 3≈0.2mA ，则R 3≈ k Ω。
3.电路如图所示，已知集成运放的开环差模增益和差模输入
电阻均近于无穷大，最大输出电压幅值为±14V 。
填空：
电路引入了 （填入反馈组态）交流负反馈，
电路的输入电阻趋近于 ，电压放大倍数A u f ＝△u O /△
u I ≈ 。
设 u I ＝1V ，则u O ≈ V ；若R 1开路，
则u O 变为 V ；若R 1短路，则u O 变为 V ；若
R 2开路，则u O 变为 V ；若R 2短路，则u O 变为 V 。
二． 选择（2X6=12分）
1． 设二极管的端电压为U ，则二极管的电流方程是 。
A. I S e U
B. T U U I e S
C. )1e (S －T U U I
2．稳压管的稳压区是其工作在 。
A. 正向导通
B.反向截止
C.反向击穿
3．选用差分放大电路的原因是 。
A .克服温漂
B . 提高输入电阻
C .稳定放入倍数
4．用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。
A.差模放大倍数数值增大
B.抑制共模信号能力增强
C.差模输入电阻增大
5．为增大电压放大倍数，集成运放的中间级多采用。
A．共射放大电路B.共集放大电路C．共基放大电路
6．当信号频率等于放大电路的f L或f H时，放大倍数的值约下降到中频时的。
A.0.5倍
B.0.7倍
C.0.9倍
三．分析计算
1．电路如图P1.4所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u i与u O的波形，并标出幅值。
（5分）
r=100Ω。
2．电路如图所示，晶体管的 ＝100，'
bb
A 、R i和R o；
（1）求电路的Q点、
u
（2）若电容C e开路，则将引起电路的哪些动态参数发生变化？如何变化？（10分）
r=100Ω，U B E Q≈0.7。
试计算R W滑动端3．图所示电路参数理想对称，晶体管的β均为50，'
bb
在中点时T1管和T2管的发射极静态电流I EQ，以及动态参数A d和R i。
（15分）
r＝100Ω, β0＝80。
4．电路如图所示。
已知：V C C＝12V；晶体管的Cμ＝4pF，f T= 50MHz，'
bb
试求解：
A ；
（1）中频电压放大倍数
u
sm
C；
（2）'π
（3）f H和f L；（10分）
5．试求出图所示电路的运算关系。
（5分）
6．所示简化的高精度运放电路原理图，试分析：
（1）两个输入端中哪个是同相输入端，哪个是反相输入端；
（2）T3与T4的作用；
（3）电流源I3的作用；
（4）D2与D3的作用。
（5分）。
