铝模爬架工艺
铝模爬架工艺
一、工艺概述
铝模爬架是建筑施工中常用的一种脚手架，它采用铝合金材料制作而成，具有轻巧、耐腐蚀、易拆卸和安装等优点。
铝模爬架广泛应用于高层建筑、桥梁、隧道等大型工程的施工中，其制作过程需要经过多道工序。
二、材料准备
1. 铝合金材料：采用高强度铝合金管材或型材，规格根据实际需要而定。
2. 连接件：选用高强度铝合金连接件，保证整个爬架结构的稳定性和承重能力。
3. 螺栓、螺母等小配件：选用高强度不锈钢或镀锌钢制品。
三、加工制作
1. 切割：根据设计要求将铝合金管材或型材进行切割。
切割时要注意刀口平整，不得出现毛刺和裂缝。
2. 打孔：在铝合金管材或型材上进行打孔，打孔位置和数量要按照设计图纸要求进行。
3. 折弯：对需要折弯的铝合金管材或型材进行折弯处理，折弯角度和长度要按照设计图纸要求进行。
4. 拼接：将切割好的铝合金管材或型材通过连接件进行拼接，保证整个爬架结构的稳定性和承重能力。
5. 焊接：对需要焊接的部位进行焊接处理，焊缝质量要符合相关标准要求。
四、表面处理
1. 喷涂：将制作好的铝模爬架进行喷涂处理，保护其表面不受腐蚀和氧化。
2. 氧化：对铝模爬架进行氧化处理，增加其表面硬度和耐腐蚀性能。
五、组装安装
1. 组装：将制作好的各个部件按照设计图纸要求进行组装，并检查各个连接部位是否牢固。
2. 安装：安装时应根据实际需要采取逐层升高或升降式安装方式，并采取必要的安全措施。
六、使用与维护
1. 使用：使用时应按照相关标准规定操作，并注意安全事项。
2. 维护：定期检查和维护铝模爬架，及时更换损坏或老化的部件，保证其使用寿命和安全性。
七、总结
铝模爬架工艺需要经过材料准备、加工制作、表面处理、组装安装和
使用与维护等多个环节，每个环节都需要严格按照相关标准要求进行操作，保证制作出的铝模爬架具有稳定性和承重能力，并能够满足实际施工需要。
装配式建筑铝模PC爬架一体化施工技术
装配式建筑铝模PC爬架一体化施工技术在当今的建筑领域，装配式建筑铝模 PC 爬架一体化施工技术正逐渐崭露头角，成为推动建筑行业高效、高质量发展的重要力量。
这一技术的应用，不仅提高了施工效率，还大大提升了建筑的质量和安全性。
装配式建筑，顾名思义，是将建筑的部分或全部构件在工厂预制完成，然后运输到施工现场进行装配安装。
这种方式减少了现场施工的工作量，缩短了工期，同时也更有利于控制建筑质量。
而铝模，即铝合金模板，具有重量轻、强度高、精度高、可重复使用等优点，能够有效提高混凝土成型质量，减少后期装修的工作量。
PC 则代表预制混凝土构件，如预制墙板、预制楼板等，通过工厂化生产，保证了构件的质量和尺寸精度。
爬架，又称附着式升降脚手架，能够随着建筑施工进度自动升降，为施工人员提供安全可靠的作业环境。
装配式建筑铝模 PC 爬架一体化施工技术的优势十分显著。
首先，在施工效率方面，工厂预制的构件和标准化的铝模施工，大大减少了现场施工的时间和工序，能够有效缩短项目周期。
其次，质量控制更加容易。
预制构件在工厂生产，质量更有保障；铝模的高精度也能保证混凝土结构的尺寸和外观质量。
再者，安全性得到了极大提升。
爬架的使用为施工人员提供了全封闭的作业环境，有效降低了高空坠落等安全事故的发生风险。
此外，这一技术还具有节能环保的特点。
减少了现场施工的噪音、粉尘等污染，符合可持续发展的要求。
在实际施工过程中，装配式建筑铝模 PC 爬架一体化施工技术需要各个环节的紧密配合。
首先是设计阶段，需要充分考虑装配式构件的拆分、连接方式，以及铝模和爬架的布置等，确保施工的可行性和便利性。
预制构件的生产要严格按照设计要求进行，保证质量和尺寸精度。
在运输和存放过程中，要采取适当的保护措施，防止构件受损。
施工现场的组织管理也至关重要。
施工前要进行详细的技术交底，确保施工人员熟悉施工流程和技术要点。
在构件安装时，要保证安装精度，采用可靠的连接方式。
铝模的安装要严格按照操作规程进行，确保模板的牢固和稳定。
铝模爬架的安装施工工艺流程
铝模爬架的安装施工工艺流程
铝模爬架的安装施工工艺流程：
①安全技术交底，施工前组织安全教育，确保工人了解施工安全规范；
②搭设安装平台，设置辅助架体，铺设安全网，为爬架提供稳固的工作平台；
③地面组装，先在地面拼装底节和首步片架，便于后续吊装；
④逐层组装，利用塔吊依次吊装第二步架及以上各层，逐步向上延伸；
⑤底部封闭，安装第一节标准节后，进行底部密封，保障结构完整性；
⑥预埋与附着，埋设预埋件，安装第一道附着支撑，确保爬架与建筑主体连接牢固；
⑦继续安装，按顺序安装第四步架、第五步架，直至达到施工高度；
⑧协调铝模，与铝模板系统配合，调整走道板层高，确保施工效率和安全性；
⑨剪力墙施工，注意K板位置，确保导座正确安装，避免影响爬架提升；
⑩质量检查，完成每一步安装后，进行质量检查，确保所有部件安装到位，结构稳定。
高层建筑工程中铝模爬架施工工艺的应用方法
高层建筑工程中铝模爬架施工工艺的应用方法摘要：随着建筑行业的迅速发展，当前建筑工程规模不断扩大，高层以及超高层建筑数量越来越多，不少建筑企业都在积极创新施工工艺，寻求适应时代发展要求的新型施工工艺。
本文主要从铝模爬架施工工艺的关键管控技术介绍入手，明确高层建筑工程施工中铝模爬架施工工艺应用的优势，进而探讨高层建筑工程中铝模爬架施工工艺的应用方法。
关键词：高层建筑；铝模爬架施工工艺；应用方法铝模爬架施工工艺的应用对于提高房屋建筑质量，缩短施工周期，贯彻落实国家绿色环保要求有着重要意义。
在铝模爬架施工工艺应用过程中，需要进一步关注施工技术质量控制要点，优化铝模爬架施工工艺，充分发挥铝模与爬架施工方式的优势，切实提高建筑施工的效率以及质量。
一、铝模爬架施工前的准备（一）施工图纸深化设计在应用铝模加爬架进行建筑施工时，需要进行施工图纸的优化设计，合理整合飘窗、过梁、构造柱等二次结构构件，提高铝模板的利用率。
爬架的附着位点、塔吊附着点位等碰撞该类较高，所以在进行位置调整时需要关注现场物资转运需求。
（二）进场材料设备验收。
铝模在运抵施工现场铝模在投入到施工应用之前会进行预安装验收工作，施工单位联合监理单位、设计单位共同进行，铝模验收合格之后才允许拆解并进入施工现场。
爬架进场验收工作可以充分发挥专业安装检测公司的积极作用，如表一所示，爬架构成的子系统包括了主框架的支撑系统、提升系统、防坠系统、安全防护系统、超载报警系统以及控制系统。
[1]表一：爬架的构成（三）技术和安全交底铝模爬架施工人员必须要具备专业技能，对于施工人员的管理需要落实持证上岗制度，正式开工之前需要做好技术交底以及安全交底，同时还要注意铝模拆除等交底工作的完成。
二、高层建筑铝模爬架一体化施工技术要点（一）测量放线测量放线定位工作开展需要按照施工图纸、放线方案进行，进行测量放线覆盖了轴线、控制线以及楼层墙体边线，对于测量放线的精确度有着较高的要求。
19.7.25铝模+爬架施工工艺精品案例欣赏
铝模+爬架施工工艺精品案例欣赏*众悦城3#楼实拍图铝模板全称为建筑用铝合金模板，是继木模板、钢模板之后出现的新一代模板系统。
由面板系统、支撑系统、紧固系统和附件系统组成。
铝模板按模数设计，由专用设备挤压成型，可按照不同结构尺寸自由组合。
铝模板的设计研发及施工应用，是建筑行业一次重大发展。
【智能爬架】众悦城是大方县目前少有的使用铝模板建筑的项目，充分发挥了装配式实施的先锋模范作用，为其他项目树立了良好的标杆。
【铝模、木模体系对比图】一、项目概况众悦城项目位于大方县贵阳一中金塔英才学校旁。
*众悦城鸟瞰图项目是由四川能源投资集团投资建设的，在国际化视野下，对标大中型城市的城市综合体。
二、场地布置本项目PC结构塔楼均配备一台塔吊。
吊重和臂长满足PC构件的吊装要求。
构件堆场设置在塔楼一侧。
场内设置环形通道。
构件运输车辆由大门进出。
到达构件堆场附近。
采用汽车吊将构件按编号、顺序卸至指定堆场。
*铝模图三、外墙安装工艺1、放线根据图纸位置在外墙安装位置放好定位线及300控制线。
2、吊装根据安装顺序及编号采用专用吊具。
用塔吊将外墙调运至楼层安装位置。
3、调整距离楼层安装位置上方时，采用引导绳引导，缓慢下降，人工扶正。
4、固定构建位置对正后，安装楼层斜撑，通过仪器利用底部螺栓，调节墙体标高。
下斜撑调整墙体水平位置，上斜撑调整墙体垂直度。
最后固定斜撑，摘勾。
5、塞缝上下层构件连接处依次按顺序进行PE棒、防水胶等处理。
四、铝合金模板安装工艺预制外墙吊装的同时穿插进行现浇部分墙柱钢筋绑扎，根据墙柱钢筋绑扎进度，穿插进行墙柱部分铝合金模板拼装。
背楞及螺杆加固。
墙柱模板加固完成后再进行现浇部分梁板模板支设。
五、内隔墙板安装工艺1、放线结构施工完成后对楼层进行清理，根据建筑图放好内隔墙定位线及300控制线。
2、安装安装好顶部角码和底部木屑，调整水平定位及垂直度，再依次进行其余墙板安装。
3、补底缝采用专用砂浆对底部进行封堵，达到强度后再退木屑。

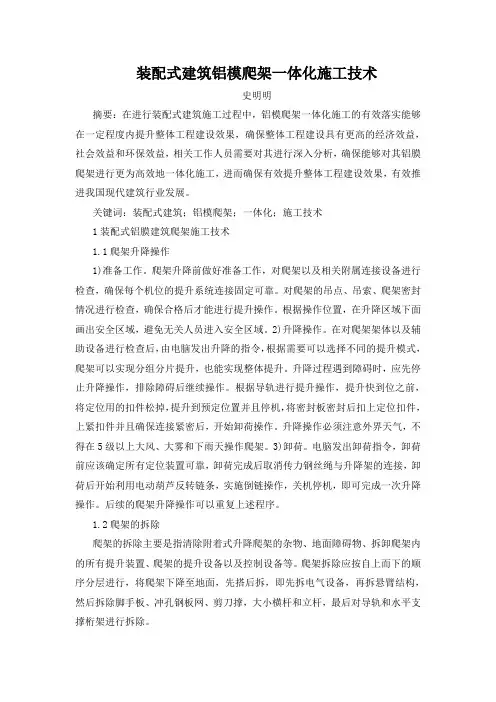

装配式建筑铝模爬架一体化施工技术
装配式建筑铝模爬架一体化施工技术史明明摘要：在进行装配式建筑施工过程中，铝模爬架一体化施工的有效落实能够在一定程度内提升整体工程建设效果，确保整体工程建设具有更高的经济效益，社会效益和环保效益，相关工作人员需要对其进行深入分析，确保能够对其铝膜爬架进行更为高效地一体化施工，进而确保有效提升整体工程建设效果，有效推进我国现代建筑行业发展。
关键词：装配式建筑；铝模爬架；一体化；施工技术1装配式铝膜建筑爬架施工技术1.1爬架升降操作1)准备工作。
爬架升降前做好准备工作，对爬架以及相关附属连接设备进行检查，确保每个机位的提升系统连接固定可靠。
对爬架的吊点、吊索、爬架密封情况进行检查，确保合格后才能进行提升操作。
根据操作位置，在升降区域下面画出安全区域，避免无关人员进入安全区域。
2)升降操作。
在对爬架架体以及辅助设备进行检查后，由电脑发出升降的指令，根据需要可以选择不同的提升模式，爬架可以实现分组分片提升，也能实现整体提升。
升降过程遇到障碍时，应先停止升降操作，排除障碍后继续操作。
根据导轨进行提升操作，提升快到位之前，将定位用的扣件松掉，提升到预定位置并且停机，将密封板密封后扣上定位扣件，上紧扣件并且确保连接紧密后，开始卸荷操作。
升降操作必须注意外界天气，不得在5级以上大风、大雾和下雨天操作爬架。
3)卸荷。
电脑发出卸荷指令，卸荷前应该确定所有定位装置可靠，卸荷完成后取消传力钢丝绳与升降架的连接，卸荷后开始利用电动葫芦反转链条，实施倒链操作，关机停机，即可完成一次升降操作。
后续的爬架升降操作可以重复上述程序。
1.2爬架的拆除爬架的拆除主要是指清除附着式升降爬架的杂物、地面障碍物、拆卸爬架内的所有提升装置、爬架的提升设备以及控制设备等。
爬架拆除应按自上而下的顺序分层进行，将爬架下降至地面，先搭后拆，即先拆电气设备，再拆悬臂结构，然后拆除脚手板、冲孔钢板网、剪刀撑，大小横杆和立杆，最后对导轨和水平支撑桁架进行拆除。
超高层装配式建筑铝模-爬架一体化快速建造施工工法(2)
超高层装配式建筑铝模-爬架一体化快速建造施工工法超高层装配式建筑铝模-爬架一体化快速建造施工工法一、前言随着城市化进程的加快，超高层建筑的需求也越来越大。
然而，传统的施工方法往往存在效率低下、安全风险高等问题。
为了解决这些问题，超高层装配式建筑铝模-爬架一体化快速建造施工工法应运而生。
二、工法特点超高层装配式建筑铝模-爬架一体化快速建造施工工法具有以下几个特点：1. 快速建造：利用铝模和爬架一体化施工，减少了搭建和拆除的时间，能够大大缩短施工周期。
2. 高效率：采用预制构件的方式，将工作站点集中在地面，提高了施工效率。
3. 安全可靠：爬架一体化施工工法能够提供平稳的工作平台，有效降低了高空作业的风险。
4. 环境友好：通过减少现场混凝土使用和减少废弃物的产生，降低了对环境的影响。
三、适应范围超高层装配式建筑铝模-爬架一体化快速建造施工工法适用于各类超高层建筑的施工，包括住宅、商业、办公等各类建筑。
四、工艺原理超高层装配式建筑铝模-爬架一体化快速建造施工工法的理论依据在于铝模和爬架的结合。
铝模作为施工的模板，能够提供稳定的支撑和规范的构造。
爬架则提供了施工工作平台，可以随着施工的进行不断移动和调整。
通过将两者结合在一起，能够实现较高效率的施工。
五、施工工艺1. 建筑基坑的开挖和地基的处理。
2. 铝模的搭建和调整，确保模板的稳定性和准确性。
3. 预制构件的安装，包括楼板、墙体等。
4. 爬架的安装和调整，提供施工工作平台。
5. 混凝土的浇筑和养护。
6. 钢筋的安装和焊接。
7. 室内装修和外立面的安装。
8. 环境清理和整理。
六、劳动组织超高层装配式建筑铝模-爬架一体化快速建造施工工法需要合理的劳动组织。
根据工程的规模和工期，确定所需的施工人数和工作安排。
确保施工过程的顺利进行，提高施工效率。
七、机具设备为了实现该工法的施工，需要以下机具设备：1. 铝模：用于搭建建筑的模板，提供支撑和构造。
2. 爬架：用于搭建施工工作平台，便于高空作业。
铝模爬架工艺
铝模爬架工艺一、引言铝模爬架工艺是一种用于建筑施工中搭建临时支撑结构的技术。
它采用铝合金制作的模块化构件，可以根据实际需求进行组合和调整，从而满足不同项目的搭建需求。
本文将介绍铝模爬架工艺的原理、优势、施工流程以及应用范围。
二、铝模爬架工艺的原理铝模爬架工艺的核心原理是利用铝合金构件的轻便性和模块化特点，通过连接件将构件连接在一起，组成一个稳定的临时支撑结构。
铝模爬架的构件通常包括立柱、横梁、斜撑等部分，根据需要可以进行组合和调整，以适应不同的建筑形式和高度。
三、铝模爬架工艺的优势铝模爬架工艺相比传统的脚手架具有以下优势：1. 轻便灵活铝合金构件相对于传统的钢材构件来说更轻便，便于搬运和拼装。
同时，铝模爬架的构件通常采用模块化设计，可根据需要组合和调整，适应不同的建筑形式和高度。
2. 进度快、效率高铝模爬架工艺可以快速组装，在施工期间减少了搭建和拆除脚手架的时间，提高了工作效率。
同时，由于铝模爬架是模块化的，可以根据需要进行局部拆卸或调整，不需要对整个脚手架进行改动。
3. 安全可靠铝合金构件具有较高的强度和稳定性，能够承受施工过程中的荷载和冲击力。
铝模爬架的连接件通常采用可靠的连接方式，确保结构的稳定性和安全性。
同时，铝模爬架在设计和使用过程中需要满足相应的安全标准，确保施工人员的安全。
四、铝模爬架工艺的施工流程铝模爬架工艺的施工流程通常包括以下步骤：1. 设计和规划在施工前，需要进行铝模爬架的设计和规划。
根据建筑的形式、高度和荷载等要求，确定所需的构件数量和规格。
同时，在设计过程中需要考虑施工的安全性和稳定性。
2. 准备工作准备工作包括准备所需的铝合金构件、连接件、工具等材料和设备。
同时，需要对施工现场进行清理和准备，确保施工过程中的安全和顺利进行。
3. 拼装和调整根据设计和规划的结果，将铝合金构件和连接件进行拼装。
拼装过程中需要注意连接件的正确使用和构件的稳定性。
在拼装完成后，可以根据需要进行调整和修正，确保铝模爬架的稳定性和适应性。
铝模爬架施工技术经验交流
户内
公区
户内
户内
户内公区结构标高统一
公区标高
户内标高
楼层结构标高
铝模、爬架深化设计要点
1
前期设计阶段注意要点
铝模模数
铝模模数：在剪力墙、梁截面等设计时，考虑铝模的模数50mm;尽量不考虑剪力墙变截面，如若需变截面， 则提前考虑，并配套相应的模板，变化不能太大，这样会增加铝模施工成本，施工过程考虑便捷性。
厨房卫生间反坎深化
铝模、爬架深化设计要点
2
铝模深化设计要点
下挂梁加固
下挂梁加固：门窗过梁一次浇筑成型，施工过程容易偏位，下挂梁两侧增加小斜向支撑，有效避免偏位， 提高加固效率
下挂梁 下挂梁深化平面图
下挂梁斜撑加固
铝模、爬架深化设计要点
2
铝模深化设计要点
加固高度
构件尺寸满足铝摸配板模数，降低加固难度，铝模加固螺栓位置高度，第一道高度250，第四道2300， 可以更便于施工
铝模、爬架施工要点
1
铝模施工要点
详细时间分解
第四天
17:00—14:30(中午需连班)完成
第二天
梁板钢筋，吊模完成梁板底筋后
7:00—11:30墙柱模板
开始，8小时完成，模板调平及堵
安装，13:00—17:00梁
柱脚穿插进行，16:30开始浇筑，
板拆模并传料、挂梁
约190立方砼，浇筑时间10小时，
第二部分：爬架施工要点
第三部分：穿插施工要点
铝模、爬架施工要点
1
铝模施工要点
序号 1 2 3 4 5 6 7 8 9 10 11 12 13
工作内容 放线/钢筋绑扎 墙柱模板安装
梁模板安装 楼面板安装 墙柱模板加固 楼梯模板安装 梁钢筋绑扎 底筋绑扎 吊模安装 面筋绑扎 板精调/堵柱脚 完工验收整改 混凝土浇筑
铝模爬架与木模悬挑架工艺优缺点对比
外围梁边模控制：梁外围侧模应加固牢靠，截面尺寸必须符合设计要求，不得出现 外侧面不在同一平面的情况。 建议：在边梁内侧埋设拉杠（拉杆一头带丝，另一头用钉子固定），控制外围梁侧 模，梁柱内空尺寸用砼预制块做内撑，不会使模板有炸模和鼓起现象，可良好的控 制 截面尺寸。也可以有效的避免在对边梁外侧加固过程中造成与外架相连现象。
全封闭的环境中进行，安全操作风险大为降低； • 环保美观：爬架顺应了绿色施工的理念，整洁美观，文明环保。
3 爬架与悬挑架对比
比较项目
安全方面
进度方面 经济效益 材料方面 人工方面 文明施工 检查与维修 结构影响
附着式整体爬升脚手架
型钢钢管脚手架
爬架只需搭设4层半高，四周全封闭，并在立 面内部配有钢丝网。架体配有防坠落、防倾 翻装置等多重保护，唯一存在的安全隐患为 提升后裸露楼层的临边物体坠落及架体底座 的物体坠落、物体打击，对现场文明施工、 工完场清的要求高，总体来说安全性可靠。
爬架体系
pc安装
内外穿插提供条件
叠合板、预制楼梯
铝模板体系
提升主体结构精度
ALC预制隔墙体系
减少湿作业、 减少空鼓开裂
全剪外墙体系
替代外墙砌筑， 实现外墙免抹灰
外墙涂料体系
为外立面穿插提供 必要条件
外窗企口塞缝
减少外墙渗漏
水电精准定位
配合铝模施工
电气暗埋
为精装修穿插 提供条件
穿插施工
满足穿插施工条件
按照先装后拆，后装先拆的 思路进行拆除
3 木模成型效果
3 木模成型效果
3 木模成型效果
3 铝模成型效果
3 铝模成型效果
3 铝模成型效果
节点成型效果
装配式建筑中“铝模+叠合楼板+爬架”技术工艺流程与施工质量控制
装配式建筑中“铝模+叠合楼板+爬架”技术工艺流程与施工质量控制摘要：装配式建筑作为一种现代化、高效率的建筑方式，不断吸引着业界关注。
本文以“铝模+叠合楼板+爬架”技术工艺为切入点，深入探讨了其施工流程与质量控制。
通过分析实际案例，论证了该技术工艺在装配式建筑中的可行性与优势。
同时，结合实践经验，提出了相应的质量控制策略，强调了工序间的协同与监控。
关键词：装配式建筑，铝模，叠合楼板，爬架，工艺流程，施工质量控制。
引言：在建筑领域，装配式建筑以其高效、环保的特点日益受到青睐。
其中，"铝模+叠合楼板+爬架"技术工艺作为一种创新的施工方式，引发了广泛兴趣与讨论。
在这个引人入胜的领域，我们的研究旨在深入剖析这一技术工艺的施工流程与质量控制，探讨其在装配式建筑中的应用价值。
通过实际案例的分析与实践经验的总结，我们将探讨这一工艺在提高施工效率、保障施工质量方面的优势。
一、装配式建筑中“铝模+叠合楼板+爬架”技术工艺流程在装配式建筑领域，采用“铝模+叠合楼板+爬架”技术工艺能够高效地实现建筑结构的快速组装和施工。
这一工艺流程结合了轻质铝模板、叠合楼板和适应性强的爬架系统，实现了施工效率的显著提升和质量的可控性。
以下将详细介绍这一工艺流程的步骤和关键要点。
1.1 铝模的搭设和定位首先，在施工现场搭设铝模，铝模是一种轻质且可重复使用的模板，用于浇筑楼板混凝土。
铝模的搭设需要精确的测量和定位，以确保后续的构件能够准确拼装。
铝模的搭设高度和水平度对整个建筑结构的质量至关重要。
1.2叠合楼板的安装在铝模的顶部边缘预留一定宽度，以容纳叠合楼板的安装。
叠合楼板是一种预制的混凝土板，具有较轻的重量和较好的承载能力。
将叠合楼板按照设计要求放置在铝模的顶部，确保其与模板之间的接触紧密并且平整。
1.3爬架的预留穿孔和安装在铝模板上需要预留适当的穿孔位置，以便安装爬架系统。
爬架是一种用于支撑工人在施工过程中移动和操作的临时性支架系统。
