JDG管敷设
JDG管敷设施工方案
JDG管敷设施工方案（1）施工准备：根据施工图纸提出材料计划，列出规格、型号以及施工需用量。
（2）预制加工：加工各种盒、箱、弯管，采用专用弯管器煨出所需弯度，弯曲处必须光滑、表面无凹凸不平现象。
（3）测定盒、箱位置及支吊架安装：根据施工图及设计变更洽商进行弹线定位，以土建弹出的水平线、建筑标高为基准，挂线找平，线坠找正，并且标出盒、箱实际尺寸位置。
吊顶内：配管前应先与暖卫、通风空调等专业协调，绘制出翻样图，经设计、监理审核无误后在顶板进行弹线定位。
吊顶有格块线条时，灯位必须按格块分均。
然后把管路的垂直、水平走向弹出线来，按照下表固定点间距要求，确定支、吊架的具体位置。
吊杆预制：根据测定的盒、箱位置，把管路的垂直、水平走向的延长料，按照固定点间距的尺寸要求，计算确定支架、吊架的具体位置。
支架安装：固定点的距离必须均匀，管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150～500mm。
地面固定：利用胀管将马鞍卡固定在楼板上。
在地面敷设时由于行人来回走动，采用马鞍卡必须在直通管接头两头固定，没有直通接头地方可按上表进行固定。
（4）稳注盒、箱：要求平整牢固，坐标正确。
（5）管路连接：管与管连接：先把管与直通管接头拧紧定位后，用紧定扳手持续拧紧紧定螺钉，直至拧断“脖颈”，使管与直通管接头成一整体。
不用再做接地跨接线。
管与盒、箱连接：采用螺纹接头。
螺纹接头为双面镀锌保护。
螺纹接头与接线盒连接的一端，带有一个爪形锁母和一个六角形锁母。
安装时爪形一个爪形锁母和一个六角形锁母。
安装时爪形螺母扣在接线盒内侧露出的螺纹接头的丝扣上，六角形螺母在接线盒外侧，用紧定扳手使爪形螺母和六角形螺母加紧接线盒壁。
管路超过规定长度，应加装接线盒，其位置应便于穿线。
进盒、箱要求：盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。
如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严，不得露洞。
（6）管路敷设先将管卡一端的螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。
J DG(紧定式) 管敷设方法
J DG管敷设9.8.1 总则9.8.1.1 适用范围本节适用电压lkV 及以下无特殊规定的室内干燥场所，用于螺钉紧定连接钢导管组成电线保护路敷设。
9.8.1.2 编制参考标准及规范见9.1.1.2。
9.1.1.2 编制参考标准及规范(1)《民用建筑电气设计规范》(JGJ／T16-92)；(2)《建筑电气工程施工质量验收规范》(GB50303-2002)。
9.8.2 施工准备9.8.2.1 技术准备见9.1.2.1。
9.1.2.1 技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求。
(2)准备施工机具、材料。
(3)确定施工方法，编制施工技术措施；为了工程施工，不破坏建筑物的强度和损害建筑物的美观。
(4)施工前要认真听取工程技术人员的技术交底。
弄清技术要求、技术标准和施工方法。
9.8.2.2 材料要求(1)套接紧定式钢导管管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件使用的原材料应符合国家现行标准的规定，产品应附有出厂合格证和检验报告。
(2)使用的管材、连接套管、螺钉及其附件，安装前应进行外观检查，符合下列规定：1)型号、规格符合设计要求，管材表面有明显、不脱落的产品标识；2)金属内、外套管及其金属附件内、外壁镀层均匀、完好，无剥落、锈蚀现象；3)管材、连接套管及其金属附件内、外壁表面光洁，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷；4)管材、连接套管及其金属附件壁厚均匀，管口边缘平齐、光滑；5)连接套管的长度不小于管外径的2～3.5 倍；6)连接套管中心凹型槽弧度均匀，位置垂直、正确，凹槽深度与钢管管壁厚度一致；7)紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转螺钉脱落的“脖颈”尺寸准确。
(3)紧定螺钉专用工具应配套、耐用，便于操作。
(4)常用套接紧定式钢导管管材规格见表9.8.2.2-1：(5)常用套接紧定式钢导管管件规格见表9.8.2.2-2：(6)套接紧定式钢导管附件一紧定螺钉规格见表9.8.2.2-37）套接紧定式钢导管螺纹接头、爪形螺母规格见表9.8.2.2-4：JDG 钢导管螺纹接头、爪型螺母规格（mm）表9.8.2.2-49.8.2.3 主要机具（1）手板弯管器、液压开孔器、砂轮锯、台钻、手电钻、电锤、射钉枪。
JDG管敷设交底
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称

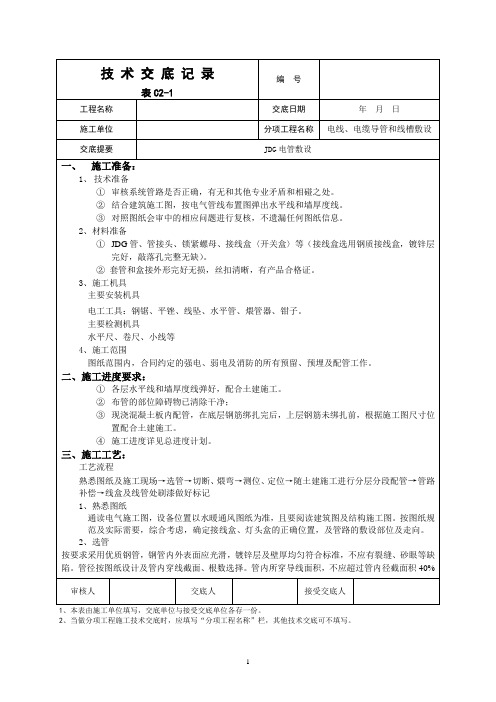

电线、电缆导管和线槽敷设
交底提要
JDG电管敷设
3、管子切断
用钢锯切管时锯条应垂直，以避免切断处出现马蹄口，推锯时稍用力，回锯时锯稍抬起，不加压力，减少锯条磨损。管子快切断时要减慢速度，使管子平稳锯断。锯条口注油，以防止发热。切口处用平锉将毛边锉平。
1、熟悉图纸
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。按图纸规范及实际需要，综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
2、选管
按要求采用优质钢管，钢管内外表面应光滑，镀锌层及壁厚均匀符合标准，不应有裂缝、砂眼等缺陷。管径按图纸设计及管内穿线截面、根数选择。管内所穿导线面积，不应超过管内径截面积40%
七、安全注意事项：
1、所有施工人员进入施工现场必须配戴安全帽，并做好班前教育；
2、使用切割机时检查防护罩是否完整，后部严禁有易燃易爆物品；
3、手动煨弯时，操作人员面部一定错开所弯曲的管子，防止弯管器滑脱伤人；
4、焊接作业时，应防止弧光伤害眼睛，打焊渣时要注意防止烫伤眼睛；
JDG管敷设
技 术 交 底 记 录
编 号
06-C2-004
表C2-1
工程名称 1#住宅楼及西区车库等4项 交底日期 2008年11月10日
施工单位
中国新兴建设开发总公司五公司
分项工程名称
电线、电缆导管和线槽敷设
交底提要
JDG管敷设的主要施工方法和注意事项

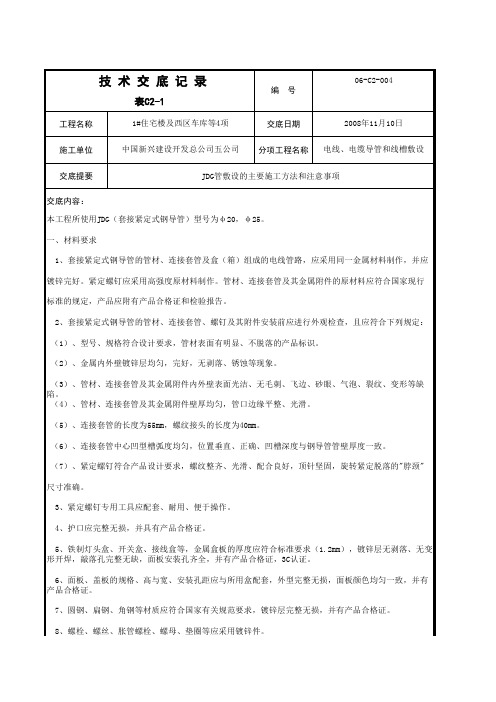

交底内容： 本工程所使用JDG（套接紧定式钢导管）型号为φ20，φ25。 一、材料要求 1、套接紧定式钢导管的管材、连接套管及盒（箱）组成的电线管路，应采用同一金属材料制作，并应 镀锌完好。紧定螺钉应采用高强度原材料制作。管材、连接套管及其金属附件的原材料应符合国家现行 标准的规定，产品应附有产品合格证和检验报告。 2、套接紧定式钢导管的管材、连接套管、螺钉及其附件安装前应进行外观检查，且应符合下列规定： （1）、型号、规格符合设计要求，管材表面有明显、不脱落的产品标识。 （2）、金属内外壁镀锌层均匀，完好，无剥落、锈蚀等现象。 （3）、管材、连接套管及其金属附件内外壁表面光洁、无毛刺、飞边、砂眼、气泡、裂纹、变形等缺 陷。 （4）、管材、连接套管及其金属附件壁厚均匀，管口边缘平整、光滑。 （5）、连接套管的长度为55mm，螺纹接头的长度为40mm。 （6）、连接套管中心凹型槽弧度均匀，位置垂直、正确、凹槽深度与钢导管管壁厚度一致。 （7）、紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好，顶针坚固，旋转紧定脱落的"脖颈" 尺寸准确。 3、紧定螺钉专用工具应配套、耐用、便于操作。 4、护口应完整无损，并具有产品合格证。 5、铁制灯头盒、开关盒、接线盒等，金属盒板的厚度应符合标准要求（1.2mm），镀锌层无剥落、无变 形开焊，敲落孔完整无缺，面板安装孔齐全，并有产品合格证，3C认证。 6、面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外型完整无损，面板颜色均匀一致，并有 产品合格证。 7、圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。 8、螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
建筑项目导管敷设紧定式镀锌钢设交底
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
七、安全环保与绿色施工措施
1、建立以施工技术负责人为首的安全管理小组，并设安全专职监护。
2、在施工进程中，加强安全知识学习。提高安全意识，明确施工人员安全责任。实行动态管理和上岗前的安全交底工作，使安全工作深入人心。落实到每个施工工序上。
3、电气，机械设备的施工生产必须按各自的施工规程进行。班组长必须带头实行。现场施工员，安全员负责监督。使工程走上安全生产的正常轨道。
（2）管路两个接线点之间的距离在下列长度范畴内，应加装接线盒。接线盒的位置应便于穿线和检验：
管路无弯时，不超过30m；
管路有一个转弯时，不超过20m；
管路有两个转弯时，不超过15m；
管路有三个转弯时，不超过8m；
8、管路固定：
（1）或砌体墙剔槽敷设的管路，每隔1m左右用铅丝、铁钉固定。
4、对废物进行二次选用，到达使用条件的充分利用。
5、减少材料运输进程中的消耗率，加强施工材料可利用率。
6、对线管，线盒等构建的包装材料，做到工完场清。
7、加强现场安全文明施工的管理配合工作。
交底审核人
交底审核人
交底人
土建工程师
质检员
交底时间
作业队
接受交底人
班组长
质检员
接受交底时间
审核人
交底人
接受交底人
5、管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡坚固，断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。
6、稳注箱、盒：根据施工管路的要求，加工箱、盒时注意引出管的定向。砖墙、砌体墙及预制楼板的箱、盒，用强度不小于M10的水泥砂浆稳住，灰浆应饱满、平整、坚固、坐标正确。预制楼板上的灯头盒应安装好卡铁和轿杆，在楼板下面装设托板后再稳注；现制混凝土墙及楼板上的箱、盒，应先安装好卡铁或轿杆，将卡铁或轿杆点焊在钢筋上；如为木模板时可用钉子、细铅丝将箱、盒绑扎固定在模板上。进入落地式配电箱、屏的电线管路，排列应整齐，管口应高出配电箱基础面很多于50mm。
套接紧定式钢导管的敷设及质量控制
套接紧定式钢导管的敷设及质量控制套接紧定式钢导管(以下简称JDG导管)的使用，解决了厚壁钢导管及普通电线管在电线管路敷设中存在管路连接、接地跨接和管线防腐的复杂问题。
JDG导管在施工过程中与普通金属电线管相比，它可省去套丝、跨接地线、管线防腐工序,提高了工作效率，适用于室内干燥场所.1 JDG导管应用概述1。
1 JDG导管系列产品由钢导管、连接管件(直管接头、螺纹接头、爪形螺母)、紧定螺钉组成，钢导管及连接管件内外壁均镀锌。
JDG导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型，双面镀锌保护。
根据《套接紧定式钢导管电线管路施工及验收规程》（CECS120：2000）要求,管壁厚度为1。
6mm。
1。
2 JDG导管敷设中，管与管连接采用直管接头.直管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度可使钢管插紧定位，密封性能较好.凹槽深度与钢管壁厚相一致，钢导管插入后内壁平整光滑，不影响穿线，更不会刮伤电线。
靠近管接头两端各有一个（￠32mm以上管为2个)带紧定螺钉的螺纹孔，该螺纹孔是采用冲压工艺,由管内壁向管外壁冲压形成凸起后再攻丝形成的，使螺纹圈数增多、螺纹的长度大于直管接头的壁厚,以保证紧定连接的牢固.特制紧定螺钉应采用不低于Q235的钢材，紧拧端呈六角形并有“+”形槽，另一段呈蜂窝状，靠近紧拧端有一处直径变小的脖颈。
1.3安装时先将JDG导管与直管接头插紧定位，再用专用紧定扳手持续拧紧紧定螺钉直至拧断脖颈，使JDG导管与直管接头形成一个整体，无须再做跨接地线。
管与盒的连接采用螺纹接头，螺纹接头与管连接的一端有一个带紧定螺钉的螺纹孔，其结构尺寸、规格与直管接头相同。
螺纹接头与盒（箱、槽）连接的一端带有一个爪形螺母和一个六角形螺母.安装时爪形螺母扣在盒（箱、槽)内侧，六角形在外侧，用紧定扳手使爪形螺母和六角形螺母夹紧盒（箱、槽）壁面即可，无须再做跨接地线。
2 JDG导管的质量控制JDG导管施工方便快捷,在工程中的应用日渐增多,应用需求量不断增大,但在实际安装过程中，还存在一些材料质量和施工质量问题，例如管材不合格、配件不配套、施工工艺不规范、连接不牢固、接地不可靠等.JDG导管的紧定连接既起管路连接作用又要满足接地跨接的功能要求,若质量不能得到很好控制，将失去其紧定连接的意义；管路连接的不牢固还会使连接处脱落，造成导线、电缆外露失去保护，存在安全隐患，更重要的是失去接地连接的电气连续性，难以满足施工质量验收规范的要求。
薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准(J604-2004)
薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。
镀锌钢管(JDG、KBG)敷设施工标准P10
镀锌钢管(JDG、KBG)敷设施工标准前言：KBG管与JDG管是我们弱电系统管材中使用最普遍的，但是你知道这两种管的施工工艺与标准吗？正文：1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。
JDG管暗敷设
3、管路连接
（1）、管路连接采用的紧定螺钉，可用与紧定螺钉螺帽槽口配套的十字螺丝刀操作，但应与螺钉方向一致，均匀用力，直至拧紧力度达到后螺帽脱落。禁止敲打、切断等，严禁熔焊连接。
4、在施工中注意材料的使用，加强配合协调，避免管子的戳伤、捅伤、砸伤，管口锉毛刺时，不得直接用手，以免拉伤。
5、施工时，严禁材料乱丢乱扔，尤其是从高处扔下造成伤人。
6、在临边作业时，必须检查外围防护是否到位、脚手板是否齐全稳固。
7、电盒填充用的锯末，应统一装在专门的容器内，用完后，将周围剩余的锯末及时收回。
技术交底记录
表C2-1
编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
JDG钢导管预留预埋技术交底
交底内容：
一、施工准备
1、主要工机具：专用弯管器、紧定扳手、钢锯、半圆锉、克丝钳、一字螺丝刀、液压开孔器等。
2、材料：JDG镀锌钢导管及配套用直管接头、螺纹管接头、接线盒等。
3、作业条件：
装修砌筑期间：隔墙板立好、加固完、管槽切割到位，砖墙随砌体配合土建立管。
技术负责人
交底人
接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
（2）、管路连接处，两侧连接的管口要平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密，并符合下列规定：
直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后旋紧至螺帽脱落；
JDG钢管暗敷设技术交底
交底内容：一、施工准备1.材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口的质量符合要求。
2.主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、钢卷尺、线坠、手电钻、开孔器及电工常用工具。
3.作业条件：(1)各层水平线和墙厚度线弹好，配合土建施工；(2)现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；(3)现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；(4)砌体内配管随土建施工进行配管；二、施工工艺1.工艺流程管路预制加工→测定盒箱位置→稳注箱盒→管路连接→接地线连接2.管子切割管子切断配管前根据图纸要求的实际尺寸将管线切断。
JDG 管切割时采用细齿锯切割，切割时要注意使锯条与管子轴线保持垂直，避免切断处出现马蹄口，推锯时，稍加用力，使其发生锯割作用，但用力不要过猛，以免别断锯条；回锯时，不加压力，锯稍抬起，尽量减少锯条磨损；当快要切断时，要减慢锯割速度，使管子平稳地锯断。
为防止锯条发热，要时常注意在锯条口上注油。
管字切断后，断口处应与管轴线垂直，管口应锉平、刮光、使管口平整光滑。
当出现马蹄口后，应重新切段。
严禁用电、气焊切割钢管。
3.管子煨弯管子敷设中需要改变方向时，应预先进行弯曲加工，管子弯曲也可以在管切段以前进行。
JDG 管的弯曲，应使用专用弯管器煨弯。
且不同规格的JDG 管应使用与之配套的弯管器，严禁在管路弯曲处采用气焊加热拿褶弯管。
弯管时把弯管器套在需要弯曲部位（即起弯点），用脚踩住管子，扳动弯管器手柄，稍加一定的力，使管子略有弯曲，然后逐点向后移动弯管器，重复前次动作，直至弯曲部位的后端，使管子弯成所需要的弯曲半径和弯曲角度来。
弯管的过程中还要注意移动弯管器的距离不能一次过大，用力也不能太猛。
