solidworks 弹簧单元关联单元
solidworks仿真弹簧
solidworks仿真弹簧,动画制作教程鉴于很多朋友对这个问题一直解决不了，把教程做出来，希望望大家能够很好学习。
通过本例学习，关联设计的思路和动画仿真的制作。
最终的效果：
首先建立基本零件，具体结构可以自己设定，本例采用圆柱体作为基本结构。
选择前视基准面，建立圆形草图，尺寸自己定，拉伸草图，选项如图：
由该零件生成装配体，将零件设定为浮动状态，添加配合，通过配合零件基准面和装配体基准面，固定零件1的位置。
如图：
再次插入零件1，，添加同轴心配合，以及面的距离配合。
如图：
插入——零件——新零件，单击装配体前视基准面定位新零件，如图：
在新零件编辑界面下，选择前视基准面，绘制直线，直线的两端与一直零件边线重合。
如图：
选择前视基准面，绘制草图2，。
如图：
插入——特征——扫描，选项如图：
选择前视基准面，绘制矩形区域，矩形边线与已知零件边线重合，切除拉伸，选项如图：
退回到装配体编辑状态，打开动画插件，如图：
为便于观察，编辑零件颜色，通过添加零件键码位置（本例之添加配合中距离的键码）。
播放动画即可，动画编辑如图：
最后通过视频录制或者gif录制来查看最后效果，如图：。
solidworks弹簧配置特征
solidworks弹簧配置特征SolidWorks弹簧配置特征引言SolidWorks是一款强大的3D计算机辅助设计软件，它提供了丰富的设计工具和功能，可以帮助工程师和设计师快速创建各种复杂的零件和装配体。
其中，弹簧配置特征是SolidWorks中的一个重要功能，它可以帮助用户快速创建并配置弹簧，提高设计效率。
本文将介绍SolidWorks弹簧配置特征的使用方法和注意事项。
步骤1.打开SolidWorks软件并新建一个零件文件。
2.在FeatureManager设计树中右键单击零件文件，选择”属性”。
3.在”属性”对话框中，选择”自定义”选项卡，然后点击”添加”。
4.在”自定义属性”对话框中，输入”弹簧参数”作为属性名称，然后选择”公共属性”作为属性类型。
点击”确定”。
5.再次右键单击零件文件，选择”编辑外观”。
6.在”编辑外观”对话框中，选择”特征”选项卡，然后选择”引导型线”工具。
7.在”引导型线”工具中，使用线段工具绘制出弹簧的路径。
点击”完成”。
8.点击”特征”选项卡上的”弹簧”工具。
9.在”弹簧”工具中，选择之前创建的”弹簧参数”。
10.根据需要，在”弹簧”工具中输入弹簧的直径、螺距、圈数等参数。
11.点击”确定”，即可在零件文件中生成一个弹簧。
注意事项•在创建弹簧之前，首先需要对零件文件进行属性设置和外观编辑，以便正确配置弹簧参数。
•弹簧配置特征适用于一般情况下的弹簧设计，如果需要进行更复杂的弹簧设计，可能需要使用其他工具或插件。
•在创建弹簧特征时，需要注意参数的输入值以及弹簧的路径。
错误的参数设置或引导型线绘制可能导致弹簧生成失败或形状不符合要求。
•可以通过修改”弹簧参数”属性的值来调整弹簧的配置，从而实现不同形态的弹簧设计。
结论SolidWorks弹簧配置特征是一个强大且实用的功能，可以帮助用户快速创建和配置各种弹簧。
通过遵循一系列的步骤和注意事项，用户可以轻松地生成符合要求的弹簧设计。
做弹簧划分网格
Increments to be applied to the X, Y, and Z keypoint coordinates in the active coordinate system (DR, Dθ, DZ for cylindrical; DR, Dθ, DΦ for spherical).
Select an appropriate 3-D element type [ET] (match the shape and number of nodes to the MESH200 element). Activate the selection [TYPE].
Specify the desired number of element divisions in the extruded, rotated, or offset direction (NDIV argument on ESIZE command). If using VDRAG, specify the number of element divisions on the drag path line(s) (LESIZE or ESIZE,,NDIV).
If element attributes have been associated with the pattern area via the AATT command, the opposite area generated by the VDRAG, VEXT, VOFFST, or VROTAT operation will also have those attributes (i.e., theelement attributes from the pattern area are copied to the opposite area). Note that only the area opposite the pattern area will have the same attributes as the pattern area; the areas adjacent to the pattern area will not.
弹簧单元介绍-精

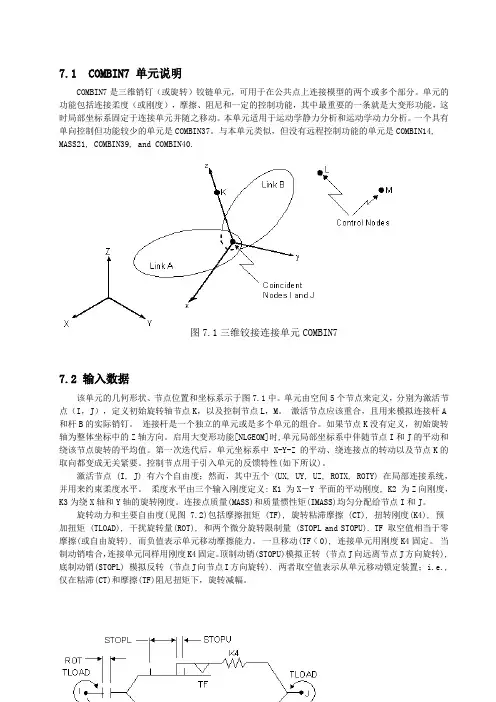

7.1 COMBIN7 单元说明COMBIN7是三维销钉（或旋转）铰链单元，可用于在公共点上连接模型的两个或多个部分。
单元的功能包括连接柔度（或刚度），摩擦、阻尼和一定的控制功能，其中最重要的一条就是大变形功能，这时局部坐标系固定于连接单元并随之移动。
本单元适用于运动学静力分析和运动学动力分析。
一个具有单向控制但功能较少的单元是COMBIN37。
与本单元类似，但没有远程控制功能的单元是COMBIN14, MASS21, COMBIN39, and COMBIN40.图7.1三维铰接连接单元COMBIN77.2 输入数据该单元的几何形状、节点位置和坐标系示于图7.1中。
单元由空间5个节点来定义，分别为激活节点（I，J），定义初始旋转轴节点K，以及控制节点L，M。
激活节点应该重合，且用来模拟连接杆A 和杆B的实际销钉。
连接杆是一个独立的单元或是多个单元的组合。
如果节点K没有定义，初始旋转轴为整体坐标中的Z轴方向。
启用大变形功能[NLGEOM]时,单元局部坐标系中伴随节点I和J的平动和绕该节点旋转的平均值。
第一次迭代后，单元坐标系中 X-Y-Z 的平动、绕连接点的转动以及节点K的取向都变成无关紧要。
控制节点用于引入单元的反馈特性(如下所议)。
激活节点 (I, J) 有六个自由度；然而，其中五个 (UX, UY, UZ, ROTX, ROTY) 在局部连接系统，并用来约束柔度水平。
柔度水平由三个输入刚度定义: K1 为X－Y 平面的平动刚度, K2 为Z向刚度，K3为绕X轴和Y轴的旋转刚度。
连接点质量(MASS)和质量惯性矩(IMASS)均匀分配给节点I和J。
旋转动力和主要自由度(见图 7.2)包括摩擦扭矩 (TF), 旋转粘滞摩擦 (CT), 扭转刚度(K4), 预加扭矩 (TLOAD), 干扰旋转量(ROT), 和两个微分旋转限制量 (STOPL and STOPU). TF 取空值相当于零摩擦(或自由旋转), 而负值表示单元移动摩擦能力。
solidworks怎么画可在装配体中压缩变形的柔性弹簧？
solidworks怎么画可在装配体中压缩变形的柔性弹簧？当我们在solidworks中完成了弹簧的建模后，我们总是希望这个弹簧在装配体中也能够和实际使用情况一样有着拉伸和压缩的动作。
那么，在solidworks中，我们能否做出一个可以拉伸、压缩变形的弹簧呢？solidworks给我们提供了一个柔性体零件的功能，使用柔性体零件，我们可以轻松的做出可变形的弹簧。
除了弹簧这种柔性体外，我们还可以做出柔性波纹管、柔性管、柔性线路等等零件。
下面，猫亮设计就来教大家如何做出一个会压缩变形的柔性弹簧。
建模步骤：•使用凸台拉伸建立下图两个零件，一个零件中间带有导向杆，一个零件中间带有导向孔。
•建立一个装配体，分别插入上面建立的两个零件，并对其中一个零件进行固定，这里我们固定的是带有导向杆的零件。
•给两个零件添加同心配合关系，是两个零件能够相对滑动。
•在装配体中插入新零件，如下图，插入后的零件如果是固定状态，我们就需要将其改成浮动状态。
•调整新插入零件的基准面位置，我们让新插入的零件位置处于合适的位置，这里我们让新插入的零件位于前视基准面上。
•在设计树内右键点击新建的零件，选择编辑零件。
•在新零件的前视基准面上进行草图绘制。
注意这里是关键：绘制一条直线使直线的上端点与上部零件的下表面重合，直线下端面与下部零件的上表面重合。
这里正确的完成配合是后面建立柔性弹簧成功的前提条件。
•以上面绘制的直线为扫描路径，在旁边绘制一个圆形轮廓做为扫描截面，使用【特征】→【扫描】，选择轮廓扭转，并给定扭转值，将弹簧扫描出来。
•这里需要提到的一点是，上面对弹簧进行建模的步骤属于自顶而下的建模方式，制作柔性体一般都采用这种方式。
•对于建立好的弹簧零件，我们使用制作柔性体零件，将其制作成为柔性体。
•在新出现的对话框中，我们给中间的扫描路径给定弹性参考，这里的弹性参考可以理解为一种柔性零件的草图配合方式。
这里我们分别选择上圆盘下表面的边线和下圆盘上表面的边线做为弹性参考。
solidworks motion扭转弹簧的示例
solidworks motion扭转弹簧的示例
在SolidWorks Motion中创建扭转弹簧是一项非常重要的功能，它可以用于模拟弹簧的运动和动态行为。
以下是一个简单的示例，展示了如何在SolidWorks Motion中创建扭转弹簧。
一、打开SolidWorks Motion软件，并打开您要添加弹簧的模型。
二、在模型中找到需要添加弹簧的部位，通常需要添加弹簧的部位是连接件之间的连接点。
选择这些连接点，并确保它们成为模型的动态元素。
三、在工具栏中选择“弹簧”工具，并在模型中绘制弹簧的路径。
这可以通过将两个连接点连接起来来完成。
确保弹簧路径是平滑的，以获得最佳的运动模拟效果。
四、在弹簧工具栏中选择“扭转弹簧”选项，并设置弹簧的刚度、预紧力和其他相关参数。
这些参数可以根据您的具体需求进行调整。
五、将弹簧添加到模型中后，您可以通过调整时间轴来模拟弹簧的运动。
您可以观察弹簧的运动和动态行为，并根据需要进行调整。
六、完成模拟后，保存您的模型并导出结果。
您可以将结果与其他模拟结果进行比较，以评估您的模型是否符合预期。
总之，在SolidWorks Motion中创建扭转弹簧需要一些经验和技巧。
通过遵循上述步骤，您可以轻松地创建出准确的弹簧模拟效果，并将其应用于您的模型中。
希望这个示例能够帮助您更好地理解如何在SolidWorks Motion 中创建扭转弹簧。
如果您有任何问题或需要进一步的帮助，请随时联系我们。
使用solidworks画弹簧的详细步骤方法
Principles of CAD/CAM
1.弹簧（wrie diam=4；circle NO。
=5）
首先打开solidworks 软件，执行“文件”—“新建”---“零件”点击确定进入，选择”前视图”, 在草图里选择画圆如图1，在选择“插入”----“曲线”---“螺旋线”进入界面如图2，如图按提示选择螺距和圈数等参数，在这里按要求选择圈数为5，其他可以根据情况合理选择.点击确定。
选择上视基准面，点击.
如图3显示。
再图上画直径为4毫米的
圆。
如图4
右击选择“添加几何关系”
选择螺旋线和小圆圆心
添加几何关系设定为”穿
透”, 点击确定。
见图5
图1
退出草图.
如图6.。
执行插入—凸台----扫描，分别选择小圆和螺旋
线，如图弹簧基本完成. 点击确定完成。
文件-另存
为
保
存
文
件。
图）
2）
(
图4
图5 图3
图6。
solidworks有限元应力 连接关系讲解 -回复
solidworks有限元应力连接关系讲解-回复SolidWorks有限元应力连接关系讲解引言：SolidWorks是一款流行的三维计算机辅助设计软件，广泛用于机械设计和工程分析领域。
其中，有限元分析是SolidWorks的重要功能之一，可帮助工程师和设计师在设计过程中评估机械元件的应力和变形。
本文将以有限元应力连接关系为主题，详细介绍SolidWorks中的相关概念、步骤和实施过程。
一、有限元分析简介：有限元分析是一种数值分析方法，用于将复杂的连续体结构分解为简单的有限元素，并利用有限元体系对结构进行模拟和分析。
通过将结构划分为离散的有限元素，可以计算每个有限元上的应力和变形，并从整体上了解结构的行为。
有限元分析在机械工程、土木工程、航空航天等领域中得到广泛应用。
在SolidWorks中，有限元分析可以通过选择适当的连接关系来实现。
二、SolidWorks中的有限元连接关系：SolidWorks中有多种连接关系可用于有限元分析，包括固定、弹簧、配合、壳单元、接触等。
这些连接关系可以模拟各种在实际情况中常见的连接方式，以便更准确地进行应力和变形分析。
1. 固定连接关系：固定连接关系用于约束结构中一个或多个点的自由度，以模拟某些零件的固定或约束状态。
在有限元分析中，固定连接关系适用于固定或约束不需要进行应力和变形分析的部分。
2. 弹簧连接关系：弹簧连接关系用于模拟零件之间的弹性连接，可在有限元分析中模拟零件的连接条件。
在连接点上定义弹簧连接关系后，可以对弹簧的刚度和长度进行调整，以满足实际情况下的连接需求。
3. 配合连接关系：配合连接关系用于模拟零件之间的配合情况，可在有限元分析中模拟零件的拟合度。
配合连接关系可以定义为铰接、插销、齿轮等各种拟合条件，以便更准确地模拟实际工况。
4. 壳单元连接关系：壳单元连接关系用于将不同零件之间的壳单元进行连接，以便在有限元分析中更好地模拟构件的应力和变形。
壳单元连接关系可以使用接触区域、刚性连接或可拖拽等方式实现。
变径弹簧标准solidworks
变径弹簧标准solidworks变径弹簧是一种弹性元件，可以用于各种应用，例如减震器、悬挂系统以及机械装置等。
在SolidWorks中，可以通过使用几何特征和运动学模拟工具来设计和分析变径弹簧。
下面是一些与变径弹簧相关的参考内容。
1. 变径弹簧的基本原理：- 弹簧的作用：弹簧是一种可以存储和释放能量的弹性元件，通过变形来产生力。
变径弹簧的变径部分可以实现更大的弯曲或扭转变形，以适应不同的载荷和运动要求。
- 弹簧的材料：弹簧通常使用高强度的合金钢或不锈钢制作，以提供足够的强度和耐腐蚀性。
- 弹簧的设计参数：变径弹簧的设计需要考虑弹簧的形状、材料、直径、螺距、初始张力等参数。
2. SolidWorks中变径弹簧的建模方法：- 使用曲线工具：可以使用SolidWorks的曲线工具，如圆弧、样条线等来创建变径弹簧的截面形状。
可以通过定义不同位置处的截面形状来表示变径弹簧的变径部分。
- 使用扫描特征：可以使用SolidWorks的扫描特征来将截面形状沿弹簧轴线方向进行扫描，以生成变径弹簧的三维模型。
可以通过定义截面的变化规律来实现变径效果。
- 使用卷绕特征：可以使用SolidWorks的卷绕特征来实现弹簧的半径和周期性变化。
可以通过定义初始截面的位置和角度来确定弹簧的卷绕规律。
3. 变径弹簧的分析和优化：- 弹簧刚度的计算：可以使用SolidWorks的模拟工具来分析变径弹簧的刚度和变形情况。
可以通过定义载荷和边界条件来模拟弹簧的行为，并计算其刚度和最大变形量。
- 应力分析：可以使用SolidWorks的应力分析工具来评估变径弹簧的应力分布情况。
可以通过应力分析来确定弹簧的强度和是否满足设计要求。
- 优化设计：可以使用SolidWorks的参数化建模和优化工具来调整变径弹簧的设计参数，以使其满足特定的要求。
可以通过优化设计来提高弹簧的性能和寿命。
4. 变径弹簧的实例应用：- 汽车悬挂系统：变径弹簧可以用于汽车悬挂系统中，以提供不同的弹性和减震效果。
solidworks 弹簧接头 自由度约束
SolidWorks是一款领先的三维计算机辅助设计（CAD）软件，它提供了丰富的功能和工具，用于设计和建模各种工程零部件和装配体。
在SolidWorks中，弹簧接头的自由度约束是一个常见且重要的问题。
本文将探讨SolidWorks中弹簧接头的自由度约束，并介绍如何正确地进行约束设置。
1. 弹簧接头的概念和应用弹簧接头是一种常见的机械连接件，通常用于连接两个零部件，并允许它们在一定范围内相对运动。
在工程设计中，弹簧接头广泛应用于汽车、航空航天、机械制造等领域，其灵活的连接特性能够缓解零部件之间的振动和变形，从而提高系统的稳定性和性能。
2. SolidWorks中弹簧接头的建模在SolidWorks中，建模弹簧接头通常涉及到两个零部件之间的连接和相对运动。
需要建立两个零部件的模型，并确定它们之间的连接方式。
在进行建模时，需要考虑弹簧接头的自由度约束，以确保其在实际使用中能够正常工作并满足设计要求。
3. 弹簧接头的自由度约束在SolidWorks中，自由度约束是指对零部件或装配体中的运动自由度进行限制，从而确保系统的稳定性和可靠性。
针对弹簧接头，需要特别关注以下几个方面的自由度约束：- 旋转自由度约束：通常需要对弹簧接头的旋转自由度进行约束，以确保其在连接零部件时能够按照设计要求进行相对运动，同时避免发生过大或不必要的旋转。
- 平移自由度约束：同样需要对弹簧接头的平移自由度进行约束，以确保其在连接零部件时能够按照设计要求进行相对位移，同时避免发生过大或不必要的位移。
- 弹性自由度约束：在一些情况下，弹簧接头本身具有一定的弹性，需要考虑其弹性特性，并对其弹性自由度进行约束，以确保其能够在承受负载时产生合适的变形和回复力。
4. 正确设置弹簧接头的自由度约束在SolidWorks中，正确设置弹簧接头的自由度约束是非常重要的。
一般来说，可以通过以下几个步骤来实现：- 选择合适的约束方式：根据实际情况选择合适的约束方式，如配合配合约束、轴向约束、角度约束等，以确保弹簧接头能够按照设计要求进行运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks 弹簧单元关联单元
1. 简介
SolidWorks是一款常用的三维CAD软件，广泛应用于机械设计和工程领域。
在SolidWorks中，弹簧单元是一种特殊的零件，常用于模拟和仿真弹簧的行为。
弹簧单元可以与其他零件进行关联，实现力学仿真和运动分析。
本文将介绍如何在SolidWorks中创建弹簧单元，并演示如何将弹簧单元与其他零件进行关联，以实现更真实的力学仿真和运动分析。
2. 创建弹簧单元
在SolidWorks中，创建弹簧单元需要使用“弹簧”功能。
下面是创建弹簧单元的步骤：
1.打开SolidWorks软件，并创建一个新的零件文件。
2.在特征工具栏中找到“弹簧”功能，点击该按钮。
3.在弹簧对话框中，设置弹簧的参数，例如弹簧的直径、线圈数、线径等。
4.点击“确定”按钮，即可在零件中创建一个弹簧单元。
创建弹簧单元后，可以对其进行进一步的编辑和调整，例如修改弹簧的长度、直径等。
3. 弹簧单元的关联
在SolidWorks中，弹簧单元可以与其他零件进行关联，以实现更真实的力学仿真和运动分析。
下面是将弹簧单元与其他零件进行关联的步骤：
1.首先，创建一个需要与弹簧单元关联的零件。
可以是一个简单的零件，也可
以是一个复杂的装配体。
2.在装配体中，选择需要与弹簧单元关联的零件。
3.在装配工具栏中找到“关系”功能，点击该按钮。
4.在关系对话框中，选择“固定”关系，并选择需要固定的面或边。
5.点击“确定”按钮，即可将该零件固定在装配体中的某个位置。
6.在装配体中，选择弹簧单元。
7.在关系工具栏中找到“刚性”功能，点击该按钮。
8.在刚性对话框中，选择需要关联的面或边，并选择需要与之关联的零件。
9.点击“确定”按钮，即可将弹簧单元与其他零件进行关联。
通过上述步骤，可以将弹簧单元与其他零件进行关联，实现力学仿真和运动分析。
4. 弹簧单元的应用
弹簧单元在SolidWorks中的应用非常广泛，常用于以下几个方面：
4.1 力学仿真
弹簧单元可以模拟和仿真弹簧的行为，例如弹簧的变形、应力和应变等。
通过将弹簧单元与其他零件进行关联，可以实现更真实的力学仿真。
例如，在汽车悬挂系统的设计中，可以使用弹簧单元模拟和分析弹簧的变形和应力，以评估悬挂系统的性能。
4.2 运动分析
弹簧单元可以用于实现运动分析，例如弹簧的压缩和伸展等。
通过将弹簧单元与其他零件进行关联，可以模拟和分析系统中弹簧的运动。
例如，在机械手臂的设计中，可以使用弹簧单元模拟和分析弹簧的伸缩行为，以评估机械手臂的工作空间和运动性能。
4.3 结构优化
弹簧单元可以用于结构优化，例如弹簧的刚度和几何形状等。
通过将弹簧单元与其他零件进行关联，可以对系统中的弹簧进行优化。
例如，在建筑结构的设计中，可以使用弹簧单元模拟和分析不同形状和材料的弹簧，以优化结构的刚度和稳定性。
5. 总结
本文介绍了SolidWorks中弹簧单元关联单元的方法和应用。
通过创建弹簧单元和
与其他零件进行关联，可以实现更真实的力学仿真和运动分析。
弹簧单元在力学仿真、运动分析和结构优化等方面有广泛的应用，可以帮助工程师和设计师更好地设计和优化机械系统。
希望本文对于SolidWorks用户在弹簧单元关联单元方面的应用有所帮助，同时也
希望读者能够进一步深入学习和探索SolidWorks的其他功能和应用。
