高速铁路信号系统
高速铁路信号系统的设计与仿真研究
高速铁路信号系统的设计与仿真研究随着高速铁路的迅速发展，高速铁路系统的安全性和可靠性成为人们关注的焦点。
而高速铁路的信号系统设计与仿真研究则是确保列车安全运行的重要环节。
本文将对高速铁路信号系统的设计和仿真研究进行探讨，以期提供对高速铁路系统工程师和研究人员的参考。
一、高速铁路信号系统的设计高速铁路信号系统设计是为了确保列车之间的运行时间间隔和速度匹配，同时提供准确的列车位置信息。
以下是高速铁路信号系统设计的主要内容：1. 信号系统类型高速铁路信号系统主要可以分为两大类：线路侧信号系统和车载信号系统。
线路侧信号系统安装在铁路线路沿线的信号机和轨道电路中，用于向列车发出信号。
而车载信号系统则安装在列车上，通过与线路侧信号系统进行通信，实时获取列车位置和速度信息。
2. 列车间的通信与控制高速铁路信号系统需要设计有效的通信和控制机制，以确保列车之间的运行安全。
通信机制可以采用无线通信和有线通信，如GSM-R和光缆通信。
而控制机制可以通过车载信号系统和线路侧信号系统的协作，实现对列车的运行控制。
3. 列车位置和速度的测量与计算高速铁路信号系统需要准确地测量和计算列车的位置和速度信息，以确保列车之间的安全间距。
位置和速度的测量可以通过全球卫星定位系统（GPS）、轮轨测量和惯导等技术来实现。
同时，相关算法的研究也需要考虑列车加速度、减速度以及曲线行驶等因素的影响。
4. 车辆识别与列车优先级控制高速铁路信号系统需要对不同种类的列车进行识别，并根据列车种类和调度优先级进行调度控制。
车辆识别可以通过车载设备和信号机之间的通信来实现。
而列车优先级控制可以根据列车的类型、运行时间表和到站时间等因素来决定。
二、高速铁路信号系统的仿真研究高速铁路信号系统的仿真研究是在实际运营之前，通过计算机模拟和仿真，对信号系统的性能进行评估和优化。
以下是高速铁路信号系统仿真研究的主要内容：1. 仿真模型建立高速铁路信号系统的仿真研究需要建立精确的仿真模型，包括线路侧信号系统、车载信号系统和列车运行模型。
高速铁路与城市轨道交通信号系统的比较
高速铁路与城市轨道交通信号系统的比较【摘要】高速铁路与城市轨道交通信号系统在设计和运行上有着一些区别。
高速铁路信号系统通常采用自动控制技术，保证列车在高速运行时能够安全稳定地运行。
城市轨道交通信号系统则更注重列车与乘客的舒适度和交通效率，通常采用更灵活的调度方式。
在比较两种信号系统时，安全性是首要考虑因素，高速铁路信号系统在列车运行过程中能够更精确地监控和调度列车，保证安全运行；而城市轨道交通信号系统则更关注列车的准时性和班次密度，以提高交通效率。
综合考虑两种信号系统的特点，可以更好地满足不同交通场景的需求。
【关键词】高速铁路信号系统、城市轨道交通信号系统、信号系统比较、安全性、效率性、结论1. 引言1.1 引言高速铁路和城市轨道交通是现代城市重要的交通方式，其信号系统的设计与运行对于保证交通安全和高效运行至关重要。
高速铁路是一种高速运行的铁路系统，通常设计用于连接不同城市或地区。
在高速铁路上，信号系统需要能够准确控制列车的速度和间距，以确保列车之间的安全距离并避免碰撞。
城市轨道交通是城市内运行的轨道交通系统，包括地铁、轻轨等。
城市轨道交通信号系统的设计需要考虑城市交通的复杂性和密集程度，以确保列车可以准时到站并保持运行的平稳性。
本文将对高速铁路和城市轨道交通信号系统进行深入比较，探讨它们在安全性和效率性上的优劣，并提出相关结论以指导相关领域的发展和应用。
2. 正文2.1 高速铁路信号系统高速铁路信号系统是高速铁路运行安全的重要组成部分，也是高铁列车正常运行的核心保障。
高速铁路信号系统通常采用先进的自动化技术，能够实现列车自动控制和监控，确保列车安全、准时、高效地运行。
在高速铁路信号系统中，常见的信号设备包括信号机、轨道电路、检测器等。
信号机通过显示不同的信号灯来告知列车驾驶员列车前方的行驶情况，轨道电路则通过电气信号来监测轨道上列车的位置和速度，检测器则能够及时发现轨道上的异常情况，并向列车驾驶员和控制中心发送警报。

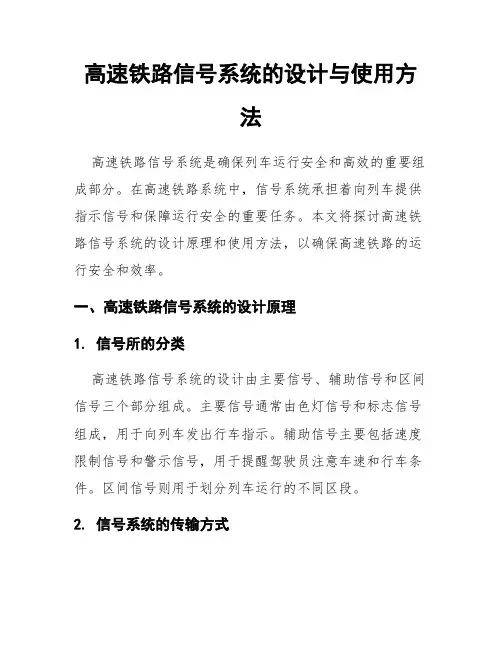

高速铁路信号系统的设计与使用方法
高速铁路信号系统的设计与使用方法高速铁路信号系统是确保列车运行安全和高效的重要组成部分。
在高速铁路系统中，信号系统承担着向列车提供指示信号和保障运行安全的重要任务。
本文将探讨高速铁路信号系统的设计原理和使用方法，以确保高速铁路的运行安全和效率。
一、高速铁路信号系统的设计原理1. 信号所的分类高速铁路信号系统的设计由主要信号、辅助信号和区间信号三个部分组成。
主要信号通常由色灯信号和标志信号组成，用于向列车发出行车指示。
辅助信号主要包括速度限制信号和警示信号，用于提醒驾驶员注意车速和行车条件。
区间信号则用于划分列车运行的不同区段。
2. 信号系统的传输方式高速铁路信号系统采用数字化传输方式，以提高传输精度和可靠性。
传统的模拟信号系统存在信号衰减和干扰的问题，而数字信号可以通过纠错编码和差错校验来提高信号的可靠性和抗干扰能力。
3. 核心控制系统高速铁路信号系统的核心控制系统采用计算机或 PLC （可编程逻辑控制器）来实现信号灯的控制和列车位置的监测。
核心控制系统可以根据列车的位置和速度信息来发送合适的信号指令，保障列车的安全运行。
4. 信号灯的设计高速铁路信号灯通常采用LED（发光二极管）灯泡，其具有亮度高、寿命长等优点。
信号灯的设计需要考虑到不同天气条件下的可见性，确保列车驾驶员能够准确辨识信号的颜色和状态。
5. 信号传输通道的设计高速铁路信号系统的传输通道可以采用电缆、光缆或者无线电信号传输。
不同的传输方式具有不同的传输速率和传输距离，需要根据具体情况选择适合的传输通道。
二、高速铁路信号系统的使用方法1. 行车信号的解读高速铁路信号系统中的行车信号对列车驾驶员来说非常重要，驾驶员需要准确解读行车信号所代表的含义。
行车信号通常包括停车信号、开行信号、减速信号等，驾驶员需要根据信号的显示来调整列车的速度和行驶状态。
2. 跟随安全间隔高速铁路信号系统中的信号之间存在一定的安全间隔，驾驶员需要遵循这些安全间隔来保证列车的安全行驶。
高速铁路信号通信系统设计与优化
高速铁路信号通信系统设计与优化随着科技的不断进步，高速铁路交通成为现代化城市快速发展的重要组成部分。
高速铁路信号通信系统是确保高铁运行安全和提供高效服务的关键设备之一。
本文将探讨高速铁路信号通信系统的设计原理和优化方法。
一、高速铁路信号通信系统的设计原理1. 整体框架设计高速铁路信号通信系统设计需要考虑网络架构、通信设备以及信号传输等方面。
首先，要确定监控中心和各个车站之间的通信连线，选择适当的通信设备，以确保数据传输的稳定和可靠。
2. 通信传输技术在高速铁路信号通信系统设计中，常见的传输技术包括SDH（同步数字体系）、PDH（分时复用数字体系）、Ethernet以及LTE等。
根据具体需求和技术要求，选择合适的传输技术，以提供高质量的通信服务。
3. 信号系统设计高速铁路信号系统设计需满足列车运行安全和高效。
采用轨道电路和无线通信相结合的方式，确保列车之间的安全距离和运行速度的监测。
同时，还需要设计信号机、轨道检测设备以及信号解码等装置，以确保信号的准确传递和解析。
4. 系统安全设计高速铁路信号通信系统的安全性至关重要。
设计者需要考虑网络安全、数据保护和防止干扰等方面的问题。
采用加密技术、防火墙和安全策略等手段，有效保护系统免受黑客攻击和恶意软件的威胁。
二、高速铁路信号通信系统的优化方法1. 数据传输优化为了提高高速铁路信号通信系统的效率，设计者可以采用数据压缩技术、数据分包等方法。
将数据进行压缩，减少传输负荷，同时采用分包策略，确保数据的完整性和实时性。
2. 信号仿真与测试通过对信号系统进行仿真和测试，可以发现系统中的潜在问题和瓶颈。
设计者可以使用专业的仿真软件模拟高速铁路运行情景，并确定系统中可能出现的信号传输中断、延迟和误差等问题，从而进行优化调整。
3. 设备匹配和更新随着科技的不断进步，高速铁路信号通信设备也不断更新换代。
设计者需要对系统中的设备进行匹配和更新，以适应快速变化的通信技术需求。

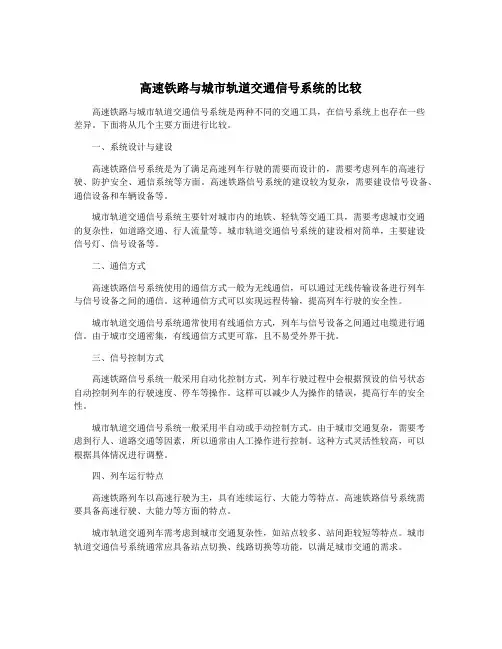

高速铁路与城市轨道交通信号系统的比较
高速铁路与城市轨道交通信号系统的比较高速铁路与城市轨道交通信号系统是两种不同的交通工具，在信号系统上也存在一些差异。
下面将从几个主要方面进行比较。
一、系统设计与建设高速铁路信号系统是为了满足高速列车行驶的需要而设计的，需要考虑列车的高速行驶、防护安全、通信系统等方面。
高速铁路信号系统的建设较为复杂，需要建设信号设备、通信设备和车辆设备等。
城市轨道交通信号系统主要针对城市内的地铁、轻轨等交通工具，需要考虑城市交通的复杂性，如道路交通、行人流量等。
城市轨道交通信号系统的建设相对简单，主要建设信号灯、信号设备等。
二、通信方式高速铁路信号系统使用的通信方式一般为无线通信，可以通过无线传输设备进行列车与信号设备之间的通信。
这种通信方式可以实现远程传输，提高列车行驶的安全性。
城市轨道交通信号系统通常使用有线通信方式，列车与信号设备之间通过电缆进行通信。
由于城市交通密集，有线通信方式更可靠，且不易受外界干扰。
三、信号控制方式高速铁路信号系统一般采用自动化控制方式，列车行驶过程中会根据预设的信号状态自动控制列车的行驶速度、停车等操作。
这样可以减少人为操作的错误，提高行车的安全性。
城市轨道交通信号系统一般采用半自动或手动控制方式。
由于城市交通复杂，需要考虑到行人、道路交通等因素，所以通常由人工操作进行控制。
这种方式灵活性较高，可以根据具体情况进行调整。
四、列车运行特点高速铁路列车以高速行驶为主，具有连续运行、大能力等特点。
高速铁路信号系统需要具备高速行驶、大能力等方面的特点。
城市轨道交通列车需考虑到城市交通复杂性，如站点较多、站间距较短等特点。
城市轨道交通信号系统通常应具备站点切换、线路切换等功能，以满足城市交通的需求。
高速铁路与城市轨道交通信号系统在设计、通信方式、信号控制方式和列车运行特点等方面存在一定的差异。
需要根据具体的交通工具和交通环境选择合适的信号系统，以确保交通安全和运行效率。
高速铁路信号系统基础知识课件
3
高速铁路信号系统基础知识
1. 铁路信号系统的结构
1.车站联锁系统
路车站基本是以建立进路的方式实现对列车和车列运行的控制。进路是 由相关道岔和轨道区段组成，有信号机指示和防护的特定经路。为了保证行 车安全，在进路建立之前，对车站内的信号、道岔、轨道电路等基本信号设 备必须按照一定的条件和程序严格操作，我们称这些条件和程序为联锁，而 实现联锁的技术称为联锁技术。联锁设备是铁路车站保证列车和车列正常、 安全运行必不可少的核心基础设备。目前，联锁系统主要有继电集中联锁和 计算机联锁。
2
高速铁路信号系统基础知识
1.1 铁路信号系统的结构
信号设备
铁 路 信 号
信号系统
信号设备第主一要节有继电器、信号机、轨道电路、
转辙机、控制台和电源屏等。
信号系统第一一般节是对指挥列车运行，控制列车运行
速度和追踪方式，传递列车相关控制信息，监督 列车运行及各种作业情况的总称。
铁路信号系统第主一要节包括车站联锁系统、区间闭塞系统、列车运行控制系统
高速铁路信号系统基础知识
1.2 各种信号系统和设备的关系
行车调度指挥控制系统和列车运行控制系统在上述所有的信号子 系统中是处于最关键、最重要的位置，行车调度指挥控制系统负责列 车运行的总体调度安排，而列车运行控制系统直接与列车运行速度相 关。车站联锁和区间闭塞是这两个系统的基础设备，为其提供相应的 行车相关信息，列车运行控制系统根据数据信息发送行车许可凭证， 通过车站联锁完成遥控功能。信号微机监测系统则对各种信号设备进 行检测，保证设备的运用质量。
12
高速铁路信号系统基础知识
高速铁路通信信号系统的使用教程
高速铁路通信信号系统的使用教程随着科技的发展，高速铁路通信信号系统的重要性在现代交通领域中日益凸显。
本文将为您提供一份简明扼要的高速铁路通信信号系统使用教程，帮助您更好地了解和应用这一系统。
第一部分：概述首先，我们将对高速铁路通信信号系统进行简要概述。
高速铁路通信信号系统是一种基于无线通信技术的先进系统，用于传递重要信息、确保列车运行安全以及提供高效的通信服务。
该系统具有高速、稳定、可靠等特点，广泛应用于高速铁路运输领域。
第二部分：系统组成高速铁路通信信号系统主要由以下几个组成部分构成：1. 通信控制中心：通信控制中心负责系统的整体管理和组织，通过无线通信网络与列车和车站进行数据交互，确保信息的及时传递和处理。
2. 列车终端设备：列车终端设备是安装在列车上的终端设备，通过与通信控制中心进行无线通信，接收和发送相关信息。
3. 信号设备：信号设备包括信号机、轨道电路、道岔控制器等，用于实时监控列车运行情况，发出相应的信号和指示。
第三部分：系统功能高速铁路通信信号系统具有多种功能，下面将详细介绍其中的几个重要功能：1. 列车调度与运营控制：通过通信信号系统，列车调度员可以实时了解列车位置、速度和运行状态，根据需要做出相应的列车调度和运营控制决策，确保列车运行的安全和高效。
2. 通信服务：高速铁路通信信号系统不仅可以实现列车与列车之间的通信，还可以提供给乘客与列车、车站之间的通信服务。
乘客可以通过终端设备与列车、车站进行语音通话、信息传递等操作，方便快捷。
3. 防误功能：系统中的信号设备能够实时监测车辆位置和速度，当检测到异常情况时，会自动发出信号，提醒驾驶员采取相应的措施，避免潜在的事故风险。
第四部分：使用指南接下来，将为您提供高速铁路通信信号系统的使用指南，帮助您更好地应用该系统：1. 系统操作：系统操作包括开机、登录、选择功能等。
用户需要按照系统提示完成相应的操作步骤，确保成功进入系统界面。
2. 信息查询：用户可以通过系统界面查询列车位置、运行状态、到站时间等信息，以便进行合理的行程安排。
高速铁路信号系统的设计与实现
高速铁路信号系统的设计与实现1. 引言高速铁路信号系统是保障高速铁路安全和准点性的重要部分。
信号系统的设计与实现是高速铁路建设的重要技术之一。
本文将从信号系统的设计和实现两个方面进行详细探讨，为读者提供关于高速铁路信号系统设计的基本知识和实现方法。
2. 高速铁路信号系统的设计（1）信号系统的分类根据信号系统的功能和用途，在高速铁路信号系统中可分为进路信号系统和出站信号系统两种。
进路信号系统用于控制列车运行路线的选择和列车行车速度的调整。
它通常由车站选线信号机、转辙器和检测设备组成。
出站信号系统用于控制列车的停车、出站和出站速度的调整。
它通常由出站信号机、迎车线信号机、侧向力减缓信号和安全缓冲设施组成。
（2）信号系统的要求高速铁路信号系统的设计应满足以下要求：①设备应具有高可靠性和高精度。
②系统应支持数据自适应和动态优化调整。
③系统应支持远程监控和自动化控制。
④系统应支持高速列车运行和多车组协调运行。
（3）信号系统的实现高速铁路信号系统的实现主要涉及控制器的设计、设备的开发和系统的调试等方面。
控制器的设计需要分析列车的运行路线、车速和降速要求，设计合理的逻辑控制模块和故障恢复机制。
设备的开发需要考虑可靠性、精度和稳定性等问题。
开发过程中需要进行工业化生产和质保体系建立，确保产品质量和稳定性。
系统的调试需要实验验证和模拟仿真，以确保系统的性能和稳定性满足设计要求。
3. 高速铁路信号系统的实现高速铁路信号系统的实现需要依据相关标准和规范，确定设计和实现方案，并进行相应的测试和调试。
（1）设计和实现方案的确定在设计和实现方案确定阶段，需要考虑列车的运行路线、车速和降速要求等因素，并分析相关设备和控制器的性能指标。
根据分析结果确定具体的设计方案和实现方案。
同时还需要进行风险评估，确保设计和实现的方案安全可靠。
（2）测试和调试测试和调试是高速铁路信号系统实现过程中的重要环节。
测试和调试应根据设计和实现方案，进行系统功能测试、性能测试和安全测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速铁路信号系统
近年来,我国高速铁路建设取得了迅猛发展,截至2011年底,高速铁路营业里程达7 531 km(不包括台湾地区),在建高速铁路1万多千米,已成为世界高速铁路运营速度最高,运营里程最长、在建规模最大的国家.铁路信号系统是为了保证铁路运输安全而诞生和发展的,它的第一使命是保证行车安全,没有铁路信号,就没有铁路运输的安全.随着列车运行速度的提高,完全靠人工望、人工驾驶列车已经不能保证行车安全了,当列车提速到200km/h时,紧急制动距离将达到2 km(常用制动距离超过3 km),因此,国际上普遍认为当列车速度大于时速160 km 时,必须装备列车运行控制系统(简称列控系统),以实现对列车间隔和速度的自动控制,提高运输效率,保证行车安全.要实现列车自动控制,需要解决许多关键技术问题,例如:车-地之间大容量、实时和可靠信息传输,列车定位,列车精确、安全控制等,需要车载设备、轨旁设备、车站控制、调度指挥、通信传输等系统良好的配合才能实现,以现代列车运行控制技术为核心的信号系统可以称为现代铁路信号系统.
高速铁路装备了列控系统后,提高了列车运行速度和行车密度,同时对中国铁路信号技术还具有积极的促进作用,但由于发展速度太快,设备、标准、管理与养护都免不了存在一些缺陷和不足.本文作者简要阐述了中国列车运行控制系统为我国铁路发展所产生的促进作用,也对现有系统存在的若干问题进行了分析,在分析的基础上,针对今后中国列车运行控制系统的建设提出了改进建议.
中国列车控制系统（CTCS）
2003年,铁道部参照欧洲列车运行控制系统(ETCS)相关技术[3],根据中国高速铁路建设需求制定了5中国列车运行控制系统(CTCS)技术规范总则(暂行)6,以分级的形式满足不同线路运输需求.CTCS系统由车载子系统和地面子系统组成.地面子系统包括:应答器、轨道电路、无线通信网络(GSM-R)、列控中心(TCC)/无线闭塞中心(RBC).车载子系统包括:CTCS车载设备、无线系统车载模块等.
CTCS依次分CTCS-0~CTCS-4共5个等级, 以满足不同线路速度需求.CTCS0级为既有线的现状;CTCS1级为面向160 km/h以下的区段;CTCS2级为面向干线提速区段和200~250 km/h高速铁路;CTCS3级为面向300~350 km/h及以上客运专线和高速铁路;CTCS4级为面向未来的列控系统.
TCS-2级列控系统[5]是基于轨道电路和点式应答器传输列车运行许可信息,并采用目标-距离模式监控列车安全运行的控制系统.地面一般设置通过信号机,是一种点-连式列车运行控制系统.在CTCS-2级列控系统中,用轨道电路实现列车占用及完整性检查,并连续向车载设备传送空闲闭塞分区数量等信息.用应答器向车载设备传输定位、线路参数、进路参数、临时限速等信息.列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息传输等功能.同时,列控中心根据轨道电路、进路状态及临时限速等信息,产生行车许可,并通过轨道电路及有源应答器将行车许可传递给列控车载设备.列控车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息,结合动车组参数,按照目标-距离模式生成控制速度,监控列车安全运行.
CTCS-3级的列控系统[6]是基于无线通信网GSM-R传输列控信息并采用轨道电路检查列车占用的连续式控制系统.CTCS-3级列控系统采取目标距离控制模式和准移动闭塞方式,地面可不设通过信号机,司机凭车载信号行车,同时具有CTCS-2级功能.CTCS-3级列控系统地面设备包括:无线闭塞中心、列控中心、轨道电路、点式应答器、GSM-R通信接口设备等.车载设备包括:车载安全计算机、GSM-R无线通信单元、轨道电路信息接收单元、应答器信息接收模块、列车接口单元等.
在CTCS-3级列控系统中,无线闭塞中心根据轨道电路、联锁进路等信息生成行车许可,
并通过
GSM-R无线通信系统将行车许可、线路参数、临时限速传输给CTCS-3级车载设备.同时,通过GSM-R无线通信系统接收车载设备发送的位置和列车数据等信息.列控中心接收轨道电路的信息,并通过联锁系统传送给无线闭塞中心.同时,列控中心具有轨道电路编码等CTCS-2级系统列控中心功能,满足作为CTCS-3级后备系统需要.应答器向车载设备传输定位、等级转换、线路参数和临时限速等信息,满足后备系统需要.车载安全计算机根据地面设备提供的行车许可、线路参数、临时限速等信息,结合动车组参数,按照目标距离连续速度控制模式生成动态速度曲线,监控列车安全运行.
尽管CTCS-2级和CTCS-3级列控系统的发展使我国铁路信号技术取得了长足进步,但由于从制定技术标准到大规模投入运行发展速度太快,设备、标准、安装工程、管理与养护都免不了存在一些缺陷和不足,需要认真总结、及时调整,避免酿成重大行车事故.。
