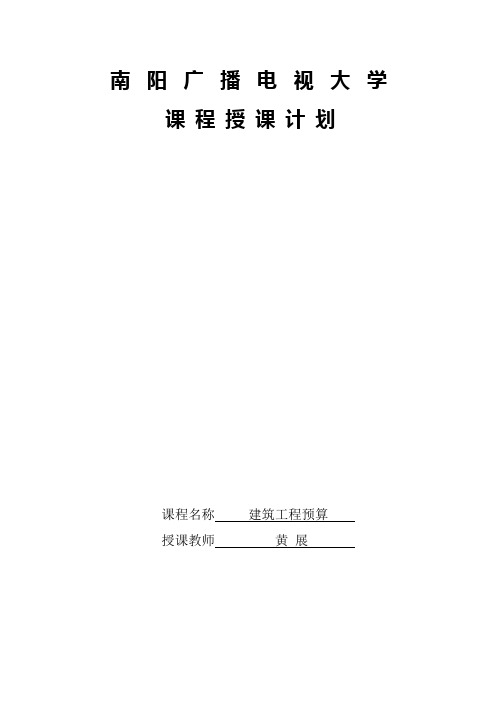

南阳广播电视大学课程授课计划课程名称建筑工程预算授课教师黄展《AutoCAD基础与应用》授课计划一、课程性质与目的本课程的性质：AutoCAD是一种通用计算机辅助设计软件包，在设计、绘图和相互协作等方面具有强大的技术实力。
AutoCAD已经成为二维CAD系统的标准，而DWG格式文件已是工程设计人员交流思想的公共语言。
作为当代大学生一是要了解该软件的基本功能，二要结合专业学习软件，学会利用软件解决专业中的实际问题。
本课程的目的：学生通过本课程学习，能够熟练应用AutoCAD软件绘制已有图形；能够自己设计并绘制产品工程图。
二、课程教学计划安排及策略第1周学时：6授课内容：第1章从零起步理论课程： 1、AutoCAD2008功能概览2、熟悉AutoCAD2008操作界面3、手工画图和使用AutoCAD画图比较4、AutoCAD快速入门——绘制异型扳手草图5、计划3学时授课方式：课堂讲授、观摩和上机指导实践课程：上机操作练习（3学时）【重点与难点】：熟悉AutoCAD2008操作界面第2周学时：6授课内容：第2章AutocAD绘图基础理论课程： 1、定位点的方法——坐标与对象捕捉2、画图时的距离与方向控制3、再论图层4、视图缩放与平移5、使用AutoCAD画图的一些技巧6、计划4学时授课方式：课堂讲授、观摩和上机指导实践课程：上机操作练习，绘制吊钩（2学时）【重点与难点】：掌握AutoCAD 中对象几何特征点捕捉的功能和极轴追踪，如栅格、正交、自动捕捉、对象捕捉、对象追踪等学时：6授课内容：第3章绘制基本图形元素（上）理论课程： 1、绘制各种直线的方法2、使用多段线绘制复杂线条的方法3、使用样条曲线绘制断裂线和剖视线的方法4、绘制矩形和正多边形的方法5、绘制圆和圆弧的方法6、绘制椭圆和椭圆弧的方法6、计划4学时授课方式：课堂讲授、观摩和上机指导实践课程：上机操作练习，绘制离合器（2学时）【重点与难点】：掌握各种线性的绘制方法。
《AutoCAD 2016基础与应用案例教程》教案
分教案教案1.1.1熟悉AutoCAD 2016的操作界面AutoCAD 2016操作界面1.“快速入门”选项组：在此选项组中可以执行“开始绘制”“打开文件”“打开图纸集”“联机获取更多样板”和“了解样例图形”等操作命令。
2.“最近使用的文档”列表：列出了最近使用过的文档，单击某一文档可快速打开该文档。
3.“通知”区：显示与产品更新、硬件加速、试用期相关的所有通知，以及脱机帮助文件信息。
4.“连接”区：可登录到A360访问联机服务，可以发送反馈以帮助改进产品等。
5. “应用程序”按钮：单击该按钮将打开“应用程序”下拉菜单，利用该菜单中的相应选项，可进行新建、打开、保存、输出和打印文件，以及查找命令等操作。
6.快速访问工具栏：用于放置一些使用频率较高的命令按钮。
单击其右侧的按钮，在弹出的下拉列表中选择所需命令，可在该工具栏中添加或删除按钮。
7.标题栏：用于显示当前正在运行的程序名及文件名。
此外，单击标题栏最右端的按钮，可以最小化、最大化或关闭程序窗口。
8.功能区：AutoCAD 2016将大部分命令以按钮的形式分类组织在功能区的不同选项卡中，如“默认”选项卡、“插入”选项卡等。
单击某个选项卡标签，可切换到该选项卡。
9.绘图区：绘图区是用户绘图的工作区域，类似于手工绘图时的图纸，但是AutoCAD 的绘图区是无限大的，用户可在其中绘制任意尺寸的图形。
绘图区除了显示图形外，通常还会显示坐标系和十字光标等。
10.命令行：命令行位于绘图区的底部，用于输入命令的名称及参数，并显示当前所执行命令的提示信息。
11.状态栏：状态栏位于AutoCAD操作界面的最下方，主要用于显示和控制AutoCAD 的工作状态，如当前十字光标的坐标值，各模式的状态和相关图形状态等。
1.1.2 管理图形文件1．新建图形文件：启动AutoCAD 2016后，单击AutoCAD 2016初始界面中的“开始绘制”选项，系统会自动创建一个名称为“Drawing1.dwg”的图形文件。
OR CAD培训详细教程
系统属性包括(Options>Preferences)：
系统设计模板参数包括(Options>Design Template)：
文本框: Colors/Print：color setting
Grid Display：set grid display mode
Pan and Zoom：设置放大与缩小的倍数
四、 新建Project(create a design project)
Capture的Project是用来管理相关文件及属性的。新建Project的同时，
Capture会自动创建相关的文件，如DSN、OPJ文件等，根据创建的Project
类型的不同，生成的文件也不尽相同。
注意：对原理图进行后续处理，在Capture中必须切换到专案管
理窗口下，并且选中*.DSN文件。
文本框: 文本内容
文本框: 更改文本的字体及颜色
文本框: 如果文本要分行，请按Ctrl+Enter键
1、 DRC检测(Design Rules Check)
点击*
按钮或(Tools>Design Rules Check)，调出如下设置对
OrCAD
培训详细教材
Capture Features
.. Vendor specific libraries
.. Integration with all other OrCAD EDA tools
根据不同后续处理的要求，新建Project时必须选择相应的类型。Capture
支持四种不同的Project类型。
在菜单栏中选择file>new>Project：
机械工程CAD基础第6章 SolidWorks应用基础
6.1.2 SolidWorks的用户界面
2017/8/11
机械工程CAD基础
6
2017/8/11
机械工程CAD基础
7
6.1.3 特征造型
Solidworks的零件设计过程是真实制造环境的 虚拟仿真。零件模型是由许多单独的元素组成， 这些元素被称为特征。 在进行零件建模时，SolidWorks使用智能化的、 易于理解的几何体（如凸台、孔、圆角、倒角 等）建立特征。 这些特征在一个被称为Feature Manager特征 管理器的窗口中显示。
机械工程CAD基础
第6章 SolidWorks应用基础
SolidWorks软件是世界上第一个基于Windows 开发的三维CAD系统，由于技术创新符合CAD 技术的发展潮流和趋势，SolidWorks公司于两 年间成为CAD/CAM产业中获利最高的公司。 良好的财务状况和用户支持使得SolidWorks每 年都有数十乃至数百项的技术创新，公司也获 得了很多荣誉。该系统在1995-1999年获得全 球微机平台CAD系统评比第一名，从1995年 至今，已经累计获得多项国际大奖。
2017/8/11 机械工程CAD基础 12
减料特征包括： 拉伸切除。在基体特征上切除沿垂直于该轮廓平面方 向延伸一定距离生成的实体。 旋转切除。在基体特征上切除将轮廓绕轴旋转一定角 度生成的实体。 扫描切除。在基体特征上切除将轮廓沿给定路径移动 生成的实体。 放样切割。在基体特征上切除通过给定多个截面轮廓 光滑过渡生成的实体。 加厚切除。通过加厚曲面在基体特征上切除生成实体。 简单直孔。在模型上生成各种类型的孔特征
机械工程CAD基础 8
2017/8/11
2017/8/11
模拟电子技术基础 第6章 第2节
6.2.2 AB 类单电源互补对称放大电路
OTL电路(Output Transformerless )
一、 OTL电路特点： 1.（1）单电源供电； （2）输出加有大容量电容。
2. 电容 C 的作用：
1)充当 VCC / 2 电源 2)耦合交流信号
3. 当 ui = 0 时，U E VCC / 2
2 RL 8 RL
12
6.2.3 BTL功率放大电路
BTL电路只需要一组电源，比起需要两组电源的OCL电路 来更显示其优越性。BTL电路能较好地消除由功放电路本身造 成的“偶次谐波失真”，其缺点是电路较为复杂，所以BTL电 路一般由集成功率放大电路组成。电路如图所示, BTL电路采 用单电源且输出采用直接耦合方式与负载相接，其输入和输出 均没有接地点，为双端输入、双端输出形式。
为了提高带负载能力，以上电路末级均采用射极输 出的方式，即共集接法。
1
6.2.1 OCL功率放大电路
一、B 类双电源互补对称功率放大电路(OCL) 1.电路组成：互补对称 电路中采用两支晶体管，NPN、 PNP各一支，两管特性一致。
ui
0
π
2π ωt ui
+VCC
u0
T1 io
Uom
A
+0
π
T2
RL
b1
T1
ICQ1
D1 ui
io +
ICQ20
t
D2 b2
T2 RL
uo
R2
−
−VEE
当 ui = 0 时，T1、T2 微导通。
当 ui >0 ，T1 微导通 充分导通 微导通； T2 微导通 截止 微导通。
当 ui < 0 ，T2 微导通 充分导通 微导通； T1 微导通 截止 微导通。 9
《atuocad基础》课件
AutoCAD的属性面板
属性的定义和获取
讲解AutoCAD属性的概念和使用，实现图形中元素中编辑和更新属性，调整图形中元素的属性信息。
属性过滤和查询
了解AutoCAD中的属性过滤和查询方法，方便对图形中元素进行筛选和查找。
模型和布局选项卡
2 旋转和缩放对象
学习如何在AutoCAD中旋转和缩放对象，调 整其方向和尺寸。
3 修剪和延伸对象
了解如何在AutoCAD中修剪和延伸对象，修 改其形状。
4 镜像和阵列对象
掌握AutoCAD中镜像和阵列对象的方法，创 建对称和重复图形。
使用图层、颜色和线型
图层管理
颜色应用
线型设置
介绍AutoCAD中的图层管理功能， 学习如何在AutoCAD中应用颜色， 了解AutoCAD中的线型设置，创
如直线、圆、弧等。
操作技巧，提高操作效率。
在AutoCAD中创建基本对象
1
绘制直线
学习如何使用直线命令在AutoCAD中绘
绘制圆
2
制直线。
了解如何使用圆命令在AutoCAD中绘制
圆形。
3
创建多边形
学习如何使用多边形命令在AutoCAD中 绘制多边形。
在AutoCAD中编辑对象
1 移动和复制对象
掌握如何在AutoCAD中移动和复制对象，改 变它们的位置。
创建尺寸和文本
尺寸标注
介绍AutoCAD中的尺寸标注 功能，添加图形的尺寸信息。
文本注释
学习如何在AutoCAD中添加 文本注释，增加图形的说明 和注解。
文本样式和编辑
了解AutoCAD中的文本样式 和编辑功能，优化文本的显 示和布局。
使用填充和渐变
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作演示:
6
第六章 Auto CAD的特殊工具的使用
6.1 图案填充 练习演示:
7
第六章 Auto CAD的特殊工具的使用
6.2 点工具
(快捷键”PO”)
1、直接单击绘图栏→ 点
2、在菜单栏中修改工具栏下选 择→点
3、在命令行中输入“PO”→点
8
第六章
6.2 点工具
操作演示:
Auto CAD的特殊工具的使用
操作演示:
1、在 “ 类型和图案 ” 选项组中，可以设置图 案填充的类型和图案
美国国家标准
2、“ 样例 ” 预览窗 口：显示当前选中的 图案样例
4
第六章 Auto CAD的特殊工具的使用
6.1 图案填充
操作演示:
3、角度 ” 下拉列表框：设置填充图案的旋转角 度，每种图案在定义时的旋转角度都为 零。
单击该按钮切换到绘图窗 口，可在需要填充的区域内任意指定一点， 系统会自动计算出包围该点的封闭填充边 界，同时亮显该边界。如 果在拾取点后系统不能形成封闭的填充边界，则会显示错误提 示信 息。
“ 选择对象 ” 按钮：单击该按钮将切换到绘图窗口，可以通过选择对象的方式来定义 填充区域的开动捕捉后，光标移动一格即为捕捉设置中的间距值！ 一般不建议使用！
12
第六章 Auto CAD的特殊工具的使用
6.3 捕捉、栅格、正交工具
操作演示:
绘图区域显示绘图辅助点，点与点之间的距离为栅 格设置中的间距值。
正交：开启正交后，只能绘制横平竖直的直线！ 13
第六章 Auto CAD的特殊工具的使用
菜单栏—格式—点样式
9
第六章 Auto CAD的特殊工具的使用
6.3 点工具
操作演示:
10
第六章 Auto CAD的特殊工具的使用
6.3 捕捉、栅格、正交工具
点击状态栏中的捕捉、栅格、正交以开启或关闭！
空白处右击，添加、去除。 11
第六章 Auto CAD的特殊工具的使用
6.3 捕捉、栅格、正交工具 操作演示:
选择 “ 格式 ” | “ 文字样式 ” 命令，打开 “ 文字样式 ” 对话 框
调出“样式”工具框！
17
第六章 Auto CAD的特殊工具的使用
6.5 文字及其编辑
可以根据选项，输入斜 度文字！
18
6.6 块的建立
1、按尺寸绘制出标题栏； 2、用“单行文字”命令填写标题栏中各项目名称。 3、以“姓名”为例，拾取定点
19
第六章 Auto CAD的特殊工具的使用
6.7 分解 快捷键“X”
将整体图形分解成线段！
文字分解：TXTEXP 文字块分解：X
20
1、直接单击绘图栏→ 图案填充
2、在菜单栏中修改工具栏下选 择→图案填充
3、在命令行中输入“H”→图 案填充
3
第六章 Auto CAD的特殊工具的使用
6.1 图案填充
要重复绘制某些图案以填充图形中的一个区域，从而表达该区域的特征，这种填 充操作称为“图案填充” 。 图案填充的应用非常广泛，例如，在机械工程图中，可以用图案填 充表达一个剖切的 区域，也可以使用不同的图案填充来表达不同的零部件或者材料。
4、“ 比例 ” 下拉列表框：设置图案填充时的比例值。 每种图案在定义时的初始比例为 1 ， 可以根据需要放大 或缩小。在 “ 类型 ” 下拉列表框中选择 “ 用户自定 义 ” 时该选项不可用。
5、在 “ 边界 ” 选项组中，包括 “ 拾取点 ” 、 “ 选择对象 ” 等按钮，其功能如下。 “ 拾取点 ” 按钮：以拾取点的形式来指定填充区域的边界。
6.4 极轴、对象捕捉
点击状态栏中的极轴、对象捕捉进行开启或关闭！
空白处右击，添加、去除。 14
第六章 Auto CAD的特殊工具的使用
6.4 极轴、对象捕捉
极轴和正交是无法同时开启的 极轴可以绘制任意角度的直线！
绘制直线时会自动检测到30的角度，出现虚线！ 15
第六章 Auto CAD的特殊工具的使用
6.5 文字及其编辑
1、直接单击绘图栏→ 文字
2、在菜单栏中修改工具栏下选 择→文字
3、在命令行中输入 “T”、”MT”→文字
16
第六章 Auto CAD的特殊工具的使用
6.5 文字及其编辑 操作演示:
输入文字：文字样式、大小、颜色、粗细… 在 AutoCAD 中，所有文字都有与之相关联的文字样式。 在创建文字注释和尺寸标注 时， AutoCAD 通常使用当前的文字样式。也可以根据具体要求 重新设置文字样式或创建 新的样式。 文字样式包括文字 “ 字体 ” 、 “ 字型 ” 、 “ 高度 ” 、 “ 倾斜角 ” 、 “ 反向 ” 、 “ 倒置 ” 以及 “ 垂直 ” 等参数。
Auto CAD
基础及应用
教学指导
指导老师：李甜1甜
第六章 Auto CAD的特殊工具的使用
本章内容介绍：
6.1 图案填充
6.2 点工具
6.3 捕捉、栅格、正交工具
6.4 极轴、对象捕捉 6.5 文字及其编辑 6.6 分解 6.6 分解
2
第六章 Auto CAD的特殊工具的使用
6.1 图案填充 (快捷键”H”)
