城市地下管线探测技术方法及其应用
城市复杂地下管线探测技术研究与应用
城市复杂地下管线探测技术研究与应用【摘要】本文通过阐述城市复杂地下管线探测的常用技术方法，探讨了不同复杂地下管线探测技术的应用效果，为城市复杂地下管线的探测提供参考。
【关键词】城市复杂地下管线；探测技术；应用效果评价1、城市复杂地下管线探测技术的发展随着城市的不断发展，城市地下管线在管线材质、管线种类、管线数量、敷设手段等方面都发生了很大变化，管线的探测也变得越来越复杂，于是有针对地采取不同的探测技术成为了城市地下管线探测的重点。
在科学技术快速发展的今天，地下管线探测技术日臻完善，新方法新技术不断涌现，合理的探测技术的选择值得进一步研究。
2、城市复杂地下管线探测技术2.1电磁感应法电磁感应法是采用电磁感应原理对地下管线施加电磁信号进行探查，以地下管线以及周围介质的导电性及导磁性为基础的一种方法。
常用的施加电磁信号的方法有：（1）夹钳法。
将环形夹钳套在管线上，通过夹钳产生的谐变磁场耦合到管线上，产生感应电流，通过接收机接收信号。
（2）示踪法。
借助示踪装置，沿非金属管线发射信号，利用探测仪追踪信号，探测非金属管线的地面投影位置及埋深。
（3）感应法。
管线受发射机产生的一次电磁感应产生二次电磁场，再通过接收机接收二次电磁场的信号来进行探测。
根据不同压制干扰管线的方式，有以下3种方法：①垂直压线法。
发射机直立置于地面，产生水平磁偶极场，可突出探测管线的异常，但两管线的间距较近时探测效果不佳。
②水平压线法。
将发射机平卧于临近探测管线的平行管线的正上方，可压制临近管线的干扰。
③倾斜压线法。
使发射机的线圈倾斜与干扰管线不耦合，既抑制了干扰管线的信号，又增强了探测管线的异常。
2.2 地质雷达法地质雷达法是通过高频电磁波扫描来确定地下管线的结构形态及位置的探测方法。
地质雷达通过发射电磁波，并接受地下不同介质的反射波，并以脉冲反射波的形式记录，形象地表现出反射面。
电磁波在介质中传播的路径、电磁场强度与波形随着介质的电性及几何形态的变化而变化。
地下管线探测技术方案
地下管线探测技术方案地下管线探测技术是一种非破坏性检测方法，用于确定地下管道的位置、类型和深度。
它是城市规划、建筑工程和公用设施维护等领域的重要环节。
地下管线的无标识和不准确的地图记录使得传统的地下管线探测技术受到限制。
因此，开发新的地下管线探测技术方案对现代工程建设具有重要意义。
本文将介绍几种常见的地下管线探测技术方案。
1.电磁探测技术电磁探测技术是一种常见的地下管线探测技术，它利用电磁感应原理测量地下管线。
该技术使用特殊的电磁传感器探测地下管线的电磁场，并通过信号处理和数据分析确定管线的位置、类型和深度。
电磁探测技术适用于金属管线和非金属管线的无损检测。
2.地震波探测技术地震波探测技术是一种利用地震波传播的原理来探测地下管线的方法。
该技术通过在地表上产生地震波，并利用地震仪收集地震波的信息来确定地下管线的位置和深度。
地震波探测技术适用于埋深较深的管线，如给水管道和沉积物下的管道。
3.地磁探测技术地磁探测技术是一种利用地下管线产生的磁场变化来探测地下管线的方法。
该技术通过测量地下管线周围磁场的变化来确定管线的位置和类型。
地磁探测技术适用于磁性管线，如铁管道和钢管道。
4.GPR（地下雷达）探测技术GPR是一种利用地下雷达原理来探测地下管线的方法。
它通过发射高频电磁波并接收反射信号来确定地下管线的位置、类型和深度。
GPR探测技术适用于金属和非金属管道，如电缆、地下水管、天然气管道等。
以上是几种常见的地下管线探测技术方案。
根据具体情况选择合适的技术，能够提高地下管线探测的准确性和效率，减少对地下管线的破坏和影响。
随着科技的发展和创新，地下管线探测技术将会不断完善和更新，为现代工程建设提供更好的支持。
城市地下管线探测技术方法及其应用
城市地下管线探测技术方法及其应用发布时间：2023-03-01T07:20:36.195Z 来源：《城镇建设》2022年第20期作者：张欢[导读] 在城市化进程发展中，地下管线承担了重要任务，它是城市运行的大动脉，维护和助力城市稳定安全地履行其职能。
因此，探究城市地下管线的探测技术有利于帮助我国城市构建并促进更加繁荣的可持续发展态势。
张欢天津市西青区测绘有限公司摘要：在城市化进程发展中，地下管线承担了重要任务，它是城市运行的大动脉，维护和助力城市稳定安全地履行其职能。
因此，探究城市地下管线的探测技术有利于帮助我国城市构建并促进更加繁荣的可持续发展态势。
本文从城市地下管线的功能和原理入手，明确城市地下管线的适用范围，探讨适用于城市地下管线的探测技术方法，为城市地下管线探测技术发展与进步添砖加瓦，力求为相关从业人员带来一定启示。
关键词：城市；地下管线；探测技术；应用引言：城市地下管线探测工作具有专业程度高、执行难度大等问题，这是由于城市环境中空间布局和地理水文条件往往相对复杂，人工痕迹重。
再加上城市地下管线对城市起到助力稳定运行的重要作用。
因此，在城市建设中，对地下已经铺设的管线进行探测是每个工程项目中必做的准备工作。
根据项目实际情况针对性使用不同的探测技术方法，有利于帮助工程团队排查地下管线，避免施工过程中的“误伤”。
所以，探讨城市地下管线探测技术方法对相关从业人员有着显著的理论和现实意义。
一、城市地下管线探测功能和技术原理（一）城市地下管线探测功能城市地下管线遍布范围广、复杂，几乎所有的城市建设工程均会涉及到对地下管线的探测。
当一个城市工程建设项目开展前，需要邀请专业单位对地下管线进行探测和排查，并收集分析相关管线指标数据，调研所在区域地下管线的特质。
这是为了定位地下管线的范围、具体位置，让工程施工人员能够理解管线具体的排布和特点，以对该区域作出针对性的施工设计，避免工程同地下管线产生冲突。
对于地下管线探测，探测人员往往需要关注管线直径、管线压力、介质电阻、埋线深度等指标[1]。
地下综合管线探测技术报告
地下综合管线探测技术报告一、引言地下管线是城市基础设施的重要组成部分，包括供水、排水、燃气、电力等多种管线系统。
随着城市的发展，地下管线的数量越来越多，使得管线管理和维护变得尤为重要。
然而，地下管线隐藏在地下，难以被直接观察和检测，因此需要通过探测技术来获取管线的准确位置和状态信息。
本报告将介绍地下综合管线探测技术的原理、方法和应用。
二、地下综合管线探测技术原理1.电磁感应法：通过电磁感应原理，利用电磁场对地下管线的感应信号进行检测，进而确定管线的位置。
该方法适用于金属管线的探测，但对非金属管线效果较差。
2.高频声波探测法：该方法通过发射高频声波信号，依靠声波在地下管线内的波动传播来确定管线的位置。
该方法适用于水管、排水管和燃气管等非金属管线的探测。
3.智能雷达探测法：智能雷达技术能够扫描地下区域，并根据反射信号来确定管线的位置和状态。
该方法具有高精度和强穿透力，适用于各种类型管线的探测。
三、地下综合管线探测技术方法1.传统探测：传统的管线探测方法主要依靠人工勘测和测量。
通过调查地面标志和管线图纸，结合地下管线的标志标识和可见部分，推测出地下管线的走向和位置。
然而，这种方法耗时耗力，且精度较低。
2.地球物理勘测：地球物理探测使用电磁、声波等物理量在地层中的传播情况，结合地下管线物理特性，通过测量和分析，确定地下管线的准确位置和状态。
3.现代无损检测技术：现代无损检测技术包括电磁感应、声波探测和智能雷达等。
这些技术通过对地下管线的信号发射、接收和分析，可以高效、准确地确定管线的位置和状态。
四、地下综合管线探测技术应用1.基础设施建设：地下综合管线探测技术可用于城市基础设施的规划和建设，有效避免对地下管线的破坏和冲突。
2.综合管线管理：通过地下综合管线探测技术，可以及时了解管线的位置和状态，为维护和管理工作提供重要参考。
3.管线事故预防：地下综合管线探测技术可用于检测管线的损坏和腐蚀，预测潜在的事故隐患，及时采取措施预防事故的发生。
地下管线探测技术方案
地下管线探测技术方案一、背景和意义随着城市化进程的加快，地下管线的建设越来越密集，包括自来水管道、排水管道、燃气管道、通信光缆等。
而地下管线的准确位置和信息对于城市的正常运行和维护具有极大的重要性。
因此，开展地下管线探测工作成为每个城市必须要面对的任务。
二、目标我们的目标是以提高探测精度和效率为主要目标，同时保证安全可靠的原则，制定一个科学合理的地下管线探测技术方案。
三、技术方案根据地下管线的种类和特点，推荐以下几种地下管线探测技术的综合应用：1.电磁法探测技术电磁法是一种能有效探测埋设地下管线的非破坏性探测技术。
通过电磁法探测仪器发送电磁信号，并利用地下管线对信号的吸收和反射情况进行分析，可以确定管线的位置、深度和类型等信息。
电磁法探测技术具有操作简单、探测速度快、准确度高的特点，适用于各种地下管线的探测。
2.地质雷达技术地质雷达技术是一种探测地下物体的高分辨率非破坏性探测技术。
地质雷达能够通过发射高频电磁波并接收反射波，根据波形和数据分析，可以确定地下管线的位置、形状和尺寸等信息。
地质雷达技术具有高分辨率、高灵敏度、信息获取准确的特点，适用于各种管线的探测。
3.地下雷达技术地下雷达技术是一种探测埋在地下的物体的电磁波测量技术。
通过发送高频电磁波并接收和分析地下目标产生的回波，可以确定地下管线的位置、深度和形状等信息。
地下雷达技术具有探测深度大、探测速度快、探测精度高的特点，适用于各种类型的地下管线的探测。
四、实施方案1.调查和分析首先，必须进行地下管线的调查和收集相关信息，包括地下管线的种类、所在位置等。
同时，收集周边的地质和水文地质信息，并进行分析，为后续的地下探测工作提供参考。
2.技术选择根据地下管线的种类、埋设深度等特点，选择合适的探测技术进行地下管线的探测。
可以根据实际情况，综合应用电磁法、地质雷达和地下雷达等技术，以提高探测的准确度和效率。
3.实施探测根据选定的探测技术，进行实际的地下管线探测工作。

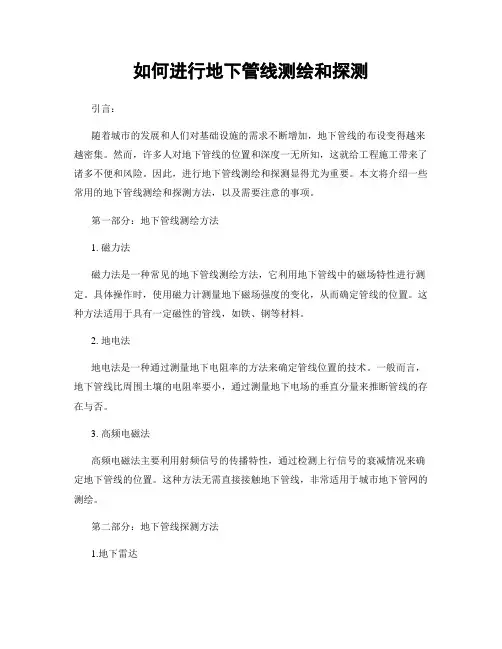

如何进行地下管线测绘和探测
如何进行地下管线测绘和探测引言：随着城市的发展和人们对基础设施的需求不断增加，地下管线的布设变得越来越密集。
然而，许多人对地下管线的位置和深度一无所知，这就给工程施工带来了诸多不便和风险。
因此，进行地下管线测绘和探测显得尤为重要。
本文将介绍一些常用的地下管线测绘和探测方法，以及需要注意的事项。
第一部分：地下管线测绘方法1. 磁力法磁力法是一种常见的地下管线测绘方法，它利用地下管线中的磁场特性进行测定。
具体操作时，使用磁力计测量地下磁场强度的变化，从而确定管线的位置。
这种方法适用于具有一定磁性的管线，如铁、钢等材料。
2. 地电法地电法是一种通过测量地下电阻率的方法来确定管线位置的技术。
一般而言，地下管线比周围土壤的电阻率要小，通过测量地下电场的垂直分量来推断管线的存在与否。
3. 高频电磁法高频电磁法主要利用射频信号的传播特性，通过检测上行信号的衰减情况来确定地下管线的位置。
这种方法无需直接接触地下管线，非常适用于城市地下管网的测绘。
第二部分：地下管线探测方法1.地下雷达地下雷达是使用高频电磁波进行地下探测的一种方法。
通过分析地下波束的反射信号，可以推测地下管线的位置和形状。
这种方法具有高分辨率和准确性较高的特点。
2. 探地仪探地仪主要通过测量地下材料的电性质来推测管线的位置。
它会发射电磁波，并通过测量电磁波返回的信号来判断地下是否存在管线。
第三部分: 注意事项1. 确定测绘区域在进行地下管线测绘和探测之前，首先需要确定测绘区域的范围。
这样可以根据具体需求选择适合的测绘方法，并制定测绘计划。
2. 建立相关技术进行地下管线测绘和探测需要一定的专业知识和技术，建议相关人员接受专业培训，并从事相关工作一段时间，积累经验。
3. 避免误判在进行地下管线测绘和探测时，要注意避免由于误读、漏读等原因造成的误判。
若有怀疑，建议进行反复检测或使用多种方法进行交叉验证。
4. 安全第一在进行地下管线测绘和探测时，要始终把安全放在首位。
城市轨道交通地下管线探测技术应用
城市轨道交通地下管线探测技术应用城市轨道交通地下管线探测技术应用随着城市轨道交通的发展，地下管线的布设成为了城市规划和建设的重要一环。
地下管线的存在不仅为城市的供水、供电、供气等基础设施提供了便利，也为城市交通的顺利运行提供了保障。
然而，地下管线的布设也给城市建设带来了一定的挑战，如何准确、高效地探测地下管线成为了城市管理和建设的重要课题。
城市轨道交通地下管线的探测技术主要包括地下管线探测仪器的运用和地下管线信息的管理。
地下管线探测仪器的发展使得地下管线的探测更加准确、高效。
传统的地下管线探测通常采用人工挖掘的方式，不仅费时费力，还容易造成地下管线的破坏。
而现代的地下管线探测仪器可以通过雷达、激光和磁力等技术手段，快速准确地探测出地下管线的位置和走向。
这些仪器的使用大大提高了地下管线探测的效率，同时也降低了对地下管线的破坏风险。
除了地下管线探测仪器的运用，地下管线信息的管理也是城市轨道交通地下管线探测技术应用的重要环节。
地下管线的布设涉及多个部门和企事业单位，各个部门的管线信息分散、不统一，给管线探测工作带来了一定的困难。
为了解决这个问题，一些城市开始建立地下管线信息数据库，将各个部门和单位的地下管线信息集中管理，实现信息的共享和统一。
这样一来，地下管线探测工作就可以更加方便、高效地进行，避免了不必要的重复劳动和资源浪费。
城市轨道交通地下管线探测技术的应用不仅可以提高城市建设的效率，也能增加城市交通的安全性。
准确、高效地探测地下管线，可以避免施工过程中对地下管线的破坏，保障城市交通的正常运行。
同时，地下管线信息的统一管理也为城市规划和建设提供了便利，可以更好地规划和布设城市的地下管线，提高城市的综合管理水平。
综上所述，城市轨道交通地下管线探测技术的应用对于城市规划和建设具有重要意义。
通过地下管线探测仪器的运用和地下管线信息的统一管理，可以实现地下管线的准确探测和高效管理，提高城市交通的安全性和综合管理水平。
地下管线探测技术与探测方法
地下管线探测技术与探测方法地下管线探测技术和方法是指通过使用各种设备和工具，对地下埋设的管线进行定位、识别和检测的一种技术和方法。
地下管线的探测对于城市建设和维护具有重要意义，可以避免因挖掘施工引起的管线破裂、泄漏等事故，节约施工成本和时间，提高施工效率。
以下是关于地下管线探测技术和方法的详细介绍。
一、地下管线探测技术1.电磁感应技术：利用电磁感应仪器和设备，测量地下埋设金属管线的电磁场变化来定位和识别管线的位置。
这种技术适用于金属管线的探测，如电力线、自来水管、燃气管等。
2.全息地球物理探测技术：利用地震波或电磁波在地下不同介质中传播的特性，通过地面或孔隙中的测量设备来推断地下管线的位置。
这种技术可以探测非金属管线，如塑料管、混凝土管等。
3.高频雷达技术：利用高频雷达设备发射电磁脉冲波，通过地下管线对电磁波的反射和散射来探测管线的位置和形状。
这种技术适用于较浅埋设的管线探测，如通信线、光纤线等。
4.声波雷达技术：利用声波在地下传播的特性，通过地面或孔隙中的接收设备来探测地下管线的位置。
这种技术适用于非金属管线和埋深较大的管线探测。
5.激光扫描技术：利用激光测距仪和激光测绘仪器，对地面进行扫描和测量，通过地面上的特征点和地形推断地下管线的位置。
这种技术适用于地下管线的初步探测和初步定位。
二、地下管线探测方法1.地下图纸和资料查阅法：通过查阅地下管线的图纸和相关资料，了解管线的位置、类型和深度等信息，对管线进行初步探测和定位。
这种方法适用于已有管线资料的场景。
2.地磁扫描法：通过地磁仪器对地下管线产生的磁场进行扫描和测量，通过磁场的变化来探测和定位管线的位置。
这种方法适用于金属管线的探测。
3.深度探测法：通过使用深度探测仪器，对地下进行垂直向下的探测，通过探测仪器的反馈信号来判断是否存在地下管线。
这种方法适用于需要确定管线埋深的场景。
4.多传感器联合探测法：结合多种地下管线探测技术和方法，通过多种传感器和设备的联合使用来提高探测精度和准确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市地下管线探测技术方法及其应用
发表时间：2017-06-12T10:39:34.253Z 来源：《基层建设》2017年6期作者：邱朋
[导读] 摘要：随着城市化进程的加快，城市地下管线探测领域也取得了一定的发展。
如何根据实际情况，找到科学、合理的城市地下管线探测技术，逐渐成为人们关注的一个话题。
山东深科土地矿产勘测有限公司山东济南 25000
摘要：随着城市化进程的加快，城市地下管线探测领域也取得了一定的发展。
如何根据实际情况，找到科学、合理的城市地下管线探测技术，逐渐成为人们关注的一个话题。
本文首先简要的介绍了城市地下管线探测技术的发展及现状，探测技术的基本原理与方法，最终介绍不同管线所用的探测技术，从而更好的推动城市地下管线探测技术的发展。
关键词：城市；地下管线；探测技术；方法；应用
1 地下管线探查技术方法及其应用
根据管线的材质、埋深和地质条件的不同，应采取不同的探测方法。
主要有直接法、插钎法及物探法。
1.1直接法和插钎法是一种经济、简便、有效、可行的方法。
当阀门井和消防井分布较密时，可采取在井内直接观测和追踪的方法。
在埋深较浅且覆盖层是松软土质时，可采用钢钎触探法。
可以看出，以上方法虽然简便有效，但存在许多不足。
比如采用钢钎探测法时极有可能使管道特别是塑料管道遭到破坏；在对付通电、通讯电缆时以上方法便存在安全与不足。
1.2物探法是目前常用的且正在发展的一种地下管线探测方法，现根据管线不同材质类型，物探探测方法可分为3类: 1.
2.1金属管线的探测
主要使用直接法和电磁感应法进行探测。
直接法对有暴露点的金属管线十分有效。
探测时将探测仪发射机专用电缆线一端与待查的目标管线的暴露点相连，保持良好的电性接触，电缆线另一端接地。
若接地性不好可在接地线插钳周围倒上一定量的水以润湿土地。
打开发射机，选定一频率(一般为33kHz)，操作员手持探测仪接收机，保持与发射机相同的频率，沿管道前进方向左右搜索，根据接收机上显示的目标管线产生的磁场信号强度对目标管线进行追踪和定位并对需要测深的地方测出其深度。
精确定位后，在地面上用红油漆作好标记并注明其标号。
若无法直接在地上做记号的地方(如松软的泥地)应在管线点在地面的投影处插一根木桩。
木桩上部涂上红油漆以便于被发现，并在附近明显地方标注其点号，同时在手簿上作好记录。
电磁感应法对于暴露点极少和较大管径的金属管道探测比较适合。
打开发射机电源将发射机平行于目标管道走向水平放置，选择一合适频率。
探测员手持接收机垂直于目标管道走向进行搜索，根据接收机上显示的磁场信号强度对目标管道进行定位、定深，并在实地作好标注，手簿上作好记录。
1.2.2非金属管道的探测
对于简单的管道，一般可通过直接法将其探测出。
对于较复杂的管道，目前采用电磁波法(地质雷达)比较有效。
这种方法是利用脉冲雷达系统，连续向地下发射脉冲宽度为几毫米的视频脉冲，然后接受从管壁反射回来的电磁波脉冲信号，它对金属管线或非金属管道都是有效的，但目前其价格比较昂贵，普及率较低。
其他方法如电磁感应法、电阻率法等也可用于搜索非金属地下管线，但电磁感应法只适用于钢筋混凝土管；电阻率法需要有接地条件，在城市道路上不方便。
对钢筋混凝土结构的非金属管线，当其埋深不太大时，也可采用磁偶极感应法，当其有出入口时，可采用示踪电磁法。
1.2.3电力、电信管线的探测
电力电信本身就携带有一种“源”。
直接使用探测仪便可对其追踪、定位、定深。
若信号较弱时，可采用夹钳法。
运用此法时，应将夹钳一端接到发射机上，夹钳夹到目标线缆上。
打开发射机，选定一合适频率，余下的操作与直接法相同。
2 对地下管线测量技术方法的分析探讨
目前，对地下管线测量一般采用的作业方法是:首级平面控制采用GPS测量，在GPS点上布设一级光电测距导线，使用全站仪按极坐标法完成了测图和管线点的连测工作。
本方法虽是较为成熟，但在实际生产中暴露出了自身的缺点，比如测量时要求点与点之间通视，尤其在建筑物密集区或通视条件差的情况下，费工费时且精度不均匀，外业也不能实时了解测量精度。
因此，对于地下管线的测量，目前比较先进的方法是运用GPSRTK技术。
GPSRTK(实时动态)测量系统是GPS实时差分测量技术与数据传输技术相结合而构成的组合系统。
其基本思想是，在基准站上设置一台GPS接收机，对所有可见GPS卫星进行连续观测，基准站实时地将测量的载波相位观测值、伪距观测值、基准站坐标等用无线电设备传输给流动站。
流动站通过无线电设备接收基准站所发射的信息，将载波相位观测值实时进行差分处理，得到基准站和流动站基线向量；基线向量加上基准站坐标得到流动站每个点的WGS一84坐标，通过坐标参数转换得出流动站每个点的三维坐标并计算出其精度。
鉴于GPSRTK的原理及测量的优点，对地下管线的测量可以作如下改进:控制测量。
在测区内布设一定数量的控制点，作GPS测量。
为保证精度和效率，需要多台GPS接收机同时观测。
这对仪器数量提出了要求。
GPSRTK技术中基站与流动用户站之间的无线电传输距离是有限制的。
在作业面积不太大时，可在其中心附近位置布设一个控制点(将来可把GPS接收机安置于此点上作为基站)即可。
这样对仪器的需求便大大减少了，提高了效率，缩短了工期和费用。
由于GPS对高程控制精度不够，所以高程控制仍采用水准测量来完成。
地形图测量及管线点连测。
GPSRTK进行实时定位测量其精度可达厘米级，因此在地形图测量及管线点连测阶段运用此方法是可行的。
在这两个阶段传统的方法要求点与点通视，至少需2-3人操作，费时费力且成图精度不均匀。
若采用GPSRTK技术，只要在基准站上安置一台GPS接收机，流动站仅需一人背负仪器在待测点上停留1-2秒即可完成。
3 结语
随着我国城市化水平的提高和经济的发展，对城市地下管网探测工作的要求是越来越高，为了满足这些要求、顺应这一发展趋势，城市地下管网探测技术也在不断的改革。
目前，我国的城市地下管网的探测工作还存在一些问题，所以为了解决这些问题，使城市地下管网事业能够更好的生存和发展，使地下管网探测工作更好的进行，发展先进的城市地下管网探测技术是非常有必要的。
参考文献
[1]江才良.城市地下管网测量技术及应注意的问题分析――以合肥市地下管网测量为例[J].广东科技，2013（14）：168+138.
[2]景银平，金永刚.城市地下管网测量的技术研究[J].科技创新与应用，2012（02）：205-206.
[3]王学生，王学进，徐义平.城市地下管线探测与建库技术探讨[J].现代测绘，2012（01）：37-39.。
