导线的连接方式
物理电学线路连接方法
物理电学线路连接方法一、导线连接方法1. 直接连接：两根导线的两端直接相连，是最常见的连接方法。
适用于简单的电路，如灯泡的接线。
2. 并联连接：将两根导线的一端分别与电源的正负极相连，另一端再相连，形成并联电路。
适用于需要增大电流的情况，如家庭用电中的插座。
3. 串联连接：将两根导线的一端相连，另一端再相连，形成串联电路。
适用于需要增大电压的情况，如家庭用电中的开关。
二、元件连接方法1. 电阻连接：将电阻两端分别与导线的两端相连，形成电阻器。
适用于调节电路中电阻值的情况，如调光开关。
2. 电容连接：将电容器两端分别与导线的两端相连，形成电容电路。
适用于存储电荷或者调节电路中的频率的情况，如电子设备中的电容器。
3. 电感连接：将电感器两端分别与导线的两端相连，形成电感电路。
适用于储存磁场能量或者调节电路中的电流的情况，如变压器中的线圈。
三、开关连接方法1. 单控开关连接：将单控开关的一个触点与导线相连，另一个触点与电源相连，形成单控开关电路。
适用于单一的开关控制情况，如照明开关。
2. 双控开关连接：将双控开关的一个触点与导线相连，另一个触点与两个单控开关的一个触点相连，另一个触点分别与电源的两个极相连，形成双控开关电路。
适用于两个位置控制同一个灯具的情况，如楼梯上下控制灯光。
3. 多路开关连接：将多路开关的一个触点与导线相连，其他触点分别与其他多路开关的一个触点相连，最后一个多路开关的其他触点与电源相连，形成多路开关电路。
适用于多个位置控制同一个灯具的情况，如楼层控制同一个灯光。
四、插头插座连接方法1. 平行连接：将插头的两脚分别与插座的两孔相连，形成平行连接。
适用于家庭用电中的插座连接。
2. 三脚插座连接：将插头的三脚分别与插座的三孔相连，形成三脚插座连接。
适用于电子设备中的插座连接。
3. 圆形连接：将插头的圆形接口与插座的圆形孔相连，形成圆形连接。
适用于音频设备中的连接。
五、印刷电路板连接方法1. 焊接连接：通过焊接的方式将元件与印刷电路板上的焊盘相连。
汽车导线常用连接方式
汽车导线常用连接方式导线是汽车电气系统中不可或缺的组成部分，它承载着电力信号的传输和供电功能。
在汽车导线的连接方式中，常见的有以下几种：1. 焊接连接：焊接是一种常见的导线连接方式，通过将导线焊接在连接点上，可以实现可靠的电气连接。
焊接连接方式具有连接牢固、电阻小等优点，适用于高电流和高频率的应用场景。
2. 螺栓连接：螺栓连接是通过螺栓、螺母和垫片等零件将导线连接在一起的方式。
螺栓连接方式具有安装方便、拆卸方便等优点，适用于需要经常更换或维修的场景。
3. 插接连接：插接连接是通过插头和插座将导线连接在一起的方式。
插接连接方式具有安装简便、拆卸方便等优点，适用于需要频繁拆卸和连接的场景。
4. 绝缘套管连接：绝缘套管连接是通过将导线插入绝缘套管中，再通过压接等方式将绝缘套管与导线连接在一起。
绝缘套管连接方式具有导线保护、绝缘性能好等优点，适用于对导线保护要求较高的场景。
5. 端子连接：端子连接是通过导线与端子之间的插接或压接实现电气连接。
端子连接方式具有连接可靠、易于更换等优点，适用于需要频繁更换或维修的场景。
6. 磁力连接：磁力连接是一种特殊的导线连接方式，通过磁力作用将导线连接在一起。
磁力连接方式具有连接方便、拆卸方便等优点，适用于特殊场景，如磁悬浮列车等。
7. 弹簧连接：弹簧连接是一种通过导线与弹簧接触实现电气连接的方式。
弹簧连接方式具有连接可靠、插拔方便等优点，适用于需要频繁插拔的场景。
8. 焊锡连接：焊锡连接是通过焊锡将导线连接在一起的方式。
焊锡连接方式具有连接牢固、防腐蚀等优点，适用于一些特殊环境下的应用。
总结起来，汽车导线常用的连接方式包括焊接连接、螺栓连接、插接连接、绝缘套管连接、端子连接、磁力连接、弹簧连接和焊锡连接。
每种连接方式都有其适用的场景和优点，选择合适的连接方式可以确保汽车电气系统的正常工作和安全可靠。
在实际应用中，根据具体情况选择合适的连接方式是非常重要的。
导线的连接.方法
导线的连接导线连接的方法很多，下面介绍几种常用的连接方法。
1.铜铜相接（铜线与铜线连接）根据铜芯导线股数的不同，有以下几种连接方法：1）单股铜芯导线的直线连接方法，见表4⁃5。
2）单股铜芯导线的T字分支连接，见表4⁃6。
3）7股铜芯导线的直线连接，见表4⁃7。
4）7股铜芯导线的T字连接。
5）焊接连接法。
截面积为10mm2及以下的铜芯导线接头，可用30～150W电烙铁进行锡焊。
锡焊前，在芯线表面涂一层无酸焊锡膏，待电烙铁烧热后即可锡焊。
截面积为16mm2及其以上的铜芯导线采用浇焊法，首先在化锡锅内用喷灯加热锡，达到一定温度后，表面呈磷黄色，然后将导线接头放在化锡锅上方，用勺盛熔锡浇接头处，如图4⁃1所示。
开始，接头温度低，锡在接头上流动性差，继续浇下去，使接头温度升高。
直至全部焊牢，擦除焊渣，使接头便面光滑。
2.铝铝相接（铝线与铝线的连接）铝金属材料易氧化，且铝氧化膜的电阻率大，铝导线不宜采用铜导线的连接方法。
单股铝芯线一般采用螺钉压接法连接，如图4⁃2所示。
多股铝芯线常采用压接管压接法连接，如图4⁃3 所示。
3、铜铝（铜线与铝线）相接铜铝导线连接时，由于材料不同，不可忽视电化腐蚀问题。
如果简单地用绞接或绑接方法使两者直接连接，则铜、铝间的电化腐蚀会引起接触电阻增大而造成接头过热。
实践表明铜铝相接时，最好的办法采用压接和焊接的方法。
即用一个管子压接的办法，或者用焊接的方法进行。
如图4⁃4所示。
4.导线恢复绝缘层导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。
恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。
通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。
绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图4⁃5a所示。
包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图4⁃5b所示。
包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠一层黑胶布，也要每圈压叠带宽的1/2，如图4⁃5c、d所示。
导线连接方法

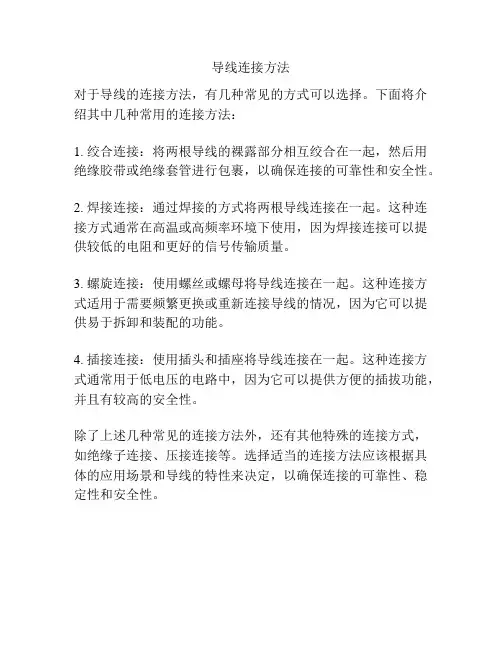

导线连接方法
对于导线的连接方法，有几种常见的方式可以选择。
下面将介绍其中几种常用的连接方法：
1. 绞合连接：将两根导线的裸露部分相互绞合在一起，然后用绝缘胶带或绝缘套管进行包裹，以确保连接的可靠性和安全性。
2. 焊接连接：通过焊接的方式将两根导线连接在一起。
这种连接方式通常在高温或高频率环境下使用，因为焊接连接可以提供较低的电阻和更好的信号传输质量。
3. 螺旋连接：使用螺丝或螺母将导线连接在一起。
这种连接方式适用于需要频繁更换或重新连接导线的情况，因为它可以提供易于拆卸和装配的功能。
4. 插接连接：使用插头和插座将导线连接在一起。
这种连接方式通常用于低电压的电路中，因为它可以提供方便的插拔功能，并且有较高的安全性。
除了上述几种常见的连接方法外，还有其他特殊的连接方式，如绝缘子连接、压接连接等。
选择适当的连接方法应该根据具体的应用场景和导线的特性来决定，以确保连接的可靠性、稳定性和安全性。
汽车导线常用连接方式
汽车导线常用连接方式导线是汽车电路中非常重要的组成部分，它承担着传递电流的功能。
在汽车电路中，常用的导线连接方式有以下几种：1. 焊接连接：焊接连接是一种常见的导线连接方式，它通过将导线焊接在连接点上来实现电路的连接。
这种连接方式具有连接牢固、电阻小的优点，适用于电流较大的电路。
2. 扎带连接：扎带连接是一种简单、方便的导线连接方式，它通过使用扎带将导线固定在连接点上来实现电路的连接。
这种连接方式适用于电流较小的电路，但不适用于电流较大的电路，因为扎带的承载能力有限。
3. 接插连接：接插连接是一种常用的导线连接方式，它通过使用插头和插座将导线连接在一起。
这种连接方式具有连接方便、可拆卸的优点，适用于需要频繁拆卸的电路。
4. 绞线连接：绞线连接是一种常用的导线连接方式，它通过将两根导线绞在一起来实现电路的连接。
这种连接方式具有电阻小、抗干扰能力强的优点，适用于对信号传输质量要求较高的电路。
5. 空气接触连接：空气接触连接是一种特殊的导线连接方式，它通过导线之间的空气接触来实现电路的连接。
这种连接方式适用于高频电路，因为高频信号会在导线表面产生肤效应，从而减小电流通过导线的截面积。
6. 压接连接：压接连接是一种常用的导线连接方式，它通过使用压接接头将导线连接在一起。
这种连接方式具有连接牢固、电阻小的优点，适用于电流较大的电路。
7. 端子连接：端子连接是一种常见的导线连接方式，它通过使用端子将导线连接在一起。
这种连接方式具有连接牢固、可拆卸的优点，适用于需要频繁拆卸的电路。
8. 螺栓连接：螺栓连接是一种常用的导线连接方式，它通过使用螺栓和螺母将导线连接在一起。
这种连接方式具有连接牢固、可拆卸的优点，适用于需要频繁拆卸的电路。
总结起来，汽车导线常用的连接方式有焊接连接、扎带连接、接插连接、绞线连接、空气接触连接、压接连接、端子连接和螺栓连接。
在选择导线连接方式时，需要根据电路的特点和要求来确定最合适的连接方式，以确保电路连接牢固、电流传输顺畅，提高汽车电路的可靠性和安全性。
导线的连接方法有几种

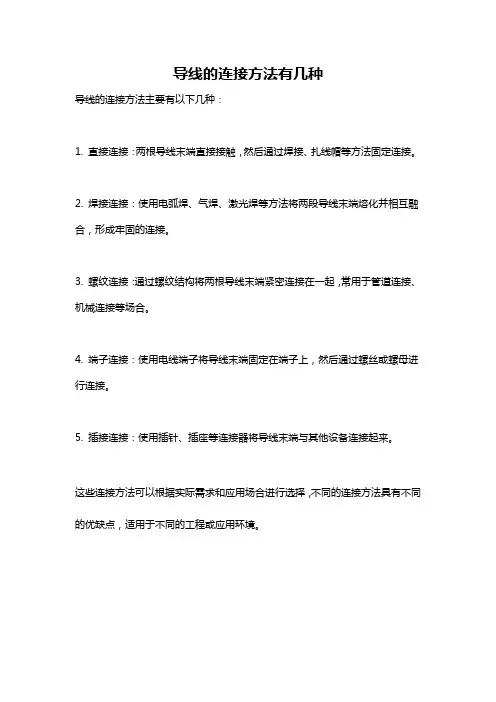

导线的连接方法有几种
导线的连接方法主要有以下几种：
1. 直接连接：两根导线末端直接接触，然后通过焊接、扎线帽等方法固定连接。
2. 焊接连接：使用电弧焊、气焊、激光焊等方法将两段导线末端熔化并相互融合，形成牢固的连接。
3. 螺纹连接：通过螺纹结构将两根导线末端紧密连接在一起，常用于管道连接、机械连接等场合。
4. 端子连接：使用电线端子将导线末端固定在端子上，然后通过螺丝或螺母进行连接。
5. 插接连接：使用插针、插座等连接器将导线末端与其他设备连接起来。
这些连接方法可以根据实际需求和应用场合进行选择，不同的连接方法具有不同的优缺点，适用于不同的工程或应用环境。
单股导线连接方法
单股导线连接方法
单股导线主要有以下几种连接方式：
1. 直接焊接：将导线两端直接焊接到连接器或终端，通常用于低压、低电流的场合。
2. 压接：使用专用的压接工具将导线插入连接器或终端的插槽中，然后通过压接工具施加压力将导线固定在插槽中，通常用于中压、中电流的场合。
3. 螺栓连接：使用螺栓、螺母将导线连接器或终端固定在一起，通常用于高压、高电流的场合。
4. 弧嘴连接：导线通过螺栓或螺母固定在连接器或终端上，并使用特殊的弧嘴将导线和连接器或终端连接，通常用于高压、高电流的场合。
需要注意的是，不同连接方式适用于不同的导线尺寸和电流负载，正确选择和使用连接方式是确保导线连接质量和安全的关键。
因此，在进行导线连接时，应根据实际情况选择合适的连接方式，并确保连接的可靠性和稳定性。
此外，在连接之前应对导线进行绝缘处理，避免漏电和短路等问题的发生。
图解导线连接方法
导线的连接方法2012年8月一、导线与导线的连接二、线头与接线桩的连接一、导线与导线的连接1、单股铜芯导线的直线连接2、单股铜芯导线的T字形连接3、双股线的对接4、多股铜芯导线的直线连接5、多股铜芯导线的T字形连接6、不等径铜导线的对接7、单股线与多股线的T字分支连接8、软线与单股硬导线的连接9、铝芯导线用压接管压接10、铝芯导线用沟线夹螺栓压接1、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交;②互相绞合2～3圈后扳直两线头;③将每个线头在另一芯线上紧贴并绕6圈,用钢丝钳切去余下的芯线,并钳平芯线末端;2、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交,在支路芯线根部留出5mm,然后顺时针方向缠绕6～8圈后,用钢丝钳切去余下的芯线,并钳平芯线末端;②小截面的芯线可以不打结;3、双股线的对接将两根双芯线线头剖削成图示中的形式;连接时,将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接;用相同的方法将另一颜色的芯线连接在一起;4、多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直,再把靠近绝缘层1/3线段的芯线绞紧,然后把余下的2/3芯线头按图示分散成伞状,并将每根芯线拉直;②把两伞骨状线端隔根对叉,必须相对插到底;③捏平叉入后的两侧所有芯线,并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙;④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起,并形成90°;⑤接着把这两股芯线按顺时针方向紧缠2圈后,再折回90°并平卧在折起前的轴线位置上;⑥接着把处于紧挨平卧前邻近的2根芯线折成90°,并按步骤⑤方法加工;⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时,把前4根芯线在根部分别切断,并钳平；接着把3根芯线缠足3圈,然后剪去余端,钳平切口不留毛刺;⑧另一侧按步骤④～⑦方法进行加工;5、多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法①将分支芯线散开并拉直,再把紧靠绝缘层1/8线段的芯线绞紧,把剩余7/8的芯线分成两组,一组4根,另一组3根,排齐;用旋凿把干线的芯线撬开分为两组,再把支线中4根芯线的一组插入干线芯线中间,而把3根芯线的一组放在干线芯线的前面;②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈,并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈;③钳平线端;6、不等径铜导线的对接把细导线线头在粗导线线头上紧密缠绕5~6圈,弯折粗线头端部,使它压在缠绕层上,再把细线头缠绕3~4圈,剪去余端,钳平切口;7、单股线与多股线的T字分支连接①在离多股线的左端绝缘层口3~5mm处的芯线上,用螺丝刀把多股芯线分成较均匀的两组如7股线的芯线3、4分;②把单股芯线插入多股芯线的两组芯线中间,但单股芯线不可插到底,应使绝缘层切口离多股芯线约3mm的距离;接着用钢丝钳把多股芯线的插缝钳平钳紧;③把单股芯线按顺时针方向紧缠在多股芯线上,应使圈圈紧挨密排,绕足10圈；然后切断余端,钳平切口毛刺;8、软线与单股硬导线的连接先将软线拧成单股导线,再在单股硬导线上缠绕7~8圈,最后将单股硬导线向后弯曲,以防止绑脱落;9、铝芯导线用压接管压接①接线前,先选好合适的压接管,清除线头表面和压接管内辟上的氧化层和污物,涂上中性凡士林;②将两根线头相对插入并穿出压接管,使两线端各自伸出压接管25~30mm;③用压接钳压接;④如果压接钢芯铝绞线,则应在两根芯线之间垫上一层铝质垫片;压接钳在压接管上的压坑数目,室内线头通常为4个,室外通常为6个;10、铝芯导线用沟线夹螺栓压接连接前,先用钢丝刷除去导线线头和沟线夹线槽内壁上的氧化层和污物,涂上凡士林锌膏粉或中性凡士林,然后将导线线卡入线槽,旋紧螺栓,使沟线夹紧紧夹住线头而完成连接;为防止螺栓松动,压紧螺栓上应套以弹簧垫圈;二、线头与接线桩的连接1、单股芯线与针孔接线桩的连接2、单股芯线与平压式接线桩的连接3、多股芯线与针孔接线桩的连接4、多股芯线与平压式接线桩的连接5、软线线头与针孔接线桩的连接6、软线线头与平压式接线桩的连接7、头攻头在针孔接线桩上的连接8、头攻头在平压式接线桩上的连接9、线头与瓦形接线桩的连接1、单股芯线与针孔接线桩的连接连接时,最好按要求的长度将线头折成双股并排插入针孔,使压接螺钉顶紧在双股芯线的中间.如果线头较粗,双股芯线插不进针孔,也可将单股芯线直接插入,但芯线在插入针孔前,应朝着针孔上方稍微弯曲,以免压紧螺钉稍有松动线头就脱出;2、单股芯线与平压式接线桩的连接先将线头弯成压接圈俗称羊眼圈,再用螺钉压紧;弯制方法如下：①离绝缘层根部约3mm处向外侧折角;②按略大于螺钉直径弯曲圆弧;③剪去芯线余端;④修正圆圈成圆形;连接时,先用钢丝钳将多股芯线进一步绞紧,以保证压接螺钉顶压时不致松散;如果针孔过大,则可选一根直径大小相宜的导线作为绑扎线,在已绞紧的线头上紧紧地缠绕一层,使线头大小与针孔匹配后再进行压接;如果线头过大,插不进针孔,则可将线头散开,适量剪去中间几股,然后将线头绞紧就可进行压接;3、多股芯线与平压式接线桩的连接①先弯制压接圈,把离绝缘层根部约1/2处的芯线重新绞紧,越紧越好;②绞紧部分的芯线,在离绝缘层根部１/3处向左外折角,然后弯曲圆弧;③当圆弧弯曲得将成圆圈剩下1/4时,应将余下的芯线向右外折角,然后使其成圆形,捏平余下线端,使两端芯线平行;④把散开的芯线按2、2、3根分成三组,将第一组2根芯线扳起,重直于芯线要留出垫圈边宽;⑤按7股芯线直线对接的自缠法加工;⑥成形;4、软线线头与针孔接线桩的连接①把多股芯线作进一步绞紧,全根芯线端头不应有断股芯线露出端头而成为毛刺;②按针孔深度折弯芯线,使之成为双根并列状;③在芯线根部把余下芯线按顺时针方向缠绕在双根并列的芯线上,排列应紧密整齐;④缠绕至芯线端头口剪去余端,并钳平不留毛刺,然后插入接线桩针孔内,拧紧螺钉;5、软线线头与平压式接线桩的连接①把芯线作进一步绞紧;②把芯线按顺时针方向围绕在接线桩的螺钉上,应注意芯线根部不可贴住螺钉,应相距3mm,围绕螺钉一圈后,余端应在芯线根部由上向下围绕一圈;③把芯线余端再按顺时针方向围绕在螺钉上;④把芯线余端围到芯线根部处收住,接着拧紧螺钉后扳起余端在根部切断,不应露毛刺和损伤下面的芯线;6、头攻头在针孔接线桩上的连接①按针孔深度的两倍长度,并再加约5~6mm的芯线根部富余度,剥离导线连接点的绝缘层;②在剥去绝缘层的芯线中间折成双根并列状态,并在两芯线根部反向折成90°转角;③把双根并列的芯线端头插入针孔,并拧紧螺钉;7、头攻头在平压式接线桩上的连接①接接线桩螺钉直径约6倍长度剥离导线连接点绝缘层;②以剥去绝缘层芯线的中点为基准,按螺钉规格弯曲成压接圈后,用钢丝钳紧夹住压接圈根部,把两根部芯线互绞一转,使压接圈呈图示形状;③把压接圈套入螺钉后拧紧;8、线头与瓦形接线桩的连接①先将已去除氧化层和污物的线头弯成U形;②将其卡入瓦形接线桩内进行压接;如果需要把两个线头接入一个瓦形接线桩内,则应使两个弯成U形的线头重合,然后将其卡入瓦形垫圈下方进行压接;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导线的连接方式
一、导线连接的要求
连接导线是电路安装和
修理中的基本操作，导线连接的质量直接关系到电路的工况和使用安全。
一般来说，导线连接的基本原则有以下几点：
1、连接点接触良好，电阻小。
2、连接牢固，具有必要的机械强度。
3、电气绝缘性能，耐腐蚀、氧化以及防尘防水等级能达到相应的要求。
二、导线连接的方法
汽车电路中最常用的是绞接法，就是直接将需要连接的导线紧密的绞合连接在一起。
小截面单股铜导线连接
方法如图所示，将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯
线上紧贴密绕5～6圈后，剪去多余线头，将线头处理平整。
大截面单股铜导线连接方法如图所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折
回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
不同截面单股铜导线连接方法如图所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
单股铜导线的分支连接。
单股铜导线的T字分支连接如图所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕，也可以向左右两个方向缠绕。
多股铜导线的直接连接。
多股铜导线的直接连接如图所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。
以同样方法缠绕另一边的线头。
多股铜导线的分支连接。
多股铜导线的T字分支连接有两种方法，一种方法如图所示，将支路芯线90°折弯后与干路芯线并行，然后将线头折回并紧密缠绕在芯线上即可
另一种方法如图所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图(b)所示方向缠绕4～5圈。
再将插入干路芯线当中的那一组朝左边按图(c)所示方向缠绕4～5圈，连接好的导线如图(d)所示。
双芯或多芯电线电缆的
连接。
双芯护套线、三芯护套线或电缆、多芯电缆在连接时，应注意尽可能将各芯线的连接点互相错开位置，可以更好地防止线间漏电或短路。
三、一般导线接头的绝缘处理
一字形连接的导线接头可按图所示进行绝缘处理，先包缠一层黄蜡带，再包缠一层黑胶布带。
将黄蜡带从接头左边绝缘完好的绝缘层上开始包缠，包缠两圈后进入剥除了绝缘层的芯线部分，见图(a)。
包缠时黄蜡带应与导线成55°左右倾斜角，每圈压叠带宽的1/2，见图(b)，直至包缠到接头右边
两圈距离的完好绝缘层处。
然后将黑胶布带接在黄蜡带的尾端，按另一斜叠方向从右向左包缠，见图(c)、(d)，仍每圈压叠带宽的1/2，直至将黄蜡带完全包缠住。
包缠处理中应用力拉紧胶带，注意不可稀疏，更不能露出芯线，以确保绝缘质量和用电安全。
在潮湿场所应使用聚氯乙烯绝缘胶带或涤纶绝缘胶带。
导线分支接头的绝缘处理基本方法同上，T字分支接头的包缠方向如图所示，走一个T字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线都应包缠到完好绝缘层的两倍胶带宽度处。
对导线的十字分支接头进行绝缘处理时，包缠方向如图所示，走一个十字形的来回，使每根导线上都包缠两层绝缘胶带，每根导线也都应包缠到完好绝缘层的两倍胶带宽度处。
以上是汽车电路检修和改装中导线连接常用的一些正确的方法，希望对大家有用。
8月13日更新：
之前提供的这些资料是
常用的办法，操作相对简易，一般的情况都能适用。
当然并不是说绝对只有这些方式。
导线的链接有绞接法，焊接法，
管接法等等。
不同的方式适用不同的情况和环境。
焊锡焊接固然比较可靠，但是局限性在于必须有足够的操作空间，设想一下，在发动机舱内接线的时候，操作空间非常狭小，不便于烙铁或红外线焊机的使用，稍不小心容易损坏其他部件。
而且，焊锡焊接需要需要对焊点惊醒预处理，还要使用使用助焊剂，例如焊锡膏，松香或酒精松香溶液等，若操作不当，助焊剂往往不会完全挥发干净，对焊点的浸润产生影响，产生“虚焊”和“假焊”。
还有，如果使用焊锡膏，残留的物质会缓慢腐蚀绝缘层，随着时间推移，影响电路的绝缘性。
所以焊接法一般适用于可以将电路从设备上分离出来进行操作的情况，比如对CD
机，仪表等的检修，可以拆下来在工作台上进行。
热缩管的绝缘性能以及
耐腐蚀和防水性都比胶布要高几个等级，能适应更加恶劣的工作环境。
但热缩管并非任何情况都适用，对于直接连接的两根导线，使用热缩管非常方便，但对于“十字形”和“T字形”接头，如果不是采用专用的绝缘器件（市场上有专用的T型、十字形、六角形等多种形状的绝缘夹头，不过成本相对较高），相对而言，用绝缘胶布是最便捷的手段。
另外，热缩管需要加热，在某些空间内，与焊接法一样，用于加热的工具可能不便于施展。
所以先进的东西不是万
能的，原始的办法也不一定都不管用。
