智能变电站系统调试
分析智能变电站自动化系统调试常见问题及解决方式
分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统的调试是确保系统稳定运行的关键环节，但在实际操作中常常会遇到一些问题。
下面将分析智能变电站自动化系统调试的常见问题及解决方式。
1. 系统通信问题：智能变电站自动化系统涉及到多个设备之间的通信，如果通信失败或不稳定，会导致系统无法正常运行。
通常的解决方式是检查设备之间的连接线路是否正确连接，检查设备的通信参数是否正确设置，检查设备是否支持相同的通信协议，如MODBUS等。
如果仍无法解决，可以尝试重新配置通信参数或更换设备。
2. 采样误差问题：智能变电站自动化系统中的数据采集是非常关键的，如果采样误差过大，会影响系统的测量和控制精度。
常见的采样误差问题包括采样频率不匹配、采样电压不稳定等。
可以通过调整采样频率和增加滤波器等方式来解决采样误差问题。
3. 逻辑控制问题：智能变电站自动化系统中的逻辑控制是实现自动化操作的关键，但在调试过程中常常会遇到逻辑控制不准确或无法实现预期控制的问题。
解决这类问题的关键是对逻辑控制的规则进行检查和调试，例如检查逻辑控制的输入是否正确，检查逻辑控制的输出是否符合预期规则等。
4. 软件故障问题：智能变电站自动化系统的调试过程中，常常会遇到软件故障问题，如软件崩溃、死机等。
解决软件故障问题的常用方式是重新启动软件、检查软件的配置文件是否正确设置、升级软件到最新版本等。
5. 硬件故障问题：智能变电站自动化系统中使用的硬件设备可能会出现故障，如传感器故障、控制器故障等。
解决硬件故障问题的方式是检查设备的连接是否牢固、检查设备的电源是否正常供电、检查设备是否存在异常报警等。
智能变电站自动化系统调试过程中常见的问题和解决方式有系统通信问题、采样误差问题、逻辑控制问题、软件故障问题和硬件故障问题等。
通过对这些问题进行分析和解决，可以确保智能变电站自动化系统的稳定运行。
关于智能变电站联合调试方法
关于智能变电站联合调试方法智能变电站是现代电力系统中的核心组成部分，为确保其正常运行，联合调试是非常重要的。
本文将讨论智能变电站联合调试的方法。
一、联合调试的背景和意义在过去，变电站是通过多个组成部分逐一调试的。
然而，随着智能变电站的出现，变电站的复杂性大大增加，同时各设备之间的相互关联性也变得更加紧密。
传统的逐一调试方法已经无法满足对智能变电站整体性能的要求。
相比之下，联合调试能够更全面地评估智能变电站的运行状况，并及时发现问题，提高调试效率和质量。
二、智能变电站联合调试方法的步骤1. 系统拓扑验证首先，需要验证智能变电站的系统拓扑是否正确。
通过检查系统连接线路、开关、断路器等设备的接线情况，确认其与设计图纸一致。
2. 信号联调接下来，需要对智能变电站的信号进行联调。
这包括传感器、测量仪表等各种信号的校准和调整。
通过使用标准校准设备，确保智能变电站能够准确地获取和处理各类信号。
3. 保护设备联调智能变电站的保护设备是确保电力系统安全运行的关键。
在联合调试中，需要对保护设备的功能进行验证，包括故障检测、故障定位和保护动作等。
同时，还需要测试保护设备与其他设备之间的相互协调性，确保在故障发生时能够及时做出正确的响应。
4. 自动化系统联调智能变电站的自动化系统包括监控、控制和通信等功能。
在联合调试中，需要验证自动化系统的各项功能是否正常运行，并确保各个系统之间的信息交换和传输无误。
这涉及到软件配置、通信协议和网络设置等方面的工作。
5. 安全检查和性能评估最后，联合调试还需要对智能变电站进行安全检查和性能评估。
这包括检查各个设备是否存在潜在的安全问题，以及评估智能变电站在不同负荷和故障条件下的稳定性和可靠性。
三、智能变电站联合调试的挑战和应对措施智能变电站联合调试面临着一些挑战。
首先，智能变电站的设备众多，功能复杂，需要调试的参数较多。
其次，智能变电站的设备类型和厂家不一，可能存在兼容性问题。
为了应对这些挑战，可以采取以下措施：1. 制定详细的调试计划和检查清单，确保每个设备和功能都经过全面的测试和验证。
智能变电站自动化系统现场调试导则
智能变电站自动化系统现场调试导则智能变电站自动化系统是现代电力系统中不可或缺的一部分。
在变电站建设完成后，需要进行现场调试，以确保系统的正常运行。
本文将介绍智能变电站自动化系统现场调试的导则。
一、准备工作在进行现场调试之前，需要完成以下准备工作：1.检查变电站及自动化系统的接线、设备和仪表是否安装正确，并进行必要的校验和检查。
2.确认自动化系统的配置文件、参数设置、软件和硬件版本是否正确，并进行必要的更新和修复。
3.对于新建变电站，需要进行设备预调和系统联调；对于改造升级的变电站，需要对老设备进行检修和更新，确保与新设备兼容。
4.检查变电站及自动化系统的通信网络是否正常，如有问题需要进行排查和调整。
5.为现场调试做好充分的准备，包括工具、设备、备件、文档等。
二、现场调试步骤在完成准备工作后，可以进入现场调试阶段。
具体步骤如下：1.系统启动和自检按照系统启动流程进行操作，对系统进行自检和初始化，确保各个模块和设备正常运行。
2.信号检测和采集对各种信号进行检测和采集，包括模拟量、数字量、状态量等。
检查数据是否准确、稳定和可靠。
3.控制命令测试对各种控制命令进行测试，包括开关控制、保护控制、调节控制等。
检查命令是否正确、响应是否及时、控制效果是否符合要求。
4.通信测试对各种通信方式进行测试，包括局域网、广域网、串口、以太网等。
检查通信是否正常、数据传输是否稳定、网络安全是否可靠。
5.功能测试对各种功能进行测试，包括故障诊断、数据存储、事件记录、报警处理、远程监控等。
检查功能是否完备、可靠、易用。
6.性能测试对系统的性能进行测试，包括响应时间、容错性、可扩展性、负载能力等。
检查性能是否达到设计要求、是否满足用户需求。
7.安全测试对系统的安全性进行测试，包括数据安全、接口安全、身份认证、权限管理等。
检查系统是否具有足够的安全保障、是否符合相关标准和规范。
三、注意事项在进行现场调试时，需要注意以下事项：1.安全第一，遵守相关安全规定和操作规程，确保人员和设备的安全。
分析智能变电站自动化系统调试常见问题及解决方式
分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统调试是保证系统正常运行的关键环节，但调试过程中常常会遇到一些问题，本文将分析智能变电站自动化系统调试中常见问题及解决方法。
一、通信问题智能变电站自动化系统涉及到众多设备的通信，如保护装置、遥控、遥信等，设备之间的通信状态直接影响系统的运行稳定性。
通信问题常见的表现有：遥信遥控功能异常、串口通信异常、网络故障等。
一般是由于通信配置不正确、设备通信参数设置错误、通信协议不匹配等原因导致，调试时应先检查通信配置是否正确，逐步排查。
二、逻辑运算问题智能变电站自动化系统中有许多逻辑运算，如保护逻辑、控制逻辑、故障诊断等。
逻辑运算异常表现为系统输出信号不正常、保护装置误动等情况。
逻辑运算问题多半是由于逻辑关系不正确、参数设置错误、逻辑中断等原因导致，调试时应通过逐步排查或 debug 工具进行定位。
三、设备配置问题智能变电站自动化系统涉及设备众多，设备配置不正确会直接影响系统的稳定性。
设备配置问题表现为系统无法正常启动、设备信号异常等。
设备配置问题多半是由于设备参数未设置或设置错误、设备连接错误等原因导致，调试时应检查设备连接情况、设备参数设置情况等，并逐步解决问题。
四、软件升级问题由于智能变电站自动化系统的软件功能不断更新迭代，软件升级过程中可能出现错误。
软件升级问题表现为系统无法启动、运行慢等情况。
软件升级问题多半是由于软件版本不匹配、升级过程中意外中断等原因导致，调试时应记录升级日志、检查升级文件是否完整，并逐步解决问题。
总之，进行智能变电站自动化系统调试时，应注重排查通信问题、逻辑运算问题、设备配置问题、软件升级问题等常见问题。
针对每个问题，采取逐步排除的方法进行定位和解决，以保证系统的正常运行。
智能变电站系统调试
目录
2
智能变电站系统特征
智能变电站
采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字 化、通信平台网络化、信息共享标准化为基本要求，自动完成信 息采集、测量、控制、保护、计量和监测等基本功能，并可根据 需要支持电网实时自动控制、智能调节、在线分析决策、协同互 动等高级功能的变电站。
3
智能变电站系统特征
10
智能变电站数据采集设备 智能变电站信息交互网络 智能变电站继电保护设备 智能变电站时间同步系统 智能变电站计算机监控系统 智能变电站故障记录及辅助设备 智能变电站计量系统 智能变电站智能一次设备 智能变电站辅助设备
智能变电站关键技术
11
数据采集设备
对于采用电子式互感器的智 能变电站，互感器是实现智 能变电站信息采集的基础， 测量的准确性、实时性 可靠性是智能变电站安全高 效和优质运行的关键技术。
智能变电站采用了多种新技术，其整个二次系统的整体架构、配置及与一次系统的 连接方式与传统变电站相比均有较大变化
数字采样技术
采用电子式互感器实现电压 电流信号的数字化采集
智能传感技术
采用智能传感器实现一次设 备的灵活控制
信息共享技术
采用基于IEC61850标准的 信息交互模型实现二次设备 间的信息高度共享和互操作
数字化变电站依靠高速、 可靠、开放的通信网络 技术，实现变电站过程 层的网络化。
解决了传统变电站 电缆二次接线复杂、 抗干扰能力差、系 统扩展性差等缺点， 实现信息共享 。
23
继电保护设备
智能变电站技术为继电保护技术发展带来的挑战
电子式互感器的稳定性、电子式互感器合并单元的采样同步性、过程层网络 的安全可靠性等问题都会影响到保护装置的可靠性及快速性等，尤其在相关 技术应用的初期。

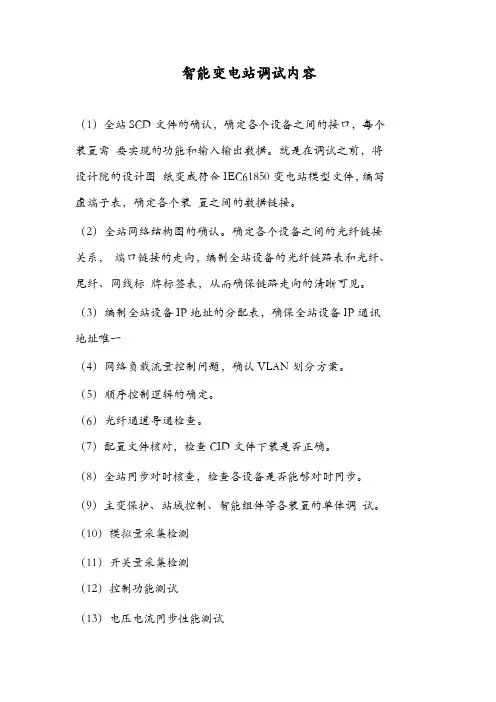

智能变电站调试内容
智能变电站调试内容
（1）全站SCD文件的确认，确定各个设备之间的接口，每个装置需 要实现的功能和输入输出数据。
就是在调试之前，将设计院的设计图 纸变成符合IEC61850变电站模型文件，编写虚端子表，确定各个装 置之间的数据链接。
（2）全站网络结构图的确认。
确定各个设备之间的光纤链接关系，端口链接的走向，编制全站设备的光纤链路表和光纤、尾纤、网线标 牌标签表，从而确保链路走向的清晰可见。
（3）编制全站设备IP地址的分配表，确保全站设备IP通讯地址唯一
（4）网络负载流量控制问题，确认VLAN划分方案。
（5）顺序控制逻辑的确定。
（6）光纤通道导通检查。
（7）配置文件核对，检查CID文件下装是否正确。
（8）全站同步对时核查，检查各设备是否能够对时同步。
（9）主变保护、站域控制、智能组件等各装置的单体调 试。
（10）模拟量采集检测
（11）开关量采集检测
（12）控制功能测试
（13）电压电流同步性能测试
（14）互感器精度及传输延时的测试。
（15）开关防跳
（16）保护整组试验
（17）程序化控制
（18）五防试验
（19）网络性能测试，如吞吐量测试、时延测试、帧丢失测试、GOOSE 传输能力测试、VLAN测试、帧抑制率测试、优先级测试、网 络风暴对装置动作行为的测试等。
（20）一次升流试验
（21）带负荷检查。
分析智能变电站自动化系统调试常见问题及解决方式
分析智能变电站自动化系统调试常见问题及解决方式智能变电站自动化系统是现代电力系统中不可或缺的重要组成部分，它能够实现对电力设备的监测、控制和保护，提高电力系统的可靠性和安全性。
在实际调试使用过程中，可能会遇到各种常见问题，本文将对智能变电站自动化系统调试过程中常见的问题进行分析，并提出解决方式。
一、通信问题智能变电站自动化系统中各个设备之间需要进行通信才能实现相互之间的控制和监测，因此通信问题是调试过程中的常见问题之一。
通信问题可能表现为设备无法互相通信、通信延迟严重或者通信报文丢失等情况。
解决方式：1. 检查通信连接是否正常：首先要检查设备之间的通信连接是否正常，包括网线、光纤、通讯模块等各个部分。
2. 检查通信协议设置是否正确：确保各个设备的通信协议设置是一致的，包括波特率、数据位、校验位等参数。
3. 检查网络规划是否合理：如果是采用网络通信，需要确保网络规划合理、网线连接良好。
4. 查看设备日志信息：通过查看设备的日志信息，可以了解设备通信过程中是否存在异常情况，帮助排查问题。
二、数据采集问题智能变电站自动化系统需要对各种数据进行采集，并进行实时处理和分析，因此数据采集问题也是常见的调试问题之一。
数据采集问题可能表现为数据采集失败、数据缺失或者数据异常等情况。
解决方式：1. 检查采集设备是否正常：首先需要检查各个数据采集设备是否正常运行，包括传感器、数据采集模块等。
2. 检查数据采集参数设置：确保数据采集参数设置正确，包括采集频率、采集通道配置等参数。
3. 检查数据采集设备连接：检查数据采集设备的连接是否正常，包括电源供应、信号线连接等。
4. 检查数据质量：通过对采集数据的质量进行评估，可以及时发现数据异常问题，帮助排查问题的原因。
三、控制逻辑问题智能变电站自动化系统中的控制逻辑是系统运行的核心部分，控制逻辑问题可能导致系统无法正常运行或者出现操作失误。
控制逻辑问题可能表现为控制指令无效、控制逻辑错误等情况。
智能化变电站电气设备安装及调试
智能化变电站电气设备安装及调试随着科技的发展和社会的进步，智能化变电站已经成为电力行业的新宠。
智能化变电站利用先进的信息技术、通信技术和自动化技术，实现了对电网设备的智能化监控、管理和控制，为电力系统提供了更加高效、安全、可靠的运行保障。
而在智能化变电站中，电气设备的安装及调试是至关重要的环节。
本文将就智能化变电站电气设备的安装及调试进行详细介绍。
1. 确定安装位置在进行智能化变电站电气设备的安装前，首先要进行安装位置的确定。
要根据设备的功能和性能要求，结合现场的实际情况来确定最佳的安装位置，保证设备的正常运行和维护工作的便捷性。
2. 安装设备基础在确定好安装位置后，需要进行设备基础的施工工作。
根据设备的重量和尺寸，采用合适的基础结构和强度设计，保证设备的稳固安装。
3. 安装设备支撑架在基础完成后，需要安装设备的支撑架。
支撑架的设计和安装需要保证设备的安全和稳固，同时要考虑设备维护和检修的便捷性。
5. 连接电气设备在设备本体安装完成后，还需要进行电气设备的连接工作。
连接工作需要按照设备的电气原理图和接线图来进行，确保设备的正常运行和连接的稳固可靠。
6. 确认设备安装质量设备安装完成后，需要进行设备安装质量的确认工作。
对设备安装的结构、连接、固定等方面进行检查，确保设备的安装质量符合要求。
1. 设备功能测试设备安装完成后，需要进行设备的功能测试工作。
通过对设备的开关、控制、保护等功能进行测试，确认设备的各项功能正常。
2. 设备参数设置在设备功能测试完成后，需要进行设备参数的设置工作。
根据设备的使用要求和工作环境，对设备的参数进行调整和设置，确保设备的正常运行和安全使用。
4. 整体调试在设备联调完成后，需要进行整体系统的调试工作。
对整个智能化变电站系统进行综合调试，确保系统各个部分的协调运行和整体工作的安全可靠。
5. 故障排除在进行设备调试的过程中，还需要进行故障排除工作。
对于设备可能出现的故障情况进行排查和处理，确保设备的正常运行和安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能变电站
同步技术
采用 B码、秒脉冲或 IEEEl588网络对时方式实现
采样值同步
网络传输技术
构成网络化二次回路实现采样 值及其他信息的网络化传输
有关术语
• 过程层：又称为设备层，主要指变压器站内的变压器、断路器，隔离
开关及其辅助触点，电流、电压互感器等一次设备。
• 间隔层：包括测量、控制组件及继电保护组件。 • 站控层：又称变电站层，大致包括站控系统、站监视系统、站工程师
智能变电站数据采集设备 智能变电站信息交互网络 智能变电站继电保护设备 智能变电站时间同步系统 智能变电站计算机监控系统 智能变电站故障记录及辅助设备 智能变电站计量系统 智能变电站智能一次设备 智能变电站辅助设备
智能变电站关键技术
数据采集设备
对于采用电子式互感器的智 能变电站，互感器是实现智 能变电站信息采集的基础， 测量的准确性、实时性 可靠性是智能变电站安全高 效和优质运行的关键技术。
智能变电站系统特征
智能变电站采用了多种新技术，其整个二次系统的整体架构、配置及与一次系统的 连接方式与传统变电站相比均有较大变化
数字采样技术
采用电子式互感器实现电压 电流信号的数字化采集
智能传感技术
采用智能传感器实现一次设 备的灵活控制
信息共享技术
采用基于IEC61850标准的 信息交互模型实现二次设备 间的信息高度共享和互操作
智能变电站系统调试与检测
2011年11月
1 智能变电站系统结构及特点
2 智能变电站系统测试 3 智能变电站系统现场调试 4 总结
目录
智能变电站系统特征
智能变电站
采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字 化、通信平台网络化、信息共享标准化为基本要求，自动完成信 息采集、测量、控制、保护、计量和监测等基本功能，并可根据 需要支持电网实时自动控制、智能调节、在线分析决策、协同互 动等高级功能的变电站。
罗氏线圈原理电子式互感器(ECT、EVT) 光学原理电子式互感器（OCT、OVT） 智能一次设备 合并单元 智能终端
基于IEC61850体系站控层、间隔层、过程层设备及系统
传统变电站二次设备典型布置
CT 一
次 电
CT
流 CT
一
PT
次 电
PT
压 PT
二次电流
继电保护
小 CT PT
AD 转 换
CPU
继 电 器
无源型电子 式互感器
有源型电子 式互感器
数据采集传感准确化、信号传输光纤化、信号输出数字化 是智能变电站对电子式互感器的基本要求。
数据采集设备
有源型电子式互感器：最大限度降低由于绕制工艺、浇 铸、一次导线位置、一次电流磁场耦合干扰及温度等 造成的计量误差；有源电子式电流互感器采用空心线 圈感应高压侧信号，所以必需给高压侧供电，因此供 电可靠性问题必须解决。
有关术语
• 电子式互感器：一种装置，由连接到传输系统和二次转换器的一个或
多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测 量仪器、仪表和继电保护或控制装置。
•MU合并单元（Merg用in以g 对Un来it自）二：次转换器的电流和/或电压数据进行
时间相关组合的物理单元。合并单元可是互感器的一个组成件，也可 是一个分立单元。
• 智能一次设备：指变电站高压电器设备（主要包括断路器、隔离开关
、变压器）具有自动测量、自动控制、自动调节、自身状态监测及预 警、通信功能。
智能变电站分层结构
站控层
工作站1
工作站2
远动站
基于IEC61850的计算机监控系统 基于IEC61850的嵌入式公用接口装置 基于IEC61850的保护信息子站 IEC61850系统集成组态软件
输
二次电压 开关量
出
输入
开入量电缆 开出量电缆
断
路
控制和信号电缆
器
开关场
操作箱
集控室
智能变电站二次设备典型布置
一
电流 线圈
AD
CPU
LED
次 电
电流 线圈
AD
CPU
LED
流
电流 线圈
AD
CPU
LED
一
分压 器
ADБайду номын сангаас
CPU
LED
次 电 压
分压 器
AD
CPU
LED
分压 器
AD
CPU
LED
断 路 器
操作 回路
电子式互感器
电流 变换
光学原理互感器 （OCT/OVT）
法拉第效应 塞格奈克效应 (Faraday effect) (Sagnac effect)
电压 变换
普克尔效应 （Pockel effect）
罗氏线圈原理互感器 （ ECT/EVT）
罗柯夫斯线圈 (Rogowski coil)
电容分压 电阻分压
工作台及与电网调度中心的通信系统。
• 智能终端：又称智能操作箱，就地实现高压开关设备的遥信、遥控、
保护跳闸等功能，并通过基于IEC 61850标准的通信接口实现与过程 层的通信功能。
• GGOOOOSSEE：：面向通用对象的变电站事件（General Object Oriented
Substation Event）。用于一次设备的操控及二次设备间的闭锁与联 动,是一种通信服务机制。
数据采集设备
无源型电子式互感器的关键技术要求：有效解决温度、 震动等因素对光学折射效应的影响，确保其长期工 作的稳定性。
电 流
CPU
智能终端
开关场
至母差、测控、电能表等
...
CPU
IEC60044-8 合并器 IEC61850-9-1
IEC61850-9-2
CPU 继电保护
GOOSE
集控室
智能变电站技术特点
（1）间隔层和站控层设备的通信接口和模型全面支持 IEC61850标准，协议标准、开放，可实现网络化二次功能； （2）过程层由传统的电流、电压互感器逐步改变为电子式互 感器，通过合并单元接入装置； （3）支持与开关的智能化接口； （4）一次设备向智能化发展； （5）一次与二次设备之间的电缆连接变为光纤连接； （6）多种过程层组网技术，支持与互感器的IEC61850-9-1 点对点、IEC61850-9-2总线和GOOSE模式，可单独组网， 也可与站控网、过程网共同组网。
间隔层 过程层
装置1
合并器单元
ECVT
电子式互感器
以太网 IEC61850-8-1
装置n
智能接口
智能一次设备
光纤以太网 GOOSE +SMV
基于站控层IEC61850协议的成套继电 保护、测控装置 基于站控层IEC61850、GOOSE、SV网 络接口的成套继电保护、测控装置 基于全站过程层网络信息共享接口的 集中式数字化保护及故障录波装置
