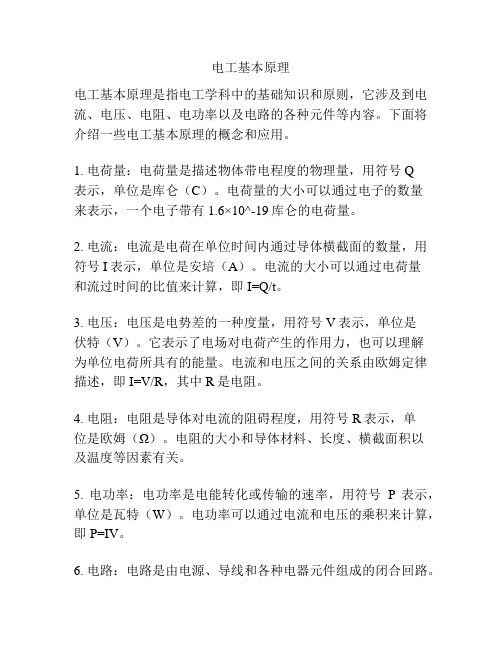

电工基本原理是指电工学科中的基础知识和原则，它涉及到电流、电压、电阻、电功率以及电路的各种元件等内容。
下面将介绍一些电工基本原理的概念和应用。
1. 电荷量：电荷量是描述物体带电程度的物理量，用符号Q
表示，单位是库仑（C）。
电荷量的大小可以通过电子的数量
来表示，一个电子带有1.6×10^-19库仑的电荷量。
2. 电流：电流是电荷在单位时间内通过导体横截面的数量，用符号I表示，单位是安培（A）。
电流的大小可以通过电荷量
和流过时间的比值来计算，即I=Q/t。
3. 电压：电压是电势差的一种度量，用符号V表示，单位是
伏特（V）。
它表示了电场对电荷产生的作用力，也可以理解
为单位电荷所具有的能量。
电流和电压之间的关系由欧姆定律描述，即I=V/R，其中R是电阻。
4. 电阻：电阻是导体对电流的阻碍程度，用符号R表示，单
位是欧姆（Ω）。
电阻的大小和导体材料、长度、横截面积以
及温度等因素有关。
5. 电功率：电功率是电能转化或传输的速率，用符号P表示，单位是瓦特（W）。
电功率可以通过电流和电压的乘积来计算，即P=IV。
6. 电路：电路是由电源、导线和各种电器元件组成的闭合回路。
它可以分为串联电路和并联电路两种形式。
在串联电路中，电流只有一条路径可走；在并联电路中，电流有多条路径可走。
这些电工基本原理是电工学科中的基础，对于理解和应用电路原理、故障排除以及电器设备的维修和安装等工作都非常重要。
通过掌握这些基本原理，电工可以更好地进行电气工作，并确保电路的安全和正常运行。
2009江苏电子电工对口高考试卷及答案资料
绝密★启用前江苏省2009年普通高校单独招生统一考试试卷电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至12页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必将自己的姓名、考试证号、考试科目用铅笔涂写在答题卡上。
2．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮檫干净后，再选涂其他答案标号。
如果答案不涂写在答题卡上，成绩无效。
3．题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前有“▲”标志的为电工专业考生的答题，电子专业考生不得解答。
一、选择题（本大题共18小题，每小题5分，共90分，每小题只有一个正确答案。
请将唯一正确的答案填涂在答题卡上）1．在题1图所示二端网络中，电压U 与电流I 之间的关系为A ．U = 10-5IB ．U = 10+5 IC ．U = 5 I -10D ．U = -5 I -102．在题2图所示电路中，当电流源产生的功率为20 W 时，R w 的值为A ．0B ．2.5 ΩC ．7.5 ΩD ．5 Ω3．设两电流分别为A 4π3πcos 51⎪⎭⎫ ⎝⎛+=t i ，A 2ππcos 42⎪⎭⎫ ⎝⎛-=t i ， 则i 1对i 2的相位差为A ．超前 π4 rad B ．滞后 34πrad C ．滞后 π4rad D ．超前34πrad 30V5 V+_4．在题4图所示对称三相电路中，当开关S 闭合时电流表读数为1 A ，若将开关S 打开，则电流表读数A ．变大B ．变小C ．不变D ．为零Z Z ZZ ZZ 1题4图5．电路如题5图所示。
已知加在R －C 串联电路两端的电压u = [60 - 25 sin (3ωt + 30º)] V ，R = 4 Ω，Ω= 9 1Cω，则电路中的电流 i 为 A .5sin (3ωt + 66.9°) A B .9.85sin (3ωt - 84°) A C .5sin (3ωt - 113.1°) A D . [15 - 5sin (3ωt + 66.9︒)] A题5图6.下列说法中正确的是A .硅钢片具有高导磁率，可制造永久磁铁B .交流电磁铁上有短路铜环，是为了防止振动C .调压器既可用来调节交流电压，也可用来调节直流电压D .电压互感器副边不能开路，电流互感器副边不能短路7．题7图(a)所示的放大器，在输入正弦电压时，输出u o 波形如题7图(b)所示，则该电路所出现的失真类型及减小失真所应采取的措施是A ．出现饱和失真，应调大R PB ．出现饱和失真，应调小R PC ．出现截止失真，应调大RP D ．出现截止失真，应调小R P题7图8．电路如题8图所示，欲稳定电路的输出电压，应采用的方法是A ．1与3相接B ．1与4相接C ．2与3相接D ．2与4相接题8图9．题9图（a ）所示电路的输入信号u i 为正弦波，输出u o 波形如（b ）图所示。
武汉理工大学-历年真题清单
武汉理工大学研招办经济学院西方经济学（含微观、宏观经济学）2007——2009经济学（含微观、宏观经济学）1997——2000，2002——2006（2002——2004，2006有答案）宏观经济学2004——2006（2004有答案）货币银行学2004——2007（2004有答案）国际贸易概论1998——2000，2002——2009（2002——2004有答案）国际金融学2002，2004——2009（2002，2004有答案）国际市场营销2002财政学2007产业经济学2002，2006——2009（2002有答案）电子商务概论2008——2009运输经济学2002——2009区域经济学2007人力资源管理2007管理学概论2004——2007（2004有答案）管理学原理1997——2000，2002——2009（2002——2004有答案）微机原理及应用1997——2000，2002——2007概率论与数理统计2001——2009复试科目：国际贸易学2003加试科目：国际金融学2003；国际市场营销学2003复试科目：产业经济学2003复试科目：数量经济学专业复试2003文法学院伦理学基础综合2007——2009伦理学原理2007——2009伦理学2002——2005民法学2007民商法学2008——2009民商法学综合2007——2009经济法学2002，2004——2009经济法综合2007——2009法学综合2002——2006知识产权2007知识产权法2002——2005法理学与知识产权法2004——2005社会心理学2002心理学2002思想政治教育学原理与方法2002——2009中国化的马克思主义2007——2009马克思主义基本原理及其发展2007——2009马克思主义基本原理2007马克思主义哲学原理2002——2009新闻传播专业综合考试（含广告学、编辑出版学）2004——2005出版发行综合2006——2009广告学综合2006——2009传播学原理2004——2009专业综合（教育学、运动训练学）2007体育教育综合（运动生理学、运动训练学）2008——2009运动生理学2007复试科目：综合复试2003；复试（科技法方向）2003加试科目：专业加试2003；加试（科技法方向）2003高等教育研究所教育学2002——2006，2008——2009教育管理学2002——2006，2008——2009复试科目：综合复试2003加试科目：教育学2003；教育心理学2003外国语学院二外日语2002——2009二外法语2002——2009二外德语2002——2009二外俄语2003——2009基础英语2001——2009（注：其中2002，2003，2005年的试卷名称为“综合英语”）英语语言学2001——2003，2006——2009（2001有答案）语言学及英美文学2004——2005英美文学2007——2009英语写作2002复试科目：外国语言学及应用语言学专业复试2003艺术与设计学院设计艺术学专业综合（含设计艺术史论、工业设计及其理论、环境艺术设计及其理论、视觉传播艺术设计、动画艺术设计及其理论、数字艺术设计及其理论）2008——2009美术学专业综合2008——2009艺术学专业综合2008——2009设计艺术学专业史论2003——2006，2008——2009 美术学专业史论2008——2009艺术学专业史论2008——2009音乐艺术研究专业综合（报考艺术管理方向）2009 视觉传播艺术设计基础2007速写与焦墨山水画2005速写与花卉白描2005——2006速写与人物写生画2005——2006速写与色彩人物写生2005，2007速写与泥塑人物写生2007速写与素描人物写生2005速写与水彩或水粉画创作2005速写与装饰画创作2005——2006中外美术史2002，2005，2007中国美术史专题2006中国画创作基础2007艺术美术专业基础2007美术史论2005——2007美术理论2004艺术学概论2007艺术设计史基础2004——2005，2007艺术史论基础2007艺术设计史论基础2003，2006艺术设计理论2002艺术设计史2002专业史论2007艺术设计学“专业设计基础”2002专业设计2002信息设计基础2004——2005动画创作基础2004——2006艺术管理专业基础2004——2005，2007艺术教育专业基础2007民艺专业基础2004 ——2005民间美术2007民间艺术设计及其原理2006设计基础理论与设计基础表达2002环境艺术设计基础2006——2007环境艺术设计与公共艺术创作专业基础2002动画与数字化设计艺术基础2007动画设计与数码设计基础2002系统设计及传播艺术基础2002系统设计及传播艺术理论2002工业设计理论2002工业设计基础2004——2007数码设计理论2002数码艺术设计基础2003中外建筑史2002动画创作理论2002动画创作基础2003环境艺术设计2002环境艺术设计基础2004——2005公共艺术创作与设计2002公共艺术设计基础2006卡通画创作2002专业设计（计算机艺术设计）2002专业设计（系统设计及传播艺术设计）2002环境艺术设计专业方向（环境艺术设计基础）2003设计艺术学专业工业设计方向设计基础2003平面设计基础2003——2005平面艺术设计基础2006现代美术与公共艺术设计基础2003设计管理2006设计基础（展示设计及理论方向）2006信息设计基础2006影视艺术设计基础2006音乐艺术研究2007复试科目：艺术与设计学院复试2003加试科目：艺术与设计学院加试2003理工学院材料力学1997——2000，2002——2009弹性力学2002——2004，2007理论力学2002——2009工程力学2004微机原理及应用1997——2000，2002——2007微机原理（即：微型计算机原理）1997——2000，2002——2004 岩石力学1997——2000，2002岩体力学2003——2007（注：2003年有两种）结构力学2002——2009量子力学2004——2009物理光学2002，2004——2009电磁场与电磁波2004电磁场理论2005——2009概率论与数理统计2001——2009数值分析2002，2004——2007高等代数2001——2009数学分析2002——2009常微分方程2002——2007线性代数2002普通物理2002——2009运筹学2002——2008（注：2002年试卷有两种）物理化学2002——2009有机化学2002——2007无机化学2002——2009化学原理2008——2009基础无机化学2007物理化学原理2007高等数学2007，2009高等数学（工）2002——2006，2008高等数学（二）2004高等数学（文）2003——2005复试科目：应用化学专业复试2003复试科目：应用数学专业复试2003复试科目：固体力学专业复试2003资源与环境工程学院物理化学2002——2009材料力学1997——2000，2002——2009岩石力学1997——2000，2002岩体力学2003——2007（注：2003年有两种）岩石力学与工程2004——2009矿山岩石力学2002无机化学2002——2009浮选2002固体废物处理工程2002水污染控制工程2002大气污染控制工程2002化工基础2002——2007化工原理2002——2009（注：2002年称“环境化工原理”）采矿学2002安全工程学2007——2009爆破工程2002——2009（注：2003年称“凿岩爆破”）流体力学2002——2004胶体化学2003——2009结晶矿物学2003——2006环境学概论2004——2009环境化学2004——2007环境流体力学2002，2005——2007环境工程微生物学2005——2006环境生物学2005——2007矿物加工工程专业复试科目：综合复试2003采矿工程专业复试科目：专业复试2003环境工程专业复试科目：环境工程专业复试2003；加试科目：环境工程专业加试2003材料科学与工程学院材料科学基础2002——2009普通物理2002——2009材料力学1997——2000，2002——2009医学综合一（含生物化学、无机化学）2008——2009医学综合二（含生物化学、高分子化学）2008医学综合三（含生物化学、组织学）2008——2009医学综合2002，2004细胞生物学2002——2007组织学2002——2007物理光学2002，2004——2009计算机在材料科学中的应用2007计算机在材料中的应用2004——2005工程材料2002——2007生物化学2002——2007物理化学2002——2009有机化学2002——2007无机化学2002——2009陶瓷工艺原理2002玻璃工艺原理2002复合材料工艺2002铸造合金及其熔炼2002塑性成型原理2002材料成型原理2003——2009焊接冶金2002金属热处理2002金属材料学2007固体物理2002——2009聚合物加工原理与工艺2002胶凝材料学2002无机非金属材料工学2002，2004——2009金属学及热处理2002硅酸盐物理化学2002高分子化学及物理2002高分子化学2003——2009金属学原理2002——2007材料物理与化学专业复试科目：综合复试2003；加试科目：物理化学2003；材料学院同等学历加试2003材料学专业复试科目：综合复试2003；加试科目：物理化学2003；材料学院同等学历加试2003材料加工工程专业复试科目：综合复试2003；加试科目：物理化学2003；材料学院同等学历加试2003生物医学工程专业复试科目：生物医学工程专业复试2003；加试科目：生物化学2003；组织学2003机电工程学院材料力学1997——2000，2002——2009机械原理1997——2000，2002——2009机械设计1997——2000，2002——2009控制工程基础2002——2009统计质量管理2005——2009传感器原理2003——2009传感检测技术2002——2003传感技术1997——2000传感与检测技术2002电子技术基础2002——2009微机原理及应用1997——2000，2002——2007人机工程学2002——2006机电工程学院2003年同等学历考研加试题（测试技术）机电工程学院2003年同等学历考研加试题（机械原理）机电工程学院2003年同等学力考研加试题（机械设计）机电工程学院2003级硕士研究生复试试题汽车工程学院材料力学1997——2000，2002——2009理论力学2002——2009汽车理论基础2002——2009发动机原理2002——2009摩托车理论与结构设计2002汽车运用工程2002——2009汽车运输工程2002——2003工程热力学2002——2008汽车运输学2003——2005，2007交通运输学2006汽车营销与策划2009汽车市场学2004——2008动力机械及工程专业复试科目：动力机械及工程复试2003；加试科目：发动机构造2003；发动机原理2003车辆工程专业复试科目：综合复试2003；加试科目：汽车构造2003；汽车理论2003载运工具运用工程专业复试科目：综合复试2003自动化学院电路1997——2000，2002——2009电工技术基础2002电工原理2003——2006控制理论基础2002自动控制原理1997——2000，2002——2009信号处理技术2002——2005（注：2002——2003年称“信号分析与处理”）传感技术1997——2000传感与检测技术2002传感检测技术2002——2003传感器原理2003——2009电机及拖动基础2001电力电子技术（一）2007电力电子技术2002——2006，2008——2009微机原理及接口技术2002——2009数字电路2003——2009逻辑设计2004——2006电力电子与电力传动专业复试科目：电力电子与电力传动专业复试2003检测技术与自动化装置专业复试科目：检测技术与自动化装置专业复试2003 控制理论与控制工程专业复试科目：控制理论与控制工程专业复试2003；加试科目：自动控制原理2003；微机原理及接口技术2003计算机科学与技术学院数据结构1997——2000，2002——2008操作系统1998——2000，2002——2008计算机组成原理2002——2007微机原理及应用1997——2000，2002——2007C语言2007微机原理（即：微型计算机原理）1997——2000，2002——2004离散数学2002——2006计算机网络1999——2000，2002软件工程2002——2006数据库原理2002编译原理2002计算机原理2002计算方法2003——2005复试科目：计算机应用技术、计算机软件与理论专业2003加试科目：微机原理及应用2003；数据库应用2003信息工程学院数据结构1997——2000，2002——2008信号与系统1999——2000，2002——2009信号与线性系统2002——2006物理光学2002，2004——2008光纤光学2007现代光学2006高频电路2002微机原理及应用1997——2000，2002——2007微机原理（即：微型计算机原理）1997——2000，2002——2004 脉冲与数字电路1999——2000，2002电子技术基础2002——2009高频电子线路1999——2000，2002微机原理及其通信接口2003——2009信号分析与处理2002——2008传感技术1997——2000电路1997——2000，2002——2009数字信号处理1999——2000，2002，2009土木工程与建筑学院材料力学1997——2000，2002——2009传热学2002——2007中外建筑史2002——2009建筑历史2004——2007建筑设计2002——2004，2008——2009建筑设计（1）2005——2007建筑设计（2）2005——2007规划设计2007——2008城市规划原理2003——2009建筑结构抗震设计2007抗震结构设计2004结构力学2002——2009工程项目管理2008——2009建筑施工与工程项目管理2003——2007建筑施工技术2002建筑工程经济与企业管理2002工程热力学2002——2009土质学与土力学2002——2007水分析化学2002——2005水分析与物理化学2006——2007水力学与水泵2002——2007水力学与水分析化学2008——2009土力学2002——2009建筑构造2002岩石力学1997——2000，2002岩体力学2003——2007（注：其中2003年有两种）钢筋混凝土结构2002，2006——2009混凝土结构原理2003钢筋砼结构2005土力学与基础工程2002结构动力学2002结构设计原理2002（第1种），2002（第2种），2005——2007桥梁工程2002给水工程2002排水工程2002路基路面工程2002，2005——2007工程地质学2004——2006美学2004建筑设计及其理论专业复试科目：建筑设计2003；建筑设计知识2003；加试科目：中外建筑史2003结构工程专业复试科目：结构工程2003；综合复试（建筑工程施工技术、建设工程项目管理方向）2003；加试科目：施工组织学2003；建筑经济与企业管理2003；结构力学2003；混凝土结构2003桥梁与隧道工程专业复试科目：桥梁与隧道工程专业复试2003；加试科目：桥梁与隧道工程专业加试Ⅰ2003；桥梁与隧道工程专业加试Ⅱ2003岩土工程专业复试科目：综合复试2003市政工程专业复试科目：专业复试2003交通学院高等数学2007，2009高等数学（工）2002——2006，2008高等数学（二）2004交通运输装备2005——2007桥梁设计与施工2005，2007第三方物流理论与实践2007现代物流与运输2005——2006物流学2006现代物流学2002，2007——2009运输经济学2002——2009路基路面工程2002，2005——2007工程热力学2002——2009结构分析2008——2009理论力学2002——2009土质学与土力学2002——2006材料力学1997——2000，2002——2009施工组织及概预算2004土工原理与计算2008——2009公路工程施工组织及概预算2003信号与系统1999——2000，2002——2009微机原理及应用1997——2000，2002——2007运筹学2002——2009（注：2002年试卷有两种）船舶结构力学2002，2004——2009船舶原理2002——2009船舶设计原理2002——2009流体力学2002——2004，2006——2008环境学导论2002国际航运经济与政策2002——2004计算机辅助船体建造2002船舶技术经济学2002传热学2002——2007国际集装箱运输与多式联运2002——2004港口管理（运输企业管理学）2002——2005港口企业管理学2007运输企业管理学2006道路勘测设计2002船舶强度与结构设计2002——2007环境质量评价2002交通环境工程地质与应用2002声学基础2002，2006航运管理2002——2006（注：2002年有两种）结构设计原理2002（第1种），2002（第2种），2005——2007计算机辅助船舶设计2002船舶营运管理2007船舶建造工艺学2003——2007船机制造工艺学2002结构力学计算2008——2009结构力学与结构电算2003——2007运动生物力学2004划船运动概论2004船体振动学2006液压原理与控制2002机械制造工艺学2002流体力学专业复试科目：流体力学2003；加试科目：流体力学2003，工程热力学和传热学、水力学2003工程力学专业复试科目：理论力学2003道路与铁道工程专业复试科目：道路与铁道工程2003，桥梁工程2003；加试科目：土力学2003交通运输规划与管理专业复试科目：综合复试2003；加试科目：交通运输设备概论2003船舶与海洋结构物设计制造专业复试科目：综合复试2003；加试科目：船舶与海洋工程学2003结构工程专业复试科目：结构综合2003；加试科目：钢结构2003航运学院船舶管理2002——2009航运管理2002——2006（注：2002年有两种）航海学2002船舶操纵与避碰2002——2006航海气象学与海洋学2004，2006——2007（注：2007年试卷共3页，缺第2页）物理海洋数字计算2008信号与系统1999——2000，2002——2009能源与动力学院电力电子技术2008——2009电力电子技术（二）2006——2007测试技术2007A卷，2007B卷工程热力学与传热学2006——2009机械振动学2006热能与动力机械制造工艺学2006——2007轮机自动化2007——2009智能运输系统概论2006——2009专业综合（含工程热力学、传热学、内燃机原理）2005专业综合（含工程热力学、传热学、机械设计）2005专业综合（含自动控制理论、测试技术、计算机技术）2005专业综合（含自动控制理论、电工电子技术、计算机控制技术）2005专业综合（含机械设计、测试技术、自动控制理论）2005工程热力学2002——2009机械设计1997——2000，2002——2009船舶柴油机2009内燃机原理2007A卷，2007B卷内燃机原理2002——2004，2006传热学2002——2007自动控制理论2003——2004，2006——2007自动控制原理1997——2000，2002——2009动力机械制造与维修2009船舶动力装置原理与设计2002船舶建造工艺学2003——2007船机制造工艺学2002船舶机械制造与修理2003——2004船舶管理2002——2009机械制造工艺学2002轮机工程专业复试科目：轮机工程2003；加试科目：内燃机学2003；轮机概论2003；工程热力学和传热学2003载运工具运用工程专业复试科目：载运工具运用工程2003管理学院管理学原理1997——2000，2002——2009（2002——2004有答案）管理经济学基础2005——2007管理信息系统2002——2007（2002——2004部分有答案）概率论与数理统计2001——2009线性代数2002线性代数与概率统计2003——2009会计学原理1997——2000，2002——2009（2002——2004有答案）（注：1998年共3页，缺P3）技术经济学2002——2009（2002——2004部分有答案）运筹学2002——2009（注：2002年试卷有两种）现代工业管理2003——2004（2003——2004部分有答案）公司理财原理2002——2009（2002——2004有答案）（注：2002年称“财务管理学”，2003——2004称“公司财务管理”）项目管理2005——2007企业管理学2002（2002有答案）生产管理学2002（2002部分有答案）市场营销学2001(2001有答案)技术创新管理2003（2003部分有答案）工商管理硕士（MBA）专业复试科目：MBA专业综合课2003；加试科目：市场学2003；投资学2003会计学专业复试科目：财务会计与管理会计2003；加试科目：财务管理2003；会计学2003管理科学与工程专业复试科目：企业管理概论2003；加试科目：管理经济学2003；企业管理学2003技术经济及管理专业复试科目：投资分析2003；加试科目：产业经济学2003；投资学2003企业管理专业复试科目：市场营销与生产管理2003；加试科目：市场学2003；管理学原理2003系统工程专业复试科目：系统工程概论与线性规划2003；加试科目：概率统计2003；线性代数2003政治与行政学院邓小平理论和“三个代表”重要思想2007——2009邓小平理论2002——2006马克思主义哲学原理2002——2009政治学原理2007——2009西方哲学史2007——2009西方政治思想史2008——2009中外政治思想2007高等数学（文）2003——2004思想政治教育理论与方法2002——2005，2007科学技术史2002——2007中共党史2002——2009自然辩证法2002——2009中国近代史2002科学技术哲学专业复试科目：综合复试2003；加试科目：马克思主义哲学原理2003；现代科技导论2003中共党史专业复试科目：综合复试2003；加试科目：政治学原理2003；中国近代史2003物流工程学院机械设计基础2005——2009机械工程基础2004机械CAD基础2006起重运输机械2005——2009起重机械2002物流信息技术2005——2009物流学2006现代物流学2002，2007管理学基础2005——2009画法几何2002——2003，2005——2007材料力学1997——2000，2002——2009理论力学2002——2009机械原理1997——2000，2002——2009机械设计1997——2000，2002——2009电子技术基础2002——2009微机原理及应用1997——2000，2002——2007工程材料2002——2007工程力学2004运筹学2002——2009（注：2002年试卷有两种）运筹学与系统工程2004计算机应用基础与计算机技术基础2004仓储技术与设备2006——2007自动识别技术2007CAD/CAM技术2002液压原理与控制2002机械制造工艺学2002机电一体化技术2002液压技术2002机械制造及自动化专业复试科目：机械制造及自动化专业复试2003；面试科目：机械制造专业2003机械电子工程专业复试科目：机械电子工程专业复试2003；面试科目：机械一体化技术（机电专业）2003机械设计及理论专业复试科目：机械设计及理论专业复试2003化学工程学院制药化学2005——2009化工原理2005——2009药物分析2005——2007物理化学2006——2007。
电气工作原理
电气工作原理电气工作原理是指电气设备或电路如何工作的基本原理。
它涉及到电流、电压、电阻、电感、电容等电气元件及其互相作用的规律。
在一个电路中，电流是沿着闭合回路流动的带电粒子的数量。
电流的大小可以通过欧姆定律计算，即电流等于电压与电阻的比值，I = U/R。
电流的方向由电子的流动方向决定，电子的流动从正电压端流向负电压端。
电压是驱动电流流动的力量，常用单位是伏特(V)。
在一个闭合的回路中，电压源会产生电势差，使得带电粒子形成电流。
电压源可以是电池、发电机等。
电阻是电流流过时产生的阻碍。
它是材料或器件对电流流动的阻碍程度的度量。
电阻的大小取决于材料的电阻率和器件的几何形状。
通过欧姆定律可以得知，电阻与电流成正比，与电压成反比，即R = U/I。
电阻可以通过调节电路中的电阻器来控制电流的大小。
电感是由电流通过导线时产生的磁场引起的。
当电流变化时，磁感应强度也随之变化，从而产生感应电动势。
它的单位是亨利(H)。
电感器可以用来存储电能，并且在电路中起到过滤高频信号的作用。
电容是将电荷存储在两个导体之间的设备。
它的单位是法拉(F)。
当电容器两个导体带电，它们之间会产生电场。
电容器可以在电路中储存和释放电荷。
除了这些基本的电气元件，电气工作原理还包括各种电路的工作原理，如放大器、开关电源、滤波器等。
电气工作原理的研究和应用在电子技术、电力系统、通信系统等领域起着重要作用。
通过掌握电气工作原理，人们可以设计和维护各种电气设备，解决电气故障和提高电路性能。
所以，了解电气工作原理对于电气工程师和电子技术人员来说是非常重要的。
电工技能知识培训
各电压等级电动机的额定电流 专用计算口诀
三相二百二电机，千瓦三点五安培。 常用三百八电机，一个千瓦两安培。 低压六百六电机，千瓦一点二安培。 高压三千伏电机，四个千瓦一安培。 高压六千伏电机，八个千瓦一安培。
说明：
（2）口诀使用时，容量单位为kW，电压单位 为kV，电流单位为A，此点一定要注意。 （3）口诀中系数0.76是考虑电动机功率因数 和效率等计算而得的综合值。功率因数为0.85， 效率不0.9，此两个数值比较适用于几十千瓦 以上的电动机，对常用的10kW以下电动机则 显得大些。这就得使用口诀计算出的电动机 额定电流与电动机铭牌上标注的数值有误差， 此误差对10kW以下电动机按额定电流先开关、 接触器、导线等影响很小。
说明：
（4）运用口诀计算技巧。用口诀计算常用380V 电动机额定电流时，先用电动机配接电源电 压0.38kV数去除0.76、商数2去乘容量（kW） 数。若遇容量较大的6kV电动机，容量kW数 又恰是6kV数的倍数，则容量除以千伏数，商 数乘以0.76系数。
说明：
（5）误差。由口诀 中系数0.76是取电动机功率因数为
五、巧用低压验电笔
低压验电笔是电工常用的一种辅助安全用具。 用于检查500V以下导体或各种用电设备的外壳是 否带电。一支普通的低压验电笔，可随身携带， 只要掌握验电笔的原理，结合熟知的电工原理， 灵活运用技巧很多。
1）判断交流电与直流电 2）判断直流电正负极 3）判断直流电源有无接地，正负极接地的区别 4）判断同相与异相 5）判断380/220V三相三线制供电线路相线接地故障
说明：
发电厂和变电所的直流系 数，是对地绝缘的，人站在 地上，用验电笔去触及正极 或负极，氖管是不应当发亮 的，如果发亮，则说明直流 系统有接地现象；如果发亮 在靠近笔尖的一端，则是正 极接地；如果发亮在靠近手 指的一端，则是负极接地。
电工基本原理
如果电流、 电压选用关联参考方向, 则所得的p应看成支路 接受的功率, 计算所得功率为负值时, 表示支路实际发出功率。 如果电流、 电压选择非关联参考方向, p应看成支路发出的 功率, 即计算所得功率为正值时, 表示支路实际发出功率; 计算 所得功率为负值时, 表示支路接受功率。 所有元件接受的功率的总和为零。这个结论叫做“电路的 功率平衡”
电池等。
负荷：将电能转换为其他形式的能量。 导线：连接电源与负荷的导体，为电流提供通路并传输电 能。
控制器件：在电路中起接通，断开，保护，测量等作用。 电路的作用： 它的一种作用是实现电能的传输和转换。另一种作用 是实现信号的处理。电路中提供电能或信号的器件, 称为 电源。 电路中吸收电能或输出信号的器件, 称为负载。 在电源和负载之间引导和控制电流的导线和开关等是传输 控制器件。
q 对直流：i t q 对交流：i t
电流的大小和方向都不随时间变化时, 称为直流电流,
简称直流。直流电流常用英文大写字母I表示。 电流的大小和方向随着时间按周期性变化的电流, 称为 交流电流, 常用英文小写字母i表示。 3.电流的单位：是安［培］, 符号为A。常用的有千安（kA）, 毫安（mA）, 微安（μ A）等。
（1.17）
将式（1.17）改写为
uac ucg uga uag ugc
电路中任意两点间的电压是与计算路径无关的, 是单值
的。所以, 基尔霍夫电压定律实质是两点间电压与计算路径
无关这一性质的具体表现。 不论元件是线性的还是非线性的, 电流、电压是直流的 还是交流的, 只要是集中参数电路,KCL和KVL总是成立的。
例 1.4 试计算图 1.12 所示电路中各元件的功率。 解 为计算功率, 先计算电流、电压。 元件 1 与元件 2 串联, idb=iba=10A, 元件 1 发出功率。
电工原理ppt课件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 电工原理概述 • 电路分析 • 电磁场理论 • 电机与变压器 • 安全用电与节能
目录
CONTENTS
01
电工原理概述
BIG DATA EMPOWERS TO CREATE A NEW
ERA
电工原理的定义与重要性
03
电磁场理论
BIG DATA EMPOWERS TO CREATE A NEW
ERA
电磁场的基本概念
电磁场
由变化的电场和磁场相 互激发而形成的场，是
传递电磁力的媒介。
静电场
由静止电荷激发的电场 ，其电场线不随时间变
化。
恒定磁场
由恒定电流激发的磁场 ，其磁场强度不随时间
变化。
时变电磁场
随时间变化的电场和磁 场共同构成的电磁场。
磁场的基本定律
安培环路定律
在磁感应线圈中，磁场强度矢量沿任 意闭合回路的线积分等于穿过该回路 所围面积的电流代数和。
奥斯特实验
揭示了电流产生磁场的规律，即电流 在其周围产生磁场。
法拉第电磁感应定律
当磁场发生变化时，会在导体中产生 电动势，电动势的大小与磁通量变化 率成正比。
洛伦兹力定律
描述带电粒子在磁场中所受的力，即 洛伦兹力。
直流电机
直流电机分为永磁式、电磁式和 励磁式，其工作原理是利用磁场 和电流的相互作用产生转矩，使
电机旋转。
交流电机
交流电机分为异步电机和同步电机 ，其工作原理是利用三相交流电产 生的旋转磁场与转子中的电流相互 作用，使转子旋转。
步进电机
步进电机是一种将脉冲信号转换成 机械转角的电机，其工作原理是利 用一系列的相位切换，使电机按步 进方式旋转。
