磷变质后期工艺对高硅铝合金中初生Si的影响

合集下载

锶对铝硅合金磷变质的影响

Ａｐ．２０ｒ０６
Ｖｏ．１５５ＮＯ．４
铸・５
锶对铝硅合金磷变质的影响
胡小琳，刘相法，陈海霞，赵宝银
ｆ．东大学材料液态结构及其遗传性教育部重点实验室，山东济南２０６；２山东滨州渤海活塞股份有限公司，１山５０１．山东滨州２６０；３县银光镁业公司，东临沂２３ｏ）５６２馈山７４ｏ
Ｕｎｅｓｙｊｎｎ２０６，ｈｎｏｇＣｈｎ；２ＳｈｎｏｇＢｎｈｕＢｈｉｉｔｎＦｃｏｙＣ．ｔ．ｉｒｉ，ｉａ５０１Ｓａｄｎ，ｉａ．ａｄｎｉｏｏａｓｏａｔｒｏ，Ｌｄｖｔ＇ｚＰ
ｉｖｓｉａｅｈｓａｔｌｂｐｉｌｃｏｃｐｎｌｔＢｐｂｃｏａａｙｅｓ（Ｐｎｅｔｔｄｉｔｉｒｃｙｏｔａｍｉｒｓｏｙａｄｅｅｒｒｅｍｉ－ｎｌｒＥＭＡ）Ｉｈｓｇｎｉｅｃｃｏｏｒｚ．ｔａ
ｂｅｈｗｎｔａｈｒｏｅｅｔｈｓｈｕｄｆａｉｎｗｈｎａｄｎｔｎｉｍｅｅｉｅｏｅｎｓｏｈｔｅｉｎｆｃｐｏｐｏｒｓｍｏｉｃｔｅｄｉｇｓｒｔｔｅＳｏｎｉｏｏｕＩｖＩＳｂｌｗ０１５．Ｐｓｉａｔｓｔｅｎｃｅｔｇｓｔｒ．７％ＡＩｔＩｃｓａｈｕｌａｉｉｏｐｉｒｉｏｎＳｅｃｏｅｙｍｕｔｌｏｐｕｄｌｎｅｆｍａｓｌｎａｄｉｎｌｓｄｂｌｐｅｃｍｏｎｙｉｃｉｗｈｃｉｒｄｃｄｂｒｎｉｍ，ｐｏｐｏｕ，ａｕｉｕ，ｃｌｉｍｎｍａｎｓｕ．ＴｈｕｔｌｉｈＳｐｏｕｅｙＳｔｔｏｕｈｓｈｒｓＩｍｎｍａｃｕａｄｇｅｉｍｅｍｌｐｅｉ

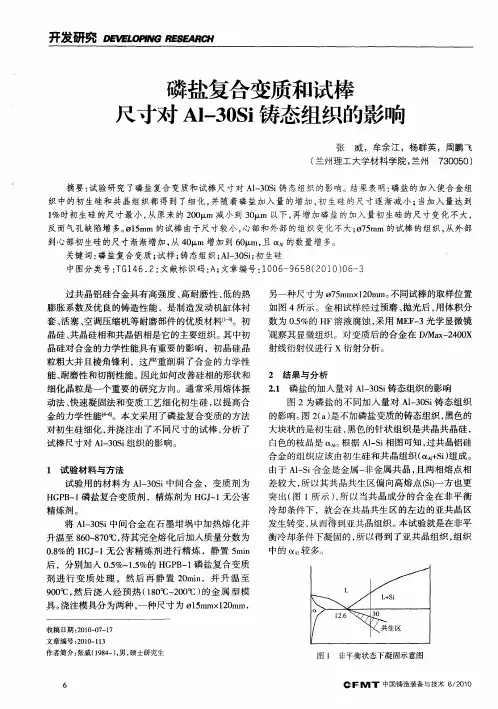

磷盐复合变质和试棒尺寸对Al-30Si铸态组织的影响

白色的枝晶是仪根据Ａ — ｉ图可知，共晶铝硅ｌｓ相过
对初生硅细化，并浇注出了不同尺寸的试棒，分析了试棒尺寸对Ａ — ０ｉ１３Ｓ组织的影响。
１试验材料与方法
合金的组织应该由初生硅 — ｉ金是金属一金属共晶，两相熔点相ｌｓ合非且差较大，以其共晶共生区偏向高熔点（ｉ方也更所ｓ）一试验用的材料为Ａ— ０ｉ间合金，变质剂为１３Ｓ中
ＨＰ一磷盐复合变质剂，精炼剂为ＨＪ１ＧＢ１Ｇ～无公害
精炼剂。
突出（１图所示）所以当共晶成分的合金在非平衡，冷却条件下，就会在共晶共生区的左边的亚共晶区
将Ａ —０ｉ１３Ｓ中间合金在石墨坩埚中加热熔化并
射线衍射仪进行ｘ衍射分析。
２结果与分析
２磷盐的加入量对Ａ— ０ｉ．１１３Ｓ铸态组织的影响图２为磷盐的不同加入量对Ａ —０ｉ态组织１３Ｓ铸
的影响。２ａ是不加磷盐变质的铸态组织，色的图（）黑大块状的是初生硅，黑色的针状组织是共晶共晶硅，
ｌ％时初生硅的尺寸最小，从原来的２０ｍ减小到３以下，０￣Ｏｍ再增加磷盐的加入量初生硅的尺寸变化不大，
反而气孔缺陷增多。，ｍｍ的试棒由于尺寸较小，部和外部的组织变化不大；７ｍ的试棒的组织，ｅ５１心ｅ５ｍ从外部

变质处理对A390过共晶铝硅合金组织及性能的影响

Al-P/Fe非晶变质处理对A390合金组织及性能的影响目录第1章绪论 (1)1.1选题目的及意义 (1)1.2 本实验研究的合金及应用 (2)1.2.1 铝硅合金 (2)1.2.2 国内外研究现状和发展趋势 (3)1.3铝硅合金的组织和性能 (5)1.3.1 铝硅合金的组织 (5)1.3.2 铝硅合金的性能 (5)1.4 铝硅合金的熔炼工艺 (6)1.4.1电热还原法 (7)1.4.2 电解法 (7)1.4.3熔配法 (7)1.5 过共晶铝硅合金中初生硅的变质 (8)1.5.1 磷变质 (8)1.5.2 钠变质 (8)1.5.3 锶变质 (9)1.5.4 稀土变质 (9)1.5.5 复合变质 (9)1.6 非晶合金 (9)1.6.1 非晶合金的性能 (9)1.6.2非晶合金的发展前景 (10)1.6.3 铁基非晶合金 (10)1.7 研究内容 (10)第2章实验方法 (12)2.1 实验方案 (12)2.2 实验材料制备 (12)图2.1 实验方案 (13)2.3 金相试样的制备 (15)2.4 拉伸件的制备 (16)2.5 热处理实验 (16)第三章变质剂加入量对过共晶铝硅合金变质处理的影响 (17)3.1 变质剂加入量对A390合金显微组织的影响 (17)3.2 变质剂加入量对A390合金力学性能的影响 (19)3.3 热处理对加入不同变质剂含量的A390合金性能的影响 (20)3.4 本章小结 (22)第4章变质工艺对A390合金组织及性能的影响 (23)4.1 变质剂加入温度对A390合金显微组织的影响 (23)4.2 变质剂加入温度对A390合金性能的影响 (23)4.3 热处理对变质剂加入温度不同的A390合金性能的影响 (25)4.4 保温温度对A390合金显微组织的影响 (27)4.5 本章小结 (29)第五章结论 (30)第1章绪论1.1选题目的及意义铝占地壳元素总量的8.13%，是蕴藏量最丰富的金属元素之一。

变质剂对高硅铝合金标准样品组织均匀性的影响

变质剂对高硅铝合金标准样品组织均匀性的影响Influences of Modifier on Microst ruct ure U niformit y ofHigh2silicon Aluminum Alloy Standard Sample赵　亮1,王敬丰1,朱学纯2,郝晓东1,钟　民1,潘复生1(1重庆大学材料科学与工程学院,重庆400030;2西南铝业(集团)有限责任公司,重庆401326)ZHAO Liang1,WAN G Jing2feng1,ZHU Xue2chun2,HAO Xiao2dong1,ZHON G Min1,PAN Fu2sheng1 (1College of Materials Science and Engineering,Cho ngqing U niversity,Chongqing400030,China;2Sout hwest Aluminium(Group)Co.,Lt d.,Chongqing401326,China)摘要:采用金相观察和X射线衍射分析方法研究了Al2Sr,Al2P,Cu2P三种变质剂对高硅(22%,质量分数)铝合金标准样品组织均匀性的影响。

结果表明:未添加变质剂的标准样品中初晶硅呈粗大板片状,且局部聚集成团,组织均匀性差;添加了Al2Sr变质剂后初晶硅得到了一定的细化,但共晶硅高度分枝,组织分布仍不够均匀;添加Al2P和Cu2P变质剂后,标准样品中出现了新相AlP,使得初晶硅由板片状变成了细小的多边形颗粒,且弥散分布于整个基体中,同时共晶硅析出明显减少,而初晶硅数量增多,标准样品的组织均匀性好。

另外对比发现,添加Cu2P变质剂后的改善效果最为显著,组织均匀性最好,且其成分均匀性通过传统的极差法检测也完全符合标准样品的要求。

本工作从组织均匀性上为高硅铝合金标准样品的制备提供了新的判据和参考。

关键词:变质剂;组织均匀性;初晶硅;共晶硅;高硅铝合金标准样品中图分类号:TB332 文献标识码:A 文章编号:100124381(2010)0520092204Abstract:The influences of Al2Sr,Al2P,Cu2P modifier on micro st ruct ure uniformity of high2silicon (22%,mass f raction)aluminum alloy standard samples were investigated by using t he optical micro s2 copy and X2ray diff raction.The result s show t hat t he microstruct ure uniformity of t he standard sam2 ple wit hout modifying is poor because t he primary crystal silicon is large sheet and gat hers into clus2 ter.After adding Al2Sr modifier,t he micro st ruct ure of t he standard sample is shown to be unsatisfac2 tory uniformity because t he primary crystal silicon get s a certain degree of refinement,but t he eutectic silicon has a high degree of branching.After adding Al2P and Cu2P modifier,t he microst ruct ure of t he standard sample is homogeneous because new Al P p hase making t he p rimary crystal silicon change from t he board sheet into a small polygonal particle and amount increases when t he eutectic silicon is reduced.In addition,it can be founded t hat after adding Cu2P modifier t he imp rovement is more re2 markable and t he uniformity of organizations is better.Also t he uniformity of t he composition meet s t he requirement for standard sample even tested by t he t raditional range2met hod.This work can p ro2 vide new criterion and reference for p reparation of standard sample of high2silicon aluminum alloy ac2 cording to t he micro st ruct ure uniformity.K ey w ords:modifier;microstruct ure uniformity;p rimary crystal silicon;eutectic silicon;high2silicon aluminum alloy standard sample 由于高硅铸造铝合金热膨胀系数小,耐磨性和高温强度好,近年来被广泛应用于航天、航空、电力、建筑、电子等领域。

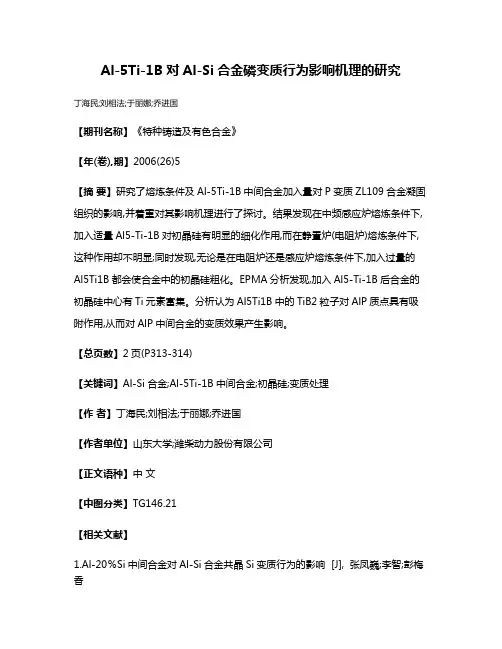

Al-5Ti-1B对Al-Si合金磷变质行为影响机理的研究

Al-5Ti-1B对Al-Si合金磷变质行为影响机理的研究
丁海民;刘相法;于丽娜;乔进国
【期刊名称】《特种铸造及有色合金》
【年(卷),期】2006(26)5
【摘要】研究了熔炼条件及Al-5Ti-1B中间合金加入量对P变质ZL109合金凝固组织的影响,并着重对其影响机理进行了探讨。

结果发现在中频感应炉熔炼条件下,加入适量Al5-Ti-1B对初晶硅有明显的细化作用,而在静置炉(电阻炉)熔炼条件下,这种作用却不明显;同时发现,无论是在电阻炉还是感应炉熔炼条件下,加入过量的Al5Ti1B都会使合金中的初晶硅粗化。

EPMA分析发现,加入Al5-Ti-1B后合金的初晶硅中心有Ti元素富集。

分析认为Al5Ti1B中的TiB2粒子对AlP质点具有吸附作用,从而对AlP中间合金的变质效果产生影响。

【总页数】2页(P313-314)
【关键词】Al-Si合金;Al-5Ti-1B中间合金;初晶硅;变质处理
【作者】丁海民;刘相法;于丽娜;乔进国
【作者单位】山东大学;潍柴动力股份有限公司
【正文语种】中文
【中图分类】TG146.21
【相关文献】
1.Al-20％Si中间合金对Al-Si合金共晶Si变质行为的影响 [J], 张凤巍;李智;彭梅香
2.Al-5Ti-1B和Al-P中间合金对Al-Si合金的联合变质作用 [J], 丁海民;刘相法;于丽娜;乔进国
3.Ca对共晶Al-Si合金磷变质效果的影响 [J], 乔进国;刘相法;刘相俊;边秀房
4.Al-Si合金磷变质前后凝固表面特征对比与形成机理初探 [J], 陈海霞
5.浅析钙与钠对Al-Si合金磷变质效果的影响 [J], 刘汉川;刘伏枚
因版权原因，仅展示原文概要，查看原文内容请购买。

Al_Si合金Sr变质研究现状

航天制造技术 2006年8月第4期 49Al-Si 合金Sr 变质研究现状河南理工大学材料学院米国发文涛龚海军摘要共晶硅的变质机理目前最被人们接受的是LU 和Hellawell 提出的杂质诱导孪晶理论。

锶变质对铝硅合金的凝固过程有着重要的影响，使得糊状区的凝固时间明显变长。

锶变质的孕育时间与合金中的磷含量和中间合金释放锶元素并与硅晶胚达到吸附平衡所需要的时间有关。

通过复合变质可使孕育时间变短。

铝液中初始锶含量越高, 保温初期锶的减耗速度越快，保温8～12h 后锶含量趋于一致。

熔体中的杂质是导致气孔的主要因素。

关键词 Sr 变质 Al-Si 合金 1 引言Al-Si 合金具有良好的耐蚀、耐热、耐磨等优点，是汽车制造业中尤其是轿车制造业中常见的合金材料。

在所有铝合金中，铸造Al-Si 合金占了90%以上[1]。

但是由于铝硅系合金硅相以粗大的针状晶结晶，降低了合金的机械性能，这在很大程度上限制了其使用范围。

自从 1921年Pacz 发现Na 对铝硅共晶组织有变质作用，能够明显提高铸件的力学性能以后，多年来，Na 以变质能力强等特点广泛应用于实际生产中。

但是，Na 变质有以下的不足：易衰退、吸收率低、易腐蚀工具和设备；Na 的沸点低（880℃），性质活泼，处理时将引起铝液的沸腾和飞溅；Na 密度低，容易产生比重偏析。

针对Na 的这些缺点，人们采取了各种措施，如：改进Na 的包装，加快Na 基盐类变质剂的反应，延长Na 基变质剂的作用时间等，但是Na 所存在的缺点也只能得到部分解决[2]。

Sr 变质具有长效性且重熔性较好，不腐蚀炉衬、不污染环境[3]，因此，20世纪60年代发现了Sr 有变质作用后，Sr 变质处理得到了迅猛的发展，且在铝合金轮毂上也得到了成功的应用。

目前，Sr 变质基本取代了传统的Na 变质。

下面对Sr 变质的有关研究成果作一综述。

2 变质机理关于Sr 的变质机理比较多，主要有下列几种：Shamsuzzoha 提出的TPRE 机制认为，共晶生长中硅片的结晶生长前沿往往是孪晶凹谷。

稀土和磷复合变质对过共晶铝-硅合金硅晶体形貌与力学性能的影响

稀土和磷复合变质对过共晶铝—硅合金硅晶体形貌与力学性能的影响X孟繁琴X X(佳木斯大学工学院　佳木斯　154007) 摘　要　采用扫描电镜、X射线衍射、材料性能检测等实验手段对复合变质处理后的过共晶铝硅合金显微组织、形貌和力学性能进行了分析。

结果表明:磷和稀土复合变质后,使粗大块状、条状的初晶硅的尺寸明显缩小且棱角钝化;较大针状的共晶硅变为颗粒状,使显微组织明显细化,从而导致过共晶铝硅合金的力学性能显著提高。

关键词　过共晶铝—硅合金　变质　力学性能　显微组织过共晶铝硅合金具有线膨胀系数小、尺寸稳定性高、耐磨、耐蚀性能好、铸造性能好、铸件成本低等一系列优良性能,引起了人们极大的研究兴趣。

由于该合金中,存在粗大的初晶硅和针状的共晶硅而成为难以加工的硬而脆的合金材料,因而在工业上未能得到广泛的应用。

近些年来,国内外对于含硅量小于16%的铝硅合金有过不少研究,也取得了良好的效果;但对于含硅量高于20%的铝硅合金研究的并不多,有必要进行这方面的研究,进一步挖掘材料的性能潜力从而扩大材料的使用范围。

首要问题是变质细化初晶硅,再变质共晶硅并配合合金化,才有提高性能的意义〔1～4〕。

磷对初晶硅的变质是有效的元素,稀土有同时细化共晶硅和A相以及脱氧去气的作用。

1　试验条件与方法试验用原材料有:2号铝、3号工业用结晶硅、电解铜、2号纯镁、2号纯锰、混合稀土等。

熔化设备用坩埚电阻炉,用远红外线数字式测温仪表控温。

采用金属型浇注,试样尺寸为512×180mm,数字式表面温度计控制金属型温度(130℃～150℃)。

用C2Cl6精炼,精炼温度为760℃～780℃。

稀土以中间合金形式加入,赤磷与辅助熔剂直接加入。

用6吨万能材料试验机测定R b、D。

采用D/max-rB型旋转阳极X射线衍射仪进行物相鉴定;用S -570型扫描电子显微镜进行金相组织和拉伸断口形貌分析。

试验材料化学成分:21～23%Si,0.8～1.5%Cu,0.3～1%M g,0.4～1%Mn,其余为Al。

P变质对过共晶Al-22％Si合金组织和性能的影响

P变质对过共晶Al-22％Si合金组织和性能的影响吴润铎; 王重仁; 吴伟宁; 赵帅; 姚利平; 任宇梅; 石为喜; 赵岩【期刊名称】《《辽宁科技学院学报》》【年(卷),期】2019(021)005【总页数】4页(P4-7)【关键词】过共晶铝硅合金; P变质; 初生硅; 力学性能【作者】吴润铎; 王重仁; 吴伟宁; 赵帅; 姚利平; 任宇梅; 石为喜; 赵岩【作者单位】辽宁科技学院冶金工程学院辽宁本溪117004【正文语种】中文【中图分类】TG146.2; TG113铝硅合金属于典型的二元合金，当硅的含量为12.6%时，铝硅构成共晶成分，此时共晶的温度为577±1℃。

按照硅含量可将铝硅合金划分为三类，即亚共晶、共晶及过共晶铝硅合金。

当硅的含量超过共晶点之后，即Si含量>12.6%时，所得铝硅合金即为过共晶铝硅合金。

在过共晶铝硅合金凝固的过程中，合金中的优先析出相，即β相又称为初生硅或者初晶硅，在未经细化处理时，合金中的初生硅组织比较粗大，一般呈粗大的多角块状或板片状，合金中未经细化处理的共晶硅组织，一般多以长针状出现。

未经细化处理的过共晶铝硅合金耐磨性、力学性能均较差，需要进行细化处理方有可利用价值〔1-2〕。

磷是一种非常有效的细化过共晶铝硅合金中初生硅的变质剂。

目前对过共晶铝硅合金中初生硅进行细化处理，往往向其中加入以赤磷、磷盐、Cu-P和Al-P等形式的中间合金〔3-6〕，而且其变质效果显著。

因此，本论文采用Cu-14%P合金对过共晶Al-22%Si合金进行变质处理。

1 试验方法实验原料采用工业纯铝锭和工业结晶硅制备过共晶Al-22%Si合金，实验所采取的变质剂为Cu-14%P合金，P的添加量分别为0%、0.2%、0.4%、0.6%、0.8%、1.0%、1.5%和2.0%。

按照石墨坩埚的容量计算材料的加入量，一般取坩埚容量的1/2～2/3为宜，称取纯铝和结晶硅，将称量好的材料置于石墨坩埚内，将石墨坩埚放入井式电阻炉中升温至860℃，保温10min，除去表面渣，搅拌熔体，待纯硅完全熔化后，将不同量的Cu-14%P合金用铝箔包好加入石墨坩埚内，保温30min，待其熔化，再经过搅拌，除渣后，将温度调至800℃，最后将合金液浇注到金属模具中得到铸锭。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ＥｆｆｅｃｔｓｏｆｔｈｅＬａｔｅｒＰｒｏｃｅｓｓｉｎＰａｒａｍｅｔｅｒｓｏｎＰｈｏｓｈｏｒｕｓｇｐＭｏｄｉｆｉｅｄＰｒｉｍａｒＳｉｌｉｃｏｎＰｈａｓｅｉｎＨｉｈＳｉｌｉｃｏｎＡｌｕｍｉｎｕｍＡｌｌｏｙｇｙ
实用研究
特种铸造及有色合金２０１４年第３４卷第１期
磷变质后期工艺对Biblioteka 硅铝合金中初生Ｓｉ的影响２１１１，２吴志斌１钟鼓１，邱楚李新涛长海博文
（苏州有色金属研究院有限公司；中铝科学技术研究院）１．２．
摘要借助光学显微镜和金相软件观察分析了Ａ研究了熔体中实际Ｐ含量、浇注温度和冷却３９０铝合金中初生Ｓｉ形貌，，随着熔体实际Ｐ含量的增加初生Ｓ速度等后期工艺参数对初生Ｓｉ变质效果的影响。结果表明，Ｐ显著细化初生Ｓｉｉ细化效果越好；浇注温度对Ｐ变质效果也产生一定影响，浇注温度越高，冷却速率对Ｐ变质效果起关键作用，Ｐ变质效果越好；即使在优化的熔体实际Ｐ含量和浇注温度条件下，冷却速率较低时初生Ｓｉ细化效果也不明显。；关键词高硅铝合金；变质；初生Ｓ浇注温度；冷却速率ｉ（）中图分类号ＴＧ１４６．２１；ＴＧ２４３文献标志码Ａ文章编号１００１－２２４９２０１４０１－００１２－０４
１１，２１１１，２，，，，ＷｕＺｈｉｂｉｎＺｈｏｎＧｕＱｉｕＣｈｕＬｉＸｉｎｔａｏＮａａｕｍｉＨｉｒｏｍｉｇｇ（；１．ＳｕｚｈｏｕＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｆｏｒＮｏｎｆｅｒｒｏｕｓＭｅｔａｌｓＣｏｍａｎＬｉｍｉｔｅｄｐｙ
１］。空调压缩机斜盘、发动机活塞等耐磨和高温零部件［
未经变质处理的过共晶铝硅合金，组织中容易出现分布
；收稿日期：修改稿收到日期：２０１３０９１８２０１３１０１４－－－－），，：＿第一作者简介：吴志斌，男，工程师，苏州有色金属研究院有限公司，江苏苏州（电话：１９８７年出生，２１５０２６０５１２８８８５６５２２Ｅ－ｍａｉｌｗｕｚｂ＠ｓｉｎｒ．ｃｎ－，，：＿通信作者：长海博文，男，高级工程师，苏州有色金属研究院有限公司，江苏苏州（电话：１９６２年出生，２１５０２６）０５１２８８１６５０１２Ｅ－ｍａｉｌｃｈａｎｈａｉｂｗ＠－ｇｓｉｎｒ．ｃｎ
［］３ＲＡＤＹＭＰ，ＬＩＵＣＴ，ＺＨＵＪＨ，ｅｔａｌ．ＥｆｆｅｃｔｓｏｆＦｅａｄｄｉｔｉｏｎｓＢｏｎｔｈｅｍｅｃｈａｎｉｃａｌａｎｄｏｘｉｄａｔｉｏｎｂｅｈａｖｉｏｒｏｆＣｒａＬａｖｅｓｒｏｅｒｔｉｅｓｐｐ２Ｔ，２：ｒｅｉｎｆｏｒｃｅｄＣｒ［Ｊ］．ＳｃｒｉｔａＭａｔｅｒｉａｌｉａ００５，５２（４）８１５ｈａｓｅ－ｐｐ８１９．［］ｒｅａｒｅｄ４ＣＨＣＣ．ＩｎｔｅｒｍｅｔａｌｌｉｃｍａｔｒｉｘｃｏｍｏｓｉｔｅｓｂｍｅｃｈａｎｉＫＯ－ｐｐｐｙ］，ｃａｌａｌｌｏｉｎａｒｅｖｉｅｗ［Ｊ．ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｉｎｅｅｒｉｎ１９９８，－ｙｇｇｇ（）：Ａ２４４１３９４８．－［］５ＹＨ，ＬＩＡＷＰＫ，ＬＩＵＣＴ，ｅｔａｌ．ＥｆｆｅｃｔｓｏｆｒｏｃｅｓｓｉｎｏｎｔｈｅＨＥｐｇ］ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｂｅｈａｖｉｏｒｏｆｂｉｎａｒＣｒａａｌｌｏｓ［Ｊ．－Ｔｙｙ，（）：ＳｃｉｅｎｃｅａｎｄＥｎｉｎｅｅｒｉｎ２００２，Ａ３２９１６９６７０２．Ｍａｔｅｒｉａｌｓ－ｇｇ［］６ＩＡＯＸ，ＬＵＳＱ，ＨＵＰ，ｅｔａｌ．ＥｆｆｅｃｔｏｆｂａｌｌｍｉｌｌｉｎｔｉｍｅｏｎｍｉＸ－ｇｃｒｏｓｔｒｕｔｕｒｅａｎｄｒｏｅｒｔｉｅｓｏｆＬａｖｅｓｈａｓｅＮｂＣｒ２ａｌｌｏｓｓｎｔｈｅｓｉｚｅｄｐｐｐｙｙ］ｂｈｏｔＪ．ＴｒａｎｓａｃｔｉｏｎｓｏｆＮｏｎｆｅｒｒｏｕｓＭｅｔａｌｓＳｏｃｉｅｔｏｆｒｅｓｓｉｎｙｙｐｇ［
）２．ＣｈｉｎａｌｃｏＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅｏｆＳｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ：，ｒｏｃｅｓｓｉｎａｒａｍｅｔｅｒｓｈｏｓｈｏｒｕｓ（ｏｕｒｉｎＡｂｓｔｒａｃｔＥｆｆｅｃｔｓｏｆｌａｔｅｒｓｕｃｈａｓｔｈｅｒｅａｌＰ）ｃｏｎｔｅｎｔｉｎｍｅｌｔｐｇｐｐｐｐｇｔｅｍｅｒａｔｕｒｅａｎｄｃｏｏｌｉｎｒａｔｅｏｎｔｈｅｒｅｆｉｎｅｍｅｎｔｏｆｒｉｍａｒｓｉｌｉｃｏｎａｒｔｉｃｌｅｉｎＡ３９０ａｌｕｍｉｎｕｍａｌｌｏｗｅｒｅｐｇｐｙｐｙ）ｉｎｖｅｓｔｉａｔｅｄｂＯＭ（ｏｔｉｃａｌｍｉｃｒｏｓｃｏａｎｄＩｍａｅＰｌｕｓｓｏｆｔｗａｒｅ．ＴｈｅｒｅｓｕｌｔｓｄｅｍｏｎｓｔｒａｔｅｔｈａｔＰｃａｎｇｙｐｐｙｇ，ｓｉｎｉｆｉｃａｎｔｌｒｅｆｉｎｅｒｉｍａｒｓｉｌｉｃｏｎｍｏｒｈｏｌｏａｎｄｒｉｍａｒＳｉｈａｓｅｓｉｚｅｉｓｄｅｃｒｅａｓｅｄｗｉｔｈｉｎｃｒｅａｓｉｎｉｎｇｙｐｙｐｇｙｐｙｐｇ，ｔｈｅｒｅａｌＰｃｏｎｔｅｎｔｉｎｍｅｌｔ．ＷｉｔｈｔｈｅｉｎｃｒｅａｓｅｏｆｔｅｍｅｒａｔｕｒｅｔｈｅＰｍｏｄｉｆｉｃａｔｉｏｎｅｆｆｅｃｔｓｉｓｉｍ－ｏｕｒｉｎｐｐｇ，ｗｒｏｖｅｄｌａｓｒｉｍａｒｉｎｃｒｅａｓｉｎｌ．ＣｏｏｌｉｎｒａｔｅａｋｅｒｏｌｅｉｎＰｍｏｄｉｆｉｎｓｉｌｉｃｏｎｈｅｒｅｒｅｆｉｎｅｍｅｎｔｏｆｐｐｙｐｙｇｙｇｙｙｇＳｉｉｎｔｈｅａｌｌｏｃａｎｂｅｎｅｌｅｃｔｅｄｗｉｔｈｔｈｅｌｏｗｃｏｏｌｉｎｒａｔｅｅｖｅｎｕｎｄｅｒｔｈｅｃｏｎｄｉｔｉｏｎｏｆｏｔｉｒｉｍａｒｈａｓｅ－ｙｇｇｐｐｙｐｍｉｚｅｄＰｃｏｎｔｅｎｔｉｎｍｅｌｔａｎｄｒｅａｓｏｎａｂｌｅｔｅｍｅｒａｔｕｒｅ．ｏｕｒｉｎｐｐｇ：，Ｍ，，，ＫｅＷｏｒｄｓＨｉｈＳｉｌｉｃｏｎＡｌｕｍｉｎｕｍＡｌｌｏｏｄｉｆｉｃａｔｉｏｎＰｒｉｍａｒＳｉｌｉｃｏｎＰｏｕｒｉｎＴｅｍｅｒａｔｕｒｅＣｏｏｌｉｎｙｇｙｙｇｐｇＲａｔｅ热膨胀系数过共晶铝硅合金具有耐热耐磨性好、体积稳定性强、比强度高等优点，常被用于制造汽车低、
，（）：Ｃｈｉｎａ２００９，１９６５４５５５１．－［７］ＵＲＹＡＮＡＲＡＹＡＮＡＣ，ＮＡＳＳＥＲＡＡ．ＭｅｃｈａｎｉｃａｌｌａｌｌｏｅｄＳｙｙ］，（）：ｎａｎｏｃｏｍｏｓｉｔｅｓ［Ｊ．ＰｒｏｒｅｓｓｉｎＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅ２０１３，５８４ｐｇ３８３５０２．－［］８ＲＡＤＹＭＰ，ＺＨＵＪＨ，ＬＩＵＣＴ，ｅｔａｌ．ＯｘｉｄａｔｉｏｎｒｅｓｉｓｔａｎｃｅａｎｄＢｍｅｃｈａｎｉｃａｌｏｆＬａｖｅｓｒｅｉｎｆｏｒｃｅｄＣｒｉｎｓｉｔｕｃｏｍｏｓｒｏｅｒｔｉｅｓｈａｓｅ－－ｐｐｐｐ］，（）：ｉｔｅｓ［Ｊ．Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ２０００，８９１１１１１１１８．－［］９ＲＫＳ，ＰＡＮＧＬ，ＬＩＵＣＴ，ｅｔａｌ．ＳｔｒｕｃｔｕｒａｌｓｔａｂｉｌｉｔｏｆＫＵＭＡｙ］ｔｈｅｌａｖｅｓＣｒａｉｎａｔｗｏＣｒｒａａｌｌｏＪ．ＡｃｔａＭａｈａｓｅｈａｓｅ－－Ｃ－ｙ［ｐｐ２Ｔ２Ｔ，（）：ｔｅｒｉａｌｉａ２０００，４８４９１１９２３．－［］鲁世强，马燕青，等．机械合金化－热压制备Ｎ１０ｂｂＣｒ肖璇，－Ｎ２复合］（）：材料的组织与性能［中国有色金属学报，Ｊ．２００７，１０４２６３１．－
