空分设备常用基本术语1. 空气air：存在于地球表面的气体混合物。
接近于地面的空气在标准状态下的密度为1.29kg/m3。
主要成分是氧、氮和氩；以体积含量计，氧约占20.95%，氮约占78.09%，氩约占0.932%，此外还含有微量的氢及氖、氦、氪、氙等稀有气体。
根据地区条件不同，还含有不定量的二氧化碳、水蒸气及乙炔等碳氢化合物。
2.加工空气feed air：指用来分离气体和制取液体的原料气。
3. 氧气oxygen：分子式O2，分子量31.9988（按1979年国际原子量），无色、无臭的气体。
在标准状态下的密度为1.429kg/m3，熔点为54.75K,在101.325kPa压力下的沸点为90.17K。
化学性质极活泼，是强氧经剂。
不能燃烧，能助燃。
4. 工业用工艺氧industrial process oxygen：用空气分离设备制取的工业用工艺氧，其含氧量（体积比）一般小于98%。
5. 工业用气态氧industrial gaseous oxygen：用空气分离设备制取的工业用气态氧，其氧含量（体积比）大于或等于99.2%。
6. 高纯氧high purity oxygen：用空气分离设备制取的氧气，其氧含量（体积比）大于或等于99.995%。
7. 氮气nitrogen：分子式N2，分子量28.0134（按1979年国际原子量），无色、无臭、的惰性气体。
在标准状态下的密度为1.251kg/m3,熔点为63.29K,在101.325kPa压力下的沸点为77.35K。
化学性质不活泼，不能燃烧，是一种窒息性气体。
8. 工业用气态氮industrial gaseous nitrogen：用空气分离设备制取的工业用气态氮，其氮含量（体积比）大于或等于98.5%。
9. 纯氮pure nitrogen：用空气分离设备制取的氮气，其氮含蓄量（体积比）大于或等于99.995%。
10. 高纯氮high purity nitrogen：用空气分离设备制取的氮气，其氮含蓄量（体积比）大于或等于99.9995%。
VSD 介绍
Constant Speed Variable Speed
恒速 变速
节能30% 节能30%
Load
负荷
约克变频驱动器( 约克变频驱动器(VSD) 特点及优势
年节能30% 年节能30% 完善的电器保护 延长机组使用寿命 维修、 维修、保养方便 降低辅助设备投资 宁静运行
控制逻缉) 软件 (控制逻缉)
• ACC读取全部信息从而了解机组的运行状况 ACC读取全部信息从而了解机组的运行状况 • 绘制出精确的机组喘振点图 • 允许机组在喘振点附近运行 • 使得机组在最低速度下运行从而确保效率最高
VSD 冷水机组是如何工作的？ 冷水机组是如何工作的？
冷冻水出水温度 温度设置值 蒸发 / 冷凝压力 PRV 位置 实际电机转速
特点与优势
工厂安装的VSD冷水机组的标准特性 工厂安装的VSD冷水机组的标准特性 VSD
工厂安装 断路器 UL 列出的接地保护 所有VSD数据都显示在冷水机组图形化控制面板上 所有VSD数据都显示在冷水机组图形化控制面板上 VSD 单点电源线连接 无须额外的占地空间
特点与优势
运行优势
Hz时的转速 最小可低至 30 Hz时的转速 在所有负荷工况下总的功率因数都大于等于0.95 在所有负荷工况下总的功率因数都大于等于0.95 如果选择滤波器的话，总功率因数将大于等于0.98 如果选择滤波器的话，总功率因数将大于等于0.98 可代替启动器 降低启动冲击电流，使之低于100% 降低启动冲击电流，使之低于100% FLA 启动最小间隔时间为 3 mins 减少驱动系统的摩损 运行宁静
应用
改造工程
地面安装 50米 50米 max. 拉线长度 现场接线 现场接管 增压泵 VSD VSD VSD VSD
pv和sv是什么意思
pv和sv是什么意思
温度试验箱恒温器上的PV表示恒温器检测当前环境的温度，SV表示设置环境的温度。
SV通常就是说的电气元件的设定值（通常设定多少温度，压力，流量，电压，电流等等），SV有时也会写成SP。
PV：测量温值。
控制器一般都是把PV测量值和SV整定值进行比对之后再输出的MV值，进而控制执行器进行操作。
例如：调节输出电流，电压，调整阀开度等等。
例如SV 设定为30度，当PV值低于30度时，加热管或者加热丝动作，温度升高，当PV值高于30度时，加热管或者加热丝停止动作。
温控器，是指根据企业工作生活环境的温度不断变化，在开关进行内部结构发生物理形变，从而可以产生影响某些特殊效应，产生导通或者断开动作的一系列自动管理控制系统元件，也叫温控开关、温度保护器、温度控制器，简称温控器。
或通过温度保护器向温度控制器发出温度控制器开关指令，从而控制设备的运行，达到理想的温度和节能效果。
数显表是数字式显示仪表的简称。
显示器常用的有LED、LCD 为显示元件。
数显表因其视觉直观、设置便捷及智能化控制程度高等特性，加之随着当前传感技术的高速发展。
数字式显示仪表是一种具有模数转换器并以十进制数码形式显示被测变量值的仪表，它与各种传感器、配送器配套，可以显示出各种不同的参数。

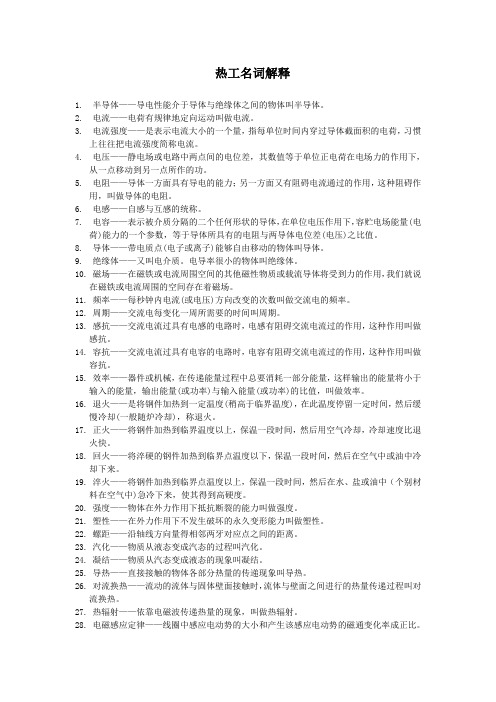

热工名词解释
