ANSYS错误提示及其含义
ansys常见警告及错误
ansys常见警告及错误A mesh could not be generated using the current meshing options and settings. Hint: The problem geometry areas might have been highlighted. Switching to wireframe mode maymake them more visible.无法使用当前网格生成网格选项和设置。
提示:几何区域可能是突出的问题。
切换到线框模式可能会让他们更明显。
Insufficient memory was available for the solver engine to obtain a solution. Try simplifying the model to reduce problem size. Please see the Troubleshooting section of the ANSYS Workbench Help System for more information.内存不足是解算器引擎可以获得一个解决方案。
试着简化模型来减少问题的大小。
请参见故障排除部分ANSYS Workbench帮助系统的更多信息。
The detected initial penetration/gap is relatively large for certain contact pairs. This may produce inaccurate results for Bonded and No Separation contacts using formulation other than MPC. This large penetration/gap can be identified by generating the initial contact results.检测到的初始渗透/差距相对较大的某些接触对。

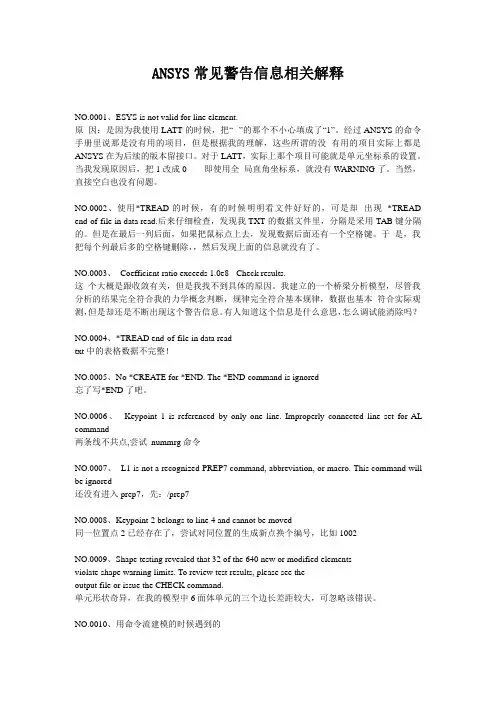

ANSYS常见警告信息相关解释
ANSYS常见警告信息相关解释NO.0001、ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coefficient ratio exceeds1.0e8-Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005、No*CREATE for*END.The*END command is ignored忘了写*END了吧。
NO.0006、Keypoint1is referenced by only one line.Improperly connected line set for AL command两条线不共点,尝试nummrg命令NO.0007、L1is not a recognized PREP7command,abbreviation,or macro.This command will be ignored还没有进入prep7，先：/prep7NO.0008、Keypoint2belongs to line4and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shape testing revealed that32of the640new or modified elementsviolate shape warning limits.To review test results,please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误。
ansys常见警告和错误
ansys常见警告和错误ansys警告和错误2010-05-03 21:471、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；我自己遇到这种情况的解决方案一般是检查没有耦合的结点；我遇到过这种情况最后发现是密度设置离谱了；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model.出现这个错误很可能的原因是约束不够！请仔细检查模型！还没碰到过这个问题3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG 命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。

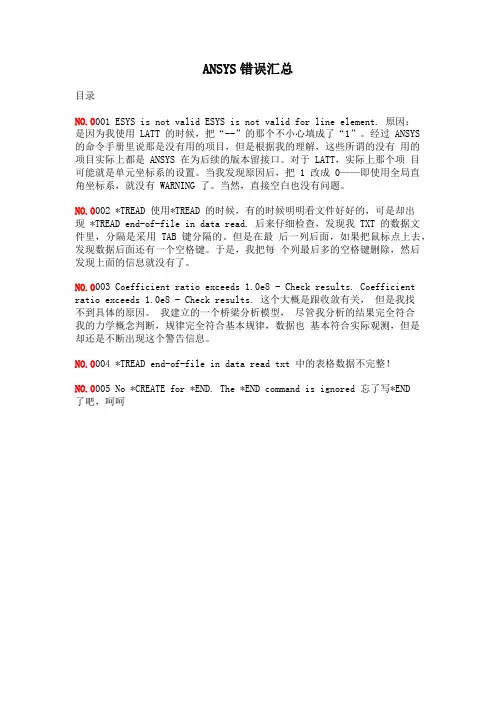

Ansys错误总汇
ANSYS错误汇总目录NO.0001 ESYS is not valid ESYS is not valid for line element. 原因：是因为我使用 LATT 的时候，把“--”的那个不小心填成了“1”。
经过 ANSYS 的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是 ANSYS 在为后续的版本留接口。
对于 LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把 1 改成 0——即使用全局直角坐标系，就没有 WARNING 了。
当然，直接空白也没有问题。
NO.0002 *TREAD 使用*TREAD 的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-of-file in data read. 后来仔细检查，发现我 TXT 的数据文件里，分隔是采用 TAB 键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003 Coefficient ratio exceeds 1.0e8 - Check results. Coefficient ratio exceeds 1.0e8 - Check results. 这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004 *TREAD end-of-file in data read txt 中的表格数据不完整！NO.0005 No *CREATE for *END. The *END command is ignored 忘了写*END了吧，呵呵NO.0006 Keypoint 1 is referenced by only one line. Improperly connected line set for AL command 两条线不共点,尝试 nummrg 命令。
ANSYS常见错误提示和解决办法-推荐下载
NO.0001ESYS is not valid for line element.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREATE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试 nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令出现的环境ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
ANSYS警告和报错信息汇总
ANSYS警告和报错信息汇总NO.0001、ESYS is not validfor line elemen t.原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。
经过ANSY S的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LATT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WAR NING了。
当然，直接空白也没有问题。
NO.0002、使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREADend-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用T AB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，，然后发现上面的信息就没有了。
NO.0003、Coeffi cient ratioexceed s 1.0e8 - Checkresult s.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
有人知道这个信息是什么意思，怎么调试能消除吗？NO.0004、*TREADend-of-file in data readtxt中的表格数据不完整！NO.0005、No *CREATE for *END. The *END comman d is ignore d忘了写*END了吧，呵呵NO.0006、 Keypoi nt 1 is refere ncedby only one line. Improp erlyconnec ted line set for AL comman d 两条线不共点,尝试 nummrg命令NO.0007、 L1 is not a recogn izedPREP7comman d, abbrev iatio n, or macro. This comman d will be ignore d还没有进入p rep7，先：/prep7NO.0008、Keypoi nt 2 belong s to line 4 and cannot be moved同一位置点2已经存在了，尝试对同位置的生成新点换个编号，比如1002NO.0009、Shapetestin g reveal ed that 32 of the 640 new or modifi ed elemen tsviolat e shapewarnin g limits. To review test result s, please see theoutput file or issuethe CHECKcomman d.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010、用命令流建模的时候遇到的The drag direct ion (from the keypoi nt on drag line 27 that is closes tto a keypoi nt KP of the givenarea 95) is orthog onalto the areanormal at that KP. Area cannot be dragge d by the VDRAGcomman d.意思是拉伸源面的法向与拉伸路径垂直，不能使用VD RAG命令。
ansys_常见警告和错误
ansys_常见警告和错误.txt如果有来生，要做一棵树，站成永恒，没有悲伤的姿势。
一半在土里安详，一半在风里飞扬，一半洒落阴凉，一半沐浴阳光，非常沉默非常骄傲，从不依靠从不寻找。
ansys警告和错误2010-05-03 21:471、The value of UY at node 1195 is 449810067.It is greater than the current limit of 1000000.This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model si properly constrained.错误的可能：1).出现了刚体位移，要增加约束2).求解之前先merge或者压缩一下节点3).有没有接触，如果接触定义不当，也会出现这样类似的情况4）材料属性设置不对会出现这种情况，例如密度设置的太离谱；我自己遇到这种情况的解决方案一般是检查没有耦合的结点；我遇到过这种情况最后发现是密度设置离谱了；2、Large negative pivot value...May be because of a bad temperature-dependent material property used in the model. 出现这个错误很可能的原因是约束不够！请仔细检查模型！还没碰到过这个问题3、开始求解后出现以下提示，Solid model data is contaminated后来终于找到原因了有限元网格里包含一些未被划分网格的线，一般来说出现在面于面之间有重合的线，导致虽然面被划分了网格，却包含未被划分网格的线。
解决办法，把模型存为.cdb格式（去掉几何信息），然后再读取，就可以求解了命令：cdwrite，db，模型名，cdb听起来不错，不过也没遇到过，一般在划分后用一下NUMMRG命令，合并元素，以避免这种情况出现4、*** WARNING ***There are 79 small equation solver pivot terms.几个可能：1) 约束不够，但警告有 79 个方程出现小主元，这一条可能性较小，但也不妨检查一下。
ANSYS常见错误和警告及其解决方法
ANSYS常见错误和警告及其解决方法1、some contact elements overlap with the other contact element which can cause over constraint。
一些接触单元与其他接触单元重叠，这可能导致过度约束。
解决方法：这是由于在同一实体上，即有绑定接触（MPC）的定义，又有刚性区或远端载荷（MPC）的定义，操作中在定义刚性区或远端载荷时避免选择不必要的DOF自由度，以消除过约束。
2、error：element type 1 is PLANE42，which can't be used with the VMES command，meshing of volume 3 aborted。
单元类型1是PLANE42，不能使用命令VMES划分体网格，划分体3中止。
解决方法：修改单元类型为适合体网格的单元类型，如solid、shell等；使用AMESH。
3、error:keypoint 10 is referenced by only one line. Improperly connected line set for AL command。
关键点10只在一条线上。
不适合使用AL命令连接线。
解决方法：AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点，因此，需要再选一条线。
4、Element type 1 is Solid95,which can not be used with the AMES command，meshing of area 2 aborted。
这是因为不同单元类型对应不同的划分网格操作。
上面的错误是因为单元类型为Solid95（实体单元），不能用AMES命令划分面网格。
5、Shear modulus must be positive for material 1 in element 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解决方法一：寻求划分比较好的网格质量（最佳方法）。可以通过改变建模策略和网格划分策略实现
解决方法二：采用更多的载荷步，以及更多的载荷子步。
12在一个Ansys实体模型上加弯矩后出现的警告“Term 1 (node 3525 ROTX) on CE number 4 is not active on any element。This CE is ignored.”，可能是什么原因？
意思是：关键点10只在一条线上。不适合使用AL命令连接线。
AL命令是用线来定义面，而选择两条线可能只有两个关键点，因为关键点10不在线上，而定义面至少有三个点。
改进办法：再选一条线
8在Ansys中，出现警告“waring：constraint equation 212 does not have a unique slave dof.”是什么原因？怎么解决？
10在Ansys中，出现警告“Term 4（node 5000 rotz）on CE number 3331 is not active on anyelement。This term is ignored。”，是什么原因？怎么解决？
这一warning发生当主节点坐标系与从节点坐标系不在同一个坐标体系下时。例如主节点坐标系为总体直角坐标系，而从节点坐标系为总体圆柱体坐标系。解决方法，就是保证二者坐标体系相一致。
15在Ansys划分网格时，出现错误“Error! Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted.”，是什么原因引起的？怎么解决？
刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。上面的错误是说单元类型为Solid95（实体类型），不能用AMES命令划分面网格。
"这只是一个警告，它告诉你：推荐SOLID45单元只用在应力梯度较低的区域。
它只是告诉你注意这个问题，如果应力梯度较高，则可能计算结果不可信。"
5 ansys向adams导的过程中，出现如下问题“There is not enough memory for the Sparse Matrix Solver to proceed.Please shut down other applications that may be running or increase the virtual memory on your system and return ANSYS.Memory currently allocated for the Sparse Matrix Solver=50MB.Memory currently required for the Sparse Matrix Solver to continue=25MB”，是什么原因造成的？
6在Ansys中，出现错误“error：element type 1 is PLANE42，which can't be used with the VMES command, meshing of volume 3 aborted.”，是什么意思？
意思是：单元类型1是PLANE42，不能使用划分体网格的命令VMES，划分体3中止。
不是建立接触对的错误，一般是单元形状质量太差（例如有接近零度的锐角或者接近180度的钝角）造成small equation solver pivot terms
4在Ansys中，出现警告“SOLID45 wedges are recommended only in regions of relatively low stress gradients.”，是什么意思？
ansys的布尔操作能力比较弱。如果一定要在ansys里面做的话，那么你试试看先对线进行倒角，然后由倒角后的线形成倒角的面。建议最好用UG、PRO/E这类软件生成实体模型然后导入到ansys。
3在Ansys中，出现错误“There are 21 small equation solver pivot terms。”，是否是在建立接触contact时出现的错误？
1在Ansys中出现“Shape testing revealed that 450 of the 1500 new or modified elements violate shape warning limits.”，是什么原因造成的呢？
单元网格质量不够好，尽量用规则化网格，或者再较为细密一点。
ansys,刚度矩阵主元太小，可能是单元畸形，或者材料参数有问题，总之这个问题你就不断的换个方式建立模型，trial and error，往往就解决了这个问题
20在Ansys中碰到错误“Shear modulus must be positive for material 1 in element 1.”，这个错误是什么意思？
改进办法：1修改单元类型为适合体网格的单元类型。如solid，或shell。2不使用VMES命令，使用AMESH。
7在Ansys中，出现错误“error: key point 10 is referenced by only one line. Improperly connected line set for AL command.”，是什么意思？该怎么解决？
16在Ansys仿真时，出现错误“Meshing of volume 5 has been aborted because of a lack of memory. Closed down otherprocesses and/or choose a larger element size, then try the VMESH command again. Minimum additional memory required=853MB.”，可能是什么原因引起？怎么解决？
材料参数有问题。使剪切模量为负。
21 "在Ansys中碰到警告“*** WARNING ***CP =8.922TIME= 10:37:30 Specified DOF constraint UY at unused node 350010.”和警告“*** WARNING ***SUPPRESSED MESSAGE CP =8.984TIME= 10:37:30
Force load on unused node 101403 FY.”，这是什么警告？"
加边界的节点未包含在计算模型中。
22在Ansys中，出现警告“Structure elements without mid nodes usually produce much more accurate results in quad or brick shape.”，这个是什么原因啊？
SOLID65是空间混凝土实体单元，用于模拟混凝土的受力。该单元可用于建立素混凝土模型，也可加筋建立钢筋混凝土模型。该单元有8个节点，每个节点又X、Y、Z 3个平动自由度。
18在Ansys中，当定义了数组*dim, a,,20,1时，赋初值a(1)=1,2,3,.....20，发现有些a中的数值与所赋予的不符，为什么会这样？
2在Ansys中，用Area Fillet对两空间曲面进行倒角时出现以下错误：Area 6 offset could not fully converge to offset distance 10. Maximum error between the two surfaces is 1% of offset distance.请问这是什么错误？怎么解决？其中一个是圆柱接管表面，一个是碟形封头表面。
单元装配时，中间操作/命令流步骤，添加了冗余的操作/命令。正确步骤为：1）XSEL/ESLX/CM，X-ELEM，ELEM；2）XSEL/NSLX/CM，X-NODE，NODE；3）CEINTF顺序不乱，也不能有冗余命令。任何诸如CM，X-X，X，比如CM,A-No,AREA出现在步骤中，都会导致错误。
原因是在编写命令流时候，括号是用中文输入法输入，导致命令无法识别。
将相应命令用英文输入即可。
14在Ansys中，对一个复杂型面的叶片划分单元，采用自由划分网格，出现如下警告和错误，应该怎么解决？
这个应该是因为你面积13的形状比较特殊，网格在这个面积划分时候，质量特别不好导致。试着将面积13再细化后，划分网格。
原因：边界约束条件和约束方程在同一节点位置交叠
解决方法：或者只加约束条件，转配时，出现问题“node 8471 does not lie on or near the selected elements.The CEINTF operation produced no results for this node.”，该怎么解决？正确装配步骤是什么？
采用这种赋值方式时，赋初值不能超过10个。
a(1)=1,2,...,10
a(11)=11,12,...20
这样赋初值就能解决上面的问题了。
19在Ansys中碰到警告“*** WARNING *** There are 1 small equation solver pivot terms.”，这是什么警告？该怎么解决？
使用了高阶单元。不用理
23在Ansys中，做做谐反应时，碰到警告“*** WARNING ***CP =1.391TIME= 17:09:16 Use of the -M switch is no longer recommended for normal ANSYS use. ANSYS now dynamically allocates memory as needed.Only use the -Mswitch if you are certain that you need to do so.”，这是什么原因？
