链路聚合技术
链路聚合技术介绍
链路聚合技术介绍一、聚合原理链路聚合技术是一种将多个物理链路组合成一个逻辑链路的方法，以提高网络的带宽和可靠性。
通过链路聚合，可以将多个物理链路捆绑在一起，形成一个聚合链路，从而提供更高的带宽和冗余性。
二、聚合类型链路聚合可以根据不同的标准进行分类。
根据聚合链路的动态性，可以分为静态聚合和动态聚合。
静态聚合是指预先配置好的聚合链路，而动态聚合则是指根据网络状况动态调整的聚合链路。
根据聚合链路的实现方式，可以分为以太网聚合和IP层聚合。
三、聚合优势链路聚合技术具有以下优势：1. 提高带宽：通过将多个物理链路组合在一起，可以提供更高的带宽，满足高带宽应用的需求。
2. 增加冗余性：通过捆绑多个物理链路，可以提供冗余性，确保网络的高可用性。
3. 简化网络管理：通过链路聚合，可以将多个物理链路统一管理，简化网络管理的复杂性。
四、聚合协议链路聚合通常使用以下协议：1. LACP（Link Aggregation Control Protocol）：是一种用于动态建立链路聚合的协议，通过LACP协议，可以自动发现可用的物理链路并建立聚合链路。
2. LAG（Link Aggregation Group）：是一种静态配置的链路聚合方式，需要在网络设备上手动配置LAG参数，以建立聚合链路。
五、聚合实现链路聚合的实现需要考虑以下几个方面：1. 确定聚合方式：根据实际需求选择静态聚合或动态聚合方式。
2. 选择物理链路：选择可用的物理链路进行聚合。
3. 配置聚合参数：根据所选的聚合方式和物理链路，配置相应的聚合参数，如MAC地址、IP地址等。
4. 测试聚合链路：在配置完成后，需要对聚合链路进行测试，确保其正常工作。
六、聚合模式常见的链路聚合模式包括负载均衡和主备两种模式。
在负载均衡模式下，数据流量会被均匀分配到各个物理链路上，以充分利用带宽资源。
在主备模式下，主链路用于数据传输，备链路则作为主链路的备份，以提高网络的可靠性。
链路聚合配置方法及步骤
链路聚合配置方法及步骤1.引言1.1 概述在概述部分，我们将介绍链路聚合配置方法及步骤。
链路聚合是一种将多个物理网络链路合并成一个逻辑链路的技术，它能够提高网络带宽、增强网络可用性和负载均衡能力。
链路聚合配置方法是指一系列实施链路聚合技术的具体步骤和操作。
在本文中，我们将首先简要介绍链路聚合的概念和作用，明确其在网络通信中的重要性和应用场景。
然后，我们将详细讨论链路聚合配置方法，包括配置前的准备工作、配置过程中的关键参数设置和配置完成后的验证步骤。
通过掌握链路聚合配置方法，读者可以了解如何在实际网络环境中配置和应用链路聚合技术。
接下来的章节中，我们将逐步深入探讨链路聚合的相关知识和实际操作。
最后，我们将对文章进行总结，回顾链路聚合配置方法及步骤的关键要点，并展望链路聚合技术在未来网络中的应用前景。
通过本文的阅读，读者将能够全面了解链路聚合配置方法及步骤，为网络管理员和工程师在实际工作中应用和配置链路聚合技术提供指导和帮助。
同时，我们也期待本文能够给读者带来新的思考和启示，促进在网络通信领域的技术创新和发展。
1.2 文章结构文章结构文章的结构是指整篇文章的组织框架和内容安排方式。
一个好的文章结构可以帮助读者更好地理解文章的主题和内容，使文章逻辑清晰，条理有序。
本文按照以下结构进行组织和安排：1. 引言：本部分主要对文章进行导言，引出链路聚合配置方法及步骤的背景和意义，同时介绍文章的结构和目的。
2. 正文：本部分主要对链路聚合的概念和作用进行介绍，然后详细阐述链路聚合配置方法及步骤。
2.1 链路聚合的概念和作用：本小节将解释链路聚合的基本概念，包括什么是链路聚合以及它的作用和优势。
2.2 链路聚合配置方法及步骤：本小节将具体介绍链路聚合的配置方法和步骤。
包括链路聚合的配置目标和原则，以及具体的配置步骤和注意事项，以便读者能够了解如何进行链路聚合的配置。
3. 结论：本部分对全文进行总结，对链路聚合配置方法及步骤的重要性和优势进行强调，并展望未来链路聚合配置方法的发展方向。
基础通信学习之链路聚合技术
基础通信学习之链路聚合技术1. 链路聚合技术链路聚合是指将⼀组物理端⼝捆绑在⼀起作为⼀个逻辑接⼝来增加带宽的⼀种⽅法，⼜称为多端⼝负载均衡组。
通过在两台设备之间建⽴链路聚合组（Link Aggregation Group, LAG ），可以提供更⾼的通信带宽和更⾼的可靠性，⽽这种提⾼不需要硬件的升级，并且还为两台设备的通信提供了冗余保护。
本节将对链路聚合的实现进⾏介绍，包括以下3点。
1. 链路聚合的基本概念2. LACP协议3. 链路聚合的实现⽅式2. 链路聚合的基本概念链路聚合，也称为端⼝捆绑，端⼝聚集或链路聚集。
链路聚合是将多个端⼝聚合在⼀块形成⼀个汇聚组。
使⽤链路汇聚服务的上层实体把同⼀聚合组内多条物理链路视为⼀条逻辑的链路。
⼀个汇聚组好像就是⼀个端⼝。
如下图链路聚合在数据链路层上实现，部署链路聚合组的⽬的主要在于以下两点。
1. 增加⽹络带宽：通过将多个连接的端⼝捆绑成为⼀个逻辑连接，捆绑后逻辑端⼝的带宽是每个独⽴端⼝的带宽总和。
当端⼝上的流量增加⽽成为限制⽹络性能的瓶颈时，采⽤⽀持该特性的交换机可以轻⽽易举地增加⽹络的带宽。
例如，可以将4个GE端⼝连接在⼀起，组成⼀个4Gbit/s的连接。
业务流量能够以负载分担的⽅式运⾏在这4条GE链路上。
2. 提⾼⽹络连接的可靠性：当主⼲⽹络以很⾼的速率连接时，⼀旦出现⽹络连接故障，后果是不堪设想的。
⾼速服务器以及主⼲⽹络连接必须保证绝对的可靠。
采⽤端⼝聚合的⼀个良好的设计可以对这种故障进⾏保护，例如，聚合组中的⼀条链路出现故障或者维护⼈员由于误操作将⼀根电缆错误地拔下来，不会导致聚合组上的业务中断。
也就是说，组成端⼝聚合的⼀个端⼝连接失败，⽹络数据将⾃动重定向到那些好的连接上。
这个过程⾮常快，交换机内部只需要将数据调整到另⼀个端⼝进⾏传送就可以了，从⽽保证了⽹络⽆间断地继续正常⼯作。
在创建链路聚合组，将物理链路加⼊链路聚合组时需确保以下参数保持⼀致，其中的逻辑参数指的是同⼀汇聚组中端⼝的基本配置。
链路聚合技术介绍
链路聚合技术介绍
链路聚合技术是一种将多个不同链路或网络连接合并成一个更强大和可靠的连接的技术。
它旨在提高数据传输的速度和可靠性，以满足现代社会对高速网络的需求。
在过去，人们通过单一的网络连接来传输数据，这种传输方式存在一些限制，比如速度慢、容易中断等。
为了解决这些问题，链路聚合技术应运而生。
它通过同时使用多个网络连接来传输数据，从而提高了传输速度和可靠性。
链路聚合技术的工作原理是将多个网络连接合并成一个虚拟连接，使得数据可以同时通过多个连接进行传输。
这样做的好处是，即使其中一个连接出现故障，数据仍然可以通过其他连接继续传输，从而保证传输的连续性和可靠性。
链路聚合技术可以应用于多个领域，比如互联网接入、企业网络和数据中心等。
在互联网接入方面，链路聚合技术可以提供更快速的网页加载速度和更稳定的网络连接，从而改善用户的上网体验。
在企业网络方面，链路聚合技术可以提供更高的带宽和更可靠的网络连接，满足企业对数据传输的需求。
在数据中心方面，链路聚合技术可以提高数据传输的效率和可靠性，从而提升整个数据中心的性能。
总的来说，链路聚合技术是一种通过同时使用多个网络连接来提高
传输速度和可靠性的技术。
它可以应用于多个领域，提供更快速、更稳定和更可靠的网络连接。
随着科技的不断发展，链路聚合技术有望在未来得到更广泛的应用。
相信通过不断的创新和发展，链路聚合技术将为人们的生活带来更多便利和可能性。
简述链路聚合的工作方式
简述链路聚合的工作方式
链路聚合是一种将多个物理网络接口组合成一个逻辑接口的技术。
它
可以提高网络带宽、可靠性和可用性。
在链路聚合中，多个物理接口
被捆绑在一起形成一个虚拟接口，这个虚拟接口可以像单个物理接口
一样工作。
链路聚合的工作方式如下：
1. 链路聚合控制协议（LACP）：LACP是链路聚合的标准协议之一，
它用于检测和控制链路聚合组中的成员端口。
LACP协议允许设备之间协商使用哪种链路聚合算法，以及如何分配数据流量。
2. 负载均衡：链路聚合可以实现负载均衡，将数据流量分配到不同的
物理端口上，从而提高带宽利用率。
负载均衡算法通常基于源IP地址、目标IP地址、源端口号、目标端口号等因素进行。
3. 高可用性：链路聚合还可以提高网络可靠性和可用性。
当其中一个
物理端口故障时，其他正常工作的端口会自动接管其任务，并继续提
供服务。
4. 灵活性：链路聚合还可以提高网络的灵活性。
当需要增加带宽时，
可以通过增加物理端口来扩展链路聚合组，而不需要改变网络拓扑结构。
总之，链路聚合是一种有效的提高网络带宽、可靠性和可用性的技术。
它通过将多个物理接口捆绑在一起形成一个虚拟接口，实现了负载均
衡和故障转移，并且具有灵活性和易于管理的优点。

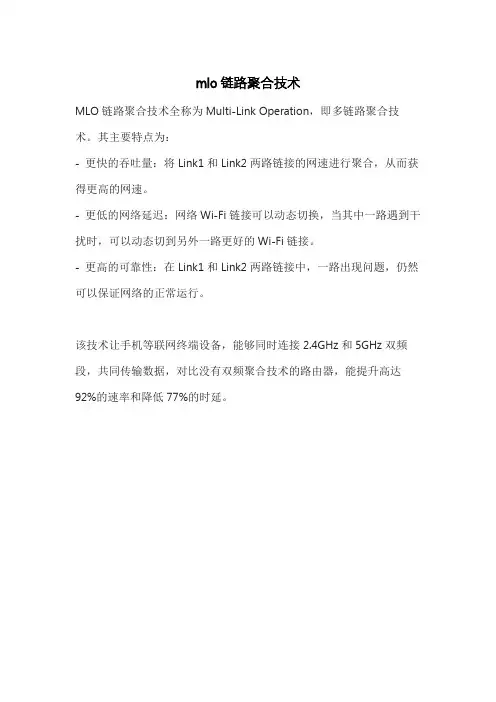

mlo链路聚合技术
mlo链路聚合技术
MLO链路聚合技术全称为Multi-Link Operation，即多链路聚合技术。
其主要特点为：
- 更快的吞吐量：将Link1和Link2两路链接的网速进行聚合，从而获得更高的网速。
- 更低的网络延迟：网络Wi-Fi链接可以动态切换，当其中一路遇到干扰时，可以动态切到另外一路更好的Wi-Fi链接。
- 更高的可靠性：在Link1和Link2两路链接中，一路出现问题，仍然可以保证网络的正常运行。
该技术让手机等联网终端设备，能够同时连接2.4GHz和5GHz双频段，共同传输数据，对比没有双频聚合技术的路由器，能提升高达92%的速率和降低77%的时延。
1、链路聚合和堆叠技术的原理和作用
链路聚合和堆叠技术是网络领域中常用的两种技术，它们在网络通信中起着至关重要的作用。
本文将对链路聚合和堆叠技术的原理和作用进行详细的介绍，希望能为读者提供一些参考。
1. 链路聚合技术的原理和作用链路聚合技术是指将多个物理链路通过一定的方式进行绑定，形成一个逻辑链路来传输数据的技术。
其原理主要通过数据包的分发算法来实现多个物理链路的负载均衡，以提高网络的带宽和可靠性。
作用：（1）增加带宽：通过链路聚合技术，可以将多个物理链路绑定在一起，形成一个逻辑链路，从而增加网络的带宽，提高数据传输的效率。
（2）提高可靠性：链路聚合技术还可以提高网络的可靠性，当一个物理链路出现故障时，数据包可以自动切换到其他正常的物理链路上进行传输，从而保证网络的稳定性。
2. 链路堆叠技术的原理和作用链路堆叠技术是指将多个网络设备通过特定的接口进行堆叠连接，形成一个统一的逻辑设备来管理和传输数据的技术。
其原理主要是通过堆叠协议来实现多个设备之间的统一管理和控制。
作用：（1）简化管理：通过链路堆叠技术，可以将多个网络设备进行堆叠连接，形成一个统一的逻辑设备来管理和控制，从而简化网络的管理和维护工作。
（2）提高扩展性：链路堆叠技术还可以提高网络的扩展性，当网络需要扩展时，可以通过添加新的设备进行堆叠连接，从而扩展网络的规模和容量。
3. 链路聚合和堆叠技术的结合应用链路聚合和堆叠技术可以结合应用在网络中，通过将多个物理链路进行聚合，然后将多个网络设备进行堆叠连接，形成一个高带宽、高可靠性的网络架构。
结合应用的主要作用：（1）提高带宽：通过链路聚合技术和链路堆叠技术的结合应用，可以实现网络的高带宽传输，从而满足大规模数据传输的需求。
（2）提高可靠性：结合应用还可以提高网络的可靠性，当一个物理链路或网络设备出现故障时，可以通过其他正常的链路和设备来保证数据的传输。
总结：链路聚合和堆叠技术作为网络领域中常用的技术，对于提高网络的带宽和可靠性起着至关重要的作用。
链路聚合
链路聚合1 链路聚合的概念将多个物理端口绑定为一个聚合端口，使其工作起来就像一个通道一样。
将多个物理链路捆绑在一起后，不但提升了整个网络的带宽，而且数据还可以同时通过被绑定的多个物理链路传输，具有链路冗余的作用，在网络出现故障或其它原因断开其中一条或多条链路时，剩下的链路还可以工作。
采用链路聚合后，逻辑链路的带宽增加了大约(n-1)倍，这里，n为聚合的路数。
另外，聚合后，可靠性大大提高，因为，n条链路中只要有一条可以正常工作，则这个链路就可以工作。
除此之外，链路聚合可以实现负载均衡。
因为，通过链路聚合连接在一起的两个（或多个）交换机（或其他网络设备），通过内部控制，也可以合理地将数据分配在被聚合连接的设备上，实现负载分担。
2 LACP链路聚合2.1LACP概念基于IEEE802.3ad标准的LACP（Link Aggregation Control Protocol，链路汇聚控制协议）是一种实现链路动态汇聚与解汇聚的协议。
LACP协议通过LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元）与对端交互信息。
2.2LACP作用在LACP协议中，链路的两端分别称为Actor和Partner，双方通过交换LACPDU报文，向对端通告自己的系统优先级、系统MAC、端口优先级、端口号和操作Key。
对端接收到这些信息后，将这些信息与其它端口所保存的信息比较以选择能够汇聚的端口，双方可以对端口加入或退出某个动态汇聚组达成一致。
从而决定哪些链路可以加入同一聚合组以及某一条链路何时能够加入聚合组。
按照802.1ad标准, lacp协议中，源地址应该是发送LACPDU信息的端口号的MAC地址，目的地址是一组播地址。
2.3操作Key操作Key是在端口汇聚时，系统根据端口的配置（即速率、双工、基本配置等）生成的一个配置组合。
配置组合中，任一项的变化都会引起Key值的重新计算对于同一聚合组来说，同组成员一定有相同的操作Key。
链路聚合的分类
链路聚合的分类链路聚合（Link aggregation）是一种将多条物理链路（例如以太网链路）捆绑在一起形成一个逻辑上单一的高带宽通道的技术。
它可以通过将多个链路同时使用来增加总带宽，提高网络性能和可靠性。
链路聚合可以根据不同的标准和实现方式进行分类。
以下是一些常见的链路聚合分类：1. 以太网链路聚合（Ethernet Link Aggregation）：使用IEEE 802.3标准中定义的链路聚合控制协议（LACP）实现的链路聚合。
在以太网中，多个物理链路可以通过LACP协议进行聚合，形成一个高带宽通道。
2. 无线链路聚合（Wireless Link Aggregation）：用于无线通信网络中将多个无线链路聚合成一个逻辑链路的技术。
例如，在无线局域网中，多个无线接入点可以通过链路聚合提供更高的总容量和更好的覆盖范围。
3. IP链路聚合（IP Link Aggregation）：用于Internet Protocol （IP）网络中将多个物理链路聚合成一个逻辑链路的技术。
它可以通过网络设备间的协商和配置来实现。
4. 跨设备链路聚合（Cross-device Link Aggregation）：将不同设备上的物理链路聚合成一个逻辑链路的技术。
这种链路聚合通常涉及到多个网络设备之间的协调和配置。
5. 多协议链路聚合（Multi-protocol Link Aggregation）：将不同协议的链路聚合在一起的技术。
例如，将以太网链路和光纤通道（Fibre Channel）链路聚合成一个逻辑链路，实现不同协议之间的互通。
这些分类仅代表了链路聚合的一部分，实际上还有其他分类标准和实现方式。
不同的链路聚合技术适用于不同的场景和网络需求，可以根据具体情况选择最合适的链路聚合方式。
实验二_链路聚合技术_LACP
实验二链路聚合技术（LACP）配置实验内容与目的实验内容：1.配置路由器与三层交换机间的链路聚合2.配置手工、静态、动态链路聚合3.验证链路聚合实验目的：1.掌握链路聚合技术的作用2.理解链路聚合技术的基本原理3.掌握网络设备上的链路聚合配置指令与配置过程实验任务：1 实验组网图与实验要求如图1所示，三层交换机SW1和SW2互联至路由器AR，设备间采用多链路聚合的方式，以保证高可靠性。
各设备IP地址分配如图1所示。
图1 路由器、交换机链路聚合配置图2 实验过程步骤一：组建实验环境并完成设备基本配置按照图1进行连接，并检查设备配置信息，确保各设备配置被清除，处于出厂的初始状态。
完成各设备的基本配置，设备命名、远程登录。
下面是AR路由器的基本配置，（SW1、SW2参考完成）：<Huawei>sys //由用户视图进入系统视图[Huawei]sysname AR //设备命名为AR（SW1、SW2、SW3参考完成）[AR]aaa //由系统视图进入AAA视图[AR-aaa]local-user huawei password cipher huawei privilege level 3 //创建用户huawei/huawei 用户级别设为3级[AR-aaa]local-user huawei service-type telnet //用户huawei服务类型设为telnet [AR-aaa]q //退出aaa视图[AR]user-interface vty 0 4 //进入vty视图[AR-ui-vty0-4]authentication-mode aaa //设置vty用户采用AAA认证[AR-ui-vty0-4]q[AR]q<AR>telnet 127.0.0.1 //本机telnet测试Press CTRL_] to quit telnet modeTrying 127.0.0.1 ...Connected to 127.0.0.1 ...Login authenticationUsername:huawei //telnet 用户名：huaweiPassword: //telnet 密码：huawei<AR>q //登陆成功Configuration console exit, please retry to log onThe connection was closed by the remote host<AR>步骤二：AR和SW1间采用手工配置方式进行链路聚合（物理接口）AR配置[AR1]interface Eth-Trunk 1 //创建ETH-Trunk1[AR1-Eth-Trunk1]undo portswitch //修改端口属性为三层接口（默认为二层接口）[AR1-Eth-Trunk1]mode manual load-balance //使用手工配置进行链路聚合（默认为手工配置）[AR1-Eth-Trunk1]ip address 192.168.0.1 30 //配置接口IP地址[AR1-GigabitEthernet0/0/0]eth-trunk 1 //将G0/0/0加入ETH-TRUNK1[AR1-GigabitEthernet0/0/1]eth-trunk 1 //将G0/0/1加入ETH-TRUNK1SW1配置[SW1]vlan 2[SW1]int Vlanif 2[SW1-Vlanif2]ip address 192.168.0.2 30[SW1]interface Eth-Trunk 1[SW1-Eth-Trunk1]mode manual load-balance //使用手工配置进行链路聚合（默认为手工配置）[SW1-Eth-Trunk1]port link-type access[SW1-Eth-Trunk1]port default vlan 2[SW1-GigabitEthernet0/0/1]eth-trunk 1[SW1-GigabitEthernet0/0/2]eth-trunk 1查看ETH-trunk 状态链路聚合测试：在SW1上ping 192.168.0.1步骤三：AR 和SW2间采用手工配置方式进行链路聚合（子接口）AR 配置[AR1]interface Eth-Trunk 2 //创建ETH-Trunk1[AR1-Eth-Trunk2]undo portswitch //修改端口属性为三层接口（默认为二层接口）[AR1-Eth-Trunk2] mode manual load-balance //使用静态配置进行链路聚合（默认为手工配置）[AR1]int Eth-Trunk 2.3 //进入子接口[AR1-Eth-Trunk2.3]dot1q termination vid 3 //封装dot1q 为3[AR1-Eth-Trunk2.3]ip address 192.168.0.5 30 //配置接口IP 地址[AR1-GigabitEthernet0/0/2]eth-trunk 2 //将G0/0/0加入ETH-TRUNK2[AR1-GigabitEthernet4/0/0]eth-trunk 2 //将G0/0/1加入ETH-TRUNK2 SW1配置[SW1]vlan 3[SW1]int Vlanif 3[SW1-Vlanif3]ip address 192.168.0.6 30[SW1]interface Eth-Trunk 2[SW1-Eth-Trunk1]mode manual load-balance[SW1-Eth-Trunk1]port link-type trunk[SW1-Eth-Trunk1]port trunk allow-pass vlan 3[SW1-GigabitEthernet0/0/1]eth-trunk 2[SW1-GigabitEthernet0/0/2]eth-trunk 2查看ETH-trunk状态链路聚合测试：在SW2上ping 192.168.0.5步骤四：SW1和SW2间采用静态配置方式进行链路聚合SW1配置[SW1]vlan 4[SW1]int Vlanif 4[SW1-Vlanif4]ip address 192.168.0.9 30[SW1]interface Eth-Trunk 3[SW1-Eth-Trunk1]mode lacp-static[SW1-Eth-Trunk1]port link-type trunk[SW1-Eth-Trunk1]port trunk allow-pass vlan 4 [SW1-GigabitEthernet0/0/3]eth-trunk 3[SW1-GigabitEthernet0/0/4]eth-trunk 3[SW1-GigabitEthernet0/0/5]eth-trunk 3SW2配置[SW1]vlan 4[SW1]int Vlanif 4[SW1-Vlanif4]ip address 192.168.0.10 30 [SW1]interface Eth-Trunk 3[SW1-Eth-Trunk1]mode lacp-static[SW1-Eth-Trunk1]port link-type trunk [SW1-Eth-Trunk1]port trunk allow-pass vlan 4 [SW1-GigabitEthernet0/0/3]eth-trunk 3[SW1-GigabitEthernet0/0/4]eth-trunk 3[SW1-GigabitEthernet0/0/5]eth-trunk 3查看ETH-trunk状态链路聚合测试：在SW1上ping 192.168.0.10步骤五：SW1和SW2间聚合组成员备份[SW1-Eth-Trunk3]max active-linknumber 2 //配置聚合组中活动链路上限为2 [SW2-Eth-Trunk3]max active-linknumber 2 //配置聚合组中活动链路上限为2查看ETH-trunk状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
链路聚合技术
链路聚合技术是一种将多个物理链路捆绑在一起以提高网络性
能和可靠性的技术。
这种技术在企业级网络和数据中心中非常受欢迎，因为它可以提供高带宽、低延迟和强大的冗余。
链路聚合技术的实现方式通常是通过一个聚合器，将多个物理链路绑定成一个逻辑链路。
这个逻辑链路可以提供更高的吞吐量和带宽，同时还可以更好地管理网络流量和冗余。
链路聚合技术可以改善网络的负载均衡，通过将流量平均分配到多个物理链路上，避免了单个链路的过载。
此外，链路聚合技术还可以提供高可用性和可靠性，因为它可以在一个物理链路失效时自动切换到其他链路。
链路聚合技术在企业级网络和数据中心中广泛使用，可以帮助提高网络的性能和可靠性，降低网络故障的风险。
同时，它还可以使网络管理员更好地管理网络流量和冗余，提高网络的可维护性和可扩展性。
- 1 -。
