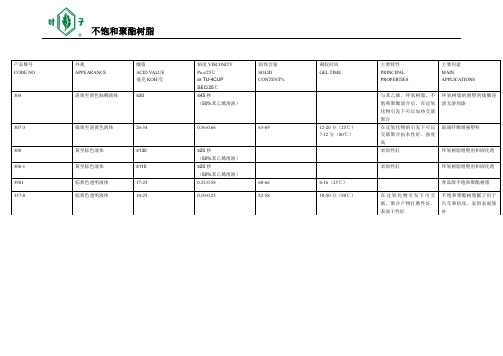

不饱和树脂牌号及相关特性及用途
不饱和聚酯树脂
环氧树脂增塑剂和固化剂 环氧树脂增塑剂和固化剂 食品级不饱和聚酯树脂
在过氧化物引发下可交 联，聚合产物打磨性好， 表面干性好
不饱和聚酯树脂腻子用于 汽车和机床、家倶表面修 补
主要用途 MAIN APPLICATIONS 环氧树脂的增塑剂线圈浸 渍无溶剂漆
304
淡微黄至淡黄色液体
26-34
0.36-0.66
63-69
12-20 分（25℃） 7-12 分（80℃）
在过氧化物的引发下可以 交联聚合抗水性好、强度 高 柔韧性好 柔韧性好
玻璃纤维增强塑料
308 308-1 3901 337-8
黄至棕色液体 黄至棕色液体 棕黄色透明液体 棕黄色透明液体
≥130 ≥110 17-25 10-25
≤20 秒 （50%苯乙烯溶液） ≤20 秒 （50%苯乙烯溶液） 0.32-0.58 0.10-0.25 60-66 52-58 6-16（25℃） 10-50 分（80℃）
不饱和聚酯树脂
产品牌号 CODE NO
外观 APPEARANCE
酸值 ACID VALUE 毫克 KOH/克
粘度 VISCOSITY Pa.s/25℃ or TU-4CUP SEC/25℃ ≤45 秒 （50%苯乙烯溶液）
固体含量 SOLID CONTENT%
凝胶时间 GEL TIME
主要特性 PRINCIPAL PROPERTIES 与苯乙烯、环氧树脂、不 饱和聚酯混合后，在过氧 化物引发下可以加热交联 聚合
不饱和树脂牌号及性能
不饱和树脂牌号及性能不饱和树脂牌号及性能牌号类别、名称技术要求特性、用途及说明191#邻苯普通树脂外观：淡黄透明液体，粘度：0.25-0.5Pa.s.酸值：18-34mgkoH/g.胶凝：6-10min固含量：63%-68%颜色浅、固化快、较好的机械性能。
适用于各种普通FRP制品。
192#低收缩树脂外观：白色粘稠液体，粘度：08-1Pa.s.酸值：20-28mgkoH/g.胶凝：10-14min固含量：64%-66%一般低收缩树脂。
适用于变形要求不很高的FRP制品。
196#邻苯普通树脂外观：淡黄透明液体，粘度：0.3-0.45Pa.s.酸值：20-35mgkoH/g.胶凝：5-10min固含量：63%-69%耐冲击性好。
可用于制作汽车外壳、浴盆、冷却塔、储罐，也可用于人造大理石，钢柔共存。
306#普通树脂外观：淡黄透明液体，粘度：0.3-0.5Pa.s.酸值：16-30mgkoH/g.胶凝：7-11min固含量：60%-65%硬度较高，钢性好。
用于冷却塔一般防腐，耐水性好，耐较低浓度化学介质腐蚀，可做稀酸容器、卫生洁具、船等。
189#邻苯普通树脂外观：淡黄透明液体，粘度：0.26-0.4 Pa.s.酸值：17-32mgkoH/g.胶凝：6-12min固含量：60%-66%耐水、耐轻度腐蚀，可用于一般防腐，制作船、艇等水上FRP制品，尤其对海水具有防腐作用，可在100℃下使用。
3301#双酚A耐腐蚀型树脂外观：黄—浅棕液体，粘度：0.3-0.6Pa.s.酸值：8-16mgkoH/g.胶凝：5-15min固含量：58%-62%有较好的耐腐蚀性，尤其对碱性介质，其耐热性高，一般在120℃。
用于制作化工容器、管道、罐等，其耐热性、机械性都高于邻苯及间苯型树脂。
197#双酚A耐腐蚀型树脂外观：**液体，粘度：0.3-0.7Pa.s.酸值：10-18mgkoH/g.胶凝：6-12min固含量：59%-63%其性能及用途于3301#基本类同。
不饱及聚酯树脂的性能及应用.doc
不饱和聚酯树脂的性能和应用
1概述
2不饱和聚酯树脂所用主要原材料
不饱和聚酯树脂生产所需原材料品种较多，我们着重介绍一些常用原材料的特性和用途。
不饱和二元酸
（二甘醇）
其它助剂
制品性能对组分和结构的要求
4.不饱和聚酯树脂的应用通用树脂
表 4-1 为通用树脂固化前后的典型性能实例
透明板材树脂
表 4-2 位典型透明板材树脂的性能
人造大理石和人造玛瑙树脂
表 4-3 为典型的人造大理石与人造玛瑙树脂性能
低挥发树脂
脂”。
其效果见表 4-4。
5增强材料、填料及其它添加剂
玻璃纤维
一般地，玻璃纤维的拉伸强度为聚酯树脂的34 倍，拉伸强效果。
采用25%~40%的玻璃纤维增强不饱和聚酯，可以
填料
5.2.1 碳酸钙
5.2.2 粘土和硅酸盐。
5.2.3 阻燃填料
基
徐卤化物即可进行。
降低，其耐电弧性也好。
缺点是充填密度下降，使树脂流动性明显下降，故用量不能太多。
不饱和聚酯种类
不饱和聚酯种类
一、单一酯类不饱和聚酯树脂
单一酯类不饱和聚酯树脂是最常见的一种树脂，其基础组分是不饱和的酸酐和醇，如无酸树脂、酞酸酯树脂等。
这种树脂应用广泛，可用于玻璃钢、船舶、风力发电叶片等。
二、环氧基不饱和聚酯树脂
环氧基不饱和聚酯树脂是一种通过在单一酯类不饱和聚酯树脂中引入环氧树脂交联剂，而形成的复合改性树脂。
这种树脂的强度、刚度和耐腐蚀性都比单一酯类不饱和聚酯树脂更高，应用领域包括汽车外壳、管道、电缆护套等。
三、酰胺基不饱和聚酯树脂
酰胺基不饱和聚酯树脂是一种通过在单一酯类不饱和聚酯树脂中引入酰胺基改性剂而形成的复合改性树脂。
这种树脂具有较高的强度和耐久性，被广泛应用于建筑、管道、储罐等领域。
四、环氧基丙烯酸酯树脂
环氧基丙烯酸酯树脂是一种复合改性树脂，利用丙烯酸酯改性剂和环氧树脂交联剂对单一酯类不饱和聚酯树脂进行改性。
这种树脂的强度、耐热性和耐腐蚀性都很高，应用领域包括油藏储存罐、化学反应器和电力线路支架等。
五、羟基基改性聚酯树脂
羟基基改性聚酯树脂是通过在单一酯类不饱和聚酯树脂中加入羟基基改性剂形成的复合改性树脂。
这种树脂比单一酯类不饱和聚酯树脂有更高的耐腐蚀性和机械性能，应用领域包括储罐、船体和风力发电叶片等。
【结论】
不饱和聚酯树脂种类繁多，每种都有其独特的应用领域和性能特点。
了解不同种类树脂的特点和应用领域，有助于选择合适的树脂用于特定领域，提高产品质量和降低成本。
不饱和树脂牌号及相关特性及用途
不饱和树脂牌号及相关特性及用途1.聚酯型不饱和树脂聚酯型不饱和树脂是一种常见的不饱和树脂，主要由不饱和酸、不饱和醇和稀释剂等组成。
具有以下特性：-良好的成型性和流动性-高机械强度和刚性-耐化学物质侵蚀主要用途包括：-制造玻璃钢制品：如船舶、储罐、化工设备等-电气绝缘材料：如绝缘板、电线电缆外护套等-建筑材料：如人造大理石、面板等2.环氧型不饱和树脂环氧型不饱和树脂是一种聚合度较高、分子链带有环氧基团的不饱和树脂。
具有以下特性：-优异的粘接性和耐腐蚀性-凝胶时间可调节，适应不同加工要求-优异的机械强度和热稳定性主要用途包括：-粘接剂：用于粘接复合材料、金属、陶瓷等-复合材料：制造高性能复合材料制品，如飞机、汽车等-电子封装材料：如芯片封装、电工胶等3.酚醛型不饱和树脂酚醛型不饱和树脂是一种由酚醛树脂与不饱和单体混合而成的不饱和树脂。
具有以下特性：-优异的热稳定性和电绝缘性-耐化学品侵蚀和耐磨性-高硬度和刚性主要用途包括：-电子零部件：如插座、继电器等-电机配件：如电机壳、转子等-高压开关：如断路器、接触器等4.醇酸型不饱和树脂醇酸型不饱和树脂是一种由醇酸树脂与不饱和单体混合而成的不饱和树脂。
具有以下特性：-优异的耐腐蚀性和绝缘性-良好的耐热性和耐水性-低挥发性和毒性主要用途包括：-食品包装：如食品容器、盖帽等-化妆品包装：如口红壳、香水瓶等-医药包装：如药品瓶、注射器等以上是一些常见的不饱和树脂的牌号、相关特性及用途的介绍。
在实际应用中，根据具体要求，可以选择不同种类的不饱和树脂进行加工，以满足不同行业的需求。
不饱和聚酯树脂品种简介
不饱和聚酯树脂概述由二元或多元羧酸和二元或多元醇经缩聚反应而生成的树脂称为聚酯树脂，可分为饱和聚酯和不饱和聚酯两大类。
不饱和聚酯树脂一般是由不饱和二元酸、饱和二元酸和二元醇缩聚而成的线型聚合物，在树脂分子中同时含有重复的不饱和双键和酯键。
由于这样得到的不饱和聚酯树脂是一种固体或半固体状态，而且不能很好地交链成为性能良好的体型结构产物，因此在生产后期，还必须经交联剂苯乙烯稀释形成具有一定粘度的树脂溶液。
实际上使用的不饱和聚酯树脂就是这种树脂溶液，使用中再加入固化剂等物质，使苯乙烯单体和不饱和聚酯分子中的双键发生自由基共聚反应，最终交链成为体型结构的树脂。
由此可见，不饱和聚酯树脂是一种热固性树脂，其形成体型结构的反应过程是：第一步通过二元酸和二元醇的缩聚反应生成线型分子；第二步在固化过程中通过树脂和交联剂的双键间的自由基共聚反应得到体型结构。
这种不同的反应阶段通过不同的官能团和不同的反应机理得以实现，是不饱和聚酯树脂合成和固化的特点。
性能特点和助剂不饱和树脂的价格比双酚A型EPOXY便宜一半，粘度低，可常温触压固化，固化物透明度高，粘接强度高，常用于玻璃钢工业上。
不饱和树脂的交联剂有苯乙烯（PS），丙烯酸，甲苯丙烯酸甲酯和瓴苯二甲酸二烯丙酸，引发剂有过氧化苯甲酰，过氧化环已酮和过氧化丁酮等，促进剂有环烷酸钴（苯酸钴即含2%金属钴的苯乙烯溶液，）辛酸钴，二甲基苯胺和二乙基苯胺，阻聚剂有：（一）无机物：硫黄，铜盐和亚硝酸盐。
（二）多元酚：对苯二酚，邻苯二酚和对叔丁基邻苯二酚（三）醌：醌，1，4-苯醌和菲醌（四）芳香族硝基化合物：二硝基苯，三硝苯甲苯和芳味酸。
（五）胺类：吡，N苯基胺和吩。
不饱和聚酯树脂主要优点：（1）工艺性能优良。
这是不饱和聚酯树脂最突出的优点。
在室温下具有适宜的粘度，可以在室温下固化，常压下成型，固化过程中无小分子形成，因而施工方便，易保证质量，并可用多种措施来调节它的工艺性能，特别适合于大型和现场制造玻璃钢制品。
双环不饱和树脂牌号
双环不饱和树脂牌号
4. TMPTA（Trimethylolpropane Triacrylate）：三甲基丙烷三丙烯酸酯，具有良好的耐 化学性和耐热性，常用于制备光固化涂料、油墨和粘合剂等。
这些双环不饱和树脂牌号在不同的应用领域具有各自的特点和优势，可以根据具体需求选 择适合的牌号进行使用。需要注意的是，在使用过程中应遵循相关的安全操作规程，确保安 全性和环境保护。
双环不饱和树脂牌号
以下是一些常见的双环不饱和树脂牌号：
1. DCPD（Dicyclopentadiene）：双环戊二烯树脂，具有优异的耐热性和化学稳定性， 常用于制备高性能复合材料、涂料和粘合剂等。
2. NPG（Neopentyl Glycol）：新戊二醇树脂，具有良好的耐候性和耐化学性，常用于 制备户外涂料、树脂胶粘剂和树脂涂料等。
不饱和树脂_牌号及相关特性及用途
LDV3201#
乙烯基酯树酯
外观：棕色液体，粘度：0.35-00.55Pas酸值:8-20mgkoH/g,胶凝:10-22min固含量:55%-60%
异氰酸酯改性的丙烯酸型乙烯基酯树酯，韧性高，收缩低，具有耐水、耐酸、碱性能，并且有良好的气干性，使用温度为110℃可做防腐设备。
DLS-01#
大理石树酯
外观：黄色透明液体，粘度：0.9-1.6Pas酸值:16-28mgkoH/g,胶凝:9-16min固含量:64%-70%
中等粘度，低收缩邻苯型，不易龟裂，抗老化，适用于制造大理石的树脂。
DLS-02#
大理石树酯
外观：黄色液体，粘度：1.8-2Pas酸值:18-28mgkoH/g,胶凝:45-60min固含量:68%-75%
115#
锚固剂树脂
外观：黄棕色液体，粘度：0.35-0.7Pa.s酸值:22-34mgkoH/g,胶凝:3-6min固含量:62%-66%
固化快,储存时间长,拉力大,用于矿井下锚杆(支承柱)的锚固作用.
195#
透光型树脂
外观：黄-棕色液体，粘度：0.35-0.6Pa.s酸值:24-32mgkoH/g,胶凝:4-8min固含量:59%-67%
R-156#
耐酸性树脂
外观：浅黄色透明液体，粘度：0.38-0.5Pas酸值:18-30mgkoH/g,胶凝:8-32min固含量:56%-61%
采用接枝共聚缩合而成的树脂，具有优异的耐腐性，耐热性，较小的固化收缩率和较高的机械强度性能。
1629#（邻）
邻苯型食品无毒级树脂
不饱和树脂191闪点
不饱和树脂191闪点不饱和树脂191是一种常见的工业原料，具有重要的应用价值。
闪点是衡量不饱和树脂191的安全性和稳定性的指标之一。
本文将从不饱和树脂191的定义、特性、应用和闪点等方面进行介绍和分析。
一、不饱和树脂191的定义和特性不饱和树脂191是一种由有机物聚合而成的高分子化合物，具有分子结构中含有不饱和键的特点。
不饱和树脂191通常具有较高的强度、刚性和耐腐蚀性，同时也具有良好的可塑性和加工性能。
其化学性质稳定，耐高温，耐候性好，被广泛应用于航空、汽车、建筑、电子等领域。
二、不饱和树脂191的应用由于不饱和树脂191具有良好的物理和化学性质，因此在工业生产中有着广泛的应用。
不饱和树脂191常用于制造复合材料，如玻璃纤维增强塑料、碳纤维增强塑料等。
在航空航天领域，不饱和树脂191常用于制造飞机机身、翼面和航空设备等。
在汽车制造领域，不饱和树脂191可用于制造车身、车顶和汽车零部件等。
此外，不饱和树脂191还可用于制造建筑材料、电子元件和管道等。
三、不饱和树脂191的闪点闪点是指液体在特定条件下蒸发出的挥发性成分与空气混合后，混合物能够与外部能源发生闪火现象的最低温度。
对于不饱和树脂191来说，闪点的高低直接影响着其在生产和储存过程中的安全性。
一般来说，闪点越低，不饱和树脂191的易燃性就越高，其使用时需要更加谨慎。
根据相关标准，不饱和树脂191的闪点一般在40℃以上。
闪点的测定方法通常采用闭口杯法或开口杯法。
闭口杯法是将待测液体注入一个密闭杯中，加热杯底，直至液体挥发出可燃性气体并与外部空气混合形成可燃气体云。
当该气体云接触到点火源时，会发生闪火现象，此时测得的温度即为闪点。
开口杯法是将待测液体注入一个开口杯中，通过加热液体使其挥发，同时点燃一个火焰源，当挥发出的气体与火焰源接触时，会发生闪火现象，此时测得的温度即为闪点。
不饱和树脂191的闪点是衡量其安全性和稳定性的重要参数之一。
在工业生产或储存过程中，如果不饱和树脂191的闪点较低，容易受到外界的点火源或高温等因素的影响，从而引发火灾或爆炸事故。
191系列不饱和聚脂树脂[精解]
191系列不饱和聚脂树脂，系由二元酸（酐）和二元醇（及其缩合物）经酯化反应，缩聚成线性不饱和聚酯树脂，然后经具有交联作用的活性单体溶剂（苯乙烯）所溶解而配制成的透明粘稠液体。
本产品在加入适量引发剂后，能在常温下较快交联固化，成为坚实的固体，可用来粘合多种金属和非金属材料，固化后具有良好的耐水、耐腐蚀等性能。
本型号聚酯树脂，主要用于制造各种工艺品，也可用于粘接玻璃钢制品、宝丽板或作为其它金属、玻璃、陶瓷、木材等的粘合剂用。
为提供使用厂家方便，本型号产品在出厂前已加入适量的促进剂。
质量指标（部分质量指标要根据实际情况填写）： 1.外观：无色透明粘稠液体 2.固体含量：62±3％ 3.粘度：40—60秒（涂4号杯，25℃） 4.酸值：≤35mgKOH/克使用方法（参考配方）：树脂引发剂(过氧化甲乙酮液）0.8—2份(若过氧化环己酮糊1.5-4份) 促进剂(辛酸钴液) 0.5-3份(本型号产品已加入适量,可不必再加) 客户应根据使用时的天气温度情况和制作工艺要求，分别称取树脂（促进剂已加入，需要时可自行考虑补加量）、引发剂调和成均匀的树脂胶。
QJ-191不饱和聚酯树脂是一种固化时放热峰低、收缩率小的新型聚酯树脂。
用于制造各种人造大理石制品，如各种规格、形状的卫生洁具、平板和装饰品等。
1、物理性质不饱和聚酯树脂的相对密度在1.11～1.20左右，固化时体积收缩率较大，固化树脂的一些物理性质如下：⑴耐热性。
绝大多数不饱和聚酯树脂的热变形温度都在50～60℃，一些耐热性好的树脂则可达120℃。
红热膨胀系数α1为（130～150）×10-6℃。
⑵力学性能。
不饱和聚酯树脂具有较高的拉伸、弯曲、压缩等强度。
⑶耐化学腐蚀性能。
不饱和聚酯树脂耐水、稀酸、稀碱的性能较好，耐有机溶剂的性能差，同时，树脂的耐化学腐蚀性能随其化学结构和几何开关的不同，可以有很大的差异。
⑷介电性能。
不饱和聚酸树脂的介电性能良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不饱和树脂牌号及相关特性及用途
不饱和树脂，又称未饱和聚酯树脂，是由不饱和酯类单体与有机过氧
化物引发剂及助剂混合而成的高分子化合物。
它具有良好的粘结性能、耐
腐蚀性、绝缘性、抗老化性以及耐候性等特点，广泛用于建筑、汽车、航
空航天、电子、电气等领域。
目前市场上常见的不饱和树脂牌号主要有以下几种：
1.无固化剂不饱和树脂：该类树脂不含有固化剂，需要通过添加适当
的过氧化物引发剂进行固化。
它具有良好的透明度、流动性和抗紫外线能力，常用于透明饰面涂料、电子封装材料等。
2.低收缩不饱和树脂：该类树脂具有低收缩性能，能够减少在固化过
程中产生的内应力，有效避免变形和裂纹的产生。
广泛应用于模具制作、
复合材料制造等领域。
3.高温固化不饱和树脂：该类树脂在高温环境下也能进行固化反应，
具有较高的热稳定性和耐高温性能。
常用于高温热固性材料、阻燃材料等。
4.高强度不饱和树脂：该类树脂具有较高的机械强度和刚性，广泛应
用于玩具、运动器材、航空航天等领域。
1.良好的粘结性能：不饱和树脂能够与不同的基材进行良好的黏结，
形成稳定的结构。
2.耐腐蚀性：不饱和树脂能够抵抗各种化学腐蚀物的侵蚀，保持其良
好的性能。
3.绝缘性：不饱和树脂具有良好的电绝缘性能，广泛用于电子、电气
行业。
4.抗老化性：不饱和树脂能够抵抗日光、氧气、水等外界环境的侵蚀，延长材料的使用寿命。
5.耐候性：不饱和树脂能够在各种恶劣气候条件下保持其稳定性能。
6.可调性：通过改变不饱和树脂的配方和固化条件，可以调节其硬度、柔韧性等性能。
根据以上特性，不饱和树脂的用途可以分为以下几类：
1.建筑领域：不饱和树脂常用于建筑装饰材料、屋顶防水材料、模具
制作等。
2.汽车行业：不饱和树脂广泛应用于汽车车身、内饰、零部件等制造。
3.航空航天领域：不饱和树脂被用于飞机、卫星等航空航天器件的制造。
4.电子电气领域：不饱和树脂被用于电气绝缘材料、封装材料等。
5.电子器件领域：不饱和树脂常用于电子器件的封装胶体，具有良好
的绝缘性和耐高温性能。
6.电子电气行业：不饱和树脂常用于制造电磁线圈、电容器、电阻器
等电子元器件。
7.通信行业：不饱和树脂被广泛应用于制造通信设备、光纤等通信器件。
总之，不饱和树脂牌号众多，其特性和用途也十分广泛，已经成为现
代工业中不可或缺的一种材料。
随着科技的不断进步，不饱和树脂的应用
领域还将不断扩大和拓展。
