框架结构柱配筋
框架梁,柱的配筋要求
框架柱得配筋与尺寸要求:【建筑抗震规范】6、3【混凝土结构设计规范】１1、4【高规】6、4(1):柱纵向受力钢筋得最小总配筋率应按表6、3、７-１采用,同时每一侧配筋率不应小于0、２%；对于建造在Ⅳ类场地且较高得高层建筑,最小总配筋率应增加０、１%。
(2):表6、3、7-1 柱截面纵向钢筋得最小总配筋率(百分率)注:①表中括号内数值用于框架结构得柱。
②钢筋强度标准值为４０0MPａ时,表中数值应增加0、05;钢筋强度标准值小于40０ＭＰa时,表中数值应增加０、１。
③混凝土强度等级高于C6０时,上述数值应相应增加０、1。
(3)：柱总配筋率不应大于5%。
(4）:矩形柱截面宽度与高度，四级或不超过2层时不宜小于３0０ｍm,一、二、三级且超过２层时不宜小于400mm；圆柱得直径四级或不超过2层时不宜小于350ｍm，一、二、三级且超过2层时不宜小于４50ｍm。
(５):剪跨比宜大于２(不形成短柱);三级轴压比限值为0、８5，二级为０、75;长短边之比不宜大于３;一级框架短柱得每侧纵向钢筋配筋率不宜大于1、2％。
(6）纵筋配置原则:①满足最小(大)配筋率要求②柱纵筋间距不大于２00，净间距不小于5０。
一般取15０－20０。
（大于６0０得柱子,一侧至少配5根钢筋才能满足间距要求,先在pkpm中改瞧配筋就是否满足,再在施工图中进行手改。
)③上下层纵筋得钢筋直径等级差不超过2级。
(柱子,墙等竖向钢筋采用电渣压力焊直径等级差不超过7mｍ,钢筋焊接及验收规程20１2)（7)箍筋配置原则:①柱箍筋加密区得箍筋肢距:一级不宜大于200ｍm，二、三级不宜大于25０ｍm,四级不宜大于30０mm。
②柱箍筋加密范围:1)柱端,取截面高度(圆柱直径)、柱净高得１/6、与500ｍm得最大值。
２)底层柱得下端不小于柱净高得1/3。
３）刚性地面上下各5００mm。
4）剪跨比不大于2得柱（短柱）以及因为设置填充墙等形成得柱净高与柱截面高度比不大于4得柱、框支柱、一级与二级框架得角柱,取全高。
框架柱配筋率
框架柱配筋率框架柱是结构件的重要部分。
它的位置和钢筋的结构布置均有重要影响，这种影响可以从框架柱与钢筋的配筋率来指示。
框架柱与钢筋的配筋率是结构力学设计中必不可少的内容。
本文介绍了框架柱配筋率的要求和计算方法，并就框架柱配筋率的设计、施工和检测提出了相应的建议。
一、框架柱与钢筋配筋率的要求框架柱的数量、尺寸以及与钢筋的搭接方式直接决定了框架柱与钢筋的配筋率。
框架柱配筋率的设计原则是：应根据其结构的分析来决定每一种构件的框架柱配筋率。
框架柱与钢筋的配筋率一般按受力类型来确定，如架空和悬挑梁要求框架柱配筋率较低，框架柱受压梁要求较高。
框架柱与钢筋配筋率的具体要求可参照《建筑构造设计规范》施工图绘制的执行标准等相关文件的规定。
二、框架柱和钢筋配筋率的计算方法框架柱与钢筋的配筋率是指框架柱所能承受的抗弯和抗压钢筋总长度与框架柱钢筋总长度之比，简记作框架柱与钢筋之间的配筋率为λ。
其计算公式为λ=（l/L）×100％，其中l为抗弯和抗压钢筋总长度，L为框架柱钢筋总长度。
三、框架柱配筋率的设计施工和检测（1）设计施工框架柱的配筋率必须符合技术规范的要求，以减少抗压力与抗弯力的影响，避免构件在使用中出现损坏。
一般而言，框架柱的配筋率越高，结构的承载能力越大。
在设计施工的过程中，要明确实施配筋的位置、钢筋的尺寸、材料和施工方法，并根据计算结果确定框架柱与钢筋的配筋率。
（2）施工检测施工检测是控制结构质量的重要环节。
现场施工过程中，应定期进行检测，以确保框架柱与钢筋的配筋率符合设计要求。
检测重点是检查框架柱钢筋的数量、位置和材料。
它也可以依据结构力学分析的结果进行实验检测，以保证构件的受力性能。
四、总结框架柱与钢筋的配筋率是结构力学设计中不可或缺的内容。
要保证构件具有足够的承载能力，就要根据结构分析结果确定框架柱配筋率，并在设计施工过程中控制其符合设计要求，同时定期对框架柱钢筋的位置、数量和材料进行检查，以保证构件的受力性能。
柱配筋规范要求
箍筋加密区长度 3、对柱根区段，取基础顶面至室内地坪以上500mm； 4、对牛腿区段，取牛腿全高；
《砼规》 P179，11.5.2
5、对柱间支撑与柱连接的节点和柱位移受约束的部位，取节点上、下各300mm。
箍筋加密区箍筋 间距
箍筋加密区内的箍筋最大间距为100mm；箍筋的直径应符合附表4的规定。
铰接排架柱
2、对一、二、三、四级抗震等级的柱，其箍筋加密区的箍筋体积配筋率分别不应小于0.8%、0.6%、
箍筋体积配筋率 0.4%和0.4%。 3、框支柱宜采用复合螺旋箍或井字复合箍，其最小配箍特征值应增加0.02采用，且体积配筋率不应小
《砼规》 P177，11.4.17
柱
于1.5%。
4、当剪跨比不大于2时，宜采用复合螺旋箍或井字复合箍，其箍筋体积配筋率不应小于1.2%；9度设防 烈度一级抗震等级时，不应小于1.5%。
定；
《砼规》
3、框支柱和剪跨比不大于2的框架柱应在柱全高范围内加密箍筋，且箍筋间距应符合本条款2的规定； P175，11.4.12
框架柱、 框支柱
4、一级抗震等级框架柱的箍筋直径大于12mm且箍筋肢距不大于150mm及二级抗震等级框架柱的直径不 小于10mm且箍筋肢距不大于200mm时，除底层柱下端外，箍筋间距应允许采用150mm；四级抗震等级框 架柱剪跨比不大于2时，箍筋直径不应小于8mm。
侧纵向钢筋的配筋率不宜大于1.2%。
《砼规》 P176，11.4.13
框架柱的箍筋加密区长度，应取柱截面长边尺寸（或圆形截面直径）、柱净高的1/6和500mm中的最大
箍筋加密区长度
者；一、二级抗震等级的角柱应沿柱全高加密箍筋。底层柱根箍筋加密区长度应取不小于该层柱净高 的1/3；当有刚性地面时，除柱端箍筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋
框架柱构造配筋须满足的规范要求
框架柱构造配筋须满足的规范要求框架柱是建筑物中起支撑作用的主要构件之一，其结构设计和配筋要满足一定的规范要求，以确保其在承受荷载和抗震等方面的安全性能。
下面是框架柱构造配筋需要满足的一些规范要求：1.柱截面的选择：柱截面的选择需要考虑到荷载大小、柱高度、柱间距等因素。
一般来说，柱的截面尺寸要足够大以满足强度和刚度要求。
2.配筋率的确定：配筋率是柱截面中钢筋截面面积与柱截面面积之比，可以衡量柱受力的能力。
根据规范的要求，柱的配筋率一般不得小于0.01、为了保证柱的抗震性能，柱的配筋率一般较高，一般在0.02至0.08之间。
3.钢筋的布置：钢筋的布置应合理、紧凑，以保证柱的受力性能。
钢筋的布置要考虑受力方向和大小，以及抗震性能等因素。
一般来说，柱的钢筋应按照规范要求分布在四周，且纵向钢筋应尽量均匀分布。
4.构件间的连接：柱与其他构件的连接要牢固可靠，以确保整个结构的稳定性和安全性。
常用的连接方式包括焊接、螺栓连接、预埋钢筋等。
5.钢筋的直径和间距：根据不同的荷载和受力情况，柱中的钢筋直径和间距要满足规范的要求。
一般来说，柱顶部和底部的钢筋直径要较大，以增强柱的承载能力。
6.端部处理：柱端部的处理对于柱的抗震性能和整体结构的稳定性有着重要的影响。
柱端部的处理方法可以采用加粗、加密钢筋、设置加固片等措施，以提高柱的抗震性能。
7.钢筋的保护层厚度：为了保护钢筋不受腐蚀和损坏，柱外部应设置一定的混凝土保护层。
保护层的厚度根据规范的要求，一般不得小于柱的最大粗径钢筋直径的2倍。
总之，框架柱的构造配筋需要满足一系列的规范要求，以确保其在承受荷载和抗震等方面的安全性能。
这些规范要求包括柱截面选择、配筋率确定、钢筋布置、构件连接、钢筋直径和间距、端部处理以及保护层厚度等。
只有按照规范要求进行设计和施工，才能保证框架柱的稳定性和安全性。
框架结构柱配筋
框架柱纵筋直径:《砼规》(Ⅰ）柱9．3．1 柱中纵向钢筋的配置应符合下列规定：1 纵向受力钢筋直径不宜小于12mm;全部纵向钢筋的配筋率不宜大于5％;3 偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋，并相应设置复合箍筋或拉筋;9．3．3 I形截面柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。
当腹板开孔时，宜在孔洞周边每边设置2～3根直径不小于8mm的补强钢筋，每个方向补强钢筋的截面面积不宜小于该方向被截断钢筋的截面面积。
腹板开孔的I形截面柱，当孔的横向尺寸小于柱截面高度的一半、孔的竖向尺寸小于相邻两孔之间的净间距时，柱的刚度可按实腹I形截面柱计算，但在计算承载力时应扣除孔洞的削弱部分。
当开孔尺寸超过上述规定时，柱的刚度和承载力应按双肢柱计算.《抗规》6．3．3 梁的钢筋配置，应符合下列各项要求:1 梁端计入受压钢筋的混凝土受压区高度和有效高度之比,一级不应大于0。
25,二、三级不应大于0.35.2 梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0。
5，二、三级不应小于0.3。
6．3．4 梁的钢筋配置，尚应符合下列规定：1 梁端纵向受拉钢筋的配筋率不宜大于2.5％.沿梁全长顶面、底面的配筋，一、二级不应少于2ф14,且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4;三、四级不应少于2ф12。
2 一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20;对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。
间距：《砼规》(Ⅰ）柱9．3．1 柱中纵向钢筋的配置应符合下列规定：2 柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm；4 圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置；5 在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴心受压柱中各边的纵向受力钢筋,其中距不宜大于300mm。
框架柱的箍筋设置要求
框架柱的箍筋设置是为了增加柱子的抗震能力和抗弯能力，以提高柱子的整体稳定性。以下 是框架柱箍筋设置的一些要求：
1. 箍筋间距：箍筋的间距应根据设计要求和规范要求进行确定。一般来说，箍筋的间距应 不大于柱子的最小尺寸或规范规定的最大间距。通常，箍筋的间距在100mm到200mm之间。
2. 箍筋截面积：箍筋的截面积应根据柱子的尺寸和设计要求进行计算和确定。一般来说， 箍筋的截面积应满足规范规定的最小配筋率要求，以保证柱子的抗震能力和抗弯能力。
框架柱的箍筋设置要求
3. 箍筋的弯曲和连接：箍筋应采用弯曲成环状或连接成环状的形式，以确保箍筋能够紧密 地包裹住柱子。箍筋的连接点应采用适当的连接方式，如焊接或扣件连接，以确保箍筋的稳 固性。
需要根据具体的设计要求和规范要求进行框架柱箍筋的设置，以确保柱子具有足够的抗震 能力和抗弯能力。在实际施工中，还需要根据具体情况进行调整和控制，以确保箍筋的质量 长度是指箍筋在柱子中的有效埋置长度。埋置长度应根据 设计要求和规范要求进行确定，一般来说，箍筋的埋置长度应不小于柱子的最小尺寸或规范 规定的最小埋置长度。
框架柱的箍筋设置要求
5. 箍筋的保护层：箍筋应具有足够的混凝土保护层，以防止箍筋锈蚀和损坏。保护层的厚 度应根据设计要求和规范要求进行确定，一般来说，箍筋的保护层厚度应不小于规范规定的 最小保护层厚度。
柱的配筋计算
2.框架柱的配筋计算。
在该框架结构设计中，偏心受压柱正截面承载力计算时使用对称配筋的方式，钢筋采纳HRB335级，f y = f ＇y =300N/2mm ,采纳C30混凝土，轴心抗拉强度设计值fc=N/2mm ,轴心抗压强度f y =1.43 N/，2mm .箍筋一概采纳HPB235级钢筋，偏心受压的框架柱正截面承载力抗震调整系数γyy 取成0。
按标准规定当时，计算时应考虑裂痕验算，关于本设计的框架结构，通过计算可知不必做裂痕验算，能够将验算进程忽略。
（1） 第一进行框架柱柱子轴压比的验算，为方便起见将其制作成表格如下： 各框架柱轴压比的验算表（2） 接下来验算框架柱的剪跨比λ，为简便起见将其整理成表格形式如下：（附加说明，在工程上应尽可能幸免短柱的显现，即，保证λ>）框架柱剪跨比验算表(3)框架柱的正截面配筋设计将计算进程及结果整理成下面的表格。
（附加说明：通过计算知本设计的各层框架柱的受压情形都是大偏心受压。
框架柱在大偏心受压情形下的计算进程：10c Nf bh ξα=()()2100'''00.5c s sysNe f bh h A A fhaαξξ--==-若是通过计算取得'02x h a ξ=<，须取'2x a =，然后再按下面的公式设计和计算框架柱的纵向受力钢筋：''''0()s s y Ne A A f h a ==- 。
） 首层1柱的正截面配筋设计、计算表(附注：上表中一样层框架柱的计算长度，底层柱的计算长度。
e0：截面重心偏心矩，ea ：附加偏心距，初始偏心矩：ei=e0+ea 。
曲率修正系数或，长细比阻碍系数/h 或。
η=1+21200)/(/14001ξξ⨯⨯⨯h l h e iy y :界限受压区高度，ξ：实际受压区高度，当ξ≤y y 为大偏心受压构件，不然为小偏心受压构件。
）二层1柱的正截面配筋设计、计算表(附注：上表中一样层框架柱的计算长度，底层柱的计算长度。
框架梁,柱的配筋要求
框架柱的配筋和尺寸要求：【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4 （1）：柱纵向受力钢筋的最小总配筋率应按表6.3.7-1采用，同时每一侧配筋率不应小于0.2%；对于建造在Ⅳ类场地且较高的高层建筑，最小总配筋率应增加0.1%。
（2）：表6.3.7-1 柱截面纵向钢筋的最小总配筋率（百分率）注：①表中括号内数值用于框架结构的柱。
②钢筋强度标准值为400MPa时，表中数值应增加0.05；钢筋强度标准值小于400MPa时，表中数值应增加0.1。
③混凝土强度等级高于C60时，上述数值应相应增加0.1。
（3）：柱总配筋率不应大于5%。
（4）：矩形柱截面宽度和高度，四级或不超过2层时不宜小于300mm，一、二、三级且超过2层时不宜小于400mm；圆柱的直径四级或不超过2层时不宜小于350mm，一、二、三级且超过2层时不宜小于450mm。
（5）：剪跨比宜大于2（不形成短柱）；三级轴压比限值为0.85，二级为0.75；长短边之比不宜大于3；一级框架短柱的每侧纵向钢筋配筋率不宜大于1.2%。
（6）纵筋配置原则：①满足最小（大）配筋率要求②柱纵筋间距不大于200，净间距不小于50。
一般取150-200。
（大于600的柱子，一侧至少配5根钢筋才能满足间距要求，先在pkpm 中改看配筋是否满足，再在施工图中进行手改。
） ③上下层纵筋的钢筋直径等级差不超过2级。
（柱子，墙等竖向钢筋采用电渣压力焊直径等级差不超过7mm ，钢筋焊接及验收规程2012）（7）箍筋配置原则：①柱箍筋加密区的箍筋肢距：一级不宜大于200mm ，二、三级不宜大于250mm ，四级不宜大于300mm 。
②柱箍筋加密范围：1）柱端，取截面高度（圆柱直径）、柱净高的1/6、和500mm 的最大值。
2）底层柱的下端不小于柱净高的1/3。
3）刚性地面上下各500mm 。
4）剪跨比不大于2的柱（短柱）以及因为设置填充墙等形成的柱净高与柱截面高度比不大于4的柱、框支柱、一级和二级框架的角柱，取全高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

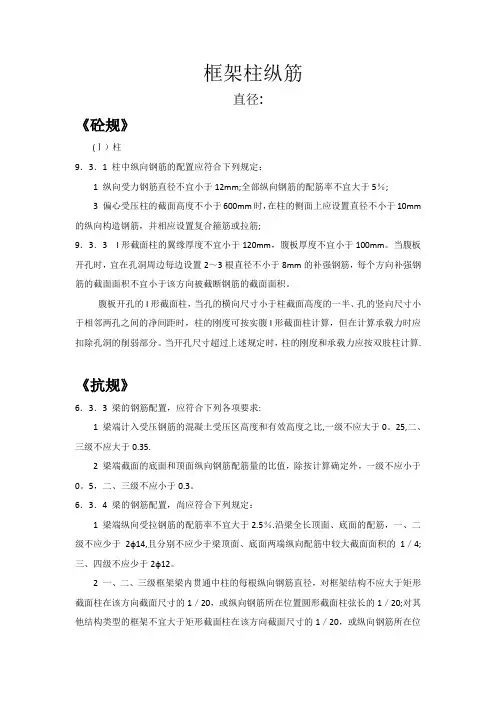

框架柱纵筋直径:《砼规》(Ⅰ)柱9.3.1 柱中纵向钢筋的配置应符合下列规定:1 纵向受力钢筋直径不宜小于12mm;全部纵向钢筋的配筋率不宜大于5％;3 偏心受压柱的截面高度不小于600mm时,在柱的侧面上应设置直径不小于10mm 的纵向构造钢筋,并相应设置复合箍筋或拉筋;9.3.3 I形截面柱的翼缘厚度不宜小于120mm,腹板厚度不宜小于100mm。
