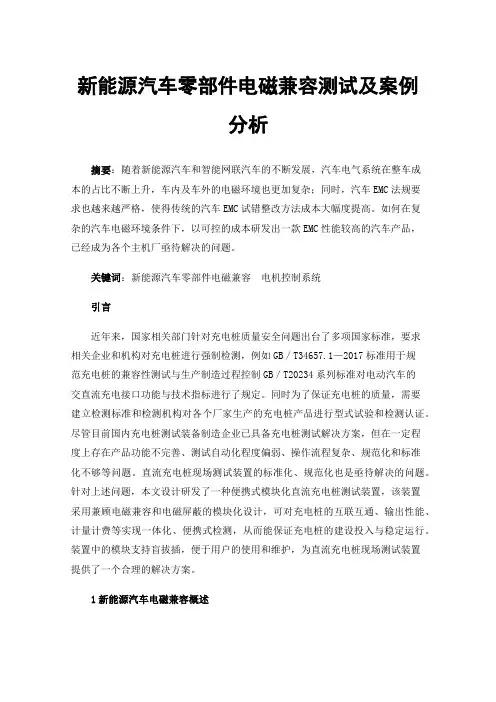

新能源汽车零部件电磁兼容测试及案例分析摘要：随着新能源汽车和智能网联汽车的不断发展，汽车电气系统在整车成本的占比不断上升，车内及车外的电磁环境也更加复杂；同时，汽车EMC法规要求也越来越严格，使得传统的汽车EMC试错整改方法成本大幅度提高。
如何在复杂的汽车电磁环境条件下，以可控的成本研发出一款EMC性能较高的汽车产品，已经成为各个主机厂亟待解决的问题。
关键词：新能源汽车零部件电磁兼容电机控制系统引言近年来，国家相关部门针对充电桩质量安全问题出台了多项国家标准，要求相关企业和机构对充电桩进行强制检测，例如GB／T34657.1—2017标准用于规范充电桩的兼容性测试与生产制造过程控制GB／T20234系列标准对电动汽车的交直流充电接口功能与技术指标进行了规定。
同时为了保证充电桩的质量，需要建立检测标准和检测机构对各个厂家生产的充电桩产品进行型式试验和检测认证。
尽管目前国内充电桩测试装备制造企业已具备充电桩测试解决方案，但在一定程度上存在产品功能不完善、测试自动化程度偏弱、操作流程复杂、规范化和标准化不够等问题。
直流充电桩现场测试装置的标准化、规范化也是亟待解决的问题。
针对上述问题，本文设计研发了一种便携式模块化直流充电桩测试装置，该装置采用兼顾电磁兼容和电磁屏蔽的模块化设计，可对充电桩的互联互通、输出性能、计量计费等实现一体化、便携式检测，从而能保证充电桩的建设投入与稳定运行。
装置中的模块支持盲拔插，便于用户的使用和维护，为直流充电桩现场测试装置提供了一个合理的解决方案。
1新能源汽车电磁兼容概述电磁兼容性是指设备或者系统在其电磁环境中能正常工作，而且不对该环境中其它任何事物构成不能承受的电磁骚扰。
新能源汽车由于处于很复杂的电磁环境中，而且车上的电子电气设备繁多，设备的电磁敏感度也各不相同。
为达到电磁兼容性的设计要求，就要分析各种电磁干扰源，确定干扰路径和耦合方式，然后根据具体情况采取有效的抑制干扰、消除干扰的措施。
27. 如何在电动汽车中实现电磁兼容？
27. 如何在电动汽车中实现电磁兼容？27、如何在电动汽车中实现电磁兼容？在当今的交通领域，电动汽车凭借其环保、高效的特点正逐渐成为主流选择。
然而，随着电动汽车技术的不断发展，电磁兼容问题日益凸显。
电磁兼容，简单来说，就是指设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
对于电动汽车而言，实现良好的电磁兼容至关重要，它不仅关系到车辆自身的性能和安全，还会影响到周围的电子设备以及整个电磁环境的稳定。
要理解电动汽车中的电磁兼容问题，首先得明白电动汽车中的电磁源都有哪些。
电动汽车的动力系统是产生电磁干扰的主要来源之一。
其中，电机控制器、驱动电机以及电池管理系统在工作时都会产生高频的电磁信号。
例如，电机控制器中的功率半导体器件在开关过程中会产生快速的电压和电流变化，从而引发强烈的电磁辐射。
另外，电动汽车中的车载电子设备，如信息娱乐系统、导航系统、自动驾驶辅助系统等，它们之间的通信线路和相互连接也可能产生电磁干扰。
而且，这些设备通常工作在不同的频率范围，若处理不当，容易相互干扰。
那么，如何有效地控制和减少这些电磁干扰呢？从源头控制是关键。
在设计电动汽车的电气系统时，应选用具有良好电磁兼容性的电子元件和部件。
比如，选择低电磁辐射的功率半导体器件，或者采用屏蔽性能好的连接器和线缆。
合理的布线也是实现电磁兼容的重要手段。
将强电线路和弱电线路分开布置，避免相互交叉和缠绕。
同时，对关键的信号线路进行屏蔽处理，减少外部电磁干扰的影响。
此外，优化线路的长度和走向，降低线路的寄生电感和电容，也有助于减少电磁干扰的产生。
对于电动汽车的动力系统，采用合适的滤波技术可以有效地抑制电磁干扰。
例如，在电机控制器的输入端和输出端安装滤波器，能够减少高频噪声的传播。
同时，对驱动电机进行优化设计，如采用合适的绕组结构和磁极形状，可以降低电机运行时的电磁噪声。
电动汽车的金属车身实际上可以起到一定的屏蔽作用。
汽车电子系统的电磁兼容测试方法
汽车电子系统的电磁兼容测试方法汽车电子系统的电磁兼容测试方法步骤一：确定测试项目首先，我们需要确定要进行电磁兼容测试的项目。
汽车电子系统包括各种电子设备和组件，如发动机控制单元、车载娱乐系统、无线通信设备等。
根据具体的需求，我们可以选择其中一个或多个项目进行测试。
步骤二：了解测试标准在进行电磁兼容测试之前，我们需要了解相关的测试标准。
汽车电子系统的电磁兼容测试通常遵循国际标准，如ISO 11452和ISO 10605等。
这些标准规定了测试方法、测试设备以及测试参数等。
步骤三：准备测试设备为了进行电磁兼容测试，我们需要准备相应的测试设备。
这些设备包括发射和接收天线、功率放大器、射频信号发生器、频谱分析仪等。
根据测试标准的要求，选择合适的测试设备并确保其正常工作。
步骤四：设置测试环境在进行电磁兼容测试之前，我们需要设置一个符合要求的测试环境。
这包括在一个电磁屏蔽室或电磁环境模拟室中进行测试，以减少外部干扰对测试结果的影响。
同时，确保测试环境的温度、湿度等参数符合要求。
步骤五：执行辐射测试辐射测试是电磁兼容测试的一部分，用于评估汽车电子系统在外部电磁场的辐射下的性能。
在测试过程中，我们使用发射天线和功率放大器产生特定频率和功率的电磁辐射，并通过接收天线和频谱分析仪来测量汽车电子系统的辐射敏感度。
步骤六：执行传导测试传导测试是电磁兼容测试的另一部分，用于评估汽车电子系统对外部干扰的抗干扰能力。
在测试过程中，我们通过射频信号发生器产生特定频率和功率的电磁信号，然后将其注入到汽车电子系统的电源线、信号线等接口上，通过频谱分析仪等设备来测量汽车电子系统的传导敏感度。
步骤七：分析测试结果在完成电磁兼容测试后，我们需要对测试结果进行分析。
根据测试标准的要求，比较测试结果与规定的限值，确定汽车电子系统在电磁环境下的性能是否符合要求。
如果测试结果不符合要求，我们需要进一步分析，找出问题的原因，并进行相应的改进和优化。
新能源汽车功率电子系统中的电磁兼容性测试
新能源汽车功率电子系统中的电磁兼容性测试电磁兼容性测试是新能源汽车功率电子系统开发中的重要环节。
随着新能源汽车的快速发展与普及，功率电子系统对电磁兼容性的要求也越来越高。
本文将从背景介绍、测试方法和技术、测试结果分析等方面探讨新能源汽车功率电子系统中的电磁兼容性测试。
一、背景介绍随着环保意识的增强和对传统能源的依赖程度的减少，新能源汽车在市场中占据越来越重要的地位。
新能源汽车的关键技术之一就是功率电子系统，它负责控制车辆的动力输出、充电和能量回收等功能。
然而，由于功率电子系统中涉及的高频开关电源和驱动电路等设备，会产生大量电磁辐射和传导干扰，对周围的电子设备和通信系统造成干扰，从而影响车辆的正常运行和其他设备的性能。
因此，对新能源汽车功率电子系统进行电磁兼容性测试具有重要意义。
二、测试方法与技术电磁兼容性测试包括传导干扰和辐射干扰两个方面。
其中，传导干扰测试旨在评估功率电子系统对传导电磁干扰源的抗扰度，辐射干扰测试则用来评估其对周围电磁环境的辐射情况。
1. 传导干扰测试传导干扰测试主要涉及电源线耦合、信号线耦合和接地耦合等方面。
测试时可以采用专业的耦合网络，模拟常见的干扰源，如模拟公共电源系统干扰、模拟短时过电压等。
通过观察被测设备的工作情况，包括电压波形、工作状态等，评价其抗扰度能力。
2. 辐射干扰测试辐射干扰测试主要通过电磁泄漏和辐射功率等参数来评估被测设备对周围电子设备的辐射干扰情况。
测试过程中可以使用电磁吸收室或远场试验室，对功率电子系统进行全方位的测试。
通过测量电磁泄漏和辐射功率，评估其与周围设备的干扰程度。
三、测试结果分析测试结果的分析主要涉及到测试数据的整理和处理。
将传导干扰测试和辐射干扰测试得到的数据进行比对和对比分析，评估被测设备的电磁兼容性能力。
根据测试结果，可以适时调整功率电子系统的设计和结构，改进其抗扰度和辐射干扰能力。
通过以上的测试方法和技术，对新能源汽车功率电子系统中的电磁兼容性进行全面评估，可以确保其在使用过程中对周围设备和系统的影响降到最低，保证新能源汽车的正常运行和其他设备的正常工作。
混合动力电动汽车用电机及驱动控制器的电磁兼容设计
电机驱动控制器的控制电路分为电源部分及以 Ｄ Ｓ Ｐ 为核心的控制部分。控制器中的Ｐ Ｃ Ｂ 电路板是整个 系统的硬件核心，其电磁兼容设计包括：
在Ｉ Ｇ Ｂ Ｔ 功率回路中，导致浪涌电压的能量正比于
该能量与电流的平方成正比。因此，应用大电流
的功率器件时，功率电路的寄生电感要足够小。由于必 须 考 虑 逆 变 器 的 结 构 设 计 和 功 率 器 件 的 散 热 设 计 ，一 般通过导线连接的方法会使功率电路的寄生电感较 大 ，导 致 吸 收 电 路 设 计 较 为 困 难 。因 此 ，对 于 大 电 流 功 率器件的应用场合，需要使用特殊的母线结构，一般使
Keywords
ｍｏｔｏｒ， ｄｒｉｖｅ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ， ｉｎｖｅｒｔｅｒ， ＥＭＣ， ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ
１ 引言
能源和环保问题促使电动汽车逐渐成为未来机动 车的主流，电机及驱动控制器是电动汽车的心脏［１］。由于 电动汽车运行环境的复杂性，电机及驱动控制器处于大 量的干扰中，为使电机及驱动控制器可靠工作，应重视电 磁兼容性设计 ［２］。本文介绍了十五项目中某混合动力电 动汽车用电机及驱动控制器的电磁兼容分析及设计，包 括控制电路、信号电缆、功率电路及驱动电路等的电磁兼 容分析与设计以及电机及驱动控制器根据ＧＢ／Ｔ １７６１９－ １９９８进行电磁兼容测试［３］的过程和结果、装车运行情况。
要。介绍了国家十五项目中某混合动力轿车用电机及控制器系统的电磁兼容措施，分别从控制电路、信 号电缆、功率电路及屏蔽机箱等工程角度进行了分析和设计。该系统的电磁兼容性符合ＧＢ／Ｔ １７６１９－１９９８ 的要求，且已应用于实际混合动力电动汽车，运行情况良好。 关键词
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型公开了一种新能源汽车电机控制器电磁兼容测试系统,包括电机控制器、电脑、低压供电电源、高压供电电源，所述低压供电电源、高压供电电源分别与所述电机控制器的低压输入端和高压输入端相连，所述电脑与所述电机控制器的CAN接口相连，所述系统还包括三相电阻负载箱，所述三相电阻负载箱作为所述电机控制器的负载，与所述电机控制器的高压三相输出端连接。
使用三相电阻负载箱模拟电机控制器的负载，实现电机控制器带载运行，而且用三相电阻负载箱代替传统的电机负载，由于电阻负载箱为无源设备，不对外产生电磁辐射，所以该测试系统对暗室内部的背景噪声无影响，满足暗室电磁兼容背景辐射指标要求。
技术要求1.一种新能源汽车电机控制器电磁兼容测试系统,包括电机控制器、电脑、低压供电电源、高压供电电源，所述低压供电电源、高压供电电源分别与所述电机控制器的低压输入端和高压输入端相连，所述电脑与所述电机控制器的CAN接口相连，其特征在于，所述系统还包括三相电阻负载箱，所述三相电阻负载箱作为所述电机控制器的负载，与所述电机控制器的高压三相输出端连接。
2.根据权利要求1所述的系统，其特征在于，所述三相电阻负载箱设置在暗室内。
3.根据权利要求1或2所述的系统，其特征在于，所述系统还包括用于模拟旋转变压器以模拟电机控制器的旋变解码运用场景的波形发生器。
4.根据权利要求3所述的系统，其特征在于，所述电机控制器输出励磁信号到所述波形发生器的外部触发输入端，触发所述波形发生器输出与所述励磁信号同相位的两路信号到所述电机控制器，该两路信号分别用于模拟旋转变压器的余弦绕组和正弦绕组信号。
5.根据权利要求4所述的系统，其特征在于，所述电脑设置所述波形发生器的两路输出信号的波形。
6.根据权利要求1所述的系统，其特征在于，所述电脑与所述电机控制器的具体连接方式为：所述电机控制器的CAN接口直接通过CAN总线与CAN卡相连，并通过CAN卡连接所述电脑，所述CAN总线上套接有波纹管。
7.根据权利要求3所述的系统，其特征在于，所述电机控制器与所述波形发生器的连接线路上套接有波纹管。
技术说明书一种新能源汽车电机控制器电磁兼容测试系统技术领域本技术新型属于新能源汽车驱动电机系统测试验证领域，具体涉及一种驱动电机控制器的电磁兼容测试系统。
背景技术新能源“三电”之一“电控”部分的核心部件-电机控制器，是汽车动力性能的决定性因素，它负责将从动力电池包获得电能，经过自身逆变器的调制，获得控制驱动电机需要的电流和电压并提供给驱动电动机，使得驱动电机的转速和转矩满足整车的要求。
随着新能源汽车的普及与发展，新能源汽车上的电磁环境比传统车愈加复杂，因此对驱动电机系统的电磁兼容性能要求也越来越高。
通常在测试驱动电机系统前，会分别测试电机控制器和驱动电机的电磁兼容性能。
对于电机控制器的电磁兼容性能测试，在实际的电磁兼容测试中，比如电磁骚扰测试，由于电机控制器的负载——驱动电机对外界的电磁辐射比较大，会影响电机控制器的电磁兼容测试结果，往往在暗室中将电机控制器空载进行测试，这势必影响测试结果的准确性、真实性和参考性。
电机控制器的电磁兼容性能测试，现有方案如下，系统详细如图1所示。
1.在暗室内，用12V蓄电池给电机控制器低压侧供电，用高压电源给电机控制器的高压输入端供电，电机控制器的高压输出端空载，电机控制器的CAN 总线通过光电转换连接到暗室外部的CAN卡，再连接到电脑上；2.电脑界面上，通过软件设置电机控制器的逆变单元工作，实验布置完毕。
这种系统有如下缺点：1.电机控制器没有带负载，没法模拟电机控制器的带载运行场景，测试结果没有说服力；2.测试环境没有旋转变压器反馈，没法模拟电机控制器的旋变解码运用场景，测试不充分；3.测试需要屏蔽盒并且进行光电转换，不够精简。
实用新型内容本技术新型所要解决的技术问题，提供一种新能源汽车电机控制器电磁兼容测试系统，该系统不但能满足暗室内的电磁辐射指标要求，即不影响电机控制器电磁兼容测试结果，而且能模拟电机控制器的真实运行场景，使电机控制器电磁兼容测试结果更准确、真实，更具参考性。
本技术新型通过如下技术方案解决其技术问题：一种新能源汽车电机控制器电磁兼容测试系统,包括电机控制器、电脑、低压供电电源、高压供电电源，所述低压供电电源、高压供电电源分别与所述电机控制器的低压输入端和高压输入端相连，所述电脑与所述电机控制器的CAN接口相连，其特征在于，所述系统还包括三相电阻负载箱，所述三相电阻负载箱作为所述电机控制器的负载，与所述电机控制器的高压三相输出端连接。
所述三相电阻负载箱设置在暗室内。
作为本技术新型的改进方案：所述系统还包括用于模拟旋转变压器以模拟电机控制器的旋变解码运用场景的波形发生器。
所述电机控制器输出励磁信号的差分信号到所述波形发生器的外部触发输入端，触发所述波形发生器输出与所述励磁信号的差分信号同相位的两路信号到所述电机控制器，该两路信号分别用于模拟旋转变压器的余弦绕组的差分信号和正弦绕组的差分信号。
所述电脑设置所述波形发生器的两路输出信号的波形。
所述电脑与所述电机控制器的具体连接方式为：所述电机控制器的CAN接口直接通过CAN总线与CAN卡相连，并通过CAN 卡连接所述电脑，所述CAN总线上套接有波纹管。
所述电机控制器与所述波形发生器的连接线路上套接有波纹管。
本技术新型系统能够模拟电机控制器输出带载和模拟旋转变压器信号输入到电机控制器，同时不影响暗室内的背景噪声水平，从而让电机控制器的测试场景更加贴近其实际运行场景，而且也让电机控制器的测试更加充分，从而使测试结果更具有真实性、准确性和参考性。
有益效果：1.使用三相电阻负载箱模拟电机控制器的负载，实现电机控制器带载运行，而且用三相电阻负载箱代替传统的电机负载，由于电阻负载箱为无源设备，不对外产生电磁辐射，所以该测试系统对暗室内部的背景噪声无影响，满足暗室电磁兼容背景辐射指标要求；2.利用波形发生器模拟旋转变压器反馈，可以模拟电机控制器的旋变解码运用场景，测试更加充分；3.CAN总线、励磁信号线和正、余弦绕组信号线经过波导管屏蔽，因为这些信号线均需穿出暗室，通过波导管可屏蔽暗室外部的干扰信号，避免影响测试结果，该方式相比于通过采用屏蔽盒进行光电转换，即把CAN总线输出的电信号转换成光信号，在暗室外部再将光信号转换成CAN总线电信号来说，简单很多；本技术新型由于不涉及电机、屏蔽盒等设备，系统结构简单；4.用波形发生器模拟旋变的正余弦绕组信号，并且通过外部触发方式保障正余弦绕组信号和励磁信号同相，可通过电脑设置正余弦信号相关参数，可模拟多种旋转变压器进行测试，通用性高，适合所有种类的新能源汽车电机控制器电磁兼容测试。
附图说明图1为现有方案电机控制器电磁兼容测试布局图；图2为本技术新型较佳实施例的电机控制器电磁兼容测试系统的布局图。
具体实施方式本实施例的新能源汽车电机控制器电磁兼容测试系统实验场景布置如图2 所示。
图中的电机控制器(被测件)低压侧由12V蓄电池供电，暗室外部的高压直流电源输出经过电源滤波器滤波，避免电源信号的电磁辐射水平影响暗室背景噪声，然后接到电机控制器的高压输入端，CAN总线通过波导管连接到暗室外的CAN 卡上，转换成USB接口信号后连接到电脑上。
电机控制器的高压三相输出接到三相电阻负载箱上，同时，针对表1中的电机控制器，电机控制器输出的励磁信号的差分信号R1:R2经过波导管屏蔽后，连接到暗室外部波形发生器的外部触发输入(EXT TRIG)上，触发波形发生器的两路输出与励磁信号的差分信号同相位，同时电脑上的软件通过USB接口设置波形发生器的2路输出信号波形，如频率、振幅调制等，模拟旋转变压器的余弦绕组的差分信号S1：S3和正弦绕组的差分信号S2：S4输入到电机控制器，并且这两组信号都是经过波导管屏蔽。
表1某款电机控制器的接口列表其中，假设电机控制器励磁输出信号为 U1(t)＝U1msinω0t则对应波形发生器的余弦绕组和正弦绕组信号分别为 U2Fc(t)＝U2msinω0t*cosω1tU2Fs(t)＝U2msinω0t*sinω1t通过电脑设置波形发生器的U2m、角频率ω0和ω1，即可实现旋转转换比和电机转速的模拟，角频率ω1(rad/S)与模拟电机转速n(r/min)的关系入下：表2模拟电机转速n(r/min)与设置角频率ω1(rad/S)对应表序号角频率ω<sub>1</sub>(rad/S)转速n(r/min)153506210510033210200543153008541940016524500476296007本实施例的测试流程如下：1.电机控制器的低压侧上电，电机控制器低压部分正常工作；2.电脑软件通过CAN总线设置电机控制器高压部分工作，三相电阻负载箱有持续电流通过；3.电脑软件通过USB接口设置波形发生器双通道输出的U2m、角频率ω0和ω1，根据表1对应关系，可以模拟不同电机转速场景；4.进行电磁兼容性能测试，如电磁辐射、电磁抗扰度等。
本技术新型使用三相电阻负载箱模拟电机控制器的负载，实现电机控制器带载运行，而且用三相电阻负载箱代替传统的电机负载，由于电阻负载箱为无源设备，不对外产生电磁辐射，所以该测试系统对暗室内部的背景噪声无影响，满足暗室电磁兼容背景辐射指标要求。
本技术新型利用波形发生器模拟旋转变压器反馈，可以模拟电机控制器的旋变解码运用场景，测试更加充分。
CAN总线、励磁信号线和正、余弦绕组信号线经过波导管屏蔽，因为这些信号线均需穿出暗室，通过波导管可屏蔽暗室外部的干扰信号，避免影响测试结果，该方式相比于通过采用屏蔽盒进行光电转换，即把CAN总线输出的电信号转换成光信号，在暗室外部再将光信号转换成CAN总线电信号来说，简单很多；本技术新型由于不涉及电机、屏蔽盒等设备，系统结构简单。
本技术新型用波形发生器模拟旋变的正余弦绕组信号，并且通过外部触发方式保障正余弦绕组信号和励磁信号同相，可通过电脑设置正余弦信号相关参数，可模拟多种旋转变压器进行测试，通用性高，适合所有种类的新能源汽车电机控制器电磁兼容测试。
