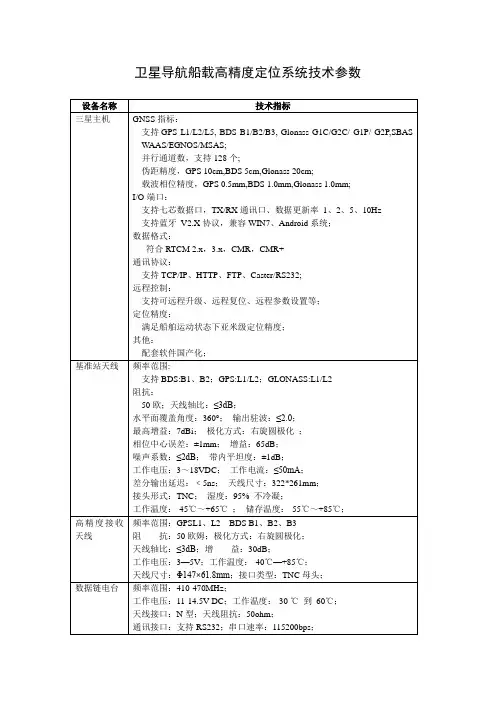

卫星导航船载高精度定位系统技术参数
卫星导航船载高精度定位系统技术参数
设备名称
技术指标
三星主机
GNSS指标：
支持GPS L1/L2/L5, BDS B1/B2/B3, Glonass G1C/G2C/ G1P/ G2P,SBAS WAAS/EGNOS/MSAS;
并行通道数，支持128个;
伪距精度，GPS 10cm,BDS 5cm,Glonass 20cm;
相位中心误差：±1mm；增益：65dB；
噪声系数：≤2dB；带内平坦度：±1dB；
工作电压：3～18VDC；工作电流：≤50mA；
差分输出延迟：﹤5ns；天线尺寸：322*261mm；
接头形式：TNC；湿度：95%不冷凝；
工作温度：-45℃～+65℃；储存温度：-55℃～+85℃；
高精度接收天线
频率范围：GPSL1、L2 BDS B1、B2、B3
GNSS定位功能：
支持USB、RS232/TTL两种输出接口；
支持GPS、北斗单独定位及组合定位；
提供NMEA、原始观测量及广播星历输出
支持伪距差分定位，定位精度小于等于1米；
提供2个标准SMA（母）信号输出接口
需要进行该部件的展示；
移动GPRS无线数传功能：
支持USB、RS232/TTL两种输出接口；
通讯接口：支持RS232；串口速率：115200bps；
调制方式：GMSK；通讯协议：透明\TT450\SOUTH；
信道选择指标；信道间隔：50KHz；
频率稳定度：±1.5PPM（-40 ℃到85℃）；
北斗单基站CORS软件
主要功能：
具备数据处理、系统运行监控、信息服务、网络管理、用户管理管理功能；
北斗船载导航终端
北斗船载导航终端-LC369双模一体机规格书一、产品简介北斗船载导航终端-LC369一体机内部集成RDSS模块、RNSS B1/GPS L1模块、天线等，该模块集成度高、功耗低、可完整实现RDSS定位、短报文通信功能，并且实时接收RDSS、RNSS B1/GPS L1卫星导航信号。
北斗船载导航终端-LC369一体机体积小巧、功耗低，连接简单、操作方便，非常适应于船舰导航等大规模应用。
二、功能特点●全天候的定位导航和双向报文通信功能；●支持BD/GPS双模工作，保证定位结果准确；●集成化程度高，RDSS模块、RNSS模块、GPS模块及天线融于一体；●采用防水设计，可在室外可靠工作；●提供支架安装方式，便于用户安装使用。
三、电源接口四、航空头芯线接口定义五、SIM卡接口用户机要正常使用，必须插入专用的SIM卡。
SIM卡主要参数：●卡号：用户卡的唯一识别号码；●入站频度：用户机在两次发送的最小时间间隔；单位秒；●最大发送电文BIT数：用户机能够一次发送的最大信息BIT数；如果用户电文超过最大BIT数，多余的BIT将会被丢弃；注意：插卡时必须确认用户机已关机（将电缆从用户机取下）。
六、系统功能1．BD双向定位●通过用户接口发送命令实现双向定位功能；双向定位需要对卫星发送入站信号，此命令占用用户卡的频度；在本次发送后一个频度时间内的其他入站信号将不被处理；●如果信号良好，用户机将返回当前用户机所在的位置的经度、维度和高程；2．RNSS/GPS定位●可接受RNSS卫星信号及GPS信号实现实时导航、定位、定时等功能；●具有RNSS系统、GPS系统和GPS/RNSS兼容定位等三种定位方式；3．短报文通信●本机可以通过用户接口发送命令实现短报文通信功能；需要对卫星发送入站信号，此命令占用用户卡的频度；在本次发送后一个频度时间内的其他入站信号将不被处理；●发送的电文BIT数不能超过用户机能够一次发送的最大信息BIT数；如果用户电文超过最大BIT数，多余的BIT将会被丢弃；4．位置自动上报●本机可以通过设置上报参数实现用户位置向控制中心上报本机所在的位置；将几个定位位置点打包成短报文，通过短报文向中心发送本机位置；●位置自动上报由用户机主机自动进行，只需要通过配置即可；备注：位置自动上报占用RDSS服务频度。
基于北斗二代系统的船载定位终端
记 为 Ｂ ． ） 全 球 覆 盖 阶 段 ． 至 目前 共 有 １ Ｄ２ 、 截 １颗
Ｂ ２卫星在 轨 ， Ｄ－ 具有 覆 盖 中 国及 周 边 地 区 ，４ ｈ全 ２
天候 服 务 ， 强 度 加 密 设 计 ， 全 、 靠 、 定 等 特 高 安 可 稳 点． 随着 远洋 、 内河 航运 产业发 展 和船舶通 信 导航及
ｎ ｍｂｅ ｓｏ ｉｉ ｌ ａｅｌｔ ｓａ ｄ ｈ ｒｚ ｎ ａ ｉ ｉ ｎ ｏ ｒ ｃ ｓｏ ｒ ａｃ ｌｔ ｄ ａ ｄ ａ ａｙ ｅ ｙ ｕ ｉ ｇｔ ｅ ｕ ｒ ｆｖｓｂ ｅ ｓ ｔ ｌ ｅ ｎ ｏ ｏ ｔ ｌｄ ｌ ｏ ｆｐ ｅ ｉｉ ｎ ｗｅ ｅ ｃ ｌ ｕ ａｅ ｎ ｎ ｌ ｚ ｄ ｂ ｓｎ ｈ ｉ ｉ ｕｔ ＭＡＴＬＡＢ ｓ ｆ ｒ ．Ｔｈ ｅ ｕ ｔ ｈｏ ｔ ａ ｈ ｅ ｉｎ ｉ ｅ ｓｂ ｅ ａ ｄ ｒ ｌａ ｌ ｏｔ ｅ ｗａ ｅ ｒ ｓ ｌｓ ｓ ｗ ｈ ｔｔ ｅ ｄ ｓｇ ｓ ｆａ ｉｌ ｎ ｅｉｂ ｅ，ｗｈｉｈ ｃ ｎ ｆ ｒｈ ｒ ｐ ｏ ｔ ｃ ａ ｕ ｔ ｅ ｒ ｍｏｅ
ＹＩ Ｇ Ｓ ｉ ｎ Ｎ ｈｊ ，ＷＡ Ｇ Ｋ ｎ Ｉ ｉ Ｏ ｐｎ ｕ Ｎ ｕ ，ＬＵ Ｗｅ，Ｚ Ｕ Ｘｕ ｉｇ
（ ｒｈｎ Ｍａ ｎ ｏ ｅｅ Ｓ ａｇａ Ｍ ｒｉ ｎｖ ， ｈ ｎｈｉ ０３ ６ ｈ ａ Ｍｅｃａｔ ｒ ｅＣ ｌｇ ， ｈｎ ｈｉ ａ ｔ Ｕ ｉ． Ｓ ａｇａ ２ １０ ，Ｃ ｉ ） ｉ ｌ ｉ ｍｅ ｎ
关 键词 ： 载定 位终 端 ； Ｒ 船 Ａ Ｍ； ｎ ｏ ｓＣ ． 北 斗二代 系统 Ｗｉｄｗ Ｅ６ ０； 中图分 类号 ： ６ ６ １４； Ｐ ７ ． Ｕ ６ ．３ Ｔ ２ ７ ２ 文献 标 志码 ： Ａ
Ｓ ｉ ｏ ｎｅ ｐ ｓｔｏ ｉ ｇ ｔ ｒ ｉ ｌｂ ｓ ｄ ｏ ｉ ｏ ２ ｈ ｐｂ ｒ ｏ ｉｉ ｎ ｎ ｅ ｍ ｎａ ａ ｅ ｎ Ｂｅｄ ｕ－
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1BDG-MF-05型船载终端简介
BDG-MF-05型北斗海洋渔业船载终端（以下简称船载终端），是北斗星通卫星导航技术有限公司（以下简称北斗星通）根据多年对北斗GPS双模用户机在海洋渔业行业的应用的积累，提出的集稳压电源模块（选配）、显控模块和北斗船用定位通信模块。
其中北斗船用定位通信模块是集直流稳压、北斗、GPS等一体的双模北斗用户机，它安装在海上作业的船舶上，能适应海上，船舶上的环境和应用需求。
船载终端由显控模块、北斗船用定位通信模块、连接线及有关安装辅件等部件组成。
其中：显控模块、电源模块为舱内设备，北斗船用定位通信模块、连接线及有关安装辅件为舱外设备。
根据具体渔船的不同可以选配安装专用稳压电源模块。
2功能描述
2.1 船位监控功能
船载终端内置GPS和北斗一号定位设备，具备自动定位功能，通过简单操作，将当前时间、经度、纬度、航向和航速等数据显示在终端显示模块上；能接受远程定位激活指令，并立即通过卫星将当前船位、航行动态自动传送给发令方；能够定时将本船船位报自动传送给各运营中心，并且报告时间、频度、开启和关闭都能通过卫星下行的控制指令随时设置和变更。
2.2 进、出港报告功能
提供渔船用户在船只出港和入港时向渔业主管部门的快速报告功能。
2.3 紧急报警功能
当渔船发生紧急情况请求援助时，可按下显控模块“紧急”按钮并持续3秒，显控模块自动发出紧急报警信息到运营中心，
2.4 电源状态报和通、断电告警功能
当船载终端被人为或非人为切断外接电源时，定位通信模块能自动将电源切换到内置的电池，该电池须可继续正常工作8小时以上；同时在掉电瞬间向运营中心发出断电告警；当外接电源被重新接通时，终端能自动向运营中心发送通电报告。
2.5 区域预警
区域预警及报警：能够存储100个以上的多边形、矩形及圆形区域数据及其这些区域的预警距离。
2.6 拆卸报警
该功能支持防止随意拆卸和盗窃报警，收到外部电子铅封的拆卸信号，生成拆卸报警信息，并携带当前的船位信息以及供电状态、电池电量等信息通过北斗一号通信链路通过北斗运营中心发至用户。
2.7 文字通信功能
使得船载终端终端能够实现船岸、船船的文字信息互通。
✧发送输入信息和内置短语
✧渔船与作业渔船之间通信
✧渔船与运营中心之间
✧渔船与渔政船之间
✧渔船与手机之间
2.8 基本输入输出、显示功能
✧显示模块具备比较完善的显示功能和面板操作功能，包括文字和图形的
显示，以及中英文文字的输入。
✧为方便在白天强光线及夜间黑暗条件下使用，灰度液晶显示屏和操作面
板均配备背景灯，且在终端操作面板上有调节背景光强弱按钮。
✧文字输入：考虑到使用者的文化背景差异较大的限制，显示模块的输入
方式采用简单和容易操作的常用的拼音输入法。
3产品性能指标
3.1 通信性能指标
✧开机首捕时间：≤2s；
✧失锁重捕时间：≤300ms；
✧最高接收灵敏度：-162.6 dBW（G/T=23dB/K）；
✧发射功率：≤20瓦；
✧定位精度：近海20米，外海100米。
✧定位成功率：≥99.9%；
✧平均无故障工作时间：≥5000小时；
✧平均维修时间：≤0.5小时；
✧观测卫星仰角：20°～90゜方位角：0°～360゜；
✧通信能力：短报文通信，41个汉字/次；
✧通信频度：北斗用户卡控制。
3.2 管理性能指标
✧保存认证通过的远程北斗用户机号个数：8个。
✧保存组地址个数：16个。
✧外电断开后，自动切换内电池供电时间延迟≤60秒。
✧检测内置电池剩余电量：4档(≤25%、25-50%、50-75%、≥75%)。
✧当前位置与指定区域(约十个点坐标)的相对位置关系判断计算时间<1秒
/区域。
3.3 电源性能指标
稳压电源输入端包括220V交流输入及24V直流输入：其中220V交流输入由稳压电源引出电源线匹配三向插头直接与船上的220V插座连接实现交流供电，电源线长度为2米；24V直流输入由稳压电源引出电源线直接与船上的蓄电池连接，电源线长度为3米。
✧输入：
⏹能够接入AC220V电源输入，输入电压范围：AC160~260V；
⏹能够接入宽电压直流输入，输入电压范围：DC9~45V；
⏹能够同时接入直流和交流两种电源输入，在有交流的情况下自动使
用交流，没有交流的情况下自动使用直流。
在交直流切换时不能产
生输出终端或者输出跳变。
✧保护：
⏹输入电压超出上述的电压范围或外接电源正负极接反时，自动截断
保护；
⏹具有输出端短路保护功能。
✧输出：
⏹最大输出功率：≤50W；
⏹平均功耗：≤8W；
⏹对外部输入最大电流不超过5A；
⏹输出电压：DC9~32V
⏹纹波：纹波≤3%；
3.4 工作环境
✧工作温度：室外天线-20℃~+80℃
✧冲击：30g、6ms ；
✧振动：5～5.5Hz、25.4mm双振幅；5.5～30Hz、2g；30～50Hz、0.8mm
双振幅；50～500Hz、5g
✧防水、防霉、防盐雾：符合国军标GJB367.2~87；
✧湿度：符合国军标GJB367.2~87；
✧电磁兼容性：符合国军标GJB151A~97相关标准
4 技术指标规范
4.1 定位通信模块
4.1.1 北斗性能指标
✧开机首捕时间：≤2sec；
✧失锁重捕时间：≤1sec；
✧发射功率：≤15W；
✧定位精度：北斗系统定位精度；
✧定位成功率：≥97%；
✧平均无故障工作时间：≥5000小时；
✧平均维修时间：≤0.5小时；
✧观测卫星仰角：10°～75゜方位角：0°～360゜；
✧通信频度：北斗用户卡控制。
4.1.2 GPS性能指标
✧天线：内置天线；
✧定位精度：<20米（1σ）；
✧更新率：1秒；
✧开机首捕时间：<2min；
✧失锁重捕时间：<10sec；
4.2 稳压电源模块
✧内置直流稳压模块：该模块位于定位通信模块和显控模块内，能接
入9—32V或9~40V直流输入并具备超压自动截断保护和正负反接
保护。
截断后耐压80V/30秒。
可选的外接稳压电源模块：输入端包括160—260V交流输入及9—42V直流输入：其中交流输入由稳压电源引出电源线匹配三向插头
直接与船上的交流电插座连接实现交流供电，输入端电源线长度为
2米；直流输入由稳压电源引出电源线直接与船上的蓄电池连接，
电源线长度为5米，具备超压自动截断保护、正负反接保护和交直
流同时接入，优先使用交流并且实现无缝切换。
具备输出端短路保
护。
4.3 工作环境
4.3.1 高低温
舱外设备：-25℃～＋70℃；舱内设备：–15℃~55℃，符合船用电子设备高低温标准SC/T7002.2-1992、SC/T7002.3-1992
4.3.2 碰撞冲击
加速度49m/s2、脉冲持续时间11ms；脉冲重复频率为60次/min~80次/min 条件下碰撞1000次。
符合船用电子设备碰撞标准SC/T7002.9-1992
4.3.3 振动
频率1Hz～12.5Hz，位移幅值±1.6mm; 频率12.5Hz～25Hz，位移幅值±0.38mm；频率25Hz～50Hz，位移幅值±0.10mm；每个频率范围内持续振动时间不少于15min。
符合船用电子设备振动标准SC/T7002.8-1992
4.3.4 防盐雾
+35℃连续雾化24小时；PH值 6.5~7.2，符合船用电子设备盐雾标准SC/T7002.6-1992
4.3.5 雨淋及溅水
要求整体水密处理；符合国军标GJB367.2~87；
4.3.6 湿热
相对湿度：93%，温度：40℃，时间：12.5小时；
符合船用电子设备恒定湿热标准SC/T7002.5-1992；
4.3.7 外壳防护
符合船用电子设备外壳防护标准SC/T7002.10-1992
显控模块防护等级IP54，定位通信模块防护等级IP66。
