北斗卫星定位车载终端技术设计方案
北斗卫星定位车载终端技术设计方案
北斗卫星定位车载终端技术方案三、技术原理北斗卫星导航系统是中国自行研制开发的区域性有源三维卫星定位与通信系统（CNSS,是除美国的全球定位系统（GPS、俄罗斯的GLONAS之后第三个成熟的卫星导航系统。
北斗卫星导航系统为用户提供高质量的定位、导航和授时服务，其建设与发展则遵循开放性、自主性、兼容性、渐进性。
北斗卫星定位车载终端采用了多模块化、组合式优化设计，内置高性能芯片，各模块之间的接口采用标准接口，充分利用系统平台、移动通讯网络、因特网络，将汽车行驶记录仪、卫星定位、卫星导航、油耗检测功能集于一体，通过无线数据通讯接口（GSMGPRS CDM A和GPS S口，能与监控中心系统进行数据通信和移动位置的定位，能够满足用户的多种需求。
除具有传统行驶记录仪的功能外增加了定位导航、监控跟踪、数据实时传送、油耗检测等功能，并且能够实现对车辆实时监管、调度，遇险报警远程网络监控，彻底改变了现有汽车行驶记录仪只能实地监管、事后监督的弊端；GPS北斗2双模卫星定位模块，可以灵活配置信号处理通道工作于单GPS模式，或单北斗2模式，或GPS北斗2混合模式；兼容目前现有的GPS单模定位，且能实现双模捕获、双模跟踪更加智能化、集成化。
因此，基于以上原理设计的卫星车载终端监控系统，大大超出了传统行驶记录仪的功能，具有极为光明的发展前景。
四、设计方案（一）设计原则1、先进性和适用性相结合系统采用成熟的高新科技，以目前较为先进的方法实现需要的功能，保证系统具有深厚的发展潜力，在相当长的时间内具有领先水平。
2、通用性和安全性相结合在系统设计过程中，均留有相应的通信接口，系统的各个模块构成一个有机的整体。
系统数据库中的各种数据在交换和共享的过程中，充分考虑到了系统的安全性。
对每一个用户的权限有严格的认证（司机卡身份识别）体制，对每一个用户的权限进行分级控制和限定。
3、安全可靠性在经济条件允许范围内，从系统结构、设计方案（考虑到非法用户及病毒入侵，数据采用纠错冗余技术）、技术保障等方面综合考虑；系统尽可能地采用成熟的技术、商品化的软硬件产品，保证系统可靠稳定运行。
部队军用车辆北斗卫星定位系统解决方案
部队军用车辆北斗卫星定位系统解决方案一、系统总体设计部队军用车辆北斗卫星定位系统是一套集车辆定位、梯队管理、信息收发等功能于一体的车辆指挥管理控制系统，适用于车辆较多、缺乏远程实时指挥调度的部队。
（一）系统结构部队军用车辆北斗卫星定位系统主要由服务器软件平台、指挥员监控客户端和车载终端三部分组成。
服务器软件平台主要由通信服务器、数据库服务器、中心数据库、GPRS收发服务器等软件组成，主要完成对车辆北斗卫星车载终端定位信息和报警信息的采集、处理、存储和转发，对客户端软件的指令响应与处理，以及实现平台数据的管理，包括用户管理、编组管理、车辆基本信息管理和日志统计等功能。
指挥员监控客户端主要由笔记本电脑和监控客户端软件构成，完成对车辆的实时监控与各类历史数据查询以及设置、接收和处理车辆报警等功能。
车载终端部分主要是安装在车辆上的车载终端及信息接收屏等附属设备。
主要完成接收卫星信号、发送车辆位置信息、故障数据的采集与转发，响应远程客户端的各种指令以实现对车辆的管理和控制。
车载终端可加装信息收发屏幕，实现指挥车之间的简单作战计划和指令的发送。
（二）系统工作原理车载终端通过主机内的定位芯片接收星群的信号，通过计算之后得到位置、时间、速度等信息。
信息加密后，通过主机内置的手机SIM卡模块，利用GSM移动网络把信息传输到移动通信公司的网络中心机房，再经过移动公司网络中心的网络出口，把信息经过固定IP传输到服务器。
指挥员监控客户端使用无线上网卡接入互联网访问服务器，经过授权和验证后，可以获取到车辆的位置、速度、运动方向等数据，并显示到笔记本电脑。
二、系统功能（一）车辆定位1.车辆定位所有单车可实时定位，指挥员监控客户端和车载监控平台可以实时查询车辆所在的地理位置（经纬度坐标、高斯坐标、最近地标地址）、车辆的速度、方向、发动机的状态、车牌、所属梯队、车辆编号、驾驶员、带车干部、用车单位、用途等。
2.车辆追踪可以任意选择一辆或多辆装备进行实时跟踪，并记录追踪车辆的行驶轨迹。
基于北斗导航的车载定位终端设计与实现
定 位 终 端 系 统 软 件 ，利 用 北 斗 用 户 机 功 能模 块 ，结 合 ＧＩＳ系 统 地 图 引 擎 ＡＰＩ，设 计 和 实 现 ｌ『一 个 车 载 定 位 终 端 ，能 给 车 辆 提 供 定
位 、导航 、通 信 等 功 能 ，并 具 备 成 本 低 、功 耗 小 、性 能 高 的特 点 。
根据 系统 框架 图 ，利 用 Ｗ ｉｎＣＥ操 作 系 统 在 硬 件 平 台 上 进 行 车 载 导航 终端 各 功 能模 块 的整 合 ，各 模 块 配 合 相 应 的软 件 驱 动 ， 完 成 指定 的功 能 ，如 对 定 位 信 息 进 行 数 据 处 理 ，计 算 所 在 位 置 的 经 度 、纬 度 、海 拔 、速度 和时 间等 ，并 实 时获 取 定 位 的参 数 。
基 于北 斗 导 航 的车 载 定 位 终 端设 计 与实 现
基于北斗导航的车载定ຫໍສະໝຸດ 终端设计与实现 Ｖｅｈｉｃｌｅ Ｔｒａｃｋｉｎｇ Ｔｅｒｍ ｉｎａｌ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ ＢｅｉＤｏｕ Ｎａｖｉｇａｔｉｏｎ
张 雷 （西安建筑科技大学信息与控制工程 学院，陕西 西安 ７１００５５）
Ｋｅｙｗｏｒｄｓ：ＢｅｉＤｏｕ ｎａｖｉｇａｔｉｏｎ，ｒｅａｌ－ ｔｉｍ ｅ ｐｏｓｉｔｉｏｎｉｎｇ，ｅ—ｍ ａｐ，ｑｕｅｒｙ
由于 Ｗ ｉｎＣＥ操 作 系 统 的 可 裁 剪 性 和 高 实 时 性 ，本 文 在 众 多
嵌 入 式 操 作 系统 中选 择 市 场 主 流 ＷｉｎＣＥ６ ０操 作 系 统 作 为 车 载
由于 应 用 环 境 条 件 限 制 ，汽 车上 电 子元 件 众 多 ，电磁 环 境 复 杂 ，车载 电源 不 可 能 是 非 常 稳 定 的 电 源 ，往 往 在 发 动 机 启 动 过 程 中 ，电压 会 出现 大 幅度 波 动 。不 仅 如 此 ，电 源输 入 端 在 热 插 拔 时 ， 线 路 上 的 电流 也 会 发 生 较 大 变 化 ，产 生 浪 涌 ，这 种 高 能量 的 瞬 态 过压脉 冲容易造成负载 电路损坏或击穿 。为了提高设备的稳定 性 和 可靠 性 ，在 车 载 终 端 内 部 增 加 电 源 保 护 模 块 ，外 部 电 源 接 人 后 首 先 经 过 电源 保 护 模 块 处 理 ，再 将 电源 供 给 核 心 板 和 底 板 。 导航 终端 的硬 件 结 构 如 图 １所示 。
北斗／GPS车载终端硬件设计方案
北斗／GPS车载终端硬件设计方案介绍一个北斗/GPS车载终端的硬件方案，STM32F103VET6作为主控CPU 完成主要完成车辆行驶过程中的电子显示报站系统。
基于GPRS和GPS/北斗技术的车辆定位调度管理系统可实现视频监控，TTS 智能语音，信号采集，报警等功能。
标签：北斗/GPS；STM32F103VET6；图像处理车辆行车安全性和运营调度的智能化当前是公交行业管理的重要课题，公共汽车行车安全是公共交通客运的生命线，是为乘客提供安全服务的首要保障。
然而，由于公共汽车运行场所的开放性和驾驶员作业的独立性，使得公共汽车的安全行车的管理控制实际上处在事后控制和极具不确定性，急需寻求一种对公共汽车安全行车实时监控警示和对安全行车过程的客观、及时、全面的记录的技术装置和设备，达到提高车辆行车安全，降低安全事故之目的。
我们开发的北斗/GPS 车载终端很好的提供了车辆定位、数据通讯、视频监控、信息显示、连接控制车内其它智能设备等功能。
本终端是提高公共汽车安全行车的有效技术措施，实现运营调度科学化的有效技术手段和先进公共交通系统的重要基础工作。
本文主要是介绍北斗/GPS车载终端的硬件设计及实现的功能，着重介绍BDS/GPS的硬件电路。
一、终端硬件设计北斗/GPS车载终端的硬件方案包括主控部分，电源部分，图像处理，3G/4G 通信，北斗/GPS定位，显示输入部分，数据存储模块，信号采集等部分。
系统电路框图见图1，其中包括了车载终端的主要电路部分。
二、主控部分主控CPU选择内核为ARM32位的Cortex-M3的STM32F103VET6，该微控制器最高72MHz工作频率，512K闪存程序存储器。
它是低功耗微控制器，2.0-3.6V供电，提供80个高速I/O接口，2个DMA控制器，共12个DMA通道，多达8个定时器，支持定时器、ADC、SPI、USB、I2C和UART，2个I2C接口（支持SMBus/PMBus），2个SPI接口（18M位/秒），3個USART接口，CAN 接口（2.0B主动）。

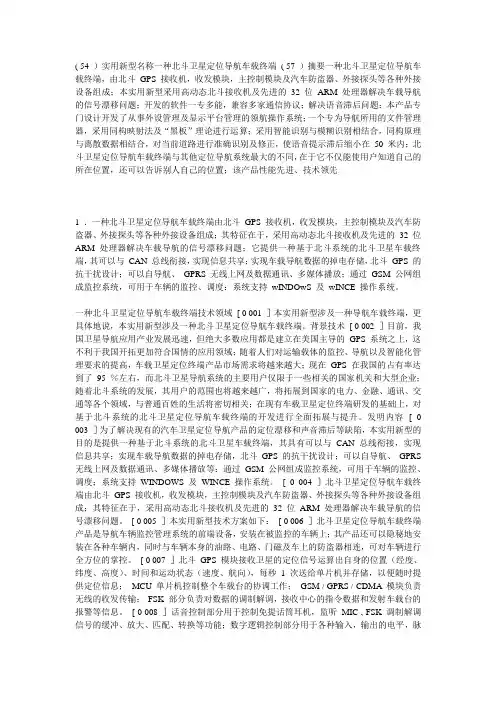

一种北斗卫星定位导航车载终端 Microsoft Word 文档
