RAID磁盘阵列扩容
存储设备扩容方案
存储设备扩容方案随着科技的不断进步和数据的爆炸式增长，对于存储设备容量的需求也日益增加。
针对这一问题，本文将针对存储设备扩容的需求提出一些解决方案和建议。
一、内部存储设备扩容方案内部存储设备是指计算机或其他电子设备内置的硬盘、固态硬盘等存储设备。
对于内部存储设备的扩容，可以采取以下几种方案：1. 更换高容量硬盘随着硬盘技术的不断发展，高容量硬盘已经逐渐普及。
如果你的计算机或设备中使用的是低容量的硬盘，可以考虑更换为容量更大的硬盘。
这样可以在不更换整个设备的情况下，增加存储空间。
2. 使用RAID技术RAID（冗余磁盘阵列）技术可以将多个物理硬盘组合在一起，形成一个逻辑卷。
通过RAID技术，可以提高存储设备的性能和容错能力。
对于需要扩容的存储需求，可以考虑使用RAID技术来增加存储容量。
3. 添加硬盘托架一些计算机或设备的机箱内部可能存在多个硬盘托架的空间。
通过添加硬盘托架，可以在设备内同时安装多个硬盘，从而增加存储容量。
二、外部存储设备扩容方案外部存储设备是指与计算机或其他设备通过接口连接的存储设备，如移动硬盘、网络存储设备等。
对于外部存储设备的扩容，可以采取以下几种方案：1. 购买高容量移动硬盘移动硬盘是一种方便携带和使用的外部存储设备。
如果您需要扩大存储容量，可以购买高容量的移动硬盘，并将需要存储的数据移至移动硬盘中。
2. 使用网络存储设备网络存储设备（NAS）是一种通过网络连接到计算机或其他设备的存储设备。
通过使用NAS，可以在网络上共享存储容量，并方便地进行存储设备的扩充。
3. 云存储服务云存储服务提供商可以通过网络提供存储空间。
用户可以通过购买云存储服务的方式来扩展存储容量，并通过云存储服务进行文件的存储和管理。
三、综合扩容方案除了上述提到的内部存储设备和外部存储设备的扩容方案，还可以采取综合性的方案来满足存储需求。
以下是一些综合扩容方案的示例：1. 硬件升级对于一些老旧的电脑或设备，可能需要通过升级硬件来扩容存储空间。
DELL服务器磁盘阵列的扩容
DELL服务器磁盘阵列的扩容这里我们讨论服务器硬盘空间不足时，我们有什么方法可以扩充原有虚拟磁盘的空间，而无需删除上面的数据。
简介我们可通过扩充容量和/ 或改变RAID 级别的方式来重新配置联机虚拟磁盘。
注：跨接式虚拟磁盘（如RAID 10、50 和60）无法重新配置。
注：重新配置虚拟磁盘时一般会对磁盘性能有所影响，直到重新配置完成后为止。
联机容量扩充(OCE) 可通过两种方法实现。
•如果磁盘组中只有一个虚拟磁盘，而且还有可用空间可供使用，则可在可用空间的范围内扩充虚拟磁盘的容量。
•如果已创建虚拟磁盘，但虚拟磁盘使用的空间未达到该磁盘组大小的上限，则剩有可用空间通过Replace Member （更换成员）功能使用较大的磁盘更换磁盘组的物理磁盘时也可以获得可用空间。
虚拟磁盘的容量也可以通过执行OCE 操作来增加物理磁盘的数量进行扩充。
RAID 级别迁移(RLM) 是指更改虚拟磁盘的RAID 级别。
RLM 和OCE 可同时实现，这样虚拟磁盘可同时更改RAID 级别并增加容量。
完成RLM/OCE 操作后，不需要重新引导。
要查看RLM/OCE 操作可行性列表，请参阅下表。
源RAID 级别列表示执行RLM/OCE 操作之前的虚拟磁盘RAID 级别，目标RAID 级别列表示操作完成后的RAID 级别。
注：如果控制器包含的虚拟磁盘数目已达最大值，则不能再对任何虚拟磁盘进行RAID 级别迁移或容量扩充。
注：控制器将所有正在进行RLM/OCE 操作的虚拟磁盘的写入高速缓存策略更改为直写式，直到RLM/OCE 完成。
RAID级别迁移：下面，我们来演示一下两种情形下磁盘的扩容：联机容量扩充(OCE)实验的情景是：有一台R620服务器，两个硬盘驱动器。
Drive C：是RAID1的阵列，安装操作系统；Drive D：是10GB的RAID1阵列，装有数据文件。
如图：我们重启服务器，按CTRL-R进入PERC BIOS 管理界面查看一下RAID 的配置：其中10GB的虚拟磁盘建立在一个总容量278GB的RAID1阵列上，该阵列还留有268GB的剩余空间。
RAID5扩容与数据还原
RAID5扩容与数据还原RAID 5使用至少三块硬盘来实现阵列，它既能实现RAID 0的加速功能也能够实现RAID 1的备份数据功能，在阵列当中有三块硬盘的时候，它将会把所需要存储的数据按照用户定义的分割大小分割成文件碎片存储到两块硬盘当中，此时，阵列当中的第三块硬盘不接收文件碎片。
RAID 5也被叫做带分布式奇偶位的条带。
每个条带上都有相当于一个“块”那么大的地方被用来存放奇偶位。
与RAID 3不同的是，RAID 5把奇偶位信息也分布在所有的磁盘上，而并非一个磁盘上，大大减轻了奇偶校验盘的负担。
尽管有一些容量上的损失，RAID 5却能提供较为完美的整体性能，因而也是被广泛应用的一种磁盘阵列方案。
它适合于输入/输出密集、高读/写比率的应用程序，如事务处理等。
RAID 5使用至少三块硬盘来实现阵列，它既能实现RAID 0的加速功能也能够实现RAID 1的备份数据功能，在阵列当中有三块硬盘的时候，它将会把所需要存储的数据按照用户定义的分割大小分割成文件碎片存储到两块硬盘当中，此时，阵列当中的第三块硬盘不接收文件碎片，它接收到的是用来校验存储在另外两块硬盘当中数据的一部分数据，这部分校验数据是通过一定的算法产生的，可以通过这部分数据来恢复存储在另外两个硬盘上的数据。
另外，这三块硬盘的任务并不是一成不变的，也就是说在这次存储当中可能是1号硬盘和2好硬盘用来存储分割后的文件碎片，那么在下次存储的时候可能就是2号硬盘和3号硬盘来完成这个任务了。
可以说，在每次存储操作当中，每块硬盘的任务是随机分配的，不过，肯定是两块硬盘用来存储分割后的文件碎片另一块硬盘用来存储校验信息。
这个校验信息一般是通过RAID控制器运算得出的，通常这些信息是需要一个RAID控制器上有一个单独的芯片来运算并决定将此信息发送到哪块硬盘存储。
RAID 5同时会实现RAID 0的高速存储读取并且也会实现RAID 1的数据恢复功能，也就是说在上面所说的情况下，RAID 5能够利用三块硬盘同时实现RAID 0的速度加倍功能也会实现RAID 1的数据备份功能，并且当RAID 5当中的一块硬盘损坏之后，加入一块新的硬盘同样可以实现数据的还原。
Hp服务器Raid扩容
Hp服务器Raid扩容
惠普的服务器支持阵列扩容的必备条件是：有阵列卡缓存和电池，100系列、300系列以及500系列的服务器配置界面大同小异，没有电池的条件下进入到界面是看不到扩容选项的，只有配套电池缓存界面中才会直观的看到
使用引导光盘启动机器，选择阵列卡，可以看到一个RAID0阵列和两块空闲的72GB硬盘，在这里点击Expend Array。
有两块硬盘可以选择。
选择其中一块硬盘（此处也可同时选择两块），然后点击Save。
系统存储配置。
存储好之后开始做新硬盘的Transforming，将硬盘添加至当前阵列。
新硬盘并进当前Array之后多出了迁移和扩容的选项，我们先做扩容，选择Extend Logical Drive。
可以看到当前阵列容量为68.333GB，可扩成最大的两块硬盘容量：136.667GB。
将第二块硬盘所有容量都扩进来。
开始数据迁移了，要把第一块硬盘的数据按照条带划分给分配到第二块硬盘上。
在磁盘管理中也可以看到有未划分的空间了。
至此，我们将服务器扩容成功。

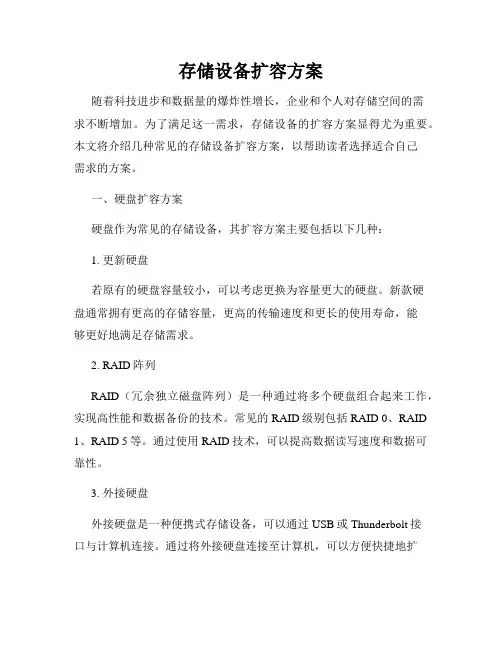

存储设备扩容方案
存储设备扩容方案随着科技进步和数据量的爆炸性增长，企业和个人对存储空间的需求不断增加。
为了满足这一需求，存储设备的扩容方案显得尤为重要。
本文将介绍几种常见的存储设备扩容方案，以帮助读者选择适合自己需求的方案。
一、硬盘扩容方案硬盘作为常见的存储设备，其扩容方案主要包括以下几种：1. 更新硬盘若原有的硬盘容量较小，可以考虑更换为容量更大的硬盘。
新款硬盘通常拥有更高的存储容量，更高的传输速度和更长的使用寿命，能够更好地满足存储需求。
2. RAID阵列RAID（冗余独立磁盘阵列）是一种通过将多个硬盘组合起来工作，实现高性能和数据备份的技术。
常见的RAID级别包括RAID 0、RAID 1、RAID 5等。
通过使用RAID技术，可以提高数据读写速度和数据可靠性。
3. 外接硬盘外接硬盘是一种便携式存储设备，可以通过USB或Thunderbolt接口与计算机连接。
通过将外接硬盘连接至计算机，可以方便快捷地扩大存储空间。
同时，外接硬盘还具备可移动性，可以方便地将数据携带到不同的地方。
二、网络存储扩容方案随着云计算和物联网技术的快速发展，网络存储方案逐渐成为一种重要的扩容选择。
以下是几种常见的网络存储扩容方案：1. NAS（网络附加存储）NAS是一种通过局域网连接的存储设备，可以通过以太网接口连接至路由器或交换机，使多台计算机可以同时访问存储设备。
通过连接至NAS，可以方便地实现数据共享和备份，同时还能够通过云端访问数据。
2. SAN（存储区域网络）SAN是一种通过高速网络连接服务器和存储设备的技术。
通过使用光纤通道或以太网等高速网络连接存储设备，可以实现高性能的数据传输和分布式存储管理。
SAN技术适用于大型企业和数据中心等高性能存储环境。
三、虚拟化存储扩容方案虚拟化技术在存储领域的应用越来越广泛，其存储扩容方案主要包括以下几种：1. 虚拟化存储池虚拟化存储池是一种将多个存储设备组合成一个逻辑存储池的技术。
通过将不同厂商、不同型号的存储设备整合到一个存储池中，可以有效提高存储设备的利用率，并方便地进行数据管理和扩容。

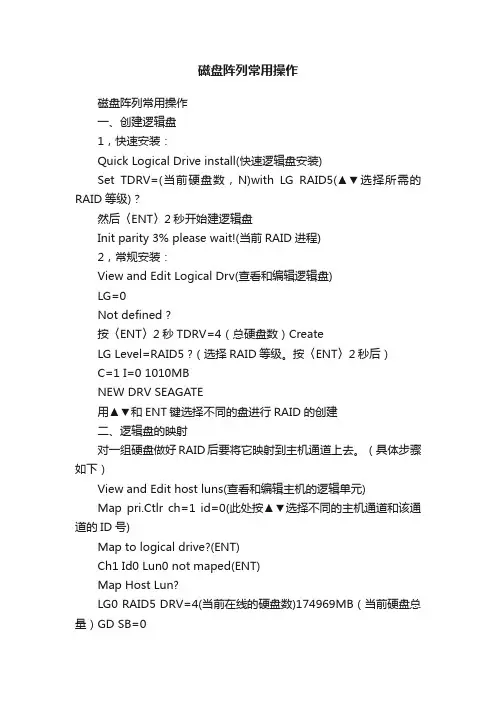

磁盘阵列常用操作
磁盘阵列常用操作磁盘阵列常用操作一、创建逻辑盘1，快速安装：Quick Logical Drive install(快速逻辑盘安装)Set TDRV=(当前硬盘数，N)with LG RAID5(▲▼选择所需的RAID等级)？然后〈ENT〉2秒开始建逻辑盘Init parity 3% please wait!(当前RAID进程)2，常规安装：View and Edit Logical Drv(查看和编辑逻辑盘)LG=0Not defined ?按〈ENT〉2秒TDRV=4（总硬盘数）CreateLG Level=RAID5 ?（选择RAID等级。
按〈ENT〉2秒后）C=1 I=0 1010MBNEW DRV SEAGATE用▲▼和ENT键选择不同的盘进行RAID的创建二、逻辑盘的映射对一组硬盘做好RAID后要将它映射到主机通道上去。
（具体步骤如下）View and Edit host luns(查看和编辑主机的逻辑单元)Map pri.Ctlr ch=1 id=0(此处按▲▼选择不同的主机通道和该通道的ID号)Map to logical drive?(ENT)Ch1 Id0 Lun0 not maped(ENT)Map Host Lun?LG0 RAID5 DRV=4(当前在线的硬盘数)174969MB（当前硬盘总量）GD SB=0LG0 PART=174969MB？（选择分区号）CH2 ID0 LUN0 MAP TO LG=0 PRT=0？（ENT做最后一次确认）三、通道与通道转换控制器有3-4个通道，通过加插子板可以扩展到6-8个，且每个通道能定义为主机通道或硬盘通道。
View and edit scsi channelsCh0=Drive (选择不同的通道进行转换)Redefine channel mode(重新定义通道模式)？Redefine? Chl=0 to host channel(将通道0定义成host通道)Change setting do reset ctrl?(重新启动)四、通道的传输速率：每个通道速率最好应与主机适配卡或硬盘速率一致，通常主机适配卡速率以数据传输速度表示，而本阵列通道以总线时钟频率表示，由于总线数据传输宽度是２字节（１６位）所以时钟频率乘２即得数据传输速率view and edit scsi channelch0=drive pid=7(当前通道ＩＤ号)sid=NA SXF=20.0M(可选择不同的通道) set transfer speedchl=0 clk=20.0M change to =20.0M?(按▲▼选择不同的通道传输率)五、通道ＩＤ号的设置同一个SCSI总线上的SCSI设备必须具有不同的ID号，主机通道直接与主机的适配卡相连，设置主机通道的ID时应避免与主机适配卡本身或其上与之相连的设备冲突。
存储设备扩容方案
存储设备扩容方案随着科技的不断发展和数据量的不断增加，存储设备扩容已经成为许多企业和个人用户面临的重要问题。
在选择存储设备扩容方案时，我们需要考虑存储容量、数据安全性、成本效益等多个因素。
本文将介绍几种常见的存储设备扩容方案，帮助读者更好地选择适合自身需求的方案。
一、硬盘扩容方案硬盘是常见的存储设备，扩容硬盘是一种常见且经济实惠的解决方案。
可以通过增加硬盘容量或者增加硬盘数量来实现存储设备的扩容。
在选择硬盘扩容方案时，需要考虑硬盘类型（如机械硬盘或固态硬盘）、接口类型（如SATA、SAS、NVMe等）、转速、缓存大小等因素，以确保硬盘的性能和稳定性满足需求。
同时，还应考虑硬盘的寿命和可靠性，选择具备良好口碑的品牌和型号。
二、网络存储扩容方案随着云计算和大数据时代的到来，网络存储设备也成为存储扩容的重要选择之一。
通过网络存储设备，用户可以将数据集中存储于网络存储设备中，多台计算机可以共享数据，提高数据访问的效率。
常见的网络存储设备有NAS（网络附加存储）和SAN（存储区域网络）等，用户可以按需选择适合自身需求的网络存储设备。
三、云存储扩容方案随着云服务的普及，云存储成为一种便捷且可靠的存储扩容选择。
云存储将数据存储在云服务提供商的服务器上，用户可以通过互联网访问自己的数据。
云存储方案具有弹性、高可用性和可扩展性等优势，同时也不需要用户自行购买设备和维护设备。
用户可以根据自身需求选择公有云存储或私有云存储，以及适合自身业务的云存储提供商。
四、RAID扩容方案RAID（冗余阵列磁盘），指通过两台或多台硬盘组合而成的存储单元。
通过RAID扩容，可以实现存储容量的扩大和数据冗余的提升。
常见的RAID级别有RAID 0、RAID 1、RAID 5、RAID 10等，用户可以根据自身需求选择合适的RAID级别。
RAID扩容方案需要注意的是，扩容时需要确保硬件和软件的兼容性，并且需要备份重要数据以避免数据丢失的风险。
hp集成RAID设置及在线扩容
注意：热备用磁盘上不存储任何的用户数据，所以系统配置了热备用磁盘后，可用逻辑盘空间会相应减少。服务器上存储的数据只能从带有冗余的逻辑驱动器上进行重建，即在RAID 0阵列中配置热备用磁盘是根本不起作用的。如果自动重建不可用或重建率设置为0，阵列中有磁盘损坏后，系统不会自动把坏盘上的数据重建到热备用盘上，这时需要通过“HP NetRAID Assistant”软件手工进行重建操作。
现在我们就可以在线扩容了，把一个相同容量的物理盘（在此为9G）插到一个空的热交换存储槽中， 在Windows NT下运行HP NetRAID Assistant软件（惠普服务器的随机光盘中有此软件），在“Logical Devices”和“Physical Devices”列表框中分别选择逻辑驱动器和新添加的物理驱动器，然后选择菜单中的“Logical Drive → Change Config → Add Capacity”，此时系统将进行重构（reconstructs），把四个9G磁盘的RAID 5转变为五个盘的RAID 5（如图7）。重构是在后台操作的，所以在此过程中不要关闭服务器。重构的速率主要与驱动器的性能和系统数据的多少有关，一般可以达到80-180MB每分钟。重构完成后，打开磁盘管理器，选择可用空间，建立一个9G的主分区，格式化此分区就可以获得一个新的逻辑驱动器。
HP服务器RAID的设置2008/10/24 15:471、使用惠普服务器集成的NetRAID控制器
惠普服务器中有一个集成的磁盘阵列控制器，通过它可以配置服务器中的磁盘组成RAID，使系统中存储的数据更安全可靠。我们可以如下操作使NetRAID可用。
首先在服务器启动过程中，出现“Press to enter SETUP”提示时，按F2键进入SETUP，修改服务器的BIOS设置。在服务器的BIOS设置界面中，选择“User Preferences”项，确认“Integrated HP NetRAID”所对应的内容为“Enabled”，并且把它的下一级选项“Included SCSI_A Channel”设为“Yes”，即把磁盘阵列控制器设为可用，并把服务器上的SCSI A通道包括在磁盘阵列控制器中。按F10键保存设置并退出BIOS，重新启动服务器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RAID磁盘阵列扩容
系统管理- WIKI
这里我们讨论服务器硬盘空间不足时，我们有什么方法可以扩充原有虚拟磁盘的空间，而无需删除上面的数据。
演示快速入口：
联机容量扩充(OCE)
RAID 级别迁移(RLM)
简介
我们可通过扩充容量和/ 或改变RAID 级别的方式来重新配置联机虚拟磁盘。
注：跨接式虚拟磁盘（如RAID 10、50 和60）无法重新配置。
注：重新配置虚拟磁盘时一般会对磁盘性能有所影响，直到重新配置完成后为止。
联机容量扩充(OCE) 可通过两种方法实现。
•如果磁盘组中只有一个虚拟磁盘，而且还有可用空间可供使用，则可在可用空间的范围内扩充虚拟磁盘的容量。
•如果已创建虚拟磁盘，但虚拟磁盘使用的空间未达到该磁盘组大小的上限，则剩有可用空间
通过Replace Member （更换成员）功能使用较大的磁盘更换磁盘组的物理磁盘时也可以获得可用空间。
虚拟磁盘的容量也可以通过执行OCE 操作来增加物理磁盘的数量进行扩充。
RAID 级别迁移(RLM) 是指更改虚拟磁盘的RAID 级别。
RLM 和OCE 可同时实现，这样虚拟磁盘可同时更改RAID 级别并增加容量。
完成RLM/OCE 操作后，不需要重新引导。
要查看RLM/OCE 操作可行性列表，请参阅下表。
源RAID 级别列表示执行RLM/OCE 操作之前的虚拟磁盘RAID 级别，目标RAID 级别列表示操作完成后的RAID 级别。
注：如果控制器包含的虚拟磁盘数目已达最大值，则不能再对任何虚拟磁盘进行RAID 级别迁移或容量扩充。
注：控制器将所有正在进行RLM/OCE 操作的虚拟磁盘的写入高速缓存策略更改为直写式，直到RLM/OCE 完成。
RAID级别迁移：
下面，我们来演示一下两种情形下磁盘的扩容：
联机容量扩充 (OCE)
实验的情景是：有一台R620服务器，两个硬盘驱动器。
Drive C：是RAID1的阵列，安装操作系统；Drive D：是10GB的RAID1阵列，装有数据文件。
如图：
我们重启服务器，按CTRL-R进入PERC BIOS 管理界面查看一下RAID的配置：
其中10GB的虚拟磁盘建立在一个总容量278GB的RAID1阵列上，该阵列还留有268GB的剩余空间。
我们准备使用这些剩余空间，将10GB的虚拟磁盘扩充到50GB以上。
注：我们下面的演示，在PERC BIOS管理界面里进行。
但是实际的操作，在OMSA GUI管理界面里也可以完成。
后一个RLM的演示，我们将在OMSA管理界面里进行：
1.高亮选中需要扩容的虚拟磁盘VD1，按F2，在弹出菜单里选Expand VD size
2. 输入需要扩容的空间百分比15%，下面会显示扩容后的估计虚拟磁盘大小。
然后选择Resize按钮
3. 管理界面回到主页面，选中VD1，可以看到空间已经变成50GB，且右侧显示后台初始化在进行中。
这里的初始化是对新加入的空白区的初始化，并不会删除原有数据。
4. 初始化结束后，服务器重启回到操作系统。
我们在服务器管理器的磁盘管理器里可以看到，原来的磁盘1 已经增加了40.33GB的空余空间。
5. 下面做Drive D：的空间扩展。
鼠标右击Drive D：在弹出菜单里选择扩展卷
6. 进入扩展卷向导，点击“下一步”
7. 选择需要扩展的卷，已经希望扩展的大小。
我们使用默认值，即全部空余空间，下一步
8.确认执行的操作，下一步
9. 任务完成，Drive D：已经成功扩容到50GB
10. 再次确认文件系统的新空间50GB，以及原有的数据文件都得到保存RAID 级别迁移 (RLM)
下面我们来看看RLM，这种扩容方法可以通过改变RAID阵列的级别，或者往阵列里添加新的硬盘成员，来实现容量的扩展。
我们来做一个演示，如何将RAID1扩展成由4个硬盘组成的RAID5，从而实现容量的扩展：
关于OMSA控制台的安装，请看RAID磁盘成员的在线管理和维护片头的说明
1. 登录OMSA控制台，查看一下阵列的配置信息：这里有两个RAID1阵列，VD0在第一个RAID1上，安装有操作系统，我们不做操作。
VD1使用了另一个RAID1的200GB空间，该RAID1还余有78GB空余空间。
看看资源管理器，VD1对应的Drive D：存有用户数据：
2. 在VD1的可用任务里选择“重新配置”，点击执行
3. 顺带提一下，因为VD1所在的RAID1还有78GB剩余空间，如果想在OMSA管理界面里做OCE也是可以的，可以在这里的界面里点击“扩展容量”
然后就可以看到和上面OCE章节里相似的配置界面做OCE扩展，这里就不演示了。
4. 原来的RAID1由ID=02,03的硬盘组成，我们追加ID=04,05的空闲硬盘，点击“继续”
5. 选择新的RAID级别为RAID-5，注意提示：新的容量将变为600GB，点击“继续”
6. 确认配置信息，点击“完成”
7. VD1进入RLM扩展状态，我们可以在OMSA管理器里看到百分比进度，直至完成
8. 检查确认VD1扩展进程结束，级别已经显示为RAID5，成员变为ID=02~-05硬盘
9. 退出OMSA，我们注意到，在windows磁盘管理器及资源管理器里，扩展的新空间还未生效，还是200GB
10. 重启服务器，进入PERC BIOS里查看，服务器经重启后，新的空间生效了
11.服务器重启，重新进入操作系统，这次在磁盘管理器里，我们就可以看到多出来的未分配空间了。
12. 请按照OCE介绍里，卷扩展的步骤扩展Drive D：，至此演示完成。
