桩基检测实施方案
桩基检测方案
桩基检测方案一、背景介绍桩基是建造工程中常用的基础形式之一，其质量和稳定性对整个建造结构的安全性至关重要。
因此，对桩基进行有效的检测是保证工程质量的关键环节。
本文将针对桩基检测方案进行详细介绍。
二、桩基检测的目的桩基检测的目的是评估桩基的质量和稳定性，并及时发现潜在的问题，以便采取相应的措施进行修复或者加固。
主要包括以下几个方面的内容：1. 桩基质量评估：通过对桩基的物理性质、强度和稳定性进行检测，评估桩基的质量是否符合设计要求。
2. 桩身检测：对桩身进行超声波检测，确定桩身的完整性和质量状况，以及是否存在裂缝、空洞等问题。
3. 桩端检测：通过对桩端的承载力进行测试，评估桩基的承载能力是否满足设计要求。
4. 桩身与桩端连接检测：检测桩身与桩端之间的连接是否坚固可靠，以及是否存在腐蚀、变形等问题。
三、桩基检测的方法和工具桩基检测可以采用多种方法和工具进行，具体选择的方法和工具应根据实际情况进行综合考虑。
以下是常用的桩基检测方法和工具：1. 钻孔取样法：通过钻孔取样，获取桩身和桩端的土样，进行实验室测试，评估桩基的质量和强度。
2. 超声波检测法：利用超声波技术对桩身进行无损检测，可以检测桩身的完整性、质量状况以及存在的缺陷。
3. 静载试验法：通过施加静载荷，测量桩基的变形和承载能力，评估桩基的稳定性。
4. 动力触探法：利用动力触探仪对桩基进行触探测试，评估桩基的质量和稳定性。
5. 桩基位移监测：通过安装位移传感器，实时监测桩基的位移和变形情况，评估桩基的稳定性。
四、桩基检测方案的步骤和流程桩基检测方案的步骤和流程应根据具体情况进行制定，以下是普通的桩基检测方案步骤和流程：1. 确定检测目的和范围：明确桩基检测的目的和需要检测的桩基范围，包括桩基的类型、数量和位置等。
2. 选择检测方法和工具：根据桩基的具体情况，选择适合的检测方法和工具，如钻孔取样法、超声波检测法等。
3. 制定检测计划：根据检测目的和范围，制定详细的检测计划，包括检测的时间、地点、人员和设备等。
桩基础检测实施方案
桩基础检测实施方案一、背景介绍。
桩基础是建筑工程中常见的一种基础形式，它承担着建筑物的荷载传递和地基承载的重要作用。
为了确保桩基础的安全可靠性，进行桩基础的检测工作显得十分重要。
本文档旨在提出桩基础检测的实施方案，以确保工程质量和安全。
二、检测前准备。
1.确定检测目的，明确桩基础检测的目的和要求，包括检测范围、检测标准等。
2.检测方案制定，根据实际情况确定桩基础的检测方案，包括检测方法、仪器设备、人员配备等。
3.检测前调研，对桩基础的设计图纸、施工记录等进行调研，了解桩基础的具体情况。
三、检测方法选择。
1.非破坏检测方法，包括超声波检测、地质雷达检测等，适用于对桩基础内部结构和质量进行评估。
2.破坏检测方法，包括取芯检测、静载试验等，适用于对桩基础的承载力和变形特性进行评估。
四、检测实施。
1.检测前准备，对检测仪器设备进行检查和校准，保证检测的准确性和可靠性。
2.检测方案执行，根据制定的检测方案，对桩基础进行检测，记录检测数据和现场情况。
3.实时监测，在检测过程中，对桩基础的变化情况进行实时监测，及时发现问题并采取相应措施。
五、检测结果分析。
1.数据处理，对检测得到的数据进行处理和分析，得出桩基础的结构和质量情况。
2.问题诊断，对检测中发现的问题进行诊断分析，找出问题的原因和解决方案。
3.报告编制，编制桩基础检测报告，提出相应的处理意见和建议。
六、检测总结和建议。
1.总结经验，总结桩基础检测的经验和教训，为今后类似工程提供参考。
2.改进建议，根据检测结果，提出桩基础改进建议，以提高桩基础的质量和安全性。
七、结束语。
桩基础检测是保证建筑工程质量和安全的重要环节，只有通过科学、严谨的检测工作，才能确保桩基础的安全可靠。
希望本文档提出的桩基础检测实施方案能为相关工程提供参考，确保工程质量和安全。
桩基检测计划(方案)
1、《广东省公路工程基桩检测工作实施意见》 (粤交监督[2005]381 号文)2、《花都大道 (机场北进场路口至红棉大道段) 扩建改造工程两阶段施工图 设计》根据《关于发出《广东省公路工程基桩检测工作实施意见》的通知》 (粤交 监督[2005]381 号文)的文件精神，以及交通运输部现行规范和本项目工程建设 的实际情况。
根据《公路工程基桩动测技术规程》 (JTG/T F81-01-2004)第 3.1.3 规定， 基桩检测宜按如下频率进行。
注：①表中所列的频率为指导性频率；②确定各种检测方法频率时，宜根据如下原则：当桩的长度≥50m ，桩的直径≥1.8m ， 桩的长径比≤5 的桩，不宜采用低应变反射波法检测；③特殊墩台是指桥梁结构对桩基受力有特殊要求的墩台，如悬索桥、斜拉桥主墩等； ④中小桥基桩钻孔抽芯法频率可以每标段为计数单元； ⑤各桥梁具体检测方法及频率由建设单位组织确定，并应在该桥梁基桩开工之前确定。
特大桥 大桥中小桥特殊主墩70%30%3%同时不少于 2 根，群桩基础每墩不少于 1 根。
桥梁分类检测方法超声波法低应变反射波法钻孔抽芯法特殊主墩100%－ 3%普通墩台50%50%2% 普通墩台50%50%2%50%50%1~2%按花都大道(机场北进场路口至红棉大道段)扩建改造工程两阶段施工图设计中说明：基桩依据《建造地基基础检测规范》 (DBJ150007-60－2022 广东省标准)等相关规程规范进行桩身完整性、承载力及抗拔力的检测。
所有基桩均采用底应变进行完整性检测，检测合格者仍需抽取不少于总桩数的 10%的基桩进行钻芯检测，桩身完整性检测合格的基桩应进行承载力及抗拔力检测，检测桩数不少于总桩数的 1%，而且不小于 3 根。
施工钻孔灌注桩的成孔和桩身施工质量等各项测试和施工要求按《建造基坑支护技术规程》(JCJ 120－2022)执行，采用低应变动测法检测桩身的完整性，检测数量不小于总桩数的 20%，而且不得少于 5 根。
桩基础检测项目实施方案
桩基础检测项目实施方案一、前言。
桩基础是建筑工程中重要的基础形式之一，其质量直接关系到整个建筑物的安全稳定。
因此，对桩基础的检测工作显得尤为重要。
本文档旨在就桩基础检测项目的实施方案进行详细介绍，以期能够为相关工程人员提供参考和指导。
二、检测前准备工作。
1. 检测前的资料准备。
在进行桩基础检测前，需要充分准备相关桩基础设计图纸、施工记录、监理日志等资料，以便对比分析和查阅。
2. 检测仪器设备准备。
确保检测仪器设备的准备齐全和完好，包括但不限于超声波检测仪、动力触探仪、桩顶水平位移仪等。
三、检测方案制定。
1. 检测内容确定。
根据实际情况确定桩基础的检测内容，包括桩身的质量、桩顶位移、桩底承载力等。
2. 检测方法选择。
根据桩基础的具体情况，选择合适的检测方法，如超声波检测、动力触探、静载荷试验等。
3. 检测方案制定。
根据检测内容和方法，制定详细的检测方案，包括检测的具体步骤、仪器设备的使用方法、数据采集和处理方法等。
四、检测实施。
1. 检测前的准备工作。
在进行桩基础检测前，需要对检测仪器设备进行检查和校准，确保其正常工作；对施工现场进行勘察，确定检测点位和布置方式。
2. 检测操作流程。
按照制定的检测方案，进行桩基础的检测操作，确保每个步骤的准确执行和数据的准确采集。
3. 数据处理和分析。
对采集到的数据进行处理和分析，得出桩基础的实际质量、位移和承载力等相关参数。
五、检测报告编制。
1. 报告内容。
检测报告应包括桩基础的基本情况、检测方法和步骤、数据处理和分析结果、存在的问题和建议等内容。
2. 报告格式。
检测报告应按照相关规范和标准进行编制，格式规范、内容完整、文字简洁明了。
六、总结。
桩基础检测项目的实施方案是桩基础工程质量管理的重要环节，只有严格按照规定的方案进行实施，才能保证桩基础的质量和安全。
希望本文档能够对相关工程人员在桩基础检测项目实施方面提供一定的帮助和指导。
七、附录。
1. 检测仪器设备清单。
桩基工程测量施工方案
桩基工程测量施工方案一、项目概况桩基工程是指在土地基中安设桩基，将承受的荷载传递到地层深处，以提高地基承载力和稳定性。
桩基测量施工是整个桩基工程的重要环节，对于保证桩基施工质量和安全具有重要作用。
本文将对桩基测量施工方案进行详细介绍。
二、测量前的准备工作1. 完成地质勘探和设计：在进行桩基测量施工前，需要完成地质勘探和设计工作，了解地质情况和桩基的设计参数，以便确定桩基的类型、布置和施工要求。
2. 确定测量控制点：确定桩基测量的控制点和基准点，以保证测量结果的准确性和可靠性。
3. 确定测量方法和仪器：根据桩基的类型和要求，选择合适的测量方法和仪器，包括静载试验仪、动载试验仪、超声波仪等。
4. 制定测量施工方案：根据地质情况、设计要求和测量方法，制定详细的测量施工方案，并组织实施。
三、测量施工过程1. 桩基定位测量：在进行桩基施工前，需要进行桩基的定位测量，确定桩基的位置和布置，以便后续的施工。
2. 桩基入土控制：在进行桩基的入土施工过程中，需要对桩基的垂直度、位置和水平度进行实时监测和控制，确保桩基的安全和稳固。
3. 桩基质量检测：在桩基施工完成后，需要对桩基的质量进行检测，包括静载试验、动载试验和超声波检测等，以验证桩基的承载能力和质量。
四、测量施工安全措施1. 安全培训和教育：对参与桩基测量施工的人员进行安全培训和教育，提高安全意识和技能水平。
2. 安全防护设施：在施工现场设置必要的安全防护设施，包括警示标志、隔离设施、安全网等，以确保施工安全。
3. 安全监测：在进行桩基测量施工过程中，需要进行安全监测，包括桩基的垂直度、位置和水平度监测，以及施工现场的安全情况监测，发现并处理安全隐患。
五、测量施工质量控制1. 测量精度控制：在进行桩基测量施工过程中，需要控制测量精度，确保测量结果的准确性和可靠性。
2. 资料记录和分析：对桩基测量实施过程进行详细的资料记录和分析，包括测量数据和结果，以便后续的施工质量评估和验收。

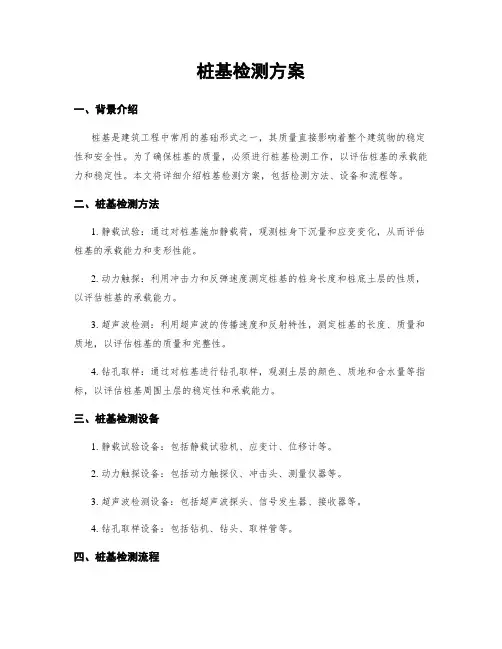

桩基检测方案
桩基检测方案一、背景介绍桩基是建筑工程中常用的基础形式之一，其质量直接影响着整个建筑物的稳定性和安全性。
为了确保桩基的质量，必须进行桩基检测工作，以评估桩基的承载能力和稳定性。
本文将详细介绍桩基检测方案，包括检测方法、设备和流程等。
二、桩基检测方法1. 静载试验：通过对桩基施加静载荷，观测桩身下沉量和应变变化，从而评估桩基的承载能力和变形性能。
2. 动力触探：利用冲击力和反弹速度测定桩基的桩身长度和桩底土层的性质，以评估桩基的承载能力。
3. 超声波检测：利用超声波的传播速度和反射特性，测定桩基的长度、质量和质地，以评估桩基的质量和完整性。
4. 钻孔取样：通过对桩基进行钻孔取样，观测土层的颜色、质地和含水量等指标，以评估桩基周围土层的稳定性和承载能力。
三、桩基检测设备1. 静载试验设备：包括静载试验机、应变计、位移计等。
2. 动力触探设备：包括动力触探仪、冲击头、测量仪器等。
3. 超声波检测设备：包括超声波探头、信号发生器、接收器等。
4. 钻孔取样设备：包括钻机、钻头、取样管等。
四、桩基检测流程1. 确定检测范围：根据工程需求和设计要求，确定要检测的桩基范围。
2. 选择检测方法：根据桩基类型和工程特点，选择合适的检测方法。
3. 准备检测设备：根据选定的检测方法，准备相应的检测设备。
4. 实施桩基检测：按照选定的检测方法和流程，对桩基进行检测，记录相关数据。
5. 数据分析和评估：对检测数据进行分析和评估，判断桩基的质量和稳定性。
6. 编写检测报告：根据检测结果，编写桩基检测报告，包括检测方法、设备、数据和评估结论等内容。
五、桩基检测的意义和作用1. 确保工程质量：通过桩基检测，能够及时发现桩基存在的问题和隐患，及时采取措施进行修复和加固，确保工程质量。
2. 保证工程安全：桩基是建筑物的承重部分，其稳定性直接关系到整个建筑物的安全性，通过桩基检测，能够评估桩基的承载能力，保证工程安全。
3. 提高工程效率：桩基检测可以帮助工程人员了解桩基的质量和性能，有针对性地采取措施，提高工程施工效率。
基桩工程检测方案怎么写
基桩工程检测方案怎么写一、引言基桩是土木工程中常用的一种地基处理方式。
基桩可分为灌注桩、钻孔灌注桩、钻孔桩、钻孔承台桩等。
基桩的质量直接关系到工程的安全性和可靠性，因此对基桩进行检测是非常重要的。
本文针对基桩工程的检测制定了一套完善的检测方案，以保障基桩工程的质量和安全性。
本检测方案分为前期准备、实验室测试和现场测试三个阶段进行，通过对基桩的质量进行检测，以确保其符合设计要求，并尽可能避免工程质量问题。
二、前期准备1. 基桩设计文件的获取在开始检测之前，需要从工地或设计单位获取基桩的设计文件，包括设计图纸、规范要求、检验记录等资料。
通过仔细分析设计文件，可以了解基桩的主要技术参数和设计要求，有助于确保检测工作的准确性和完整性。
2. 相关设备和人员的准备在开始检测前，需要准备好相应的实验室设备和现场测试设备。
实验室设备主要包括混凝土强度检测仪、钢筋探伤仪、超声波探伤仪、压力仪等。
现场测试设备主要包括深度检测仪器、电子动态套环、钢筋探伤仪、超声波探伤仪等。
另外，需要合格的检测人员和相关工作人员，确保检测工作的专业性和准确性。
3. 安全措施的准备基桩检测工作需要在现场进行，因此必须做好安全防护工作。
在工作前，需要做好现场安全检查，确保现场设施和设备完好，保障检测人员和现场工作人员的人身安全。
三、实验室测试1. 配料和制样基桩中的混凝土是基桩承受荷载的主要构件，因此混凝土的质量直接关系到基桩的安全性和可靠性。
在实验室测试阶段，需要对基桩中混凝土的配料和制样进行测试，包括混凝土试块的制作和强度测试。
2. 混凝土强度测试混凝土的强度测试是基桩检测的重要环节。
通过混凝土的抗压强度测试和拉伸强度测试，可以了解基桩混凝土的质量状态，验证其强度是否符合设计要求。
3. 钢筋探伤基桩中的钢筋是增加基桩抗压和抗拉能力的重要构件。
在实验室测试阶段，需要对基桩中的钢筋进行探伤，以确保钢筋的数量和布置符合设计要求，保证基桩的安全性和稳定性。
桩基检测方案
桩基检测方案
标题：桩基检测方案
引言概述：桩基检测是建筑工程中非常重要的一环，通过科学合理的检测方案可以确保桩基的质量和稳定性，保障建筑物的安全。
本文将介绍桩基检测的一般方案及其重要性。
一、桩基检测的目的
1.1 确保桩基的承载力符合设计要求
1.2 检测桩基的质量和工艺是否合格
1.3 预防桩基在使用过程中出现问题，保障建筑物的安全
二、桩基检测的方法
2.1 静载试验：通过施加静载来测试桩基的承载性能
2.2 动载试验：通过施加振动或冲击力来测试桩基的动力特性
2.3 无损检测：利用声波、电磁波等无损检测技术对桩基进行检测
三、桩基检测的工具
3.1 静载试验仪：用于施加静载并记录桩基的变形和承载性能
3.2 动载试验仪：用于施加动载并记录桩基的动力响应
3.3 无损检测仪器：如超声波探伤仪、地质雷达等
四、桩基检测的步骤
4.1 前期准备：确定检测方案、选择检测方法和工具
4.2 实地操作：根据实际情况进行桩基检测
4.3 数据分析：对检测数据进行分析和评估，得出结论
五、桩基检测的重要性
5.1 保障建筑物的安全
5.2 避免工程质量问题
5.3 提高桩基的使用寿命和稳定性
结论：桩基检测是建筑工程中不可或缺的环节，只有通过科学合理的检测方案和方法，才能确保桩基的质量和安全，为工程的顺利进行提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桩基超声波检测施工方案
一、工程概况
1.1. 项目概况
本工程位于清镇市云岭东路，建筑总面积为24481.26㎡，其中3#楼建筑面积为6691.22㎡，4#楼建筑面积为4246.56㎡，5#楼建筑面积为4598.55㎡，地下室建筑面积为6090.88㎡，局部商业面积为2854.05㎡。
结构类型为框支剪力墙结构。
基础结构形式为人工挖孔桩和独立基础。
参建单位基本情况
1.2. 基础设计概况:
1.2.1、主要结构设计指标
建筑物重要性类别为丙类抗震设防；本工程结构安全等级为二级，设计使用年限为50年，抗震强度等级为六级；建筑物安全等级为二级；抗震设防烈度为7度；建筑物场地类别为Ⅰ类；基础设计等级为丙级。
混凝土结构的环境类别 : ±0.000以下 ,屋面及外露处 : 二a类。
室内正常环境 : 一类
1.2.2、环境类别：±0.000以下为二a类。
1.2.3、基础类型：人工挖孔桩。
1.2.4、桩基混凝土强度等级：挖孔桩C25；
1.2.5、砼耐久性要求：环境类别二a类；
1.2.6、保护层厚度：孔桩钢筋50mm。
1.2.7、钢筋：φ为HPB300级，Φ为HRB400级。
1.2.8、设计本工程场地内持力层上部土层分布为素填土和强风化基岩，桩基和独基持力层为完整中风化白云岩。
1.3、场地地质状况
1.3.1. 地层岩性
根据现场地质调查及钻探揭示，场地上履土层为杂填土（Q4ml）、红粘土（Q4el+dl）、下伏基岩为三叠系上统关岭组（T2g）中厚层状白云岩。
1.3.
2. 不良地质现象
场区地下水埋藏较深。
场地岩体的岩溶化程度较强烈，基岩面起伏面较大，存在较大的溶槽。
场地岩溶发育等级属岩溶强发育区。
二、桩基超声波检测方案
根据《建筑桩基技术规范》（JGJ94-2008）、《建筑基桩检测技术规范》（JGJ106-2003）及设计要求，本工程按照单体建筑桩数的10%采用超声波法检测桩身完整性，判定桩身缺陷程度及位置。
2.1、桩基超声波检测数量及位置确定原则
2.1.1地质条件复杂可能影响施工质量的桩。
2.1.2同类型桩随机均匀分布。
2.1.3超声波检测以桩数的10%为抽测，具体数量和位置由建设单位、监理单位和施工单位共同确定。
2.1.4低应变检测应是全数检测。
根据上述原则，本工程桩基超声波检测数量及位置见下表：
桩基超声波检测数量及位置一览表
2.2、检测时间：采用低应变和超声波检测时，受检桩的桩心砼强度不得低于设计强度的70%。
2.3、埋设桩位
避免因砼浇筑时对声测管破坏影响超声波检测的顺利完成。
除了对由建设单位、建立单位和施工单位确定的超声波受检桩位全数埋设外，每栋房屋桩基础另外选定两根桩同样埋设声测管，以作备用。
2.4、声测管埋设根数
本工程桩基直径为900mm、1000mm、1100mm、1200mm、1500、900*1600mm、1000*19000mm、1100*1700mm、1000*2500mm、900*1300mm、1000*1800mm、1000*2500mm、1000*2400mm、1000*2000mm，按照《建筑基桩检测技术规范》（JGJ106-2003）以及设计要求，每根受检桩应埋设三根声测管。
2.5、埋设管管材选择
根据桩基检测设备需要，声测管的净空直径不得小于40mmm，可选用钢管或PVC管。
本着节约及施工方便的原则，本工程选用直径为50mm的加厚型PVC硬塑胶管材，底端用配套堵头堵死，中间连接采用配套直接头胶粘连接。
2.6、埋设方法
A、埋设位置：根据超声波检测规范要求，每根桩埋设的三根声测管呈三角形布置（见图1）。
图1
B、标高确定：声测管的埋设深度应与灌注桩的底部平齐，管的上端与桩主筋钢筋平齐，同一根桩的声测管外露高度相同。
C、声测管布置：声测管应牢靠固定在钢筋笼内侧。
每1m间距设一个固定点，采用16#铁丝绑扎在桩基钢筋笼主筋上。
D、埋设步骤：钢筋笼吊装完成后由专人下井进行声测管的安装。
2.7、质量标准
2.7.1、成桩后声测管要求平行。
2.7.2声测管连接处应光滑过渡，各声测管口高度一致，保证声测管下端及接头位置严密不漏浆。
2.7.3、声测管内装满清水，上端采用粘胶带封闭严实，防止杂物落入其中。
三、成品保护
1、浇筑完成后，将管口覆盖，避免不必要的破坏。
2、管口胶带要经常检查，避免人为破坏。
四、施工注意事项
3.1、浇筑砼时，串筒和声测管保持一定间距，防止浇筑时声测管产生偏移。
3.2、声测管与主筋绑扎时，必须保证其不上下左右移动，且不得将声测管破坏。
3.3、在声测管安装过程中，安装人员必须要有足够的安全保证措施，以保证其施工安全。
3.4、
3．5、特殊情况下的砼浇筑。
如遇地下渗水量较大时，为保证桩基砼浇筑质量，必须采用导管按照水下砼浇筑工艺施工。
