pwm调速系统工作原理PWM调速系统工作原理一、引言PWM调速系统是一种常见的电子调速方式，广泛应用于各种电机驱动系统中。
本文将详细介绍PWM调速系统的工作原理，并逐步解释其工作过程。
二、PWM调速系统的基本原理PWM全称为脉宽调制（Pulse Width Modulation），是一种通过改变电源输入信号的脉冲宽度来实现调速的方法。
它利用开启和关闭开关设备的不同时间比例，来达到通过控制平均输出电压的目的。
三、PWM调速系统的组成部分PWM调速系统主要由以下几个组成部分构成：1. 控制信号产生器：用于产生调速的控制信号。
常见的控制信号可以是脉冲信号或直流电压信号。
2. 比较器：将控制信号与参考信号进行比较，并输出PWM信号。
3. 开关驱动器：根据PWM信号的变化，控制开关管件的开启和关闭，实现电源输入信号的调制。
4. 输出滤波电路：用于对调制后的电源输入信号进行滤波，以得到平均输出电压。
四、PWM调速系统的工作过程下面将逐步解释PWM调速系统的工作过程：1. 控制信号产生器产生调速的控制信号。
2. 控制信号与参考信号经过比较器进行比较。
3. 比较器输出PWM信号。
4. 开关驱动器根据PWM信号的变化，控制开关管件的开启和关闭。
4.1 当PWM信号为高电平时，开关管件关闭，电源输入信号通路断开。
4.2 当PWM信号为低电平时，开关管件开启，电源输入信号通路连接。
5. 开关管件的开启和关闭导致电源输入信号的周期性变化，同时也导致输出电压的周期性变化。
6. 输出滤波电路对周期性变化的输出电压进行滤波，以得到平均输出电压。
五、PWM调速系统的优势PWM调速系统具有以下几个优势：1. 调速范围广：通过改变PWM信号的脉冲宽度，可以实现广泛的调速范围。
2. 控制精度高：PWM调速系统可以根据需要调整脉冲宽度，从而精确控制输出电压。
3. 效率高：PWM调速系统采用开关管件进行调制，具有能量损耗小、效率高的特点。
pwm调速系统解释 -回复
pwm调速系统解释-回复PWM调速系统解释随着科技的不断进步和工业的快速发展，调速系统在许多领域变得越来越重要。
其中一种常见的调速方式是脉冲宽度调制（PWM）调速系统。
本文将介绍PWM调速系统的原理、应用和优势。
一、脉冲宽度调制（PWM）调速系统的原理在PWM调速系统中，通过改变信号的占空比，控制电源电压的大小，从而改变电机的速度。
具体来说，PWM调速系统在每个周期内发出一系列短暂的高频脉冲信号，每个脉冲信号由高电平和低电平组成。
高电平的持续时间称为脉宽，低电平的持续时间称为间隔。
通过改变脉冲的脉宽来控制电机的速度。
脉冲宽度调制的原理基于能量守恒定律。
在PWM调速系统中，电源电压的大小是不变的，因此根据能量守恒定律，电源输出的能量必须与电机负载吸收的能量相等。
当脉冲的脉宽增加时，电机得到的能量也增加，速度就会提高。
反之亦然，当脉冲的脉宽减小时，电机得到的能量减少，速度就会降低。
二、脉冲宽度调制（PWM）调速系统的应用PWM调速系统在许多领域都有广泛的应用。
以下是几个例子：1. 电动汽车：PWM调速系统用于控制电动汽车的电机，实现高效的能量转换和精确的速度调节，从而提高电动汽车的性能和续航里程。
2. 工业生产：PWM调速系统用于控制各种工业设备中的电机，如风机、泵等，实现精确的速度控制，提高生产效率和工艺质量。
3. 家用电器：PWM调速系统用于控制家用电器中的电机，如洗衣机、空调等，以实现不同的运行模式和节能。
4. 机器人技术：PWM调速系统用于控制机器人的电机，实现精确的运动和操作，提高机器人的灵活性和准确性。
5. 飞机和船舶：PWM调速系统用于控制飞机和船舶的引擎，实现可靠的动力输出和稳定的速度控制，提高交通工具的性能和安全性。
三、脉冲宽度调制（PWM）调速系统的优势与传统的调速方式相比，PWM调速系统具有以下几点优势：1. 高效能：PWM调速系统在能量转换过程中的损失较小，提高了系统的能效。
PWM调速系统的基本原理
PWM调速系统的基本原理PWM调速系统是一种通过改变信号的占空比来调节输出功率的电子调速系统。
它广泛应用于电机驱动、电源调节等领域。
PWM调速系统的基本原理是将输入电压转换为一系列具有不同占空比的脉冲信号，通过调节脉冲信号的占空比来改变输出功率。
1.输入电压转换：在PWM调速系统中，通常会使用电压转换器（如升压、降压或倒置转换器）将输入电压转换为适合于驱动电机的电压。
这个电压转换过程可以通过各种电力电子器件（如晶体管、二极管、开关等）来实现。
2.脉冲调宽：PWM调速系统将所需输出功率转换为一系列具有不同占空比的脉冲信号。
占空比是指脉冲信号中高电平时间与周期时间的比值。
占空比越大，输出功率越大。
3.开关控制：脉冲信号通过开关器件（如晶体管或开关管）来控制。
当脉冲信号处于高电平时，开关器件导通，输出电压施加到负载上；当脉冲信号处于低电平时，开关器件关断，输出电压为0。
4.滤波：PWM调速系统通过使用滤波器将开关器件的脉冲输出转换为平滑的输出信号。
滤波器通常是由电感、电容组成的低通滤波器。
它的作用是去除脉冲信号中的高频成分，使输出电压更加平稳。
5.反馈调节：PWM调速系统通常会采用反馈调节来实现稳定输出功率。
通过传感器或测量信号，系统可以监测到负载电流、电压或转速等参数，并将这些信号反馈给控制器。
控制器会根据反馈信号来调整脉冲信号的占空比，使输出功率保持在所需水平。
6.控制策略：控制器根据反馈信号进行适当的计算和决策，以调整脉冲信号的占空比。
常用的控制策略包括比例控制、积分控制、微分控制和PID控制等。
它们旨在使系统输出尽可能接近期望值，并具有良好的稳定性和动态性能。
总结来说，PWM调速系统通过将输入电压转换为具有不同占空比的脉冲信号，并通过滤波和反馈调节来实现对输出功率的精确控制。
该系统具有调节范围广、动态响应快、效率高等优点，因此在现代电子调速领域得到了广泛的应用。
单片机课程设计PWM直流电动机调速控制系统方案
单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。
具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。
本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。
电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。
通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。
电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。
关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。
目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。
2.4 PWM 软件实现错误!未定义书签。
第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。
18传统开发流程对比错误!未定义书签。
第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。
在这个系统中，生产机械可以自动控制。
随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。
以实现高速、高质量、高效率的生产。
在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。
基于PWM控制的直流电机自动调速系统设计
基于PWM控制的直流电机自动调速系统设计一、引言直流电机是工业中最常见的电动机之一，其工作原理简单，结构紧凑，控制方便，广泛应用于各行各业。
为了满足不同工况下的运行需求，需要设计一个自动调速系统来调整直流电机的转速。
本文将基于PWM控制方法设计一个直流电机自动调速系统。
二、系统设计1.系统结构直流电机自动调速系统的基本结构包括传感器、控制器、电源和执行器。
传感器用于检测电机的转速，控制器根据检测到的转速信号进行处理，并通过PWM控制方法调整电机的输入电压，从而实现自动调速。
2.传感器选择直流电机的转速检测一般使用霍尔效应传感器来实现。
霍尔传感器可以直接测量电机转子的位置，并根据位置变化来计算转速。
传感器输出的信号经过放大和处理后，可以作为控制器的输入信号。
3.控制器设计控制器是整个自动调速系统的核心部分。
控制器接收传感器的转速信号，并通过PID算法对电机的转速进行调节。
PID算法是一种经典的控制方法，可以根据当前的偏差、偏差变化率和偏差积分值来计算控制量。
在本系统中，控制器输出的控制量即为PWM信号。
4.PWM控制方法PWM（Pulse Width Modulation）控制方法是一种通过调整脉冲宽度来控制输出电压的方法。
在本系统中，PWM控制方法可以通过改变PWM信号的占空比来调整电机的输入电压。
当需要提高电机转速时，增加PWM信号的占空比；当需要降低电机转速时，减小PWM信号的占空比。
通过反馈控制，控制器可以根据实际转速信号不断调整PWM信号的占空比，从而实现电机的自动调速。
5.电源选择在直流电机自动调速系统中，电源需要提供稳定的直流电压以供电机正常工作。
一般可选择线性稳压器或开关稳压器来提供所需的直流电压。
在选择电源时，需要考虑电机的功率和电源的效率，以确保系统的稳定性和可靠性。
6.执行器选择执行器是将控制信号转换为实际操作的部分。
在直流电机自动调速系统中，执行器可选择光耦隔离器和驱动芯片来实现PWM信号控制。
pwm调速系统解释 -回复

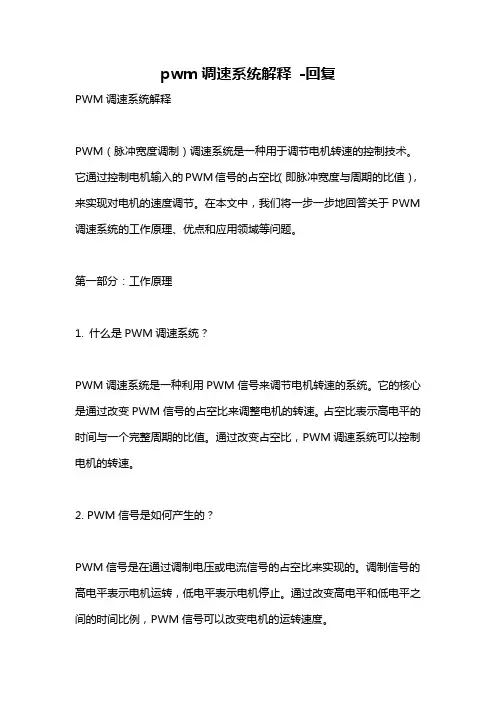

pwm调速系统解释-回复PWM调速系统解释PWM（脉冲宽度调制）调速系统是一种用于调节电机转速的控制技术。
