摄像机安装工艺
摄像机安装施工工艺
摄像机安装施工工艺目录1、施工步骤 (3)2、施工工艺设计 (3)（1）设备安装 (3)（2）接线 (4)（3）设备调试 (4)（4）系统调试 (4)（5）系统联调 (5)1、施工步骤●熟悉图纸（深化设计）●现场准备●设备安装、接线●设备调试●系统调试●系统联调2、施工工艺设计（1）设备安装●中心建筑物内管线施工尽量利用弱电线槽、桥架。
线槽、桥架不到之处需敷设钢管，条件不具备也可采用PVC塑料管。
弱电、弱电和视频电缆全部分设并分开穿管，不允许AC24V和DC12V低压电源线与视频电缆、控制电缆共管。
●必须在土建、装修工程结束后，各专业设备安装基本完毕，在安全、整洁的环境中安装摄像机。
●从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。
●摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。
安装高度：室内2.5-5m，室外3.5-10m。
●摄像机避免逆光安装。
●云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。
●云台一般安装在标准吊、支架或自制的台架上。
电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。
●云台解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。
●在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。
监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。
●机架底座与地面固定，安装竖直平稳，垂直偏差不超过2‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3cm，两个机柜中间缝隙不大于3cm。
对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于5mm。
控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距，在主要走道不小于1.5m，次要走道不小于0.8m；机架背面和侧面距离墙的净距不小于0.8m。

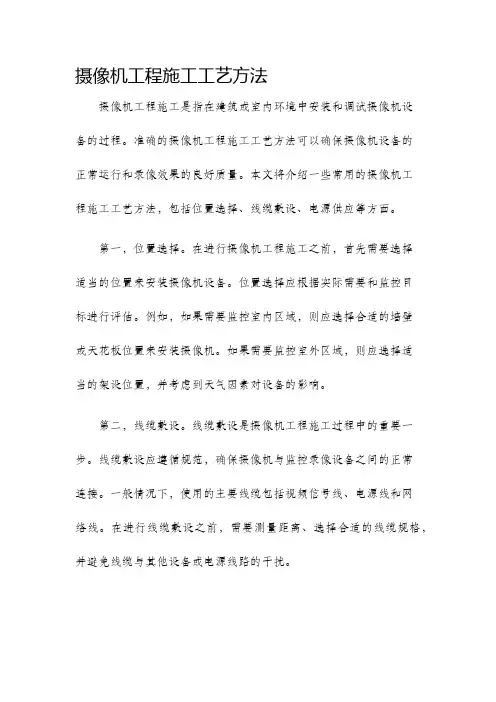

摄像机工程施工工艺方法
摄像机工程施工工艺方法摄像机工程施工是指在建筑或室内环境中安装和调试摄像机设备的过程。
准确的摄像机工程施工工艺方法可以确保摄像机设备的正常运行和录像效果的良好质量。
本文将介绍一些常用的摄像机工程施工工艺方法，包括位置选择、线缆敷设、电源供应等方面。
第一，位置选择。
在进行摄像机工程施工之前，首先需要选择适当的位置来安装摄像机设备。
位置选择应根据实际需要和监控目标进行评估。
例如，如果需要监控室内区域，则应选择合适的墙壁或天花板位置来安装摄像机。
如果需要监控室外区域，则应选择适当的架设位置，并考虑到天气因素对设备的影响。
第二，线缆敷设。
线缆敷设是摄像机工程施工过程中的重要一步。
线缆敷设应遵循规范，确保摄像机与监控录像设备之间的正常连接。
一般情况下，使用的主要线缆包括视频信号线、电源线和网络线。
在进行线缆敷设之前，需要测量距离、选择合适的线缆规格，并避免线缆与其他设备或电源线路的干扰。
第三，电源供应。
摄像机设备通常需要电源供应来正常运行。
在摄像机工程施工中，需要考虑电源供应的稳定性和安全性。
一般情况下，可以选择使用交流电源或直流电源来为摄像机设备供电。
在进行电源供应之前，需要确保供电线路符合国家电气安全标准，并进行必要的绝缘测试和保护措施。
第四，固定安装。
一旦位置选择和线缆敷设完成，需要将摄像机设备固定安装在适当的位置上。
固定安装应确保摄像机稳固地固定在墙壁、天花板或其他支撑平台上，并考虑到设备调整和维护的便利性。
第五，调试和测试。
在完成摄像机设备的安装后，需要进行调试和测试，以确保设备的正常运行和录像效果的优良。
调试和测试的内容包括视频信号质量、图像清晰度、焦距调整、亮度和对比度等参数的调整。
同时，还需要测试设备的远程访问和控制功能，以确保设备的远程监控和管理能力。
综上所述，摄像机工程施工工艺方法对于摄像机设备的正常运行和录像效果的质量至关重要。
合理的位置选择、规范的线缆敷设、稳定的电源供应、固定的安装以及调试和测试的完善是摄像机工程施工过程中需要重点关注的方面。
完整版)摄像机安装工艺
完整版)摄像机安装工艺摄像机安装的步骤如下：一、设备安装前的检查1.安装环境的检查：监控室的温湿度、光照度和通风等条件必须符合设备安装的要求。
摄像机的安装位置周围不能有干扰源或震动等。
2.设备的检查：设备外形必须完整，内外表面漆层也必须完好。
设备需要进行单个通电检查，确保没有异常情况。
在小范围内进行控制系统通电联合检查，确保各个设备都没有异常情况。
3.线缆的检查：线缆的布放必须符合设计要求。
线缆的通断、短路检查必须进行，并且线缆的标识必须正确。
二、设备安装要求1.摄像机的安装：安装位置必须尽可能达到最佳监视角度和监视重点。
摄像机支架的安装必须协调美观，垂直无偏差且牢固。
摄像机电源的安装需要周边通风良好，牢固，电源线需要良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）。
摄像机（带云台）的安装需要和支架、防护罩有机地连为一体，安装牢固。
线缆的安装需要视频线的焊接（或冷压）符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。
2.监控室设备的安装：机柜设备如矩阵主机等需要固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热。
各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，帮扎条理。
控制台设备如控制键盘等需要线缆的连接牢固、不松动，设备摆放合理，操作方便。
三、系统调试1.监控系统调试必须具备的条件：摄像机、机柜设备、控制台设备必须全部安装完毕。
土建及装饰工程必须基本完工。
现场需要具备良好的防潮、防腐、防尘性能。
2.监控系统的调试程序：摄像机视频输出测试；基本应用软件设定与确认；系统调试；系统的接线检查；系统通讯检查；系统监控性能的测试。
半球摄像机的安装工艺
半球摄像机的安装工艺对于壁挂式安装：选择在墙壁上，将相机放置的位置。
安装的位置贴到需要的位置。
钻四个通孔的中心的四个定位孔上的贴纸锤四个塑料产品包中提供的锚分为两个定位孔。
将相机固定在墙上，两个螺丝槽的塑胶锚的位置。
插入的孔，并用螺丝刀拧紧螺丝顺时针旋转。
将圆顶盖背面的摄像装置。
对于吊顶安装：将相机固定在所需的位置上，并用螺丝刀拧紧螺丝顺时针方向如下图所示，通过这两个孔每边的设备。
最好的地方安装摄像头是天花板。
将圆顶覆盖的摄像装置。
警告：不要将相机安装在柔软的材料。
摄像机可能会掉落并损坏。
如何调整镜头角度松开泛螺丝，然后向左或向右旋转镜头。
完成后，拧紧的泛螺丝。
松开该装置的两侧的倾斜螺钉上，然后向上或向下旋转的镜头。
选完成后，倾斜螺丝拧紧。
松开视频调整螺丝，然后调整镜头的方向。
完成后，拧紧的视频调节螺丝。
如何调整视角和聚焦范围释放的视角控制器和然后移动控制器，向左或向右调节的视角。
完成后，拧紧的视角控制器。
释放对焦控制器，然后移动控制器向左或向右调整的重点范围。
完成后，拧紧聚焦控制。
完成安装将可见的圆顶盖缓慢，直到它得到了最好的位置。
使用螺丝刀和连接的4个球型摄像装置的圆顶盖螺钉锁定牢固。
摄像机连接基本连接（不带POE）将电源适配器连接到相机设备。
使用一个RJ45以太网电缆将相机连接到以太网集线器。
Power over Ethernet (PoE) Connection以太网供电（PoE）的连接将相机连接到支持PoE的枢纽通过单一的以太网电缆。
将相机连接到非PoE集线器通过以太网供电设备器。
监控系统安装施工方案及工艺方法
一、项目背景随着我国经济的快速发展，安全防范意识日益增强，监控系统已成为各类企事业单位、公共场所、住宅小区等场所的重要安全保障设施。
为了确保监控系统的稳定、高效运行，本文将对监控系统安装施工方案及工艺方法进行详细阐述。
二、施工工艺1. 线缆敷设（1）根据监控系统的设计要求，确定线缆敷设路径。
（2）在敷设线缆前，检查线缆规格、型号是否符合设计要求。
（3）采用专用工具进行线缆敷设，确保线缆整齐、牢固。
（4）线缆敷设完成后，进行线缆标识，方便后期维护。
2. 设备安装（1）摄像机安装1）根据监控需求，选择合适的摄像机类型。
2）检查摄像机包装及配件，确认摄像机为全新原厂合格产品。
3）通电检测和调整摄像机，确保处于正常工作状态。
4）根据安装位置，调整摄像机角度和焦距。
5）连接摄像机线缆，确保连接牢固。
6）摄像机安装完成后，进行试运行，确保图像质量达标。
（2）中心设备安装1）根据监控需求，选择合适的中心设备（如硬盘录像机、监视器等）。
2）检查中心设备包装及配件，确认设备为全新原厂合格产品。
3）连接中心设备与摄像机线缆，确保连接牢固。
4）进行中心设备参数设置，如视频分辨率、帧率等。
5）进行系统调试，确保系统稳定运行。
3. 系统调试（1）检查系统各设备运行状态，确保设备正常工作。
（2）调整摄像机角度和焦距，确保监视区域覆盖全面。
（3）调整中心设备参数，如视频分辨率、帧率等，确保图像质量。
（4）进行系统联调，确保系统稳定运行。
三、施工要点1. 线缆敷设（1）线缆敷设前，检查线缆规格、型号是否符合设计要求。
（2）线缆敷设过程中，避免扭曲、挤压、损坏线缆。
（3）线缆敷设完成后，进行线缆标识，方便后期维护。
2. 设备安装（1）摄像机安装前，检查摄像机包装及配件，确保设备完好。
（2）摄像机安装过程中，注意调整角度和焦距，确保监视区域覆盖全面。
（3）摄像机安装完成后，进行通电检测和调整，确保设备正常工作。
（4）中心设备安装过程中，注意连接线缆，确保连接牢固。

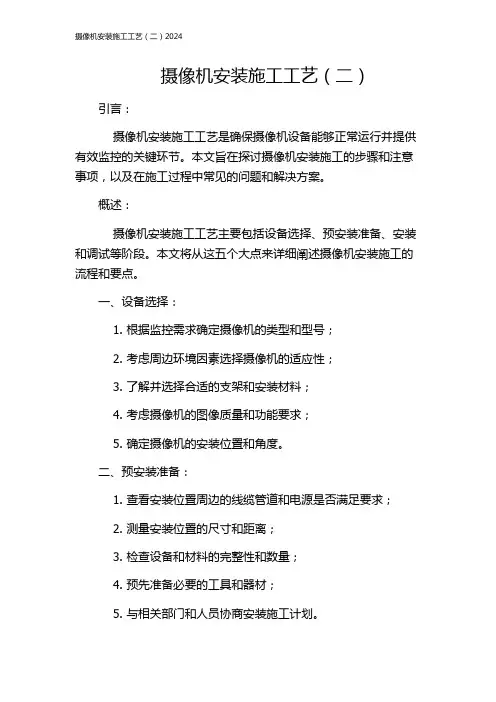

摄像机安装施工工艺(二)2024
摄像机安装施工工艺（二）引言：摄像机安装施工工艺是确保摄像机设备能够正常运行并提供有效监控的关键环节。
本文旨在探讨摄像机安装施工的步骤和注意事项，以及在施工过程中常见的问题和解决方案。
概述：摄像机安装施工工艺主要包括设备选择、预安装准备、安装和调试等阶段。
本文将从这五个大点来详细阐述摄像机安装施工的流程和要点。
一、设备选择：1. 根据监控需求确定摄像机的类型和型号；2. 考虑周边环境因素选择摄像机的适应性；3. 了解并选择合适的支架和安装材料；4. 考虑摄像机的图像质量和功能要求；5. 确定摄像机的安装位置和角度。
二、预安装准备：1. 查看安装位置周边的线缆管道和电源是否满足要求；2. 测量安装位置的尺寸和距离；3. 检查设备和材料的完整性和数量；4. 预先准备必要的工具和器材；5. 与相关部门和人员协商安装施工计划。
三、安装：1. 按照设备选择确定的安装位置进行固定；2. 使用合适的工具将支架和摄像机安装在合适的位置；3. 配线连接并固定电源和网络线缆；4. 加装必要的防护措施，如防护罩、防水套等；5. 调整摄像机的角度和焦距，确保监控画面清晰。
四、调试：1. 连接电源和网络，检查摄像机是否启动正常；2. 使用监控软件或设备管理系统进行配置和调试；3. 调整摄像机的参数，包括图像亮度、对比度等；4. 测试摄像机的录像功能和远程访问功能；5. 对摄像机的运行状态进行全面测试和检查。
五、常见问题及解决方案：1. 图像模糊或失真：检查摄像机安装是否牢固，调整焦距和角度；2. 远程访问失败：检查网络连接是否正常，配置防火墙和端口开放；3. 不同摄像机画面显示差异：调整摄像机参数，保持一致性；4. 天气变化导致画面质量下降：安装防雨罩和抗震支架。
总结：摄像机安装施工工艺需要在设备选择、预安装准备、安装和调试等阶段细致入微地进行。
通过合适的设备选择、准备工作的规范和细致的安装调试，可以确保摄像机设备的正常运行和监控效果的有效提升。
摄像机安装施工工艺
摄像机安装施工工艺摄像机在现代安防系统中起到了至关重要的作用，可以提供监控和记录环境中发生的事件和活动。
为了确保摄像机能够正常工作并实现最佳效果，正确的安装和施工工艺至关重要。
本文将介绍摄像机安装施工的基本工艺和注意事项。
第一步：选择合适的位置在安装摄像机之前，首先需要选择一个合适的位置。
这个位置应该能够提供所需的监控视角，并且能够保护摄像机免受恶劣天气和破坏性行为的影响。
在选择位置时，需要考虑以下几个因素：1. 视野范围：摄像机的位置应该能够提供所需的视野范围，以便监测目标区域的整个范围。
2. 距离和焦距：摄像机的位置应该能够远离被监控区域，以避免被发现。
同时，需要根据实际需求选择适当的焦距以获得清晰的图像。
3. 隐蔽性：摄像机的位置应该尽可能隐蔽，以防止被恶意破坏或禁止擅自进入的人员发现。
第二步：安装摄像机当确定了适合摄像机安装的位置后，就可以进行摄像机的实际安装工作了。
下面是安装摄像机的一般步骤：1. 固定支架：将摄像机支架固定在合适的位置上，确保它稳固且不易被移动或摇晃。
2. 连接电源和数据线：将摄像机的电源线和数据线分别连接到电源和监控系统中。
确保连接正确，并且线缆不会被拉伸或扭曲。
3. 调整角度和焦点：根据实际需要，调整摄像机的角度和焦点，确保它能够准确地监测到目标区域，并获得清晰的图像。
4. 测试摄像机：在安装完成后，进行测试以确保摄像机工作正常。
可以使用监控系统软件来查看摄像机的实时图像，并调整设置（如亮度、对比度等）以获得最佳效果。
第三步：维护和保养摄像机安装完成后，定期的维护和保养是必不可少的。
以下是一些常见的维护和保养注意事项：1. 清洁摄像机镜头：定期清洁摄像机的镜头，以保持清晰的图像质量。
可以使用专门的清洁液和软布来清洁。
2. 检查连接线路：定期检查摄像机的连接线路，确保线路完好无损，并及时修复任何损坏或松动的连接。
3. 调整角度和焦点：如果发现监控范围不足或图像模糊，可以进行适当的调整以改善图像质量。
小区监控工程施工工艺(3篇)
第1篇一、施工准备1. 设计审查：施工前，需对监控工程的设计方案进行审查，确保其符合国家标准和实际需求。
2. 材料准备：根据设计方案，准备所需的监控设备、线缆、电源等材料，并进行检查和测试。
3. 施工人员培训：对施工人员进行专业技能培训，确保其熟悉监控工程施工工艺和质量要求。
4. 施工现场准备：清理施工现场，确保施工环境整洁，符合施工要求。
二、施工工艺1. 立杆安装（1）测量定位：根据设计图纸，确定监控立杆的位置，使用全站仪进行测量。
（2）基础施工：根据立杆高度和土壤情况，挖掘基础坑，确保基础坑深度符合要求。
（3）立杆安装：将立杆放置于基础坑内，调整垂直度，用预埋螺栓固定立杆，并进行焊接。
（4）防腐处理：对立杆进行防腐处理，如热浸锌、涂漆等。
2. 摄像机安装（1）支架安装：根据设计图纸，确定摄像机支架的位置，安装支架并调整水平度。
（2）摄像机安装：将摄像机安装在支架上，调整镜头方向和角度，确保覆盖范围符合要求。
（3）防护罩安装：根据需要，安装摄像机防护罩，防止恶劣天气和人为破坏。
3. 线缆布线（1）线缆敷设：根据设计图纸，敷设电源线、视频线、控制线等线缆。
（2）线缆保护：对线缆进行保护，如穿PVC管、蛇皮管等。
（3）线缆连接：将线缆连接到相应的设备上，确保连接牢固、接触良好。
4. 控制设备安装（1）机柜安装：根据设计图纸，确定控制台和机柜的位置，安装机柜并调整水平度。
（2）设备安装：将硬盘录像机、显示器等设备安装在机柜内，确保设备安装牢固。
（3）线缆连接：将设备之间的线缆连接好，确保连接牢固、接触良好。
5. 系统调试（1）设备调试：对监控系统中的各个设备进行调试，确保设备运行正常。
（2）系统测试：对监控系统进行整体测试，检查视频图像质量、控制功能等。
（3）系统验收：根据设计要求和验收标准，对监控系统进行验收，确保系统达到预期效果。
三、施工注意事项1. 施工过程中，严格按照设计图纸和施工规范进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像机安装工艺
一、设备安装前的检查
1、安装环境的检查：
1）监控室的温湿度、光照度、通风等条件要满足设备安装要求；
2）摄像机的安装要求周边无干扰源、震动等。
2、设备的检查：
1）设备外形完整，内外表面漆层完好；
2）设备单个通电检查，无异常情况；
3）小范围内控制系统通电联合检查，各个设备无异常情况。
3、线缆的检查：
1）线缆的布放是否符合设计要求；
2）线缆的通断检查；
3）线缆的短路检查；
4）线缆的标识应正确
二、设备安装要求
1、摄像机的安装：
1）安装位置的确定要求尽可能的达到最佳监视角度及监视重点；
2）摄像机支架的安装要求：和周边环境协调、美观，垂直无偏差且牢固；
3）摄像机电源的安装要求：周边通风良好，牢固，电源线良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）；
4）摄像机（带云台）的安装要求：和支架、防护罩有机地连为一体，安装牢固；
5）线缆的安装要求：视频线的焊接（或冷压）应符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。
2、监控室设备的安装
1)机柜设备如矩阵主机等固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热；各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，帮扎条理；
2)控制台设备如控制键盘等要求线缆的连接牢固、不松动，设备摆放合理，操作方便。
三、系统调试
1、监控系统调试必须具备的条件：
1）摄像机、机柜设备、控制台设备必须全部安装完毕；
2）土建及装饰工程基本完工；
3）现场具备良好的防潮、防腐、防尘性能。
2、监控系统的调试程序：
1)摄像机视频输出测试；
2)基本应用软件设定与确认；
3)系统调试；
4)系统的接线检查；
5)系统通讯检查；
6)系统监控性能的测试；
7) 系统功能测试。
