交变电流、变压器、远距离输电的综合理解与应用建议用时：60分钟交变电流、变压器、远距离输电的综合理解与应用1．（2024·四川成都·三模）如图甲，风力发电装置呈现风车外形，风轮机带动内部匝数为N 的矩形铜质线圈在水平匀强磁场中，以角速度ω绕垂直于磁场的水平转轴OO ¢，顺时针匀速转动产生交流电，发电模型简化为图乙。
已知N 匝线圈产生的感应电动势的最大值为E m 。
则（ ）A ．线圈转动的快慢不会影响回路中电流的大小B ．当线圈转到图示位置时产生的感应电流方向为ABCDC ．当线圈转到图示位置时磁通量的变化率最小D ．穿过线圈的最大磁通量为mE w【答案】B【详解】A ．根据：E w =又：E I R r=+解得：I =可知线圈转动的快慢会影响回路中电流的大小。
故A 错误；B ．当线圈转到题图示位置时，根据右手定则判断知产生的感应电流方向为ABCD 。
故B 正确；C ．当线圈转到题图示位置时，线圈与中性面垂直，感应电动势最大，磁通量的变化率最大。
故C 错误；D ．由：m m ΦE NBS N w w ==得：m m ΦE N w=故D 错误。
故选B 。
2．（2024·天津蓟州·模拟预测）如图甲所示，线圈在匀强磁场中绕垂直于磁场方向的固定轴转动，穿过线圈的磁通量Φ随时间t T ，线圈产生的电动势的最大值为m E ．则（ ）A ．在14t T =时，线圈中产生的瞬时电流最大B ．在12t T =时，线圈中的磁通量变化率最小C ．将线圈转速增大2D ．线圈中电动势的瞬时值m 2πcos eE t T æö=ç÷èø【答案】D【详解】A ．在14t T =时，线圈中磁通量最大，磁通量的变化率最小，则产生的瞬时电流为零，故A 错误；B ．在12t T =时，线圈中的磁通量最小，则磁通量的变化率最大，故B 错误；C ．将线圈转速增大2倍，则角速度增大2倍，根据：m E NBS w =，E =可知线圈中感应电动势的有效值增大2倍，故C 错误；D ．0t =时刻磁通量为零，磁通量的变化率最大，感应电动势最大，则线圈中电动势的瞬时值为m 2πcos e E t T æö=ç÷èø故D 正确。
高考物理考点《变压器、远距离输电》真题练习含答案
高考物理考点《变压器、远距离输电》真题练习含答案1．[2024·江西省九江市十校联考]IT之家2023年3月4日消息，河北省张家口国际首套百兆瓦先进压缩空气储能国家示范项目压缩机通过具有CNAS资质的第三方测试，达到了国际领先水平，项目鸟瞰图如图所示．若发电机产生的电压经升压变压器后升高到100 kV，以10万千瓦的功率(始终不变)经输电线远距离送往变电站，输电线上损耗的功率为3 000千瓦，则输电线的总电阻为()A．3 Ω B．6 ΩC．9 Ω D．30 Ω答案：A解析：根据题意可知变压器的输出电压为100 kV，功率为10万千瓦，则输电线上的电＝I2R，解得R＝3 Ω，A正确．流为I＝PU＝1 000 A，输电线上损耗的功率P损2．[2024·黑龙江省大庆市期末考试]如图是一种理想自耦变压器示意图，线圈绕在一个圆环形的铁芯上，P是可移动的滑动触头．AB间接电压有效值U恒定的交变电源，输出端接通了两个相同的灯泡L1和L2，Q为滑动变阻器的滑动触头．当开关S闭合，P处于如图所在的位置时，两灯均能发光．下列说法正确的是()A.P不动，将Q向左移动，两灯均变亮B．P不动，将Q向右移动，输入功率变大C．将P沿逆时针方向转动，两灯均变暗D．断开开关S，L1将变暗答案：A解析：P不动，将Q向左移动，则R减小，则次级电流变大，两灯均变亮，A正确；P 不动，将Q向右移动，则R变大，次级电流减小，根据P2＝U2I2，可知次级功率减小，则变压器的输入功率变小，B错误；将P沿逆时针方向移动，则次级匝数变大，变压器次级电压变大，次级电流变大，次级功率变大，两灯均变亮，C错误；P、Q都不动，断开开关S，则次级电阻变大，次级电流减小，R上的电压减小，则L1电压变大，则L1将变亮，D错误．3．在无线电电路中常遇到负载与电源不匹配的情况，这时可用变压器来耦合，通过变压器使负载和电源匹配起来，如图所示，正弦交流信号源的电动势U1＝6 V，内阻r＝100 Ω，扬声器(可看作纯电阻)的电阻R＝8 Ω.理想变压器原线圈的匝数n1＝300匝，副线圈的匝数n2＝100匝．扬声器的输出功率为()A．250 mW B．88 mWC．360 mW D．500 mW答案：B解析：等效信号源的等效电动势和内阻分别为E′＝n2n1U1＝2 V，r′＝(n2n1)2r＝11.1 Ω，所以输出功率为P＝(E′r′＋R )2R＝(2 V8 Ω＋11.1 Ω)2×8 Ω＝88 mW，B正确．4．互感式钳形电流表内部结构如图所示，电流表与次级线圈相连，用手柄控制钳形铁芯上方开口的开合，则()A．该电流表可用来测量直流电B．次级线圈匝数越少，电流表读数越大C．该电流表测电流时相当于降压变压器D．测量时电流表应串联在被测通电导线中答案：B解析：互感式钳形电流表利用的是电磁感应的互感原理，不能测量直流电，A错误；电流大小与线圈匝数成反比，所以次级线圈匝数越少，电流表读数越大，B正确；该电表原线圈为单匝，是升压变压器，C错误；测量时，用手柄控制钳形铁芯上方开口打开，将被测通电导线圈放入其中，不需要将电流表串联在被测通电导线中，D错误．5．[2024·全国甲卷](多选)如图，理想变压器的副线圈接入电路的匝数可通过滑动触头T调节，副线圈回路接有滑动变阻器R、定值电阻R0和R1、开关S.S处于闭合状态，在原线圈电压U0不变的情况下，为提高R1的热功率，可以()A．保持T不动，滑动变阻器R的滑片向f端滑动B．将T向b端移动，滑动变阻器R的滑片位置不变C．将T向a端移动，滑动变阻器R的滑片向f端滑动D．将T向b端移动，滑动变阻器R的滑片向e端滑动答案：AC解析：保持T不动，根据理想变压器的性质可知副线圈中电压不变，当滑动变阻器R 的滑片向f端滑动时，R与R1串联后的总电阻减小，电流增大，根据P＝I2R1可知，此时热功率增大，故A正确；将T向b端移动，副线圈匝数变小，故副线圈两端电压变小，滑动变阻器R的滑片位置不变时，通过R1的电流减小，故热功率减小，故B错误；将T向a端移动，副线圈匝数增加，故副线圈两端电压变大，滑动变阻器R的滑片向f端滑动，R与R1串联后的总电阻减小，电流增大，此时热功率增大，故C正确；将T向b端移动，副线圈匝数减少，故副线圈两端电压变小，滑动变阻器R的滑片向e端滑动，R与R1串联后的总电阻增大，电流减小，此时热功率减小，故D错误．故选AC.6．[2024·黑龙江省齐齐哈尔市期中考试]互感器又称仪用变压器，是电流互感器和电压互感器的统称．它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统．如图所示，T1、T2是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220 kV，T1的原、副线圈匝数比为1∶100，交流电压表的示数为100 V，交流电流表的示数为1 A，则()A．a是交流电压表，b是交流电流表B．T2的原、副线圈匝数比为2 200∶1C．高压线路输送的电流为1 AD．高压线路输送的电功率为2×104 kW答案：B解析：T 1两端接在同一根电线上，因此a 是交流电流表，T 2两端接在两根电线上，因此b 是交流电压表，A 错误；变压器原、副线圈电压之比等于匝数之比，所以T 2原、副线圈匝数之比为220 000∶100＝2 200∶1，B 正确；变压器原、副线圈电流与匝数成反比，则高压线路输送的电流为100 A ，C 错误；高压线路输送的电功率为P ＝UI ＝220 kV ×100 A ＝2.2×104 kW ，D 错误．7．[2024·山东省济南市统考]如图所示，理想变压器上有三个线圈，匝数分别为n 1、n 2、n 3，线圈n 1连接交流电源和一个小灯泡，线圈n 2串联两个小灯泡，线圈n 3连接一个小灯泡．四个小灯泡完全相同且均正常发光，则n 1∶n 2∶n 3的比值为( )A ．3∶1∶1B ．2∶1∶1C ．3∶2∶1D ．4∶2∶1答案：C解析：设每个灯泡额定电压为U ，额定电流为I ，由于四个小灯泡完全相同且均正常发光，则I 1＝I 2＝I 3＝I ，线圈n 2串联两个小灯泡，线圈n 3连接一个小灯泡，灯泡都正常发光，故U 2＝2U 3＝2U ，可得n 2n 3 ＝21，根据理想变压器输入功率等于输出功率可得U 1I 1＝U 2I 2＋U 3I 3，即U 1＝U 2＋U 3＝3U ，可得n 1n 3 ＝31，联合解得U 1∶U 2∶U 3＝3∶2∶1，故n 1∶n 2∶n 3＝3∶2∶1，C 正确．8．[2024·广东省部分学校联考]“西电东送”就是把煤炭、水能、风能资源丰富的西部省区的能源转化成电力资源，输送到电力紧缺的东部沿海地区．远距离输电的电路示意图如图所示，升压变压器和降压变压器均为理想变压器且都有一个线圈可调，发电厂输出电压恒定，升压变压器和降压变压器之间输电线的总电阻R 不变．在用电高峰期，用户耗电量的增大导致实际用户电压偏低，下列方案能使用户电压恢复并且能使输电线上消耗的功率减小的方案是( )A．仅将P1上调一点B．仅将P2上调一点C．将P1、P2都下调一点D．将P1上调一点、P2下调一点答案：C解析：设升压变压器的线圈匝数为n1、n2，降压变压器的线圈匝数为n3、n4，发电厂输出的电的电压U不变，根据理想变压器两端的电压比等于匝数比，可得升压变压器的输出电压为U2＝n2n1U，将用户电阻R用等效在输电线上的电阻为R效＝(n3n4)2R用，把输电电路等效为闭合电路，有I2＝U2R＋R效＝n2n1UR＋（n3n4）2R用，用电高峰的时候，R用变小，导致I2变大，从而用户耗电量的增大导致实际用户电压偏低，故将P1、P2都下调一点，n1减小，n4减小，可以使I2变小，能使输电线上消耗的功率减小，且使用户电压恢复，C正确．9．[2024·湖北省鄂东南教学改革联盟联考](多选)如图所示，正弦交流电源输出电压有效值U＝220 V，理想变压器原副线圈匝数比n1∶n2＝2∶1，电压表、电流表均为理想交流电表，定值电阻R1＝20 Ω，滑动变阻器的总阻值R2＝20 Ω.将滑动变阻器滑片从最上端滑到最下端的过程中，下列说法正确的是()A．电流表示数一直增大B．电压表示数一直增大C．电压表示数一直减少D．电流表示数的最大值是5.5 A答案：AD解析：根据题意，设滑动变阻器向下滑动的距离为x，R2的总长度为L，由串并联知识可得，副线圈所在回路的总电阻为R＝R1·R2xLR1＋R2xL＋R2L－xL＝20L2＋20（Lx－x2）L2＋Lx＝20－20x 2L 2＋Lx，故x 越大，R 越小，则当x ＝0时，R max ＝20 Ω；当x ＝L 时，R min ＝10 Ω.由于原线圈的输入电压不变，线圈匝数比不变，则副线圈的输出电压不变，即电压表示数不变，由于电阻一直减小，则电流表示数一直增大，B 、C 错误，A 正确；由电压与匝数关系有U 1U 2＝n 1n 2 ，解得U 2＝110 V ，电阻最小时，电流最大，有I max ＝U 2R min＝11 A ．由电流与匝数关系有I 1I max ＝n 2n 1解得I 1＝5.5 A ，即电流表示数的最大值是5.5 A ，D 正确．10．[2024·江西省智学联盟体联考](多选)如图所示为某小型发电站远距离输电示意图，其中升压变压器输入电压U 1保持不变，降压变压器原副线圈的匝数比为200∶1，输电线路总电阻r ＝20 Ω.为了安全测量输电线路中的电压和电流，现在输电线路的起始端接入甲、乙两个特殊的变压器，甲、乙两个变压器中原副线圈匝数比一个是200∶1，另一个为1∶20，其中电压表的示数为220 V ，电流表的示数为5 A ，以上变压器均为理想变压器．下列判断正确的是( )A.图中a 为电压表，b 为电流表B ．用户端的电压U 4为220 VC ．输电线路上损耗的功率约占输电总功率的4.5%D.若用户端接入的用电设备变多，电流表示数变小答案：AC解析：对变压器甲乙的连接方式分析可知，甲为电压互感器，乙为电流互感器，A 正确；由变压器甲可知U 2＝200×220 V ＝44 000 V ，由变压器乙可知I 2＝5×20 A ＝100 A ，则U 3＝U 2－I 2r ＝42 000 V ，用户端的电压U 4＝42 000200V ＝210 V ，B 错误；输电线路上损耗的功率约占输电总功率的η＝I 22 r U 2I 2 ＝122≈4.5%，C 正确；若用户端接入的用电设备变多，降压变压器次级电阻减小，次级电流变大，输电线上的电流变大，则电流表示数变大，D 错误．。
高考物理母题题源系列 专题11 变压器 远距离输电(含解析)

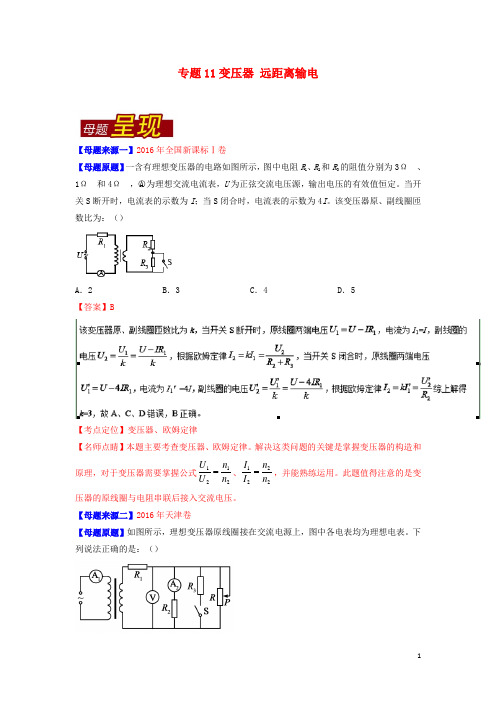

专题11变压器远距离输电【母题来源一】2016年全国新课标Ⅰ卷【母题原题】一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω，○A为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。
当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I。
该变压器原、副线圈匝数比为：（）A．2 B．3 C．4 D．5【答案】B【考点定位】变压器、欧姆定律【名师点睛】本题主要考查变压器、欧姆定律。
解决这类问题的关键是掌握变压器的构造和原理，对于变压器需要掌握公式1122U nU n=、1222I nI n=，并能熟练运用。
此题值得注意的是变压器的原线圈与电阻串联后接入交流电压。
【母题来源二】2016年天津卷【母题原题】如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表。
下列说法正确的是：（）A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大、A 2示数变大 【答案】B【考点定位】变压器；电路的动态分析【名师点睛】此题考查变压器问题的动态分析；要知道变压器副线圈电压是由原线圈电压和匝数比决定的，与副线圈中负载无关；副线圈电路的动态分析基本上和直流电路的动态分析一样，先从局部变化的电阻开始分析，然后分析总电阻，再分析电流，然后再分析各局部的电压和电流。
【命题意图】考查变压器的工作原理、欧姆定律、闭合电路欧姆定律和电功率等知识，意在考查考生的理解能力和综合分析能力。
【考试方向】对理想变压器的动态分析的考查：一是负载不变，通过匝数变化求解原副线圈的各参量；二是匝数不变，负载变化，讨论各量的变化。
【得分要点】1、电压器的几个常用关系： （1）电压关系：2121n n U U =或者tn U n U ∆∆Φ==2211或者t n U n U n U ∆∆Φ====Λ332211（多个副线圈时），即原副线圈两端电压之比等于线圈的匝数之比。
高中物理【变压器 远距离输电】典型题(带解析)
高中物理【变压器 远距离输电】典型题 1．如图所示，半径为L ＝1 m 的金属圆环，其半径Oa 是铜棒，两者电阻均不计且接触良好．今让Oa 以圆心O 为轴，以角速度ω＝10 rad/s 匀速转动，圆环处于垂直于环面、磁感应强度为B ＝2 T 的匀强磁场中．从圆心O 引出导线，从圆环上接出导线，并接到匝数比为n 1∶n 2＝1∶4的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为( )A ．40 VB ．20 VC ．80 VD ．0解析：选D ．由于Oa 以圆心O 为轴，以角速度ω＝10 rad/s 匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D 正确．2.在如图所示的电路中，理想变压器原、副线圈的匝数比n 1∶n 2＝22∶1，原线圈接u 1＝2202sin 100πt (V)的交变电流，电阻R ＝10 Ω，电流表、电压表均为理想电表，则( )A ．电压表的读数为10 2 VB ．电流表的读数为22 AC ．电阻R 消耗的功率为10 2 WD ．变压器的输入功率为10 W解析：选D ．输入电压的有效值为U 1＝E m 2＝220 V ，根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝10 V ，故选项A 错误；电流表的示数为I 2＝U 2R＝1 A ，故选项B 错误；电阻消耗的功率为P 2＝U 2I 2＝10 W ，故选项C 错误；理想变压器的输入电功率等于副线圈回路负载消耗功率，故选项D 正确．3.如图所示，理想变压器原、副线圈中分别接有电阻R 1、R 2，R 1＝R 2＝10 Ω，原、副线圈的匝数之比n 1∶n 2＝2∶1，R 2两端电压为10 V ，则R 1两端的电压为( )A ．5 VB ．10 VC ．15 VD ．20 V解析：选A ．设R 1两端的电压为U R 1，原、副线圈回路中电流分别为I 1、I 2，由理想变压器的电流关系I 1∶I 2＝n 2∶n 1，而I 1＝U R 1R 1，I 2＝U 2R 2，联立以上三式并代入数据得U R 1＝5 V ，所以选项A 正确．4.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：选B ．当变压器输出电压调至最大时，由U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝1 9001 100×220 V ＝380 V ，由P 1＝P 2，P 1＝U 1I 1，P 2＝U 2I 2，得I 1＝P 2U 1＝2 000220A ＝9.1 A ，选项B 正确． 5．如图为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为n 1、n 2，在T 的原线圈两端接入一电压u ＝U m sin ωt 的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )A ．⎝⎛⎭⎫n 1n 2U 2m 4rB ．⎝⎛⎭⎫n 2n 1U 2m 4r C ．4⎝⎛⎭⎫n 1n 22⎝⎛⎭⎫P U m 2r D ．4⎝⎛⎭⎫n 2n 12⎝⎛⎭⎫P U m 2r解析：选C ．升压变压器T 的原线圈两端电压的有效值为U 1＝U m 2；由变压关系可得U 1U 2＝n 1n 2，则U 2＝n 2U m 2n 1；因为输送电功率为P ，输电线中的电流为I 2＝P U 2＝2n 1P n 2U m ，则输电线上损失的电功率为ΔP ＝I 22(2r )＝4n 21P 2rn 22U 2m，故选项C 正确． 6.如图所示，理想变压器的原线圈接在u ＝2202·sin 100πt (V)的交流电源上，副线圈接有R ＝55 Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是( )A ．原线圈的输入功率为220 2 WB ．电流表的读数为1 AC ．电压表的读数为110 2 VD ．副线圈输出交流电的周期为50 s解析：选B ．由交流电压的表达式可知，原线圈两端所加的电压最大值为220 2 V ，故有效值为U 1＝220 V ，由U 1U 2＝n 1n 2，故副线圈电压的有效值为U 2＝110 V ，故输出功率P 2＝U 22R＝220 W ，再由输入功率等于输出功率知，P 1＝P 2＝220 W ，A 项错误；根据欧姆定律知，I 2＝U 2R ＝2 A ，由I 1I 2＝n 2n 1，得I 1＝1 A ，故电流表读数为1 A ，所以B 项正确；电压表的读数为有效值，即U 2＝110 V ，C 项错误；由交流电压的表达式可知，ω＝100π rad/s ，又T ＝2πω，解得T ＝0.02 s ，所以D 项错误．7．(多选)如图甲所示的电路中，理想变压器原、副线圈匝数比为20∶1，图中电表均为理想电表，R 为光敏电阻(其阻值随光强增大而减小)，L 1和L 2是两个完全相同的灯泡．原线圈接入如图乙所示的正弦交流电压u ，下列说法正确的是( )A ．交流电压的频率为50 HzB ．电压表的示数为11 VC ．当照射R 的光强增大时，电流表的示数变大D ．若L 1的灯丝烧断后，电压表的示数会变小解析：ABC ．由题图乙可知交流电压周期T ＝0.02 s ，所以频率为f ＝1T＝50 Hz ，故A 正确；原线圈接入电压的最大值是220 2 V ，所以原线圈接入电压的有效值是U ＝220 V ，理想变压器原、副线圈匝数比为20∶1，所以副线圈两端电压是11 V ，所以电压表的示数为11 V ，故B 正确；R 阻值随光强增大而减小，根据I ＝U R知副线圈电流增加，副线圈输出功率增加，根据能量守恒定律，可知原线圈输入功率也增加，原线圈电流增加，所以电流表的示数变大，故C 正确；当L 1的灯丝烧断后，变压器的输入电压不变，根据变压比公式，输出电压也不变，故电压表读数不变，故D 错误．8．如图甲所示电路中，L 1、L 2、L 3为三只“6 V 3 W ”的灯泡，变压器为理想变压器．各电表均为理想电表．当ab 端接如图乙所示的交变电压时，三只灯泡均正常发光．下列说法正确的是( )A ．变压器原副线圈的匝数比为1∶2B ．副线圈两端输出的交流电频率为50 HzC ．电流表的示数为0.5 AD ．电压表的示数为18 V解析：选B ．灯泡正常发光时的电流I 0＝36A ＝0.5 A ，则副线圈中电流I 2＝2I 0，而原线圈中电流I 1＝I 0，则变压器原副线圈的匝数比n 1∶n 2＝I 2∶I 1＝2∶1，选项A 错误；由乙图可知交流电的周期T ＝0.02 s ，则频率f ＝1T＝50 Hz ，变压器不改变交流电的频率，选项B 正确；电流表的示数I A ＝I 2＝2I 0＝1 A ，选项C 错误；因灯泡正常发光，则副线圈的两端电压U 2＝6 V ，则原线圈两端电压U 1＝n 1n 2U 2＝12 V ，电压表示数为12 V ，选项D 错误． 9．如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原、副线圈的匝数比为1∶10的理想变压器给一个灯泡供电如图丙所示，副线圈电路中灯泡额定功率为22 W ．现闭合开关，灯泡正常发光．则( )A ．t ＝0.01 s 时刻穿过线框回路的磁通量为零B ．交流发电机的转速为100 r/sC ．变压器原线圈中电流表示数为1 AD ．灯泡的额定电压为220 2 V解析：选C ．由图乙可知，当t ＝0.01 s 时，感应电动势为零，则此时穿过线框回路的磁通量最大，故选项A 错误；由图乙可知，交流电的周期为0.02 s ，则转速为n ＝1T＝50 r/s ，故选项B 错误；原线圈输入电压有效值为22 V ，则副线圈的电压为22×10 V ＝220 V ；由P＝UI 可知，副线圈电流I 2＝P U ＝22220 A ＝0.1 A ，则由I 1I 2＝n 2n 1求得I 1＝1 A ，故选项C 正确；灯泡正常发光，故额定电压为220 V ，故选项D 错误．10. (多选)如图所示，矩形线圈abcd 与理想变压器原线圈组成闭合电路．线圈在有界匀强磁场中绕垂直于磁场的bc 边匀速转动，磁场只分布在bc 边的左侧，磁感应强度大小为B ，线圈面积为S ，转动角速度为ω，匝数为N ，线圈电阻不计．下列说法正确的是( )A ．将原线圈抽头P 向上滑动时，灯泡变暗B ．电容器的电容C 变大时，灯泡变暗C ．图示位置时，矩形线圈中瞬时感应电动势最大D ．若线圈abcd 转动的角速度变为2ω，则变压器原线圈电压的有效值为NBS ω解析：选AD ．在图中将原线圈抽头P 向上滑动时，原线圈的匝数变大，故输出的电压变小，灯泡变暗，选项A 正确；电容器的电容C 变大时，电容器对电流的阻碍作用变小，故灯泡变亮，选项B 错误；图示位置时，线圈位于中性面位置，故矩形线圈中瞬时感应电动势最小，选项C 错误；若线圈abcd 转动的角速度变为2ω，且线圈转动一周只有半周产生感应电压，在这半周中，电压的最大值是2NBS ω，设变压器原线圈电压的有效值为U ，则(2NBS ω)2R ·T 2＝U 2R·T ，即U ＝NBS ω，选项D 正确．11．(多选)国家电网公司推进智能电网推广项目建设，拟新建智能变电站1 400座．变电站起变换电压作用的设备是变压器，如图所示，理想变压器原线圈输入电压u ＝2002·sin (100πt )V ，电压表、电流表都为理想电表．下列判断正确的是( )A ．输入电压有效值为200 V ，电流频率为50 HzB ．S 打到a 处，当变阻器的滑片向下滑动时，两电压表的示数都增大C ．S 打到a 处，当变阻器的滑片向下滑动时，两电流表的示数都减小D ．若变阻器的滑片不动，S 由a 处打到b 处，电压表V 2和电流表A 1的示数都减小解析：选AD ．输入电压的最大值U 1m ＝200 2 V ，有效值U 1＝20022V ＝200 V ，由瞬时值表达式知，角速度ω＝100π rad/s ，频率f ＝ω2π＝100π2πHz ＝50 Hz ，故A 正确；S 打到a 处，滑片向下滑动，原线圈电压不变，原、副线圈匝数比不变，副线圈电压不变，副线圈电阻减小，电流增大，电流表A 2示数增大，故B 、C 错误；若变阻器的滑片不动，S 由a 处打到b 处，副线圈匝数减少，输入电压不变，输出电压减小，电压表V 2示数减小，输出功率P 2＝U 22R减小，根据输入功率等于输出功率，P 1＝U 1I 1减小，U 1不变，则I 1减小，即电流表A 1的示数减小，故D 正确．12．教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P .若发电机线圈的转速变为原来的12，则( )A ．R 消耗的功率变为12P B ．电压表V 的读数变为12U C ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变解析：选B ．发电机线圈的转速变为原来的12时，电动势的最大值、有效值均变为原来的12，所以电压表的读数变为原来的12，B 正确；R 两端的电压变为原来的12，根据P ＝U 2R 可知，R 消耗的功率变为原来的14，A 错误；由于输出功率变为原来的14，电压减小到一半，根据P ＝UI 可知，电流变为原来的12，电流表的读数变为原来的12，C 错误；由于转速变为原来的12，则交变电流的频率变为原来的12，D 错误． 13．如图所示，为了浴室用电安全，某同学用理想变压器给浴室降压供电，理想变压器原、副线圈匝数比为5∶1，原线圈输入交变电压u ＝311sin (100πt ) V ．已知照明灯额定功率为44 W ，排气扇电动机内阻为1 Ω，电流表示数为2 A ，各用电器均正常工作，电表均为理想表．则( )A ．电压表示数为62 VB ．变压器的输入功率为186 WC ．排气扇输出功率为43 WD ．保险丝熔断电流不得低于2 A解析：选C ．原线圈输入电压最大值为U m ＝311 V ，原线圈输入电压为U 1＝220 V ，根据变压器变压公式，U 1∶U 2＝5∶1，可知副线圈输出电压U 2＝44 V ，选项A 错误；变压器的输出功率为P 出＝U 2I 2＝44×2 W ＝88 W ，根据变压器输入功率等于输出功率，可知变压器输入功率为P 入＝88 W ，选项B 错误；由P 出＝P 灯＋P ＝44 W ＋P ＝88 W 可得，P ＝44 W ，照明灯中电流I 灯＝P 灯U 2＝1 A ，排气扇中电流I ＝I 2－I 灯＝1 A ，排气扇内阻发热功率为P 内＝I 2r ＝1 W ，由P ＝P 内＋P 出′可得排气扇输出功率为P 出′＝43 W ，选项C 正确；由P 入＝U 1I 1，解得保险丝中电流I 1＝0.4 A ，即保险丝熔断电流不得低于0.4 A ，选项D 错误．14．(多选)如图，一理想变压器原、副线圈的匝数分别为n 1、n 2.原线圈通过一理想电流表A 接正弦交流电源，一个二极管和阻值为R 的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a 、b 端和c 、d 端的电压分别为U a b 和U c d ，则( )A ．U a b ∶U c d ＝n 1∶n 2B ．增大负载电阻的阻值R ，电流表的读数变小C ．负载电阻的阻值越小，cd 间的电压U c d 越大D ．将二极管短路，电流表的读数加倍解析：选BD ．变压器的变压比U 1U 2＝n 1n 2，其中U 1、U 2是变压器原、副线圈两端的电压．U 1＝U a b ，由于二极管的单向导电特性，U c d ≠U 2，选项A 错误；增大负载电阻R 的阻值，负载的电功率减小，由于P 入＝P 出，且P 入＝I 1U a b ，所以原线圈上的电流I 1减小，即电流表的读数变小， 选项B 正确； c 、d 端的电压由输入电压U a b 决定，负载电阻R 的阻值变小时，U c d 不变，选项C 错误； 根据变压器上的能量关系有E 输入＝E 输出，在一个周期T 的时间内，二极管未短路时有U a b I 1T ＝U 2R ·T 2＋0(U 为副线圈两端的电压)，二极管短路时有U a b I 2T ＝U 2RT ，由以上两式得I 2＝2I 1，选项D 正确．。
2020年高考物理总复习：变压器 远距离输电
数增大
【解析】由 U1＝U2m，得 U1＝20 V，所以电压表示 数 U2＝10 V，A 错误；由变压器的电流规律II12＝nn21，得 II12＝12，故 B 错误；当即将达到熔断电流时，副线圈总 电阻 R 总 min＝I2Um2ax＝5 Ω，R 总 min＝R 丝＋R 滑，得 R 总 min＝4 Ω，故 C 正确；滑片上移，变阻器接入阻值
增大，副线圈电流减小，由II21＝nn21可知，电流表示数 I1 也减小，D 错误．
4．如图甲，理想变压器原、副线圈的匝数比为 4∶1， 交流电压表和电流表均为理想电表，原线圈接如图乙的 正弦交流电，图中 Rt 为热敏电阻，其阻值随温度的升 高而变小，R 为定值电阻，下列说法正确的是( D )
A．该交变电流的频率为 100 Hz B．在 t＝0.025 s 时，电压表 V2 的示数为 9 2 V C．Rt 处温度升高时，电流表 A 和电压表 V2 的示 数均变大 D．Rt 处温度升高时，变压器的输入功率变大
持不变，与开关 S 闭合断开无关，C 错误；开关断开时， 副线圈电流 I2＝R1U＋2R2＝14U2；闭合开关后，副线圈电 流 I2′＝UR21＝U2，故开关闭合前后，流过电阻 R1 的电 流之比 I2∶I2′＝14，A 正确，B 错误；闭合开关前，变 压器输入功率为 P＝IU1；在闭合开关之后，变压器输
A．电压表的示数为 62.2 V B．电流表的示数为 2.5 A
C．通过 R 的电流最大值为 0.5 A
D．变压器的输入电功率为 22 W
【解析】由表达式知输入电压最大值为 311 V，有效
值为311 2
V＝220 V，副线圈电压为1200000×220 V＝44 V，
高中物理 变压器 远距离输电(附答案)高考基础训练题
变压器远距离输电（附答案）1．(淄博模拟)某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较()A ．升压变压器的副线圈两端的电压变小B ．高压输电线路的电压损失变大C ．降压变压器副线圈中的电流变小D ．降压变压器副线圈两端的电压变大2．(苏锡常镇四市教学)在家用交流稳压器中，变压器的原、副线圈分别带有滑动头P 1、P 2，如图13－2－12所示．当变压器的输入电压发生变化时，可上下调节滑动头P 1、P 2的位置，使输出电压稳定在220V ．若输出电压高于220V ，则下列措施正确的是()A ．P 1不动，将P 2向下移B ．P 1不动，将P 2向上移C ．P 2不动，将P 1向下移D ．将P 1向下移，同时将P 2向上移3．(广州测试)如图13－2－13所示，原、副线圈匝数之比为2∶1的理想变压器正常工作时()图13－2－13A ．原、副线圈磁通量之比为2∶1B ．原、副线圈电流之比为1∶2C ．输入功率和输出功率之比为1∶1D ．原、副线圈磁通量变化率之比为1∶14．在某交流电路中，有一正在工作的变压器，原、副线圈的匝数分别为n 1＝600匝、n 2＝120匝，电源的电压为U ＝311sin100πt (V)，原线圈中串联一个额定电流为0.2A 的保险丝，为保证保险丝不被烧毁，则()图13－2－12A ．负载功率不能超过62WB ．副线圈电流的最大值不能超过1AC ．副线圈电流的有效值不能超过1AD ．无论副线圈电流有多大，保险丝总不会被烧毁5．如图13－2－14所示为一理想变压器，电路中的开关S 原来闭合，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是()A ．只增加原线圈的匝数B ．只增加副线圈的匝数C ．只增加用电器R 1的电阻D ．断开开关S 6．如图13－2－15所示，一理想变压器原、副线圈匝数比为3∶1，副线圈上接三个相同的灯泡，均能正常发光，原线圈中再串一个相同的灯泡L ，则()A ．灯L 也能正常发光B ．灯L 比另外三个灯都暗C ．灯L 将会被烧坏D ．不能确定7.(高考四川理综卷)如图13－2－16甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20Ω，R 2＝30Ω，C 为电容器，已知通过R 1的正弦交流电如图乙所示，则()图13－2－16A ．交流电的频率为0.02HzB ．原线圈输入电压的最大值为2002VC ．电阻R 2的电功率约为6.67WD ．通过R 3的电流始终为零图13－2－14图13－2－158．(高考江苏卷)如图13－2－17所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u ＝202sin100πt (V)．氖泡在两端电压达到100V 时开始发光，下列说法中正确的有()A ．开关接通后，氖泡的发光频率为100HzB ．开关接通后，电压表的示数为100VC ．开关断开后，电压表的示数变大D ．开关断开后，变压器的输出功率不变9．(高考海南卷)一台发电机最大输出功率为4000kW ，电压为4000V ，经变压器T 1升压后向远方输电．输电线路总电阻R ＝1kΩ.到目的地经变压器T 2降压，负载为多个正常发光的灯泡(220V,60W)．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T 1和T 2的损耗可忽略，发电机处于满负荷工作状态，则()A ．T 1原、副线圈电流分别为103A 和20AB ．T 2原、副线圈电压分别为1.8×105V 和220VC ．T 1和T 2的变压比分别为1∶50和40∶1D ．有6×104盏灯泡(220V,60W)正常发光10．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220匝，线圈面积S ＝0.05m 2，线圈转动的频率为50Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT ．为用此发电机所发出交流电带动两个标有“220V,11kW ”的电机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图13－2－18所示，求：图13－2－18(1)发电机的输出电压的有效值为多少？(2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？图13－2－17答案：(1)1100V(2)5∶1(3)20A11．如图13－2－19所示，理想变压器原线圈中输入电压U1＝3300V，副线圈两端电压U2为220V，输出端连有完全相同的两个灯泡L1和L2，绕过铁芯的导线所接的电压表V的示数U＝2V．求：图13－2－19(1)原线圈n1等于多少匝？(2)当开关S断开时，电流表A2的示数I2＝5A．则电流表A1的示数I1为多少？(3)当开关S闭合时，电流表A1的示数I1′等于多少？答案：(1)1650匝(2)0.3A(3)0.7A12.某发电厂发电机的输出功率P＝100kW，发电机端电压U＝250V，向远处送电的输电线的总电阻R＝8Ω.要使传输电线上的功率损失不超过输送功率的5%，用户得到的电压又正好是220V，那么：(1)应该怎样安装变压器？画出输电线路的示意图．(2)求出所用的变压器的原、副线圈的匝数比．答案：(1)见解析(2)升压：1∶16降压：190∶11答案：1B2A3BCD4C5B6A7C8AB9ABD。
变压器和远距离输电_含答案(学生用)
变压器和远距离输电例1如图所示，理想变压器的原、副线圈匝数之比为n 1：n 2=4:1，原线圈回路中的电阻A 与副线圈回路中的负载电阻B 的阻值相等。
a 、b 端加一定交变电流电压后，两电阻消耗的电功率之比P A ：P B = 和电阻两端的电压之比U A ：U B = 。
例2学校有一台应急备用发电机，内阻为r =1Ω，升压变压器匝数比为1∶4，降压变压器的匝数比为4∶1，输电线的总电阻为R =4Ω，全校22个教室，每个教室用“220V ，40W ”的灯6盏，要求所有灯都正常发光，则： （1）发电机的输出功率多大？（2）发电机的电动势多大？（3）输电线上损耗的电功率多大？例3三峡水利工程中某一水电站发电机组设计为：水以v 1＝3m/s 的速度流入水轮机后以v 2＝1m/s 的速度流出，流出水位比流放水位低10m ，水流量为Q ＝103m 3/s.水轮机效率为75%，发电机效率为80%，试问： (1)发电机的输出功率是多少？(2)如果发电机输出电压为240V ，用户所需电压为220V ，输电线路中能量损耗为5%，输电线的电阻共为12Ω，那么所需用升、降压变压器的原副线圈匝数比分别是多少？例4如图甲所示，理想变压器原、副线圈的匝数n 1∶n 2=3∶l ，原线圈电路中接有一量程为3A 的理想交流电流表，副线圈两端接有理想交流电压表一只和可变电阻R 以及若干“6V 、6W ”的相同灯泡，原线圈输入如图乙所示的交变电压。
求： （1）图甲中电压表的示数； （2）灯泡均正常发光时电路中最多允许接入的灯泡个数。
Bn 1 n 2Aa b U ~例5如图，为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U 1为加在原线圈两端的电压，I 1为原线圈中的电流强度，则（ ）A.保持U 1及P 的位置不变，K 由a 合到b 时，I 1将增大B.保持U 1及P 的位置不变，K 由b 合到a 时，R 消耗的功率减小C.保持U 1不变，K 合在a 处，使P 上滑，I 1将增大D.保持P 的位置不变，K 合在a 处，若U 1增大，I 1将增大 练习题1．某理想变压器原、副线圈的匝数比为55：9，原线圈所接电源电压按图示规律变化。
2024年高考物理题源展望专题12 变压器 远距离输电(解析版)
专题12 变压器 远距离输电目录近年真题对比考向一 变压器的原理及动态分析考向二 远距离输电命题规律解密名校模拟探源易错易混速记【命题意图】考查变压器的工作原理、欧姆定律、闭合电路欧姆定律和电功率等知识，对理想变压器的动态分析的考查：一是负载不变，通过匝数变化求解原副线圈的各参量；二是匝数不变，负载变化，讨论各量的变化，意在考查考生的理解能力和综合分析能力。
【考查要点】变压器的工作原理和基本规律，理想变压器的动态分析，远距离输电【课标链接】①理解变压器的工作原理和规律，②能分析变压器的动态问题；③对远距离输电要画出等效电路图。
能用变压器规律、闭合电路欧姆定律和电功率、的能量守恒定律分问题。
考向一 变压器的原理及动态分析A. 电源电压有效值为2202VC. 副线圈匝数为180匝【答案】BC3．（2023·天津·统考高考真题）下图为输电线为用户输电的情景，电路中升压变压器1T和降压变压器2T都认为是理想变压器，中间输电电路电阻为R，下列说法正确的有（ ）A．1T输出电压与2T输入电压相等368A B ．输电线上损失的功率为4.8kW 408kW D ．升压变压器的匝数比n 1：n 2=．由题知，发电机的输出电压U 1 = 250V ，输出功率500kW ，则有3210A PI ==⨯．接收线圈的输出电压约为8 V．接收线圈与发射线圈中电流之比约为22:1．发射线圈与接收线圈中交变电流的频率相同．穿过发射线圈的磁通量变化率与穿过接收线圈的相同1180%n U =的电流为1.4A两端的电压为18V ，频率为100Hz 的电流为2.5A ，周期为0.02s远距离输电B ．2L 比1L 更亮的大D ．1R 上消耗的功率比2R 的小端，则若电源电压为0U ，理想变压器1T 、2T 的匝数比为2314n n k n n ==．发电机输出的电压为2NBSzπ从近几年的高考试题题，变压器、远距离输电试题有的以选择题的形式单独命题，涉及到的考点有：理想变压器的原理和规律、变压器的动态分析、远距离输电。
2020版高考物理大一轮复习第11章第2讲变压器远距离输电精练含解析
第2讲变压器远距离输电◎基础巩固练1．远距离输电时，在输送电功率不变的条件下( )A．只有增大导线的电阻，才能减小电流，提高输电效率B．提高输电电压，能减小电流，提高输电效率C．提高输电电压势必增大输电导线上的能量损耗D．提高输电电压势必增大输电导线上的电流答案： B2.如图所示，一理想变压器原、副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W，原线圈电路中接有电压表和电流表。
现闭合开关，灯泡正常发光，若用U和I分别表示此时电压表和电流表的读数，则( ) A．U＝110 V，I＝0.2 AB．U＝110 V，I＝0.06 AC．U＝110 2 V，I＝0.2 AD．U＝110 2 V，I＝0.2 2 A答案： A3．(多选)如图所示，R是一个光敏电阻，其阻值随光照强度的增加而减小。
理想变压器原、副线圈的匝数比为10∶1，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u1＝2202sin 100πt(V)，则( )A．电压表的示数为22 2 VB．在天逐渐变黑的过程中，电流表的示数变小C．在天逐渐变黑的过程中，电流表的示数变大D．在天逐渐变黑的过程中，理想变压器的输入功率变小解析：原线圈中的输入电压为220 V，由原、副线圈的匝数比可得，副线圈中电压表的示数为22 V；在天逐渐变黑的过程中，光敏电阻的阻值变大，由于电压不变，所以电流表的示数变小，则原线圈中电流表的示数变小，输入功率也变小。
综上分析可知，选项B 、D 正确。
答案： BD4．如图所示，理想变压器原、副线圈的匝数之比为55∶3，原线圈a 、b 间输入交流电瞬时值的表达式为u ＝2202sin (100πt ) V ，副线圈两端接有两只标有“24 W”字样的灯泡，当开关S 1和S 2都闭合时，两灯泡均正常发光，下列说法中正确的是( )A ．两只灯泡能承受的最高电压为12 VB ．断开开关S 1，副线圈两端的电压将变大C ．断开开关S 1，变压器原线圈的输入功率将变小D ．该变压器原、副线圈的输入、输出功率之比为55∶3解析： 由理想变压器的工作原理知原、副线圈的电压与匝数成正比U 1U 2＝n 1n 2，解得副线圈输出电压的有效值为U 2＝12 V ，故灯泡能承受的最高电压应为12 2 V ，A 错误；无论是断开开关S 1还是断开开关S 2，副线圈的电压均不变，B 错误；断开开关S 1，小灯泡L 2仍能正常发光，L 2消耗的功率不变，则理想变压器的输出功率减小，由于理想变压器的输出功率等于输入功率，因此输入功率也减小，C 正确，D 错误。
高二物理远距离输电试题答案及解析
高二物理远距离输电试题答案及解析1.远距离输送一定功率的交流电，若输送电压升高为原来的倍，关于输电线上的功率损失和电压损失，正确的是A．输电线上的电功率损失是原来的倍B．输电线上的电功率损失是原来的倍C．输电线上的电压损失是原来的倍D．输电线上的电压损失是原来的倍【答案】BC【解析】设输送的电功率一定为P，输送电压为U，输电线上功率损失为△P，电压损失为△P，电流为I，输电线总电阻为R．由P=UI知，则得，由题P、R一定，则得，所以输电线上的电功率损失是原来的倍，电压损失是原来的倍，故BC正确，AD错误．【考点】远距离输电2.发电厂发电机的输出电压为U1，发电厂至用户的输电导线的总电阻为R，通过输电导线的电流为I，输电线末端的电压为U2，下面选项表示输电导线上损耗的功率是( )A．B．C．I2R D．I(U1－U2)【答案】BCD【解析】输电线上损失的电压为，输电导线损失的电功率为，根据欧姆定律得，因此有，或，故BCD正确，A错误．【考点】本题考查了在远距离输电中功率损失问题，同时考查了输电过程各物理量间的关系．3.图为远距离输电的电路原理图，下列判断正确的是A．U1>U2B．U2=U3C．I4< I2D．I1> I2【答案】Ｄ【解析】在远距离输电的电路原理图，左边为升压变压器，右边是降压变压器，由于输电线路中导线电阻的存在，因此有U1<U2>U3>U4，所以AB选项错误；由变压器原理：，所以I1>I 2，I4> I2，C错D对。
【考点】变压器远距离输电4.某小型水电站的电能输送示意图如图所示，发电机通过升压变压器T1和降压变压器T2向用户供电。
已知输电线的总电阻为，降压变压器T2的原、副线圈匝数之比为4:1，降压变压器副线圈两端交变电压的瞬时值表达式为V，降压变压器的副线圈与阻值Ω的电阻组成闭合电路。
若将变压器视为理想变压器，则下列说法中正确的是（）A．通过电阻的电流的有效值是20AB．如果用户电阻阻值增大，其它条件不变，则输电线路电阻中的电流值减小C．升压变压器T1的输出电压等于降压变压器T2的输入电压D．升压变压器T1的输出功率大于降压变压器T2的输入功率【答案】BD【解析】根据交流电的最大值与有效值之间的关系，降压变压器的副线圈有效值为，所以输出电流为，所以A错。
